BEDIENUNGSANLEITUNG ART35 BOSCH

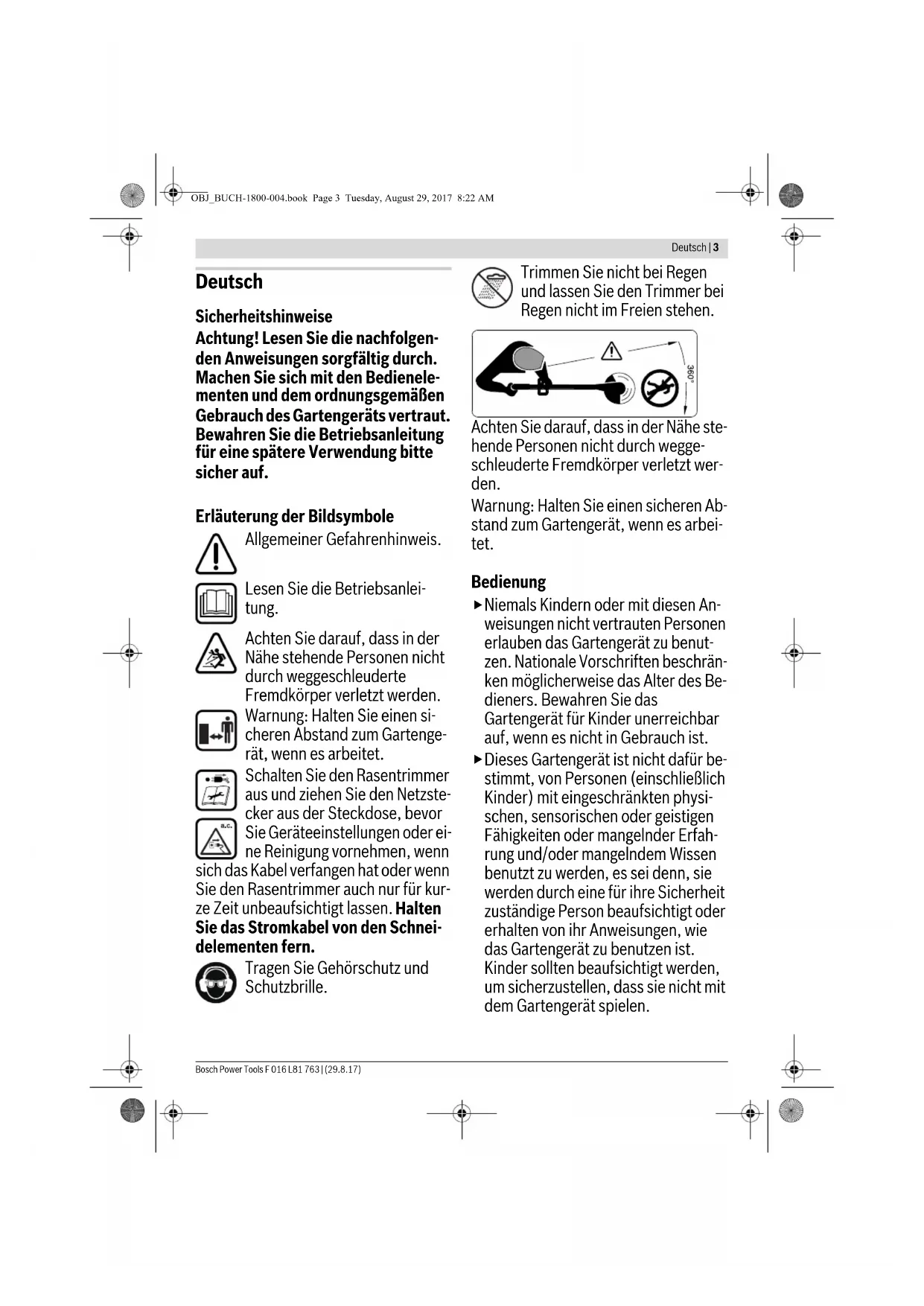

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . I OBJ_BUCH-1800-004.book Page 2 Tuesday, August 29, 2017 8:22 AMDeutsch | 3 Bosch Power Tools F 016 L81 763 | (29.8.17) Deutsch Sicherheitshinweise Achtung! Lesen Sie die nachfolgen- den Anweisungen sorgfältig durch. Machen Sie sich mit den Bedienele- menten und dem ordnungsgemäßen Gebrauch des Gartengeräts vertraut. Bewahren Sie die Betriebsanleitung für eine spätere Verwendung bitte sicher auf. Erläuterung der Bildsymbole Allgemeiner Gefahrenhinweis. Lesen Sie die Betriebsanlei- tung. Achten Sie darauf, dass in der Nähe stehende Personen nicht durch weggeschleuderte Fremdkörper verletzt werden. Warnung: Halten Sie einen si- cheren Abstand zum Gartenge- rät, wenn es arbeitet. Schalten Sie den Rasentrimmer aus und ziehen Sie den Netzste- cker aus der Steckdose, bevor Sie Geräteeinstellungen oder ei- ne Reinigung vornehmen, wenn sich das Kabel verfangen hat oder wenn Sie den Rasentrimmer auch nur für kur- ze Zeit unbeaufsichtigt lassen. Halten Sie das Stromkabel von den Schnei- delementen fern. Tragen Sie Gehörschutz und Schutzbrille. Trimmen Sie nicht bei Regen und lassen Sie den Trimmer bei Regen nicht im Freien stehen. Achten Sie darauf, dass in der Nähe ste- hende Personen nicht durch wegge- schleuderte Fremdkörper verletzt wer- den. Warnung: Halten Sie einen sicheren Ab- stand zum Gartengerät, wenn es arbei- tet. Bedienung

Niemals Kindern oder mit diesen An- weisungen nicht vertrauten Personen erlauben das Gartengerät zu benut- zen. Nationale Vorschriften beschrän- ken möglicherweise das Alter des Be- dieners. Bewahren Sie das Gartengerät für Kinder unerreichbar auf, wenn es nicht in Gebrauch ist.

Dieses Gartengerät ist nicht dafür be- stimmt, von Personen (einschließlich Kinder) mit eingeschränkten physi- schen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfah- rung und/oder mangelndem Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gartengerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gartengerät spielen. OBJ_BUCH-1800-004.book Page 3 Tuesday, August 29, 2017 8:22 AM4 | Deutsch F 016 L81 763 | (29.8.17) Bosch Power Tools

Benutzen Sie das Gartengerät nie- mals während sich Personen, insbe- sondere Kinder oder Haustiere, in un- mittelbarer Nähe aufhalten.

Betreiben Sie den Trimmer nie mit fehlenden oder beschädigten Abde- ckungen oder Schutzeinrichtungen oder wenn diese nicht richtig positio- niert sind.

Überprüfen Sie das Stromversor- gungs- bzw. Verlängerungskabel vor der Verwendung auf Schadensmerk- male oder Zeichen von Alterung. Wenn das Kabel während des Ge- brauchs beschädigt wird, ziehen Sie sofort den Netzstecker aus der Steck- dose. BERÜHREN SIE DAS KABEL

NICHT, BEVOR ES AUSGESTECKT

IST. Betreiben Sie den Rasentrimmer nicht, wenn das Kabel beschädigt oder verschlissen ist.

Untersuchen Sie das Gartengerät vor Gebrauch und nach einem Schlag auf Abnutzung oder Schäden und lassen Sie es gegebenenfalls reparieren.

Benutzen Sie das Gartengerät nicht, wenn Sie müde oder krank sind oder unter dem Einfluss von Alkohol, Dro- gen oder Medikamenten stehen.

Tragen Sie lange, schwere Hosen, fes- te Schuhe und Handschuhe. Tragen Sie keine weite Kleidung, Schmuck, kurze Hosen, Sandalen oder arbeiten Sie barfuß. Binden Sie langes Haar über Schulterhöhe zusammen, um ein Verheddern in beweglichen Teilen zu vermeiden.

Tragen Sie eine Schutzbrille und Gehörschutz, wenn Sie das Garten- gerät bedienen.

Bewahren Sie einen festen Stand und immer das Gleichgewicht. Überan- strengen Sie sich nicht.

Betreiben Sie den Trimmer niemals, während sich Personen, insbesonde- re Kinder oder Haustiere, in unmittel- barer Nähe aufhalten.

Der Bediener ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

Warten Sie, bis die rotierenden Schneidelemente vollständig zur Ru- he gekommen sind, bevor Sie diese anfassen. Die Schneidelemente rotie- ren nach dem Abschalten des Trim- mers noch weiter und können Verlet- zungen verursachen.

Arbeiten Sie nur bei Tageslicht oder gutem künstlichem Licht.

Bei schlechten Wetterbedingungen insbesondere bei einem aufziehen- dem Gewitter nicht mit dem Trimmer arbeiten.

Die Verwendung des Trimmers in nas- sem Gras vermindert die Arbeitsleis- tung.

Schalten Sie den Trimmer aus, wenn er von/zur Arbeitsfläche transportiert wird.

Schalten Sie den Trimmer nur ein, wenn sich Ihre Hände und Füße weit genug von den rotierenden Schnei- delementen entfernt befinden.

Vorsicht – den rotierenden Schneidfaden nicht berühren.

Kommen Sie mit den Händen und Fü- ßen nicht in die Nähe der rotierenden Schneidelemente. OBJ_BUCH-1800-004.book Page 4 Tuesday, August 29, 2017 8:22 AMDeutsch | 5 Bosch Power Tools F 016 L81 763 | (29.8.17)

Verwenden Sie niemals metallene Schneidelemente für diesen Trimmer.

Überprüfen und warten Sie den Trim- mer regelmäßig.

Lassen Sie den Trimmer nur von auto- risierten Service-Werkstätten repa- rieren.

Stellen Sie immer sicher, dass die Lüf- tungsschlitze frei von Grasrückstän- den sind.

Schützen Sie sich vor Verletzungen durch das eingebaute Messer, wel- ches den Faden auf Länge schneidet. Drehen Sie den Trimmer nach dem Auffüllen/Nachführen des Fadens stets in die waagerechte Arbeitsposi- tion, bevor Sie ihn einschalten.

Schalten Sie das Gartengerät aus und ziehen Sie den Netzstecker aus der Steckdose: – immer wenn Sie das Gartengerät unbeaufsichtigt lassen – vor dem Auswechseln der Spule – wenn das Kabel verwickelt ist, – vor dem Reinigen, oder wenn am Trimmer gearbeitet wird

Ziehen Sie nach dem Arbeitsvorgang den Netzstecker und prüfen Sie das Gartengerät auf Beschädigungen.

Bewahren Sie das Gartengerät an ei- nem sicheren, trockenen Ort, außer- halb der Reichweite von Kindern auf. Stellen Sie keine anderen Gegenstän- de auf das Gartengerät.

Wechseln Sie sicherheitshalber abge- nutzte oder beschädigte Teile aus.

Stellen Sie sicher, dass auszuwech- selnde Teile von Bosch stammen.

Das Gartengerät nie in Betrieb neh- men, ohne dass die zugehörigen Teile montiert sind. Elektrische Sicherheit

Achtung! Schalten Sie vor War- tungs- oder Reinigungsarbeiten das Gartengerät aus und ziehen Sie den Netzstecker. Gleiches gilt, wenn das Stromkabel beschädigt, angeschnitten oder verwickelt ist. Ihr Gartengerät ist zur Sicherheit schut- zisoliert und benötigt keine Erdung. Die Betriebsspannung beträgt 230 V AC, 50 Hz (für Nicht-EU-Länder auch 220 V oder 240 V). Nur zugelassene Verlänge- rungskabel verwenden. Informationen erhalten Sie bei Ihrer autorisierten Kun- dendienststelle. Zur Erhöhung der Sicherheit, benutzen Sie einen FI-Schalter (RCD) mit einem Fehlerstrom von maximal 30 mA. Die- ser FI-Schalter sollte vor jeder Benut- zung überprüft werden. Halten Sie Netz- und Verlängerungska- bel von beweglichen Teilen fern und vermeiden Sie jede Beschädigung der Kabel, um Kontakt mit spannungsfüh- renden Teilen zu vermeiden. Kabelverbindungen (Netzstecker und Steckdosen) sollten trocken sein und nicht auf dem Boden liegen. Die Netz- und Verlängerungskabel müs- sen regelmäßig auf Schadensmerkmale überprüft werden und dürfen nur in ein- wandfreiem Zustand verwendet wer- den. Wenn das Netzkabel des Geräts beschä- digt ist, darf es nur von einer autorisier- ten Bosch-Werkstatt repariert werden. OBJ_BUCH-1800-004.book Page 5 Tuesday, August 29, 2017 8:22 AM6 | Deutsch F 016 L81 763 | (29.8.17) Bosch Power Tools Verwenden Sie nur zugelassene Verlän- gerungskabel. Verwenden Sie nur Verlängerungska- bel, -leitungen oder Kabeltrommeln, die den Normen EN 61242 / IEC 61242 oder IEC 60884-2-7 entsprechen. Wenn Sie zum Betrieb des Geräts ein Verlängerungskabel benutzen wollen, sind folgende Leiterquerschnitte erfor- derlich: – Leiterquerschnitt 1,25 mm

– Maximale Länge 30 m für Verlänge- rungskabel oder 60 m für Kabeltrom- meln mit FI-Schutzschalter Hinweis: Wird ein Verlängerungskabel benutzt, muss dieses – wie bei den Si- cherheitsvorschriften beschrieben – ei- nen Schutzleiter besitzen, der über den Stecker mit dem Schutzleiter Ihrer elek- trischen Anlage verbunden ist. In Zweifelsfällen fragen Sie einen ausge- bildeten Elektriker oder die nächste Bosch Service-Vertretung. VORSICHT: Nicht vorschrifts- mäßige Verlängerungskabel können gefährlich sein. Ver- längerungskabel, Stecker und Kupp- lung müssen wasserdichte, für den Außenbereich zugelassene Ausfüh- rungen sein. Hinweis für Produkte, die nicht in GB verkauft werden: ACHTUNG: Zu Ihrer Sicherheit ist es er- forderlich, dass der am Gartengerät an- gebrachte Stecker mit dem Verlänge- rungskabel verbunden wird. Die Kupplung des Verlängerungskabels muss vor Spritzwasser geschützt sein, aus Gummi bestehen oder mit Gummi überzogen sein. Das Verlängerungska- bel muss mit einer Zugentlastung ver- wendet werden. Symbole Die nachfolgenden Symbole sind für das Lesen und Verstehen der Betriebsanleitung von Bedeutung. Prägen Sie sich die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ihnen, das Gartengerät besser und sicherer zu gebrauchen. Bestimmungsgemäßer Gebrauch Das Gerät ist bestimmt für das Schneiden von Gras und Un- kraut unter Büschen sowie an Böschungen und Kanten, die mit dem Rasenmäher nicht erreicht werden können. Der bestimmungsgemäße Gebrauch bezieht sich auf eine Um- gebungstemperatur zwischen 0 °C und 40 °C. Symbol Bedeutung Tragen Sie Schutzhandschuhe Für die Reinigung des Gartengeräts kein fließendes Wasser verwenden Bewegungsrichtung Reaktionsrichtung Gewicht Einschalten Ausschalten Gestattete Handlung Verbotene Handlung Hörbares Geräusch Zubehör/Ersatzteile CLICK! OBJ_BUCH-1800-004.book Page 6 Tuesday, August 29, 2017 8:22 AMDeutsch | 7 Bosch Power Tools F 016 L81 763 | (29.8.17) Technische Daten Geräusch-/Vibrationsinformation Geräuschemissionswerte ermittelt entsprechend EN 50636-2-91. Der A-bewertete Geräuschpegel des Gerätes beträgt typi- scherweise: Schalldruckpegel 87 dB(A); Schallleistungspe- gel 94 dB(A). Unsicherheit K =1,0 dB. Gehörschutz tragen! Schwingungsgesamtwerte a

(Vektorsumme dreier Richtun- gen) und Unsicherheit K ermittelt entsprechend EN 50636-2-91: a

Montage und Betrieb Schließen Sie das Gartengerät nicht an die Steckdose an, solange es nicht vollständig zusammengebaut ist. Nach dem Ausschalten des Rasentrimmers läuft der Schneidfaden noch einige Sekunden nach. Warten Sie, bis der Motor/der Schneidfaden stillsteht, bevor Sie den Rasentrimmer erneut einschalten. Nicht kurz hintereinander aus- und wieder einschalten. Drücken Sie den Auslöser zum Faden nachführen nicht von Hand, da dieser heiß sein kann. Beseitigen Sie Grasanhaftungen von der Spulenabde- ckung, wenn Sie den Faden oder die Spule ersetzen. Die Verwendung von Bosch zugelassenen Schneid- elementen wird empfohlen. Bei anderen Schneid- elementen kann das Schneidergebnis abweichen. Die Feder ist beim Einbau der neuen Spule wiederzu- verwenden. Fehlersuche Rasentrimmer ART 35 Sachnummer 3 600 H78 M.. Nennaufnahme W 600 Leerlaufdrehzahl min

Fadennachführung Tipp-Automatik Verstellbarer Griff

Durchmesser des Schneidfadens mm 1,6 Schnittdurchmesser cm 35 Kapazität der Fadenspule

Gewicht entsprechend EPTA- Procedure 01:2014 kg 4,6 Schutzklasse /II Seriennummer siehe Typenschild am Gartengerät Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abwei- chenden Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren. Handlungsziel Bild Seite Lieferumfang

Schaft zusammenfügen

Zusatzhandgriff befestigen

Montage der Schutzhaube

Verlängerungskabel anschließen

Schneidfaden nachführen

Fadenspule ersetzen 10 189–190 Faden auf Fadenspule aufwickeln 11 190–191 Fadenspule in Spulenabdeckung einsetzen

Wartung, Reinigung und Lagerung 13 – 14 191–192 Zubehör auswählen

Symptome Mögliche Ursache Abhilfe Rasentrimmer läuft nicht Netzspannung fehlt Überprüfen und einschalten Netzsteckdose defekt Andere Steckdose benutzen Verlängerungskabel beschädigt Kabel überprüfen und austauschen, falls beschädigt Sicherung hat ausgelöst Sicherung austauschen Rasentrimmer läuft mit Unterbrechungen Verlängerungskabel beschädigt Kabel überprüfen und austauschen, falls beschädigt Kundendienst aufsuchen Interne Verkabelung des Gartengerätes defekt Kundendienst aufsuchen OBJ_BUCH-1800-004.book Page 7 Tuesday, August 29, 2017 8:22 AM8 | English F 016 L81 763 | (29.8.17) Bosch Power Tools Kundendienst und Anwendungs- beratung www.bosch-garden.com Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Gartengerätes an. Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Unter www.bosch-pt.com können Sie online Ersatzteile be- stellen oder Reparaturen anmelden. Kundendienst: Tel.: (0711) 40040480 Fax: (0711) 40040481 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Anwendungsberatung: Tel.: (0711) 40040480 Fax: (0711) 40040482 E-Mail: kundenberatung.ew@de.bosch.com Österreich Unter www.bosch-pt.at können Sie online Ersatzteile bestel- len. Tel.: (01) 797222010 Fax: (01) 797222011 E-Mail: service.elektrowerkzeuge@at.bosch.com Schweiz Unter www.bosch-pt.com/ch/de können Sie online Ersatz- teile bestellen. Tel.: (044) 8471511 Fax: (044) 8471551 E-Mail: Aftersales.Service@de.bosch.com Luxemburg Tel.: +32 2 588 0589 Fax: +32 2 588 0595 E-Mail: outillage.gereedschap@be.bosch.com Entsorgung Werfen Sie Gartengeräte nicht in den Hausmüll! Nur für EU-Länder: Gemäß der Europäischen Richtlinie 2012/19/EU über Elekt- ro- und Elektronik-Altgeräte und ihrer Umsetzung in nationa- les Recht müssen nicht mehr gebrauchsfähige Elektro- und Elektronikgeräte getrennt gesammelt und einer umweltge- rechten Wiederverwertung zugeführt werden. Änderungen vorbehalten. English Safety Notes Warning! Read these instructions carefully, be familiar with the con- trols and the proper use of the ma- chine. Please keep the instructions safe for later use! Explanation of symbols General hazard safety alert. Read instruction manual. Gartengerät überlastet Gras zu hoch Stufenweise schneiden Gartengerät schneidet nicht Schneidelemente zu kurz/gebrochen Schneidelemente austauschen Schneidfaden wird nicht nachgeführt Fadenspule leer Fadenspule ersetzen Schneidfaden in der Spule verwickelt Fadenspule überprüfen und ggf. Schneid- faden neu aufwickeln Schneidfaden wird in die Spule zurück gezogen Schneidfaden führt beim Tippen nicht nach Fadenspule neu aufwickeln (siehe Bild 11) Schneidfaden bricht weiterhin Schneidfaden in der Spule verwickelt Fadenspule überprüfen und ggf. Schneid- faden neu aufwickeln Inkorrekte Handhabung des Rasentrim- mers Nur mit der Spitze des Schneidfadens trimmen; das Berühren von Steinen, Wänden und anderen festen Gegenstän- den vermeiden. Den Schneidfaden regel- mäßig nachführen, um den gesamten Schnittdurchmesser zu nutzen. Symptome Mögliche Ursache Abhilfe OBJ_BUCH-1800-004.book Page 8 Tuesday, August 29, 2017 8:22 AMEnglish | 9 Bosch Power Tools F 016 L81 763 | (29.8.17) Pay attention that bystanders are not injured through foreign objects thrown from the ma- chine.
