ПОСІБНИК КОРИСТУВАЧА ART35 BOSCH

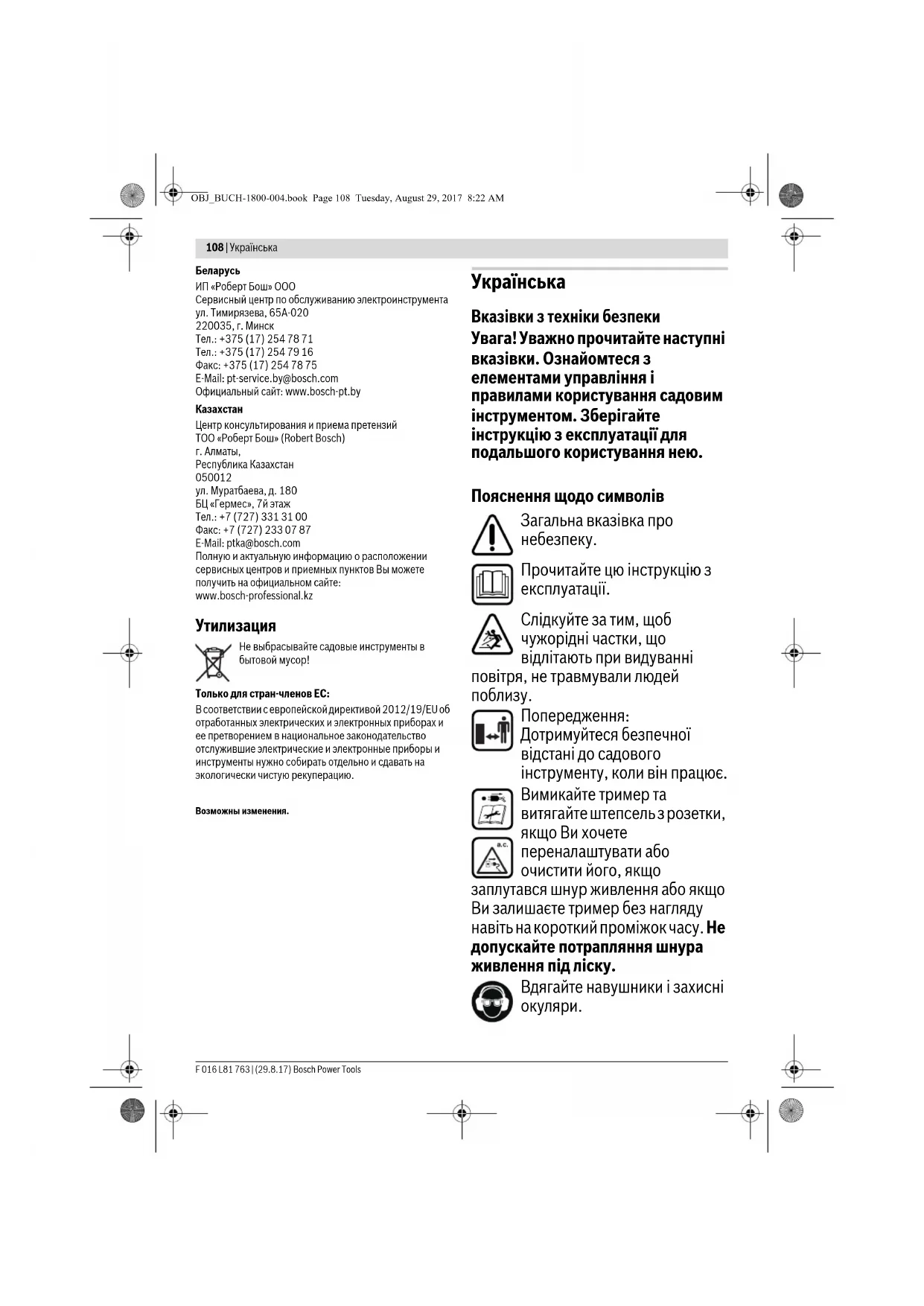

Вказівки з техніки безпеки Увага! Уважно прочитайте наступні вказівки. Ознайомтеся з елементами управління і правилами користування садовим інструментом. Зберігайте інструкцію з експлуатації для подальшого користування нею. Пояснення щодо символів Загальна вказівка про

Прочитайте цю інструкцію з експлуатації. Слідкуйте за тим, щоб чужорідні частки, що відлітають при видуванні повітря, не травмували людей

Попередження: Дотримуйтеся безпечної відстані до садового інструменту, коли він працює. Вимикайте тример та витягайте штепсель з розетки, якщо Ви хочете переналаштувати або очистити його, якщо заплутався шнур живлення або якщо Ви залишаєте тример без нагляду навіть на короткий проміжок часу. Не допускайте потрапляння шнура живлення під ліску. Вдягайте навушники і захисні

OBJ_BUCH-1800-004.book Page 108 Tuesday, August 29, 2017 8:22 AMУкраїнська | 109 Bosch Power Tools F 016 L81 763 | (29.8.17) Не працюйте під дощем і не залишайте тример під час дощу надворі. Слідкуйте за тим, щоб чужорідні тіла, що відлітають, не травмували людей

Попередження: Дотримуйтеся безпечної відстані до садового інструменту, коли він працює. Експлуатація Ні в якому разі не дозволяйте користуватися садовим інструментом дітям і особам, що не знайомі з цими вказівками. Національні приписи можуть обмежувати допустимий вік користувача. Якщо Ви не працюєте з садовим інструментом, зберігайте його в недоступному для дітей місці. Цей садовий інструмент не призначений для використання особами (включаючи дітей) з обмеженими психічними, чуттєвими або розумовими здатностями або недостатнім досвідом та/або недостатніми знаннями – це дозволяється робити лише у тому випадку, якщо за ними спостерігає особа, що відповідає за їхню безпеку, або вони отримують від неї вказівки щодо того, як слід використовувати

Необхідно спостерігати за дітьми, щоб переконатися, що вони не грають з садовим інструментом. Ніколи не користуйтеся садовим інструментом, коли поблизу знаходяться люди, зокрема діти, або домашні тварини. Ніколи не працюйте з тримером, якщо відсутні або пошкоджені кришки або захисні пристрої, або якщо вони неправильно встановлені. Перед початком роботи перевіряйте шнур живлення або подовжувач на предмет пошкоджень і наявність ознак старіння. У випадку пошкодження шнура під час роботи негайно витягніть штепсель із розетки. НЕ ТОРКАЙТЕСЯ ДО ШНУРА, ПОКИ ШТЕПСЕЛЬ ЩЕ ВСТРОМЛЕНИЙ В РОЗЕТКУ. Не працюйте з тримером, якщо шнур пошкоджений або зносився. Перед початком роботи та після удару перевірте садовий інструмент на предмет зношення і пошкоджень і за необхідністю віддайте його у ремонт. Не користуйтеся садовим інструментом, якщо Ви стомлені або хворі, або знаходитеся під дією спиртних напоїв, наркотиків або

Одягайте довгі, міцні штани, міцне взуття та рукавиці. Не одягайте просторий одяг, прикраси, короткі штани, сандалі і не працюйте босоніж. Щоб волосся не заплуталося в рухомих деталях, зав’язуйте його вище рівня плечей. OBJ_BUCH-1800-004.book Page 109 Tuesday, August 29, 2017 8:22 AM110 | Українська F 016 L81 763 | (29.8.17) Bosch Power Tools При обслуговуванні садового інструменту одягайте захисні окуляри та навушники. Завжди зберігайте стійке положення і рівновагу. Не перенапружуйтесь. Ніколи не користуйтеся тримером, коли поблизу знаходяться люди, зокрема діти, або домашні тварини. Користувач несе відповідальність за нещасні випадки, тілесні ушкодження інших людей і пошкодження чужого майна. Перш ніж торкатися до ліски, що обертається, зачекайте, поки вона повністю не зупиниться. Після вимкнення тримера ліска ще продовжує обертатися і може призвести до поранень. Працюйте лише при денному світлі або при доброму штучному освітленні. Не працюйте з тримером за поганих погодних умов, зокрема, коли збирається гроза. При використанні тримера в мокрій траві його продуктивність роботи зменшується. Перед перенесенням тримера з/до місця роботи вимикайте його. Вмикайте тример лише тоді, коли руки й ноги знаходитимуться на достатній відстані від ліски, що обертається. Обережно – не торкайтеся до ліски, що обертається. Не підсовуйте руки і ноги під ліску, що обертається. Ніколи не використовуйте металеві різальні елементи для цього

Регулярно перевіряйте тример і виконуйте роботи з його техобслуговування. Віддавайте тример на ремонт лише в авторизовану сервісну

Постійно слідкуйте за тим, щоб у вентиляційних щілинах не було

Остерігайтеся травм від вставленого ножа, що ріже ліску по довжині. Після заправлення/підтягування ліски обов’язково переверніть тример в горизонтальне робоче положення, перш ніж вмикати його. Вимикайте садовий інструмент і витягайте штепсель із розетки: –завжди перед тим, як залишити садовий інструмент без нагляду – перед тим, як міняти котушку – якщо заплутався шнур живлення, – перед очищенням або роботами

Після закінчення роботи витягайте штепсель із розетки і перевіряйте садовий інструмент на предмет пошкоджень. Зберігайте садовий інструмент в безпечному, сухому і недосяжному для дітей місці. Не ставте інші предмети на садовий інструмент. З міркувань техніки безпеки міняйте зношені або пошкоджені

Слідкуйте за тим, щоб нові деталі були від Bosch. Ніколи не вмикайте садовий інструмент без монтованих відповідних деталей. OBJ_BUCH-1800-004.book Page 110 Tuesday, August 29, 2017 8:22 AMУкраїнська | 111 Bosch Power Tools F 016 L81 763 | (29.8.17) Електрична безпека Увага! Перед роботами з технічного обслуговування або очищення вимикайте садовий інструмент та витягуйте штепсель з розетки. Це саме має чинність і якщо електрокабель пошкоджений, надрізаний або заплутався. З міркувань техніки безпеки Ваш садовий інструмент має захисну ізоляцію і не потребує заземлення. Робоча напруга становить 230 В~, 50 Гц (для країн, що не належать до ЄС також 220 В або 240 В). Використовуйте лише дозволені подовжувальні кабелі. Інформацію можна отримати в авторизований сервісній майстерні. З метою збільшення безпеки використовуйте пристрій захисного вимкнення зі струмом спрацювання макс. 30 мА. Цей пристрій захисного вимкнення слід перевіряти перед кожним використанням. Захищайте шнур живлення і подовжувач від рухомих деталей і запобігайте будь-яких пошкоджень шнура, щоб запобігти контакту з деталями, що знаходяться під

Кабельні з’єднання (штепселі та розетки) мають бути сухими і не повинні лежати на землі. Шнур і подовжувач необхідно регулярно перевіряти на наявність ознак пошкодження, їх дозволяється використовувати лише у бездоганному стані. Пошкоджений шнур живлення інструмента дозволяється ремонтувати лише в авторизованій майстерні Bosch. Використовуйте лише дозволені подовжувачі. Використовуйте лише подовжувачі, подовжувальні дроти або кабельні барабани, які відповідають нормам EN 61242 / IEC 61242 або IEC 60884-2-7. Якщо Ви хочете користуватися інструментом через подовжувальний кабель, він повинен мати такий поперечний переріз дроту: – поперечний переріз дроту 1,25 мм

– Максимальна довжина 30 м для подовжувача або 60 м для кабельних барабанів з пристроєм захисного вимкнення Вказівка: якщо використовується подовжувальний кабель, він повинен мати захисний провід, який через штекер поєднаний з захисним проводом Вашої електромережі (як описано в правилах техніки

При сумнівах запитайте кваліфікованого електрика або найближче представництво компанії Bosch, що здійснює сервісне обслуговування. ОБЕРЕЖНО: Не передбачений подовжу- вальний кабель може бути небезпечним. Подовжувальний кабель, штекер та муфта повинні мати водонепроникне, дозволене OBJ_BUCH-1800-004.book Page 111 Tuesday, August 29, 2017 8:22 AM112 | Українська F 016 L81 763 | (29.8.17) Bosch Power Tools для використання надворі

Вказівка щодо продуктів, що були куплені за межами Великобританії: УВАГА: З міркувань техніки безпеки потрібно, щоб штепсель садового інструменту був з’єднаний з подовжувальним кабелем. З’єднувальна муфта подовжувального кабелю повинна бути захищена від водяних бризок, зроблена з гуми або покрита гумою. Подовжувальний кабель має використовуватися з елементом, що компенсує натяг.

Наступні символи стануть Вам у нагоді, коли Ви будете читати та щоб зрозуміти інструкцію з експлуатації. Запам’ятайте ці символи та їх значення. Правильне розуміння символів допоможе Вам правильно та безпечно користуватися садовим інструментом. Призначення приладу Прилад призначений для зрізування трави і бур’яну попід кущами, а також на косогорах і попід краями, куди не достає газонокосарка. Використання за призначенням розраховане на температуру зовнішнього середовища від 0 °C до 40 °C. Технічні дані Інформація щодо шуму і вібрації Значення звукової емісії отримані відповідно до EN 50636-2-91. А-зважений рівень звукового тиску від приладу, як правило, становить: звукове навантаження 87 дБ(A); звукова потужність 94 дБ(A). Похибка K =1,0 дБ. Вдягайте навушники! Сумарна вібрація a

(векторна сума трьох напрямків) та похибка K визначені відповідно до EN 50636-2-91:

Монтаж та експлуатація Не вмикайте садовий інструмент в розетку, поки він не буде повністю зібраний. Після вимкнення тримера ліска ще декілька секунд обертається. Перш ніж знову вмикати тример, зачекайте, поки двигун/ліска не зупиняться. Не вмикайте занадто швидко після вимикання. Не натискуйте рукою на пускову кнопку для підтягування ліски, адже вона може дуже нагріватися. Символ Значення Вдягайте захисні рукавиці Не використовуйте для очищення садового інструменту проточну воду Напрямок руху Напрямок реакції

Дозволена дія Заборонена дія Відчутний шум Приладдя/запчастини CLICK! Тример ART 35 Товарний номер 3 600 H78 M.. Ном. споживана потужність Вт 600 Кількість обертів на холостому ходу

Подача ліски автоматична при притискуванні головки до землі Регульована рукоятка

Діаметр ліски мм 1,6 Діаметр кругового захвату см 35 Ємність котушки м 8 Вага відповідно до EPTA- Procedure 01:2014 кг 4,6 Клас захисту /II Серійний номер див. заводську табличку на садовому інструменті Параметри зазначені для номінальної напруги [U] 230 В. При інших значеннях напруги, а також у специфічному для країни виконанні можливі інші параметри. OBJ_BUCH-1800-004.book Page 112 Tuesday, August 29, 2017 8:22 AMУкраїнська | 113 Bosch Power Tools F 016 L81 763 | (29.8.17) Під час заміни ліски або котушки видаляйте накопичення трави із кришки котушки. Рекомендується використовувати дозволені Bosch ліски. При використанні іншої ліски результат підрізання може відрізнятися. При монтажі нової котушки пружину можна використовувати повторно. Пошук несправностей Дія Малюнок Сторінка Обсяг поставки

Кріплення додаткової рукоятки

Монтаж захисної кришки

Кріплення плечового ременя

Монтаж подовжувального

Вказівки щодо роботи

Заміна котушки 10 189–190 Намотування ліски на котушку 11 190–191 Встромляння котушки в кришку

Технічне обслуговування, очищення та зберігання 13 – 14 191–192 Вибір приладдя

Дія Малюнок Сторінка Симптоми Можлива причина Що робити Тример не працює Відсутнє живленняПеревірте і увімкніть Несправна розетка Користуйтеся іншою розеткою Пошкоджений подовжувальний

Перевірте та замініть кабель у разі його пошкодження Спрацював запобігачПоміняйте запобіжник Тример працює з перебоями Пошкоджений подовжувальний

Перевірте та замініть кабель у разі його пошкодження Зверніться в сервісну майстерню Пошкоджена внутрішня проводка садового інстру

Зверніться в сервісну майстерню Перевантаження садового інструменту Трава занадто висока Зрізайте траву шарами Садовий інструмент не ріже Ліска занадто коротка/порваласяЗамініть різальні елементи Ліска не розмотуєтьсяКотушка порожняЗамініть котушку Ліска заплуталася в котушці Перевірте котушку і при необхідності перенамотайте ліску Ліска затягується назад в котушку При притискуванні головки до землі ліска не подається Заново намотайте ліску на котушку (див.мал. 11) Ліска рветьсяЛіска заплуталася в котушці Перевірте котушку і при необхідності перенамотайте ліску Неправильне поводженн я з тримеромЗрізайте лише кінчиком ліски; уникайте торкання каменів, стін і інших твердих предметів. Регулярно підтягуйте ліску, щоб використати весь діаметр різання. OBJ_BUCH-1800-004.book Page 113 Tuesday, August 29, 2017 8:22 AM114 | Қазақша F 016 L81 763 | (29.8.17) Bosch Power Tools Сервіс та надання консультацій щодо використання продукції www.bosch-garden.com При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на заводській табличці садового інструменту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження

фактної продукції переслідується за Законом в адміністра- тивному і кримінальному порядку.

Бош Сервісний Центр електроінструментів вул. Крайня 1 02660 Київ 60 Тел.: +380 44 490 2407 Факс: +380 44 512 0591 E-Mail: pt-service@ua.bosch.com www.bosch-professional.com/ua/uk Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні.

Не викидайте садові інструменти в побутове

Лише для країн ЄС: Відповідно до європейської директиви 2012/19/EU про відпрацьовані електро- і електронні прилади і її перетворення в національному законодавстві електро- і електронні прилади, що вийшли з використання повинні здаватися окремо і утилізуватися екологічно чистим
