KÄYTTÖOHJE ART35 BOSCH

Mål for aktiviteten Bilde Side Symptomer Mulig årsak Utbedring Gresstrimmeren går ikke Nettspenningen finnes ikke Sjekk og slå på Nett-stikkontakten er defekt Bruk en annen stikkkontakt Skjøteledningen er skadet Sjekk ledningen og skift den ut hvis den er skadet Sikringen er utløst Utskifting av sikringen Gresstrimmeren går rykkvis Skjøteledningen er skadet Sjekk ledningen og skift den ut hvis den er skadet Ta kontakt med kundeservice Interne kabelforbindelser i hageredska- pet er defekt Ta kontakt med kundeservice Hageredskap overbelastet For høyt gress Klipp trinnvis Hageredskapet klipper ikke Skjæreverktøyet for kort/brukket Skift ut skjæreverktøy Trimmertråd mates ikke Trådspole tom Skift ut trådspole Trimmertråd floket i spolen Kontroller trådspole og vikle om nødven- dig trimmertråd opp på nytt Trimmertråd trekkes tilbake inn i spolen Trimmertråd mates ikke ved tippingen Vikle trådspolen opp på nytt (se bilde 11) Trimmertråd brister fortsatt Trimmertråd floket i spolen Kontroller trådspole og vikle om nødven- dig trimmertråd opp på nytt Ukorrekt håndtering av gresstrimmeren Trim kun med trimmertrådens spiss; unn- gå å berøre steiner, vegger og andre faste gjenstander. Trimmertråden må mates regelmessig for å utnytte hele snittdia- meteren. OBJ_BUCH-1800-004.book Page 58 Tuesday, August 29, 2017 8:22 AMSuomi | 59 Bosch Power Tools F 016 L81 763 | (29.8.17) Kundeservice og rådgivning ved bruk www.bosch-garden.com Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på hagered- skapets typeskilt. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: 64 87 89 50 Faks: 64 87 89 55 Deponering Hageredskaper må ikke kastes i vanlig søppel! Kun for EU-land: Jf. det europeiske direktivet 2012/19/EU vedr. gamle elek- triske og elektroniske apparater og tilpassingen til nasjonale lover må gamle elektriske og elektroniske maskiner som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering. Rett til endringer forbeholdes. Suomi Turvallisuusohjeita Huom! Lue seuraavat ohjeet tarkasti. Tutustu puutarhalaitteen käyttöele- mentteihin ja asianmukaiseen käyt- töön. Säilytä käyttöohje huolellisesti myöhempää käyttöä varten. Kuvatunnusten selitys Yleiset varoitusohjeet. Lue käyttöohje huolellisesti. Varmista, että sivulle sinkoutu- vat vieraat esineet eivät loukkaa lähellä seisovia ihmisiä. Varoitus: Pidä turvallinen etäi- syys puutarhalaitteeseen sen ollessa toiminnassa. Pysäytä viimeistelyleikkuri ja ir- rota pistotulppa pistorasiasta ennen laitesäätöjä tai puhdis- tusta, kun johto on tarttunut kiinni tai jättäessäsi viimeistely- leikkurin ilman valvontaa edes hetkek- si. Pidä verkkojohto kaukana leik- kuuteristä. Käytä kuulonsuojaimia ja suoja- laseja. Älä työskentele sateessa äläkä jätä viimeistelyleikkuria ulos sa- teeseen. Varmista, että sivulle sinkoutuvat vie- raat esineet eivät loukkaa lähellä seiso- via ihmisiä. Varoitus: Pidä turvallinen etäisyys puu- tarhalaitteeseen sen ollessa toiminnas- sa. Käyttö Älä koskaan anna lasten tai henkilöi- den, jotka eivät ole tutustuneet näihin ohjeisiin käyttää puutarhalaitetta. Kansalliset säännökset saattavat määrätä käyttäjän alaikärajan. Säilytä puutarhalaite lasten ulottumattomis- sa, kun sitä ei käytetä. Tätä puutarhalaitetta eivät saa käyt- tää henkilöt (lapset mukaan lukien), joilla on rajalliset fyysiset, aistilliset OBJ_BUCH-1800-004.book Page 59 Tuesday, August 29, 2017 8:22 AM60 | Suomi F 016 L81 763 | (29.8.17) Bosch Power Tools tai henkiset kyvyt tahi puuttuva koke- mus ja/tai puuttuva tieto paitsi, jos he ovat turvallisuudesta vastaavan hen- kilön valvonnassa tai saamassa hänel- tä ohjeita puutarhalaitteen oikeasta käytöstä. Lapsia tulee valvoa varmistaakseen, etteivät he leiki puutarhalaitteen kanssa. Älä koskaan käytä puutarhalaitetta, kun henkilöitä, etenkin lapsia tai koti- eläimiä on välittömässä läheisyydes- sä. Älä käytä viimeistelyleikkuria, jos sen suojukset tai suojalaitteet ovat vauri- oituneet tai puuttuvat tai, jos ne on si- joitettu väärin. Tarkista ennen käyttöä, ettei verkko- johdossa tai jatkojohdossa ole vauri- oita tai ikääntymisen merkkejä. Vedä heti pistotulppa irti pistorasiasta, jos johto vaurioituu työn aikana. ÄLÄ

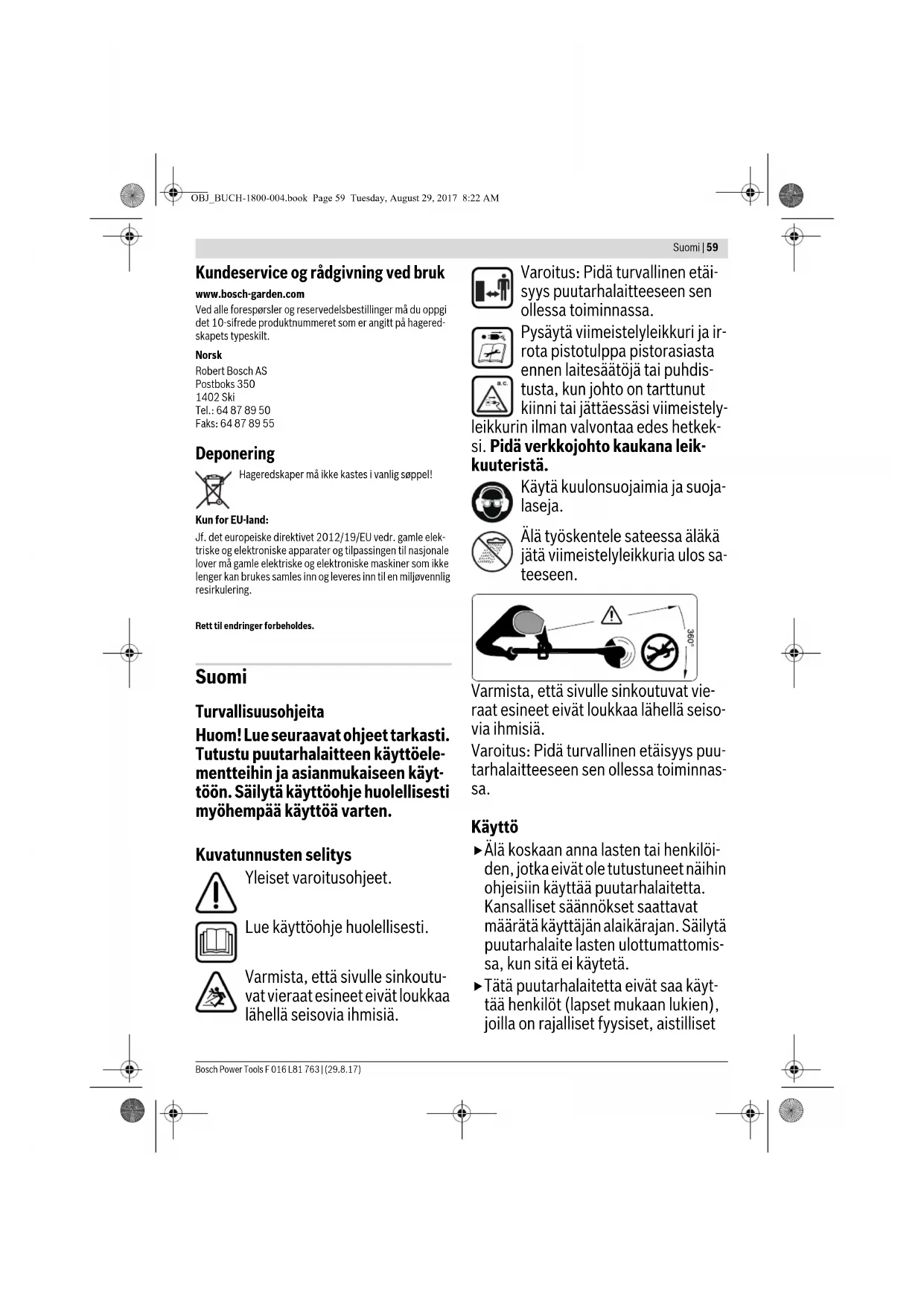

KOSKETA JOHTOA, ENNEN KUIN

OLET IRROTTANUT SEN. Älä käytä vii- meistelyleikkuria, jos verkkojohto on vaurioitunut tai kulunut. Tarkista ennen käyttöä ja iskun jäl- keen, ettei puutarhalaite ole kulunut tai vaurioitunut, ja korjauta se tarvit- taessa. Älä kosketa liikkuvia vaarallisia osia, ennen kuin kone on kytketty irti säh- köverkosta ja liikkuvat vaaralliset osat ovat pysähtyneet täysin. Käytä pitkälahkeisia ja vahvoja hou- suja, tukevia jalkineita ja suojakäsi- neitä. Älä käytä löysiä työvaatteita, koruja, lyhytlahkeisia housuja tai san- daaleja äläkä työskentele paljain ja- loin. Sido pitkät hiukset yhteen yli ol- kakorkeuden, jotta ne eivät sotkeutuisi liikkuviin osiin. Käytä suojalaseja ja kuulonsuo- jaimia, kun käytät puutarhalaitet- ta. Säilytä aina tukeva asento ja tasapai- no. Älä rasita itseäsi liikaa. Älä koskaan käytä viimeistelyleikku- ria, jos ihmisiä, etenkin lapsia tai koti- eläimiä ovat välittömässä läheisyy- dessä. Käyttäjä on vastuussa onnettomuuk- sista ja toisille ihmisille tai heidän omaisuudelleen aiheuttamistaan vau- rioista. Odota, että kaikki pyörivät ja leikkaa- vat osat ovat pysähtyneet täysin, en- nen kuin kosketat niitä. Leikkaavat osat pyörivät vielä viimeistelyleikku- rin poiskytkennän jälkeen ja voivat ai- heuttaa loukkaantumisia. Käytä laitetta vain valoisaan aikaan tai hyvässä keinovalossa. Älä työskentele viimeistelyleikkurin kanssa huonoissa sääolosuhteissa, etenkin ukonilman lähestyessä. Viimeistelyleikkurin käyttö märässä ruohossa alentaa työtehoa. Pysäytä viimeistelyleikkuri, kun kulje- tat sitä työkohteesta tai työkohtee- seen. Käynnistä viimeistelyleikkuri vasta, kun kädet ja jalat ovat riittävän kauka- na pyörivistä, leikkaavista osista. Varoitus – älä kosketa pyöriviä leikkuulankoja. Älä pidä käsiä tai jalkoja lähellä pyöri- viä, leikkaavia osia. OBJ_BUCH-1800-004.book Page 60 Tuesday, August 29, 2017 8:22 AMSuomi | 61 Bosch Power Tools F 016 L81 763 | (29.8.17) Älä koskaan käytä metallisia leikkuu- osia tässä viimeistelyleikkurissa. Tarkista ja huolla viimeistelyleikkuri säännöllisesti. Anna ainoastaan valtuutetun korjaa- mon korjata viimeistelyleikkuria. Varmista aina, että tuuletusaukot ovat vapaat ruohojäännöksistä. Varo loukkaamasta itseäsi leikkurissa olevaan terään, joka leikkaa langat määräpituuteen. Käännä aina vii- meistelyleikkuri ennen käynnistämis- tä vaakasuoraan asentoon langan täy- tön/syötön jälkeen. Pysäytä puutarhalaite ja irrota pisto- tulppa pistorasiasta: – aina, kun jätät puutarhalaitteen il- man valvontaa – ennen kelan vaihtamista – jos verkkojohto on sotkeutunut, – ennen puhdistusta, tai kun suoritat viimeistelyleikkuriin kohdistuvia töitä Irrota pistotulppa pistorasiasta työ- vaiheen jälkeen ja tarkista, ettei puu- tarhalaitteessa ole vaurioita. Säilytä puutarhalaite varmassa, kui- vassa paikassa, lasten ulottumatto- missa. Älä koskaan aseta mitään mui- ta esineitä puutarhalaitteen päälle. Vaihda turvallisuussyistä kuluneet tai vaurioituneet osat uusiin. Varmista, että vaihto-osat ovat Bosch-tuotantoa. Älä ota puutarhalaitetta käyttöön, jos siihen kuuluvia osia ei ole asen- nettu. Sähköturvallisuus Huom! Pysäytä puutarhalaite ja ir- rota pistotulppa pistorasiasta en- nen huolto- ja puhdistustöitä. Sa- ma sääntö pätee, jos verkkojohto on vaurioitunut, katkennut tai sot- keutunut. Puutarhalaite on turvallisuussyistä suo- jaeristetty, eikä sitä tarvitse maadoit- taa. Käyttöjännite on 230 V AC, 50 Hz (ei-EU maita varten myös 220 V tai 240 V). Käytä ainoastaan hyväksyttyjä jatkojohtoja. Tietoa saat valtuutetusta asiakaspalvelupisteestäsi. Käytä turvallisuuden parantamiseksi FI- kytkintä (RCD), jonka vikavirta on kor- keintaan 30 mA. Tarkista tätä FI-kytkin- tä ennen jokaista käyttöä. Pidä verkko- ja jatkojohto loitolla liikku- vista osista ja vältä johtojen kaikkia vau- riota, jotta kosketus jännitteisiin osiin estyisi. Johdon liitoskohtien (pistotulpat ja pis- torasiat) tulee olla kuivat eivätkä ne saa maata maassa. On säännöllisesti tarkistettava, että verkko- ja jatkojohdossa ei ole merkke- jä vaurioista, ainoastaan moitteetto- massa kunnossa olevia johtoja saa käyt- tää. Jos laitteen verkkojohto on vaurioitu- nut, sen saa korjata ainoastaan valtuu- tettu Bosch-huolto. Käytä vain sallittuja jatkojohtoja. Käytä ainoastaan jatkojohtoja tai kaa- pelikeloja, jotka vastaavat standardeja EN 61242 / IEC 61242 tai

OBJ_BUCH-1800-004.book Page 61 Tuesday, August 29, 2017 8:22 AM62 | Suomi F 016 L81 763 | (29.8.17) Bosch Power Tools Jos tahdot käyttää jatkojohtoa laitteen kanssa, tulee johtimien poikkipintojen olla: – Johtimen poikkipinta 1,25 mm

– Jakojohdon suurin sallittu pituus on 30 m ja FI-vikavirtasuojakytkimellä varustetun kaapelikelan 60 m. Huomio: Jos käytät jatkojohtoa, on sii- nä – kuten turvaohjeissa on selostettu – oltava suojajohdin, joka pistotulpan kautta on yhteydessä verkon maadoi- tukseen. Kysy epävarmoissa tapauksissa sähkö- mieheltä tai lähimmästä Bosch-sopi- mushuollosta. VAROITUS: Sääntöjenvastai- set jatkojohdot saattavat olla vaarallisia. Jatkojohdon, pis- totulpan ja liittimen tulee olla vesitii- viitä ulkokäyttöön hyväksyttyä mal- lia. Ohjeita tuotteille, joita ei myydä alu- eella GB: HUOMIO: Turvallisuutesi takia on vält- tämätöntä, että puutarhalaitteen pisto- tulppa kiinnitetään jatkojohtoon. Jat- kojohdon liitin on oltava roiskevesisuojattu, kumia tai kumipääl- lysteinen. Jatkojohdossa on oltava ve- donpoistin. Tunnusmerkit Seuraavat tunnusmerkit ovat tärkeitä käyttöohjeen lukemi- sessa ja ymmärtämisessä. Paina mieleesi tunnusmerkit ja nii- den merkitys. Tunnusmerkkien oikea tulkinta auttaa sinua käyttämään puutarhalaitettasi paremmin ja turvallisemmin. Määräyksenmukainen käyttö Sähkölaite on tarkoitettu ruohon ja rikkaruohon leikkuuseen pensaiden alla sekä rinteissä ja reunoissa, johon ei ruohon- leikkurilla pääse. Määräyksenmukainen käyttö rajoittuu lämpötilaan 0 °C...40 °C. Tekniset tiedot Tunnusmerkki Merkitys Käytä suojakäsineitä Älä käytä juoksevaa vettä puutarhalait- teen puhdistukseen Liikesuunta Reaktiosuunta Paino Käynnistys Poiskytkentä Sallittu käsittely Kielletty menettely Kuuluva ääni Lisälaitteet/varaosat Viimeistelyleikkuri ART 35 Tuotenumero 3 600 H78 M.. Nimellisottoteho W600 Tyhjäkäyntikierrosluku min

Langan syöttö Puoliautomatiikka Liikuteltava kahva

Leikkuulangan läpimitta mm 1,6 Leikkaushalkaisija cm 35 Lankakelan kapasiteetti

Paino vastaa EPTA-Procedure 01:2014 kg 4,6 Suojausluokka /II Sarjanumero katso sarjanumero puutar- halaitteen tyyppikilvestä Tiedot koskevat 230 V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella. Tunnusmerkki Merkitys CLICK! OBJ_BUCH-1800-004.book Page 62 Tuesday, August 29, 2017 8:22 AMSuomi | 63 Bosch Power Tools F 016 L81 763 | (29.8.17) Melu-/tärinätiedot Melun mittausarvot on määritetty EN 50636-2-91 mukaan. Laitteen tyypillinen A-painotettu melutaso on: äänen paineta- so 87 dB(A); äänen tehotaso 94 dB(A). Epävarmuus K=1,0dB. Käytä kuulonsuojaimia! Värähtelyn yhteisarvot a

(kolmen suunnan vektorisumma) ja epävarmuus K mitattuna EN 50636-2-91 mukaan:

Asennus ja käyttö Älä liitä puutarhalaitetta pistorasiaan, ellei sitä ole täy- sin koottu. Viimeistelyleikkurin poiskytkennän jälkeen leikkuu- langat liikkuvat vielä muutaman sekunnin ajan. Odota, kunnes moottori ja langat ovat pysähtyneet, ennen kuin käynnistät viimeistelyleikkurin uudelleen. Älä kytke sähkölaitetta pois ja päälle nopeasti peräk- käin. Älä paina langan syötön laukaisinta käsin, koska se voi olla kuuma. Poista kiinnittynyt ruoho kelan kotelosta, kun vaihdat langan tai kelan. Suosittelemme käyttämään Boschin hyväksymiä leik- kuuosia. Leikkuutulos saattaa poiketa muita leikkuu- osia käytettäessä. Jousta käytetään uudelleen uuden kelan asennuksen yhteydessä. Vianetsintä Tehtävä Kuva Sivu Vakiovarusteet

Varren yhteenliittäminen

Lisäkahvan kiinnittäminen

Jatkojohdon kiinnitys

Leikkuulangan syöttö

Huolto puhdistus ja varastointi 13 – 14 191–192 Lisälaitteen valinta

Vian oire Mahdolliset vikalähteet Korjaus Viimeistelyleikkuri ei käynnisty Verkkojännitettä ei ole Tarkista ja kytke Verkkopistorasia on viallinen Käytä toista pistorasiaa Jatkojohto on vaurioitunut Tarkista johto ja vaihda se, jos se on vaurioitunut Sulake on lauennut Vaihda sulake Viimeistelyleikkuri käy katkonaisesti Jatkojohto on vaurioitunut Tarkista johto ja vaihda se, jos se on vaurioitunut Hakeudu asiakaspalveluun Puutarhalaitteen sisäisessä johdotuksessa vika Hakeudu asiakaspalveluun Puutarhalaite on ylikuormitettu Ruoho liian pitkä Leikkaa vaiheittain Puutarhalaite ei leikkaa Leikkuuosat liian lyhyitä/katkenneet Vaihda leikkuuosat Leikkuulankaa ei tule ulos Lankakela on tyhjä Vaihda lankakela Leikkuulanka on sotkeutunut kelassa Tarkista lankakela ja kelaa tarvittaessa leikkuulanka uudelleen Leikkuulanka vetäytyy takaisin kelaan Leikkuulankaa ei syötetä napautettaessa Kelaa lankakela uudelleen (katso kuva 11) OBJ_BUCH-1800-004.book Page 63 Tuesday, August 29, 2017 8:22 AM64 | Eλληνικά F 016 L81 763 | (29.8.17) Bosch Power Tools Asiakaspalvelu ja käyttöneuvonta www.bosch-garden.com Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi- nen tuotenumero, joka löytyy puutarhalaitteen mallikilvestä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch.fi Hävitys Älä heitä puutarhalaitteita talousjätteisiin! Vain EU-maita varten: Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita kos- kevan direktiivin 2012/19/EU ja sen kansallisten lakien muunnosten mukaan, tulee käyttökelvottomat sähkö- ja elekt- roniikkalaitteet kerätä erikseen ja toimittaa ympäristöystäväl- liseen uusiokäyttöön. Oikeus teknisiin muutoksiin pidätetään.
