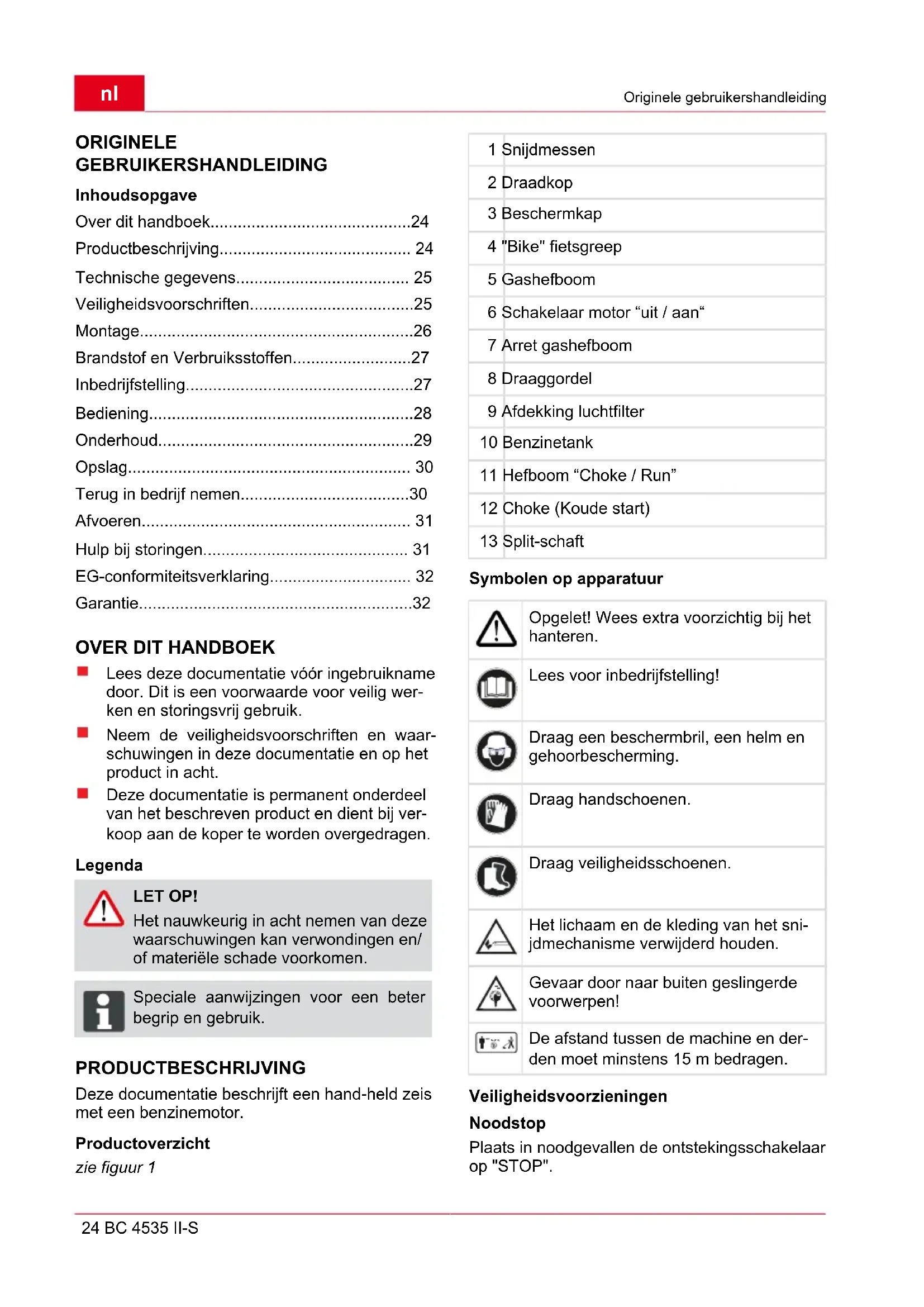

Lees deze documentatie vóór ingebruikname door. Dit is een voorwaarde voor veilig wer- ken en storingsvrij gebruik. Neem de veiligheidsvoorschriften en waar- schuwingen in deze documentatie en op het product in acht. Deze documentatie is permanent onderdeel van het beschreven product en dient bij ver- koop aan de koper te worden overgedragen. Legenda LET OP! Het nauwkeurig in acht nemen van deze waarschuwingen kan verwondingen en/ of materiële schade voorkomen. ADVICE Speciale aanwijzingen voor een beter begrip en gebruik. PRODUCTBESCHRIJVING Deze documentatie beschrijft een hand-held zeis met een benzinemotor. Productoverzicht zie figuur 1 1 Snijdmessen 2 Draadkop 3 Beschermkap 4 "Bike" fietsgreep 5 Gashefboom 6 Schakelaar motor “uit / aan“ 7 Arret gashefboom 8 Draaggordel 9 Afdekking luchtfilter 10 Benzinetank 11 Hefboom “Choke / Run” 12 Choke (Koude start) 13 Split-schaft Symbolen op apparatuur Opgelet! Wees extra voorzichtig bij het hanteren. Lees voor inbedrijfstelling! Draag een beschermbril, een helm en gehoorbescherming. Draag handschoenen. Draag veiligheidsschoenen. Het lichaam en de kleding van het sni- jdmechanisme verwijderd houden. Gevaar door naar buiten geslingerde voorwerpen! 15m(50ft) De afstand tussen de machine en der- den moet minstens 15 m bedragen. Veiligheidsvoorzieningen Noodstop Plaats in noodgevallen de ontstekingsschakelaar op "STOP".Productbeschrijving 440 247_a 25 Steenslag-beschermingsplaat Beschermt de gebruiker tegen weggeslingerde voorwerpen. Het geïntegreerde mes kort het sni- jddraad in tot op de toegelaten lengte. LET OP! Gevaar voor letsel! Veiligheidsinrichtingen en bescher- mende componenten mogen niet buiten werking worden gesteld. Split-shaft Dankzij de handige split-shaft kunt u de bos- maaier gemakkelijk in elkaar zetten, na het maaien uit elkaar nemen en plaatsbesparend op- bergen. Reglementair gebruik Deze machine is bestemd voor het trimmen en het maaien van een gazon thuis. Elk ander, daar bui- ten liggend gebruik geldt als niet conform de bes- temming. Mogelijk foutief gebruik LET OP! Het apparaat mag niet commercieel wor- den gebruikt. TECHNISCHE GEGEVENS BC 4535 II Motortype 2-takt, luchtgekoeld Inhoud 42,7 cm³ Vermogen 1,1 kW Droog gewicht 7,6 kg Bedrijfsgewicht zon- der benzine 9,0 kg Inhoud brandstoftank 1,1 l Ontsteking elektronisch Bougie L8RTC Aandrijving Vliegende kracht- koppeling Greep „Bike“-greep Geluidsvermogen 113 dB ± LpA 3 bdB Geluidsniveau 102 dB Trillingen ≤ 15 m/s2 onzeker- heid K 2,25 m/s2 Draaddiameter 2,5 mm Snijdbreedte koorden 41 cm Snijdbreedte snijdblad 25 cm Toerental motor max. 9.500 U/min Toerental motor onbe- laste loop 2800 ± 150 U/min Toerental werktuig (mes)

Toebehoor mesblad Toebehoor draadkop Toebehoor draagriem Art. Nr. 112405 Art. Nr. 112406 Art. Nr. 411705 VEILIGHEIDSVOORSCHRIFTEN Gebruik het apparaat uitsluitend indien het zich in een perfecte toestand bevindt Veiligheids- en beschermingsvoorzieningen niet buiten werking stellen De machine mag niet worden gebruikt met andere snijdgereedschappen of aanbouwap- paraten. Geschikte werkkledij dragen: Lange broek, vaste schoenen, hand- schoenen. Helm, beschermbril, gehoorbescher- ming. Let bij het werken op een zekere stand. De machine niet bedienen onder invloed van alcohol, drugs of medicatie. Bedien het apparaat altijd met beide handen. De greep droog en zuiver houden.nl Veiligheidsvoorschriften 26 BC 4535 II-S Het lichaam en de kleding van het snijdme- chanisme verwijderd houden. Derden buiten de gevarenzone houden Vreemde voorwerpen uit het werkgebied ver- wijderen De beschermplaat, de draadkop en de motor steeds vrij houden van maairesten. Bij het verlaten van het apparaat: motor uitschakelen wachten tot het snijmechanisme stilstaat Laat het apparaat nooit zonder toezicht. Kinderen of andere personen, die de gebruik- saanwijzing niet kennen, mogen het apparaat niet gebruiken Vergewis u er voor het gebruik van, dat alle schroeven, moeren en bouten aan het appa- raat stevig vastzitten. Plaats de beschermkap is niet altijd voor het transport van de eenheid of het mes of de winkel. MONTAGE LET OP! Het apparaat mag pas na volledige mon- tage worden gebruikt. "Bike" fietshandgreep monteren zie figuur 2

2. Met behulp van de vier inbusschroeven (1) de

onderste haken (2) en het middenstuk (4) be- vestigen.

3. De greepstang (5) in de greephouder leggen

en met de bovenste haken (6) in de greephou- der leggen en met de bovenste haken (7) be- vestigen. Beschermkap monteren zie figuur 3

1. Metaalplaatjes (2) onder de beschermkap (3)

2. Met 4 schroeven (1) aan de steel bevestigen.

ADVICE Het in de beschermkap geïntegreerde mes snijdt de snijddraden automatisch op de optimale lengte. Steel monteren zie afb. 14

1. Schuif de onderste helft van de steel in de

3. Schroef de houder vast.

Steel monteren zie afb. 11

2. Druk de onderste steel met beschermkap (a

Voer de geleidesleuf aan spiezijde in.

3. Laat de spie weer los (b -1) en draai de on-

derste steel met de contramoer (b -2) vast. Boom demonteren zie afb. 11

2. Trek de onderste steel met de beschermkap

(d -1) uit de bovenste steel.

Bosmaaier kan plaatsbesparend worden opgeborgen. Snijdmessen monteren zie figuur 4

1. De halve, kleinere snijdveiligheid op de be-

schermkap demonteren.

2. Splitpen (8) en flens (5) verwijderen.

3. Het snijdmes (4) zo op de meenemerschijf

(2) leggen, dat de boring van de snijdmessen precies op de geleidingsring van de meene- merschijf ligt.

4. De flens (5) zo op het snijdmes steken, dat de

vlakke zijde tegen naar het snijdmes wijst.

5. De bevestigingsmoer (7) op de gekleidings-

doorn (1) vastschroeven. Daartoe de inbuss- leutel (3) in de daartoe voorziene boring ste- ken en met de sleutel aanspannen.

6. De moer met de pen borgen.

Draadkop monteren zie figuur 5

1. Splitpen en flens verwijderen.

2. De inbussleutel (3) in de broing van de meen-

emerschijf (2) steken en de draadkop (4) op de geleidingsdoorn van de aandrijfas schro- even (1).

3. De meenemerschijf met de inbussleutel bor-

gen om de draadkop aan te spannen. Schoudergordel instellen zie figuur 10

1. De schoudergordel eerste over de linker-

2. De sluithaak in het oog inhaken.

3. De lengte van de schoudergordel met enkele

zwaaibewegingen controleren, zonderde mo- tor te starten. De draadsnijdkop of de snijdmessen moeten evenwijdig met de bodem lopen. LET OP! Tijdens het werken steeds de schou- dergordel gebruiken. De schoudergror- del pas na het starten van de motor, bij onbelast lopen, inhaken.

BRANDSTOF EN VERBRUIKSSTOFFEN

Veiligheid WAARSCHUWING! Brandgevaar! Benzine is sterk ontvlam- baar! Benzine alleen in daarvoor bestemde reser- voirs bewaren Alleen buiten tanken Bij het tanken niet roken De tankdop bij lopende of warme motor niet openen Beschadigde tank of tankdop vervangen De tankdop altijd goed sluiten Wanneer er benzine is uitgelopen: motor niet starten ontstekingspogingen vermijden apparaat reinigen WAARSCHUWING! De motor nooit in afgesloten ruimten la- ten lopen. Vergiftigingsgevaar! Brandstofmengsels aanmaken ADVICE Slechts brandstof gebruiken met een mengverhouding van 50:1.

1. De benzine en de 2-tact merkolie in een ge-

Tabel voor brandstof-mengverhoudingen Mengproces Benzine Mengolie 1 l 20 ml 3 l 60 ml 50 delen benzine: 1 deel mengolie 2-tact mengolie 5 l 100 ml INBEDRIJFSTELLING LET OP! Voor inbedrijfstelling altijd een visuele in- spectie uitvoeren. Met loszittend, beschadigd of versleten snij- en / of montagedelen, mag het apparaat niet worden gebruikt. De motor steeds gebruiken met bescherm- plaat. Altijd de meegeleverde gebruiksaanwijzing van de motorfabrikant in acht nemen Snij voor gebruik op beschadigingen of scheuren, te vervangen als ze beschadigd of versleten onderdelen met originele onderde- len. Motor starten WAARSCHUWING! De motor nooit in afgesloten ruimten la- ten lopen. Vergiftigingsgevaar! Snijdkoorden voor het starten inkorten tot op 13 cm, om de motor niet te overbelasten. Neem de specifieke voorschriften voor de ge- bruikstijden in uw land in acht. Startklepstanden CHOKE RUN Koude start LET OP! Risico op terugslag! Het startkoord steeds recht naar buiten trekken. Niet abrupt laten terugvliegen. zie figuur 7

Inbedrijfstelling 28 BC 4535 II-S a) "Lock off" schakelaar (2) naar binnen drukken. Aansluitend gelijktijdig de gas- hefboom (3) en de gashefboomvergren- deling (4) indrukken. b) De "Lock off" schakelaar loslaten. De gashefboom klikt vast op volle gas. zie figuur 6

4. 10x op de brandstofpomp (2) drukken.

5. De starterkabel 3-4 keer recht uittrekken

tot de motor hoorbaar en kortstondig start (ontsteekt).

6. Na het starten van de motor: De startklep op

7. De startkabel uittrekken tot de motor start.

2. De startklep in de stand "RUN" plaatsen.

4. Max. 6x aan het startkoord trekken.

De motor springt aan.

5. De gashefboom volledig ingedrukt houden,

tot de motor rustig loopt. De motor springt niet aan

1. De startklep in de stand "start" plaatsen.

2. 5x aan het startkoord trekken.

De motor springt nog niet aan

1. 5 minuten wachten en aansluitend nogmaals

proberen met doorgedrukte gashefboom. BEDIENING De motor tijdens het trimmen en het snijden steeds laten lopen in het bovenste toerentalge- bied. Veiligheidsvoorschriften LET OP! Neem de veiligheidsvoorschriften en waarschuwingen in deze documentatie en op het product in acht. LET OP! Bij langere werken kan het door trillingen tot storingen aan bloedvaten of van het zenuwsysteem aan vingers, handen of polsen komen. Slapende lichaamsdelen, steken, pijn of huidveranderingen kun- nen optreden. Wanneer een van deze symptomen optreedt, laat u dan door een arts onderzoeken! Snijdkop nooit hoger dan kniehoogte houden als de machine in bedrijf is. Nooit op een gladde, glibberige heuvel of hel- ling werken. Bij hangmaaiwerkzaamheden steeds onder de snijdmachine staan. De machine nooit in de nabijheid van licht ontvlambare vloeistoffen of gassen gebrui- ken - Gevaar op explosies en/of brand! Na contact met een vreemd voorwerp: Motor uitschakelen. De machine controleren op schade. Personen, die niet vertrouwd zijn met de trim- mer, moeten de omgang oefenen met uitge- schakelde motor. Vermijden van terugslag LET OP! Gevaar voor letsel door ongecontro- leerde terugslag! Snijdmessen niet gebruiken in de buurt van vaste hindernissen. Dichte vegetatie, jonge bomen of struikgewas, kunnen het snijdblad blokkeren en tot stilstand brengen. Vermjd blokkeren door te kijken in welke richting het struikgewas neigt, en het in de te- gengestelde richting te snijden. Indien het snijdblad bij het snijden vastloopt: De motor meteen utischakelen. De machine omhoog houden, zodat het snijdblad niet springt of breekt Vast zittend materiaal van de snede wegstoten Trimmen

1. Het terrein bekijken en de gewenste sni-

jdhoogte vastleggen.

2. De draadkop op de gewenste hoogte brengen

en houden.Bediening 440 247_a 29

3. De machine in een sikkelvormige beweging

van de ene zijde naar de andere bewegen.

4. Er voor zorgen dat de draadkop steeds paral-

lel met de bodem blijft. Laag trimmen

1. De machine met een lichte helling naar voor

voeren, zodat ze zich net boven de bodem be- weegt.

2. Steeds trimmen van het lichaam weg.

Trimmen aan omheiningen en funderingen LET OP! Gevaar voor letsel door ongecontro- leerde terugslag! Snijdmessen niet gebruiken in de buurt van vaste hindernissen.

1. Voer de machine traag en voorzichtig, zonder

de draad tegen hindernissen te laten klette- ren. Trimmen rond boomstammen

1. De machine voorzichtig en traag rond boom-

stammen voeren, zodat de snijddraad de boomschors niet raakt.

2. Van links naar rechts rond de boomstam

3. Gras en onkruid met de punt van de draad be-

werken, en de draadkop licht naar voor hellen. ADVICE Trimmen aan stenen muren, funderin- gen, bomen leidt tot een hogere slijtage van de draad. Maaien

1. De snijdkop onder een hoek van 30 graden

LET OP! Gevaar op letsels/schade aan vorowerpen door weggeslingerde- vreemde voorwerpen! Vreemde voorwerpen uit de werkomge- ving verwijderen. Maaien met de snijdmessen Bij het maaien met het snijdmes wordt het snijd- mes in een horizontale, boogvormige beweging van de ene zijde naar de andere gebracht. Bij gebruik van het snijdmes bovendien op het vol- gendeletten: Draaggordel gebruiken. Het snijdblad contoleren op correcte plaats- ing. Beschermkledij en oogbescherming dragen. Geen onkruid-snijdmes gebruiken voor het snijden van struiken en jonge bomen. LET OP! Uitsluitend originele snijdmessen en to- ebehoor gebruiken! Niet originele delen kunnen tot verwondingen en functiesto- ringen aan het toestel leiden! Motor uitschakelen

1. De gashefboom lossen en de motor in vrijloop

zetten. LET OP! Gevaar op letsels! De motor loopt na het uitschakelen na. Verlengen snijddraad

1. De motor volgas laten lopen en de draadkop

tegen de bodem drukken.

De draad wordt automatisch verlengd. ADVICE Het mes op de beschermplaat kort de draad in tot de toegelaten lengte. Beschermplaat reinigen

1. De machine uitschakelen.

2. Maairesten met een schroevendraaier of iets

dergelijks voorzichtig verwijderen. ADVICE De beschermplaat regelmatig reinigen, om oververhitten van de schachtbuis te vermijden. ONDERHOUD Luchtfilter LET OP! Gebruik de machine nooit zonder lucht- filter. Het luchtfilter regelmatig reinigen. Een beschadigd luchtfilter vervangen.

1. Sterschroef verwijderen, deksel afnemen en

het luchtfilter afnemen.

2. Het luchtfilter reinigen met zeep en water. Ge-

3. Laat het luchtfilter drogen.nl

Onderhoud 30 BC 4535 II-S

4. Bouw het luchtfilter in omgekeerde volgorde

in. Brandstoffilter LET OP! Gebruik de machine nooit zonder brand- stoffilter. Dit kan leiden tot zware schade aan de motor.

1. Tankdeksel volledig uitnemen

2. De aanwezige brandstof in een geschikt re-

3. Met een draadhaak het filter uit de tank ne-

4. Het filter met een draaibeweging afnemen.

5. Filter vervangen.

Bowdenkabels instellen zie figuur 9 De bowdenkabels van uw Motorsense zijn in de fabriek ingesteld. Als u de positie van het „Bike handvat“ verandert, kan het zijn dat de bowden- kabel verlengd wordt waardoor de werking van de gashendel gestoord wordt. Als het snijgereedschap van de Sense na het star- ten en ontgrendelen van de halfgasblokkering niet tot stilstand komt, moet de bowdenkabel met de stelschroef (1) afgesteld worden. Daarna werkt de gashendel weer correct. VOORZICHTIG! Verwondingsgevaar doordraaiend snijgereedschap! Bowdenkabels alleen bij uitgescha- kelde motor afstellen. Werking alleen bij liggende Sense controleren. De draadmessen slijpen

1. De snijdmessen losmaken van de bescherm-

2. De snijdmessen in een bankschroef bevesti-

gen en slijpen met een vlakke vijl. Vijl slechts in één richting! Bougie

1. De bougie aanspannen met een moment van

2. De bougiestekker op de bougie plaatsen.

ADVICE Elektrodenafstand = 0,635 mm [0.025“]. zie figuur 8 Instelling carburator De carburator is van in de fabriek optimaal inge- steld. OPSLAG VOORZICHTIG! Gevaar op brand en explosies! De motor niet voor open vuur of warmte- bronnen opslaan. In geval van een langere opslag (tijdens de winter) de benzinetank legen. De benzinetank alleen in open lucht legen. De motor voor de opslag laten afkoelen. Stappen

1. Brandstoftank ledigen.

2. De motor starten en on, belast laten draaien

3. De motor laten afkoelen.

4. De bougie met een bougiesleutel losdraaien.

5. Een theelepel 2-tact olie in de ontbrandings-

van de motor meerdere keren traag trekken aan de startkoord.

7. De boudie terug plaatsen.

8. De machine grondig reinigen en onderhou-

9. De machine op en droge, koele plaats ops-

laan. VOORZICHTIG! Brandgevaar! Getankte machine niet in gebouwen be- waren, waarin benzinedampen met open vuur of vonken in aanraking zouden kun- nen komen!

TERUG IN BEDRIJF NEMEN

1. Bougie verwijderen.

2. Het startkoord snel doortrekken, om rester-

ende olie uit de verbrandingskamer te vewij- deren.

4. De machine gebruiksklaar maken.

5. De tank met het juiste mengsel brandstof-olie

vullen.Afvoeren 440 247_a 31 AFVOEREN Gebruikte apparaten, batterijen of accu´s niet afvoeren via de vuilnisop- haaldienst! Verpakking, apparaat en accessoires zijn gemaakt van recyclebare materialen en moeten ook als zodanig worden afgevo- erd.
