Тип продукту	Косарка-кущоріз
Бренд	AL-KO
Модель	BC 4535 IIS Premium
Тип двигуна	2-тактний, з повітряним охолодженням
Робочий об'єм	42,7 см³
Потужність	1,1 кВт
Вага без палива	7,6 кг
Експлуатаційна вага (без бензину)	9,0 кг
Об'єм паливного бака	1,1 л
Запалювання	Електронне
Свічка запалювання	L8RTC
Привід	Відцентрове зчеплення
Ручка	Ручка «Bike»
Гарантований рівень звукової потужності	113 dB
Рівень звукового тиску	102 dB
Вібрація (рука-плече)	≤ 15 м/с² (невизначеність K = 2,25 м/с²)
Діаметр різальної нитки	2,5 мм
Ширина різання (нитка)	41 см
Ширина різання (ніж)	25 см
Максимальна швидкість двигуна	9 500 об/хв
Швидкість холостого ходу двигуна	2 800 ± 150 об/хв
Швидкість різального інструменту	7 500 об/хв
Включене приладдя	Ніж (арт. 112405), ниткова голівка (арт. 112406), наплічний ремінь (арт. 411705)
Паливна суміш	50:1 (бензин/мастило 2-тактне)
Зазор між електродами свічки	0,635 мм

Часті запитання - BC 4535 IIS Premium AL-KO

Як завести двигун на холодну?

Увімкніть запалювання на Start, поставте важіль запуску на CHOKE, натисніть 10 разів на паливну помпу, потім 3-4 рази потягніть за шнур стартера, поки двигун не заведеться. Потім переведіть важіль у положення RUN і знову потягніть до повного запуску.

Яка пропорція паливної суміші?

Суміш має бути 50:1 (50 об'ємів бензину на 1 об'єм двотактної олії). Наприклад, 1 літр бензину з 20 мл олії.

Як подовжити різальну нитку?

Залишіть двигун працювати на повній швидкості та постукайте нитковою голівкою об землю ривками. Нитка автоматично подовжиться, а вбудований у захисний екран ніж обріже її до потрібної довжини.

Які основні заходи безпеки?

Завжди носіть захисні окуляри, каску, навушники, рукавички та закрите взуття. Тримайте інших людей на відстані не менше 15 метрів. Ніколи не використовуйте пристрій під впливом алкоголю або ліків.

Як почистити повітряний фільтр?

Відкрутіть зірчастий гвинт і зніміть кришку, вийміть повітряний фільтр. Промийте його мильною водою (не бензином), дайте висохнути, потім зберіть у зворотному порядку.

Як зберігати пристрій взимку?

Злийте паливо з бака на вулиці, дайте двигуну попрацювати до зупинки. Дайте охолонути, викрутіть свічку, влийте чайну ложку двотактної олії в циліндр, повільно потягніть за шнур стартера кілька разів, потім вкрутіть свічку назад. Почистіть пристрій і зберігайте в прохолодному сухому місці.

Що робити, якщо двигун не заводиться?

Перевірте, чи важіль запуску знаходиться в положенні RUN, а не CHOKE. Почистіть або замініть свічку запалювання, повітряний фільтр або паливний фільтр. Переконайтеся, що паливна суміш правильна. Якщо проблема не зникає, зверніться до служби підтримки.

Як встановити різальний ніж?

Зніміть захист кришки, вийміть шплінт і фланець. Встановіть ніж на ведучий диск, покладіть зверху накладку, закрутіть фіксуючу гайку (увага: ліве різьблення) і зафіксуйте шплінтом. Використовуйте шестигранний ключ для утримання валу.

Яка максимальна швидкість двигуна?

Максимальна швидкість двигуна становить 9 500 об/хв. Швидкість різального інструменту (ножа) становить 7 500 об/хв.

Як відрегулювати троси Боудена, якщо акселератор працює погано?

Вимкніть двигун, потім використовуйте регулювальний гвинт (1) на тросі Боудена. Після регулювання перевірте роботу, поклавши тример на землю. Якщо різальний інструмент не зупиняється після відпускання акселератора, відрегулюйте гвинт.

ПОСІБНИК КОРИСТУВАЧА BC 4535 IIS Premium AL-KO

УКАЗАНИЯ ЗА БЕЗОПАСНОСТ

ТОПЛИВА И УРОВНЯ ЖИДКОСТИ

Безопасность

ОСТОРОЖНО!

ПОМОЩЬ ПРИ НЕИСПРАВНОСТЯХ

НЕИСПРАВНОСТЬ ВОЗМОЖНАЯ ПРИЧИНА КОРРЕКТИРОВКА

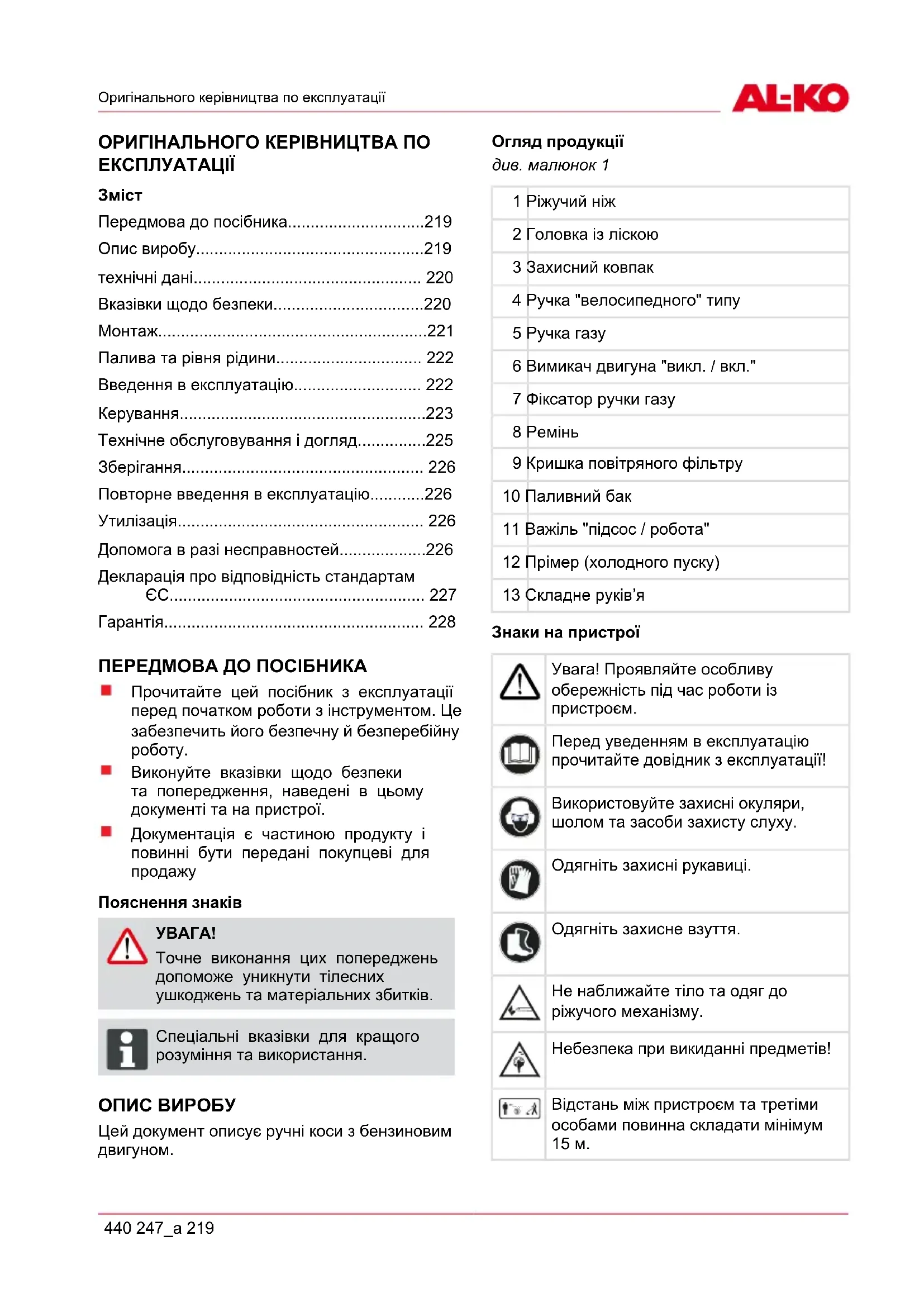

Передмова до посібника....219

Опис виробу....219

технічні дані.... 220

Вказівки щодо безпеки.....220

Монтаж....221

Палива та рівня рідини.... 222

Введення в експлуатацію.... 222

Керування....223

Технічне обслуговування і догляд.....225

Зберігання.... 226

Повторне введення в експлуатацію.....226

Утилізація.... 226

Допомога в разі несправностей.....226

Декларація про відповідність стандартам ЄС...... 227

Гарантія.... 228

■ Прочитайте цей посібник з експлуатації перед початком роботи з інструментом. Це забезпечить його безпечну й безперебійну роботу.

Виконуйте вказівки щодо безпеки та попередження, наведені в цьому документі та на пристрої.

Документация є частиною продукту і повинні бути передані покупцеві для продажу

Пояснення знаків

УВАГА!

Точне виконання цих попереджень допоможе уникнути тілесних ушкоджень та матеріальних збитків.

Спеціальні вказівки для кращого розуміння та використання.

ОПИС ВИРОБУ

Цей документ описує ручні коси з бензиновим двигуном.

Огляд продукції

див. малюнок 1

1 Ріжучий ніж

2 Головка із ліскою

3 Захисний ковпак

4 Ручка "велосипедного" типу

5 Ручка газу

6 Вимикач двигуна "викл. / вкл."

7 Фіксатор ручки газу

8 Ремінь

9 Кришка повітряного фільтру

10 Паливний бак

11 Важіль "підсос / робота"

12 Прімер (холодного пуску)

13 Складне руків'я

Знаки на пристрої

Увага! Проявляйте особливу обережність під час роботи із пристроєм.

Перед уведенням в експлуатацію прочитайте довідник з експлуатації!

Використовуйте захисні окуляри, шолом та засоби захисту слуху.

Одягніть захисні рукавиці.

Одягніть захисне взуття.

Не наближайте тіло та одяг до ріжучого механізму.

Небезпека при викиданні предметів!

Відстань між пристроєм та третіми особами повинна складати мінімум 15 м.

Пристрої безпеки та запобіжні пристрої

Екстрена зупинка

В екстреному випадку увімкніть перемикач запалювання в положення „STOP“.

Захисний щиток від викиду каміння

Захищає користувача від викидання різних предметів. Інтегрований ніж вкорочує ріжучу ліску до допущеної довжини.

УВАГА!

Небезпека отримання травми!

Не відключайте запобіжні й захисні пристрої.

Складне руків'я

За рахунок використання складного руків'я мотокоса достатньо просто збирається. Після косіння її можна так само просто розібрати і зберігати в розібраному вигляді, щоб вона не займала багато місця.

Використання за призначенням

Даний пристрій призначений для підрізання та скошування газонів у приватному секторі. Інше застосування вважається застосуванням не за призначенням.

Можлива поява помилок

УВАГА!

Прилад не дозволяється експлуатувати з професійною метою.

ТЕХНІЧНІ ДАНІ

BC 4535 II

Тип двигуна 2-тактный, с
	воздушнымохлаждением
Об'єм 42,7 см3
Потужність 1,1 кВт
Суха вага 7,6 кг
Рабочий вес без бензина	9,0 кг
кількість палива 1,1 л
Запалювання	електронне
Свічка запалювання	L8RTC
Привід	відцентрова муфта
Ручка	"велосипедного" типу

Рівень звукової потужності	113 дБ ± LpA 3 дБ
Рівень звукового тиску	102 дБ
Вібрація	≤ 15 м/с ^2 похибка К 2,25 м/с ^2
Діаметр ліски	2,5 мм
Ширина підрізки ліски	41 см
Ширина підрізки ріжучого леза	25 см
Кількість обертів двигуна (макс.)	9.500 об./хв.
Кількість обертів на холостому ході	2800 ± об./хв.
Кількість обертів інструменту (ножа)	7.500 об./хв.

Ніж (приладдя)	Ліска (приладдя)	Ремінь (приладдя)
Арт. No 112405	Арт. No 112406	Арт. No. 411705

ВКАЗІВКИ ЩОДО БЕЗПЕКИ

Використовуйте пристрій лише у технічно справному стані.

Не виводити з ладу запобіжні та захисні пристрої

Заборонено використовувати пристрій з іншими ріжучими механізмами та навісними пристроями.
Одягайте відповідний робочий одяг:

довгі штани, міцне взуття, рукавиці.
■ захисний шолом, захисні окуляри, засоби захисту слуху.

Слідкуйте за безпечністю та стабільністю свого робочого положення.
Не користуйтесь пристроєм у стані сп'яніння, під впливом наркотичних або лікарських засобів.
Завжди керуйте пристроєм обома руками.
Ручки повинні бути сухі та чисті.
Не наближайте тіло та одяг до ріжучого механізму.
Нікому не дозволяйте заходити у небезпечну зону.
Видаляйте сторонні предмети з робочої зони.
Завжди піклуйтесь про те, щоб захисний щиток, головка із ліскою та двигун були чистими від залишків підрізаної трави.
При завершенні роботи з приладом:

Вимкнути двигун
Дочекатися зупинки ріжучого вузла

Не залишайте пристрій без нагляду
Експлуатація приладу дітьми та іншими особами, не ознайомленими з інструкцією з експлуатації, заборонена
Перед використанням завжди перевіряйте міцність посадки усіх гвинтів, гайок та болтів на пристрої.
Вставте захисний кожух не завжди перед транспортуванням пристрою або ножем або магазину.

МОНТАЖ

УВАГА!

Експлуатація приладу дозволяється лише після повного завершення його монтажу.

Монтаж Ручка "велосипедного" типу

див. малюнок 2

1. Накласти поверх штанги гумовий манжет (3).

2. Чотирма гвинтами з внутрішнім шестигранником (1) прикріпити нижню скобу (2) і середню частину (4).

3. Штангу ручки (5) вставити у фіксатор ручки і прикріпити за допомогою верхньої скоби (6) і чотирьох гвинтів з внутрішнім шестигранником (7).

Монтаж захисного ковпака

див. малюнок 3

1. Металеві пластини (2) підкласти під захисний ковпак (3).
2. Прикріпити 4 гвинтами (1) до поперечини.

Інтегрований в захисний ковпак ніж автоматично обрізає ріжучу ліску до оптимальної довжини.

Монтаж поперечини

див. мал. 14

1. Вставте нижню половину поперечини в кріплення.
2. Натисніть кнопку до фіксації.
3. Прикрутіть кріплення.

Монтаж поперечини

див. мал. 11

1. Ослабте стопорну гайку (a -1) і трохи витягніть шплінт (a -2).
2. Вставте нижню поперечину з кожухом (а -3) у верхню поперечину.

⇒ Повинно відбутися зчеплення з напрямним жолобком зі сторони шплінта.

1. Знову відпустіть шплінт (b -1) і зафіксуйте нижню поперечину з допомогою стопорної гайки (b -2).

Демонтаж поперечини

див. мал. 11

1. Ослабте стопорну гайку (с -1) і трохи витягніть шплінт (с -2).
2. Дістаньте нижню поперечину з кожухом (d -1) з верхньої поперечини.

⇒ Мотокосу можна зберігати так, щоб вона не займала багато місця.

Монтаж обрізного ножа

див. малюнок 4

1. Демонтувати на захисному ковпаку меншу половину захисного пристрою.

2. Видалити шплінт (8) та фланець (5).

3. Обрізний ніж (4) на повідковий патрон таким (2) чином, щоб отвір ножа лежав точно на направляючому колі повідкового патрона.

4. Фланець (5) надіти на обрізний ніж таким чином, щоб пласка сторона була направлена до ножа.
5. Затягнути гайку (7) кріплення на направляючій оправці (1). Для цього Шестигранний ключ (3) треба вставити в передбачений отвір і затягнути ключем.

⇒ Увага: ліва різьба!

1. Зафіксувати гайку шплінтом.

Монтаж голівки з ліскою

див. малюнок 5

1. Видалити шплінт та фланець.
2. Шестигранний ключ (3) вставити в отвір повідкового патрону (2) і накрутити голівку із ліскою (4) на направляючу оправку привідного валу (1).

→ Увага: ліва різьба!

1. Зафіксувати повідковий патрон за допомогою Шестигранний ключ, щоб натягнути голівку із ліскою.

Регулювання ремінної підвіски

див. малюнок 10

1. Плечі смуги спочатку по лівому плечу.
2. Карабіни зачепити за вушка.
3. Перевірити довжину ремінної підвіски, зробивши кілька рухів, не вмикаючи двигун.

Голівка з ріжучими лісками або відрізний ніж повинні бути розташовані паралельно землі.

УВАГА!

Під час роботи завжди використовувати ремінну підвіску. Ремінну підвіску зачіпляти після запуску двигуна, на холостих обертах.

ПАЛИВА ТА РІВНЯ РІДИНИ

Безпека

ПОПЕРЕДЖЕННЯ!

Небезпека пожежі! Бензин - легкозаймиста речовина!

Дозволяється зберігати бензин лише в передбачених для цього місткостях

Заправку проводити лише на вулиці
Не курити під час заправки
Не відкривати кришку паливного бака при працюючому або розігрітому двигунові
Замінити пошкоджений бак або кришку бака
Завжди міцно затягувати кришку бака
■ При витіканні бензину:

Двигун не запускати
Не вмикати запалювання
Витерти прилад

ПОПЕРЕДЖЕННЯ!

За жодних обставин не допускати роботи двигуна в приміщенні. Небезпека отруєння!

Виготовлення паливної суміші

Використовуйте паливо тільки у співвідношенні 50:1.

1. Налийте у відповідну ємність бензин та мастило для 2-тактового двигуна у відповідності з таблицею.
2. Добре перемішайте.

Таблиця співвідношення паливної суміші

Процес змішування	Бензин	Мастило
50 часток бензину: 1 частка мастила Мастило для 2-тактового двигуна	1 л	20 мл
	3 л	60 мл
	5 л	100 мл

ВВЕДЕННЯ В ЕКСПЛУАТАЦИЮ

УВАГА!

Перед уведенням в експлуатацію завжди оглядайте пристрій.

У разі ослаблення, пошкодження або зношування різального механізму та/або деталей кріплення пристрій використовувати заборонено.
мотокоса завжди експлуатується разом із захисним щитком.
Завжди виконувати інструкції, що містяться в інструкції з експлуатації двигуна

Різка перед використанням для пошкодження або тріщини, замінити в разі пошкодження або зношені деталі з оригінальними запасними частинами.

Запуск двигуна

ПОПЕРЕДЖЕННЯ!

За жодних обставин не допускати роботи двигуна в приміщенні. Небезпека отруєння!

Щоб не перевантажити двигун, вкоротіть ріжучу ліску перед включенням до 13 см.

Дотримуйтесь норм щодо часу роботи, які діють у вашій країні.

Положення стартової заслінки

|↘|	|↓|
CHOKE	RUN

Холодний пуск

УВАГА!

Ризик віддачі!

Зажди витягайте стартерний трос прямо. Не відпускайте його різко.

див. малюнок 7

1. Встановити вмикач запалювання в положення "Start".

2. Зафіксувати ручку газу.

a) Натиснути вимикач „Lock off“ (2) всередину. Потім водночас натиснути ручку газу (3) та фіксатор ручки газу (4).

b) Відпустити вимикач „Lock off“. Ручка газу фіксується на часткову полный газу.

див. малюнок 6

1. Переставити повітряну заслінку (1) в положення „ПІДСОС“.

2. Прокачати 10 разів паливний насос (2).

3. Витягніть шнур стартера 3-4 рази, щоб почути звук запуску двигуна (запалення).

4. Після запуску двигуна: Переставити повітряну заслінку в положення "РОБОТА".

5. Витягніть шнур стартера до запуску двигуна.

6. Якщо двигун не запустився, повторіть виконання пунктів 1-7.

Гарячий пуск

1. Встановити вимикач запалювання в положення „Start“.

2. Встановити повітряну заслінку в положення „РОБОТА”.

3. Зафіксувати ручку газу як при "холодному пуску".

4. Стартерний шнур швидко потягнути максимум 6 разів.

⇒ двигун запуститься.

1. Утримувати ручку газу повністю затисненою, доки двигун не запрацює спокійно.

Якщо двигун не запускається

1. встановити стартову заслінку в положення „РОБОТА”.

2. потягнути стартерний шнур 5 разів.

Якщо двигун і надалі не запускається

1. почекати 5 хвилин, а потім знову запустити, утримуючи затисненою ручку газу

КЕРУВАННЯ

Під час підрізання і скошування трави підтримувати роботу двигуна на максимальних обертах.

Вказівки щодо безпеки

УВАГА!

Дотримуйтеся вказівок з техніки безпеки та попереджень, які містяться у даному документі та знаходяться на продукті.

УВАГА!

Робота з пристроєм протягом тривалого часу може призвести до порушення нормального функционування кровоносних судин та нервової системи в пальцях, кистях та суглобах рук у зв'язку з дією вібрації. Можуть з'явитися отерплість частин тіла, поколювання, біль або зміни на шкірі. При появі вказаних симптомів слід звернутися до лікаря!

Коли пристрій працює, ніколи не піднімайте головку із ліскою вище колін.

Не працюйте на слизькому пагорбі або схилі.

При роботі на схилі завжди стійте нижче ріжучого пристрою.
Не користуйтесь пристроєм поруч із легкозаймистими рідинами або газами - небезпека вибуху і/або займання!
Після контакту із стороннім предметом:

Вимкнути двигун.
Перевірити пристрій на пошкодження.

■ Особи, які не вміють працювати із тримером, повинні навчатися, коли двигун вимкнений.

Запобігання зворотному удару

УВАГА!

Небезпека отримання травми в результаті неконтрольованої віддачі!

Не використовувати обрізний ніж біля фіксованих перешкод.

Щільна рослинність, молоді дерева або кущі можуть блокувати ріжуче лезо і зупинити пристрій.

Блокуванню можна запобігти, якщо слідкувати, у якому напрямку нахиляються кущі і підрізати з протилежного боку
Якщо під час підрізання ріжуче лезо застрягло:

негайно вимкнути двигун.
підняти пристрій, щоб ріжуче лезо не вискочило або не зламалось.
зняти застряглий матеріал з леза.

Підрізання трави

1. Перевірити місцевість і встановити необхідну висоту підрізки.
2. Ведіть та утримуйте головку із ліскою на потрібній висоті.
3. Водіть пристроєм із сторони в сторону.
4. Завжди тримайте головку із ліскою паралельно землі.

Коротке підрізання

1. Нахиліть пристрій трохи вперед, щоб він рухався майже над землею.
2. Завжди виконуйте підрізання у напрямку від себе.

Підрізання біля огорож та фундаментів

УВАГА!

Небезпека отримання травми в результаті неконтрольованої віддачі!

Не використовувати обрізний ніж біля фіксованих перешкод.

1. Водіть пристрій повільно та обережно, не торкаючись ліскою перешкод.

Підрізання навколо стовбурів дерев

1. Обережно водіть пристрій навколо стовбурів дерев, щоб ріжуча ліска не торкалася кори дерев.
2. Підрізку навколо стовбурів дерев виконуйте зліва направо.
3. Торкайтеся трави та бур'яну кінцем ліски, нахиляйте головку із ліскою трохи вперед.

Підрізка біля кам'яних огорож, фундаментів, дерев веде до посиленого зношення ліски.

Скошування трави

1. Нахилити головку із ліскою вправо під кутом 30 градусів.
2. Переставити ручку в необхідне положення.

УВАГА!

Небезпека травмування/матеріальних збитків відсторонніх предметів, які викидаються!

Видалити з робочої зони сторонні предмети.

Скошування з використанням обрізного ножа

При скошуванні за допомогою обрізного ножа ніж слід водити горизонтально, дугоподібними рухами, з однієї сторони до іншої.

Перед застосуванням обрізного ножа слід додатководотримуватись наступних правил:

Використовувати ремінь.
Перевіряти правильність монтажу ріжучого леза.
Одягати захисний одяг та використовувати засоби захисту зору.
Для обрізки кущів та молодих дерев не дозволяється використовувати ріжучі леза для бур'яну.

УВАГА!

Дозволяється використовувати лише оригінальні ножі та приладдя! Внаслідок використання деталей, які не являються оригінальними, люди можуть отримати травми, а пристрій може вийти з ладу!

ВИМКНУТИ ДВИГУН

1. Відпустити ручку газу і залишити двигун працювати на холостих обертах.
2. Переключити вмикач запалювання в положення „STOP“.

УВАГА!

Небезпека отримання травми!

Якщо після вимкнення двигун продовжує працювати.

Подовження ріжучої ліски

1. Включити двигун на максимальні оберти і відкинути голівку із ліскою до землі.
   ⇒ Ліска подовжиться автоматично.

Ніж на захисному щитку вкоротить ліску на допустиму довжину.

Очищення захисного щитка

1. Вимкнути пристрій.
2. Обережно видалити залишки скошеної трави за допомогою викрутки або аналогічного інструменту.

Щоб запобігти перегріву штанги, слід регулярно очищати захисний щиток.

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ І ДОГЛЯД

Повітряний фільтр

УВАГА!

Ніколи не експлуатуйте пристрій без повітряного фільтру. Регулярно очищуйте повітряний фільтр. Пошкоджений повітряний фільтр слід замінити.

1. Відкрутіть зіркоподібний гвинт, зніміть кришку та дістаньте повітряний фільтр.
2. Промийте повітряний фільтр милом та водою. Не використовуйте бензин!

3. Просушіть повітряний фільтр.

4. Встановити повітряний фільтр в зворотній послідовності.

Паливний фільтр

УВАГА!

Ніколи не використовувати пристрій без паливного фільтру. Наслідком може бути серйозне пошкодження двигуна.

1. Повністю зніміть заливну кришку.
2. Злити існуюче паливо у придатну ємкість.
3. За допомогою гачка з дроту витягнути фільтр з баку.
4. Зняти фільтр повернувши його.
5. Замінити фільтр.

Регулювання Боуден кабель

див. малюнок 9

Гнучкі вали вашої мотокоси відрегульовано на заводі. Якщо положення „Bike Fahrradgriffs“ (велосипед ручка мотоцикла) дуже змінилося, то це може призвести до подовження гнучкого вала, і тим самим - порушення роботи важеля газу.

Якщо різальний інструмент коси після запуску та розблокування блокуючого механізму напівгазу не зупиняється, то гнучкий вал слід відрегулювати (1). регулювальним гвинтом. Після цього важіль газу знову гарантовано функціонує правильно.

ОБЕРЕЖНО!

Обертовий ріжучійіорган може спричинититравми!

Гнучкі вали слід регулювати лише тоді, коли двигун вимкнено.
Роботу слід перервіряти тільки тоді, коли коса лежить.

Заточування ріжучого ножа)

1. Від'єднати ріжучий ніж від захисного щитка.
2. Закріпити ріжучий ніж в лещатах і заточити за допомогою плаского напилка.
   Заточувати тільки в одному напрямку!

Свічка запалювання

1. Свічка запалювання затягується із зусиллям 12-15 Нм.
2. Штекер свічки запалювання надіти на свічку запалювання.

Відстань до електроду свічки запалювання = 0,635 мм [0.025"]. див. малюнок 8

Налаштування карбюратора

Карбюратор оптимально налаштований на заводі виробника.

ЗБЕРІГАННЯ

ОБЕРЕЖНО!

Загроза займання або вибуху!

Не зберігайте двигун біля відкритого полум'я або джерела тепла.

Перед тривалим зберіганням (на час зими) слід злити бензин з бака.
Зливати бензин з бака дозволяється лише на відкритому повітрі.
Перш ніж залишати пристрій на складі, слід охолодити двигун.

Робота кроки

1. Злити паливо з баку.
2. Включити двигун і залишити його працювати на холостих обертах, поки він не зупиниться.
3. Дати двигуну охолонути.
4. Відкрутити свічку запалювання за допомогою ключа для свічки.
5. Вилити в камеру згоряння одну чайну ложку мастила для 2-тактного двигуна.

6. Щоб мастило розподілилося всередині двигуна, треба кілька разів повільно потягнути стартерний трос.

7. Знову вкрутити свічку запалювання.

8. Добре почистити пристрій.
9. Пристрій зберігати в проходному, сухому місці.

ОБЕРЕЖНО!

Небезпека виникнення пожежі!

Забороняється зберігати заправлену машину в буді- влях, де бензинова пара могла б контактувати з відкритим вогнем або іскрами!

ПОВТОРНЕ ВВЕДЕННЯ В ЕКСПЛУАТАЦИЮ

1. Викрутити свічку запалювання.
2. Різко потягнути стартерний трос, щоб видалити з камери згоряння залишки мастила.
3. Очистити свічку запалювання, перевірити відстань до електроду, при необхідності замінити.
4. Підготувати пристрій до роботи.
5. Заправити бак паливною сумішшю у правильному співвідношенні.

УТИЛІЗАЦІЯ

Забороняється утилізувати прилади, батареї чи акумулятори, що стали непридатними, разом із побутовими відходами!

Упаковка, сам пристрій та його приладдя виконані з матеріалів, що можуть бути використані повторно, тому вони підлягають відповідній утилізації.

ДОПОМОГА В РАЗІ НЕСПРАВНОСТЕЙ

ПРОБЛЕМА	МОЖЛИВА ПРИЧИНА	УСУНЕННЯ
Двигун не запускається	Неправильний процес запуску	Дотримуйтесь інструкції з експлуатації
Двигун запускається але далі не працює	Неправильне положення важеля на повітряній заслінці	Переставити важіль в положення RUN (РОБОТА)
	Забруднена, неправильно налаштована або неправильна свічка запалювання	Очистити / відрегулювати свічку запалювання або замінити
	Забруднений паливний фільтр	Замінити фільтр
ПРОБЛЕМА МОЖЛИВА ПРИЧИНА УСУНЕННЯ
Двигун запускається але не працює на повну потужність.	Неправильне положення важеля на повітряній заслінці	Переставити важіль в положення RUN (РОБОТА)
	Забруднений повітряний фільтр	Фільтр очистити або замінити
Двигун працює у стрибкоподібному режимі	Забруднена, неправильно налаштована або неправильна свічка запалювання	Очистити / відрегулювати свічку запалювання або замінити
Дуже велика кількість диму Неправильна паливна суміш користуйтеся правильною паливною сумішшю

При виникненні несправностей, які не вказані в даній таблиці і які не вдається подолати самостійно, слід звернутися до нашої спеціалізованої сервісної служби.

ДЕКЛАРАЦІЯ ПРО ВІДПОВІДНІСТЬ СТАНДАРТАМ ЄС

Цим документом ми заявляємо, що даний спроектований нами продукт відповідає вимогам погодженихдиректив ЄС, стандартам безпеки ЄС, а також іншим стандартам, застосовуваним до даного продукту.

Продукт Виробник Уповноважений представник

бензиновою мотокосоюТипBC 4535 II	AL-KO Geräte GmbHIchenhauser Str. 14D-89359 Kötz	Anton EberleIchenhauser Str. 14D-89359 Kötz
Серійний номер Директиви ЄС Погоджені норми
G 230 2305	2006/42/EG	ISO 11806:2009-01
	2004/108/EG	ISO 14982:1998-09
Kötz, 01.06.2012	2000/14/EG (13)
	2002/88/EG
	Рівень звуку	Оцінка відповідн
	обмірюваний: 109 dB(A)	2000 /14/EG Додаток V
Antonio De FilippoManaging Director	гарантований: 113 dB(A)

ГАРАНТИЯ

Можливі дефекти матеріалу та/чи виробництва ми усуваемо протягом встановленого законом гарантійного терміну для претензій по якості товару на наш вибір шляхом ремонту чи заміни виробу. Гарантійний термін визначається в кожному випадку у відповідності до законодавства країни, в якій виріб був придбаний.

Наші гарантійні зобов'язання дійсні тільки за Гарантія втрачається при:

умови:

дотримання вимог цієї інструкції з експлуатації
належне поводження
використання оригінальних запасних частин

спробах самостійного ремонту
самовільному внесенні технічних змін
використанні не за призначенням

Гарантія не розповсюджується на:

Пошкодження лакофарбового покриття, що відноситься до природного зношування
Швидкозношувані деталі, які в переліку запасних частин / на кресленні позначені в рамочці [xxx xxx (х)]
Двигуни внутрішнього згоряння (для них діють окремі гарантійні зобов'язання відповідних виробників двигунів)

Гарантійний період починається з моменту придбання першим кінцевим споживачем. Рішення приймаються з урахуванням дати в документі, що підтверджує покупку. Будь ласка, звертайтеся з цією заявою та оригіналом документа, що підтверджує покупку, до своєї торгівельної організації або до найближчого центру обслуговування клієнтів. Ця заява не впливає на визначені законом права на претензії покупця до продавця.

⇒ momopom ce смартува.
