Termék típusa	Fűkaszaboló bozótvágó
Márka	AL-KO
Modell	BC 4535 IIS Premium
Motor típusa	2-ütemű, léghűtéses
Lökettérfogat	42,7 cm³
Teljesítmény	1,1 kW
Száraz tömeg	7,6 kg
Üzemi tömeg (benzin nélkül)	9,0 kg
Tank űrtartalma	1,1 l
Gyújtás	Elektronikus
Gyújtógyertya	L8RTC
Hajtás	Centrifugálkuplung
Fogantyú	„Bike” fogantyú
Garantált hangteljesítményszint	113 dB
Hangnyomásszint	102 dB
Rezgés (kéz-kar)	≤ 15 m/s² (bizonytalanság K = 2,25 m/s²)
Vágófonál átmérő	2,5 mm
Vágási szélesség (fonál)	41 cm
Vágási szélesség (kés)	25 cm
Maximális motorfordulatszám	9 500 ford/perc
Alapjárati motorfordulatszám	2 800 ± 150 ford/perc
Vágóeszköz fordulatszáma	7 500 ford/perc
Tartozékok	Kés (ref. 112405), fonálfej (ref. 112406), vállpánt (ref. 411705)
Üzemanyag keverék	50:1 (benzin/2-ütemű olaj)
Gyújtógyertya elektródatávolság	0,635 mm

Gyakran ismételt kérdések - BC 4535 IIS Premium AL-KO

Hogyan indítsuk be a hideg motort?

Kapcsolja a gyújtáskapcsolót Start állásba, állítsa az indítóvezérlőt CHOKE állásba, nyomja meg 10-szer a szivatót, majd húzza meg 3-4-szer az indítókötelet, amíg a motor beindul. Ezután állítsa a vezérlőt RUN állásba, és húzza újra, amíg teljesen be nem indul.

Mi az üzemanyagkeverék aránya?

A keverék aránya 50:1 (50 térfogatrész benzin 1 térfogatrész kétütemű olajhoz). Például 1 liter benzinhez 20 ml olaj.

Hogyan hosszabbítsuk meg a vágófonalat?

Hagyja a motort teljes fordulatszámon járni, és ütögesse a fonálfejet a földhöz szaggatottan. A fonál automatikusan meghosszabbodik, és a védőburkolatba épített kés a megfelelő hosszra vágja.

Melyek az alapvető biztonsági óvintézkedések?

Mindig viseljen védőszemüveget, sisakot, hallásvédőt, kesztyűt és zárt cipőt. Tartsa a többi személyt legalább 15 méterre. Soha ne használja a készüléket alkohol vagy gyógyszerek hatása alatt.

Hogyan tisztítsuk meg a légszűrőt?

Távolítsa el a csillagcsavart és a fedelet, vegye ki a légszűrőt. Tisztítsa meg szappanos vízzel (ne benzinnel), hagyja megszáradni, majd szerelje vissza fordított sorrendben.

Hogyan tároljuk a készüléket télen?

Ürítse ki az üzemanyagtartályt a szabadban, járassa a motort, amíg le nem áll. Hagyja kihűlni, csavarja ki a gyújtógyertyát, öntsön egy teáskanál kétütemű olajat a hengerbe, húzza meg lassan az indítókötelet többször, majd tegye vissza a gyertyát. Tisztítsa meg a készüléket, és tárolja hűvös, száraz helyen.

Mit tegyek, ha a motor nem indul?

Ellenőrizze, hogy az indítóvezérlő RUN állásban van-e, nem CHOKE-ban. Tisztítsa meg vagy cserélje ki a gyújtógyertyát, a légszűrőt vagy az üzemanyagszűrőt. Győződjön meg róla, hogy az üzemanyagkeverék megfelelő. Ha a probléma továbbra is fennáll, lépjen kapcsolatba az ügyfélszolgálattal.

Hogyan szereljük fel a vágókést?

Szerelje le a burkolat védőjét, távolítsa el a sasszeget és a peremet. Helyezze a kést a hajtótárcsára, tegye rá a karimát, csavarja be a rögzítőanyát (figyelem: balmenet), és rögzítse egy sasszeggel. Használjon hatlapú kulcsot a tengely megtartásához.

Mi a motor maximális fordulatszáma?

A motor maximális fordulatszáma 9 500 ford/perc. A vágóeszköz (kés) fordulatszáma 7 500 ford/perc.

Hogyan állítsuk be a Bowden-kábeleket, ha a gáz rosszul működik?

Állítsa le a motort, majd használja a beállítócsavart (1) a Bowden-kábelen. Beállítás után ellenőrizze a működést a bozótvágó földre helyezésével. Ha a vágóeszköz nem áll le a gáz elengedése után, állítson a csavaron.

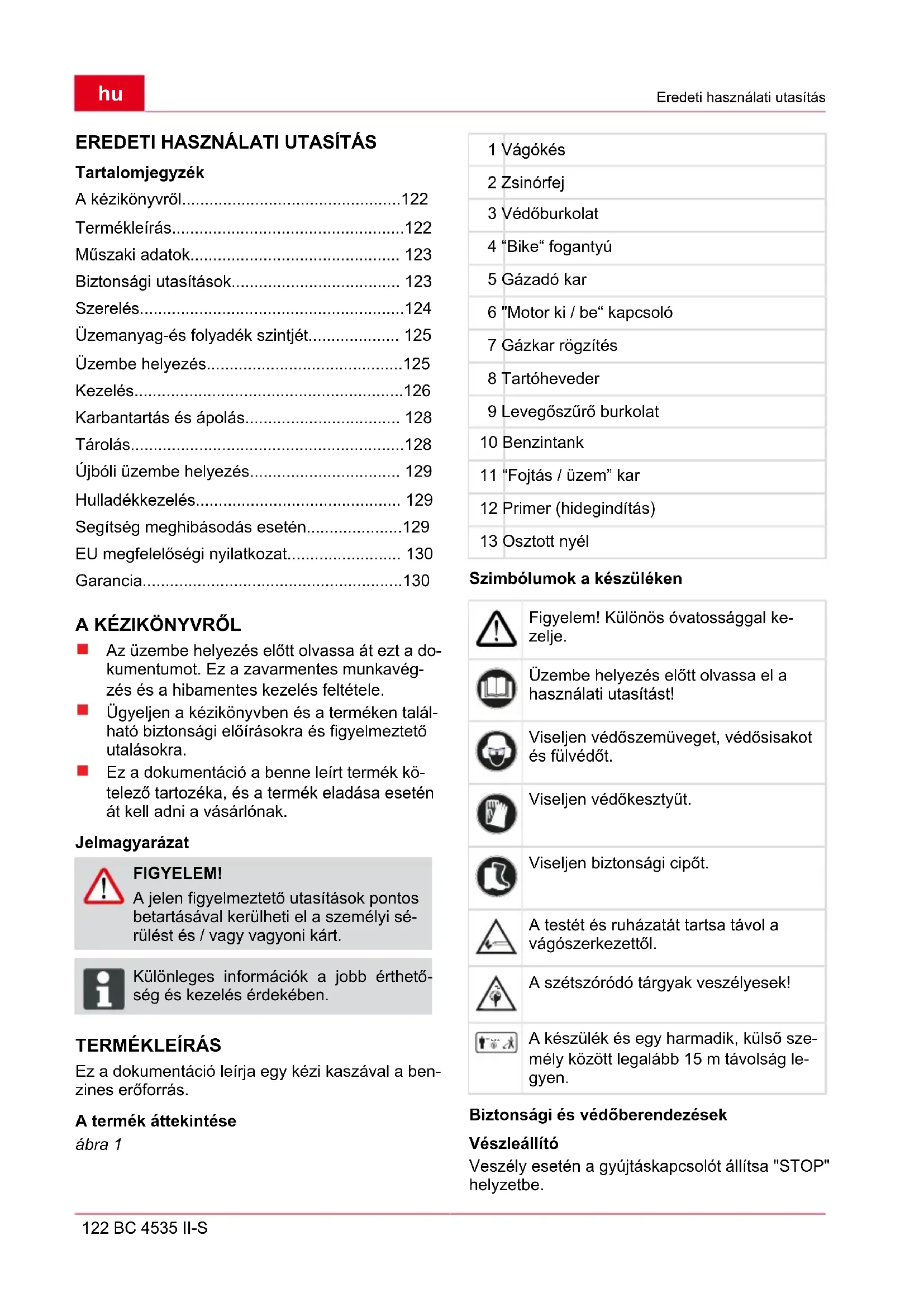

HASZNÁLATI ÚTMUTATÓ BC 4535 IIS Premium AL-KO

A kézikönyvröl....122

Termékleírás....122

Müszaki adatok.... 123

Biztonsági utasítások.... 123

Szerelés....124

Üzemanyag-és folyadék szintjét.... 125

Üzembe helyezés....125

Kezelés....126

Karbantartás és ápolás.... 128

Tárolás....128

Újbóli üzembe helyezés.... 129

Hulladékkezelés.... 129

Segítség meghibásodás esetén....129

EU megfelelőségi nyilatkozat.... 130

Garancia....130

A KÉZIKÖNYVRÓL

Az üzembe helyezés előtt olvassa át ezt a dokumentumot. Ez a zavarmentes munkavégzés és a hibamentes kezelés feltétele.
Ügyeljen a kézikönyvben és a terméken található biztonsági előírásokra és figyelmeztető utalásokra.
Ez a dokumentáció a benne leírt termék kötelező tartozéka, és a termék eladása esetén át kell adni a vásárlónak.

Jelmagyarázat

FIGYELEM!

A jelen figyelmeztető utasítások pontos betartásával kerülheti el a személyi sé- rülést és / vagy vagyoni kárt.

Különleges információk a jobb érthetőség és kezelés érdekében.

TERMÉKLEÍRÁS

Ez a dokumentáció leírja egy kézi kaszával a benzines erőforrás.

A termék áttekintése

ábra 1

1 Vágókés

2 Zsinórfej

3 Védőburkolat

4 "Bike" fogantyú

5 Gázadó kar

6 "Motor ki / be" kapcsoló

7 Gázkar rögzítés

8 Tartóheveder

9 Levegőszűrő burkolat

10 Benzintank

11 "Fojtás / üzem" kar

12 Primer (hidegindítás)

13 Osztott nyél

Szimbólumok a készüléken

	Figyelem! Különös óvatossággal kezelje.
	Üzembe helyezés előtt olvassa el a használati utasítást!
	Viseljen védőszemüveget, védősisakot és fülvédőt.
	Viseljen védőkesztyűt.
	Viseljen biztonsági cipőt.
	A testét és ruházatát tartsa távol a vágószerkezettől.
	A szétszóródó tárgyak veszélyesek!
	A készülék és egy harmadik, külső személy között legalább 15 m távolság legyen.

Biztonsági és védőberendezések

Vészleállító

Veszély esetén a gyújtáskapcsolót állítsa "STOP" helyzetbe.

Kirepülő kövek elleni védőpajzs

Védi a felhasználót a kirepülő tárgyaktól. A beépített kés leszabja a vágózsinórt a megengedett hosszúságúra.

FIGYELEM!

Sérülésveszély!

A biztonsági és védőberendezéseket nem szabad üzemen kívül helyezni.

Osztott nyél

Az osztott nyél segítségével a motoros kasza egy- szerűen összeszerelhető, és fűnyírás után széts- zerelhető és helytakarékos módon tárolható.

MÜSZAKI ADATOK

BC 4535 II

Motor típusa 2 ütemű, léghütéses
Lökettérfogat 42,7 cm3
Teljesítmény 1,1 kW
Száraz súly 7,6 kg
Üzemi súly üzemanyag nélkül	9,0 kg
Üzemanyag menny-isége	1,1 l
Gyújtás Elektromos
Gyújtógyertya L8RTC
Meghajtás Centrifugális tengely-kapcsoló
Fogantyú “Kerékpár” fogantyú

Rendeltetésszerű használat

Ez a készülék magántulajdonú telkek gyepterületének nyírására és kaszálására alkalmas. Más, ettől eltérő használata nem rendeltetésszerűnek minősül.

Lehetséges hibás használat

FIGYELEM!

A készülék nem működtethető ipari környezetben.

Hangteljesítmény szint	113 dB ± LpA 3 bdB
Hangnyomás szint	102 dB
Rezgés	≤ 15 m/s2 lehetségesK 2,25 m/s2
Vágózsinór átmérője	2,5 mm
Vágási szélesség avágózsinórral	41 cm
Vágási szélességvágólappal	25 cm
Motor maximális fordulatszáma	9.500 U/min
Motor alapjárati fordulatszáma	2800 ± 150 U/min
Szerszám (kés) fordulatszáma	7.500 U/min

Tartozék késlap	Tartozék zsinórtartó fej	Tartozék hordozóheveder
Cikkszám 112405	Cikkszám 112406	Cikkszám 411705

BIZTONSÁGI UTASÍTÁSOK

A készülék csak müszakilag kifogástalan állapotban használható!
A biztonsági és védelmi felszereléseket tilos kikapcsolni!
A készüléket ne üzemeltesse más vágószerszámokkal vagy rászerelt készülékekkel.

Viseljen megfelelő munkaruhát:
Hosszú nadrág, biztos lábbeli, védőkesztyű.
Védőszemüveg, védősisak, fülvédő.
Munkavégzés közben ügyeljen arra, hogy biztonságosan álljon.
A készüléket ne használja, ha alkohol, kábítószerek vagy gyógyszerek hatása alatt áll.

A készüléket minden esetben két kézzel kezelje!
A fogantyúkat tartsa tisztán és szárazon.
A testét és ruházatát tartsa távol a vágószerkezettől.
Ne engedjen másokat a veszélyes terület közelébe.
Távolítsa el az idegen tárgyakat a munkaterületról.
A védőpajzsot, a zsinórfejet és a motort mindig tisztítsa meg a kaszálás során rátapadt anyagoktól.
Ha eltávozik a készüléktől:

Kapcsolja ki a motort

Várja meg, amíg leáll a vágórész!

A készüléket tilos felügyelet nélkül hagyni.
Gyermekek és olyan személyek, akik nem ismerik a használati utasítást, nem használhatják a készüléket.
Ügyeljen arra, hogy használat előtt minden csavar, anya és csap fixen a helyén legyen a készüléken.
Helyezze a védőburkolatot nem mindig szál-lítása előtt az egység vagy a kés vagy a bolt-ban.

SZERELÉS

FIGYELEM!

A készülék csak teljes összeszerelése után üzemeltethető.

"Bike" kerékpárfogantyú szerelése

ábra 2

1. A gumikarmantyút (3) helyezze a nyél fölé.
2. A négy hatlapú csavart (1) az alsó bilincset (2), valamint a középső darab csatolt (4).
3. Kormány (5) helyezett a fogantyút tartót és rögzítse a felső konzol (6) és a négy hatlapfejű csavart (7).

Védősapka felszerelése

ábra 3

1. A fémlemez (2) két helyezze a védősapka alá (3).
2. A négy csavarral (1) rögzítse a rúdon.

A védősapkába beépített kés a vágóz- sinórt automatikusan a megengedett hosszúságúra szabja le.

A rúd felszerelése

lásd a 14. ábrát

1. Tolja a rúd alsó felét a tartóba.
2. A fej kattanjon be.
3. Csavarozza fixre a tartót.

A rúd felszerelése

lásd a 11. ábrát

1. Lazítsa meg a rögzítő anyát (a -1) és kissé húzza ki a pecket (a -2).
2. Helyezze az alsó rudat a védőburkolattal (a -3) a felső rúdba.

⇒ Helyezze be a vezetőbordát a pecek ol-dalán.

1. Engedje el újra a pecket (b -1) és rögzítse az alsó rudat a rögzítő anyával (b -2).

A rúd szétszerelése

lásd a 11. ábrát

1. Lazítsa meg a rögzítő anyát (c -1) és kissé húzza ki a pecket (c -2).
2. Húzza ki az alsó rudat a védőburkolattal (d -1) a felső rúdból.

⇒ A motoros kasza helytakarékosan tárolható.

Vágókés szerelése

ábra 4

1. Szerelje le a fél, kisebb vágásvédőt a védősapkáról.
2. Távolítsa el a sasszeget (8) és kapcsolórészat (5).
3. A vágókést (4) úgy helyezze a menesztőtárcsára (2), hogy a vágókés furata pontosan a menesztőtárcsa vezető keresztjére feküdjön.
4. A karimát (5) úgy helyezze a vágókésre, hogy a lapos oldala a vágókés felé nézzen.
5. A rögzítőanyát (7) csavarja a vezető tüskére (1). Ehhez helyezze a imbuszkulcs (3) az erre szolgáló furatba, és kulccsal szorosan húzza meg.

→ Figyelem: balmenetes!

1. Az anyát sasszeggel biztosítsa.

Zsinórfej szerelése

ábra 5

1. Távolítsa el a sasszeget. és a kapcsolórészt.
2. A imbuszkulcs (3) helyezze a menesztőtárcsa (2) furatába és a zsinórfejet csavarozza (4) a meghajtó tengely vezető tüskéjére (1).

Figyelem: balmenetes!

1. A menesztőtárcsát rögzítse a imbuszkulcs, hogy meghúzza a zsinórfejet.

Vállheveder beállítása

ábra 10

1. A vállhevedert 1. a bal válla fölé helyezze.

2. A záróhorgot akassza a gyűrűbe.

3. A vállheveder hosszát ellenőrizze néhány lengő mozdulattal a motor bekapcsolása nélkül.

A zsinóros vágófejnek vagy a vágókésnek a talajjal párhuzamosan kell mozogni.

FIGYELEM!

A munka során mindig használja a vállhevedert. A vállhevedert csak a motor beindítása után, üresjáratban akassza be.

ÜZEMANYAG-ÉS FOLYADÉK SZINTJÉT

Biztonság

FIGYELMEZTETÉS!

Tüzveszély! A benzin rendkívül gyúlé- kony!

A benzint kizárólag csak arra alkalmas tartályban tárolja!
Csak a szabadban szabad tankolni!
Tankolás közben ne dohányozzon!
Járó vagy forró motor mellett ne nyissa fel a tanksapkát.
Cserélje ki a sérült tanksapkát.
A tank fedelét mindig stabilan zárja le.
Ha kifolyt a benzin:

Ne indítsa el a motort.
Ne kísérelje meg a gyújtáskapcsolást.
Tisztítsa meg a berendezést.

FIGYELMEZTETÉS!

Mérgezésveszély! A motort soha ne járassa zárt térben.

Üzemanyag-keverék elkészítése

Csak 50:1 arányú hajtóanyagot használjon.

1. A benzint és a kétütemű motorhoz alkalmas olajat töltse a táblázat szerinti mennyiségben egy megfelelő tartályba.
2. A két alkotórészt alaposan keverje össze.

Táblázat a hajtóanyag-keverék összeál-lításához

Keverés Benzin Keverőo-		laj
50 rész benzin:1 rész keverő olajkétütemű motorhozalkalmas keverőolaj	1 l 20 ml
	3 l 60 ml
	5 l 100 ml

ÜZEMBE HELYEZÉS

FIGYELEM!

Üzembe helyezés előtt szemrevételezéssel mindig ellenőrizze a készüléket.

A készüléket tilos laza, sérült vagy elhasznált vágószerkezettel és/vagy rögzítőrészekkel üzemeltetni.
A motoros kaszát mindig védőpajzzsal használja.
Mindig kövesse a motor gyártója által mellékelt használati utasítást.
Vágó használat előtt a sérülés vagy repedés, cserélje le, ha sérült vagy kopott alkatrészek eredeti tartalék alkatrészeket.

A motor beindítása

VIGYÁZAT!

Mérgezésveszély!

A motort soha ne járassa zárt térben.

Beindítás előtt a vágózsinórokat 13 cm-re rövidítse le, hogy ne terhelje túl a motort.
Vegye figyelembe az üzemeltetési időre vonatkozó nemzeti rendelkezéseket!

Indító csappantyú fokozatai

|↘|	|↓|
CHOKE	RUN

Hidegindítás

FIGYELEM!

Visszarúgás veszélyét!

Az indítózsinórt mindig egyenesen húzza ki. Ne hagyja, hogy hirtelen viss-zaránduljon.

ábra 7

1. A gyújtáskapcsolót állítsa "Start" helyzetbe.
2. Rögzítse a gázkart.

a) A „Rögzítés“ kapcsolót (2) nyomja befele. Ezután egyszerre nyomja meg a gázkart (3) és a gázkar (4) zárat.
b) A „Rögzítés“ kapcsolót eressze el. A gázkar teljes gáznál rögzítésre kerül.

ábra 6

1. Az indító csappantyút (1) állítsa "FOJTÁS" helyzetbe.
2. A (2) üzemanyag-szivattyút (2) 10x nyomja meg.
3. Az indítózsinórt húzza ki 3-4-szer egyenesen, míg a motor hallhatóan indul (robban).
4. A motor beindulása után: az indítócsappantyút állítsa "ÜZEM" helyzetbe.
5. Húzza ki az indítózsinórt, míg a motor beindul.
6. Ha a motor nem indul, ismételje meg az 1-7 lépéseket.

Melegindítás

1. A gyújtáskapcsolót állítsa "Start" helyzetbe.
2. Az indítócsappantyút állítsa "ÜZEM" helyzetbe.
3. A gázkart rögzítse ugyanúgy, mint a "hidegin-dításnál".
4. Az indítózsinórt legfeljebb 6x gyorsan húzza meg.

→ a motor beindul.

1. A gázkart tartsa teljesen lenyomva, amíg a motor nyugodtan nem jár.

Ha a motor nem indul be

1. Az indítócsappantyút állítsa "ÜZEM" helyzetbe.
2. Húzza meg 5x az indítózsinórt.

Ha a motor még mindig nem indul be

1. Várjon 5 percet és próbálja meg a műveletet lenyomott gázkarral.

KEZELÉS

Fünyírás és vágás közben a motort mindig a felső fordulatszám tartományban működtesse.

Biztonsági utasítások

FIGYELEM!

Kövesse a jelen dokumentációban és a készüléken található biztonsági és figyelmeztető utasításokat.

FIGYELEM!

Hosszabb ideig tartó munkálatok esetén a rezgések rendellenességeket okozhatnak a véredényekben, illetve az ujjakon, a kézen, vagy a csuklón található idegekben. A testrészek zsibbadása, szúró, vagy egyéb fájdalom, valamint börelváltozások léphetnek fel. Ezekre utaló jelek esetén vesse magát orvosi vizsgálat alál!

A készülék üzeme közben a zsinórfejet soha ne tartsa térdmagasság felett.
Soha ne dolgozzon sima, síkos emelkedön vagy lejtön.
Ha lejtön kaszál, mindig a vágószerkezet szintje alatt álljon.
A készüléket tilos gyúlékony folyadékok vagy gázok közelében használni - robbanás- és / vagy tűzveszély!
Ha a gép idegen testtel érintkezik:

Kapcsolja ki a motort.
Ellenőrizze, nem sérült-e meg a készülék.

A fünyíró használatában nem járatos személyek a kezelést kikapcsolt motor mellett gyakorolják.

Visszacsapódás elkerülése

FIGYELEM!

Sérülésveszély az ellenőrizetlen viss-zarúgás!

A vágókést ne használja szilárd akadályok közelében.

A sürű növényzet, facsemeték vagy bozót blokkolhatja a vágólapot és leállíthatja a mozgását.

A beszorulást úgy kerülheti el, hogy figyelembe veszi, milyen irányba hajlik a bozót, és az ellenkedő irányból vágja.
Ha a vágólap vágás közben megakad:

Azonnal állítsa le a motort.
A készüléket tartsa olyan magasan, hogy a vágólap ne ugorjon ki vagy ne törjön el.
A megfogott anyagot távolítsa el a késról.

Fünyírás

1. Ellenőrizze a terepet és állapítsa meg a kívánt vágási magasságot.
2. A zsinórfejet a kívánt magasságban vezesse és tartsa.
3. A készüléket sarlószerű mozdulatokkal lendítse egyik helyről a másikra.
4. A zsinórfejet mindig tartsa a talajjal párhuzamosan.

Alacsony nyírás

1. A készüléket kissé megbillentve vezesse előre úgy, hogy az szorosan a talaj szintje felett mozogjon.
2. Nyírás közben a gépet mindig a testétől elfele mozgassa.

Nyírás sövényeknél és alapoknál

FIGYELEM!

Sérülésveszély az ellenőrizetlen viss-zarúgás!

A vágókést ne használja szilárd akadályok közelében.

1. A készüléket lassan és óvatosan mozgassa úgy, hogy a vágózsinór ne ütközhessen akadályba.

Nyírás fatörzsek körül

1. A készüléket óvatosan és lassan mozgassa a fatörzs körül, hogy a vágózsinór ne érjen hozzá a fa kérgéhez.
2. A fatörzsek körül balról jobbra kaszáljon.
3. A füvet és gyomot a zsinór csúcsával érintse és a zsinórfejet kissé billentse előre.

Köfalak, alapok és fák melletti nyírás közben erősebben kopik a vágózsinór.

Kaszálás

1. A zsinórfejet 30 fokos szögben billentse jobbra.
2. A fogantyút állítsa a kívánt pozícióba.

FIGYELEM!

A szétrepülő idegen testek sérülést és anyagi károkatokozhatnak!

A munkaterületröl távolítsa el az idegen anyagokat.

Kaszálás vágókéssel

Ha a vágókéssel kaszál, a vágókést vízszintesen, ív alakban mozgassa egyik helyről a másikra.

A vágókés használata előtt vegye figyelembea következőket:

Használja a tartóhevedert.
Ellenőrizze a vágólap helyes szerelését.
Viseljen védőruhát és védőszemüveget.
A gyomvágó kést ne használja bozót és facsemeték levágására.

FIGYELEM!

Csak eredeti vágókést és tartozékokat használjon! A nem eredeti alkatrészek sérülést és működési zavart okozhatnak a berendezésen!

Kapcsolja ki a motort

1. Eressze el a gázkart és a motort működtesse üresjáratban.
2. A gyújtáskapcsolót állítsa "STOP" helyzetbe.

FIGYELEM!

Sérülésveszély!

A kikapcsolás után a motor még jár.

Vágózsinór hosszának növelése

1. A motort járassa teljes gázzal és a zsinórfejet érintse a talajhoz.

→ A zsinór hossza automatikusan megnő.

A védőpajzson lévő kés lerövidíti a vágózsinórt a megengedett hosszúságúra.

Védőpajzs tisztítása

1. Kapcsolja ki a készüléket.
2. A fümaradványokat óvatosan távolítsa el egy csavarhúzóval vagy egy hasonló szerszámmal.

A védőpajzsot rendszeresen tisztítsa, hogy a tartónyél cső ne melegedjen túl.

KARBANTARTÁS ÉS ÁPOLÁS

Légszűrő

FIGYELEM!

A készüléket soha ne használja légszűrő nélkül. A légszűrőt rendszeresen tisz-títsa. A sérült szűrőt cserélje le.

1. Vegye ki az csillagcsavart, emelje le a fedelet és vegye ki a légszüröt.
2. A légszűrőt szappanos vízzel tisztítsa. Ne használjon benzint!
3. Hagyja a légszüröt kiszáradni.
4. A légszüröt fordított sorrendben szerelje vissza.

Üzemanyagszürő

FIGYELEM!

A készüléket soha ne használja üzemanyagszűrő nélkül. A motor súlyosan megsérülhet.

1. Teljesen vegye le az tartályfedelet.
2. A tartályban lévő üzemanyagot töltse egy megfelelő edénybe.
3. Egy drótkampóval húzza ki a szűrőt a tartályból.
4. A szüröt forgatva húzza le.
5. Cserélje le a szűrőt.

A bowdenek utánállítása

ábra 9

Motoros kaszájának bowdenjeit gyárilag előre beállítottuk. Ha jelentősen megváltoztatja a „kerékpárkormány-fogantyú” pozícióját, az a bowden meghosszabbodásával járhat és a gázkar működési zavarát okozhatja.

Ha a kasza vágószerszáma nem áll meg az indítás és a félgázzár kioldása után, a beállítócsavar (1) segítségével állítsa után a bowdent. Ezt követően ismét biztosított a gázkar helyes működése.

VIGYÁZAT!

Sérülésveszély forgóvágószerszá- mok miatt!

Csak leállított motor mellett állítsa után a bowdeneket.
A működést kizárólag lefektetett kaszán ellenőrizze.

Zsinórvágó kés élesítése

1. Az vágókést vegye le a védőpajzsról.
2. A vágókést helyezze egy satuba és egy lapos reszelővel élesítse meg.
   A reszelőt csak egy irányba húzogassa!

Gyújtógyertya

1. A gyújtógyertyát 12-15 Nm-es nyomatékkal húzza meg.
2. A gyertya csatlakozóját helyezze a gyújtógyertyára.

A gyújtógyertya elektróda távolsága = 0,635 mm [0.025”]. ábra 8

Porlasztó beállítása

A porlasztót gyárilag optimálisan beállítottuk.

TÁROLÁS

VIGYÁZAT!

Tüz- vagy robbanásveszély!

A készüléket ne tárolja nyílt láng vagy hőforrás közelében.

Hosszabb ideig (egész télen át tartó) tárolás előtt ürítse le a benzintartályt.
Csak a szabadban ürítse le a benzintartályt!
Tárolás előtt hagyja lehűlni a motort!

Lépések

1. Ürítse ki az üzemanyagtartályt.
2. Indítsa be a motort és járassa, amíg le nem áll.
3. Hagyja a motort lehülni.
4. A gyújtógyertyát egy gyertyakulccsal oldja ki.
5. Töltsön egy teáskanálnyi kétütemű olajat az égéstérbe.
6. Az indítózsinór többszöri lassú meghúzásával oszlassa el az olajat a motor belsejében.
7. Helyezze vissza a gyújtógyertyát.
8. A készüléket alaposan tisztítsa meg és kezelje le.
9. A készüléket hűvös, száraz helyen tárolja.

VIGYÁZAT!

Tüzveszély!

Feltöltött üzemanyagtartállyal ne tárolja a gépet olyan épületekben, ahol a benzingőzök nyílt lánggal vagy szikrákkal léphetnek kapcsolatba!

ÚJBÓLI ÜZEMBE HELYEZÉS

1. Vegye ki a gyújtógyertyát.
2. Az indítózsinórt gyorsan húzza meg, hogy el- távolítsa az égéskamrában maradt olajat.
3. Tisztítsa meg a gyertyát, ellenőrizze az elektródák távolságát, szükség esetén cserélje le a gyertyát.
4. A készüléket készítse elő a használatra.
5. Az üzemanyagtartályt töltse fel üze- manyag-olaj keverékkel.

HULLADÉKKEZELÉS

A használaton kívüli berendezéseket, elemeket és akkumulátorokat ne helyezze a háztartási hulladék közé.

A csomagolás, a gép és a tartozékok újrahasznosítható anyagokból készültek, ezért ennek megfelelően kell elvégezni a hulladékkezelésüket.

SEGÍTSÉG MEGHIBÁSODÁS ESETÉN

PROBLÉMA LEHETSÉGES OK	JAVÍTÁS
A motor nem indul el Hibás indítás	Tartsa be a használati utasítást
A motor beindul, de azután leáll	Hibás a kar állása a fojtásnál A kart állítsa RUN pozícióba
	A gyújtógyertya szennyezett, rosszul van beállítva vagy hibás	A gyújtógyertyát tisztítsa meg / állítsa be vagy cserélje le
	Az üzemanyagszűrő szennye- zett	Cserélje le a szűrőt
dik teljes teljesítménnyel.	Hibás a kar állása a fojtásnál A kart állítsa RUN pozícióbaA motor beindul,
	A légszűrő szennyezett Tisztítsa meg vagy cserélje le a szűrőt
A motor ugrándozva jár A gyújtógyertya szennyezett, rosszul van beállítva vagy hibás		A gyújtógyertyát tisztítsa meg / állítsa be vagy cserélje le
Túlzottan füstöl a motor Rossz az	üzemanyag keverési arány	Használjon megfelelő üze- manyag keveréket

Ha olyan üzemzavart tapasztal, amely nem szerepel ebben a táblázatban vagy amelyet nem tud elhárítani, forduljon az illetékes vevőszolgálathoz.

EU MEGFELELŐSÉGI NYILATKOZAT

Kijelentjük, hogy ez a termék jelen állapotában megfelel a harmonizált EU-orányelvekben, EU biztonsági szabványokban és a termékre vonatkozó szabványokban megfogalmazott követelményeknek.

Termék Gyártó Meghatalmazott

Gyártási szám EU-irányelvek Harmonizált szabványok

G 230 2305	2006/42/EG	ISO 11806:2009-01
	2004/108/EG	ISO 14982:1998-09
Kötz, 01.06.2012	2000/14/EG (13)
	2002/88/EG

mért: 109 dB(A)	2000 /14/EG függelék V
garantált: 113 dB(A)

GARANCIA

A berendezés esetleges anyag- és gyártási hibáinak kiküszöbölése javítással vagy alkatrészcserével történik a törvényben előírt jótállási időn belül. A jótállás lejáratának határidejét azon ország jogrendszere határozza meg, ahol berendezést megvásárolták.

A garancia kizárólag akkor érvényes, ha:

betartja az ebben a kezelési útmutatóban leírtakat,
■ szakszerűen használja a berendezést,
■ csak eredeti pótalkatrészeket használ.

A garancia nem érvényes:

önkényes szerelési próbálkozások,
önkényes műszaki módosítások,
- nem rendeltetésszerű használat esetén.

A garancia nem vonatkozik:

a használatból eredő festékhibákra,
a kopó alkatrészekre, amelyek a pótalkatrész-katalógusban be annak keretezve [xxx xxx (x)]
belső égésű motorokra (ezekre a mindenkori motorgyártó cég garanciára vonatkozó rendelkezése érvényes).

A garancia az első végfelhasználó vásárlásától lép életbe. Az időpont meghatározásakor a fizetési bizonylaton szereplő dátum a mérvadó. A garanciajeggyel és az eredeti fizetési bizonylattal forduljon a szakkereskedéshez vagy a legközelebbi hivatalos ügyfélszolgálathoz. A vevő eladóval szembeni jogainak törvényes érvényesítési lehetőségeit a jelen nyilatkozat nem befolyásolja.

ORIGINAL BRUGSANVISNING

Indholdsfortegnelse
