BC 4535 IIS Premium - Grästrimmer AL-KO - Gratis bruksanvisning och manual

Produkttyp	Grästrimmer/röjningssåg
Märke	AL-KO
Modell	BC 4535 IIS Premium
Motortyp	2-takt, luftkyld
Cylindervolym	42,7 cm³
Effekt	1,1 kW
Torrvikt	7,6 kg
Tjänstevikt (utan bränsle)	9,0 kg
Tankvolym	1,1 l
Tändning	Elektronisk
Tändstift	L8RTC
Drivning	Centrifugalkoppling
Handtag	Bike-handtag
Garanterad ljudeffektnivå	113 dB
Ljudtrycksnivå	102 dB
Vibration (hand-arm)	≤ 15 m/s² (osäkerhet K = 2,25 m/s²)
Diameter på klipptråd	2,5 mm
Klippbredd (tråd)	41 cm
Klippbredd (kniv)	25 cm
Maximalt motorvarvtal	9 500 r/min
Tomgångsvarvtal	2 800 ± 150 r/min
Varvtal för klippverktyg	7 500 r/min
Medföljande tillbehör	Kniv (ref. 112405), trådhuvud (ref. 112406), axelrem (ref. 411705)
Bränsleblandning	50:1 (bensin/2-taktsolja)
Elektrodavstånd	0,635 mm

Vanliga frågor - BC 4535 IIS Premium AL-KO

Hur startar jag motorn kall?

Sätt tändningslåset på Start, ställ startreglaget på CHOKE, tryck på bränslepumpen 10 gånger, dra sedan i startsnöret 3-4 gånger tills motorn tänder. För sedan reglaget till RUN och dra igen tills motorn startar helt.

Vilken är bränsleblandningens proportion?

Blandningen ska vara 50:1 (50 volymdelar bensin till 1 volymdel 2-taktsolja). Till exempel 1 liter bensin med 20 ml olja.

Hur förlänger jag klipptråden?

Låt motorn gå på fullvarv och slå trådhuvudet mot marken i ryck. Tråden förlängs automatiskt och kniven i skyddsskärmen kapar den till rätt längd.

Vilka är de viktigaste säkerhetsåtgärderna?

Använd alltid skyddsglasögon, hjälm, hörselskydd, handskar och slutna skor. Håll andra personer på minst 15 meters avstånd. Använd aldrig apparaten under påverkan av alkohol eller mediciner.

Hur rengör jag luftfiltret?

Ta bort stjärnskruven och locket, ta ut luftfiltret. Rengör det med tvålvatten (inte bensin), låt det torka, sätt sedan tillbaka i omvänd ordning.

Hur förvarar jag apparaten för vintern?

Töm bränsletanken utomhus, låt motorn gå tills den stannar. Låt svalna, skruva ur tändstiftet, häll en tesked 2-taktsolja i cylindern, dra långsamt i startsnöret flera gånger, sätt tillbaka tändstiftet. Rengör apparaten och förvara den på en sval och torr plats.

Vad gör jag om motorn inte startar?

Kontrollera att startreglaget står på RUN och inte på CHOKE. Rengör eller byt tändstift, luftfilter eller bränslefilter. Se till att bränsleblandningen är korrekt. Om problemet kvarstår, kontakta kundtjänst.

Hur monterar jag klippkniven?

Demontera skyddshuven, ta bort sprinten och flänsen. Placera kniven på drivskivan, sätt på bryggan, skruva fast muttern (observera: vänstergänga) och lås med en sprint. Använd sexkantsnyckeln för att hålla axeln.

Vad är motorns maximala varvtal?

Motorns maximala varvtal är 9 500 r/min. Klippverktygets (knivens) varvtal är 7 500 r/min.

Hur justerar jag Bowdenkablarna om gasreglaget inte fungerar?

Stäng av motorn, använd justerskruven (1) på Bowdenkabeln. Efter justering, kontrollera funktionen med röjningssågen på marken. Om klippverktyget inte stannar när du släpper gasen, justera skruven.

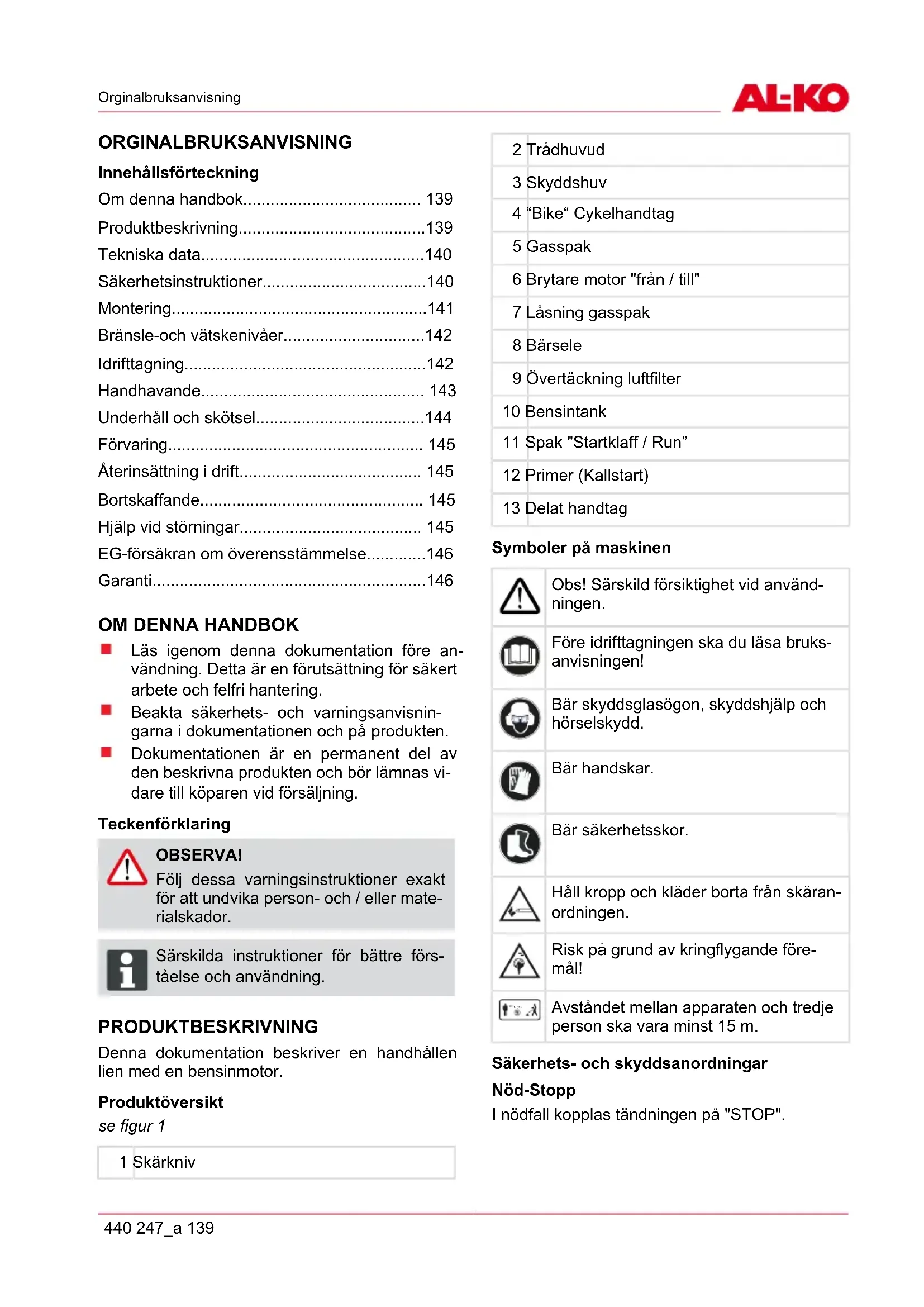

BRUKSANVISNING BC 4535 IIS Premium AL-KO

Innehållsförteckning

Om denna handbok.... 139

Produktbeskrivning....139

Tekniska data....140

Säkerhetsinstruktioner....140

Montering....141

Bränsle-och vätskenivåer....142

Idrifttagning....142

Handhavande.... 143

Underhåll och skötsel....144

Förvaring.... 145

Återinsättning i drift.... 145

Hjälp vid störningar.... 145

EG-försäkran om överensstämmelse......146

Garanti....146

OM DENNA HANDBOK

Läs igenom denna dokumentation före användning. Detta är en förutsättning för säkert arbete och felfri hantering.
Beakta säkerhets- och varningsanvisningarna i dokumentationen och på produkten.
Dokumentationen är en permanent del av den beskrivna produkten och bör lämnas vidare till köparen vid försäljning.

Teckenförklaring

OBSERVA!

Följ dessa varningsinstruktioner exakt för att undvika person- och / eller materialskador.

Särskilda instruktioner för bättre förståelse och användning.

PRODUKTBESKRIVNING

Denna dokumentation beskriver en handhållen lien med en bensinmotor.

Produktöversikt

se figur 1

1 Skärkniv

2 Trådhuvud

3 Skyddshuv

4 "Bike" Cykelhandtag

5 Gasspak

6 Brytare motor "från / till"

7 Låsning gasspak

8 Bärsele

9 Övertäckning luftfilter

10 Bensintank

11 Spak "Startklaff / Run"

12 Primer (Kallstart)

13 Delat handtag

Symboler på maskinen

Obs! Särskild försiktighet vid användningen.

Före idrifttagningen ska du läsa bruksanvisningen!

Bär skyddsglasögon, skyddshjälp och hörselskydd.

Bär handskar.

Bär säkerhetsskor.

Håll kropp och kläder borta från skäranordningen.

Risk på grund av kringflygande före- mål!

Avståndet mellan apparaten och tredje person ska vara minst 15 m.

Säkerhets- och skyddsanordningar

Nöd-Stopp

I nödfall kopplas tändningen på "STOP".

Stenslag-skyddssköld

Skyddar användaren från ivägslungade föremål. Den integrerade kniven kortar skärtråden till den tillåtna längden.

OBSERVA!

Skaderisk!

Säkerhets- och skyddsanordningar får inte sättas ur funktion.

Delat handtag

Med hjälp av det delade handtaget kan du enkelt fälla samman Motorsense, ta isär den efter klippningen och förvara platseffektivt.

TEKNISKA DATA

BC 4535 II

Motortyp 2-takts, luftkyld
Slagvolym 42,7 cm3
Effekt 1,1 kW
Torrvikt 7,6 kg
Driftsvikt utan bensin 9,0 kg
Bränsletankvolym 1,1 l
Tändning elektronisk
Tändstift L8RTC
Drivning Centrifugalkoppling
Handtag „Bike“-handtag

Ljudeffektnivå 113 dB ± LpA 3 bdB
Ljudtrycksnivå	102 dB
Vibration	≤ 15 m/s2 osäkerhet K 2,25 m/s2
Tråddiameter	2,5 mm
Skärbredd tråd	41 cm
Skärbredd skärblad	25 cm
Varvtal motor max	9.500 U/min
Varvtal motor tomgång	2800 ± 150 U/min
Varvtal verktyg (kniv)	7.500 U/min

Tillbehör knivblad	Tillbehör trådhuvud	Tillbehör bärrem
art. nr. 112405	art. nr. 112406	art. nr. 411705

SÄKERHETSINSTRUKTIONER

Använd endast maskinen när den är i tekniskt felfritt tillständ
Åsidosätt inte säkerhets- och skyddsanordningar
- Apparaten får inte köras med andra skärverktyg eller påbyggnadsapparater.
Bär lämpliga arbetskläder:
Långa byxor, kraftiga skor, handskar.
skyddsglasögon, skyddshjälp och hör- selskydd.
Se till att stå stadigt vid arbetet.

Använd inte apparaten under inverkan av alkohol, droger eller mediciner.
Manövrera alltid maskinen med båda händerna.
Håll handtagen torra och rena.
Håll kropp och kläder borta från skäranordningen.
Håll andra personer borta från riskområdet.
Ta bort främmande föremål i arbetsområdet.
Håll alltid skyddsskölden, trådhuvudet och motorn fria från gräsrester.

När maskinen lämnas:

Stäng av motorn
Vänta tills knivarna står stilla

Lämna inte maskinen utan uppsikt.
Barn eller andra personer som inte har läst bruksanvisningen får inte använda maskinen
Före användning ska du se till att alla skruvar, muttrar och bultar på maskinen sitter ordentligt.
Sätt klingskyddet inte alltid innan du transporterar enheten eller kniven eller butik.

MONTERING

OBSERVA!

Maskinen får inte användas förrän den är fullständigt monterad.

1. Lägg gummimanschett (3) över skaftet.
2. Med hjälp av fyra insexbultar (1) fästs den undre klammern (2) och mellanstycket (4).
3. Lägg handtagsstång (5) i handtagshållaren och fäst med den övre klammern (6) och de fyra insexbultarna (7).

Montera skyddshuv

se figur 3

1. Lägg små metallblad (2) under skyddshuven (3).
2. Fixera vid pelaren med fyra skruvar (1).

Kniven som är integrerad i skyddshuven, skär av skärtråden automatiskt till den optimala längden.

Montera bygel

se bild 14

1. Skjut in bygelns nedre halva i hållaren.
2. Snäpp fast knappen.
3. Skruva fast hållaren.

Montera bygel

se bild 11

1. Lossa läsmuttern (a -1) och dra ut sprinten (a -2) lite.

2. Sätt i den nedre bygeln med skyddskåpan (a -3) i den övre bygeln.

⇒ För in styrspåret på sprintsidan.

1. Släpp sprinten igen (b -1) och fixera den nedre bygeln med läsmuttern (b -2).

Demontera bygel

se bild 11

1. Lossa låsmuttern (c -1) och dra ut sprinten (c -2) lite.
2. Dra ut den nedre bygeln med skyddskåpan (d -1) från den övre bygeln.

→ Motorsense kan sparas platseffektivt.

Montera skärkniven

se figur 4

1. Demontera det halva lilla eggskyddet på skyddshuven.
2. Ta bort saxpinnen (8) och flänsen (5).
3. Lägg skärkniven (4) på medbringarskivan (2), så att hålet i skärkniven precis ligger över medbringarskivans styrcirkel.
4. Stick sen på flänsen (5) på skärkniven så att den flata sidan ligger mot skärkniven.
5. Skruva fast fastsättningsmuttern (7) på styr- dornen (1). Stick då sexkantnyckel (3) in i det avsedda hålet och dra fast med nyckeln.

→ Observera: Vänstergänga!

1. Ta bort saxpinnen och flänsen.
2. Stick in sexkantnyckel (3) i ihålet i medbringarskivan (2) och skruva på trådhuvudet (4) på styrdornen på drivaxeln (1).

→ Observera: Vänstergänga!

1. Lås medbringarskivan med sexkantnyckel för att dra fast trådhuvudet.

Ställa in axelselen

se figur 10

1. Dra axelselen först över den vänstra axeln.
2. Haka in förslutningskrokarna i öglan.
3. Prova fram sellängden med några svängrörelser, utan att starta motorn.

Trådhuvudet eller skärkniven måste löpa parallellt med marken.

OBSERVA!

Använd alltid axelselen vid arbetet. Axelselen hakas in först efter motorstarten, i tomgång.

BRÄNSLE-OCH VÄTSKENIVÅER

Säkerhet

WARNING!

Brandfara! Bensin är mycket lättantändligt!

Förvara bensin enbart i behållare som är avsedda för detta
Tanka aldrig inomhus
Rök inte vid tankning
- Öppna inte tanklocket när motorn är igång eller varm
Byt ut skadad tank eller skadat tanklock
Stäng alltid tanklocket ordentligt
Om bensin rinner ut:

Starta inte motorn
■ Undvik tändningsförsök
Rengör maskinen

WARNING!

Låt aldrig motorn gå i slutna utrymmen. Förgiftningsrisk!

Framställa bränsleblandning

Använd bara bränsleblandning i förhållande 50:1.

1. Häll bensin och 2-taktsolja i lämplig behållare enligt tabellen.
2. Blanda de båda delarna ordentligt.

Tabell för bränsle-blandningsförhållanden

Blandningsförlopp Bensin Bland-

		ningsolja
50 delar bensin:1 del blandningsolja2-takts bland-ningsolja	1 l 20 ml
	3 l 60 ml
	5 l 100 ml

IDRIFTTAGNING

OBSERVA!

Före idrifttagningen ska du alltid genomföra en visuell kontroll.

Har apparaten lösa, skadade eller slitna knivar och/eller fästdelar så får den inte användas.
Kör alltid motorknivarna med skyddssköld.

Beakta alltid den medföljande bruksanvisningen från motortillverkaren
Cutting före användning för skador eller sprickor, byt ut skadade eller slitna delar med originaldelar.

Starta motorn

WARNING!

Låt aldrig motorn gå i slutna utrymmen. Förgiftningsrisk!

Korta av skärträden till 13 cm innan start, för att inte överbelasta motorn.
Beakta de landsspecifika bestämmelserna för driftstiderna

Startklaffsteg

|↘|	|↑|
CHOKE	RUN

Kallstart

OBSERVA!

Risken för kast!

Dra alltid startsnöret rakt ut. Släpp inte startsnöret så att det snärtar tillbaka.

se figur 7

1. Ställ tändningen i position "Start".
2. Fastställ gasspaken.

a) Tryck "Lock off"-brytaren (2) inåt. Tryck samtidigt gasspaken (3) och gasspakspärren (4).

b) Släpp "Lock off"-brytaren. Gasspaken hakar in på full gas.

se figur 6

1. Ställ startklaffen (1) i position "CHOKE".
2. Tryck på bränslepumpen (2) 10 gånger.
3. Dra ut startsnöret 3-4 gånger rakt, tills motorn hörs starta kortvarigt (tänder).
4. Efter motorstart: Ställ startklaffen på "RUN".
5. Dra ut startsnöret tills motorn startar.
6. Startar inte motorn, upprepa steg 1-7.

Varmstart

1. Ställ tändningen i position "Start".
2. Ställ startklaffen i position "RUN".
3. Lås gasspaken som under "Kallstart".
4. Dra startsnöret maximalt 6 gånger.

→ motorn startar.

1. Håll gasspaken helt intryckt, tills motorn går lugnt.

Motorn startar inte

1. Ställ startklaffen i position "RUN".
2. Dra i startsnöret 5 gånger.

Startar fortfarande inte motorn

1. Vänta 5 minuter och prova igen med intryckt gasspak.

HANDHAVANDE

Under trimning och klippning ska motorn alltid gå i det övre varvtalsområdet.

Säkerhetsinstruktioner

OBSERVA!

laktta säkerhetsanvisningarna och varningshänvisningarna i den här dokumentation och på produkten.

OBSERVA!

Vid längre arbeten kan det uppstå störningar i blodkärlen eller nervsystemet i fingrar, händer eller handleder, på grund av vibrationer. Domningar, stickningar, smärtor eller hudförändringar kan uppträda på kroppsdelar. Låt göra en medicinsk undersökning vid dessa tecken!

Håll aldrig skäranordningen över knähöjd, när apparaten är i drift.
Arbeta aldrig på en hal, halkig kulle eller lutning.
Vid klippning i lutningar stå alltid under skäranordningen.
Använd aldrig apparaten i närheten av lättantändliga vätskor eller gaser - explosions- och brandrisk!
Efter kontakt med ett främmande föremål:

Stäng av motorn.
- Kontrollera om apparaten har skador.

■ Personer som inte är vana vid trimmern, bör öva hanteringen med avstängd motor.

Undvik returslag

OBSERVA!

Risk för skador genom okontrollerad kast!

Använd inte skärkniven i närheten av fasta hinder.

Tät vegetation, unga träd eller snår, kan blockera skärbladet och få det att stoppa.

Undvik blockering genom att se vilket håll snåren lutar och skär dem från andra hållet.
När skärbladet fastnar vid klippning:

Stäng genast av motorn.
Lyft upp apparaten i höjden, så att skärbladet inte brister.
Ta bort fastnat material från skäret.

Trimma

1. Kontrollera terrängen och fastställ önskad skärhöjd.
2. För trådhuvudet till önskad höjd och håll.
3. Sväng apparaten i halvcirkelformade rörelser från sida till sida.
4. Håll alltid skärhuvudet parallellt till marken.

Låg trimning

1. För apparaten med lätt lutning framåt, så att den rör sig knappt över marken.
2. Trimma alltid bort från kroppen.

Trimning vid staket och fundament

OBSERVA!

Risk för skador genom okontrollerad kast!

Använd inte skärkniven i närheten av fasta hinder.

1. För apparaten långsamt och försiktigt, utan att läta tråden träffa på något hinder.

Trimning runt träd

1. För apparaten långsamt och försiktigt runt trädstammarna, så att skärträden inte berör trädbarken.
2. Klipp runt trädstammarna från vänster till höger.
3. Ta bort gräs och ogräs med spetsen av träden och luta trådhuvudet lätt framåt.

Trimning vid stenmurar, fundament och träd leder till en ökad trådförslitning.

Klippa

1. Luta trådhuvudet i 30° vinkel åt höger.
2. Ställ handtaget i önskat läge.

OBSERVA!

Skaderisk för personer och föremål genom ivägslungadeföremål!

Ta bort främmande föremål ifrån arbet-sområdet.

Klippa med skärkniv

Vid klippning med skärkniv förs skärkniven i en vågrät, bågformad rörelse från ena sidan till den andra.

Innan man använder skärkniven ska detta också beaktas:

Använd bärsle.
Kontrollera att skärbladet sitter korrekt.
Bär skyddskläder och ögonskydd.
Använd inte ogrässkärbladet för klipning av snår och unga träd.

OBSERVA!

Använd bara original skärkniv och tillbehör! Inte originaldelar kan leda till personskador och funktionsstörningar på apparaten!

Stäng av motorn

1. Släpp gasspaken och låt motorn gå i tomgång.
2. Ställ tändningen i position "STOP".

OBSERVA!

Skaderisk!

Motorn fortsätter att gå efter avstängning.

Förlänga skärtråden

1. Kör motorn med fullgas och tippa skärhuvudet mot marken.
   ⇒ Tråden förlänger sig automatiskt.

Kniven i skyddsskölden kortar skärtråden till den tillåtna längden.

Rengör skyddsskölden

1. Stäng av apparaten.
2. Ta bort klipprester försiktigt med en skruvmejsel o.dyl.

Rengör skyddsskölden regelbundet, för att undvika en överhettning av skaftröret.

UNDERHÅLL OCH SKÖTSEL

Luftfilter

OBSERVA!

Kör inte apparaten utan luftfilter. Rengör luftfiltret regelbundet. Byt skadat filter.

1. Ta bort stjärnskruv, lock och ta ut luftfiltret.
2. Rengör luftfiltret med vatten och tvål. Använd inte bensin!
3. Låt luftfiltret torka.
4. Montera in luftfiltret i omvänd ordning.

Bränslefilter

OBSERVA!

Kör inte apparaten utan bränslefilter. Svåra motorskador kan vara följden.

1. Ta av tanklocket helt.
2. Töm över befintlig bensin i en lämplig behållare.
3. Dra ut filtret ur tanken med en trådkrok.
4. Dra av filtret med en vridrörelse.
5. Byt filter.

Ställa in bowdenwirar

se figur 9

Bowdenwirarna på din röjsåg har förinställts på fabriken. Om läget på "Bike-handtaget" ändras krafigt, kan bowdenwiren bli förlängd och medföra en störning på gasreglagets funktion.

Om röjsågens skärverktyg inte stannar efter startning och släppning av halvgasspärren, måste bowdenwiren efterjusteras med inställningsskruven (1). Därefter är gasreglagets funktion korrekt igen.

RISK!

Skaderisk pga roterandeskärverktyg!

Efterjustera bowdenwirar endast vid avstängd motor.
- Kontrollera funktionen endast vid liggande röjsåg.

1. Lossa skärkniven skyddsskölden.
2. Fäst skärkniven i ett skruvstycke och slipa den med en flatfil.

Fila bara i en riktning!

Tändstift

1. Dra åt tändstiftet med ett vridmoment på 12-15 Nm.

2. Sätt på tändstiftskontakten på tändstiftet.

Tändstiftets elektrodavständ = 0,635 mm [0.025 ^“ ]. se figur 8

Förgasarinställning

Förgasaren är optimalt inställd från fabriken.

FÖRVARING

RISK!

Brand och explosionsrisk!

Lagra inte motorn framför öppen eld eller värmekällor.

Töm bensintanken vid längre lagring (över vintern).
Töm bensintanken bara ute i det fria.
Låt motorn svalna innan lagringen.

Arbetssteg

1. Töm bränsletanken.
2. Starta motorn och låt den gå på tomgång tills den stannar.
3. Låt motorn svalna.

4. Lossa tändstiftet med en tändstiftsnyckel.

5. Häll in en tesked 2-taktsolja i förbränningsrummet.

6. För att fördela oljan i motorns inre, drar man sakta i startsnöret några gånger.
7. Sätt åter in tändstiftet.
8. Rengör och underhåll apparaten grundligt.
9. Lagra apparaten på en torr och sval plats.

RISK!

Brandrisk!

Förvara inte tankad maskin i byggnader, där bensinångorna kan komma i kontakt med öppen eld eller gnistor!

ÅTERINSÄTTNING I DRIFT

1. Ta bort tändstiftet.
2. Dra snabbt i startsnöret för att avlägnsa kvarbliven olja ur förbränningsrummet.
3. Rengör tändstiftet, kontrollera elektrodavståndet, byt vid behov.
4. Förbered apparaten för användning.
5. Fyll på tanken med rätt bränsle-olje-blandning.

BORTSKAFFANDE

Uttjänta apparater, batterier och laddare får inte slängas i hushållsavfallet!

Förpackning, maskin och tillbehör är tillverkade av återvinningsbara material och ska bortskaffas till återvinningsstation.

HJÄLP VID STÖRNINGAR

PROBLEM MÖJLIGA ORSAKER KORREKTUR
Motorn startar inte Felaktigt startförfarande Läs bruksanvisningen
Motorn startar, men går inte vi-dare	Felaktig spakposition på start-klaffen	Sätt spaken på "RUN"
	Försmutsade eller fel inställt tändstift	Rengör tändstiftet, ställ in eller byt
	Försmutsat bränslefilter Byt filter
med full effekt.	Felaktig spakposition på start-klaffen	Sätt spaken på "RUN"Motorn startar, me
	Försmutsat luftfilter Rengör filter eller byt
Motorn går ojämnt Försmutsade eller fel inställt tändstift.		Rengör tändstiftet, ställ in eller byt
För mycket rök	Fel bränsleblandning	Använd rätt bränsleblandning

Vid störningar som inte finns med i tabellen eller som ni inte själv kan åtgärda, vänder ni er till vår kundtjänst.

EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Härmed försäkrar vi att denna produkt, i det utförande den tillverkats i, motsvarar de harmoniserade kraven för EU-direktiv, EU-säkerhetsstandarder och de produktspecifika standarderna.

Produkt Tillverkare Företrädare

uppmätt: 109 dB(A)garanterad: 113 dB(A)

Överensstämmelsevärdering

2000 /14/EG bilaga V

GARANTI

Eventuella material- eller tillverkningsfel åtgärdas av oss under den lagstadgade garantitiden genom reparation eller ersättningsprodukt, efter vårt gottfinnande. Garantitiden bestäms av gällande lag i det land där produkten köptes.

Vår garantiförsäkran gäller enbart om:

■ den här bruksanvisningen beaktas
■ produkten hanteras fackmässigt
■ originalreservdelar används

Garantin upphör att gälla vid:

■ egenmäktiga reparationsförsök
■ egenmäktiga tekniska förändringar
icke avsedd användning

Garantin gäller inte för:

■ lackskador som beror på normal användning
slitdelar som är märkta med en ram [xxx xxx (x)] på reservdelskortet
förbränningsmotorer (här gäller respektive motortillverkares garantibestämmelser)

Garantitiden inleds i och med den första slutkundens köp av produkten. Datum på inköpsbeviset gäller. Kontakta återförsäljaren eller närmaste auktoriserade serviceställe under uppvisande av denna förklaring och inköpsbeviset i original. Köparens lagstadgade anspråk gentemot försäljaren berörs inte av denna förklaring.

ORIGINAL BRUKSANVISNING

Innhold

Om denne håndboken.... 147

Produktbeskrivelse.... 147

Bowdenkabler skal kun etterjusteres när motoren er slått av.
Funksjonene skal kun kontrolleres när ljäen ligger.

Slipe trådkniven
