Produkttyp	Gräsklippare (basenhet Multitool)
Märke	AL-KO
Modell	MT 40
Avsedd användning	Hushåll, amatörträdgårdsskötsel
Strömförsörjning	Avtagbart litiumjonbatteri (4 Ah eller 5 Ah)
Kompatibla tillbehör	Kantklippare GTA 4030, häcksax HTA 4045, grensax CSA 4020, röjsåg BCA 4030
Motor	Borstlös elmotor
Säkerhetsbrytare	Upplåsningsknapp + På/Av-brytare
Justerbart handtag	Ja, justerbar position för komfort
Transportrem	Ingår, justerbar
Batteriladdningsindikator	LED på batteriet (grön/röd)
Garanterad ljudeffektnivå	Upp till 96 dB(A) beroende på tillbehör
Vibrationsnivå	Varierande, använd antivibrationshandtag
Underhåll och rengöring	Rengör med torr trasa, nedsänk inte
Förvaring	Torr plats, frostfritt, utom räckhåll för barn
Reservdelar	Använd endast originaldelar från AL-KO
Garanti	Lagstadgad garanti mot tillverkningsfel (längd beroende på land)
Tillämpade standarder	EN 60335-1, EN 50636-2-91, etc.

Vanliga frågor - MT 40 AL-KO

Hur laddar jag batteriet till AL-KO MT 40?

Använd endast den medföljande AL-KO-laddaren. Anslut laddaren till ett vägguttag och sätt i batteriet. Batteriet är delvis laddat vid leverans; ladda det fullt före första användning. Laddningen kan avbrytas utan skada.

Hur monterar jag det justerbara handtaget?

Lossa vridknappen eller distansdelen på handtaget. Placera handtagsfästet mellan de två gummielementen på basenheten, rikta handtaget så att ribban passar in i skåran på stången. Välj position (långa eller korta armar) och dra åt knappen.

Vad gör jag om tillbehörets motor inte fungerar?

Kontrollera om batteriet är laddat och korrekt isatt. Om problemet kvarstår, rengör de elektriska kontakterna på basenheten, förlängningsröret och tillbehöret. Om motorn fungerar intermittent kan strömbrytaren vara defekt; kontakta AL-KO kundservice.

Hur kontrollerar jag batteriets laddningsnivå?

På batteriets framsida trycker du på knappen på kontrollfältet. Lysdioderna tänds: grön (100%), grön (50-100%), grön (<50%) eller röd (tom eller extrem temperatur).

Vilka tillbehör är kompatibla med basenheten MT 40?

Basenheten MT 40 kan användas med följande tillbehör: adapter för kantklippare GTA 4030, häcksax HTA 4045, grensax på stång CSA 4020 och röjsåg BCA 4030. Varje tillbehör beskrivs i en separat bruksanvisning.

Hur monterar jag tillbehöret och basenheten?

Rikta in pilarna på kopplingen och dess motsvarande del, montera ihop tills det tar stopp, sätt sedan i greppdelen och vrid den i riktning mot stängt lås. För att separera, vrid i riktning mot öppet lås och dra isär.

Vilka är de viktigaste säkerhetsföreskrifterna?

Använd skyddsglasögon, åtsittande kläder och hörselskydd. Håll barn och djur på avstånd. Använd inte maskinen i regn. Ta ur batteriet före allt underhåll. Läs hela bruksanvisningen noggrant.

Hur underhåller och rengör jag maskinen?

Stäng av maskinen och ta ur batteriet. Rengör plastdelarna med en torr trasa; använd inte rengöringsmedel eller lösningsmedel. Kontrollera de elektriska kontakterna: om de är oxiderade, rengör dem med en fin stålborste och spraya med ett speciellt kontaktspray.

Vad gör jag om batteriets användningstid minskar?

Om batteriet har nått sin livslängd, byt ut det endast mot ett original AL-KO-batteri (modell B150 Li eller B200 Li). Använd inte inkompatibla batterier.

Hur förvarar jag maskinen på vintern?

Rengör maskinen noggrant, sätt på skyddskåporna. Förvara den på en torr, stängd och frostfri plats. Ta ur batteriet och förvara det separat på en torr plats med måttlig temperatur (10–30 °C).

BRUKSANVISNING MT 40 AL-KO

Innehållsförteckning

1 Om denna bruksanvisning 155

1.1 Teckenförklaring och signalord 155

2 Produktbeskrivning 155

2.1 Avsedd användning.... 155

2.2 Förutsebar felanvändning.... 155

2.4 Produktöversikt.... 156

3.1 Allmänna säkerhetsanvisningar för elverktyg 156

3.1.1 Elsäkerhet 156

3.1.3 Använda och hantera elverktyget.... 158

3.1.4 Säkerhet på arbetsplatsen 159

3.1.5 Använda och hantera det batteridrivna verktyget.... 159

3.1.6 Service 160

3.2 Säkerhet för människor, djur och egendom 160

3.2.1 Vibrationsbelastning 161

3.2.2 Buller 162

3.3 Säkerhetsanvisningar för manövrering.... 162

3.3.1 Säkerhetsanvisningar till batteri 163

3.3.2 Säkerhetsanvisningar till laddare 164

4 Montering och idrifttagning 165

4.1 Ladda batteriet (01) 165

4.2 Sätta i och ta ur batteriet (02).... 165

4.3 Montera handtagen (03, 04).... 165

4.4 Sätta ihop basredskap och tillsats och ta isär dem (05).... 165

4.5 Sätta på axelremmen på basredskapet (06) 166

5 Användning.... 166

5.1 Sätta på och stänga av redskapet (07) 166

5.2 Fastställa batteriets laddningsstatus (08).... 166

6 Underhåll och skötsel 166

7 Transport 167

8 Förvaring.... 167

9 Återvinning.... 167

10 Felavhjälpning.... 168

11 Garanti 169

12 EG-försäkran om överensstämmelse 169

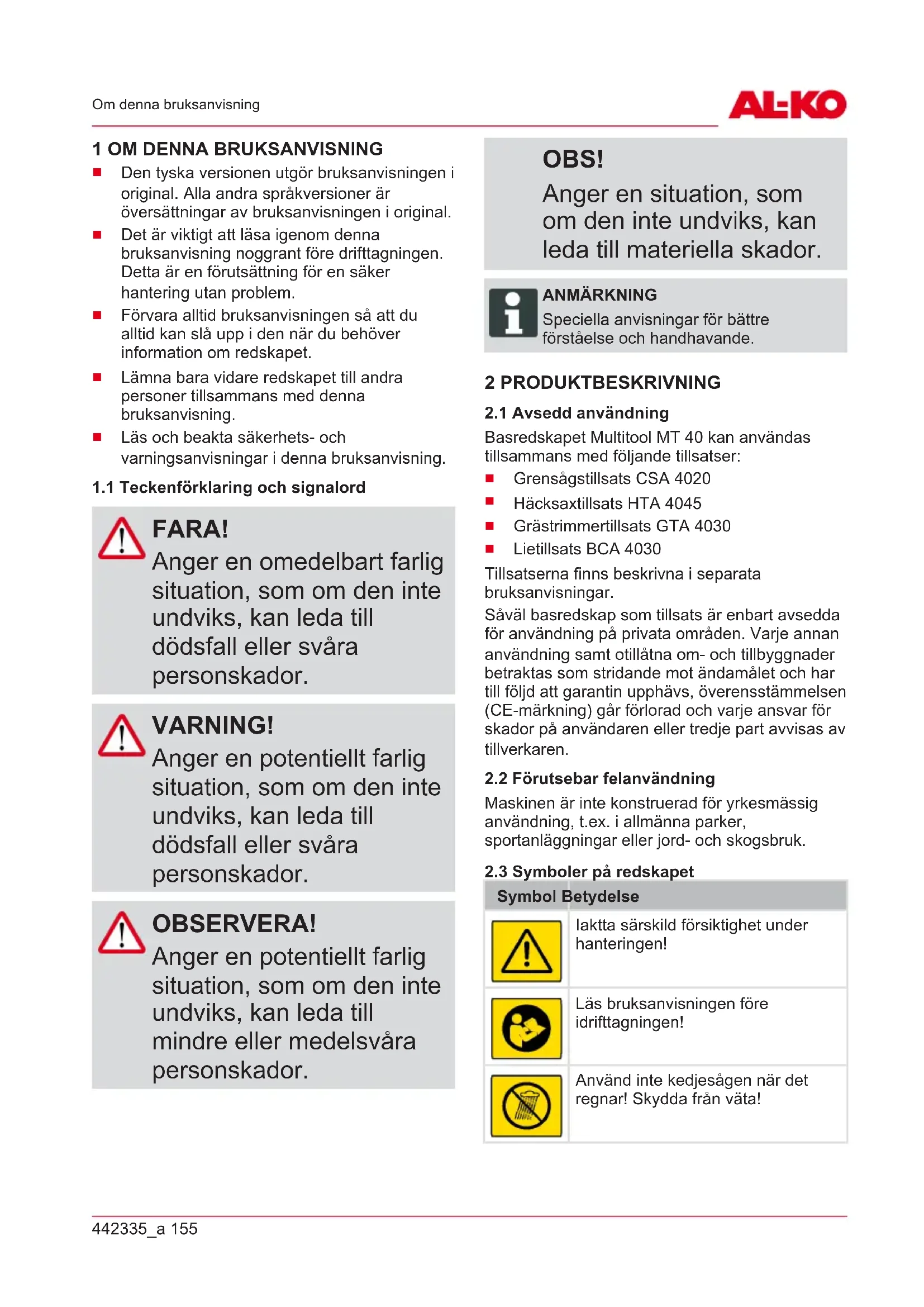

1 OM DENNA BRUKSANVISNING

Den tyska versionen utgör bruksanvisningen i original. Alla andra språkversioner är översättningar av bruksanvisningen i original.
Det är viktigt att läsa igenom denna bruksanvisning noggrant före drifttagningen. Detta är en förutsättning för en säker hantering utan problem.
Förvara alltid bruksanvisningen så att du alltid kan slå upp i den när du behöver information om redskapet.
Lämna bara vidare redskapet till andra personer tillsammans med denna bruksanvisning.
Läs och beakta säkerhets- och varningsanvisningar i denna bruksanvisning.

1.1 Teckenförklaring och signalord

FARA!

Anger en omedelbart farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.

WARNING!

Anger en potentiellt farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.

OBSERVERA!

Anger en potentiellt farlig situation, som om den inte undviks, kan leda till mindre eller medelsvåra personskador.

OBS!

Anger en situation, som om den inte undviks, kan leda till materiella skador.

ANMÄRKNING

Speciella anvisningar för bättre förståelse och handhavande.

2 PRODUKTBESKRIVNING

2.1 Avsedd användning

Basredskapet Multitool MT 40 kan användas tillsammans med följande tillsatser:

■ Grensågstillsats CSA 4020
Häcksaxtillsats HTA 4045
Grästrimmertillsats GTA 4030
Lietillsats BCA 4030

Tillsatserna finns beskrivna i separata bruksanvisningar.

Såväl basredskap som tillsats är enbart avsedda för användning på privata områden. Varje annan användning samt otillåtna om- och tillbyggnader betraktas som stridande mot ändamålet och har till följd att garantin upphävs, överensstämmelsen (CE-märkning) går förlorad och varje ansvar för skador på användaren eller tredje part avvisas av tillverkaren.

2.2 Förutsebar felanvändning

Maskinen är inte konstruerad för yrkesmässig användning, t.ex. i allmänna parker, sportanläggningar eller jord- och skogsbruk.

laktta särskild försiktighet under hanteringen!

Läs bruksanvisningen före idrifttagningen!

Använd inte kedjesågen när det regnar! Skydda från väta!

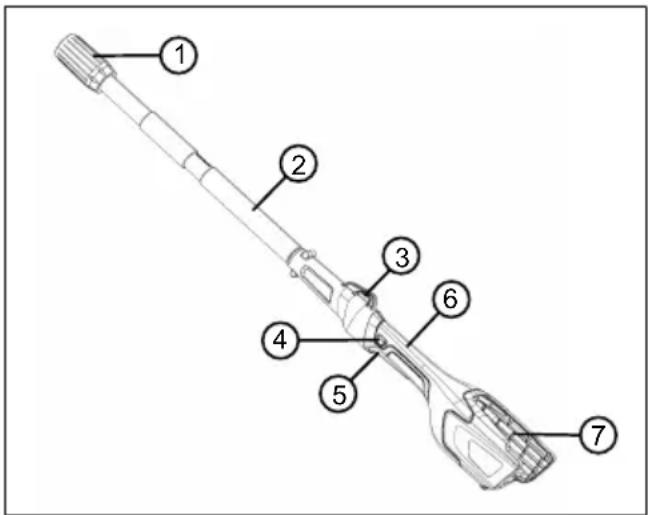

2.4 Produktöversikt

1 Koppling för förlängningsrör och tillsats

2 Främre handtag

3 Ögla för axelrem

4 Spärr för av/påbrytare

5 Av/på-brytare

6 Bakre handtag

7 Batterihållare med batterifack

3 SÄKERHETSANVISNINGAR

3.1 Allmänna

säkerhetsanvisningar för elverktyg

WARNING!

Läs igenom alla säkerhetsanvisningar, anvisningar, bilder och tekniska data som gäller för detta elverktyg.

Om säkerhetsanvisningar och annan information inte beaktas finns det risk för elstötar, brand och/eller allvarliga personskador.

Förvara

säkerhetsanvisningar och information på ett säkert ställe för framtida bruk.

Begreppet "elverktyg" som används i

säkerhetsanvisningarna avser

nätdrivna elverktyg (med

nätkabel) och batteridrivna

elverktyg (utan nätkabel).

3.1.1 Elsäkerhet

■ Undvik kroppskontakt med jordade ytor, såsom rör, element, spisar och kylskåp. Risken för elstötar ökar när din kropp är jordad.

■ Utsätt inte elverktyg för regn och väta. Om vatten tränger in i elverktyg risken för elektriska slag.

• Var uppmärksam, vaksam och använd sunt förnuft vid arbete med ett elverktyg. Använd inte elverktyg om du är trött eller är påverkad av droger, alkohol eller läkemedel. Ett ögonblicks ouppmärksamhet när du använder elverktyget kan leda till allvarliga personskador.
  Bär personlig skyddsutrustning och använd alltid skyddsglasögon. Beroende på elverktygets typ och arbetssituationen ska alltid personlig skyddsutrustning, t.ex. andningsskydd, halksäkra skor, skyddshjälm eller hörselskydd användas för att minska risken för skador.
  Se till att maskinen inte kan startas oavsiktligt. Försäkra dig om att elverktyget har slagits ifrån innan du ansluter det till strömförsörjningen eller ansluter batteriet, eller om du lyfter och bär det. Risk för olyckor om du håller ett

finger på strömbrytaren medan du bär elverktyget, eller elverktyget är tillslaget när du ansluter det maskinen till strömförsörjningen.

■ Ta bort justeringsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel som sitter i en roterande komponent kan orsaka personskador.
■ Undvik att arbeta i onormala kroppsställningar. Se till att du står stadigt och alltid håller balansen. På så sätt kan du bättre kontrollera det eldrivna redskapet i en oförutsedd situation.
Bär lämpliga kläder. Bär inga löst sittande kläder eller smycken. Håll här, kläder och handskar borta från rörliga delar. Löst sittande kläder, smycken eller längt här kan fastna i de rörliga delarna.
- Om anordningar för dammuppsugning eller dammupptagning kan monteras ska de anslutas och användas på föreskrivet sätt. Användning av dammuppsugning kan minska risken för skador förorsakade av damm.

■ Skapa ingen falsk säkerhet och missakta inte säkerhetsreglerna för elverktyg, även om du har använt verktyget ofta och känner till dess funktioner.
Inom bråkdelar av sekunder kan ett nonchalant beteende orsaka allvarliga personskador.

3.1.3 Använda och hantera elverktyget

• Överbelasta inte elverktyget. Använd ett elverktyg som är avsett för det arbete du utför. Med ett passande elverktyg arbetar du bättre och säkrare i det angivna effektområdet.

■ Använd inte elverktyg med defekta strömbrytare. Ett elverktyg som inte längre kan kopplas till eller ifrån är farligt och måste repareras.

Dra ut kontakten ur eluttaget och/eller ta ut batteriet innan du gör inställningar, byter tillbehörsdelar eller lägger undan elverktyget. Dessa försiktighetsåtgärder förhindrar att elverktyget startas oavsiktligt.

■ Förvara elverktyg som inte används utom räckhåll för barn. Låt inte personer som

saknar kunskaper eller inte har läst dessa anvisningar använda elverktyget.

Elverktyg är farliga om de används av oerfarna personer.

• Var noga med underhållet av elverktyg och insatsverktyg. Kontrollera att rörliga delar fungerar felfritt och inte kläms fast. Kontrollera också att inga andra delar är skadade och påverkar elverktygets funktion. Lämna in verktyget för att reparera skadade delar innan det tas i bruk. Många olyckor orsakas av dåligt underhållna elverktyg.

Se till att skärverktygen är vassa och rena. Ordentligt skötta skärverktyg med vassa kanter fastnar inte lika lätt och är lättare att manövrera.

■ Använd elverktyg, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetssituationen och det arbete som ska utföras. Om elverktyget används till andra syften än avsedda användningar kan leda till farliga situationer.

Håll handtagen torra, rena och fria från olja och fett.
Om handtagen är smorda kan elverktyget inte manövreras och hållas under kontroll i en oförutsedd situation.

3.1.4 Säkerhet på arbetsplatsen

Se till att arbetsområdet är städat och har god belysning. Risk för olyckor om arbetsområdet är ostädat eller dåligt belyst.

Arbeta inte med elverkyget i explosionsfarlig miljö där brandfarliga vätskor, gaser eller damm. Elverktyg genererar gnistor som kan antända damm eller ångor.

Håll barn och andra personer på avständ från elverktyget medan det används. Om du blir distraherad kan du förlora kontrollen över elverktyget.

3.1.5 Använda och hantera det batteridrivna verktyget

Ladda enbart batterierna i laddare som rekommenderas av tillverkaren. Det finns risk för brand om ett batteri laddas i en laddare som inte är avsedd för denna typ av batterier.

■ Använd endast batterier som är avsedda för elverktyget. Om andra batterier används finns risk för personskador eller brand.

Förvara batterier som inte används på tillräckligt avständ från gem, mynt, nycklar, spik, skruv och andra metallföremål som kan orsaka en elektrisk överbryggning mellan kontakterna. En kortslutning mellan batterikontakterna kan leda till brännskador eller brand.

- Vid felaktig användning kan vätska läcka ut ur batteriet. Undvik kontakt med denna vätska. Skölj med vatten vid eventuell kontakt. Om vätskan har kommit in i ögonen måste du dessutom kontakta läkare. Läckande batterivätska kan leda till hudirritationer eller brännskador.

■ Använd inga skadade eller förändrade batterier. Skadade eller förändrade batterier kan bete sig på oväntat sätt och orsaka brand, explosion eller risk för personskador.

■ Utsätt inte batteriet för eld eller höga temperaturer. Eld eller temperaturer över 130°C kan orsaka explosioner.
- Följ alla anvisningar för laddning. Ladda aldrig batteriet eller det batteridrivna verktyget utanför temperaturområdet som anges i bruksanvisningen. En felaktig laddning eller laddning utanför tillåtet temperaturområde kan förstöra batteriet och höja risken för brand.

3.1.6 Service

Låt endast kvalificerad personal reparera ditt elverktyg under användande av originalreservdelar. Detta garanterar att elverktyget förblir säkert.
■ Underhåll aldrig skadade batterier. Batterierna får endast underhållas av tillverkaren eller behörig kundtjänst.

3.2 Säkerhet för människor, djur och egendom

• Observera att användaren är ansvarig för olyckor eller skador som kan ske med andra människor eller deras egendom.
  Använd endast maskinen för avsett ändamål. Annan användning kan leda till såväl personskador som skador på föremål.
  ■ Starta endast maskinen om ingen annan finns inom arbetsområdet, vare sig djur eller människa.
  Se till att upprätthålla ett säkerhetsavständ och stäng av maskinen när människor eller djur kommer i dess närhet.

3.2.1 Vibrationsbelastning

WARNING! Risk för vibration

Det faktiska vibrations- emissionsvärdet när maskinen används kan avvika från tillverkarens angivna värde. Beakta följande inverkande faktorer före resp. under användningen:

■ Används maskinen för avsett ändamål?
■ Skärs eller bearbetas materialet på rätt sätt?
- Är maskinen i gott skick?
- Är skärverktyget tillräckligt vasst och är rätt verktyg monterat?
- Är handtag och i förekommande fall vibrationshandtag monterade och fast angjorda vid maskinen?

Använd endast maskinen med det motorvarvtal som rekommenderas för arbetet. Undvik att använda maximalt varvtal för att på så sätt förebygga buller och vibrationer.

- Felaktigt underhåll samt felaktig hantering av maskinen kan leda till högre buller och allvarligare vibrationer. Detta kan leda till hälsoproblem. Stäng i sådana fall omedelbart av maskinen och lämna in den till en auktoriserad serviceverkstad för reparation.

- Belastningen av vibration är beroende av arbetsuppgifterna och hur maskinen används. Gör en uppskattning av belastningsgraden och ta raster därefter. Därigenom minskas vibrationsbelastningen över hela arbetstiden avsevärt.

Längre tids arbete med maskinen kan leda till cirkulationsbesvär för användaren, s k "vita fingrar". För att förebygga sådana besvär bör man alltid bära arbetshandskar och hålla händerna varma. Skulle man upptäcka symptom på "vita fingrar" ska man omgående uppsöka läkare. Till symptomen hör: känslolöshet, reducerad känsel, ilningar, klåda, smärtor, förminskad muskelstyrka, förändring av hudens färg och tillstånd.

Normalt uppträder dessa symptom först på fingrar, händer och märks på pulsen. Faran är särskilt stor vid lägre utomhustemperaturer.

■ Ta längre pauser under arbetsdagen för få vila från buller och vibrationer. Planera arbetet så att användning av maskinen som ger särskilt kraftiga vibrationer fördelas över flera arbetsdagar.
- Om du känner obehag eller noterar färgförändringar i huden ska du genast avbryta arbetet med maskinen. Lägg in regelbundna vilopauser under arbetet. Utan tillräckliga pauser under arbetet kan lätt hand-arm-vibrationssyndrom uppstå.
Sök alltid minimera riskerna med att utsätta sig för vibrationer. Sköt maskinen i enlighet med anvisningarna i bruksanvisningen.
- Om maskinen används ofta ska du kontakta din återförsäljare om antivibrationstillbehör (t.ex. handtag).
■ Undvik allt arbete med maskinen vid temperaturer under 10°C. Skapa en arbetsplan som begränsar exponeringen för vibrationer.

3.2.2 Buller

Ett visst buller från maskinen kan inte undvikas. Förlägg alltid bullriga arbeten på tillåtna tider. Respektera pilotiderna och inskränk arbetstiden till den absolut nödvändiga. Bär alltid hörselskydd under arbetet och se även till att personer i närheten bär hörselskydd.

3.3 Säkerhetsanvisningar för manövrering

WARNING!

Risk för elektromagnetiskt fält

Elverktyget genererar ett elektromagnetiskt fält under drift. Detta fält kan i vissa situationer påverka aktiva och passiva medicinska implantat.

■ För att undvika allvarliga eller dödliga skador rekommenderar vi att personer med medicinska implantat tar kontakt med sin läkare och tillverkaren av implantatet innan elverktyget används.

3.3.1 Säkerhetsanvisningar till batteri

Detta avsnitt anger alla grundläggande säkerhets- och varningsanvisningar som ska beaktas när när batteriet används. Läs dessa anvisningar.

■ Använd endast batteriet i enlighet med sitt ändamål, dvs. för batteridrivna maskiner från AL-KO. Ladda endast batteriet med den avsedda laddaren från AL-KO.
- Packa upp batteriet ur originalförpackningen när det ska användas.
Ladda upp batteriet helt och hållet innan den första användningen och använd alltid den angivna laddaren för detta. laktta alltid anvisningarna i denna bruksanvisning när batteriet ska laddas.
■ Använd inte batteriet i explosions- och brandfarliga miljöer.
■ Utsätt inte batteriet för väta och fukt när det används i maskinen.
■ Skydda batteriet från värme, olja och öppen eld så att det inte skadas och så att inga ångor eller elektrolytvätskor kan rinna ut.

■ Utsätt inte batteriet för stötar och kasta det inte.
■ Använd inte batteriet när det är smutsigt eller vått. Rengör och torka batteriet med en torr och ren duk.
- Öppna, demontera eller sönderdela inte batteriet. Risk för elektriska stötar och kortslutning.
Batteriet får inte hanteras av obehöriga såvida inte dessa personer hålls under uppsikt av en person, som ansvarar för deras säkerhet eller om dessa personer har fått anvisningar av den ansvariga personen hur batteriet ska hanteras. Obehöriga är bl. a.:
personer (inklusive barn) med begränsade fysiska, sensoriska eller mentala förmågor
personer som inte har några erfarenheter av eller kunskaper om batteriet
■ Barn skall hållas under uppsikt och ges anvisningar så att de inte leker med batteriet.
Lämna inte batteriet permanent i laddaren. Vid en längre tids förvaring skall batteriet tas ut ur laddaren.

■ Ta ut batteriet ur de maskiner som det driver när dessa inte används.
När batteriet inte används skall det förvaras torrt och i ett låst utrymme. Skydda batterier mot hetta och direkt solljus. Obefogade personer och barn får inte ha åtkomst till batteriet.

3.3.2 Säkerhetsanvisningar till laddare

Detta avsnitt anger alla grundläggande säkerhets- och varningsanvisningar som ska beaktas när laddaren används. Läs dessa anvisningar.

■ Använd endast maskinen ändamålsenligt, dvs. för att ladda de angivna uppladdningsbara batterierna. Sätt endast in originalbatterier från AL-KO i laddaren.
Innan varje användning skall hela maskinen och framför allt nätkabeln och batterifacket kontrolleras avseende skador. Använd enbart apparaten i felfritt skick.
■ Använd inte apparaten i explosions- och brandfarliga miljöer.
■ Använd endast apparaten inomhus och utsätt den inte för väta och fukt.

Placera alltid laddaren på en välventilerad och ej brännbar yta, eftersom den värmer upp sig vid laddning. Håll ventilationsöppningarna fria och täck inte över apparaten.

■ Ta innan anslutningen av laddaren reda på om den nätspänning som anges i avsnittet "Tekniska data" också finns tillgänglig.

■ Använd endast nätkabeln för att ansluta laddaren och inte för något ej avsett ändamål. Bär inte laddaren i nätkabeln och dra inte ut nätstickkontakten genom att dra i nätkabeln.

■ Skydda nätkabeln mot hetta, olja och vassa kanter så att den inte skadas.

Använd inte laddaren när den är smutsig eller våt. Innan användningen skall apparaten och batteriet rengöras och torkas av.

- Öppna inte laddaren och batteriet. Risk för elektriska stötar och kortslutning.

■ För din egen säkerhet, reparera alltid apparaten på en kvalificerad fackverkstad med hjälp av originaldelar.

Denna maskin får inte hanteras av obehöriga såvida inte dessa personer hålls under uppsikt av en person som ansvarar för deras säkerhet eller om dessa personer har fått anvisningar av den ansvariga personen hur maskinen ska hanteras. Obehöriga är bl. a.:

personer (inklusive barn) med begränsade fysiska, sensoriska eller mentala förmågor
personer som inte har några erfarenheter av eller kunskaper om apparaten.

■ Barn skall hållas under uppsikt och ges anvisningar så att de inte leker med apparaten.
När apparaten inte används skall den förvaras torrt och i ett låst utrymme. Obefogade personer och barn får inte ha åtkomst till apparaten.

4 MONTERING OCH IDRIFTTAGNING

4.1 Ladda batteriet (01)

Det medföljande batteriet är bara delvis laddat. Ladda upp batteriet helt och hållet före den första användningen. Batteriet kan laddas i vilket laddningsstatus som helst. Avbrott i laddningen skadar inte batteriet.

ANMÄRKNING

Se de separata bruksanvisningarna för batteri och laddare för närmare information.

4.2 Sätta i och ta ur batteriet (02)

Sätta i batteriet (02/A)

1. För in batteriet (02/1) i batterifacket (02/2) tills det klickar på plats.

Ta ut batteriet (02/B)

1. Tryck in låsknappen (02/3) på batteriet (02/1) och håll intryckt.
2. Ta ut batteriet (02/1).

4.3 Montera handtagen (03, 04)

Om tillsatsen har ett handtag:

1. Om tillsatsen är monterad: Demontera tillsats (se Kapitel 4.4 "Sätta ihop basredskap och tillsats och ta isär dem (05)", sida 165).
2. Lossa vredet (03/1) och avständshållaren (03/2) från handtaget.
3. handtagshållaren (03/3) alt. handtaget kan efter önskemål angöras vid basredskapet:

■ för större individer med längre armar (03/a)
■ för mindre individer med kortare armar (03/a)

ANMÄRKNING

Prova dig fram till vilken av de två möjligheterna till angöring av handtag som är bekvämast för dig.

1. För på handtag och ev. handtagshållare (04/1) på avsedd plats mellan de två gummeringarna (04/2) på basredskapet.
2. Ställ in handtaget (04/1) så att upphöjningen på insidan av handtagshållaren (03/3) passar in i fördjupningen i stängen till basredskapet.
3. Justera (04/a) handtaget (04/1) i riktning koppling (04/3) eller batterihållare (04/4) så att basredskapet kan hållas bekvämt. Handtaget klickar fast i det utvalda läget.
4. Dra åt vredet (03/1) och avständshållaren (03/2).

4.4 Sätta ihop basredskap och tillsats och ta isär dem (05)

Sätta ihop redskapen, ev med förlängningsrör

1. Rikta koppling (05/1) och kopplingsmotstycke (05/2) så mot varandra att de båda pilarna (05/3, 05/4) står mitt emot varandra.

2. Skjut ihop kopplingen (05/1) und kopplingsmotstycket (05/2) till anslagen (05/a).

3. För på greppet (05/5) över kopplingsmotstycket (05/2) till anslaget.

4. Vrid (05/c) greppet till anslaget i riktning mot det stängda locket (05/6).

Ta isär redskapen, ev med förlängningsrör

1. Vrid (05/d) greppet (05/5) till anslaget i riktning mot det öppna locket (05/7).
2. Dra isär (05/b) kopplingen (05/1) och kopplingsmotstycket (05/2).

4.5 Sätta på axelremmen på basredskapet (06)

Den axelrem som medföljer tillsatsen överför lasten hos tillsatsen, basredskapet och förlängningsröret till din överkropp.

1. Häng axelremmen (06/1) över axeln.
2. Fäst karbinhaken (06/2) på axelremmen (06/1) i öglan (06/3) på basredskapet.
3. Genom att flytta på spännet (06/4) för att justera längden på axelremmen (06/1) så att redskapet kan bäras bekvämt.
4. Utför arbetsrörelser med avstängt redskap för att testa längden på axelremmen. Justera längden på axelremmen vid behov.

5 ANVÄNDNING

5.1 Sätta på och stänga av redskapet (07)

Sätta på redskapet

1. Håll redskapet i arbetsposition.
2. Tryck på låsknappen (07/1) på basredskapet och håll den intryckt.
3. Tryck på av/på-brytaren (07/2) och håll den intryckt.
4. Släpp låsknappen (07/1). Du behöver inte hålla inne spärrknappen efter att redskapet har startat. Spärrknappen är till för att förhindra att du startar redskapet av misstag.

Stänga av redskapet

1. Släpp av/på-brytaren (07/2).

5.2 Fastställa batteriets laddningsstatus (08)

På framsidan av batteriet finns ett manöverfält med en tryckknapp (08/1) och LED laddningsstatusvisningar (08/2 till 08/5).

1. Tryck på tryckknappen (08/1). Laddningsstatusvisningarna lyser beroende på batteriets laddningsstatus.
2. Läs av laddningsstatusen:

Laddningsstatusvisningar på batteriet

LED- lampor
Grön (08/2)	Batteriet är fulladdat, dvs. upp till 100 %.
Grön (08/3)	Batteriet är laddat till mer än 50 %.
Grön (08/4)	Batteriet är laddat till mindre än 50 %.
Röd (08/5)	Batteriet är helt urladdat eller så överhettades/underkyldes batteriet.

6 UNDERHÅLL OCH SKÖTSEL

WARNING!

Fara för skärskador

Fara för skärskador vid beröring av vassa redskapsdelar i rörelse liksom knivar.

■ Stäng alltid av redskapet före underhåll, skötsel och rengöring. Ta ur batteriet!

Bär alltid skyddshandskar under underhåll, skötsel och rengöring av redskapet!

■ Utsätt inte redskapet för väta eller fukt.
Torka av plastdelar med trasa men använd vare sig rengörings- eller lösningsmedel.
- Kontrollera elkontakterna för korrosion och rengör vid behov med trådborste och kontaktspray.

7 TRANSPORT

Vidta följande åtgärder före transport:

1. Stäng av redskapet.
2. Ta ur batteriet ur basredskapet.
3. Ta isär basredskapet, eventuellt förlängningsrör och tillsats.

ANMÄRKNING

Den ackumulerade energin i batteriet uppgår till över 100 Wh. Beakta därför följande transportanvisningar!

Li-jonbatteri omfattas av bestämmelserna om transport av farligt gods och får endast transporteras under vissa förutsättningar.

Batteriet kan utan problem transporteras av användaren i gatutrafik förutsatt att batteriet är förpackat i handelsemballage och transporten inte är yrkesmässig.
- Yrkesmässiga användare som genomför transporten som del av sin verksamhet, t.ex. med leverans till byggplatser eller demonstrationer bör även respektera dessa anvisningar.

I både ovan angivna fall måste man i alla händelser vidta åtgärder som gör att innehållet inte kan läcka ut. I andra fall är föreskrifterna om transport av farligt gods följas till punkt och pricka. Underlätenhet att följa gällande föreskrifter kan leda till rättslig påföljd både för avsändare och transportör.

Vidare anvisningar om transport och frakt.

• Litiumjonbatterier får endast transporteras eller skickas om de är oskadade.
  Vid transport av laddningsbart batteri ska endast originallådan användas alternativt annan lämplig fraktlåda (inte ett krav om batteriets märkeffekt understiger 100 Wh).
  Tejpa över exponerade batterikontakter för att förebygga kortslutningar.
  Säkra batteriet i förpackningen så att det inte kan fara runt och eventuellt skadas.
• Markera förpackningen på korrekt sätt och bifoga erforderlig dokumentation för transporten eller frakten.
  ■ Ta i förväg reda på huruvida transport är möjlig med din utvalda transportör och förevisa förpackningen.

Vi rekommenderar att man tar kontakt med specialist på farligt gods vid fraktförberedelsen. Beakta även eventuella vidaregående nationella föreskrifter.

8 FÖRVARING

Rengör maskinen noggrant efter varje användning och sätt på eventuella skyddskåpor. Förvara maskinen i ett torrt, låsbart utrymme utom räckhåll för barn.

9 ÅTERVINNING

Information om tyska el- och elektroniklagen (ElektroG)

• Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!
  Förbrukade batterier som inte är fast inbyggda måste avlägsnas före återvinningen! Återvinningen regleras i den särskilda batteriförordningen.
• Ägare liksom brukare av elektrisk och elektronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning.
  ■ Slutanvändaren är själv ansvarig för att avlägsna eventuella personuppgifter på den utrustning som ska återvinnas!

Symbolen med överkorsas soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna.

Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:

■ Offentliga inrättningar för insamling och återvinning (miljöstationer)
Försäljningsställen för elutrustning (fysisk butik och online) i den mån handlaren är förpliktigad till återtagande av varan eller erbjuder återtagande.

Dessa utsagor gäller endast för maskiner som installerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2012/19/EC gäller. I länder utanför den Europeiska Unionen kan avvikande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater.

Information om tyska batteriförordningen (BattG)

• Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!
  Se drifts- och monteringsanvisningar för batterityp och kemiska system och beakta anvisningarna för en säker hantering av batterier.
• Ägare liksom brukare av elektrisk och elektronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning. Återtagandet inskränker sig till normala hushållskvantiteter.

Uttjänta batterier kan innehålla skadliga ämnen eller tungmetaller som har negativ inverkan på miljön och som kan orsaka hälsoproblem.

Användning av uttjänta batterier och deras innehåll inverkar menligt på miljö och hälsa.

Symbolen med överkorsad soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna.

Markeringarna Hg, Cd och PG på insamlingskärl har följande betydelser.:

■ Hg: Batteriet innehåller mer än 0,0005 % kvicksilver
Cd: Batteriet innehåller mer än 0,002 % kadmium
Pb: Batteriet innehåller mer än 0,004 % bly

Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:

■ Offentliga inrättningar för insamling och återvinning (miljöstationer)
■ inköpsställen för batterier
inlämningsställe inom det gemensamma återlämningssystemet för förbrukade batterier
■ ett av tillverkarens återlämningsställen (om tillverkaren inte är medlem i det gemensamma återlämningssystemet)

Ovanstående gäller bara för apparater, som installerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2006/66/EC gäller. I länder utanför den Europeiska Unionen kan avvikande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater.

10 FELAVHJÄLPNING

Fel Orsak Åtgärd
Motorn itillsatsengår inte.	Batteriet ärtomt.	Ladda batteriet.
	Batterisaknar ellerärfelplacerat.	Sätt i batterietkorrekt.
	Ingenströmförsörjning.	1. Ta urbatteriet.2. Rengörstickkontakterna påbasredskapet,påförlängningsröret och påtillsatsen.3. Sätt tillbakabatteriet.
Motorn itillsatsengår medperiodiskaavbrott.	Av/på-brytaren ärdefekt.	Kontakta AL-KO:sservicecenter.
Batteritidenminskarväsentligt.	Batterietslivslängd hargått ut.	Byt ut batteriet.Använd endastoriginaltillbehörfrån tillverkaren.
Batterietgår inte attladda.	Batterikontakterna ärsmutsiga.	Kontakta AL-KO:sservicecenter.
	Batterietellerladdaren ärdefekt.	Beställreservdelar enligtreservdelskortet.
	Batteriet ärför varmt.	Låt batterietsvalna.

ANMÄRKNING

Vänd dig till vår kundtjänst vid fel som inte finns med i den här tabellen eller vid fel som du inte kan åtgärda själv.

11 GARANTI

Eventuella material- eller tillverkningsfel på redskapet åtgärdas av oss under den lagstadgade garantitiden genom reparation eller ersättningsprodukt, efter vårt gottfinnande. Garantitiden bestäms av gällande lag i det land där redskapet köptes.

Vår garantiförsäkran gäller enbart om:

■ Beakta denna bruksanvisning
■ redskapet har hanterats korrekt
■ originalreservdelar har använts

Garantin upphör att gälla vid:

■ egenmäktiga reparationsförsök
■ egenmäktiga tekniska förändringar
- ej avsedd användning

Garantin gäller inte för:

■ lackskador som beror på normalt slitage
■ Förslitningsdelar, som på reservdelsbladet är inramade xxxxxx (x)

Garantitiden inleds i och med den första slutkundens köp av produkten. Datum på inköpskvittot gäller. Vänd er med detta garantidokument och kvittot till en återförsäljare eller närmaste auktoriserade kundtjänst. Köparens lagstadgade anspråk gentemot försäljaren berörs inte av denna förklaring.

12 EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Först efter montering av en godkänd tillsats till Multitool MT 40-basredskapet uppfyller detta i sin helhet maskinegenskaperna i enlighet med nedanstående EU-direktiv.

Tillverkaren, AL-KO Geräte GmbH, Ichenhauserstr. 14, D-89359 Kötz, försäkrar att den kompletta maskinen i tillåtet utförande motsvarar bestämmelserna i följande EU-direktiv:

	2006/42/EC 2014/30/EU 2000/14/EC 2011/65/EU
Design: Basredskapet Multitool
Typ: MT 40
Serienr.: G1093012
Art.nr.: 113611
Tillverka d:	2017
Tillsatser:
	Grästrimmertills ats	Häcksaxtillsats	Grensågstillsats	Lietillsats Laddningsba rt batteri , 4 Ah, Li-lon,		Laddningsba rt batteri , 5 Ah, Li-lon,	Batteriladdare
Typ:	GTA 4030 HTA 4045 CSA 4020 BCA 4030 B150 Li B200 Li C130 Li
Modell	--	--	--	--	B05-3640	B05-3650	C05-4230
Art. nr.	113614	113613	113612	113615	113280	113524	113281
Tillverka d:	2017	2017	2017	2017	2017	2017	2017
Maskinbeteckning:
	Grästrimmer	Häcksax	Grensåg	Röjsåg	—	—	—
Serienr.:	G1083012	G2033012	G4990012	G1990012	G1991995	G1951955	G1951955
	2006/42/EC 2014/30/EU 2000/14/EC 2011/65/EU
Applicer ade normer:	EN 60335-1EN 50636-2-91EN 60745-1EN 55014-1EN 55014-2	EN 60745-1EN 60745-2-15EN 10517EN 55014-1EN 55014-2	EN 11680-1EN 60745-1EN 55014-1EN 55014-2	EN 11806-1EN 60745-1EN 55014-1EN 55014-2	EN 62133UN 38.3	EN 62133UN 38.3	EN 60335-1EN60335-2-29
Ljudeffektnivå LWA [dB(A)], uppmätt:
	92,8 92,3	92,3 93,1 -- -
Ljudeffektnivå LWA [dB(A)], garanterad:
	96 94 93	96 -- -
Ljudtrycksnivå LpA [dB(A)], uppmätt:
	81 81 73	81,7 -- -
Utvärdering av överensstämmelse enligt 2000/14/EC:
	Bilaga VI Bilaga V Bilaga V		Bilaga V		-- -

Anmält organ

För tillsatsens serienummer och tillverkningsår se tillsatsens typskylt För serienummer och tillverkningsår för basredskapet Multitool MT 40 se basredskapets typskylt

Försäkran om överensstämmelse blir ogiltig om komponenter på den monterade maskinen byggs om eller förändras utan tillverkarens medgivande.

Kötz, 2017-09-01

Wolfgang Hergeth

Managing Director
