| Produkttype | Græstrimmer (Multitool basisenhed) |
| Mærke | AL-KO |
| Model | MT 40 |
| Tilsigtet anvendelse | Til hjemmet, havearbejde |
| Strømforsyning | Aftageligt lithium-ion batteri (4 Ah eller 5 Ah) |
| Kompatible tilbehør | Kantskærer GTA 4030, hækkeklipper HTA 4045, beskærer CSA 4020, buskrydder BCA 4030 |
| Motor | Børsteløs elektrisk (brushless) |
| Sikkerhedsafbryder | Udløserknap + Tænd/Sluk-knap |
| Justerbart håndtag | Ja, justerbar position for komfort |
| Transportrem | Medfølger, justerbar |
| Batteriladestatusindikator | LED på batteri (grøn/rød) |
| Garanteret lydeffektniveau | Op til 96 dB(A) afhængig af tilbehør |
| Vibrationsniveau | Variabel, brug antivibrationshåndtag |
| Vedligeholdelse og rengøring | Rengør med tør klud, må ikke nedsænkes |
| Opbevaring | Tørt sted, frostfrit, utilgængeligt for børn |
| Reservedele | Brug udelukkende originale AL-KO reservedele |
| Garanti | Lovmæssig garanti mod fabrikationsfejl (varighed efter land) |
| Anvendte standarder | EN 60335-1, EN 50636-2-91, osv. |
Ofte stillede spørgsmål - MT 40 AL-KO
Brugerspørgsmål om MT 40 AL-KO
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Græstrimmer i PDF-format gratis! Find din vejledning MT 40 - AL-KO og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. MT 40 af mærket AL-KO.

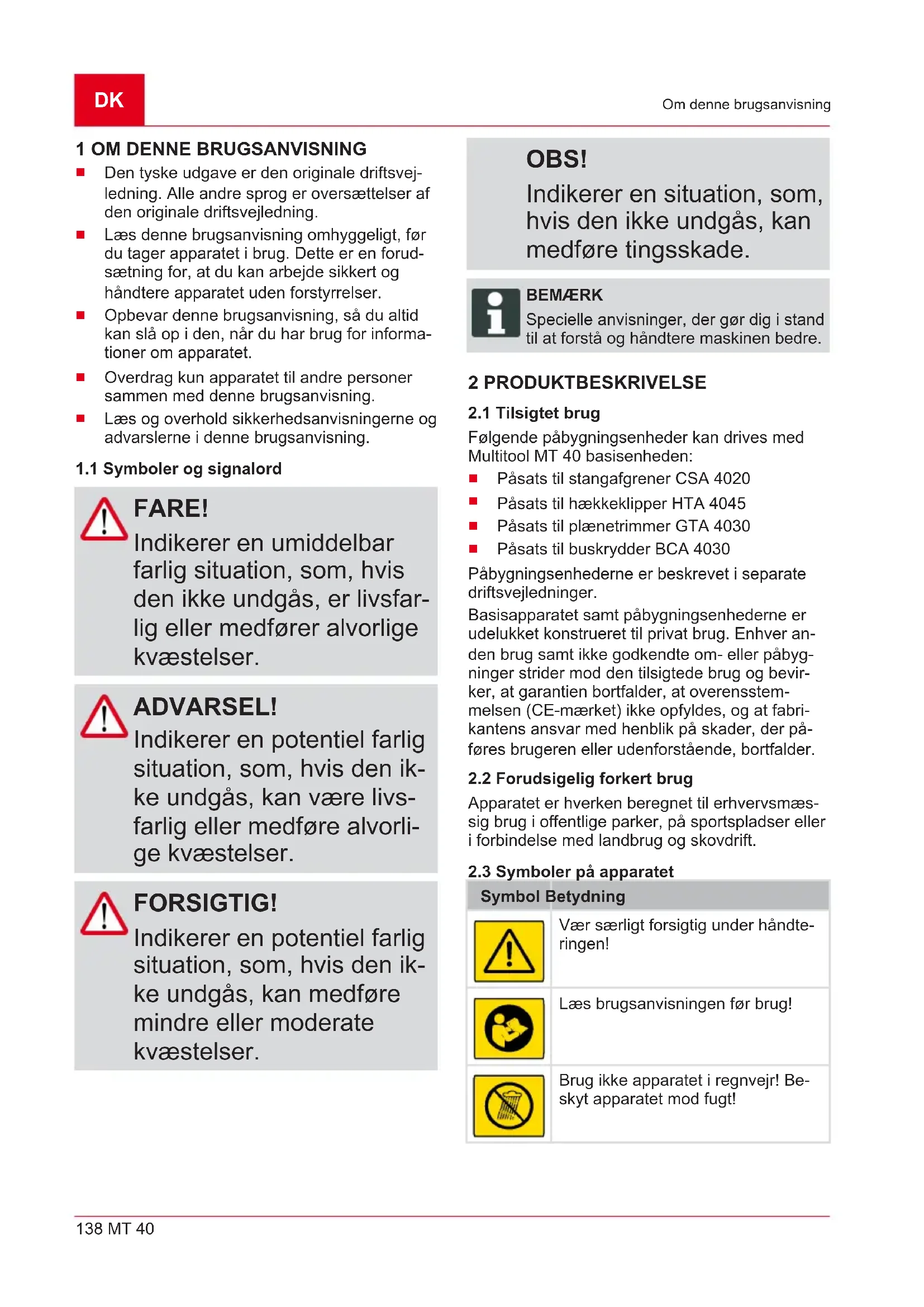

BRUGSANVISNING MT 40 AL-KO
1 Om denne brugsanvisning.... 138
2.1 Tilsigtet brug.... 138
2.2 Forudsigelig forkert brug 138
2.3 Symboler på apparatet 138
2.4 Produktoversigt 139
3 Sikkerhedsanvisninger.... 139
3.1 Generelle sikkerhedsanvisninger ved elværktøjer 139
3.1.1 Elektrisk sikkerhed 139
3.1.2 Personsikkerhed.... 140
3.1.3 Brug og håndtering af elværktøjet 141
3.1.4 Arbejdspladssikkerhed 142
3.1.5 Brug og håndtering af det batteridrevne redskab 142
3.1.6 Service 143
3.2 Sikkerhed for personer, dyr og ting 143
3.2.1 Vibrationsbelastning 144
3.2.2 Larmbelastning.... 145
3.3 Sikkerhedsanvisninger vedr. betjening.... 145
3.3.1 Sikkerhedsanvisninger for batteriet 145
3.3.2 Sikkerhedsanvisninger for oplader 147
4.2 Sæt batteriet i eller træk det ud (02).... 148
4.3 Monter håndtaget (03, 04).... 148
4.4 Saml/adskil påbygningsenhed og basisapparat (05).... 148
5.1 Tænd og sluk for apparatet (07).... 149
5.2 Kontroller batteriets ladetilstand (08).... 149
10 Hjælp ved forstyrrelser.... 151
11 Garanti 152
Den tyske udgave er den originale driftsvejledning. Alle andre sprog er oversættelser af den originale driftsvejledning.
Læs denne brugsanvisning omhyggeligt, før du tager apparatet i brug. Dette er en forudsætning for, at du kan arbejde sikkert og håndtere apparatet uden forstyrrelser.
- Opbevar denne brugsanvisning, så du altid kan slå op i den, när du har brug for informationer om apparatet.
■ Overdrag kun apparatet til andre personer sammen med denne brugsanvisning.
Læs og overhold sikkerhedsanvisningerne og advarslerne i denne brugsanvisning.
Indikerer en umiddelbar farlig situation, som, hvis den ikke undgås, er livsfarlig eller medfører alvorlige kvæstelser.
ADVARSEL!
Indikerer en potentiel farlig situation, som, hvis den ikke undgås, kan være livsfarlig eller medføre alvorlige kvæstelser.
FORSIGTIG!
Indikerer en potentiel farlig situation, som, hvis den ikke undgås, kan medføre mindre eller moderate kvæstelser.
OBS!
Indikerer en situation, som, hvis den ikke undgås, kan medføre tingsskade.
BEMAERK
Specielle anvisninger, der gør dig i stand til at forstå og håndtere maskinen bedre.
2 PRODUKTBESKRIVELSE
2.1 Tilsigtet brug
Følgende påbygningsenheder kan drives med Multitool MT 40 basisenheden:
Påsats til stangafgrener CSA 4020
Påsats til hækkeklipper HTA 4045
■ Påsats til plænetrimmer GTA 4030
Påsats til buskrydder BCA 4030
Påbygningsenhederne er beskrevet i separate driftsvejledninger.
Basisapparatet samt påbygningsenhederne er udelukket konstrueret til privat brug. Enhver anden brug samt ikke godkendte om- eller påbygninger strider mod den tilsigtede brug og bevirker, at garantien bortfalder, at overensstemmelsen (CE-mærket) ikke opfyldes, og at fabrikantens ansvar med henblik på skader, der påføres brugeren eller udenforstående, bortfalder.
2.2 Forudsigelig forkert brug
Apparatet er hverken beregnet til erhvervsmæssig brug i offentlige parker, på sportspladser eller i forbindelse med landbrug og skovdrift.
2.3 Symboler på apparatet
Symbol Betydning
| Vær særligt forsigtig under håndte- ringen! | |
| Læs brugsanvisningen før brug! | |
| Brug ikke apparatet i regnvejr! Be- skyt apparatet mod fugt! |

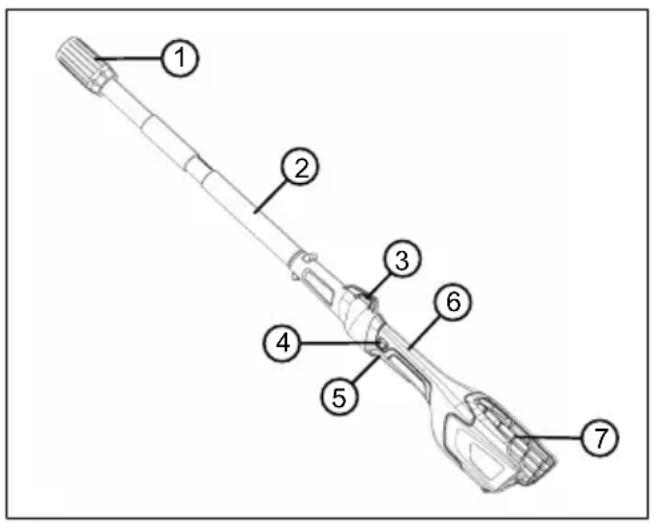

2.4 Produktoversigt
| 1 Kobling til forlængerrør eller påbyg-ningsenhed |
| 2 Forreste greb |
| 3 ∅je til bæresele |
| 4 Oplåsningsknap til tænd-/sluk-knap |
| 5 Tænd/sluk-kontakt |
| 6 Bageste greb |
| 7 Batteriholder med skakt |
3 SIKKERHEDSANVISNINGER
3.1 Generelle
sikkerhedsanvisninger ved elværktøjer
ADVARSEL!
Læs alle sikkerhedsinstruktioner, anvisninger, illustrationer og tekniske data, som dette elværktøj er udstyret med.
Manglende overholdelse af de efterfølgende anvisninger kan forårsage elektrisk stød, brand og/eller alvorlige personskader.
■ Opbevar alle sikkerhedsanvisninger med henblik på fremtidig brug.
Begrebet "elværktøjer", der anvendes i sikkerhedsanordningerne henviser til strømdrevne elværktøjer (med strømkabel) og batteridrevne elværktøjer (uden strømkabel).
3.1.1 Elektrisk sikkerhed
■ Undgå, at kroppen kommer i kontakt med jordede genstande som rør, radiatorer, komfurer og køleskabe. Der er øget risiko for strømstød, hvis din krop har jordforbindelse.
■ Beskyt elværktøjet mod regn og væde. Hvis der trænger vand ind i et elværktøj, øges risikoen for elektrisk stød.
3.1.2 Personsikkerhed
Vær altid opmærksom, vær bevidst om, hvad du gør, og brug din sunde fornuft, når du arbejder med et el-redskab. Brug ikke el-redskaber, hvis du er træt eller påvirket af narkotika, alkohol eller medicin. Når du betjener el-redskabet, kan et øje-bliks uopmærksomhed føre til alvorlige kvæstelser.
Bær personligt sikkerhedsudstyr og altid beskyttelsesbriller. Når du alt efter arbejdets art og el-redskabets type bærer personligt sikkerhedsudstyr såsom støvmaske, skridsikre sikkerhedssko, beskyttelseshjelm eller høreværn, mindskes risikoen for kvæstelser.
■ Forebyg, at redskabet går i gang utilsigtet. Forvis dig om, at der er slukket for el-redskabet, før du slutter det til strømforsyningen og/eller batteriet, løfter eller bærer det. Der er fare for ulykke, hvis du bærer el-redskabet og samtidigt har fingeren på
tænd/sluk-knappen eller til-slutter et tændt redskab til strømforsyningen.
Fjern indstillingsværktøj eller skruenøgler, før du tænder for el-redskabet. Et værktøj eller en nøgle, der er sat i et roterende el-redskab, kan medføre kvæstelser.
■ Undgå unormale kropsstil- linger. Sørg for sikkert fod- fæste, og sørg altid for at holde balancen. På denne måde kan du bedre kontrolle- re el-redskabet i uventede si- tuationer.
Bær egnet tøj. Bær ikke løstsiddende tøj eller smykker. Hold hår og tøj væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan gribes af bevægelige dele.
- Kan der monteres støvudsugnings- og -opsamlingsanlæg, skal dette tilsluttes og bruges som til-sigtet. Støvgener mindskes, när der bruges en støvudsugningsanordning.
Vær ikke overmodig og tilsidesæt ikke sikkerhedsforskrifterne for el-redskabet, også selv om du kender el-redskabet godt efter megen
brug. Uagtsom håndtering kan lynhurtigt medføre alvorlige kvæstelser.
3.1.3 Brug og håndtering af elværktøjet
■ Overbelast ikke elværktøjet. Brug kun det elværktøj, der er bestemt til arbejdet.Du arbejder bedre og sikrere med det korrekte elværktøj inden for det angivne ydelsesområde.
Brug ikke elværktøjer med defekte kontakter. Et elværktøj, der ikke længere kan tændes og slukkes, er farligt og skal repareres.
Træk stikket ud af stikdåsen, og/eller fjern batteriet, før du indstiller på apparatet, skifter reservedele eller lægger elværktøjet til side. Disse forsigtighedsregler forhindrer, at elværktøjet startes utilsigtet.
- Opbevar elværktøjer, der ikke er i brug, uden for børns rækkevidde. Lad ikke personer bruge dette elværktøj, hvis de ikke har sat sig ind redskabets funktion eller ikke har læst disse anvisninger. Elværktøjer er farlige, hvis de bruges af uerfarne personer.
- Plej elværktøjet og påstiks-værktøjet omhyggeligt. Kontroller om bevægelige dele fungerer som de skal og ikke sidder i klemme, om dele er i stykker eller beskadiget på en sådan måde, at elværktøjets funktion er nedsat. Få beskadigede de-le repareret, før det elektri-ske værktøj bruges.Mange ulykker har deres årsag i dårligt vedligeholdte elværktøjer.
- Hold skærende/klippende redskaber skarpe og rene. Omhyggeligt plejede skærende/klippende redskaber med skarpe skære-/klippekanter går ikke så let fast og er lettere at styre.
Brug elektriske værktøjer, tilbehør, påstiksværktøj osv. i overensstemmelse med anvisningerne. Tag højde for arbejdsforholdene og aktiviteten, der skal udføres. Der er risiko for, at der kan opstå farlige situationer, hvis elværktøjer bruges til andet end det, de er beregnet til.
Sørg for at holde grebene og fladerne tørre, rene og frie for olie og fedt. Glatte greb og flader hindrer en sik-
ker betjening og kontrol over det elektriske værktøj i uforud-sigelige situationer.
3.1.4 Arbejdspladssikkerhed
■ Sørg altid for, at arbejdsområdet er ryddeligt og veloplyst. Uorden eller dårligt oplyste arbejdsområder kan være skyld i ulykker.
Arbejd ikke med elværktøjet i eksplosionsfarlige områder, hvor der er brændbare væsker, gasser eller støvpartikler. Elværktøjer frembringer gnister, der kan an-tænde støv eller dampe.
- Hold børn og andre personer på afstand, mens elværktøjet benyttes.Hvis din opmærksomhed afledes, kan du miste kontrollen over det elektriske værktøj.
3.1.5 Brug og håndtering af det batteridrevne redskab
Lad kun batterierne op i opladere, der anbefales af producenten. Der er fare for brand, hvis en oplader, der kun er egnet til en bestemt type genopladelige batterier, bruges sammen med andre batterier.
Brug kun de dertil beregne- de batterier i elværktø- jet. Der er fare for kvæstelser og brand, hvis der bruges an- dre batterier.
- Hold batterier, der ikke anvendes, på afstand af hæfteklammerne, mønter, nøgler, søm, skruer eller andre mindre metalgenstande, der kan forårsage en direkte forbindelse af polerne. Der er fare for forbrændinger eller brand, hvis batteriets poler kortsluttes.
Ved forkert anvendelse kan der sive væske ud af batteriet. Undgå al kontakt med væsken. Skyl med vand, hvis der opstår utilsigtet kontakt. Opsøg læge, hvis væsken kommer i øjnene. Udsivende væske fra et batteri kan medføre hudirritation eller forbrændinger.
Brug ikke beskadigede eller ombyggede batterier. Beskadigede eller ombyggede batterier kan forholde sig ufor-udsigeligt og medføre brand, eksplosion eller fare for kvæstelser.
■ Udsæt ikke et batteri for ild eller for høje temperaturer. Ild eller temperaturer over 130 °C kan forårsage en eks-plosion.
Følg alle anvisninger om opladning, og oplad aldrig batteriet eller det batteridrevne værktøj uden for det temperaturområde, der er angivet i brugsanvisningen. Forkert opladning eller opladning uden for det tilladte temperaturområde kan ødelægge batteriet og øger risikoen for brand.
3.1.6 Service
Lad kun kvalificerede fagfolk reparere elværktøjet og kun med originale reserve-dele. På denne måde er der sikkerhed for, at elværktøjets sikkerhedsfunktioner oprethol-des.
Udfør aldrig service på be-
skadigede batterier. Kun
producenten eller et autorise-
ret kundeværksted må udføre
servicen.
3.2 Sikkerhed for personer, dyr og ting
■ OBS. Brugeren er ansvarlig for de ulykker eller skader, der kan tilstøde andre personer eller deres ejendom.
Brug kun apparatet til de op-gaver, det er beregnet til. Hvis apparatet ikke bruges som til-sigtet, er der risiko for kvæ-stelser og tingsskader.
Tænd kun for apparatet, når der ikke opholder sig andre personer eller dyr i arbejdsområdet.
■ Overhold en sikkerhedsaf-stand til personer og dyr. Sluk for apparatet, hvis personer eller dyr nærmer sig.
3.2.1 Vibrationsbelastning
ADVARSEL!
Fare pga. vibration
Den faktiske vibrationse-missionsværdi ved anvendelse af apparatet kan af-vige fra den værdi, produ-centen har angivet. Før el-ler under anvendelsen skal der tages højde for føl-gende faktorer:
■ Bruges apparatet som tilsigtet?
■ Skæres eller forarbejdes materialet korrekt?
- Er apparatet i en ordentlig brugbar tilstand?
Er skæreværktøjet slebet korrekt eller er det korrekte skæreværktøj montere?
Er der monteret holdegreb eller ekstra vibrationsgreb, og er de fast forbundet med apparatet?
Brug kun apparatet med den hastighed, der er foreskrevet til det pågældende arbejde. Undgå maksimal hastighed, så larm og vibrationer minimeres.
- Apparatets larm og vibrationer kan blive forøget som følge af ukorrekt brug og service. Dette medfører sundhedsskader. Sluk apparatet i disse tilfælde med det samme, og få det repareret af et autoriseret serviceværksted.
Belastningen som følge af vibrationer afhænger af det arbejde, der udføres eller af apparatets brug. Vurder belastningen, og sørg for tilstrækkelige arbejdspauser. Dermed reduceres belastningen som følge af vibrationer over hele arbejdstiden.
Bruges apparatet i længere tid, udsættes brugeren for vibrationer, hvilket kan give kredsløbsforstyrrelser ("hvide fingre"). Bær handsker, og hold hænderne varme for at minimere denne risiko. Fastslås symptomer på "hvide fingre", skal en læge opsøges med det samme. Til disse symptomer hører: Følelsesløshed, snurren, kløen, smerter, ingen kraft eller farven eller hudens tilstand ændrer sig. Disse symptomer angår normalt fingre, hænder eller pulsen. Er temperaturerne udendørs lave, er risikoen større.
- Hold længere pauser i løbet af arbejdsdagen, så du kan komme dig igen efter larm og vibrationer. Planlæg dit arbejde således, at apparater, der danner kraftige vibrationer, bruges fordelt over flere dage.
Får du en ubehagelig fornemmelse eller ændres hudens farve på hænderne under apparatets brug, skal arbejdet afbrydes med det samme. Hold nok pauser, før træthed melder sig. Uden tilstrækkelige pauser kan et hånd-arm vibrationssyndrom opstå.
■ Minimer risikoen for at blive udsat for vibrationer. Plej apparatet som angivet i driftsvejledningen.
■ Skal apparatet bruges ofte, skal du henvende dig til din forhandler for at købe antivibrationstilbehør (f.eks. greb). - Undgå at arbejde med apparatet ved temperaturer på under 10 °C. Fastlæg en arbejdsplan, for hvordan vibrationsbelastningen kan mini-meres.
3.2.2 Larmbelastning
Larmbelastning kan ikke undgås helt med apparatet. Brug det larmende apparat på tilladte tidspunkter. Overhold hviletider, og begræns arbejdets varighed til det nødvendigste. For din egen personlig beskyttelse og for at beskytte personer i nærheden, skal der bruges høreværn.
3.3 Sikkerhedsanvisninger vedr. betjening
ADVARSEL!
Dette elværktøj frembringer et elektromagnetisk felt, när det bruges. Dette felt kan under bestemte omstændigheder påvirke aktive eller passive medicinske implantater.
For et nedsætte faren for alvorlige eller dødelige kvæstelser anbefaler vi, at personer med medicinske implantater konsulterer deres læge og producenten af det medicinske implantat, før elværktøjet betjenes.
3.3.1 Sikkerhedsanvisninger for batteriet
Dette afsnit indeholder alle de grundlæggende sikkerheds- og advarselsforskrifter, som skal overhoveds ved anvendelse af batteriet. Læs disse anvisninger!
■ Brug kun batteriet som tilsigtet, dvs. i batteridrevne apparater fra firmaet AL-KO. Oplad kun batteriet med den dertil beregnede AL-KO-oplader.
- Pak først det nye batteri ud af den originale emballage, när det skal bruges.
- Oplad batteriet helt, inden det bruges første gang, og brug altid den hertil beregnede oplader. Følg anvisningerne i denne brugsanvisning, når du oplader batteriet.
■ Brug ikke batteriet i eksplosions- og brandfarlige omgivelser.
■ Udsæt ikke batteriet for vand og fugt ved anvendelse af apparatet.
- Beskyt batteriet mod varme, olie og ild, så det ikke beskadiges, og der ikke kommer dampe og elektrolytvæske ud.
■ Slå ikke på batteriet, og kast ikke med det.
Brug ikke batteriet, hvis det er snavset eller vådt. Rengør og tør batteriet med en tør og ren klud, før det bruges.
- Åbn, demonter eller adskil ikke batteriet. Der er fare for elektrisk stød og kortslutning.
■ Dette batteri må ikke bruges af uautoriserede personer, medmindre disse er under op-syn af en person, der er an-svarlig for deres sikkerhed, el-ler de af dig har modtaget an-visninger på, hvordan batteriet skal anvendes. Uautoriserede personer er f.eks.:
■ Personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale evner
- Personer som ingen erfaring og/eller viden har om batteriet.
Børn skal holdes under opsyn og instrueres, så de ikke leger med batteriet.
- Batteriet må ikke sidde permanent i opladeren. Tag batteriet ud af opladeren, når det ikke skal bruges i længere tid.
■ Fjern batteriet fra redskabet, när redskabet ikke er i brug.
- Batterier, der ikke bruges, skal opbevares på et tørt sted og i et aflåst rum. Beskyt batteriet mod varme og direkte solstråler. Uautoriserede personer og børn må ikke have adgang til batteriet.
3.3.2 Sikkerhedsanvisninger for oplader
Dette afsnit indeholder alle grundlæggende sikkerhedsanvisninger og advarsler, som skal overholdes ved brug af op- laderen. Læs disse anvisninger!
Brug kun opladeren som til-sigtet, dvs. til opladning af det pågældende batteri. Oplad kun originale batterier fra AL-KO med opladeren.
- Kontroller hele apparatet, især netkablet og batteriskakten for beskadigelse, før opladeren anvendes. Apparatet må kun bruges i perfekt tilstand.
■ Brug ikke apparatet i eksplosions- og brandfarlige miljøer.
■ Brug kun apparatet inden døre, og udsæt det ikke for væde og fugt.
- Stil altid opladeren på et godt ventileret og ikke brændbart sted, da den bliver varm under opladningen. Hold ventilationsåbningerne frie, og tildæk ikke apparatet.
Før du tilslutter opladeren, skal du kontrollere, at den netspænding, som er nævnt under tekniske data, er tilgængelig.
■ Netkablet må kun bruges til at tilslutte opladeren og ikke til andre formål. Bær ikke opladeren i netkablet, og træk ikke netstikket ud af stikdåsen ved at trække i netkablet.
■ Beskyt netkablet mod varme, olie og skarpe kanter, så det ikke beskadiges.
Brug ikke opladeren og batteriet, hvis de er snavsede eller våde. Rengør og tør opladeren og batteriet, før de bruges.
- Åbn ikke opladeren og batteriet. Der er fare for elektrisk stød og kortslutning.
For din egen sikkerheds skyld må du kun lade kvalificerede fagfolk reparere eller udskifte originaldele på apparatet.
■ Dette apparat må ikke anvendes af uatoriserede personer, medmindre de er under opsyn af en person, der er ansvarlig for deres sikkerhed, eller de har modtaget anvisninger af dig om, hvordan apparatet skal benyttes. Uautoriserede personer er f.eks.:
■ Personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale evner
- Personer som ingen erfaring og/eller viden har om apparatet.
Børn skal være under opsyn og instrueres, således at de ikke leger med apparatet.
- Apparater, der ikke bruges, skal opbevares på et tørt sted og i et aflåst rum. Uautorisere-de personer og børn må ikke have adgang til apparatet.
4 MONTERING OG IDRIFTTAGNING
4.1 Opladning af batteri (01)
Batteriet er delvist opladet. Oplad batteriet helt, inden apparatet bruges første gang. Batteriet kan oplades efter behag i alle ladetilstande. Batteriet tager ikke skade, hvis opladningen afbrydes.
BEMÆRK
Detaljerede informationer findes i de særskilte brugsanvisninger til batteri og oplader.
4.2 Sæt batteriet i eller træk det ud (02)
- Tryk på afsikringstasten (02/3) på batteriet (02/1) og hold den inde.
- Træk batteriet (02/1) ud.
4.3 Monter håndtaget (03, 04)
Følger der et håndtag med påbygningsenheden:
- Hvis påsat: Fjern påbygningsenheden (se kapitel 4.4 "Saml/adskil påbygningsenhed og basisapparat (05)", side 148).
-
Løsn drejeknappen (03/1) eller afstandsholderen (03/2) på håndtaget.
-
Händtagsholderen (03/3) eller håndtaget kan også fastgøres på basisapparatet:
-
til højere personer med længere arme (03/a)
- til mindre personer med kortere arme (03/b)
BEMAERK
Prøv selv, hvilken håndtagsfastgørelse der er mere bekvem for dig til arbejdet.
- Sæt håndtaget med håndtagsholderen (04/1) på det beregnede sted mellem de to gummi-dele på basisappatet (04/2).
- Juster håndtaget (04/1) således, at tappen inden i håndtagsholderen (03/3) går nøjagtigt i hak i fordybningen på basisapparatets stang.
- Juster håndtaget (04/1) mod koblingen (04/3) eller batteriholderen (04/4) således (04/a), at du nemt kan holde basisholderen. Håndtaget går i hak i den valgte stilling.
- Drej drejeknappen (03/1) eller afstandsholderen (03/2) til.
4.4 Saml/adskil påbygningsenhed og basisapparat (05)
Saml apparater og evt. forlængerrør
- Juster koblingen (05/1) og koblingens modstykke (05/2) mod hinanden, så de to pile (05/3, 05/4) står over for hinanden.
- Skub koblingen (05/1) samt koblingens modstykke (05/2) helt ind i hinanden (05/a).
- Skub grebsdelen (05/5) helt ind over kob-lingens modstykke (05/2).
- Drej grebsdelen helt om mod den lukkede lås (05/6) (05/c).
Adskil apparater og evt. forlængerrør
- Drej grebsdelen (05/5) mod den åbnede lås (05/7) (05/d), og træk væk.
- Træk koblingen (05/1) og koblingens modstykke (05/2) fra hinanden (05/b).
Den medfølgende bæresele til påbygningsenheden overfører lasten fra påbygningsenhed, forlængerrør samt basisapparat til din overkrop.
- Hæng bæreselen (06/1) over skulderen.
-
Hæng bæreselens (06/1) karabinhage (06/2) ind i øsknen (06/3) på basisapparatet.
-
Tilpas bæreselens længde med spændet (06/4) på bæreselen (06/1) således, at hele apparatet kan bæres bekvemt.
- Udfør nogle arbejdsbevægelser med frakoblet apparat for at teste bæreselens længde. Tilpas bæreselens længde efter behov.
5 BETJENING
5.1 Tænd og sluk for apparatet (07)
Tænd apparatet
- Sæt apparatet i arbejdsposition.
- Tryk på oplåsningsknappen (07/1) på basisapparatet, og hold den inde.
- Tryk på tænd/sluk-knappen (07/2), og hold den inde.
- Slip oplåsningsknappen (07/1). Oplåsningsknappen skal ikke længere trykkes ind, när apparatet er startet. Oplåsningsknappen skal forhindre, at apparatet startes utilsigtet.
Sluk for apparatet
- Slip tænd/sluk-knappen (07/2).
5.2 Kontroller batteriets ladetilstand (08)
Foran på batteriet er der et kontrolpanel med en trykknap (08/1) og dioder, der viser batteriets ladetilstand (08/2 til 08/5).
- Tryk på trykknappen (08/1). Dioderne lyser afhængigt af batteriets ladetilstand.
- Aflæs ladetilstanden:
Visning af batteriets ladetilstand
| Lysdioder Visning | |
| Grøn (08/2) | Batteriet er helt opladet, dvs. med 100 %. |
| Grøn (08/3) | Batteriet er opladet med over 50 %. |
| Grøn (08/4) | Batteriet er opladet med mindre end 50 %. |
| Rød (08/5) | Batteriet er helt afladet, eller batteriet er overophedet/underafkø-let. |
6 SERVICE OG VEDLIGEHOLDELSE
Der er fare for snitsår, hvis de skarpe, bevægende de-le samt skæreværktøjet berøres.
■ Sluk altid for apparatet, før vedligeholdelse, pleje og rengøring udføres. Fjern batteriet!
Bær altid handsker under vedligeholdelse, pleje samt rengøring af apparatet!
- Redskabet må ikke udsættes for vand eller fugt.
Kunststofdele rengøres med en fugtig klud. Brug ingen rengørings- eller opløsningsmidler. - Kontroller de elektriske kontakter for korrosion, rens dem evt. med en fin trådpensel. Påfør derefter kontaktspray.
7 TRANSPORT
Udfør følgende tiltag før transporten:
- Sluk for apparatet.
- Tag batteriet ud af basisapparatet.
- Adskil basisapparat, forlængerrør (hvis monteret) samt påbygningsenheder.
BEMÆRK
Batteriets mærkeenergi er højere end 100 Wh! Overhold derfor de efterfølgende transportanvisninger!
Det monterede li-ion batteri er underlagt loven om farligt gods, men kan dog transporteres under forenklede betingelser:
Batteriet kan uden videre påbud transporteres af brugeren på veje, hvis apparatet er indpakket i den originale emballage og transporten er af privat art.
Erhvervsmæssige brugere, som udfører transporten i forbindelse med arbejdet (f.eks. transport til eller fra byggepladser eller ved præsentationer), kan ligeledes følge de for- enklede regler.
I begge oven over anførte tilfælde skal der ubetinget træffes forholdsregler, så batteriets indhold ikke kan sive ud. I alle andre tilfælde skal bestemmelserne i loven om farligt gods ubetinget overholdes! Ved tilsidesættelse kan afsenderen eller speditøren pålægges store bøder.
Lithium-ion batterier må kun transporteres eller sendes i ubeskadiget tilstand!
Brug den originale kasse eller en egnet kasse til farligt gods til en transport (ikke nødven-digt for batterier med en mærkeenergi på mindre end 100 Wh).
Tildæk de åbne kontakter på batteriet for at undgå kortslutning.
Batteriet må ikke ligge løst i emballagen, så der ikke sker skader på det.
Sørg for, at forsendelsen markeres og dokumenteres korrekt under en transport eller forsendelse (f.eks. med en pakkeposttjeneste eller spedition).
■ Informér dig på forhånd, om en transport kan udføres med den udvalgte tjenesteudbyder, og advisér forsendelsen.
Forsendelsens forberedelse bør overvåges af en sagkyndig for transport af farligt gods. Overhold også eventuelle supplerende nationale forskrifter.
8 OPBEVARING
Apparatet skal gøres grundigt rent efter hver brug. Placer evt. også alle sikkerhedsafdækninger. Opbevar apparatet i et tørt, aflåst rum og utilgængeligt for børn.
9 BORTSKAFFELSE
Henvisninger til loven om elektrisk og elektronisk udstyr (EEE)
Elektrisk og elektronisk udstyr må ikke smides ud med det almindelige husholdningsaffald, men skal bortskaffes særskilt!
Udtjente batterier samt udtjente genopladelige batterier, som ikke er fast monteret i det brugte redskab, skal tages ud, før redskabet smides ud! Bortskaffelsen af batterier er reguleret af loven.
Ejeren eller brugeren af elektrisk og elektronisk udstyr er forpligtet til at tilbagesende redskabet efter brug iht. loven.
■ Slutbrugeren er selv ansvarlig for at slette alle personlige data på det gamle redskab!
Symbolet på en overstreget affaldsspand betyder, at elektrisk og elektronisk udstyr ikke må smides ud med det almindelige husholdningsaffald.
Elektrisk og elektronisk udstyr kan afleveres uden vederlag de følgende steder:
■ Offentlige affaldsdeponier (f.eks. kommunale lossepladser)
Forretninger, der sælger elektrisk udstyr (stationære og online), hvis forhandleren er forpligtet til at tage redskabet retur eller hvis forhandleren tilbyder dette selv.
Disse informationer gælder kun for udstyr, der er installeret og solgt i EU-lande, hvor EU-direktivet 2012/19/EU er gældende. I lande uden for den Europæiske Union kan der være andre bestemmelser for bortskaffelse af elektrisk og elektronisk udstyr.
Henvisninger til batteriloven
Udtjente batterier og genopladelige batterier må ikke smides ud med det almindelige husholdningsaffald, men skal bortskaffes særskilt!
Følg anvisningerne i betjenings- eller monteringsvejledningen om sikker udtagning af batterier eller genopladelige batterier fra det elektriske udstyr samt for informationer om deres type eller kemiske system.
Ejeren eller brugeren af batterier og genopladelige batterier er forpligtet til at tilbagesende redskabet efter brug iht. loven. Returneringen er begrænset til en normal husholdningsmængde.
Udtjente batterier kan indeholde skadelige stoffer eller tungmetaller, som skader miljøet samt menneskers sundhed. Genbruges udtjente batterier samt de indeholdte ressourcer, er dette med til at beskytte vigtige ressourcer.
Symbolet på en overstreget affaldsspand betyder, at batterier og genopladelige batterier ikke må smides ud med det almindelige husholdningsaffald.
Står tegnene Hg, Cd eller Pb under affaldsspan- den, betyder dette følgende:
■ Hg: Batteriet indeholder mere end 0,0005 % kviksølv
Cd: Batteriet indeholder mere end 0,002 % cadmium
■ Pb: Batteriet indeholder mere end 0,004 % bly
Batterier og genopladelige batterier kan afleveres uden vederlag de følgende steder:
■ Offentlige affaldsdeponier (f.eks. kommunale lossepladser)
Forretninger, der sælger batterier og genopladelige batterier
- Indsamlingssteder, der tager brugte batterier tilbage
■ Producentens indsamlingssteder (hvis denne ikke er medlem af den kollektive tilbage-tagelsesordning)
Disse informationer gælder kun batterier og genopladelige batterier, der er solgt i EU-lande, og hvor EU-direktivet 2006/66/EU er gældende. I lande uden for den Europæiske Union kan der være andre bestemmelser for bortskaffelse af batterier og genopladelige batterier.
10 HJÆLP VED FORSTYRRELSER
| Forstyrrelse | Årsag Afhjælpning | |
| Påbyg-ningsenhedens motor starter ikke. | Batteriet er tomt. | Oplad batteriet. |
| Batteriet mangler eller er ikke kor-rekt isat. | Sæt batteriet kor-rekt i. | |
| Strømforsy-ningen er af-brudt. | 1. Fjern batteri-et.2. Rens basisap-paratets, for-længerrørets samt påbyg-ningsenhedens stikkon-takter.3. Sæt batteriet i igen. | |
| Påbyg-ningsenhedens motor kører ujævnt. | Tænd/sluk-knappen er defekt. | Kontakt AL-KO-servicested. |
| Batteriets driftstid fal-der tydeligt. | Batteriets le-vetid er udlø-bet. | Udskift batteriet. Brug kun originalt tilbehør fra produ-centen. |
| Batteriet kan ikke op-lades. | Batteriets kontakter er snavsede. | Kontakt AL-KO-servicested. |
| Batteriet el-ler op-laderen er defekt. | Bestil reservedele iht. reservedelsli-sten. | |
| Batteriet er for varmt. | Lad batteriet køle af. | |
BEMAERK
Kontakt vores kundeservice, hvis fejlen ikke findes i ovenstående tabel, eller du ikke selv kan udbedre den.
11 GARANTI
Inden for den lovbestemte reklamationsperiode reparerer eller udskifter vi efter eget skøn eventuelle materiale- eller fabrikationsfejl på apparatet. Reklamationsperioden bestemmes af loven i det land, hvor maskinen er købt.
Vores garanti gælder kun, hvis:
■ brugsanvisningen følges
■ apparatet behandles korrekt
■ der bruges originale reservedele
Garantien bortfalder ved:
■ egenhændige forsøg på reparation
■ egenhændige tekniske ændringer
■ ukorrekt brug
Følgende er ikke omfattet af garantien:
Lakskader, der skyldes normal slitage
■ Sliddele, der er markeret med ramme (x) på reservedelslisten
Garantiperioden begynder med købet foretaget af den første slutforbruger. Datoen på købskvitteringen er gældende. Kontakt forhandleren, hvor apparatet er købt, eller den nærmeste autoriserede kundeservice. Medbring denne erklæring og den originale købskvittering. Denne erklæring berører ikke købers lovbestemte rettigheder over for sælger på grund af mangler.
12 EC-OVERENSSTEMMELSESERKLÆRING
Først når der monteres en godkendt påbygningsenhed på Multitool MT 40 basisenheden opfylder hele apparatet en maskines egenskaber iht. de anførte EU-direktiver.
Firmaet, AL-KO Geräte GmbH, Ichenhauserstr. 14, D-89359 Kötz, erklærer, at den samlede maskine i den godkendte udførelse overholder bestemmelserne i de følgende EU-direktiver:
| 2006/42/EF 2014/30/EU 2000/14/EF 2011/65/EU | |||||||
| Bet.: Basisenhed Multitool | |||||||
| Type: MT 40 | |||||||
| Ser.-nr.: G1093012 | |||||||
| Art.-nr.: 113611 | |||||||
| Fra fremstil- lingsår: | 2017 | ||||||
| Påbygningsenhedens betegnelse: | |||||||
| Påsats til plæ- netrimmer | Påsats til hæk- keklipper | Påsats til stangafgrener | Påsats til buskrydder | Batteri, 4 Ah, li-ion, | Batteri, 5 Ah, li-ion, | Batteriop- lader | |
| Type: | GTA 4030 HTA 4045 CSA 4020 BCA 4030 B150 Li B200 Li C130 Li | ||||||
| Model | -- -- -- -- B05-3640 B05-3650 C05-4230 | ||||||
| Art.-nr. | 113614 | 113613 | 113612 | 113615 | 113280 | 113524 | 113281 |
| Fra fremstil- lingsår: | 2017 | 2017 | 2017 | 2017 | 2017 | 2017 | 2017 |
| Maskinens betegnelse: | |||||||
| Plænetrimmer | Stanghække- klipper | Stangafgrener | Buskrydder | - | - | - | |
| Ser.-nr.: | G1083012 | G2033012 | G4990012 | G1990012 | G1991995 | G1951955 | G1951955 |
| 2006/42/EF 2014/30/EU 2000/14/EF 2011/65/EU | |||||||
| Anvend-te stan-darder: | EN 60335-1EN 50636-2-91EN 60745-1EN 55014-1EN 55014-2 | EN 60745-1EN 60745-2-15EN 10517EN 55014-1EN 55014-2 | EN 11680-1EN 60745-1EN 55014-1EN 55014-2 | EN 11806-1EN 60745-1EN 55014-1EN 55014-2 | EN 62133UN 38.3 | EN 62133UN 38.3 | EN 60335-1EN60335-2-29 |
| Lydeffektniveau LWA [dB(A)], målt: | |||||||
| 92,8 92,3 | 92,3 93,1 -- -- | ||||||
| Lydeffektniveau LwA [dB(A)], garanteret: | |||||||
| 96 94 93 | 96 -- -- | ||||||
| Lydtrykniveau LpA [dB(A)], målt: | |||||||
| 81 81 73 | 81,7 -- -- | ||||||
| Procedure for overensstemmelsesvurdering iht. 2000/14/EC: | |||||||
| Bilag VI Bilag V Bilag V Bilag V | -- -- | ||||||
Bemyndiget organ
(2000/14/EC, bilag VI)
Serienummer samt konstruktionsår for påbygningsenhed: se påbygningsenhedens typeskilt
Serienummer samt konstruktionsår for Multitool MT 40 basisenhed: se basisenhedens typeskilt
Overensstemmelseserklæringen mister sin gyldighed, så snart bare en komponent ombygges eller ændres uden fabrikantens accept.
Kötz, 01-09-2017
Wolfgang Hergeth
Managing Director
ÖVERSÄTTNING AV ORIGINALBRUKSANVISNING
3 Säkerhetsanvisningar 156
