BRUGSANVISNING GT 2025 AL-KO
2.1 Leveringsomfang 292
2.2 Tilsigtetbrug 293
2.3 Forudsigelig forkert brug 293
2.4Sikkerheds-og beskyttelsenanordninger 293
2.4.1 Børnesikring (13) 293
2.4.2 Beskyttelsesskaerm 293
2.4.3 Beskyttelsesbøjle 293
2.5 Symboler pa apparatuset 293
2.6 Produktoversigt (01) 293
2.6.1 Justerbart teleskopskaft 294
2.6.2 Drejeligt og justerbart skarehoved 294
2.6.3 Vippeautomatik 294
3Sikkerhed 294
3.1 Generelle sikkerhedsanvisninger ved elværktjoer 294
3.2 Elektrisk sikkerhed 294
3.3 Brug og handtering af elværktoget 295
3.4Arbejdspladssikkerhed 296
3.5 Brug og handtering af det batteridrevne redskab 296
3.6 Personsikkerhed 297
3.7 Service 298
3.8 Sikkerhedsanvisninger for plænetrimmer 298
3.8.1 Vibrationsbelastning 298
3.8.2 Larmbelastning 300
3.9 Sikkerhedsanvisninger vedr. betjening 300
3.9.1 Sikkerhedsanvisninger for batteriet 301
3.9.2 Sikkerhedsanvisninger for oplader 302
4 Montering 303
4.1 Monter afskaermnng (02) 303
4.2 Montering af det ekstra greb (03) 303
5 Ibrugtagning 304
5.1 Opladning af batteri 304
5.2 Sæt batteriet i ellr træk det ud (14) 304
5.3 Afmontering af transportbeskyttelsen pa tradafskæreren 304
6 Betjening 304
6.1 Justering af teleskopskaftet (04) 305
6.2 Drejning af skarehovedet (05, 06) 305
6.3 Haelding af skarehovedet (07) 305
6.4 Forlaengning af skaeitraden under brug 305
6.5 Start af plaenetrimmeren (12) 305
7Arbejdsmade og arbejdsteknik (09 - 11) 305
8 Service og vedligeholdelse 306
8.1 Udskift tradspole (08) 306
9 Opbevaring 306
9.1 Opbevaring af batteri og oplader 306
10 Transport 307
11 Bortskaffelse 308
12 Hjaelp ved fejl 309
13 Kundeservice/service 310
14 Garanti 310
15 EF-overensstemmelseserklaering 310

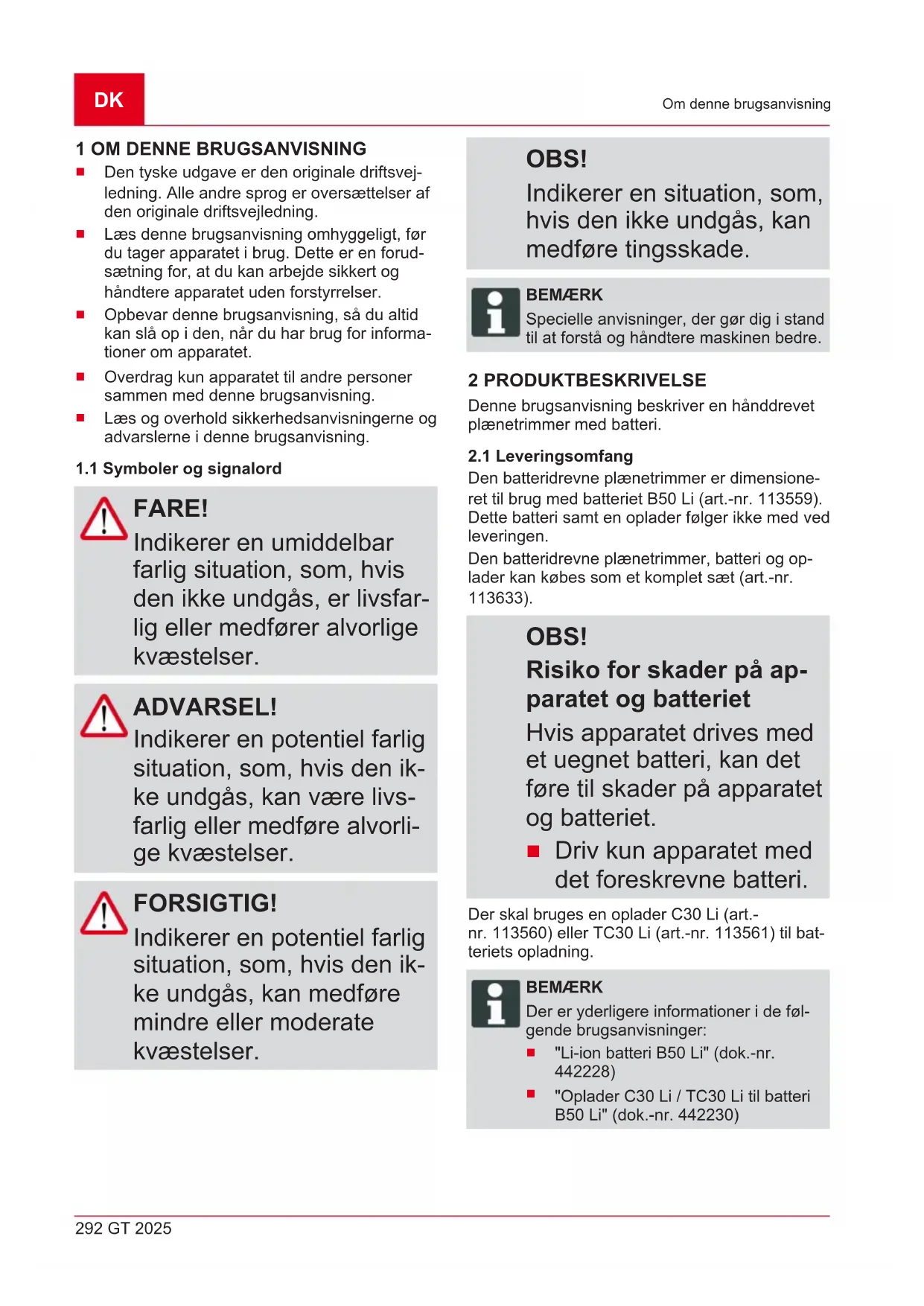

1 OM DENNE BRUGSANVISNING
Den tyske udgave er den originale driftsvejledning. Alle andre sprog er oversættelser af den originale driftsvejledning.
Laes denote brugsanvisning omhyggeligt, for du tager apparatet i brug. Dette er en forud-saetning for, at du kan arbejde sikkert og handtere apparatet ut den forstyrelser.
Opbevar donne brugsanvisning, sa du alto kan sla op i den, nar du har brug for informationer om apparatet.
Overdrag kun apparatet til andre personer sammen med denen brugsanvisning.
Laes og overhold sikkerhedsanvisningerne og advarslerne i donne brugsanvising.
Indikerer en umiddelbar farlig situation, som, hvis den ikke undgås, er livsfarlig eller medfører alvorlige kvæstelser.
ADVARSEL!
Indikerer en potentiel farlig situation, som, hvis den ikke undgås, kan vare livsfarlig eller medføre alvorlige kvæstelser.
FORSIGTIG!
Indikerer en potentiel farlig situation, som, hvis den ikke undgås, kan medføreindre eller moderate kvæstelser.
OBS!
Indikerer en situation, som, hvis den ikke undgås, kan medføre tingsskade.
BEM/ERK
Specielle anvisninger, der gør dig i stand til at forsta og handtere maskinen bedre.
2 PRODUKTBESKRIVELSE
Denne brugsanvising beskriver en handreddvet plænetrimmer med batteri.
2.1 Leveringsomfang
Den batteridrevne plaenetrimmer er dimensioneret til brug med batteriet B50 Li (art.-nr. 113559). Dette batteri samt en oplader folger ikke med ved leveringen.
Den batteridrevne plænetrimmer, batteri og op-lader kan kɒbes som et komplet sæt (art.-nr. 113633).
OBS!
Risiko for skader på apparatet og batteriet
Der er yderligere informationer i de falgende brugsanvisninger:
"Li-ion batteri B50 Li" (dok.-nr. 442228)
"Oplader C30 Li / TC30 Li til batteri B50 Li"(dok.-nr.442230)
2.2 Tilsigtet brug
Dette apparat er beregnet til at trimme en græsplæne på privat område.
2.3 Forudsigelig forkert brug
Apparatet er haverken beregnet til erhvervsmaesig brug i offentlige parker, pa sportspladser ulli forbindelse med landbrug og skovdrift.
2.4 Sikkerheds- og beskyttelsenusanordninger
ADVARSEL! Fare for kvæstelse
Sikkerheds- og beskyt-telsesanordninger, der er defekte eller deaktiverede, kan medføre alvorlige kvæstelser.
Få defekte sikkerhedsog beskyttelsenordninger repareret.
Sikkerheds- og beskyt-telsesanordningerne ma aldrig sættes ud af kraft.
2.4.1 Børnesikring (13)
Hullet (5 mm) ved motorrelæet er beregnet til en hængelåsanordning* (13/1). Hængelåsanordningen forhindrer, at apparatet udloses utilsigtet.
- Følger ikke med leveringen.
2.4.2 Beskyttessskaerm
Beskytter brugeren mod den roterende skæretråd og objekter, der slynges væk.
2.4.3 Beskyttelsesbøjle
Beskytter planter og andre personer mod den ro-terende skæretråd. Skæretråden skånes øgsa mod for stort slid under trimningen lungs mure.
2.5 Symboler på apparatet
Symbol Betydning
Vær saerligt forsigtig under handte-
ringen!
Symbol Betydning
Laes brugsanvisningen forbrug!
Fare ved bortslyngede genstande!
Hold uvedkommene væk fra fareområdet!
Afstanden mellem apparatet og uvedkommenende personer skal mindst vare 15 m omkring bruge- ren.
Beskyt apparatet mod regn og fugt!
Bae 0jenbeskyttelse og horeværn!
Tag batteriet ud, for apparatet skal indstilles aller rengores,ller nar apparatet skal vare uden opsyn et stykke tid.
2.6 Produktoversigt (01)
Produktoversigten (01) giver et overblick over apparatet.
Nr. Komponent
1 Øvre greb
2 Sikkerhedsknap
3 Afbryder med børnesikring
4 Batterilås
5 Ekstragreb med vippearm
6 Holder med ekstra tradspole
7 Øvre styremuffle
8 Nedre styremuffle
9 Teleskopskaft
Nr. Komponent
10 Fikseringsknap til skarehoved
11 Skarehoved med motor
12 Plantebeskyttelsesbjole
13 Styrehjul
14 Afskaermnng med tradafskerer
15 Snørespole
16 Batteri
17 Oplader med netstik
- Følger ikke med leveringen, men indgår i det komplette sæt (art.-nr. 113633)
2.6.1 Justerbart teleskopskaft
Plænetrimmeren er forsynet med justerbart telskopskaft. Dermen kan apparatet indstilles til den individuelle kropshøjde, og motorhovedet kan drejes.
2.6.2 Drejeligt og justerbart skarehoved
Plænetrimmeren er forsynet med et skærehoved, der er drejeligt og som kan justeres i hældningen.
2.6.3 Vippeautomatik
En vippeautomatik er integreret i tradhovedet, säledes at skæretråden kan forlænges, mens motoren kører.
3 SIKKERHED
3.1 Generelle sikkerhedsanvisninger ved elværktøjer
ADVARSEL!
Læs alle sikkerhedsinstruktioner, anvisninger, illustrationer og tekniske data, som dette elværktøj er udstyret med.
Manglende overholdelse af defterfolgende anvisininger kan forarsage elektrisk stød, brand og/eller alvorlige personskader.
Opbevar alle sikkerhedsanvisninger med henblick på fremtidig drug.
Begrebet "elværktøjer", der anwendes i sikkerhedsanordningerne henviser til strømdrevne elværktøjer (med strømkabel) og batteridrevne elværktøjer (uden strømkabel).
3.2 Elektrisk sikkerhed
Undgå, at kroppenkommen i kontakt med jordede genstande som rør, radiatorer, komfurer og koleskabe. Der er øget risiko for strømstød, hvis din krop har jordforbindelse.
Beskyt elværktøj mod regn og væde. Hvis der træn-ger vand ind i et elværktøj, øges risikoen for elektrisk stød.
3.3 Brug og handtering af elværktøjet
Overbelast称之 elværktøj. Brug kun det elværktøj, der er bestemt til arbejdet.Du arbejder bedre og sikrere med det korrekte elværktøj inden for det angivne ydelsesområde.
- Brug/DD elværktjer med defekte kontakter. Et elværktj, der/DD leengere kan tændes og slukkes, er farligt og skal repareres.
Træk stikket ud af stikdåsøn, og/eller fjern batteriet, før du indstiller på apparatet, skifter reservedele eller lægger elværktøjet til sidete.Disse forsigtighedsregler forhindrer, at elværktøjet startes utilsigtet.
Opbevar elværktjer, der ikke er i brug, uden for boRs rækkevidde. Lad ikke personer bruge dette elværktj, hvis de/DDke har sat sig ind redskabets Funktion eller ikke har læst disse anvisnin
ger.Elvaerktjojer er farlige, hvis de bruges af uerfarne personer.
Plej elværktøjet og pastiks-værktøjet omhyggeligt. Kontroller om bevægelige dele fungerer som de skal og ikke sidder i klemme, om dele er i stykker eller beskadiget på enaland mode, at elværktøjets Funktion er nedsat. Få beskadigede de- le repareret, for det elektriske værktoj bruges.Mange ulykker har deres ársag i)darligt vedligeholdte elværktøjer.
Hold skærende/klippende redskaber skarpe og rene. Omhyggeligt plejede skærende/klippende redskaber med skarpe skære-/klippekanter gär ikke sa let fast og er lettere at styre.
■ Brug elektriske værktøjer, tilbehør, pastiksværktøj osv. i overensstemmelse med anvisningerne. Tag højde for arbejdsforholdene og aktiviteten, der skal udfores.Der er risiko for, at der kan opstå farlige situationer, hvis elværktøjer bruges til andet end det, de er beregnet til.
Sorg for at holde grebene og fladerne tøre, rene og frie for olie og fedt. Glatte
grep og flader hinderen en sikker betjening og kontrol overdet elektriske værktog i uforudsigelige situationer.
3.4 Arbejdspladssikkerhed
Sorg altid for, at arbejdsomraret er ryddeligt og veloplyst. Uorden eller dareligt oplyste arbejdsomrader kan vare skyld i ulykker.
Arbejd ikke med elværktøjet i eksplosionsfarlige områder, hvor der er brændbare væsker, gasser eller støvpartikler. Elværktøjer frembringer gnister, der kan antænde støv eller dampe.
Hold børn og andre personer på afstand, mens elværktøj benyttes. Hvis din opmaerk somhed afledes, kan du miste kontrollen over det elektriske værktøj.
3.5 Brug og handtering af det batteridrevne redskab
Lad kun batterierne op i opladere, der anbefales af producenten. Der er fare for brand, hvis en oplader, der kun er egnet til en bestemt type genopladelige batterier, brugesammen med andre batterier.
- Brug kun de dertil beregne de batterier i elværktø-jet.Der er fare for kvæstelser og brand, hvis der bruges andre batterier.
Hold batterier, der/DD anvendes, pafstand af hæfteklammerne, mønter, nogler, som, skruer erler andre mindre metalgenstande, der kan forårsage en direkte forbindelse af polerne. Der er fare forforbrændinger erler brand, hvis batteriets poler kortsluttes.
Ved forkert anvendelse kan der sive væske ud af batteri. Undgå al kontakt med væsken. Skyl med vand, hvis der opstår utilsigtet kontakt. Opsøg læge, hvis væskenkommen i øjnene. Udsivende væske fra et batteri kan medføre hudirritation ell er forbrændinger.
- Brug ikke beskadigede eller ombyggede batterier. Beskadigede eller ombyggede batterier kan forholde sig uforudsigeligt og medføre brand, eksplosion eller fare for kvæstelser.
Udsæt ikke et batteri for ild ell er for hjoe temperaturer. lld ell er temperaturer over 130^ kan forarsage en eksplosion.
Folg alle anvisninger om opladning, og oplad aldrig batteriet aller det batteridrevne værktj对人体 for det temperaturomrade, der er angivet i brugsanvisningen. Forkert opladning aller oplading对人体 for det tilladte temperaturomrade kan ødelægge batteriet og oger risikoen for brand.
3.6 Personsikkerhed
Vær altid opmærksom, vær bevidst om, hvad du gør, og brug din sunde fornuft, när du arbejder med et elværktøj. Brug ikke elværktøjer, hvis du er træt eller påvirket af narkotika, alkohol eller medicin. När du betjener elværktøjet, kan et øjebliks uopmærksomhed fore til alvorlige kvæstelser.
Bær personligt sikkerhedsudstyr og altid beskyt-telsesbriller. Når du alt after arbejdets art og elværktøjets type bærer personligt sikkerhedsudstyr sösom støvma-ske, skridsikre sikkerhedssko,
beskytteshjelm aller horeværn, mindskes risikoen forkvæstelser.
Forebyg, at redskabet gär i gang utilsigtet. Forvis dig om, at der er slukket for elværktøjet, før du slutter det til strømforsyningen og/eller batteriet, lfter eller bærer det. Der er fare for ulykke, hvis du bærer elværktøjet og samtidigt har fingeren på tænd/sluk-knappen aller slutter et tændt redskab til strømforsyningen.
Fjern indstillingsværktøj eller skruenogler, for du tænder for elværktøj. Der er fa-re for kvæstelse, his et værktøj eller en nøgle er sat på en roterende apparatdel.
Undgå unormale kripsstil-linger. Sørg for sikkert fod-fæste, og sørg altid for at holde balancen.På denen på kan du bedre kontrolle- re elværktøjet i uventede situ- ationer.
Bær egnet tøj. Bær ikke løstsiddende tøj eller smykker. Hold hær, tøj og handsker væk fra bevægelige de-le. Løstsiddende tøj, smykker erler langt harek kan gribes af bevægelige dele.
3.7 Service
Lad kun kvalificere de fagfolk reparere elværktogkun med originale reservedele.Pa donne MADE er der sikkerhed for, at elværktjets sikkerheds-funktioner opretholds.
Udfør aldrig service på beskadigede batterier. Kun producenten eller et autoriseret kundeværksted mA udfore servicen.
3.8 Sikkerhedsanvisninger for plænetrimmer
3.8.1 Vibrationsbelastning
ADVARSEL! Fare pga. vibration
Den faktiske vibrationse-missionsværdi ved anvendelse af apparatet kan af-vige fra den værdi, producenten har angivet. Før el-ler under anvendelsen skal der tages hjoje for følgende faktorer:
Bruges apparatet som tilsigtet?
- Skæres aller forarbejdes materialet korrekt?
Er apparatet i en ordentlig brugbar tilstand?
Er skæereværktøj tet slebet korrekt eller er detkorrekte skæereværktøj montere?
Er der monteret holdegreb aller ekstra vibrationsgreb, og er de fast forbundet med apparatet?
- Brug kun apparatet med den hastighed, der er foreskrevet til det pagaelende arbejde.
Undgå maksimal hastighed,
så larm og vibrationer minimeres.
Apparatets larm og vibrationer kan blive foroget som ffolge af ukorrekt brug og service. Dette medfører sundhedsskader. Sluk apparatet i disse tilfælde med det samme, og fä det repareret af et autoriseret servieværksted.
Belastningen som følgge af vibrationener afhænger af det arbejde, der udfores eller af apparatets brug. Vurder belastningen, og sorg for tilstrække-lige arbejdspauser. Dermen reduceres belastningen som følgge af vibrationener over hele arbejdstiden.
Bruges apparatet i længere tid, udsættes brugeren for vibrationer, hvilket kan give kredsløbsforstyrrelser ("hvide fingre"). Bær handsker, og hold hænderne varme for at minimere dette risiko. Fast-slås symptomer på "hvide fingre", skal en Lage opsøges med det samme. Tilppe symptomer hører: Følelse-sloshed, snurren, kløen, smerer, ingen kraft eller farven ell-ler hudens tilstandændrer sig. Disse symptomer angar normalt fingre, hænder eller
pulsen. Er temperaturerne udendørs lave, er risikoen større.
Hold længere pauser i Iobet af arbejdsdagen, sà du kan komme dig igen after larm og vibrationer. Planlæg dit arbejdesåledes, at apparater, der danner kraftige vibrationer, bruges fordelt over flere dage.
Fårdu en ubehagelig fornem-melsellerændres hudens farve pa hænderne under apparatets brug, skal arbejdet afbrydes med det samme. Hold nok pauser, før træthed melder sig. Uden tilstrækkelige pauser kan et hand-arm vibrationssyndrom opstå.
Minimer risikoen for at blive udsat for vibrationer. Plej apparatet som angivet i driftsvejledningen.
- Skal apparatet bruges ofte, skal du henvende dig til din forhandler for at kobe antivirusbronstationtilbehør (f.eks. greb).
Undgå at arbejde med apparatet ved temperaturer på under 10^ . Fastlag en arbejdsplan, for hvordan vibrationsbelastningen kan minimeres.
3.8.2 Larmbelastning
Larmbelastning kan ikke undgås helt med apparatet. Brug det larmende apparat på tilladte tidspunkter. Overhold hviletider, og begræns arbejdets varighed til det nødvendigste. For din egen personlig beskyttelse og for at beskytte personer iærheden, skal der bruges horeværn.
3.9 Sikkerhedsanvisninger vedr. betjening
ADVARSEL!
Dette elværktøj frembringer et elektromagnetisk felt, Near det bruges. Dette felt kan under bestemte omstændigheder påvirke aktive aller passive medicinske implantater.
For et nedsætte faren for alvorlige eller dødelige kvæstelser anbefaler vi, at personer med medicinske implantater konsulterer deres læge og producenten af det medicinske implantat, För elværktøjet betjenes.
Betjen altid apparatet med begge hænder.
Hold altid hænder og fødder væk fra skæreanordninger, Forst og fremmest'nr motoren startes.
- Afvent skæreværktøjets stilstand, after at motoren er blevet slukket.
Fjern kun afklippet materiale,\
när motoren og skæreværket\
står stille.
- Berør ikke tradafklipperen ubeskyttet pga. fare for snitsår.
När en ny trad er trukket ud, skal apparatet sættes i den normale arbejdspositionigen, før det taendes.
- Brug ikke skæretråde af metal!
Beskyttelsesskaerm, skareværktog motor skal altid holds fri for klipperester.
Personer, der/DD, hvordan apparatet betjenes, skal sætte sig ind i handteringen, mens motoren er slukket.
När der arbejdes på en skråning:
Arbejd aldrig på en glat, fedtet skråning.
Klip altid på tværs af skråningen, aldrig opad eller nedad.
Stå altid under skæreapparatet.
3.9.1 Sikkerhedsanvisninger for batteriet
Dette afsnit indeholder alle de grundlaeggende sikkerheds- og advarselsforskrifter, som skal overhoveds ved anvendelse af batteriet. Læs disse anvisninger!
- Brug kun batteriet som tilsig-tet, dvs. i batteridrevne appa-rater fra firmaet AL-KO. Oplad kun batteriet med den fertil beregnede AL-KO-oplader.
Pak først det nye batteri ud af den originale emballage, nr det skal bruges.
- Oplad batteriet welt, inden det bruges første gang, og brug altid den hertil beregnede oplader. Følg anvisningerne i++, donne brugsanvisning, +/- du oplader batteriet.
- Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/Brug/DD/
Udsæt ikke batteriet for vand og fugt ved anvendelse af apparatet.
Beskyt batteriet mod varme, olie og ild, sa det ikke beskadiges, og der ikkekommen dampe og elektrolytveeske ud.
Slå ikke på batteriet, og kast ikke med det.
- Brug/DD, hvis det er snavset eller vådt. Rengør og tør batteriet med en tør og ren klud, før det bruges.
Abn, demonter eller adskil ikke batteriet. Der er fare for elektrisk stød og kortslutning.
Dette batteri ma ikke bruges af u autoriserede personer, medmindre dette er under op-syn af en person, der er ansvarlig for deres sikkerhed, ell er de af dig har modtaget anvisninger på, hvordan batteriet skal anwendes. U autoriserede personer er f.eks.:
Personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale evner
- Personer som ingen erfährung og/eller viden har om batteriet.
Børn skal holds under opsyn og instrueres, sa de/DDke leger med batteriet.
Batteriet må ikke sidde permanent i opladeren. Tag batteriet ud af opladeren,ningar skal bruges i længere tid.
Fjern batteriet fra redskabet,\
när redskabet称之 i brug.
- Batterier, der/DD bruges, skal opbevares pa et tort sted og i et aflast rum. Beskyt batteriet mod varme og direkte solstraler. U autoriserede personer og børn ma/DD have adgang til batteriet.
3.9.2 Sikkerhedsanvisninger for oplader
Dette afsnit indeholder alle grundlaeggende sikkerhedsanvisninger og advarsler, som skal overholds ved brug af op-laderen. Læs disse anvisninger!
- Brug kun opladeren som til-sigtet, dvs. til opladning af det pagseldende batteri. Oplad kun originale batterier fra AL-KO med opladeren.
- Kontroller—hele apparatet, isæn netktablet og batteriskakten for beskadigelse, før opladeren anvendes. Apparatet mA kun bruges i perfekt tilstand.
- Brug/DD: Apparatusi eksplo-sions- og brandfarlige miljøer.
- Brug kun apparatet inden døre, og udsæt det ikke for væde og fugt.
Stil alto opladeren på et godt ventileret og ikke brændbart sted, da den bliver varm un-
der opladningen. Hold ventilationsabningerne frie, og tildek,.
kke apparatet.
För du tilslutter opladeren, skal du kontrollere, at den netspænding, som er nævnt under tekniske data, er tilgængelig.
Netkablet må kun bruges til at tilslutte opladeren og/DDke til andre formål. Bær/DDke opladeren i netkablet, og træk ikke netstikket ud af stikdåsen ved at trække i netkablet.
Beskyt netkablet mod varme, olie og skarpe kanter, sa det ikke beskadiges.
- Brug ikke opladeren og batteriet, hvis de er snavsede eller våde. Rengør og tør op-laderen og batteriet, før de bruges.
Abn不解 opladeren og batteri-et. Der er fare for elektrisk stød og kortslutning.
For din egen sikkerheds skyld ma du kun lade kvalificerede fagfolk reparere aller udskifte originaldele pa apparatet.
Dette apparat må ikke anvenden af uatoriserede personer, medmindre de er under opsyn af en person, der er ansvarlig for deres sikkerhed, eller de har modtaget anvisninger af
dig om, hvordan apparatet skal benyttes. U autoriserede personer er f.eks.:
Personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale evner
Personer som ingen erfähring og/eller viden har om apparatet.
Børn skal vare under opsyn og instrueres, således at de ikke leger med apparatet.
Apparater, der/DD bruges, skal opbevares pa et tort sted og i et aflast rum. U autorisere de personer og born ma/DD have adgang til apparatet.
4 MONTERING
ADVARSEL! Fare ved ufuldstendig montering!
Bruges et ufuldstændigt monteret apparat, kan det medføre alvorlige kvæstelser.
- Brug kun apparatet, nár det er helt monteret!
Sæt først batteriet i apparatet,ær apparatet er helt monteret!
Kontroller, om alle sikkerheds- og beskyt-telsesanordninger er tilstede og fungerer, for apparatet tilsluttes!
4.1 Monter afskaermnng (02)
- Sæt afskærmningen (02/1) på skærehovedet (02/2). Sørg for at traden (02/3) ligger frit.
- Skru afskaermningen fast pa skarehovedet med de medfolgende skruer (02/4).
- Sæt styrehjulet (02/5) på beskyttelsesskærmen og tilspænd skuerne.
4.2 Montering af det ekstra greb (03)
Ekstragrebets (01/5) holder (01/6) er monteret patalestkopskaftet. Reservetradspolen, der folgermed leveringen, er integreret i holderen.
Medvippearmen i ekstragrebet kan grebets haelndning tilpasses individuelt.
- Holderen (03/1) skydes på teleskopskaftet.
- Træk ekstragrebets (03/2) gribebøjle let frahinanden (03/a).
- Skyd ekstragrebet pa holderen (03/b). Ekstragrebet skal klikke pa plads i fortandingen.
- Sætvippearmen (03/3) med boltholderen paa spænddeboltene (03/4).
- Skru spændeboltene fast, säledes atvippearmen let kan bevæges.
5 IBRUGTAGNING
5.1 Opladning af batteri
BEM/ERK
Detaljerede informationer findes i de sørskilte brugsanvisninger til batteri og oplader.
FORSIGTIG!
På grund af opladerens opvarming er der risiko for brand, hvis den stared pa et let antændeligt underlag, og der ikke er nok ventilation.
- Brug alto kun opladenen på et ikke-brændbart underlag eller i ikke-brændbare miljøer.
Hvis disse forefindes: Hold ventilationsabningerne frie.
BEMERK
Oplad batteriet welt, inden apparatet bruges forste gang. Batteriet kan op-lades after behag i alle ladetilstande. Batteriet tager ikke skade, hvis opladinningen afbrydes.
BEM/ERK
Den automatiske registrarering af ladetilstanden beskytter batteriet mod overopladning. Batteriet kan derfor blive sid-dende i opladeren et stykke tid, men ikke permanent.
Temperaturområdet for opladningen skal��emellem 5^ og +45^. Hvis batteriet skal lades helt op, tager det maks. 50 minutter. Hvis batteri
ets driftstid mindskes vAESentligt pa trods af, at det er blevet ladet helt op, er batteriet opbrugt og skal erstattes med et nyt originalbatteri.
- Opladeren (01/17) tilsluttes til lysnettet utden batteri (01/16).
- Sæt batteriet i opladeren.
LED'en ved stik-strormforsyningen lyser rodt.
Opladningen er aflsuttet, narr LED'en ved stik-strormforsyninger lyser gront. Batteriet er sa fuldt opladet.
- Traek opladeren ud af stikkontakten.
- Fjern batteriet fra opladeren.
5.2 Sæt batteriet i ell er traek det ud (14)
Saat batteriet i (14/a)
- Skub batteriet (14/1) i skakten (14/2), til det gär i hak.
Trak batteriet ud (14/b)
-
Tryk på aftikringstasten (14/3) på batteriet (14/1) og hold den inde.
-
Traek batteriet ud.
5.3 Afmontering af transportbeskyttelsen pa tradafskæreren
Fare for kvæstelser, hvis apparatdele løsner sig
Dele af apparatet, der Ios-ner sig under driften, kan medfore alvorlige skader.
Kontroller om alle apparatdele er fast tilspændt, for der taendes for apparatet.
Fastgør skæreværktø-jerne således, at de ikke kan lösne sig under driften.
6.1 Justering af teleskopskaftet (04)
- For at Iosne de ovre fikseringsmuffer (04/1) drejes disse ca. 180^ i pilens retning (04/a).
- Teleskopskaftet (04/2) kan indstilles individuelt til kropslængden. Teleskopskaftet kan forlænges med ca. 10 cm (04/b).
- Drej fikseringsmuffen fast (04/c).
6.2 Drejning af skarehovedet (05, 06)
For at trimme f.eks. kanterne på græsplænen kan skærehovedet drejes ca. 180^ (06).
- Den nedre fikseringsmuffe (05/1) skrues Iøs (05/a).
- Drej teleskopskaftet (05/2) 180^ (05/b).
- Tilspaend fikseringsmuffen (05/c).
6.3 Haeldning af skarehovedet (07)
Med eendret haeldningsvinkel kan der ogsa trimmes pautilgengelige steder, f.eks. under banken, pa fremspring osv.
- Tryk på fikseringsknappen (07/1) og hold den nedtrykkek (07/a).
- Lad skarehovedet (07/2) gä i hak i den önskede hældning (07/b).
- Slip fikseringsknappen.
6.4 Forlaengning af skaertråden under brug
Skaertråden forkorter sig under driften og trevler.
- Tryk tradhovedet mod plænen under arbejdet. Derved vikles der et stykke trad af tradspolen, og den brugte tradende skæres af med tradafskæreren.
6.5 Start af planenetrimmeren (12)
- Sorg for at have sikkert fodfeste.
- Hold apparatet med begge hænder. Sæt seksaerehovedet på jorden.
- Hold med den ene hand fast om det ekstra greb (01/5), med den anden hand om det ovre greb (01/1).
- Tryk på sikkerhedsknappen (12/1) i det øvre greb.
- Tryk på kontakten (12/2) i det øvre greb og hold den fast. Apparatet korer. Nu kan sikkerhedsknappen slippes.
- Lad plænetrimmeren stå i tomgang nogle øjeblikke. Tråden bliver derved afskåret i den rigtige længde.
- Hvis afbryderen slilles, slar apparatet fra.
När apparatet er slukket, drejer tradhovedet stadig i nogle sekunder. Der er fa-re for snitsår, hvis der gri-bes ind i dets område.
- Vent, indtil tradhovedet stär helt stille.
7 ARBEJDSMADE OG ARBEJDSTEKNIK (09 - 11)
Tænd apparatet, inden du næmer dig det graes, der skal klippes, og sænk den først da for at undgå overbelastning.
Vip apparatet en smule fremefter (ca. 30^ sa der skares med skaretradens spids.Ga langsomfrem (09).
Sving apparatuset ensartet fra side til side under klipningen (09).
Langt græs skal slas i flere lag. Gå altid frem oppefra og nedefter (10).
Apparatet klipper bedst ved hje hastigheder. Derfor bør apparatet ikke overbelastes af for højt græs.
Träden blokeres, hvis apparatet overbelastes i meget højt graes. Løft apparatet med det samme, sa det aflastes. Ellers kan der opsta varige skader på motoren.
Slå ikke græsset med apparatet direkte mod hårde forbinder (f.eks. mure), men mod sider. Dette skåner skæretråden (11).
Hold apparatet væk fra sarte planter. Vip plantebeskyttesesbøjlen i en vendret position.
8 SERVICE OG VEDLIGEHOLDELS
Der er fare for snitsar, hvis de skarpe, bevagende dele samt skareværktoget berres.
Sluk altid for apparatet, før vedligeholdelse, pleje og rengoring udfores. Tag batteriet ud.
Bær altid handsker under vedligeholdelse, pleje samt rengøring af apparatet.
BEMERK
Reparationer magkun gennemfores af kompetente fagværksteder ellere vores AL-KO serviceafdelinger.
- Redskabet må ikke udsættes for vand eller fugt. Sprøjt ikke med vand.
Rengør altid huset og klippekniven after brug med en børste eller en klud. Brug ikke vand og/eller aggressive rengørings-ller oplosningsmidler. Der er risiko for korrosion og skader af kunststofdele.
Fjern batteriet after brugen, og kontroller apparatet for skader.
- Brug ikke apparatet, hvis tradafskæreres klinge mangler eller er beskadiget.
Beskyttelsesskaerm, tradhoved og motor skal altid holds fri for klipperester.
Kontroller alle skruer for fast saede.
- Kontroller apparatets elektriske kontakter for corrosion,rens demevt.med en fin metalharspensel.Pafor derefterkontakspray.
8.1 Udskift tradspole (08)
Reservetradspole:GT 2025 art.-nr.112969
Forudsaetning: Apparatet skal vare slukket, og batteriet skal vare taget ud af apparatet.
- Tryk samtidigt på begge oplåsningsknapper (08/1) (08/a), og tag afdækningen (08/2) af.
- Tag denosome tradspole (08/3) ud.
- Sæt den nye tradspole (08/4) i (08/b). Sørg for, at fjederen (08/5) saettes i igen.
- Før skæretråden ud gennem abningen (08/6) på tradhovedet.
- Sæt afdækningen (08/2) på og tryk fast, til dengarsihak.
- Saet batteriet ind i apparatet.
9 OPBEVARING
Apparatet skal gores grundigt rent after haverbrug. Placer evt. ogsa alle sikkerhedsafdækninger. Opbevar apparatet i et tort, aflast rum ogutilgengeligt for børn.
Haeng plaenetrimmeren i grebet. Dermen belastes skarehovedet ikke unødigt.
Udfør ffolgende arbejdstrin, hvis apparatet ikke bruges i over 30 dage:
Rengør apparatet omhyggeligt, og opbevar det i et tort rum.
9.1 Opbevaring af batteri og oplader
FARE!
Hvis batteriet eksploderer, fordi det opbevares i nær-heden af flammer eller var-mekilder, vil personer blive dræbt eller alvorligt saret.
Opbevar batteriet pa et kolest og tort sted og ikke i nærheden af flammer aller varmekilder.
BEM/ERK
Den automatiske registrering af ladetilstanden beskytter batteriet mod overopladning. Batteriet kan derfor blive siddende i opladeren et stykke tid, men ikke permanent.
Opbevar batteriet pa et tort, frostfrit sted ved en temperatur mellem 0^ og 35^ og med en ladetilstand pa ca. 40 - 60%
Opbevar称之 batteriet i nærheden af syreholdige genstande eller genstande af metal pga. fare for kortslutning.
Batteriet skal genoplades i ca. 1 time after ca. 6 maneder.
10 TRANSPORT
Udfor falgende tiltag for transporten:
- Sluk for apparatet.
- Tag batteriet ud af apparatet.
- Nedpak batteriet forskriftsmaesigt (se nedenfor).
BEMERK
Batteriets mærkeenergi erindre end 100 Wh. Overhold derfor de afterfol-gende transportanvisninger!
Det monterede li-ion batteri er underlagt loven om farligt gods, men kan dog Transporteres under forenklede betingelser:
Det ubeskadigede batteri kan uten videre pabud Transporteres af brugeren pa veje, hvis apparatet er indpakket i den originale emballage og transporten er af privat art. De Øvre vægtgrænser ved separat forsendelse af batterier skal overholds:
Maks. 30kg totalvegt per pakke ved landvejs-, jernbane- og sotransport
Ingen øvre vægtgrænse ved lufttransport, men maks. 2 stk. per pakke
Ved formodet beskadigelse af batteriet (f.ecs. hvis apparatet er faldet pa gulvet), ma det ikke transporteres.
Erhvervsmaessige brugere, som udforer transporten i forbindelse med arbejdet (f.eks. transport til aller fra byggepladser ull erved praesentationer), kan ligeledes fofge de forenklede regler.
I begge oven over anforte tilfælde skal der ubetinget træffes forholdsregler, sa batteriets indhold..., ike kan sive ud. I alle andre tilfælde skal bestemmelsene i loven om farligt gods ubetinget overholds! Ved tilssidesættelse kan aftenderen,... erer speditoren palaegges store boder.
Ved landevejs-, jernbane- og stransport skal der varepasat advarselsmærkater pa emballagen, hvis batteri(er) er vedlapt apparatet. Hvis batteriet(-erne) er indsat ell er integreret i apparatet, krves der ikke advarselsmærkater, fordi den ydre emballage/originailemballagen alleredeskal opfylde bestemt forskrifter.
Ved lufttransport skal der under alle omstændigheder vare anbragt en advarselsmaerkat pa emballagen. Den Øvre vaegtgranse for batterier, der sendes sammen med apparatet, skal overholds: maks. 5 kg batterivægt per pakke og maks. 2 stk. per pakke, hvis batteriet(-erne) er vedlapt apparatet.
Informer dig pa forhand, om en transport kan udfores med den udvalgte tjenesteudbyder, og adviser forsendelsen.
Forsendelsens forberedelse bør overvåges af en sagkyndig for transport af farligt gods. Overhold och eventuelle supplerende nationale forskritter.
11 BORTSKAFFALSE
Henvisninger til loven om elektrisk og elektronisk udstyr (EEE)
Elektrisk og elektronisk udstyr må ikke smides ud med det almindelige husholdningsaffald, men skal bortskaffes saerskilt!
Udtjente batterier som utdjente genopladelige batterier, som ikke er fast monteret i det brugte redskab, skaltages ud, for redskabet smides ud! Bortskaffelsen af batterier er reguleret af loven.
Ejeren eller brugeren af elektrisk og elektronisk udstyr er forpligtet til at tilbagesende redskabet after brug iht. loven.
Slutbrugeren er selv ansvarlig for at slette alle personlige data på det gamle redskab!
Symbolet på en overstreget affaldsspand betyder, at elektrisk og elektronisk udstyr ikke masmides ud med det almindelige husholdningsaffald.
Elektrisk og elektronisk udstyr kan afleveres,uden vederlag de falgende steder:
Offentlige affaldsdeponier (f.eks. kommunale lossepladser)
Forretninger, der sælger elektrisk udstyr (stationere og online), hvis forhandleren er forpligtet til atAGE redskabet retrer hvis forhandleren tilbyder dette selv.
Disse informationer gelder kun for udstyr, der er installerer og solgt i EU-lande, hvor EU-direktivet 2012/19/EU er geldende. I lande utden for den Europaeiske Union kan der vare andre bestemmelser for bortskaffelse af elektrisk og elektronisk udstyr.
Henvisninger til batteriloven
Udtjente batterier og genopladelige batterier må ikke smides ud med det almindelige husholdningsaffald, men skal bortskaffes saerskilt!
Folg anvisningerne i betjenings-ller monteringsvejledningen om sikker udtagning af batterier erer genopladelige batterier fra det elektriske udstyr samt for informationer om deres type ell kemiske system.
Ejeren eller brugeren af batterier og genopladelige batterier er forpligtet til at tilbagesende redskabet after brug iht. loven. Returningen er begraenset til en normal husholdningsmengde.
Udtjente batterier kan indeholde skadelige stoffer.
eller tungmetaller, som skader miljoet samt menneskers sundhed.Genbruges udtjente batterier
samt de indeholdte ressourcer, er dette med til at beskytte vigtige ressourcer.
Symbolet på en overstreget affaldsspand betyder, at batterier og genopladelige batterier ikke smides ud med det almindelige husholdningsaffald.
Star tegnene Hg, Cd eller Pb under affaldsspanden, betyder dette fologende:
Hg: Batteriet indeholder mere end 0,0005 % kviksvl
Cd: Batteriet indeholder mere end 0,002% cadmium
Pb: Batteriet indeholder mere end 0,004 % bly
Batterier og genopladelige batterier kan afleveres\
eden vederlag de følgende steder:
Offentlige affaldsdeponier (f.eks. kommunale lossepladser)
Forretninger, der saelger batterier og genopladelige batterier
- Indsamlingssteder, der tager brugte batterierter tilbage
Producentens indsamlingssteder (hvis davon nikke er medlem af den kollektive tilbagtagelsesordning)
Disse informationer gælder kun batterier og genopladelige batterier, der er solgt i EU-lande, og hvor EU-direktivet 2006/66/EU er gældende. I lande uden for den Europæiske Union kan der�� andre bestemmelse for bortskaffelse af batterier og genopladelige batterier.
12 HJELP VED FEJL
FORSIGTIG! Fare for kvæstelse
Skarpe samt bevægende apparatdele kan medføre kvæstelse.
Bær altid handsker under vedligeholdelse, pleje samt ren-goring af apparatet!
Forstyrelse Årsag Afhjælpning
| Der tilføres ikke skæretråd. Trådspolen er tom. Udskift trådspolen. |
| Motoren kører ikke. Batteriet er tomt. Oplad batteriet. | |
| Batteriet mangler eller er/DDrekt isat. | Sæt batteriet correkt i. |
| Strømforsyningen er afbrudt. 1. Fjern batteriet.2. Rens apparatets kontakter. |
| Motorvæernet har slået motoren fra pga. overbelastning. | Vent, indtil motorvænet frigiver motoren igen. |
| Motoren arbejder med afbry-delser. | ■ Fejl i apparatet■ Tænd/sluk-knappen erdefekt. | Kontakt AL-KO-servicested. |
| Motor i gang, men kniven be-væger sig/DDke. | Fejl i apparatet Kontakt AL-KO-servicested. |
| Apparatet vibrerer usædvan-ligt. | Trådspolen er beskidt. Rengør | trådspolen, isæt en ny hvis nødvdendigt. |
| Fejl i apparatet Kontakt AL-KO-servicested. |
| Batteriets driftstid falder tyde-ligt. | Græsset er for højit eller forfugtigt. | ■ Klip græsset i en hjere hjde.Lad græsset tørre. |
| Skærehøjden er for lille. Klip græsset i en hjere hjde. |
| Batteriets levetid er udløbet. Udskift batteriet.Brug kun originalt tilbehør fra produ-centen. |
| Batteriet kan/DDke oplades. Batteriets kontakter er snav-sede. | Kontakt AL-KO-servicested. |
| Batteriet eller opladeren erdefekt. | Bestil Reservedele. Kontakt AL-KO-servicested. |
| Batteriet er for varmt. Lad batteriet køle af. |
BEMERK
Ved forstyrrelser, der ici er anfort i donne tabel, ellr som du ici selev kan afhjelpe, bedes du henvende dig til vores kundeservice.
13 KUNDESERVICE/SERVICE
Henvend dig til nærmeste AL-KO serviceværksted ved sporgsmål til garanti, reparation eller reservede- le.
Disse oplysninger vindes pa internettet pa adressen:
Inden for den lovbestemte reklamationsperiode reparer erller udskifter vi after eget skon eventuelle materiale-ller fabrikationsfejl pa apparatet. Reklamationsperioden bestemmes af loven i det land, hvor maskinen er kobe.
Vores garanti gælder kun, hvis:
brugsanvisningen følges
- apparatet behandles korrekt
der bruges originale reservedele
Garantien bortfalder ved:
egenhændige forsog pa reparation
egenhaendige tekniske aendringer
ukorrekt drug
Folgende er/DDke omfattet af garantien:
Lakskader, der skyldes normal slitage
Sliddele, der er markeret med ramme xxxx (x) pa reservedelslisten
Garantiperioden begynder med kobet foretaget af den fpreste slutforbruger. Datoen pa kobskvitteringen er gaeldende. Kontakt forhandleren, hvor apparatet er kobt, eller den nermeste autoriserede kundeservice. Medbring donne erklaring og den originale kobskvittering. Denne erklaring berorer ikke koverslovbestemte rettigheder over for sælger på grund af mangler.
15 EF-OVERENSSTEMMELSESERKLÄERING
Vi erklærhermed, at ditte prodkt ved salg opfylder kravene i de harmoniserede EU-direktiver, EU-sikkerhedsnormerne samt de produitspecifikke normer.
Produkt
Batteridrevet plenetrimmer
Serienummer
G1082012
Type
GT 2025
Lydtryksniveau
EN ISO 3744
malt/garanteret
90 dB(A) / 92 dB(A)
Producent
AL-KO Geräte GmbH
Ichenhauser Str. 14
D-89359Kotz
EU-direktiver
2006/42/EF
2014/30/EU
2000/14/EF
2014/35/EU
2011/65/EU
Overensstemmelseserklaering
2000/14/EC bilag VI
Bemyndiget organ
Med lutningssspaken pa stddhandtaget kan handtagets lutning anpassas individuelt.
3.9 Sikkerhetsanvisninger for betjening 343
3.9.1 Sikkerhetsanvisninger for batteriet 344
3.9.2 Sikkerhetsanvisninger for laderen 345
4 Montering 346
Den batteridrevne gresstrimmeren er laget for drift med batteriet B50 Li (varenr. 113559). Dette batterietamt lader er ikke med i leveringsomfangent.
Du kan kjope batteridrevet gresstrimmer, batteri og lader som et komplett sett (varenr. 113633).
ADVARSEL!
2.4 Sikkerhets- og beskyttelsesanordninger
ADVARSEL!
Fare for persanskader!
10 Festeknapp for klippehode
11 Klippehode med motor
12 Plantebeskyttelsesbøyle
13 Forigshjul
14 Skjold med tradavskjaerer
15 Tradspole
16 Batteri
17 Lader med ledning
- Ikke inkludert i leveringsomfangent, men fas i det komplette settet (varenr. 113633)
2.6.1 Justerbar teleskopstang
2.6.2 Svingbart og justerbart klippehode
Gressstrimmeren er utstyrt med et svingbart klippehode som kan justeres i hellingen.
Hvis de etterfolgende anvisingene ikke overholds, kan det føre til strømstøt, brann og/eller alvorlige persorskader.
ikke har lest anvisningene,
må ikke bruke det.
3.9 Sikkerhetsanvisninger for betjening
ADVARSEL!
3.9.1 Sikkerhetsanvisninger for batteriet
3.9.2 Sikkerhetsanvisninger for laderen
- Sett skjoldet (02/1) på klippehodet (02/2).
Vær obs på at traden (02/3) ligger fri.
- Skru fast skjoldet med medfolgende skruer (02/4) på klippehodet.
- Sett forghingshjulet (02/5) på skjoldet og skru fast skruene.
- Driv alltid laderen på et ikke-brennbart underlag og i ikke-antennelige omgivelser.
Hvis aktuelt: Ventilasjonshullene måkke tildekkes.
MERK
Lad opp batteriet helt etter feste gangs bruk. Batteriet kan lades i enchver ladetilstand. Avbrutt lading skader ikke batteriet.
MERK
Batteriet er beskyttet mot overlading som ffolge av den automatiske registraringen av ladetilstanden ved lading, og kan dermed forbli forbundet med laderen i en viss tid, men ikke heletiden.
Temperaturområdet for lading skal ligge mellom 5^ og +45^ . Full opplading tar maks. 50 minutter. Hvis batteriets driftstid reducers betydelig til tross for at det er fulladet, er batteriet oppbrukt og ma byttes i et nytt originalbatteri.
- Koble lader (01/17) uten batteri (01/16) til strømnettet.
- Sett batteriet i laderen.
LED-en pa stopelet til stromforsyninger lyser rodt. Ladingen starter.
Ladeprosessen er avsluttet när LED-en pa stopselet til stromforsyningen lyser gront. Batteriet er fulladet.
- Trekk ut laderen.
- Ta batteriet ut av laderen.
Etter at du har slatt av, fortsetter tradhodet a gå rundt et par sekunder til. Det er fare for kuttskader ved berøring.
- Vent til trådhodet stär stille.
7 ARBEIDSMATE OG ARBEIDSTEKNIKK (09 - 11)
Slå på apparatet før du nærmer deg gresset som skal kuttes, og senk det deretter ned for ä unngå overbelastning.
- Hell apparatet lett forover (ca. 30^ ) for Å klippe med spissen av klippeträden. Gå frem langsomt (09).
Sving apparatet jevnt mot hye re og venstre under klipping (09).
Høyt gress mA klippes lagvis. Gå alltid fram fra toppen og ned (10).
Bruk ikke apparatet(nr bladet til tradskjaereren manglerller er skadet.
Hold skjold, tradhode og motor alltid fri for gressrester.
Kontroller at alle skruer sitter godt.
- Kontroller elektriske kontakter på apparatet for korrosjon, ev. rengør dem med en fin pensel og deretter spray inn med kontaktspray.
Forutsetting: Apparatet mä vare slätt av og batteriet mä vare fjernet fra apparatet.
Informer deg på forhand om det er mulig med en transport med tjenesteleverandoren du onsker, og send pakken med donne.
