GEBRUIKSAANWIJZING GT 2025 AL-KO

3.1 Algemene veiligheidsinstructies voor elektrisch gereedschap .............................................. 58

3.2 Elektrische veiligheid............................................................................................................. 58

3.3 Gebruik en behandeling van het elektrische gereedschap ................................................... 59

3.4 Veiligheid op de werkplek...................................................................................................... 60

3.5 Gebruik en behandeling van het accugereedschap .............................................................. 60

• 3.6 Veiligheid van personen p. 61
• 3.7 Service p. 62
• 3.8 Veiligheidsinstructies voor de grastrimmer p. 63
• 3.8.1 Belasting door trillingen p. 63
• 3.8.2 Geluidsbelasting p. 64
• 3.9 Veiligheidsinstructies voor de bediening p. 65

3.9.1 Veiligheidsinstructies voor de accu ......................................................................... 66

3.9.2 Veiligheidsinstructies voor de lader......................................................................... 67

• 4 Montage p. 68
• 4.1 Beschermplaat monteren (02) p. 68
• 4.2 Extra handgreep monteren (03) p. 68
• 5 Ingebruikname p. 69
• 5.1 Accu laden p. 69
• 5.2 Accu plaatsen en verwijderen (14) p. 69

5.3 Transportbescherming verwijderen van de draadafsnijder ................................................... 69

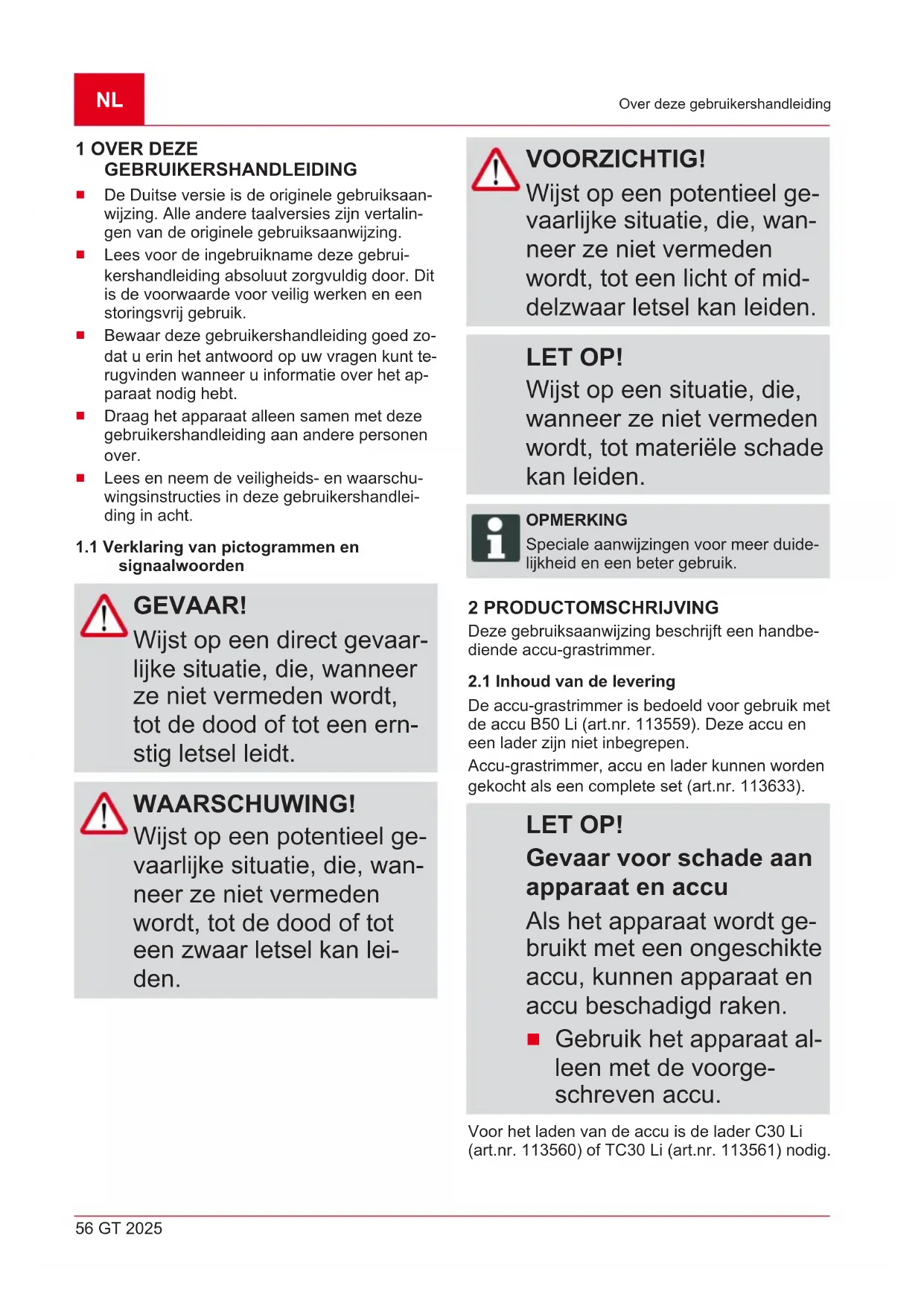

De Duitse versie is de originele gebruiksaan- wijzing. Alle andere taalversies zijn vertalin- gen van de originele gebruiksaanwijzing.

Lees voor de ingebruikname deze gebrui- kershandleiding absoluut zorgvuldig door. Dit is de voorwaarde voor veilig werken en een storingsvrij gebruik.

Bewaar deze gebruikershandleiding goed zo- dat u erin het antwoord op uw vragen kunt te- rugvinden wanneer u informatie over het ap- paraat nodig hebt.

Draag het apparaat alleen samen met deze gebruikershandleiding aan andere personen over.

Lees en neem de veiligheids- en waarschu- wingsinstructies in deze gebruikershandlei- ding in acht.

1.1 Verklaring van pictogrammen en

signaalwoorden GEVAAR! Wijst op een direct gevaar- lijke situatie, die, wanneer ze niet vermeden wordt, tot de dood of tot een ern- stig letsel leidt. WAARSCHUWING! Wijst op een potentieel ge- vaarlijke situatie, die, wan- neer ze niet vermeden wordt, tot de dood of tot een zwaar letsel kan lei- den. VOORZICHTIG! Wijst op een potentieel ge- vaarlijke situatie, die, wan- neer ze niet vermeden wordt, tot een licht of mid- delzwaar letsel kan leiden. LET OP! Wijst op een situatie, die, wanneer ze niet vermeden wordt, tot materiële schade kan leiden. OPMERKING Speciale aanwijzingen voor meer duide- lijkheid en een beter gebruik. 2 PRODUCTOMSCHRIJVING Deze gebruiksaanwijzing beschrijft een handbe- diende accu-grastrimmer.

2.1 Inhoud van de levering

De accu-grastrimmer is bedoeld voor gebruik met de accu B50 Li (art.nr. 113559). Deze accu en een lader zijn niet inbegrepen. Accu-grastrimmer, accu en lader kunnen worden gekocht als een complete set (art.nr. 113633). LET OP! Gevaar voor schade aan apparaat en accu Als het apparaat wordt ge- bruikt met een ongeschikte accu, kunnen apparaat en accu beschadigd raken.

Gebruik het apparaat al- leen met de voorge- schreven accu. Voor het laden van de accu is de lader C30 Li (art.nr. 113560) of TC30 Li (art.nr. 113561) nodig.442183_a 57 Productomschrijving OPMERKING In de volgende gebruiksaanwijzingen vindt u extra informatie:

‘Lader C30 Li / TC30 Li voor accu B50 Li’ (doc.nr. 442230)

2.2 Reglementair gebruik

Dit apparaat is bedoeld voor het trimmen van ga- zons in particuliere tuinen.

2.3 Mogelijk voorzienbaar foutief gebruik

Het apparaat is noch bedoeld voor de commerci- ële toepassing in openbare parken en sportfacili- teiten, noch voor de toepassing in land- en bos- bouw.

beveiligingsvoorzieningen WAARSCHUWING! Risico op letsel Defecte en buiten werking gestelde veiligheids- en beveiligingsvoorzieningen kunnen tot ernstig letsel leiden.

Laat defecte veiligheids- en beveiligingsvoorzie- ningen repareren.

De beschermings- en beveiligingsvoorzienin- gen nooit buiten werking stellen.

2.4.1 Kinderslot (13)

Het gat (5mm) op de motorbeveiligingsschake- laar is bedoeld voor een hangslot* (13/1). Dit hangslot verhindert dat het apparaat ongewild kan worden geactiveerd.

Beschermt de bediener tegen de roterende snij- draad en weggeslingerde objecten.

2.4.3 Veiligheidsbeugel

Beschermt planten en mensen tegen de roteren- de snijdraad. Daarnaast wordt de snijdraad bij het trimmen langs muren beschermd tegen over- matige slijtage.

2.5 Symbolen op het apparaat

Symbool Betekenis Vereist extra voorzichtigheid tijdens gebruik! Lees vóór ingebruikname de gebrui- kershandleiding! Risico op wegslingeren van voor- werpen! Houd anderen uit de buurt van de gevarenzone! De afstand tussen het apparaat en derden moet in de gehele cirkel rondom de gebruiker ten minste 15 m bedragen. Apparaat beschermen tegen regen en vocht! Oog- en gehoorbescherming dra- gen! De accu verwijderen voordat een aanpassing of reiniging van het ap- paraat wordt uitgevoerd of het ap- paraat enige tijd onbeheerd blijft.

2.6 Productoverzicht (01)

Het productoverzicht (01) geeft een overzicht van het apparaat. Nr. Component 1 Bovenste handgreep 2 VeiligheidsknopNL 58 GT 2025 Veiligheid Nr. Component 3 Schakelaar met kinderbeveiliging 4 Accu-vergrendeling 5 Extra handgreep met tuimelaar 6 Houder met extra draadspoel 7 Bovenste geleidingshuls 8 Onderste geleidingshuls 9 Telescopische steel 10 Vergrendelknop voor maaikop 11 Maaikop met motor 12 Plantbeschermingsbeugel 13 Geleidingswiel 14 Afschermkap met draadafsnijder 15 Draadspoel 16 Accu* 17 Oplader met netstekker*

• Niet bijgeleverd, echter onderdelen van de com- plete set (art.nr. 113633)

2.6.1 Verstelbare telescopische steel

De grastrimmer is met een verstelbare telescopi- sche steel uitgerust. Daarmee kan het apparaat worden aangepast aan de lichaamslengte van de gebruiker en kan de motorkop worden gezwenkt.

2.6.2 Zwenkbare en verstelbare maaikop

De grastrimmer is uitgerust met een zwenkbare en in de schuinte verstelbare snijkop.

In de draadkop is een tip-automaat geïntegreerd, zodat de snijdraad kan worden verlengd terwijl de motor draait. 3 VEILIGHEID

veiligheidsinstructies voor elektrisch gereedschap WAARSCHUWING! Lees alle veiligheidsin- structies, werkinstruc- ties, illustraties en tech- nische gegevens waar- mee dit elektrisch ge- reedschap is voorzien. Het niet naleven van de onderstaande instructies kan elektrische schokken, brand en/of ernstig letsel veroorzaken.

Bewaar alle veiligheids- instructies en aanwijzin- gen voor toekomstig ge- bruik. De in de veiligheidsinstructies gebruikte term ‘elektrisch ge- reedschap’ heeft betrekking op elektrische gereedschappen die op netspanning werken (met net- snoer) en op elektrische gereed- schappen die op accuspanning werken (zonder netsnoer).

Vermijd lichaamscontact met geaarde oppervlakken zoals bij buizen, verwarmin- gen, fornuizen en koelkas-442183_a 59 Veiligheid ten. Er bestaat een verhoogd risico op een elektrische schok wanneer uw lichaam is geaard.

Stel elektrisch gereedschap niet bloot aan regen of vocht. Wanneer er water in het elektrische gereedschap binnendringt, verhoogt dit de kans op een elektrische schok.

3.3 Gebruik en behandeling

van het elektrische gereedschap

Voorkom overbelasting van het elektrische gereed- schap. Gebruik voor uw werkzaamheden het juiste elektrische gereedschap. Met het passende gereed- schap werkt u beter en veili- ger in het beschreven toepas- singsgebied.

Gebruik het elektrische ge- reedschap niet wanneer de schakelaar kapot is. Elek- trisch gereedschap dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet worden gerepareerd.

Trek de stekker uit de con- tactdoos en/of verwijder de uitneembare accu voordat u instellingen aan het appa- raat uitvoert, toebehoren vervangt of het elektrische gereedschap opruimt. Deze veiligheidsmaatregel voor- komt het onbedoeld starten van het elektrische gereed- schap.

Bewaar ongebruikt elek- trisch gereedschap buiten het bereik van kinderen. Het elektrische gereedschap mag niet worden gebruikt door personen die er niet mee vertrouwd zijn of die de instructies niet hebben ge- lezen. Elektrische gereed- schappen zijn gevaarlijk als ze worden gebruikt door oner- varen mensen.

Onderhoud elektrisch ge- reedschap en inzetgereed- schap zorgvuldig. Contro- leer of bewegende delen goed werken en niet klem- men, of er delen gebroken zijn of zodanig beschadigd dat de werking van het elek- trische gereedschap wordt belemmerd. Laat bescha- digde onderdelen repareren voordat u het elektrische gereedschap gebruikt. Veel ongevallen worden veroor- zaakt door slecht onderhou- den elektrische gereedschap- pen.NL 60 GT 2025 Veiligheid

Houd het snijgereedschap scherp en schoon. Goed on- derhouden snijgereedschap met scherpe snijkanten blijft minder snel haken en is ge- makkelijker in het gebruik.

Gebruik het elektrische ge- reedschap, het toebehoren, inzetgereedschap enz. con- form deze instructies. Neem hierbij de werkomstandig- heden en de uit te voeren werkzaamheden in acht. Het gebruik van elektrisch gereed- schap voor andere dan doel- matige toepassingen kan tot gevaarlijke situaties leiden.

Zorg dat de handgrepen en oppervlakken ervan droog, schoon en vrij van olie of vet blijven. Gladde handgre- pen en oppervlakken ervan maken geen veilige bediening van het elektrische gereed- schap in onverwachte situa- ties mogelijk.

3.4 Veiligheid op de werkplek

Zorg voor een schoon en goed verlicht werkbereik. Wanorde of een gebrek aan goede verlichting kunnen on- gevallen veroorzaken.

Werk met het elektrische gereedschap niet in een ex- plosiegevaarlijke omgeving met brandbare vloeistoffen, gassen of stoffen. Elektrisch gereedschap veroorzaakt vonken, die de stof of dampen kunnen laten ontvlammen.

Houd kinderen en andere personen tijdens het ge- bruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het elektrische gereedschap ver- liezen.

3.5 Gebruik en behandeling

van het accugereedschap

Laad de accu's uitsluitend met opladers op die door de fabrikant worden aanbevo- len. Door een oplader die voor een bepaald type accu's geschikt is, bestaat brandge- vaar wanneer deze met ande- re accu's wordt gebruikt.

Gebruik uitsluitend de hier- voor bedoelde accu's in het elektrische gereedschap. Het gebruik van andere ac- cu's kan tot verwondingen en brandgevaar leiden.

Houd de ongebruikte accu uit de buurt van paperclips, muntgeld, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een overbrugging van de con-442183_a 61 Veiligheid tacten zouden kunnen ver- oorzaken. Kortsluiting tussen de accucontacten kan ver- brandingen of vuur veroorza- ken.

Bij verkeerd gebruik kan er vloeistof uit de accu lopen. Voorkom de aanraking hier- mee. Spoel direct af met wa- ter wanneer u er per onge- luk mee in contact komt. Wanneer de vloeistof in de ogen komt, moet er een arts worden geraadpleegd. Lek- kende accuvloeistof kan huid- irritaties of verbrandingen ver- oorzaken.

Gebruik geen beschadigde of gewijzigde accu. Bescha- digde of gewijzigde accu´s kunnen zich onvoorspelbaar gedragen en brand, explosie of letsel veroorzaken.

Stel een accu niet bloot aan brand of hoge temperatu- ren. Brand of temperaturen van meer dan 130°C kunnen een explosie veroorzaken.

Leef alle aanwijzingen voor het opladen na en laad de accu of het accugereed- schap nooit buiten het in de gebruikershandleiding aan- gegeven temperatuurbereik op. Verkeerd opladen of la- den buiten het toegestane temperatuurbereik kan de ac- cu vernielen en het brandge- vaar vergroten.

3.6 Veiligheid van personen

Wees oplettend en voer uw handelingen bewust uit. Ga voorzichtig te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of on- der invloed bent van drugs, alcohol of medicijnen. Wan- neer u een moment niet oplet, kan het elektrische gereed- schap ernstig letsel veroorza- ken.

Draag een persoonlijke be- schermingsuitrusting en al- tijd een veiligheidsbril. Het dragen van persoonlijke be- schermingsmiddelen, zoals stofmasker, veiligheidsschoe- nen met antislipzolen, veilig- heidshelm of gehoorbescher- ming, afhankelijk van het type en gebruik van het elektrische gereedschap, vermindert het risico van letsel.

Voorkom dat het apparaat onbedoeld in gebruik wordt genomen. Controleer of het elektrische gereedschap is uitgeschakeld voordat u het op de stroomvoorziening en/of de accu aansluit, hetNL 62 GT 2025 Veiligheid optilt of draagt. Wanneer u bij het dragen van het elektri- sche gereedschap de vinger op de schakelaar hebt of het apparaat ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

Verwijder afstel- of schroef- gereedschap voordat het elektrische gereedschap wordt ingeschakeld. Ge- reedschap of sleutels die in de draaibare onderdelen te- recht komen, kunnen verwon- dingen veroorzaken.

Voorkom een abnormale li- chaamshouding. Zorg er- voor dat u stevig staat en uw evenwicht kunt bewa- ren. Hierdoor kunt u het elek- trische gereedschap in onver- wachte situaties beter contro- leren.

Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haren, kle- ding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kle- ding, sieraden of lange haren kunnen in bewegende onder- delen terecht komen.

Laat het elektrische gereed- schap alleen door gekwalifi- ceerd personeel en met ori- ginele reserveonderdelen repareren. Zo wordt gegaran- deerd dat de veiligheid van het elektrische gereedschap behouden blijft.

Onderhoud beschadigde accu´s in geen geval. Alle onderhoudswerkzaamheden aan de accu´s moeten door de fabrikant of een geautori- seerde klantenservice worden uitgevoerd.442183_a 63 Veiligheid

3.8 Veiligheidsinstructies

3.8.1 Belasting door trillingen

WAARSCHUWING! Gevaar als gevolg van trillingen De werkelijke trillingsemis- siewaarde tijdens het ge- bruik van het apparaat kan afwijken van de door de fa- brikant opgegeven waar- de. Let voor of tijdens het gebruik op de volgende factoren die van invloed zijn:

Wordt het apparaat ge- bruikt voor het beoogde gebruik?

Wordt het materiaal op de juiste wijze gesne- den of verwerkt?

Bevindt het apparaat zich in een goede staat van gebruik?

Is het snijblad goed scherp en is het juiste snijblad ingebouwd?

Zijn de handgrepen en, indien nodig, optionele trillingsdempende hand- grepen gemonteerd en zijn deze vast verbon- den met het apparaat?

Gebruik het apparaat alleen met het motortoerental dat no- dig is voor de uit te voeren werkzaamheden. Gebruik het maximale toerental zo min mogelijk om geluid en trillin- gen te beperken.

Als gevolg van verkeerd ge- bruik en onderhoud kunnen de trillingen en het lawaai van het apparaat toenemen. Dit leidt tot schade aan de ge- zondheid. Schakel in dit geval het apparaat onmiddellijk uit en laat het repareren door een geautoriseerde service- werkplaats.

De mate van belasting als ge- volg van trillingen is afhanke- lijk van de uit te voeren werk- zaamheden of van de toepas- sing van het apparaat. Schat hem in en las voldoende pau- zes in. Daardoor wordt de be- lasting door trillingen geduren- de de volledige werktijd in be- langrijke mate verminderd.

Door een langer gebruik van het apparaat wordt de bedie- ner blootgesteld aan trillingen, waardoor problemen kunnen ontstaan met de bloedsom- loop (‘dode vingers’). Om dit risico te verminderen, hand- schoenen dragen en de han- den warmhouden. WanneerNL 64 GT 2025 Veiligheid een symptoom van ‘dode vin- gers’ wordt waargenomen, onmiddellijk medische hulp in- roepen. Tot deze symptomen behoren: Gevoelloosheid, ver- lies van gevoeligheid, tintelin- gen, jeuk, pijn, vermindering van de kracht, verandering van kleur of van de conditie van de huid. Meestal worden deze symptomen waargeno- men aan vingers, handen of polsen. Bij lage temperaturen neemt het gevaar toe.

Las langere pauzes in tijdens uw werkdag, zodat u kunt her- stellen van het geluid en van de trillingen. Plan uw werk zo- danig dat het gebruik van ap- paraten die sterke trillingen veroorzaken, wordt verspreid over meerdere dagen.

Wanneer u een onaange- naam gevoel of een verkleu- ring van de huid tijdens het gebruik van het apparaat waarneemt aan uw handen, onderbreekt u het werk on- middellijk. Las voldoende pau- zes in. Zonder voldoende pauzes kan een trillingensyn- droom ontstaan aan handen en armen.

Minimaliseer het risico door uzelf zo min mogelijk bloot te stellen aan trillingen. Verzorg het apparaat volgens de aan- wijzingen in de gebruiksaan- wijzing.

Als het apparaat vaak wordt gebruikt, neemt u contact op met uw dealer om trillings- dempende accessoires (bijv. handgrepen) aan te schaffen.

Gebruik het apparaat niet bij temperaturen onder 10°C. Leg in een werkschema vast hoe de belasting door trillin- gen kan worden begrensd.

3.8.2 Geluidsbelasting

Een zekere geluidsbelasting door dit apparaat is onvermijde- lijk. Plan luidruchtige werkzaam- heden gedurende acceptabele en daarvoor geschikte tijden. Respecteer rusttijden en beperk de duur van het werk tot het mi- nimum. Voor uw persoonlijke be- scherming en ter bescherming van personen die zich in de buurt bevinden, moet geschikte gehoorbescherming worden ge- dragen.442183_a 65 Veiligheid

3.9 Veiligheidsinstructies

voor de bediening WAARSCHUWING! Gevaar als gevolg van een elektromagnetisch veld Dit elektrische gereed- schap wekt tijdens het ge- bruik een elektromagne- tisch veld op. Dit veld kan onder bepaalde omstan- digheden actieve of pas- sieve medische implanta- ten beïnvloeden.

Om het risico op ernsti- ge of dodelijke verwon- dingen te verkleinen, adviseren wij personen met medische implanta- ten om vóór het gebruik van het elektrische ge- reedschap contact op te nemen met hun arts of de fabrikant van het me- dische implantaat en om advies te vragen.

Bedien het apparaat altijd met beide handen.

Houd altijd handen en voeten uit de buurt van het messen- systeem, vooral bij het inscha- kelen van de motor.

Stilstand van de snij-inrichting na het uitschakelen van de motor afwachten.

Te maaien materiaal alleen verwijderen als de motor en snij-inrichting stilstaan.

De draadafsnijder wegens ge- vaar voor snijletsel niet aanra- ken met blote handen.

Nadat een nieuwe draad eruit is getrokken, het apparaat al- tijd in de normale werkstand brengen voordat u het inscha- kelt.

Geen metalen snijdraad ge- bruiken!

Beschermplaat, snij-inrichting en motor altijd vrijhouden van maairesten.

Personen die niet vertrouwd zijn met het apparaat moeten eerst leren omgaan met het apparaat terwijl de motor is uitgeschakeld.

Bij werkzaamheden op een helling:

Werk nooit op een gladde of glibberige helling.

Maai altijd dwars ten op- zichte van de helling, nooit op- of afwaarts.

Altijd onder de snij-inrich- ting staan.

Na aanraking met een vreemd voorwerp:

3.9.1 Veiligheidsinstructies

voor de accu In dit gedeelte vindt u alle ele- mentaire veiligheidsinstructies en waarschuwingen voor het ge- bruik van de accu. Lees de in- structies!

Accu uitsluitend reglementair gebruiken, dit is voor appara- ten met accuvoeding van de firma AL-KO. Accu alleen la- den met de daarvoor bestem- de AL-KO lader.

Nieuwe accu voor ingebruik- name eerst uit de originele verpakking halen.

De accu voor ingebruikname volledig opladen en daarvoor altijd de voorgeschreven opla- der gebruiken. De instructies in deze gebruiksaanwijzing voor het laden van de accu opvolgen.

Gebruik de accu niet in omge- vingen waar gevaar voor ex- plosie en brand bestaat.

Stel de accu niet bloot aan water en vocht wanneer u de accu in het apparaat gebruikt.

De accu beschermen tegen hitte, olie en vuur, zodat ze niet beschadigd wordt en er geen elektrolyt kan vrijkomen.

De accu niet stoten of wer- pen.

De accu niet vuil of nat ge- bruiken. Voor gebruik de accu met een droge, schone doek reinigen en drogen.

Accu niet openen, uit elkaar halen of slopen. Er bestaat gevaar voor elektrocutie en kortsluiting.

Deze accu mag niet worden gebruikt door onbevoegden, behalve wanneer ze onder toezicht staan van een voor hun veiligheid verantwoordelij- ke persoon of wanneer ze in- structies hebben gekregen hoe ze de accu moeten ge- bruiken. Onbevoegde perso- nen zijn bijv.:

Personen (met inbegrip van kinderen) met beperkte fysieke, sensorische of geestelijke capaciteiten

Personen die geen erva- ring met en/of geen kennis over de accu hebben.

Kinderen mogen niet alleen in de buurt van de accu komen om te garanderen dat ze niet met de accu spelen.

De accu mag niet langdurig aan de oplader gekoppeld blij- ven. Bij langdurige opslag ac- cu van de oplader loskoppe- len.442183_a 67 Veiligheid

Accu uit het apparaat verwij- deren wanneer het niet wordt gebruikt.

De ongebruikte accu droog en op een afgesloten plaats op- slaan. Bescherm de accu te- gen hitte en rechtstreekse zonnestraling. Onbevoegde personen en kinderen mogen geen toegang tot de accu krij- gen.

3.9.2 Veiligheidsinstructies

voor de lader In deze paragraaf worden alle basis veiligheids- en waarschu- wingsinstructies opgesomd, die bij het gebruik van de lader moe- ten worden gerespecteerd. Lees de instructies!

Gebruik het apparaat uitslui- tend reglementair, dit is voor het opladen van de vermelde accu . Uitsluitend originele ac- cu's van AL-KO met de lader laden.

Voor elk gebruik het volledige apparaat en vooral het net- snoer en de accuschacht op beschadigingen controleren. Gebruik het apparaat alleen wanneer het in perfecte staat is.

Gebruik het apparaat niet in omgevingen waar gevaar voor explosie en brand bestaat.

Gebruik het apparaat enkel binnen en stel het niet bloot aan water en vocht.

De oplader altijd op een goed verlucht en niet brandbaar op- pervlak plaatsen, omdat hij bij het opladen warm wordt. De ventilatie-openingen vrijhou- den en het apparaat niet af- dekken.

Voor het aansluiten van de la- der controleren of de in de technische gegevens vermel- de netspanning beschikbaar is.

Het netsnoer uitsluitend ge- bruiken voor het aansluiten van de oplader, niet voor an- dere doeleinden. De oplader niet aan het netsnoer optillen, en de stekker niet door trek- ken aan het snoer uit het stopcontact trekken.

Het netsnoer beschermen te- gen hitte, olie en scherpe kan- ten, zodat het niet beschadigd raakt.

De oplader en accu niet vuil of nat gebruiken. Voor gebruik het apparaat en de accu reini- gen en drogen.

Oplader en accu niet openen. Er bestaat gevaar voor elek- trocutie en kortsluiting.NL 68 GT 2025 Montage

Laat het apparaat voor uw ei- gen veiligheid alleen door ge- kwalificeerd personeel en met originele reserveonderdelen repareren.

Dit apparaat mag niet worden gebruikt door onbevoegden, behalve wanneer ze onder toezicht staan van een voor hun veiligheid verantwoordelij- ke persoon of wanneer ze in- structies hebben gekregen hoe ze het apparaat moeten gebruiken. Onbevoegde per- sonen zijn bijv.:

Personen (met inbegrip van kinderen) met beperkte fysieke, sensorische of geestelijke capaciteiten

Personen die geen erva- ring met en/of geen kennis over het apparaat hebben.

Kinderen mogen niet alleen in de buurt van de accu komen om te garanderen dat ze niet met het apparaat spelen.

Ongebruikte apparaten droog en op een afgesloten plaats opslaan. Onbevoegde perso- nen en kinderen mogen geen toegang tot het apparaat krij- gen. 4 MONTAGE WAARSCHUWING! Gevaren door onvolledi- ge montage! De werking van een onvol- ledig apparaat kan ernstig letsel veroorzaken.

Gebruik het apparaat al- leen als het volledig ge- monteerd is!

Plaats de accu pas in het apparaat als het vol- ledig gemonteerd is!

Controleer voor het in- schakelen of alle be- schermings- en be- schermingsvoorzienin- gen aanwezig zijn en functioneren!

4.1 Beschermplaat monteren (02)

1. Beschermplaat (02/1) op de snijkop (02/2)

plaatsen. Ervoor zorgen dat de draad (02/3) vrij ligt.

2. Beschermplaat met de bijgeleverde schroe-

ven (02/4) vastschroeven op de snijkop.

3. Geleidingswiel (02/5) op de beschermplaat

plaatsen en schroeven vastdraaien.

4.2 Extra handgreep monteren (03)

De houder (01/6) van de extra handgreep (01/5) is gemonteerd op de telescopische steel. De bij- geleverde reservedraadspoel is in de houder ge- ïntegreerd. Met de tuimelaar in de extra handgreep kan de hellingshoek van de handgreep individueel wor- den ingesteld.

2. De beugel van de extra handgreep (03/2) iets

uit elkaar trekken (03/a).442183_a 69 Ingebruikname

3. Extra handgreep op de steun schuiven (03/

b). De extra handgreep moet vergrendelen in de tanden.

4. Hefboom (03/3) met bouthouder op de klem-

bout (03/4) plaatsen.

5. Klembout zodanig vastschroeven dat de hef-

boom met weinig inspanning kan worden be- wogen. 5 INGEBRUIKNAME

OPMERKING Neem de gedetailleerde gegevens uit de meegeleverde gebruiksaanwijzing van de accu en de oplader in acht. VOORZICHTIG! Brandgevaar bij het opla- den! Er bestaat brandgevaar wanneer de lader op een makkelijk brandbare on- dergrond is geplaatst en niet voldoende wordt ge- ventileerd.

Gebruik de lader altijd op een niet-brandbare ondergrond of in een niet-brandbare omge- ving.

Indien beschikbaar: Houd de ventilatieope- ningen vrij. OPMERKING De accu moet voor het eerste gebruik compleet worden opgeladen. De accu kan in elke willekeurige laadtoestand worden opgeladen. Het is niet slecht voor de accu als het opladen wordt on- derbroken. OPMERKING De accu is bij het opladen dankzij de au- tomatische herkenning van de acculaad- conditie tegen overladen beschermd en kan dan ook een tijdje, maar niet op lan- ge termijn, in de oplader worden gela- ten. Het temperatuurbereik tijdens laadbedrijf moet tussen 5°C en +45°C liggen. De laadtijd voor het volledig laden bedraagt max. 50minuten. Als de bedrijfsduur van de geheel opgeladen accu duidelijk korter is geworden, is de accu versleten en moet deze door een originele accu worden vervangen.

1. Lader (01/17) zonder accu (01/16) aansluiten

De led op de voedingsadapter brandt rood; het laden begint.

Het laden is voltooid als de led op de voedingsadapter groen brandt. De accu is volledig geladen.

3. Trek de oplader los van het stroomnetwerk.

4. Accu verwijderen uit de lader.

5.2 Accu plaatsen en verwijderen (14)

Accu plaatsen (14/a)

1. Accu (14/1) in de accuschacht (14/2) schui-

ven totdat hij vastklikt. Accu verwijderen (14/b)

1. De ontgrendelingsknop (14/3) op de accu

(14/1) indrukken en ingedrukt houden.

2. Accu verwijderen.

5.3 Transportbescherming verwijderen van

de draadafsnijder De transportbescherming op de draadafsnijder verwijderen vóór het eerste gebruik.NL 70 GT 2025 Bediening 6 BEDIENING WAARSCHUWING! Gevaar voor letsel als gevolg van loskomende delen van het apparaat Delen van het apparaat die loskomen tijdens het ge- bruik kunnen ernstig letsel veroorzaken.

Controleer voordat het apparaat wordt inge- schakeld of alle delen van het apparaat stevig zijn vastgeschroefd.

Bevestig snijbladen zo dat ze niet kunnen los- komen tijdens het ge- bruik.

6.1 Telescopische steel verstellen (04)

1. Om hem los te maken, de grendelhuls aan

de bovenkant (04/1) ong. 180° in de richting van de pijl draaien (04/a).

6.2 Snijkop zwenken (05, 06)

Om bijv. gazonranden te trimmen, kan de snijkop 180° worden gezwenkt (06).

1. Grendelhuls aan de onderkant (05/1) los-

Nadat de hellingshoek is versteld, kan ook op on- toegankelijke plaatsen worden getrimt, bijv. onder banken, richels enz.

1. Vergrendelknop (07/1) indrukken en inge-

drukt houden (07/a).

2. Snijkop (07/2) vergrendelen onder de ge-

6.4 Snijdraad verlengen tijdens het gebruik

De snijdraad wordt korter tijdens het gebruik en rafelt uit.

1. Draadkop herhaaldelijk op het gazon tikken.

Daardoor wordt een stuk nieuwe snijdraad van de draadspoel afgewikkeld en het ver- bruikte draadeinde afgesneden door de draadafsnijder.

2. Houd het apparaat met beide handen vast.

Plaats hierbij de motorkop niet op de bodem.

3. Met uw ene hand de extra handgreep (01/5),

met uw andere hand de bovenste handgreep (01/1) vastpakken.

indrukken en vasthouden. Het apparaat is geactiveerd. De veiligheidsknop kan worden losgelaten.

6. Laat de grastrimmer een moment vrij lopen.

De maaidraad wordt hierbij op de juiste leng- te afgesneden.

7. Wanneer de schakelaar niet wordt ingedrukt,

schakelt het apparaat zich uit.442183_a 71 Werkwijze en werkmethode (09 – 11) WAARSCHUWING! Gevaar voor snijletsel Na het uitschakelen draait de draadkop nog enkele seconden na. Er bestaat gevaar voor snijletsel als gevolg van aanraken.

Wacht totdat de draad- kop tot stilstand is geko- men.

Apparaat inschakelen voordat u het te snij- den gras nadert en dan pas laten zakken, om overbelasting te voorkomen.

Apparaat lichtjes naar voren kantelen (ong. 30°) om te maaien met de punt van de snij- draad. Langzaam werken (09).

Apparaat bij het maaien gelijkmatig naar rechts en links zwenken (09).

Lang gras moet worden gemaaid in lagen. Al- tijd van boven naar beneden werken (10).

Het apparaat snijdt het beste op zeer hoge snelheid. Daarom het apparaat niet overbe- lasten door het maaien van lang gras.

Bij overbelasting van het apparaat in lang gras wordt de draad geblokkeerd. Het appa- raat onmiddellijk optillen zodat het wordt ont- last. De motor kan anders onherstelbaar be- schadigd raken.

Met het apparaat niet rechtstreeks langs har- de obstakels (bijv. muren) maaien, maar zij- delings maaien. Daardoor wordt de snijdraad gespaard (11).

Apparaat uit de buurt houden van kwetsbare planten. Plantbeschermbeugel in de horizon- tale stand klappen.

8 ONDERHOUD EN VERZORGING

WAARSCHUWING! Gevaar voor snijletsel Gevaar voor snijletsel als gevolg van contact met scherpe en bewegende delen van het apparaat, zoals het snijblad.

Schakel voorafgaand aan onderhouds-, ver- zorgings- en reinigings- werkzaamheden altijd het apparaat uit. Verwij- der de accu.

Draag bij onderhouds-, verzorgings- en reini- gingswerkzaamheden altijd beschermende handschoenen. OPMERKING Reparatiewerkzaamheden mogen uit- sluitend worden uitgevoerd in de vak- handel of op onze AL-KO Servicevesti- gingen.

Het apparaat niet blootstellen aan vocht en nattigheid. Niet met water schoonspuiten.

Na elk gebruik behuizing en snijmes reinigen met een borstel of een doek. Geen water en/ of agressieve reinigings- of oplosmiddelen gebruiken – corrosiegevaar en beschadiging van de plastic delen.

Na elk gebruik de accu verwijderen en het apparaat controleren op beschadigingen.

Apparaat niet gebruiken als het mes van de draadafsnijder ontbreekt of beschadigd is.

Houd afschermkap, draadkop en motor altijd vrij van maairesten.NL 72 GT 2025 Opslag

Elektrische contacten van het apparaat con- troleren op corrosie, indien nodig, reinigen met een fijne staalborstel en vervolgens be- sproeien met een contactspray.

8.1 Draadspoel vervangen (08)

Reserve-draadspoel: GT 2025, art.nr. 112969. Voorwaarde: Het apparaat moet uitgeschakeld zijn en de accu moet zijn verwijderd uit het appa- raat. Draadspoel verwijderen en plaatsen

1. Tegelijkertijd op de twee ontgrendelingsknop-

pen (08/1) drukken (08/a) en afdekking (08/2) verwijderen.

2. Lege draadspoel (08/3) verwijderen.

3. Nieuwe draadspoel (08/4) erin zetten (08/b).

Daarbij erop letten dat de veer (08/5) weer is geplaatst.

4. Snijdraad door de opening (08/6) van de

draadkop naar buiten brengen.

5. Afdekking (08/2) erop zetten en aandrukken

totdat hij vastklikt.

6. Accu in het apparaat plaatsen.

9 OPSLAG Na elk gebruik het apparaat grondig reinigen en – indien beschikbaar – alle veiligheidsafdekkingen aanbrengen. Apparaat op een droge, afsluitbare plaats en buiten het bereik van kinderen bewa- ren.

Grastrimmer aan handgreep ophangen. Hier- door wordt de maaikop niet onnodig belast. Voorafgaand aan pauzes die langer duren dan 30 dagen, de volgende werkzaamheden uitvoe- ren:

Apparaat grondig reinigen en bewaren in een droge ruimte.

9.1 Opslag van accu en oplader

GEVAAR! Gevaar voor explosie en brand! Wanneer een accu explo- deert kunnen personen ge- dood of zwaargewond ra- ken, omdat ze opgeslagen is in de buurt van vlammen en warmtebronnen.

Bewaar de accu op een koele en droge plaats, maar niet in de buurt van open vuur of warm- tebronnen. OPMERKING De accu is bij het opladen dankzij de au- tomatische herkenning van de acculaad- conditie tegen overladen beschermd en kan dan ook een tijdje, maar niet op lan- ge termijn, in de oplader worden gela- ten.

Bewaar de accu op een droge, vorstvrije plek bij een opslagtemperatuur van 0°C - 35°C en met een lading van ong. 40 – 60%.

Bewaar de accu vanwege kans op kortslui- ting niet in de buurt van metalen of zuurhou- dende voorwerpen.

Laad de accu na ong. 6 maanden opslag ong. 1uur bij. 10 TRANSPORT Voer voor het begin van het vervoer de volgende maatregelen uit:

1. Apparaat uitschakelen.

2. Accu verwijderen uit het apparaat.

3. Accu verpakken volgens de voorschriften (zie

hieronder). OPMERKING De nominale energie van de accu(s) be- draagt minder dan 100Wh. Neem de volgende transportrichtlijnen in acht!442183_a 73 Verwijderen De gemonteerde Li-ion accu is onderhevig aan de wet inzake gevaarlijke goederen, maar kan eenvoudig worden getransporteerd:

Door de privégebruiker kan de onbeschadig- de accu zonder bijkomende voorwaarden openbaar worden getransporteerd, voor zo- ver ze individueel verpakt is en voor privé transportdoeleinden dient. De maximale ge- wichtsgrenzen voor apart verzonden accu's moeten worden aangehouden:

max. 30kg totaal gewicht per pakket tij- dens het vervoer over de weg, het spoor en water

geen maximale gewichtsgrens bij lucht- vervoer maar max. 2stuks per pakket

Wanneer een beschadiging van de accu wordt vermoed, (bijv. door het laten vallen van het apparaat) is het vervoer niet toege- staan.

Commerciële gebruikers, die het transport in het kader van hun hoofdactiviteit uitvoeren (bijv. leveringen van en naar werven of de- monstraties), kunnen ook van deze vereen- voudigde maatregel gebruik maken. In beide hierboven vermelde gevallen moeten ab- soluut voorzorgsmaatregelen worden genomen om te voorkomen dat de inhoud wordt gemorst. In andere gevallen moeten de voorschriften van de bepaling inzake gevaarlijke goederen absoluut in acht worden genomen! Bij het niet in acht ne- men kunnen de afzender en eventueel ook de vervoerder boetes opgelegd krijgen. Bijkomende instructies voor transport en verzending

Transporteer of verzend de lithium-ion accu’s alleen in onbeschadigde toestand!

Verpak het apparaat zo dat het onbedoeld starten van het apparaat tijdens het transport onmogelijk is.

Verpak het apparaat in een sterke externe verpakking (transportdoos). Gebruik indien mogelijk de originele verpakking van de fabri- kant.

Zorg voor de juiste identificatie en documen- tatie van de zending tijdens het vervoer of de verzending (bijv. door een pakketdienst of ex- peditiebedrijf):

Tijdens het transport over de weg, het spoor en water moet op de verpakking een waarschuwingsetiket zijn aange- bracht, wanneer de accu(s) zich bij het apparaat bevinden. Als de accu(s) in het apparaat zijn geplaatst of zijn ingebouwd, is geen waarschuwingsetiket vereist, om- dat de buitenste verpakking/originele ver- pakking al moet voldoen aan bepaalde voorschriften.

Voor het vervoer door de lucht moet in elk geval een waarschuwingsetiket op de verpakking zijn aangebracht. De maxima- le gewichtsgrenzen voor accu's die sa- men met het apparaat worden verzon- den, moeten worden aangehouden: max. 5kg accugewicht per pakket en max. 2stuks per pakket, als de accu(s) zich bij het apparaat bevinden.

Neem vooraf inlichtingen of een transport met de door u gekozen transporteur mogelijk is, en breng duidelijke instructies op uw pak- ket aan. Wij bevelen aan om een specialist in gevaarlijke goederen bij de voorbereiding van de verzending te betrekken. Neem ook eventuele verdere natio- nale voorschriften in acht. 11 VERWIJDEREN Advies over de wetgeving inzake elektrische en elektronische apparaten (ElektroG)

Oude elektrische en elektronische ap- paraten horen niet thuis bij het huis- houdelijke afval, maar moeten geschei- den worden aangeboden of verwijderd!

Gebruikte batterijen of accu’s, die niet vast in het apparaat ingebouwd zijn, moeten voor de verwijdering worden gedemonteerd! De recycling ervan wordt door de batterijwetgeving be- heerst.

Bezitters of gebruikers van elektrische en elektronische apparatuur zijn wette- lijk tot teruggave na gebruik verplicht.

De eindgebruiker is verantwoordelijk voor het wissen van zijn persoonlijke gegevens op het te verwijderen ge- bruikte apparaat! Het symbool van de afvalemmer met de schuine streep erdoor betekent, dat elektrische en elek- tronische gebruikte apparaten niet via het ge- woon afval mogen worden verwijderd.NL 74 GT 2025 Verwijderen Elektrische en elektronische apparaten kunnen op de volgende verzamelpunten gratis worden af- gegeven:

Openbare recycling- en verzamelpunten (bijv. milieuparken)

Verkooppunten van elektrische apparatuur (vast en online), voor zover handelaren tot te- rugname verplicht zijn of deze vrijwillig aan- bieden. Deze voorschriften zijn alleen voor toepassing op apparaten die in landen van de Europese Unie geïnstalleerd en verkocht werden en die beant- woorden aan de Europese richtlijn 2012/19/EU. In landen buiten de Europese Unie kunnen afwij- kende voorschriften gelden voor het verwijderen van afgedankte elektrische en elektronische ap- paraten. Over de batterijwetgeving (in Duitsland: BattG)

Gebruikte batterijen en accu’s horen niet bij het gewone afval, maar moeten afzonderlijk worden weggedaan!

Zie de gebruikershandleiding om tot een veilige verwijdering van batterijen of accu’s uit het elektrische apparaat over te kunnen gaan en voor informatie over het type of het chemisch systeem.

Bezitters of gebruikers van batterijen en accu’s zijn wettelijk tot teruggave na gebruik verplicht. De teruggave is be- perkt tot de normale huishoudelijke hoeveelheden. Gebruikte batterijen kunnen schadelijke stoffen of zware metalen bevatten, die het milieu en de ge- zondheid schade kunnen toebrengen. Het herge- bruiken van gebruikte batterijen en het opnieuw gebruiken van de grondstoffen draagt bij tot het behoud van deze belangrijke goederen. Het symbool van de afvalemmer met de schuine streep erdoor betekent, dat gebruikte batterijen en accu’s niet via het gewoon afval mogen wor- den verwijderd. Wanneer ook de vermelding Hg, Cd of Pb onder de afvalemmer is aangebracht, betekent dit het volgende:

Hg: de batterij bevat meer dan 0,0005% kwik

Pb: de batterij bevat meer dan 0,004% lood Accu’s en batterijen kunnen op de volgende ver- zamelpunten gratis worden afgegeven:

Openbare recycling- en verzamelpunten (bijv. milieuparken)

Verkooppunten van batterijen en accu’s

Een verzamelpunt van het gemeenschappe- lijke recycling systeem voor gebruikte appa- raten en batterijen

Een verzamelpunt van de fabrikant (indien hij geen lid is van het gemeenschappelijke recy- cling systeem) Deze voorschriften zijn alleen voor toepassing op accu’s en batterijen die in landen van de Europe- se Unie verkocht werden en die beantwoorden aan de Europese richtlijn 2006/66/EU. In landen buiten de Europese Unie kunnen afwijkende be- palingen voor de recycling van accu’s en batterij- en gelden.442183_a 75 Hulp bij storingen

12 HULP BIJ STORINGEN

VOORZICHTIG! Risico op letsel Onderdelen met scherpe randen en draaiende onderdelen kunnen letsel veroorzaken.

Draag bij onderhouds- en reinigingswerkzaamheden altijd beschermende handschoenen! Storing Oorzaak Oplossing Snijdraad wordt niet toege- voerd. Draadspoel is leeg. Draadspoel vervangen. Motor draait niet. Accu is leeg. Accu laden. Accu ontbreekt of accu is niet goed geplaatst. Accu correct plaatsen. Voeding is onderbroken. 1. Accu verwijderen.

2. Stekkercontacten van het appa-

raat reinigen. Motorbeveiligingsschakelaar heeft de motor uitgeschakeld wegens overbelasting. Wachten totdat de motorbeveiligings- schakelaar de motor vrijschakelt. Motor loopt met tussenpo- zen.

Fout in het apparaat

Aan/Uit-schakelaar is de- fect. Bezoek een AL-KO servicepunt. Motor loopt maar snijmes be- weegt niet. Fout in het apparaat Bezoek een AL-KO servicepunt. Apparaat trilt abnormaal. Draadspoel is verontreinigd. Draadspoel reinigen, indien nodig ver- vangen. Fout in het apparaat Bezoek een AL-KO servicepunt. Het vermogen van de accu neemt duidelijk af. Gras te hoog of te nat.

Gazon laten drogen. Maaihoogte is te laag. Gras hoger maaien. Levensduur van de accu is afgelopen. Accu vervangen. Gebruik alleen originele toebehoren van de fabrikant. Accu kan niet worden opge- laden. Accucontacten zijn vuil. Bezoek een AL-KO servicepunt. Accu of oplader defect. Reserveonderdelen bestellen. Bezoek een AL-KO servicepunt. Accu is te warm. Laat de accu afkoelen.NL 76 GT 2025 Klantenservice/service centre OPMERKING Neem contact op met onze klantenservice bij storingen die niet in deze tabel staan vermeld of die u niet zelf kunt oplossen.

13 KLANTENSERVICE/SERVICE CENTRE

Voor vragen over garantie, reparatie of reserveonderdelen kunt u contact opnemen met het dichtstbij- zijnde AL-KOservice centre. Deze vindt u op internet op het volgende adres: www.al-ko.com/service-contacts 14 GARANTIE Eventueel binnen de wettelijke termijn voor aansprakelijkheid optredende materiaal- of fabricagefouten van het apparaat worden naar eigen oordeel door ons verholpen, hetzij door reparatie of door levering van een vervangend apparaat. De geldende termijn voor aansprakelijkheid hangt in elk geval af van de wetgeving in het land waarin het apparaat werd aangeschaft. Onze garantie geldt alleen bij:

naleving van deze gebruikershandleiding

Gebruik van originele reserveonderdelen De garantie vervalt bij:

Eigenhandig uitgevoerde reparatiepogingen

Eigenhandig aangebrachte technische wijzi- gingen

Gebruik voor andere doeleinden dan het ge- bruiksdoel Van de garantie zijn uitgesloten:

lakschade opgetreden als gevolg van normaal gebruik

Slijtageonderdelen die op de reserveonderdelenkaart met een kader xxxxxx (x) zijn aangeduid De garantietermijn begint bij de aanschaf door de eerste eindgebruiker. Maatgevend is daarbij de da- tum op de kassabon. Ga met deze garantieverklaring en de originele kassabon naar uw dealer of naar de dichtstbijzijnde klantenservice. Deze verklaring laat het vorderingsrecht van de koper jegens de ver- koper wegens defecten aan het apparaat onverlet.442183_a 77 EG-verklaring van overeenstemming
