GEBRUIKSAANWIJZING GTE 450 Comfort AL-KO

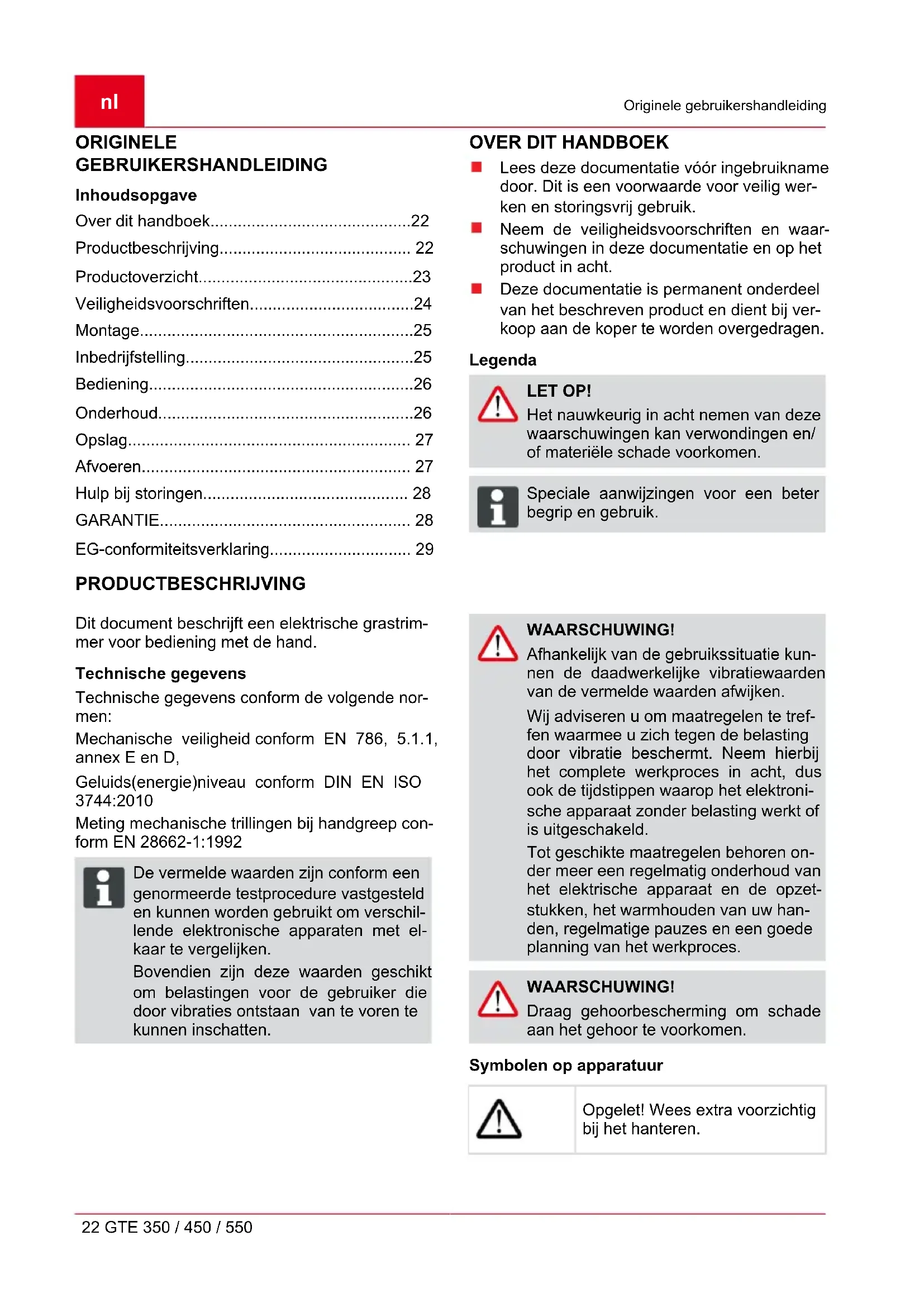

Lees deze documentatie vóór ingebruikname door. Dit is een voorwaarde voor veilig wer- ken en storingsvrij gebruik. Neem de veiligheidsvoorschriften en waar- schuwingen in deze documentatie en op het product in acht. Deze documentatie is permanent onderdeel van het beschreven product en dient bij ver- koop aan de koper te worden overgedragen. Legenda LET OP! Het nauwkeurig in acht nemen van deze waarschuwingen kan verwondingen en/ of materiële schade voorkomen. ADVICE Speciale aanwijzingen voor een beter begrip en gebruik. PRODUCTBESCHRIJVING Dit document beschrijft een elektrische grastrim- mer voor bediening met de hand. Technische gegevens Technische gegevens conform de volgende nor- men: Mechanische veiligheid conform EN 786, 5.1.1, annex E en D, Geluids(energie)niveau conform DIN EN ISO 3744:2010 Meting mechanische trillingen bij handgreep con- form EN 28662-1:1992 ADVICE De vermelde waarden zijn conform een genormeerde testprocedure vastgesteld en kunnen worden gebruikt om verschil- lende elektronische apparaten met el- kaar te vergelijken. Bovendien zijn deze waarden geschikt om belastingen voor de gebruiker die door vibraties ontstaan van te voren te kunnen inschatten. WAARSCHUWING! Afhankelijk van de gebruikssituatie kun- nen de daadwerkelijke vibratiewaarden van de vermelde waarden afwijken. Wij adviseren u om maatregelen te tref- fen waarmee u zich tegen de belasting door vibratie beschermt. Neem hierbij het complete werkproces in acht, dus ook de tijdstippen waarop het elektroni- sche apparaat zonder belasting werkt of is uitgeschakeld. Tot geschikte maatregelen behoren on- der meer een regelmatig onderhoud van het elektrische apparaat en de opzet- stukken, het warmhouden van uw han- den, regelmatige pauzes en een goede planning van het werkproces. WAARSCHUWING! Draag gehoorbescherming om schade aan het gehoor te voorkomen. Symbolen op apparatuur Opgelet! Wees extra voorzichtig bij het hanteren.Productbeschrijving 440083_c 23 Lees voor inbedrijfstelling! Gevaar door naar buiten geslin- gerde voorwerpen! Derden buiten de gevarenzone houden De afstand tussen de machine en derden moet minstens 15 m bedragen. Stel het apparaat niet bloot aan vocht. Draag een beschermbril, een helm en gehoorbescherming. Haal de stekker meteen uit het stopcontact wanneer de ver- lengkabel werd beschadigd of is doorgesneden! Verstelbare telescopische steel De grastrimmer is met een verstelbare telescopi- sche steel uitgerust. Hiermee kan het apparaat aangepast worden aan de individuele lichaams- lengte. De motorkop is zwenkbaar. Zwenkbare en verstelbare motorkop De GTE 450 en 550 zijn uitgerust met een zwenk- bare motorkop, waarvan ook de hellingshoek kan worden ingesteld. Tipautomatiek De draadkop beschikt over een tipautomatik (8-4), zo dat de maaidraad bij lopende motor kan wor- den verlengd. Veiligheidsvoorzieningen Kinderbeveiliging Op de motorbeveiligingsschakelaar bevindt zich een boorgat (5 mm), dat voor een hangslot* is be- doeld. Dit hangslot verhindert dat het apparaat on- gewild kan worden geactiveerd.

• niet bij de levering inbegrepen Beveiligingsschakelaar voor motor De grastrimmer is uitgerust met een motorbeveili- gingsschakelaar die bij een overbelasting uitscha- kelt. Na een afkoelfase van ca. 15 minuten kan de grastrimmer weer worden ingeschakeld. LET OP! Gevaar voor letsel! Veiligheidsinrichtingen en bescher- mende componenten mogen niet buiten werking worden gesteld. Reglementair gebruik Deze machine is bestemd voor het trimmen van een gazon thuis. Elk ander, daar buiten liggend gebruik geldt als niet conform de bestemming. Dit apparaat is niet voor gebruik bedoeld door kinderen of personen met beperkte fy- sische, sensorische of geestelijke vaardighe- den. Wanneer personen over weinig erva- ring of kennis beschikken mag het appar- aat alleen worden gebruikt onder begeleiding van een persoon die toezicht op de veiligheid houdt of die instructies kan geven over het juiste gebruik van het apparaat. Kinderen mo- gen niet alleen in de buurt van het apparaat komen, om te garanderen dat ze niet met het apparaat spelen. LET OP! Het apparaat mag niet commercieel wor- den gebruikt. PRODUCTOVERZICHT Het productoverzicht (1) biedt een overzicht over het apparaat. 1-1 Bovenste handgreep 1-2 Schakelaar met kinderbeveiliging 1-3 Apparaatstekker 1-4 Kabeltrekontlasting 1-5 Extra handgreep 1-6 Houder met extra draadspoel * 1-7 Telescopische steel 1-8 Bovenste geleidingshuls 1-9 Onderste geleidingshuls 1-10 Vastzetknop voor motorkop * 1-11 Motorkop met motor 1-12 Plantbeschermingsbeugelnl Veiligheidsvoorschriften 24 GTE 350 / 450 / 550 1-13 Geleidingswiel * 1-14 Beschermkap met draadafsnijder 1-15 Draadspoel

• afhankelijk van apparaat VEILIGHEIDSVOORSCHRIFTEN LET OP! Het messensysteem roteert na het uit- schakelen van de motor nog na. Controleer voor het gebruik de stroom- en verlengkabels op beschadigingen en slijtage. Houd de verlengkabels uit de buurt van het messensysteem. Wanneer de kabel tijdens het gebruik wordt beschadigd, moet deze direct van het stroomnetwerk worden gescheiden. RAAK

GESLOTEN. Werk altijd met passende kleding, draag oog- bescherming en handschoenen Sta nooit toe dat kinderen of personen die niet zijn geïnstrueerd gebruik maken van de machine of er onderhoudswerkzaamheden aan verrichten. De plaatselijke voorschriften kunnen de minimumleeftijd van de bediener vastleggen Stop het gebruik van het apparaat wanneer er personen (met name kinderen) of huisdieren in de buurt zijn. Maai uitsluitend bij daglicht of bij een goede kunstmatige verlichting. Controleer voordat u het apparaat gebruikt of wanneer u met het apparaat ergens tegen- aan bent gebotst of de machine beschadigd is of aan slijtage onderhevig is. Laat noodz- akelijke reparaties uitvoeren. Gebruik het apparaat nooit wanneer beveili- gingen ontbreken of beschadigd zijn. Houd altijd handen en voeten uit de buurt van het messensysteem, vooral bij het inschake- len van de motor. Bij het systeem dat de draad afsnijdt bestaat het risico op lichamelijk letsel. Nadat er een nieuwe draad uit de rol werd ge- trokken dient u het apparaat altijd in de nor- male werkpositie te houden voordat u hem inschakelt. Monteer nooit metallieke snij-elementen. De behuizing mag niet worden geopend. Haal de netstekker los wanneer het apparaat wordt getest, gereinigd of wanneer er werk- zaamheden aan de machine worden uitgevo- erd of het apparaat niet in gebruik is. Let erop dat er zich geen vuil in de luch- topeningen bevindt. Ondanks de technische en extra veiligheids- maatregelen is er altijd sprake van een reste- rend risico bij het apparaat. De greep droog en zuiver houden. Vreemde voorwerpen uit het werkgebied ver- wijderen Het apparaat uitsluitend in technisch onberis- pelijke staat gebruiken De beschermplaat, de draadkop en de motor steeds vrij houden van maairesten. Het lichaam en de kleding van het snijdme- chanisme verwijderd houden. Personen, die niet vertrouwd zijn met de trim- mer, moeten de omgang oefenen met uitge- schakelde motor. Draag doelmatige werkkleding. Let bij het werken op een zekere stand. Bedien het apparaat altijd met beide handen. Derden buiten de gevarenzone houden Laat het apparaat nooit zonder toezicht. Bij hangmaaiwerkzaamheden steeds onder de snijdmachine staan. Bij het werken op hellingen: Werk nooit op een gladde en glibberige helling. Altijd opletten dat u stabiel staat. Altijd dwars ten opzichte van de helling maaken, nooit omhoog of omlaag. Niet maaien op helling van meer dan 20°! Wees zeer voorzichtig bij het keren! Na contact met een vreemd voorwerp: Motor uitschakelen. De machine controleren op schade. De machine niet bedienen onder invloed van alcohol, drugs of medicatie. Er moet worden voldaan aan de veiligheids- instructies ter voorkoming van een ongeval.Veiligheidsvoorschriften 440083_c 25 Elektrische veiligheid VOORZICHTIG! Risico bij het aanraken van stroom- voerende onderdelen! Haal de stekker meteen uit het stopcon- tact wanneer de verlengkabel werd be- schadigd of is doorgesneden! Wij raden aan het apparaat aan te sluiten via een FI-aardlekschakelaar met een nominale lekstroom van < 30 mA. De spanning van het lichtnet in huis moet overeenstemmen met de vermeldingen voor netspanning in de Technische Gegevens; ge- bruik geen andere voedingsspanning. Gebruik alleen een verlengingskabel die ge- schikt is voor gebruik buitenshuis en met een minimale doorsnede van 1,5 mm

. Wikkel een kabeltrommel altijd helemaal af. Beschadigde of sterk verslechterde verlen- gingskabels mogen niet gebruikt worden.

Controleer vooraf aan de ingebruikname de conditie van uw verlengingskabels. Verlengkabel in de kabeltrekontlasting fixe- ren. Stel het apparaat niet bloot aan vocht. Houd kinderen uit de buurt van apparaten die op het stroomnetwerk zijn aangesloten. MONTAGE LET OP! Het apparaat mag pas na volledige mon- tage worden gebruikt. Beschermkap monteren ADVICE Het in de beschermkap geïntegreerde mes snijdt de snijddraden automatisch op de optimale lengte. GTE 350

1. Plaats de beschermkap op de motorkop (2-1).

2. Let erop dat de draad vrij ligt.

3. Bevestig met de bijgevoegde 4 schroeven.

1. Plaats de beschermkap op de motorkop (2-1).

2. Let erop dat de draad vrij ligt.

3. Beschermkap met de meegeleverde schro-

even aan de achterzijde vastschroeven (2-1).

4. Plaats het geleidingswiel op de beschermkap

greep licht uit elkaar (3-1).

2. Schuif de extra handgreep op de houder

4. Plaats de boutenhouder en schroef de span-

bout vast (3-3). GTE 450, GTE 550 Met de tuimelaar in de extra handgreep kan de hellingshoek van de handgreep individueel wor- den ingesteld.

1. Schuif de houder op de schacht.

2. Trek de greepbeugels van de extra hand-

greep licht uit elkaar (3-1).

3. Schuif de extra handgreep op de houder

5. Plaats de tuimelaar met de boutenhouder op

laar met geringe kracht kan worden bewogen (3-3). INBEDRIJFSTELLING LET OP! Voor inbedrijfstelling altijd een visuele in- spectie uitvoeren. De telescopische steel instellen

1. Voor het losmaken moet de bovenste vastze-

thuls ca. 180° naar rechts worden gedraaid (4-1).

2. De telescopische steel aan de individuele li-

chaamslengte aanpassen. De telescopische steel kan ca. 10 cm worden verlengd (4-2).

3. Vastzethuls vastdraaien (4-3).

Motorkop zwenken Om bijv. de gazonranden te trimmen kan de mo- torkop 180° worden gedraaid (5, 6).

1. Onderste vastzethuls losschroeven (5-1).

2. Telescopische steel 180° draaien (5-2).

3. Vastzethuls vastschroeven (5-3, 6-1).nl

Inbedrijfstelling 26 GTE 350 / 450 / 550 Motorkop buigen Met de instelbare hellingshoek kan ook op slecht toegankelijke plaatsen worden gemaaid, bijv. on- der banken, richels e.d.

ADVICE Verwijder de bescherming op de draaf- afsnijder voor de eerste ingebruikname. Start de grastrimmer

1. Leid de verlengkabel door de trekontlasting.

2. Verlengkabel weer aansluiten op het stroom-

3. Neem een veilige positie in.

4. Houd het apparaat met beide handen vast.

Plaats hierbij de motorkop niet op de bodem.

5. Houd met de ene hand de extra handgreep en

met de andere hand de bovenste handgreep vast.

6. Druk de schakelaar in de bovenste hand-

greep in en houd deze ingedrukt. Het appar- aat is geactiveerd.

7. Laat de grastrimmer een moment vrij lopen.

De maaidraad wordt hierbij op de juiste lengte afgesneden.

8. Wanneer de schakelaar niet wordt ingedrukt,

schakelt het apparaat zich uit. ADVICE Na het uitschakelen van het apparaat draait de draadmotorkop nog enkele se- conden door. BEDIENING Schakel het apparaat in voordat u het gras nadert dat moet worden gemaaid. Houd het apparaat licht naar voren en ga langzaam voorwaarts (9). Zwenk het apparaat naar rechts en links om het gras te maaien (9). Lang gras moet in etappes worden gemaaid. Werk altijd van boven (10-1, 10-2) naar beneden. ADVICE Raak met de draadkop tijdens het maaien steeds weer het gazon aan. De tipautomatiek zorgt continu voor een op- timale draadlengte. Gebruik een plantbeschermingsbeugel om het apparaat op de juiste afstand van hinder- nissen te houden (11-1). Gemaaid materiaal alleen bij stilstaande mo- tor verwijderen. LET OP! De trillngswaarde tijdens het gebruik van het elektrische gereedschap kan afwi- jken van de geteste waarde, afhankelijk van de inzet van het apparaat. Het apparaat mag tijdens de werkzaamhe- den niet worden overbelast. ONDERHOUD VOORZICHTIG! Gevaar door elektrische stroom! Koppel het apparaat voor onderhouds- werkzaamheden los van het stroomnet- werk en beveilig deze tegen opnieuw inschakelen. Trek na het gebruik de stroomkabelstekker los en controleer de machine op beschadigin- gen. Bewaar het apparaat op een plek die onto- egankelijk is voor kinderen en onbevoegde personen. Elektrische storingen mogen uitsluitend wor- den verholpen door geautoriseerde, gespe- cialiseerde werkplaatsen. Gebruik het apparaat nooit wanneer het mes van de draadafsnijder ontbreekt of bescha- digd is. De beschermplaat, de draadkop en de motor steeds vrij houden van maairesten. Het apparaat niet met water afspuiten! Het binnendringen van water (ontsteking, carbu- rateur...) kan tot storingen leiden. Stel het apparaat niet bloot aan vocht. Controleer het apparaat regelmatig op een correcte toestand. Gebruik geen schoonmaak- resp. oplosmid- delen. Het apparaat kan hierdoor onherstel- baar worden beschadigd. De draadspoel vervangen (reservedraadspoel GTE art.nr. 112966)

1. Open met druk op de beide vergrendelingen

2. Verwijder de lege draadspoel (8-2).

3. Plaats de nieuwe draadspoel.

4. Let erop dat de veer weer is geplaatst (8-3).Opslag

5. Draden aan beide zijden naar buiten rijgen.

6. Afdekking plaatsen en vergrendelingen vast-

klikken. OPSLAG Apparaat en toebehoren na elk gebruik reini- gen. ADVICE Grastrimmer aan handgreep ophangen. Hierdoor wordt de motorkop niet onnodig belast. Plaats de transformator op een droge plek waar deze beschermd is tegen vorst. AFVOEREN Gebruikte apparaten, batterijen of accu´s niet afvoeren via de vuilnisop- haaldienst! Verpakking, apparaat en accessoires zijn gemaakt van recyclebare materialen en moeten ook als zodanig worden afgevo- erd.nl Hulp bij storingen 28 GTE 350 / 450 / 550

Storing Mogelijke oorzaak Oplossing Motor loopt niet Motorbeveiligingsschakelaar ging over tot uitschakeling. Geen netspanning aanwezig Wacht tot de motorbeveiligings- schakelaar de trimmer weer inschakelt. Controleer de zekeringen/FI-aard- lekschakelaar; laat de stroomvoor- ziening controleren door een des- kundige elektrotechnicus. Verlengkabel controleren, indien nodig vervangen Trimmer vibreert Draadspoel is vuil Draadspoel reinigen, indien nodig vervangen Draadspoel is leeg Draadspoel vervangenGazon slecht gemaaid Onvoldoende draadlengte Draadlengte instellen ADVICE Bij storingen die niet in deze tabel worden vermeld of in geval van storingen die u niet zelf kunt oplossen, wendt u zich aan onze verantwoordelijke klantenservice a.u.b. GARANTIE Eventuele materiaal- of fabricagefouten aan het apparaat verhelpen we gedurende de wettelijke termijn voor garantieaanspraken naar onze keuze door reparatie of een vervangende levering. Deze garantie- termijn wordt bepaald door de wetgeving in het land, waar het apparaat is gekocht. Onze garantietoezegging geldt enkel bij: correcte behandeling van het apparaat inachtneming van de bedieningshandleiding gebruik van originele reserveonderdelen De garantie vervalt bij: pogingen tot reparatie van het apparaat technische wijzigingen aan het apparaat gebruik dat niet in overeenstemming is met de bestemming Uitgesloten van de garantie zijn: lakschade die is veroorzaakt door normale slijtage slijtageonderdelen, die op de kaart met reserveonderdelen zijn gekenmerkt met de omkadering [xxx xxx (x)] verbrandingsmotoren (hiervoor gelden de aparte garantiebepalingen van de betreffende motorfabri- kant) De garantieperiode begint op de aankoop door de eerste eindgebruiker. Bepalend is de datum van het ontvangstbewijs. Bij garantieaanspraken kunt u zich met deze garantieverklaring en het aankoopbewijs wenden tot de distributeur o f de bevoegde klantenservice bij u in de buurt. Met deze garantietoezegging blijven de wettelijke aanspraken bij gebreken van de koper tegenover de verkoper onverkort van kracht.EG-conformiteitsverklaring 440083_c 29 EG-CONFORMITEITSVERKLARING Hierbij verklaren wij dat dit product in de door ons uitgebrachte uitvoering voldoet aan de eisen vastgelegd in de geharmoniseerde EU- richtlijnen, de EU-veiligheidsnormen en de standaardproductspecificaties. Product Fabrikant Gevolmachtigde Grastrimmer, elektrisch Type GTE 350 GTE 450 GTE 550 AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz Serienummer EU-richtlijnen Geharmoniseerde normen G130130 Geluidsniveau EN ISO 3744 gemeten / gegarandeerd GTE 350 94 / 96 dB(A) GTE 450 94 / 96 dB(A) GTE 550 94 / 96 dB(A) 2006/42/EC 2014/30/EU 2000/14/EC 2014/35/EU 2011/65/EU EN 60335-1 EN 50636-2-91 EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 Beoordelende instantie Société Nationale de Certification et d'Homologation No. 0499 Beoordeling van conformiteit 2000/14/EC Appendix VI Kötz, 04.07.2016 Wolfgang Hergeth Managing Directorfr Mode d‘emploi original 30 GTE 350 / 450 / 550
