NÁVOD NA OBSLUHU GTE 450 Comfort AL-KO

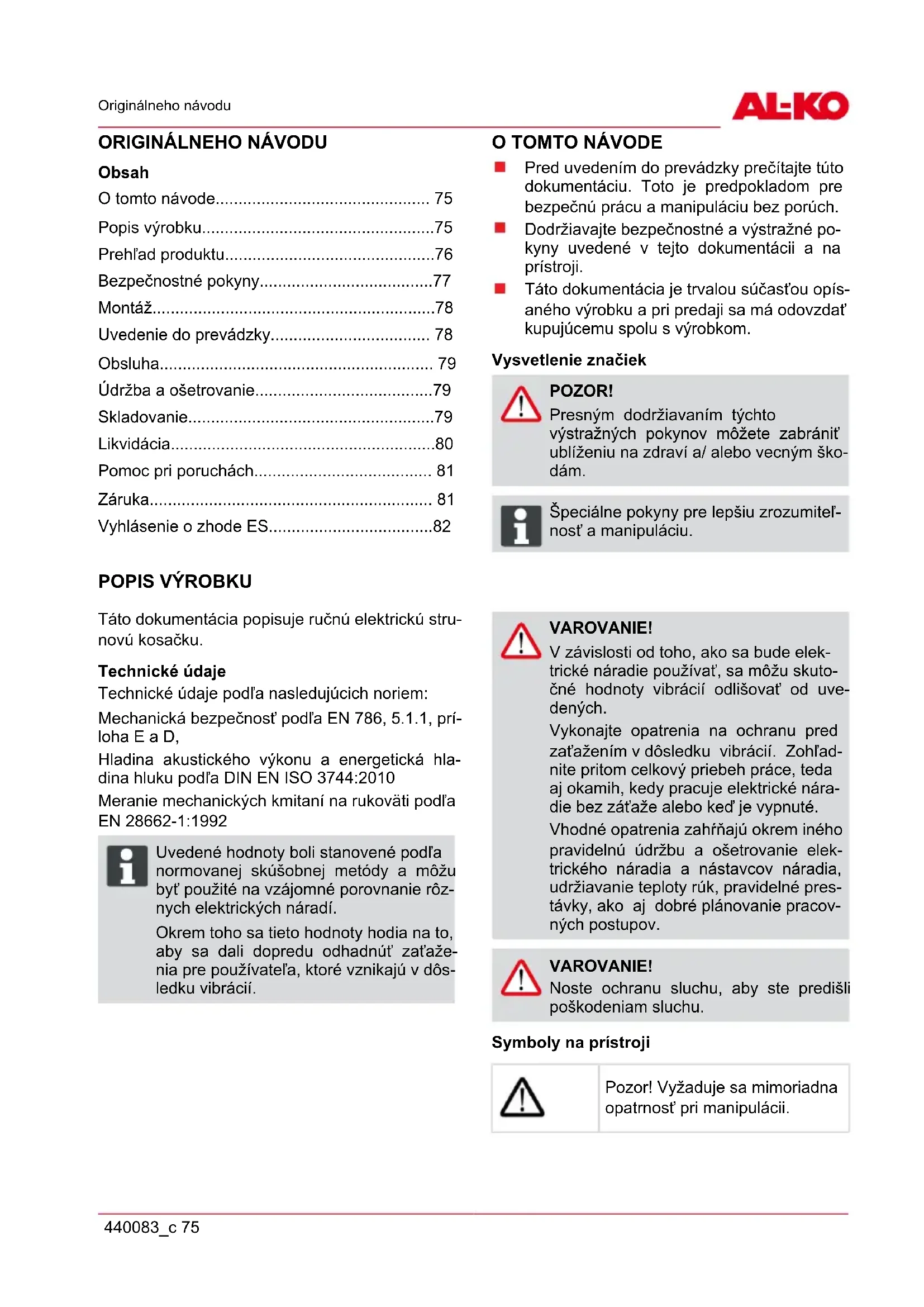

Pred uvedením do prevádzky prečítajte túto dokumentáciu. Toto je predpokladom pre bezpečnú prácu a manipuláciu bez porúch. Dodržiavajte bezpečnostné a výstražné po- kyny uvedené v tejto dokumentácii a na prístroji. Táto dokumentácia je trvalou súčasťou opís- aného výrobku a pri predaji sa má odovzdať kupujúcemu spolu s výrobkom. Vysvetlenie značiek POZOR! Presným dodržiavaním týchto výstražných pokynov môžete zabrániť ublíženiu na zdraví a/ alebo vecným ško- dám. ADVICE Špeciálne pokyny pre lepšiu zrozumiteľ- nosť a manipuláciu.

Táto dokumentácia popisuje ručnú elektrickú stru- novú kosačku. Technické údaje Technické údaje podľa nasledujúcich noriem: Mechanická bezpečnosť podľa EN 786, 5.1.1, prí- loha E a D, Hladina akustického výkonu a energetická hla- dina hluku podľa DIN EN ISO 3744:2010 Meranie mechanických kmitaní na rukoväti podľa EN 28662-1:1992 ADVICE Uvedené hodnoty boli stanovené podľa normovanej skúšobnej metódy a môžu byť použité na vzájomné porovnanie rôz- nych elektrických náradí. Okrem toho sa tieto hodnoty hodia na to, aby sa dali dopredu odhadnúť zaťaže- nia pre používateľa, ktoré vznikajú v dôs- ledku vibrácií. VAROVANIE! V závislosti od toho, ako sa bude elek- trické náradie používať, sa môžu skuto- čné hodnoty vibrácií odlišovať od uve- dených. Vykonajte opatrenia na ochranu pred zaťažením v dôsledku vibrácií. Zohľad- nite pritom celkový priebeh práce, teda aj okamih, kedy pracuje elektrické nára- die bez záťaže alebo keď je vypnuté. Vhodné opatrenia zahŕňajú okrem iného pravidelnú údržbu a ošetrovanie elek- trického náradia a nástavcov náradia, udržiavanie teploty rúk, pravidelné pres- távky, ako aj dobré plánovanie pracov- ných postupov. VAROVANIE! Noste ochranu sluchu, aby ste predišli poškodeniam sluchu. Symboly na prístroji Pozor! Vyžaduje sa mimoriadna opatrnosť pri manipulácii.sk Popis výrobku 76 GTE 350 / 450 / 550 Pred uvedením do prevádzky si prečítajte návod na obsluhu! Nebezpečenstvo vznikajúce od- lietavajúcimi predmetmi! Dbajte na to, aby sa tretie osoby nachádzali mimo nebez- pečnej oblasti. Vzdialenosť medzi zariadením a tretími osobami musí byť mi- nimálne 15 m. Prístroj nevystavujte mokru ani vlhkosti. Noste ochranné okuliare, och- rannú prilbu, ochranu sluchu. Ak je predlžovací kábel poš- kodený alebo prerezaný, vy- tiahnite zástrčku okamžite zo zásuvky! Prestaviteľná teleskopická tyč Elektrická strunová kosačka je vybavená presta- viteľnou teleskopickou tyčou. Tým sa dá prístroj nastaviť na individuálnu výšku a hlava motora sa dá otáčať. Otočná a prestaviteľná rezacia hlavica GTE 450 a 550 sú vybavené otočnou rezacou hla- vicou, pri ktorej je možné prestavovať sklon. Tip automatika V strunovej hlavici je integrovaná tip automatika (8-4), takže sa pri zapnutom motore dá predĺžiť kosiaca struna. Bezpečnostné a ochranné zariadenia Detská poistka Otvor (5 mm) na ochrannom vypínači motora je určený pre závesný zámok*. Závesný zámok bráni neželanému spusteniu prístroja. *Nie je súčasťou dodávky Ochranný vypínač motora Elektrická strunová kosačka je vybavená ochran- ným vypínačom motora, ktorý pri preťažení motor vypne. Po fáze ochladenia v trvaní cca 15 minút sa môže elektrická strunová kosačka opäť zapnúť. POZOR! Nebezpečenstvo poranenia! Bezpečnostné a ochranné zariadenia sa nesmú vypínať. Použitie v súlade s určením Toto zariadenie je určené na strihanie trávnikov v súkromnej sfére. Iné ako z toho vyplývajúce použitie je označené ako v rozpore s určením. Tento prístroj nie je určený ne to, aby ho používali osoby (vrátane detí) s obmed- zenými fyzickými, zmyslovými alebo dušev- nými schopnosťami alebo s nedostatkom skúseností a/alebo vedomostí, iba žeby boli pod dozorom osoby zodpovednej za ich bez- pečnosť alebo od nej dostali pokyn o tom, ako sa prístroj má používať. Deti by mali byť po dozorom, aby sa zabezpečilo, že sa nehrajú s prístrojom. POZOR! Zariadenie sa nesmie používať profesi- onálne.

Prehľad o výrobku (1) dáva prehľad o prístroji. 1-1 Horná rukoväť 1-2 Spínač s detskou poistkou 1-3 Zástrčka prístroja 1-4 Držiak na odľahčenie kábla 1-5 Prídavná rukoväť 1-6 Držiak s prídavnou cievkou so strunou. * 1-7 Teleskopická tyč 1-8 Horná vodiaca objímka 1-9 Dolná vodiaca objímka 1-10 Zaisťovací gombík pre rezaciu hlavicu * 1-11 Rezacia hlavica s motorom 1-12 Ochranný oblúk na rastliny 1-13 Vodiace kolečko * 1-14 Ochranný štít s orezávačom struny 1-15 Cievka so strunou

• špecifické pre prístrojBezpečnostné pokyny 440083_c 77

POZOR! Rotácia rezacích nástrojov trvá aj po vypnutí motora. Pred použitím skontrolujte sieťové a predlžo- vacie káble, či nevykazujú známky poškode- nia alebo starnutia. Predlžovacie káble držte mimo dosahu reza- cích nástrojov. Ak sa kábel poškodí počas používania, okamžite ho odpojte od siete. NEDOTÝKA- JTE SA KÁBLA PREDTÝM, AKO HO ODPO- JÍTE OD SIETE. Pracujte vždy vo vhodnom oblečení, noste ochranu očí a rukavice Prevádzku alebo údržbu stroja nikdy ne- dovoľte deťom ani nepoučeným osobám. Miestne ustanovenia môžu stanovovať mi- nimálny dovolený vek pre osoby obsluhy. Používanie stroja prerušte, ak sú v blízkosti osoby, predovšetkým deti, alebo domáce zvieratá. Koste len pri dennom svetle alebo pri dobrom umelom osvetlení. Pred uvedením stroja do prevádzky a po akomkoľvek náraze, skontrolujte na stroji známky opotrebovania alebo poškodenia a nechajte vykonať potrebné opravy. Prístroj nikdy nepoužívajte s poškodenými alebo chýbajúcimi bezpečnostnými zariade- niami. Ruky a nohy držte od rezacieho zariadenia vždy v dostatočnej vzdialenosti, predovšet- kým pre zapínaní motora. Nebezpečenstvo zranenia hrozí z každého zariadenia, ktoré slúži na rezanie dĺžky struny. Po vytiahnutí novej struny držte stroj vždy v jeho normálnej pracovnej polohe, skôr než ho zapnete. Nikdy nemontujte kovové rezacie prvky. Používajte len originálne náhradné diely. Sieťovú zástrčku vytiahnite pre kontrolami, čisteniami alebo prácami na stroji a ak sa ne- používa. Dbajte na to, aby boli vetracie otvory bez znečistení. Napriek technickým a doplňujúcim bezpeč- nostným opatreniam zostáva vždy zvyškové riziko pri práci so strojom. Rukoväť udržujte suchú a čistú. Z pracovnej oblasti odstráňte cudzie telesá. Zariadenie používajte len v technicky bez- chybnom stave Ochranný kryt, strunovú hlavu a motor udržiavajte vždy bez zvyškov koseného ma- teriálu. Telo a odev udržujte vzdialené od vyžína- cieho mechanizmu. Osoby, ktoré nie sú oboznámené s vyží- načom, by mali byť pri zariadení iba s vypnu- tým motorom. Noste účelovo zvolený pracovný odev. Pri práci dávajte pozor na bezpečný postoj. Prístroj vždy obsluhujte obojručne. Dbajte na to, aby sa tretie osoby nachádzali mimo nebezpečnej oblasti. Prístroj nenechávajte bez dozoru. Pri kosení na svahoch vždy stojte pod vyží- nacím zariadením. Pri práci na svahoch: Nikdy nepracujte na hladkom a šmykľa- vom svahu. Dávajte vždy pozor na bezpečné posta- venie. Koste vždy priečne k svahu, nikdy nie nahor alebo nadol. Nekoste na svahoch so stúpaním viac ako 20°! Mimoriadna opatrnosť pri otáčaní! Po kontakte s cudzím telesom: Vypnite motor. Zariadenie prekontrolujte na poškode- nia. Prístroj nepoužívajte pod vplyvom alkoholu, drog a liekov. Musia sa dodržiavať opatrenia úrazovej pre- vencie. Bezpečnosť elektrických súčastí UPOZORNENIE! Nebezpečenstvo pri dotyku dielov ve- dúcich napätie! Ak je predlžovací kábel poškodený alebo prerezaný, vytiahnite zástrčku okamžite zo zásuvky! Pripojenie odporúčame vy- konať cez ochranný spínač s menovitým zvodovým prúdom < 30 mA.sk Bezpečnostné pokyny 78 GTE 350 / 450 / 550 Domáce sieťové napätie musí súhlasiť s úda- jmi o sieťovom napätí v technických údajoch, nepoužívať iné napájacie napätie. Používajte iba predlžovacie káble, ktoré sú určené na používanie vonku – minimálny prierez 1,5 mm

. Káblový bubon vždy úplne odvinúť. Poškodené alebo zlomené predlžovacie káble nesmú byť používané.

Pred každým uvedením do prevádzky skontrolujte stav svojho predlžovacieho kábla. Predlžovací kábel zafixujte v držiaku na odľahčenie kábla. Prístroj nevystavujte mokru ani vlhkosti. Deti držte v bezpečnej vzdialenosti od prístro- jov pripojených k elektrickej sieti. MONTÁŽ POZOR! Zariadenie sa smie prevádzkovať až po kompletnej montáži. Montáž ochranného štítu ADVICE V ochrannom kryte integrovaný re- zací nôž automaticky skracuje vyžínaciu strunu na optimálnu dĺžku. GTE 350

2. Dbajte na to,aby bola struna voľná.

3. Upevnite pomocou 4 priložených skrutiek.

2. Dbajte na to,aby bola struna voľná.

3. Ochranný štít priskrutkujte vzadu pomocou

dodaných skrutiek (2-1).

4. Vodiace kolečko nasaďte na ochranný kryt a

skrutky pevne pritiahnite (2-2). Montáž prídavnej rukoväte GTE 350

1. Oblúk prídavnej rukoväte jemne roztiahnite

2. Prídavnú rukoväť nasuňte na držiak (3-2).

3. Prídavnú rukoväť nechajte zapadnúť v ozu-

4. Nasaďte držiak kolíka a napínací kolík prisk-

rutkujte (3-3). GTE 450, GTE 550 Pomocou preklápacej páky v prídavnej rukoväti sa dá individuálne upraviť sklon rukoväte.

1. Držiak nasuňte na kolík.

2. Oblúk prídavnej rukoväte jemne roztiahnite

3. Prídavnú rukoväť nasuňte na držiak (3-2).

4. Prídavnú rukoväť nechajte zapadnúť v ozu-

preklápacou pákou pohybovať s malým vyna- ložením sily (3-3).

UVEDENIE DO PREVÁDZKY

POZOR! Pred uvedením do prevádzky vždy vyko- najte vizuálnu kontrolu. Prestavenie teleskopickej tyče

1. Na uvoľnenie otočte hornú zaisťovaciu ob-

jímku o cca 180° smerom doprava (4-1).

2. Teleskopickú tyč nastavte individuálne podľa

telesnej výšky. Teleskopická tyč sa dá predĺžiť asi o 10 cm (4-2).

1. Spodnú zaisťovaciu objímku odskrutkujte

3. Zaisťovaciu objímku priskrutkujte (5-3, 6-1).

Naklonenie rezacej hlavice So zmeneným uhlom sklonu sa dá vyžínať aj na neprístupných miestach, napr. pod lavičkami, výč- nelkami, atď.

3. Uvoľnite zaisťovací gombík.Uvedenie do prevádzky

440083_c 79 ADVICE Ochranu orezávačov struny odstráňte pred prvým uvedením do prevádzky. Spustenie elektrickej strunovej kosačky

1. Predlžovací kábel veďte cez odľahčenie ťahu.

5. Jednou rukou držte prídavnú rukoväť a dru-

hou rukou hornú rukoväť.

6. Spínač na hornej rukoväti stlačte a podržte.

Prístroj je spustený.

7. Elektrickú strunovú kosačku nechajte chvíľu

bežať naprázdno. Rezacia struna sa pritom odreže na správnu dĺžku.

8. Ak sa spínač pustí, prístroj sa vypne.

ADVICE Po vypnutí prístroja sa strunová rezacia hlavica ešte niekoľko sekúnd točí. OBSLUHA Prístroj zapnite skôr, než sa priblížite k tráve, ktorú idete kosiť. Prístroj jemne nakloňte dopredu, postupujte pomaly (9). Aby ste pokosili trávu, otáčajte prístroj do- prava a doľava (9). Dlhá tráva sa musí vyžínať po vrstvách. Postupu- jte vždy zhora (10-1, 10-2) nadol. ADVICE Strunovú hlavicu pri práci opätovne ťuknite o trávu. Tip automatika sa vždy postará o optimálnu dĺžku struny. Dištančný oblúk na ochranu rastlín použite, aby ste udržali správny odstup prístroja od prekážok (11-1). Rezivo odstraňujte len pri zastavenom mo- tore. POZOR! Hodnota vibrácií sa môže počas používania elektrického náradia odlišo- vať od vyznačenej hodnoty v závislosti od použitia zariadenia. Prístroj počas práce nepreťažujte.

ÚDRŽBA A OŠETROVANIE

UPOZORNENIE! Nebezpečenstvo v dôsledku elek- trického prúdu! Pred všetkými údržbovými a ošetrova- cími opatreniami prístroj odpojte od siete a zaistite proti opätovnému zapojeniu. Po použití vytiahnite sieťovú zástrčku a skon- trolujte poškodenia stroja. Prístroj skladujte na suchom mieste a mimo dosahu detí a nepovolaných osôb. Elektrické poruchy nechajte vykonať len au- torizovanej odbornej dielni. Prístroj nikdy nepoužívajte vtedy, ak chýba čepeľ orezávača struny alebo ak je poško- dená. Ochranný kryt, strunovú hlavu a motor udržiavajte vždy bez zvyškov koseného ma- teriálu. Na zariadenie nestriekajte vodu! Vnik- nutá voda (zapaľovací systém, karburátor...) môže viesť k poruchám. Prístroj nevystavujte mokru ani vlhkosti. V pravidelných časových intervaloch kontro- lujte riadny stav prístroja. Nepoužívajte čistiace prostriedky, príp. roz- púšťadlá. Prístroj by sa tým mohol poškodiť tak, že by ho nebolo možné opraviť. Výmena cievky so strunou (Náhradná cievka so strunou GTE č. výr. 112966)

1. Kryt otvorte zatlačením na obidve aretácie

6. Nasaďte kryt a aretáciu nechajte zapadnúť.

SKLADOVANIE Prístroj a jeho príslušenstvo vyčistite po každom použití. ADVICE Elektrickú strunovú kosačku zaveste za držadlo. Takto sa rezacia hlavica nebude zbytočne zaťažovať. Prístroj skladujte na suchom mieste chrá- nenom pred mrazom.sk Likvidácia 80 GTE 350 / 450 / 550 LIKVIDÁCIA Opotrebované prístroje, batérie alebo akumulátory nelikvidujte s komun- álnym odpadom! Obal, zariadenie a príslušenstvo sú vyro- bené z recyklovateľných materiálov a je nutné ich vhodne zlikvidovať.Pomoc pri poruchách 440083_c 81

Porucha Možná príčina Riešenie Motor nebeží Ochranný vypínač motora sa vypol Nie je k dispozícii sieťové napätie Počkajte, kým ochranný vypínač motora nezapne opäť strunovú ko- sačku. Skontrolujte poistky/ochranný spí- nač a napájanie prúdom necha- jte skontrolovať odborným elektri- károm Skontrolujte predlžovací kábel, aj je to potrebné použite nový Kosačka vibruje Cievka so strunou je znečistená Cievku so strunou vyčistite, ak je to potrebné vymeňte Cievka so strunou je prázdna Cievku so strunou vymeňteTráva je zle pokosená Nedostatočná dĺžka struny Nastavte dĺžku struny ADVICE Pri poruchách, ktoré nie sú uvedené v tejto tabuľke, alebo ktoré nemôžete odstrániť sami, sa obráťte na náš zákaznícky servis. ZÁRUKA Prípadné chyby materiálu alebo výrobné chyby na prístroji odstránime počas zákonnej premlčacej lehoty pre nároky na odstránenie chyby podľa našej voľby opravou alebo náhradným dodaním. Premlčacia lehota sa určuje vždy podľa legislatívy krajiny, v ktorej bol prístroj kúpený. Záruku poskytujeme len pri: odbornej manipulácii s prístrojom, dodržiavaní návodu na obsluhu, používaní originálnych náhradných dielov Záruka zaniká pri: pokusoch o opravu prístroja, technických zmenách na prístroji, používaní prístroja v rozpore s jeho určením (napr. na priemyselné alebo komunálne účely). Záruka sa nevzťahuje na: poškodenia laku, ktoré sa vždy považujú za bežné opotrebovanie, diely podliehajúce rýchlemu opotrebovaniu, ktoré sú v zozname náhradných dielov označené rámče- kom [xxx xxx (x)] spaľovacie motory – pre ne platia samostatné záručné podmienky príslušného výrobcu motorov Záručná doba začína plynúť dňom kúpy prostredníctvom prvého odberateľa. Rozhodujúci je dátum na originálom doklade o kúpe. V prípade uplatňovania nároku na poskytnutie záruky sa obráťte s týmto vyhlásením o záruke a dokladom o kúpe na vášho predajcu alebo na najbližší autorizovaný zákaznícky servis. Týmito záručnými podmienkami zostávajú zákonné nároky kupujúceho na odstránenie chýb voči predávajúcemu nedotknuté.sk Vyhlásenie o zhode ES 82 GTE 350 / 450 / 550
