| Producttype | Grastrimmer en heggenschaar 2-in-1 draadloos |
| Afmetingen (L x B x H) | Ongeveer 40 x 10 x 10 cm (schatting) |
| Gewicht | Ongeveer 1,5 kg (schatting) |
| Voeding | Lithium-ion accu 7,2 V, netlader inbegrepen |
| Type accu | Lithium-ion 7,2 V |
| Laadtijd | Ongeveer 2 uur |
| LED-indicator | Knippert groen: laden bezig; continu groen: accu vol; continu rood: accu < 25% ; knippert rood: accu < 10% |
| Hoofdfuncties | Twee verwisselbare messen: heggenschaar en grastrimmer; verwijderbare grasopvang; LED-indicator voor laden en werking; veiligheidsvergrendelingsknop |
| Messen | Behandeld staal, vervangbaar |
| Grasopvang | Verwijderbaar, wordt onder de grastrimmer bevestigd |
| Onderhoud en reiniging | Reinig met een borstel of doek; olie het mes na gebruik; niet met water besproeien; versleten messen vervangen; smeer het mechanisme |
| Veiligheid | Mesbescherming, inertiestop, dubbele veiligheidsschakelaar, veiligheidsinstructies voor accu en lader |
| Reserveonderdelen en repareerbaarheid | Reserve messen, accu, lader verkrijgbaar; reparatie door AL-KO klantendienst |
| Garantie | Wettelijke garantie tegen fabricagefouten (duur afhankelijk van land) |
| Klantendienst | Neem contact op met de dichtstbijzijnde AL-KO onderhoudsdienst |
| Algemene informatie | Alleen voor particulier gebruik; opslag met opgeladen accu; altijd mesbescherming gebruiken |
Veelgestelde vragen - GS 7.2 Li AL-KO
Gebruikersvragen over GS 7.2 Li AL-KO
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Grasmaaier in PDF-formaat gratis! Vind uw handleiding GS 7.2 Li - AL-KO en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. GS 7.2 Li van het merk AL-KO.

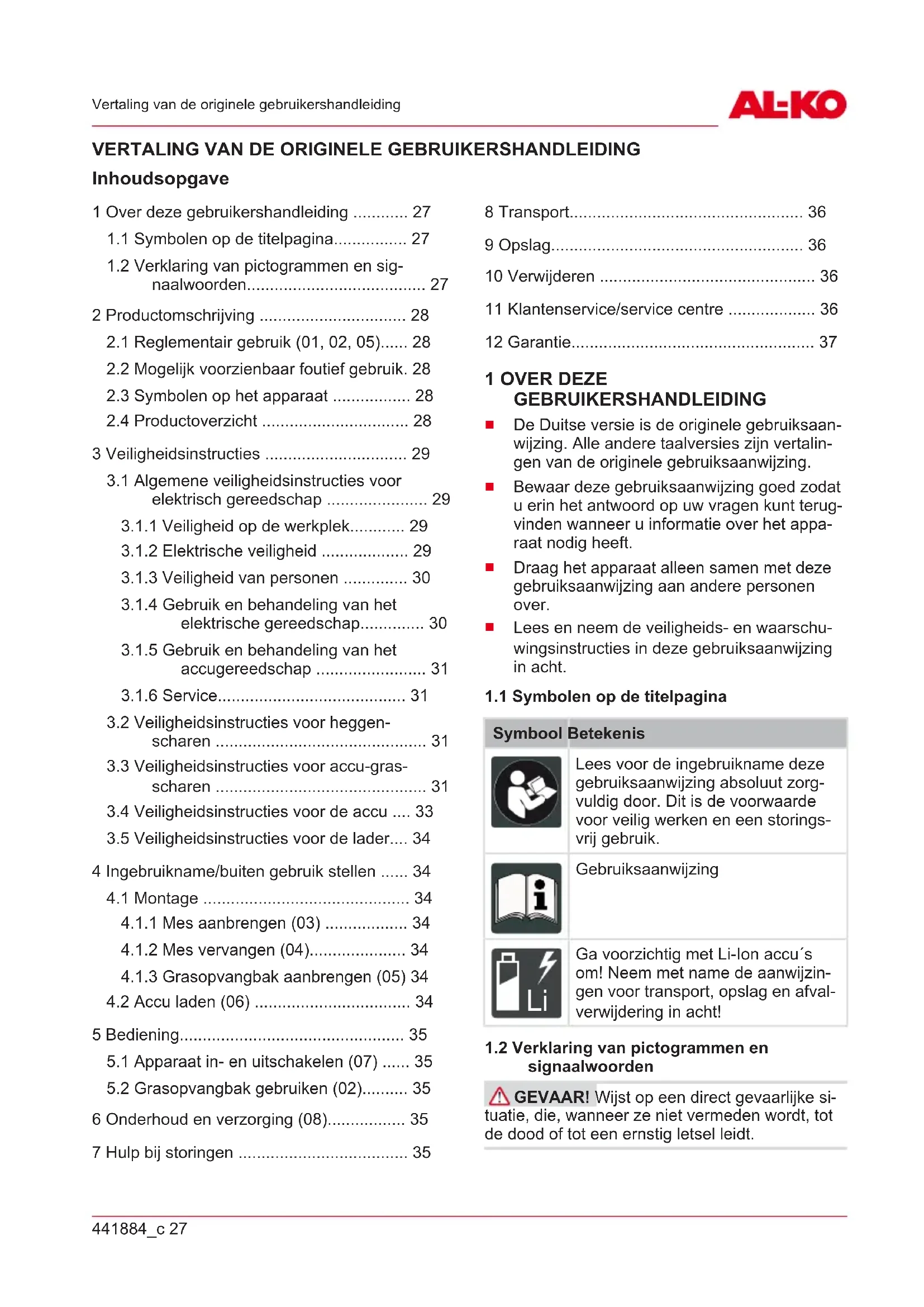

GEBRUIKSAANWIJZING GS 7.2 Li AL-KO
1 Over deze gebruikershandleiding ...... 27
1.1 Symbolen op de titelpagina...... 27
1.2 Verklaring van pictogrammen en sig-
naalwoorden.... 27
2 Productomschrijving 28
2.1 Reglementair gebruik (01, 02, 05)..... 28
2.2 Mogelijk voorzienbaar foutief gebruik. 28
2.3 Symbolen op het apparaat 28
2.4 Productoverzicht 28
3 Veiligheidsinstructies 29
3.1 Algemene veiligheidsinstructies voor elektrisch gereedschap 29
3.1.1 Veiligheid op de werkplek...... 29
3.1.2 Elektrische veiligheid 29
3.1.3 Veiligheid van personen .... 30
3.1.4 Gebruik en behandeling van het elektrische gereedschap.... 30
3.1.5 Gebruik en behandeling van het accugereedschap 31
3.1.6 Service.... 31
3.2 Veiligheidsinstructies voor heggen-
scharen 31
3.3 Veiligheidsinstructies voor accu-grasscharen 31
3.4 Veiligheidsinstructies voor de accu .... 33
3.5 Veiligheidsinstructies voor de lader.... 34
4 Ingebruikname/buiten gebruik stellen ..... 34
4.1 Montage 34
4.1.1 Mes aanbrengen (03) 34
4.1.2 Mes vervangen (04)...... 34
4.1.3 Grasopvangbak aanbrengen (05) 34
4.2 Accu laden (06) 34
5 Bediening.... 35
5.1 Apparaat in- en uitschakelen (07) ..... 35
5.2 Grasopvangbak gebruiken (02)...... 35
6 Onderhoud en verzorging (08).... 35
7 Hulp bij storingen 35
8 Transport.... 36
9 Opslag.... 36
10 Verwijderen 36
11 Klantenservice/service centre 36
12 Garantie.... 37
1 OVER DEZE GEBRUIKERSHANDLEIDING
De Duitse versie is de originele gebruiksaanwijzing. Alle andere taalversies zijn vertalingen van de originele gebruiksaanwijzing.
Bewaar deze gebruiksaanwijzing goed zodat u erin het antwoord op uw vragen kunt terugvinden wanneer u informatie over het apparaat nodig heeft.
Draag het apparaat alleen samen met deze gebruiksaanwijzing aan andere personen over.
■ Lees en neem de veiligheids- en waarschu-wingsinstructies in deze gebruiksaanwijzing in acht.
1.1 Symbolen op de titelpagina
Symbool Betekenis
Lees voor de ingebruikname deze gebruiksaanwijzing absoluut zorgvuldig door. Dit is de voorwaarde voor veilig werken en een storingsvrij gebruik.
Gebruiksaanwijzing
Ga voorzichtig met Li-Ion accu's om! Neem met name de aanwijzingen voor transport, opslag en afvalverwijdering in acht!
1.2 Verklaring van pictogrammen en signaalwoorden
⚠ GEVAAR! Wijst op een direct gevaarlijke situatie, die, wanneer ze niet vermeden wordt, tot de dood of tot een ernstig letsel leidt.
⚠ WAARSCHUWING! Wijst op een potentieel gevaarlijke situatie, die, wanneer ze niet verme- den wordt, tot de dood of tot een zwaar letsel kan leiden.
⚠ VOORZICHTIG! Wijst op een potentieel gevaarlijke situatie, die, wanneer ze niet vermeden wordt, tot een licht of middelzwaar letsel kan leiden.
LET OP! Wijst op een situatie, die, wanneer ze niet vermeden wordt, tot materiële schade kan leiden.
i OPMERKING Speciale aanwijzingen voor meer duidelijkheid en een beter gebruik.
2.1 Reglementair gebruik (01, 02, 05)
Dit apparaat wordt geleverd met twee snijmes- sen: een struikmes (heggenschaar-hulpstuk) en een grasmes (snijkop met schaarbladen).
Het struikmes is uitsluitend bedoeld voor het bijnippen en maaien van sierstruiken en struikgewas van geringe dikte (01).
Als het grasmes wordt gemonteerd, is het apparaat als grasschaar bruikbaar (02). De meegeleverde opvangbak kan indien nodig aan het grasmes worden bevestigd (05).
Dit apparaat is uitsluitend bedoeld voor particulier gebruik. Elke andere toepassing, alsook een verboden om- of aanbouw, worden beschouwd als niet beoogd gebruik en leiden tot uitsluiting van de garantie, het verlies van de conformiteit (CE-markering) en de afwijzing van elke verantwoordelijkheid vanwege de fabrikant wat betreft schade aan de gebruiker of derden.
2.2 Mogelijk voorzienbaar foutief gebruik
Het apparaat is noch bedoeld voor de commerciele toepassing in openbare parken en sportfaciliteiten, noch voor de toepassing in land- en bosbouw.
De aanwezige veiligheidsvoorzieningen mogen niet gedemonteerd of overbrugd worden, bijv. door het blokkeren van de ontgrendelingsknop.
2.3 Symbolen op het apparaat
Symbool Betekenis
Vereist extra voorzichtigheid tijdens gebruik!
Lees vóór ingebruikname de gebruiksaanwijzing!
Houd anderen uit de buurt van de gevarenzone!
Houd voldoende afstand!
Messen blijven draaien!
Bescherm het apparaat tegen vochtigheid!

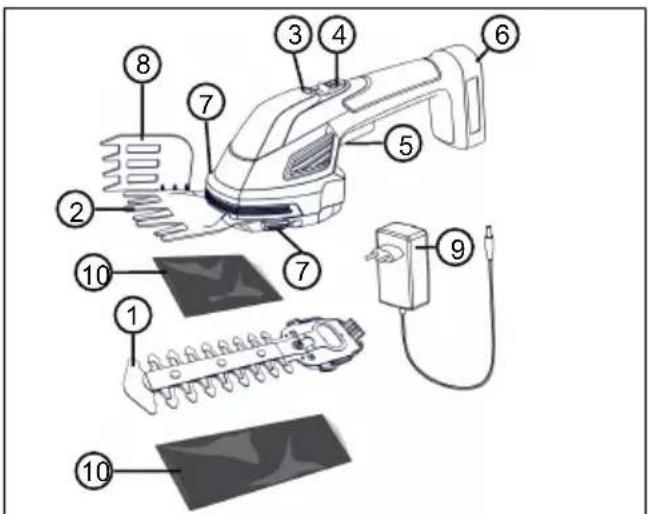

2.4 Productoverzicht
1 Struikmes
2 Grasmes
3 Lampje
Nr. Component
4 Ontgrendelingsknop voor aan/uit-schakelaar
5 Aan/uit-schakelaar
6 Oplaadconnector
7 Ontgrendelingsknoppen, telkens rechts en links bij de snijmessen
8 Grasopvangbak
9 Acculader
10 Mesbeschermer
Lampje
Tijdens het opladen
Led Weergave
| Knippert groen | Accu wordt geladen. |
| Brandt groen | Accu is volledig geladen, dit is voor 100 %. |
Tijdens het gebruik
Led Weergave
| Brandt groen | Apparaat is in gebruik, accu is geladen. |
| Brandt rood | Accu ontlaadt zich. Accu is nog slechts ca. 25% geladen. |
| Knippert rood | Accu moet opgeladen worden.Accu is nog slechts ≤ 10 % gela-den. |
3 VEILIGHEIDSINSTRUCTIES
3.1 Algemene veiligheidsinstructies voor elektrisch gereedschap
⚠ WAARSCHUWING! Lees alle veiligheids-instructies en aanwijzingen. Wanneer de veilig-heidsinstructies en aanwijzingen niet worden opgevolgd, kunnen er een elektrische schok, brand en/of zware verwondingen optreden.
Bewaar alle veiligheidsinstructies en aanwijzingen voor toekomstig gebruik.
Het in de veiligheidsinstructies gebruikte begrip "elektrisch gereedschap" heeft betrekking op elektrisch gereedschap dat via stroom werkt (met netwerkkabel) en op elektrisch gereedschap dat via een accu werkt (zonder netwerkkabel).
3.1.1 Veiligheid op de werkplek
Zorg voor een schoon en goed verlicht werkbereik. Wanorde of een gebrek aan goede verlichting kunnen ongevallen veroorzaken.
■ Werk met het elektrische gereedschap niet in een explosiegevaarlijke omgeving met brandbare vloeistoffen, gassen of stoffen. Elektrisch gereedschap veroorzaakt vonken, die de stof of dampen kunnen laten ontvlammen.
Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het elektrische gereedschap verliezen.
3.1.2 Elektrische veiligheid
De aansluitstekker van het elektrische gereedschap moet in de contactdoos passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekker in combinatie met elektrisch gereedschap met randaarding. Ongemodificeerde stekkers en passende contactdozen verminderen het risico van elektrische schokken.
Vermijd lichaamscontact met geaarde oppervlakken zoals bij buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok wanneer uw lichaam is geaard.
Stel elektrisch gereedschap niet bloot aan regen of vocht. Wanneer er water in het elektrische gereedschap binnendringt, verhoogt dit de kans op een elektrische schok.
- Gebruik de kabel niet voor doeleinden waarvoor deze niet is bedoeld. De kabel mag niet worden gebruikt om het elektrische gereedschap te dragen, op te han-gen of om de stekker uit de contactdoos te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen of zich bewe-gende onderdelen van het apparaat. Bij beschadigde of in de knoop geraakte kabels is er een hoger risico op een elektrische schok.
■ Wanneer u met een elektrisch gereedschap buiten werkt, dient u uitsluitend een verlengkabel te gebruiken die ook voor buiten geschikt is. Door het gebruik van een dergelijke verlengkabel neemt het risico op een elektrische schok af.
■ Wanneer het gebruik van elektrisch gereedschap in een vochtige omgeving niet kan worden voorkomen, maakt u gebruik van een aardlekschakelaar. Het gebruik hiervan vermindert het risico op een elektrische schok.
3.1.3 Veiligheid van personen
Wees oplettend en voer uw handelingen bewust uit. Ga voorzichtig te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Wanneer u een moment niet oplet, kan het elektrische gereedschap ernstige verwondingen veroorzaken.
Draag een persoonlijke beschermingsuitrusting en altijd een veiligheidsbril. Het dragen van een persoonlijke beschermingsuitrusting verlaagt het risico op verwondingen. Tot de uitrusting behoren, afhankelijk van het type elektrisch gereedschap en de toepassing ervan, bijv. een stofmasker, veiligheidsschoenen met goede grip, een veiligheidshelm of gehoorbescherming.
■ Voorkom dat het apparaat onbedoeld in gebruik wordt genomen. Controleer of het elektrische gereedschap is uitgeschakeld voordat u het op de voeding aansluit en/of de accu plaatst, het optilt of draagt. Als u bij het dragen van het elektrische gereedschap uw vinger op de schakelaar houdt of het elektrische gereedschap ingeschakeld aansluit op de netspanning, kan dit leiden tot ongevallen.
■ Verwijder afstel- of schroefgereedschap voordat het elektrische gereedschap wordt ingeschakeld. Gereedschap of sleutels die in de draaibare onderdelen terecht komen, kunnen verwondingen veroorzaken.
■ Voorkom een abnormale lichaamshouding. Zorg ervoor dat u stevig staat en uw evenwicht kunt bewaren. Hierdoor kunt u het elektrische gereedschap in onverwachte situaties beter controleren.
Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haar en kleding weg van bewegende delen. Loszitten-de kleding, sieraden of lange haren kunnen door bewegende onderdelen worden gegrepen.
■ Wanneer er stofafzuig- en opvangvoorzieningen kunnen worden gemonteerd, dient
u te controleren of deze aangesloten zijn en juist worden gebruikt. Het gebruik van een stofafzuiging kan gevaar door stof verkleinen.
3.1.4 Gebruik en behandeling van het elektrische gereedschap
Overbelast het apparaat niet. Gebruik voor uw werkzaamheden het juiste elektrische gereedschap. Met het passende gereedschap werkt u beter en veiliger in het beschreven toepassingsgebied.
- Gebruik het elektrische gereedschap niet wanneer de schakelaar kapot is. Elektrisch gereedschap dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet worden gerepareerd.
■ Trek de stekker uit de contactdoos en/of verwijder de accu voordat u instellingen aan het apparaat verandert, toebehoren vervangt of het apparaat opruimt. Deze veiligheidsmaatregel voorkomt het onbedoeld starten van het elektrische gereedschap.
Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Het apparaat mag niet worden gebruikt door personen die er niet mee vertrouwd zijn of die de instructies niet hebben gelezen.
Elektrische gereedschappen zijn gevaarlijk als ze worden gebruikt door onervaren mensen.
- Onderhoud elektrisch gereedschap zorgvuldig. Controleer of bewegende delen goed werken en niet klemmen, of er delen gebroken zijn of zodanig beschadigd dat de werking van het elektrische gereedschap wordt belemmerd. Laat beschadigde onderdelen repareren voordat u het apparaat gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrische gereedschappen.
Houd het snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijkanten blijft minder snel haken en is gemakkelijker in het gebruik.
- Gebruik het elektrische gereedschap, de toebehoren, inzetgereedschap enz. conform deze instructies. Neem hierbij de werkomstandigheden en de uit te voeren werkzaamheden in acht. Het gebruik van elektrisch gereedschap voor andere dan doelmatige toepassingen kan tot gevaarlijke situaties leiden.
3.1.5 Gebruik en behandeling van het accugereedschap
Laad de accu's uitsluitend in opladers op die door de fabrikant worden aanbevolen. Bij een oplader die voor een bepaald type accu's geschikt is, bestaat brandgevaar wanneer deze met andere accu's wordt gebruikt.
- Gebruik uitsluitend de hiervoor bedoelde accu's in het elektrische gereedschap. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
Houd de ongebruikte accu uit de buurt van paperclips, muntgeld, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een overbrugging van de contacten zouden kunnen veroorzaken. Kortsluiting tussen de accucontacten kan verbrandingen of vuur veroorzaken.
Bij verkeerd gebruik kan er vloeistof uit de accu lopen. Voorkom de aanraking hier-mee. Spoel direct af met water wanneer u er per ongeluk mee in contact komt. Wanneer de vloeistof in de ogen komt, moet er een arts worden geraadpleegd. Lekkende accuvloeistof kan huidirritaties of verbrandingen veroorzaken.
3.1.6 Service
Laat het elektrische gereedschap alleen door gekwalificeerd personeel en met originele reserveonderdelen repareren. Zo wordt gegarandeerd dat de veiligheid van het elektrische gereedschap behouden blijft.
3.2 Veiligheidsinstructies voor heggenscharen
Houd alle lichaamsdelen uit de buurt van het mes. Probeer bij een geactiveerd mes niet het gesnoeide materiaal te verwijderen of het te snoeien materiaal vast te houden. Verwijder gesnoeid materiaal dat blijft hangen uitsluitend wanneer het apparaat is uitgeschakeld. Wanneer u een moment niet oplet, kan de heggenschaar ernstige verwondingen veroorzaken.
Draag de heggenschaar aan de greep terwijl het mes stil staat. Bij het vervoeren of opbergen van de heggenschaar altijd de veiligheidsafdekking aanbrengen. Een zorgvuldige behandeling van het apparaat vermindert het gevaar voor letsel door het mes.
■ Houd het elektrische gereedschap vast aan de geïsoleerde greeponderdelen, om-
dat het mes in aanraking kan komen met verborgen stroomkabels. Het contact van het mes met een spanningsgeleidende kabel kan metalen onderdelen van het apparaat onder spanning zetten en tot een elektrische schok leiden.
3.3 Veiligheidsinstructies voor accu-grasscharen
Opleiding
Lees deze veiligheidsinstructies aandachtig:
■ Maak uzelf vertrouwd met de bedienings- en instelelementen en het beoogde gebruik van het apparaat.
- Dit apparaat kan door kinderen vanaf 8 jaar en door personen met fysieke, sensorische of mentale beperkingen of gebrek aan ervaring en kennis worden gebruikt, mits zij onder toezicht staan of voorgelicht zijn over het veilige gebruik van het apparaat, en de gevaren begrijpen die ervan uit kunnen gaan. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet door kinderen zonder toezicht uitgevoerd worden.
■ Personen met zeer sterke en complexe beperkingen kunnen behoeften hebben die boven de hier beschreven aanwijzingen uit gaan.
■ Nationale voorschriften beperken mogelijkkerwijs de leeftijd van de bediener.
■ Bedien het apparaat niet als u onder invloed bent van alcohol, drugs of geneesmiddelen.
- De gebruiker is zelf verantwoordelijk voor ongevallen met andere personen en hun eigendommen.
Voorbereiding
- Controleer voorafgaand aan het gebruik het netsnoer op tekenen van beschadiging of veroudering. Het apparaat niet gebruiken als het netsnoer beschadigd of versleten is. Koppel het netsnoer onmiddellijk los van het lichtnet als het tijdens het gebruik beschadigd raakt. Het netsnoer in geen geval aanraken als het nog is aangesloten op het lichtnet!
- Controleer altijd voorafgaand aan het gebruik of beschermingsvoorzieningen en -afdekkingen beschadigd zijn, ontbreken of verkeerd zijn aangebracht. Beschadigde beschermingsvoorzieningen en -afdekkingen moeten worden vervangen, ontbrekende beschermingsvoorzieningen en -afdekkingen moeten goed worden aangebracht.
■ Stel het apparaat nooit in werking terwijl zich personen, in het bijzonder kinderen of huisdieren, in de onmiddellijke nabijheid bevinden.
■ Verwijder vóór de werkzaamheden gevaarlijke voorwerpen uit het werkgebied, bijv. takken, glazen en metalen voorwerpen, stenen.
in werking
■ Houd het netsnoer weg van de snijmessen.
Draag altijd een veiligheidsbril en stevig schoeisel wanneer u met het apparaat werkt.
■ Werk niet met het apparaat in slechte weersomstandigheden, vooral niet bij onweer.
■ Gebruik het apparaat alleen bij daglicht of goed kunstlicht.
- Gebruik het apparaat nooit wan- neer beschermingsvoorzienin- gen en -afdekkingen beschadigd of niet aanwezig zijn.
■ Apparaat niet openen, demon- teren of pletten. Er bestaat ge- vaar voor elektrocutie en kort- sluiting.
■ Schakel het apparaat pas in als uw handen en voeten buiten het bereik van de snijmessen zijn.
Koppel het apparaat altijd los van het lichtnet (bijv. stekker uit het stopcontact trekken, inscha-
kelvergrendeling inschakelen, verwijderbare accu's of batterijen verwijderen):
altijd, voordat het apparaat onbeheerd wordt achtergelaten
- vóór het verhelpen van blokkades aan de afsnijmessen
■ voordat u het apparaat controleert, reinigt en eraan werkt
na botsing met een vreemd voorwerp
■ altijd, als het apparaat abnor-
maal begint te trillen
■ als tijdens het gebruik het netsnoer beschadigd raakt
- Bescherm uzelf tegen letsel aan uw voeten en handen door de afsnijmessen.
■ Zorg er altijd voor dat de venti- latieopeningen van het apparaat vrij zijn van vreemde voorwer- pen. - Inspecteer na contact met vreemde voorwerpen het apparaat op beschadigingen. Laat het apparaat repareren wanneer het beschadigd raakte.
- Beveilig het apparaat bij langere pauzes door het aanbrengen van de mesbeveiliging.
Onderhoud en opslag
Koppel het apparaat van het lichtnet los (bijv. stekker uit het stopcontact trekken, inschakelvergrendeling inschakelen, verwijderbare accu's of batterijen verwijderen) voordat onderhouds- en reinigingswerkzaamheden worden uitgevoerd.
Draag bij onderhouds-, verzorgings- en reinigingswerkzaamheden altijd beschermende handschoenen.
- Er mogen alleen door de fabrikant aanbevolen reserveonderdelen en accessoires worden gebruikt.
■ Controleer en onderhoud het apparaat regelmatig. Het apparaat mag alleen worden gerepareerd door een AL-KO service-punt.
■ Bewaar het apparaat buiten het bereik van kinderen als het niet wordt gebruikt.
3.4 Veiligheidsinstructies voor de accu
Dit gedeelte bevat alle fundamentele veiligheids-instructies die bij het gebruik van de accu moeten worden opgevolgd. Lees de instructies!
De accu voor ingebruikname volledig opladen en daarvoor altijd de voorgeschreven oplader gebruiken. De instructies in deze gebruiksaanwijzing voor het laden van de accu opvolgen.
- Gebruik de accu niet in omgevingen waar gevaar voor explosie en brand bestaat.
■ Stel de accu niet bloot aan water en vocht wanneer u de accu in het apparaat gebruikt.
■ De accu beschermen tegen hitte, olie en vuur, zodat ze niet beschadigd wordt en er
geen elektrolyt kan vrijkomen. Er bestaat explosiegevaar!
Accu niet openen, uit elkaar halen of slopen. Er bestaat gevaar voor elektrocutie en kort-sluiting.
Bij niet reglementair gebruik en beschadigde accu kunnen dampen en elektrolyt vrijkomen. De ruimte voldoende ventileren en in geval van klachten een arts raadplegen.
Bij contact met elektrolyt grondig afspoelen en de ogen direct grondig uitspoelen. Daarna een arts raadplegen.
3.5 Veiligheidsinstructies voor de lader
In deze paragraaf worden alle basis veiligheids- en waarschuwingsinstructies opgesomd, die bij het gebruik van de oplader moeten worden ge- respecteerd. Lees de instructies!
- Gebruik de oplader alleen voor het beoogde gebruik, d.w.z. voor het opladen van de gespecificeerde accu. Uitsluitend originele accu's van AL-KO met de oplader laden.
- Gebruik het apparaat alleen wanneer het in perfecte staat is.
- Gebruik de lader niet in explosie- en brandgevaarlijke omgevingen.
- Gebruik de oplader alleen binnenshuis en stel hem niet bloot aan regen of vocht.
■ Oplader niet openen. Er bestaat gevaar voor elektrocutie en kortsluiting.
Laat de oplader voor uw persoonlijke veiligheid alleen repareren door gekwalificeerd gespecialiseerd personeel dat gebruik maakt van originele reserveonderdelen.
⚠️ VOORZICHTIG! Risico op letsel. Onderdelen met scherpe randen en draaiende onderdelen kunnen letsel veroorzaken.
Draag beschermende handschoenen tijdens de montage!
■ Breng de mesbeschermer aan alvorens u met montagewerkzaamheden begint.
4.1 Montage
4.1.1 Mes aanbrengen (03)
-
Het mes, zoals hier als grasmes (03/1) afgebeeld, eerst in de opening (03/2) invoeren (03/a).
-
Het voorste deel van het grasmes met lichte druk in het apparaat vastklikken (03/b). Het vastklikken moet duidelijk hoorbaar zijn.
- Mesbescherming verwijderen (03/c).
4.1.2 Mes vervangen (04)
⚠ WAARSCHUWING! Gevaar voor snijlet- sel. De messen draaien na het uitschakelen van de motor nog een beetje door.
- Nooit direct na het uitschakelen van het apparaat in bewegende onderdelen grijpen.
■ Wacht tot het mes gestopt is met draaien al-vorens u het vervangt of het apparaat van gemaaid materiaal ontdoet.
Draag veiligheidshandschoenen.
- Mesbescherming (04/2) aanbrengen.
- De beide ontgrendelingsknoppen (04/1) stevig (04/a) indrukken, en het mes (04/2) uit het apparaat nemen (04/b).
- Het andere mes (04/3) in de opening steken (04/c).
- Ontgrendelingsknoppen (04/1) terug loslaten. Het mes moet duidelijk hoorbaar vastklikken.
4.1.3 Grasopvangbak aanbrengen (05)
Om de grasschaar tegen een perkrand te gebruiken kunt u het grasmes op de grasopvangbak bevestigen. Hij richt het gras op en verhindert dat het afgesneden gras in het perk valt.
- Grasopvangbak (05/1) tegen de onderkant van het grasmes plaatsen, zodat de twee pennen (05/2) in de openingen wijzen en de bout in het langsgat (05/3) valt.
- Grasopvangbak (05/1) met een weinig druk in de beide openingen schuiven (05/a).
4.2 Accu laden (06)
De accu moet voor het eerste gebruik compleet worden opgeladen. De accu kan in elke wille- keurige laadtoestand worden opgeladen. Het is niet slecht voor de accu als het opladen wordt onderbroken.
■ De greep van het apparaat kan tijdens het la- den warm worden. Dit is normaal.
Tijdens het laden mag u het apparaat niet gebruiken.
-
Stekker (06/1) in het stopcontact steken.
-
Laadstekker in de laadconnector van de accu-gras- en struikenschaar (06/3) steken. Het laden start met het permanent branden van de groene led-indicator (06/2) op de voeding. De led geeft aan dat er elektriciteit stroomt.
Het laden wordt aan de hand van de led van het apparaat (06/4) aangeduid: de accu is helemaal opgeladen, wanneer de LED van het apparaat (06/4) constant groen brandt.
- Netstekker (06/1) uit het stopcontact en van de laadconnector (06/3) losmaken.
5 BEDIENING
5.1 Apparaat in- en uitschakelen (07)
Apparaat inschakelen
- Ontgrendelingsknop (07/1) naar voren schuiven (07/a).
- Gelijktijdig de aan/uit-schakelaar (07/2) indrukken.
- De ontgrendelingsknop (07/1) terug loslaten, terwijl u de aan/uit-schakelaar ingedrukt houdt (07/b).
Apparaat uitschakelen
⚠ WAARSCHUWING! Gevaar voor snijlet- sel. De messen draaien na het uitschakelen van de motor nog een beetje door.
-
Nooit direct na het uitschakelen van het apparaat in bewegende onderdelen grijpen.
■ Wacht tot het mes gestopt is met draaien al-vorens u het vervangt of het apparaat van gemaaid materiaal ontdoet.
■ Draag veiligheidshandschoenen. -
Aan/uit-schakelaar (07/2) loslaten.
-
De passende mesbescherming op het overeenkomstige mes plaatsen.
5.2 Grasopvangbak gebruiken (02)
Wanneer u de grasschaar tegen een perkrand of opstaande stenen rand gebruikt, is het aangera- den de grasopvanbak aan te brengen (zie zie Hoofdstuk 4.1.3 "Grasopvangbak aanbrengen (05)", pagina 34).
6 ONDERHOUD EN VERZORGING (08)
⚠️ VOORZICHTIG! Gevaar voor letsel. Onderdelen met scherpe randen en draaiende onderdelen kunnen letsel veroorzaken.
Draag bij onderhouds- en reinigingswerkzaamheden altijd beschermende handschoenen!
Na de maaiwerkzaamheden het apparaat en de messen grondig met een handborstel (08/1) of een doek (08/2) reinigen.
■ Eventuele verontreinigen uit het transmissie-huis verwijderen.
Mes na elk gebruik met olie of een onderhoudsspray behandelen (08/3). Schakel het apparaat kort in om de olie te verdelen in het apparaat.
■ De spanning op de bout onderaan op het grasmes regelmatig controleren.
Spuit het apparaat niet schoon met water! Insijpelend water kan de schakelaar, de accu en de elektromotor beschadigen.
■ Messen regelmatig op beschadigingen inspecteren. Stompe of beschadigde messen vervangen alvorens u het apparaat opnieuw gaat gebruiken.
■ Transmissiehuis regelmatig met vet smeren.
■ Controle door een vakman is vereist:
bij geblokkeerde motor
bij gebogen of beschadigd mes
bij beschadigde of lekkende accu
7 HULP BIJ STORINGEN
⚠️ VOORZICHTIG! Risico op letsel. Onderdelen met scherpe randen en draaiende onderdelen kunnen letsel veroorzaken.
Draag bij onderhouds- en reinigingswerkzaamheden altijd beschermende handschoenen!
■ Schakel het apparaat uit!
Neem contact op met onze klantenservice bij storingen die niet in deze tabel staan vermeld of die u niet zelf kunt oplossen.
Storing Oorzaak Maatregel
| Motorvermogen is onvoldoende. |
Mes is bot. Stomp mes vervangen. Gebruik alleen
originele toebehoren van de fabrikant.
Accu defect. Bezoek een AL-KO service centre.
| Storing Oorzaak Maatregel | ||
| Accu kan niet worden op-geladen. | Accu of oplader defect. Reserveonderdeel van reserveonderde-lenlijst bestellen. | |
| Accu-gras- en struiken-schaar is gevallen. | Accu kan beschadigd zijn. Bezoek een AL-KO service centre. | |
8 TRANSPORT
Transporteren van het apparaat tussen twee werkplekken
■ Apparaat altijd uitschakelen en aan de greep dragen.
■ Mesbescherming altijd aanbrengen, om geen personen of dieren te verwonden.
Apparaat over lange afstanden transporteren
De gemonteerde Li-ion accu is onderhevig aan de wet inzake gevaarlijke goederen, maar kan eenvoudig worden getransporteerd:
- Door de privégebruiker kan de onbeschadigde accu zonder bijkomende voorwaarden openbaar worden getransporteerd, voor zover ze individueel verpakt is en voor privé transportdoeleinden dient.
■ Wanneer een beschadiging van de accu wordt vermoed, (bijv. door het laten vallen van het apparaat) is het vervoer niet toege-staan.
■ Commerciële gebruikers, die het transport in het kader van hun hoofdactiviteit uitvoeren (bijv. leveringen van en naar werven of demonstraties), kunnen ook van deze vereenvoudigde maatregel gebruik maken.
In beide hierboven vermelde gevallen moeten absoluut voorzorgsmaatregelen worden genomen om te voorkomen dat de inhoud wordt gemorst. In andere gevallen moeten de voorschriften van de bepaling inzake gevaarlijke goederen absoluut in acht worden genomen! Bij het niet in acht nemen kunnen de afzender en eventueel ook de vervoerder boetes opgelegd krijgen.
Bijkomende instructies voor transport en verzending
Wij bevelen aan om een specialist in gevaarlijke goederen bij de voorbereiding van de verzending te betrekken. Neem ook eventuele verdere nationale voorschriften in acht.
9 OPSLAG
■ Berg het apparaat alleen met bevestigde mesbescherming op.
■ Berg het apparaat uit de buurt van kinderen op.
■ Berg het apparaat alleen volledig geladen op. Na 6 maanden opslag de accu ca. 2 uur la- den.
10 VERWIJDEREN
Advies over de wetgeving inzake elektrische en elektronische apparaten (ElektroG)
Oude elektrische en elektronische apparaten horen niet thuis bij het huis-houdelijke afval, maar moeten gescheiden worden aangeboden of verwijderd!
Bezitters of gebruikers van elektrische en elektronische apparatuur zijn wettelijk tot te-ruggave na gebruik verplicht.
Het symbool van de afvalemmer met de schuine streep erdoor betekent, dat elektrische en elektronische gebruikte apparaten niet via het gewoon afval mogen worden verwijderd.
Elektrische en elektronische apparaten kunnen op de volgende verzamelpunten gratis worden afgegeven:
■ Openbare recycling- en verzamelpunten (bijv. milieuparken)
■ Verkooppunten van elektrische apparatuur (vast en online), voor zover handelaren tot terugname verplicht zijn of deze vrijwillig aanbieden.
Deze voorschriften zijn alleen voor toepassing op apparaten die in landen van de Europese Unie geïnstalleerd en verkocht werden en die beantwoorden aan de Europese richtlijn 2012/19/EU. In landen buiten de Europese Unie kunnen afwijkende voorschriften gelden voor het verwijderen van afgedankte elektrische en elektronische apparaten.
11 KLANTENSERVICE/SERVICE CENTRE
Voor vragen over garantie, reparatie of reserve-onderdelen kunt u contact opnemen met het dichtstbijzijnde AL-KO service centre. Deze vindt u op internet op het volgende adres: www.al-ko.com/service-contacts
12 GARANTIE
Eventueel binnen de wettelijke termijn voor aansprakelijkheid optredende materiaal- of fabricagefouten van het apparaat worden naar eigen oordeel door ons verholpen, hetzij door reparatie of door levering van een vervangend apparaat. De geldende termijn voor aansprakelijkheid hangt in elk geval af van de wetgeving in het land waarin het apparaat werd aangeschaft.
Onze garantie geldt alleen bij:
■ naleving van deze gebruikershandleiding
■ Deskundig gebruik
■ Gebruik van originele reserveonderdelen
De garantie vervalt bij:
■ Eigenhandig uitgevoerde reparatiepogingen
■ Eigenhandig aangebrachte technische wijzigingen
■ Gebruik voor andere doeleinden dan het gebruiksdoel
Van de garantie zijn uitgesloten:
■ lakschade opgetreden als gevolg van normaal gebruik
■ Slijtageonderdelen die op de reserveonderdelenkaart met een kader xxxxxx (x) zijn aangeduid
De garantietermijn begint bij de aanschaf door de eerste eindgebruiker. Maatgevend is daarbij de datum op de kassabon. Ga met deze garantieverklaring en de originele kassabon naar uw dealer of naar de dichtstbijzijnde klantenservice. Deze verklaring laat het vorderingsrecht van de koper jegens de verkoper wegens defecten aan het apparaat onverlet.
