KÄYTTÖOHJE GS 7.2 Li AL-KO

2.3 Symbole am Gerät

3.1.3 Personsäkerhet

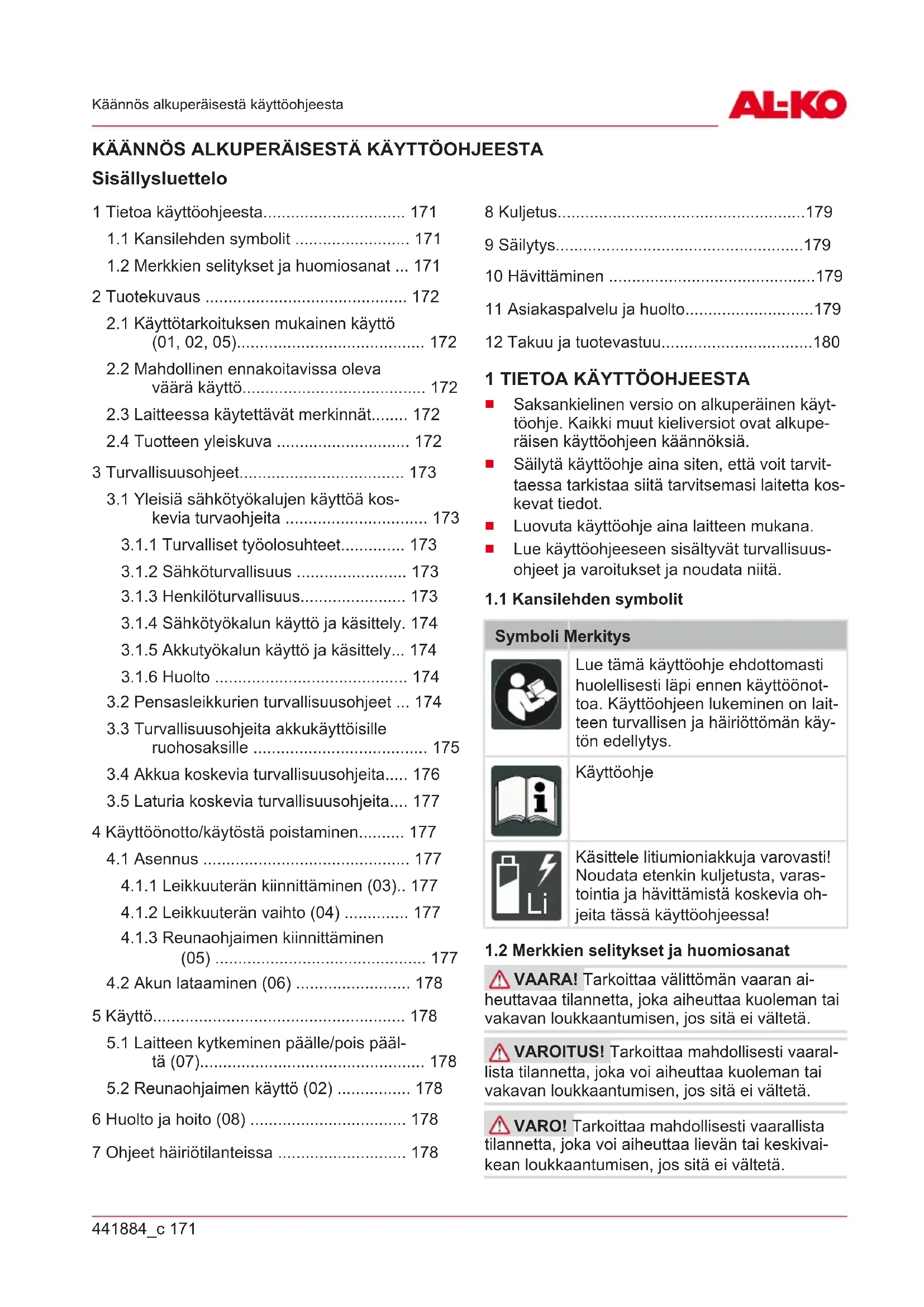

1.2 Merkkien selitykset ja huomiosanat ... 171

2 Tuotekuvaus ............................................ 172

2.1 Käyttötarkoituksen mukainen käyttö

(01, 02, 05)......................................... 172

2.2 Mahdollinen ennakoitavissa oleva

väärä käyttö........................................ 172

2.3 Laitteessa käytettävät merkinnät........ 172

2.4 Tuotteen yleiskuva ............................. 172

3 Turvallisuusohjeet.................................... 173

3.1 Yleisiä sähkötyökalujen käyttöä kos-

kevia turvaohjeita ............................... 173

3.1.1 Turvalliset työolosuhteet.............. 173

3.1.4 Sähkötyökalun käyttö ja käsittely. 174

3.1.5 Akkutyökalun käyttö ja käsittely... 174

3.1.6 Huolto .......................................... 174

3.2 Pensasleikkurien turvallisuusohjeet ... 174

3.3 Turvallisuusohjeita akkukäyttöisille

ruohosaksille ...................................... 175

3.4 Akkua koskevia turvallisuusohjeita..... 176

3.5 Laturia koskevia turvallisuusohjeita.... 177

4 Käyttöönotto/käytöstä poistaminen.......... 177

4.1 Asennus ............................................. 177

4.1.1 Leikkuuterän kiinnittäminen (03).. 177

4.1.2 Leikkuuterän vaihto (04) .............. 177

4.1.3 Reunaohjaimen kiinnittäminen

5.1 Laitteen kytkeminen päälle/pois pääl-

tä (07)................................................. 178

5.2 Reunaohjaimen käyttö (02) ................ 178

Saksankielinen versio on alkuperäinen käyt- töohje. Kaikki muut kieliversiot ovat alkupe- räisen käyttöohjeen käännöksiä.

Säilytä käyttöohje aina siten, että voit tarvit- taessa tarkistaa siitä tarvitsemasi laitetta kos- kevat tiedot.

Luovuta käyttöohje aina laitteen mukana.

Lue käyttöohjeeseen sisältyvät turvallisuus- ohjeet ja varoitukset ja noudata niitä.

1.1 Kansilehden symbolit

Symboli Merkitys Lue tämä käyttöohje ehdottomasti huolellisesti läpi ennen käyttöönot- toa. Käyttöohjeen lukeminen on lait- teen turvallisen ja häiriöttömän käy- tön edellytys. Käyttöohje

Käsittele litiumioniakkuja varovasti! Noudata etenkin kuljetusta, varas- tointia ja hävittämistä koskevia oh- jeita tässä käyttöohjeessa!

1.2 Merkkien selitykset ja huomiosanat

VAARA! Tarkoittaa välittömän vaaran ai- heuttavaa tilannetta, joka aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä. VAROITUS! Tarkoittaa mahdollisesti vaaral- lista tilannetta, joka voi aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä. VARO! Tarkoittaa mahdollisesti vaarallista tilannetta, joka voi aiheuttaa lievän tai keskivai- kean loukkaantumisen, jos sitä ei vältetä.FI 172 GS 7,2 Li Tuotekuvaus HUOMAUTUS! Tarkoittaa tilannetta, joka voi aiheuttaa aineellisia vahinkoja, jos sitä ei vältetä. HUOMAUTUS Lisätietoja laitteesta ja sen käytöstä. 2 TUOTEKUVAUS

2.1 Käyttötarkoituksen mukainen käyttö (01,

02, 05) Laitteessa on kaksi leikkuuterää: pensasterä (pensasleikkuri) ja ruohoterä (leikkuupää ja sak- set).

Pensasterä on tarkoitettu ainoastaan ohutok- saisten koristepensaiden ja pensaikkojen trimmaamiseen ja leikkaamiseen (01).

Kun laitteeseen kiinnitetään ruohoterä, sitä voidaan käyttää ruohosaksina (02). Toimituk- seen sisältyvä reunaohjain voidaan tarvit- taessa kiinnittää ruohoterään (05). Laite on tarkoitettu ainoastaan yksityiskäyttöön. Kaikenlainen muu käyttö ja laitteeseen tehtävät muutokset ja lisäykset katsotaan käyttötarkoituk- sesta poikkeavaksi käytöksi, jonka seurauksena on takuun raukeaminen, vaatimustenmukaisuu- den menettäminen (CE-merkintä) sekä valmista- jan kaikenlaisen vastuun raukeaminen käyttäjälle tai ulkopuolisille aiheutuvista vahingoista.

2.2 Mahdollinen ennakoitavissa oleva väärä

käyttö Laitetta ei ole tarkoitettu ammattimaiseen käyt- töön julkissa puistoissa ja urheilukentillä eikä maa- ja metsätaloudessa. Asennettuja turvalaitteita ei saa irrottaa tai ohittaa esim. sitomalla lukituksen avauspainike niin, että se pysyy jatkuvasti painettuna.

2.3 Laitteessa käytettävät merkinnät

Symboli Merkitys Käsittele laitetta erityisen varovasti! Lue käyttöohje ennen käyttöönot- toa! Muiden henkilöiden oleskelu vaara- alueella on kielletty! Symboli Merkitys Noudata turvaetäisyyttä! Terien jälkikäynti! Suojaa laite kosteudelta!

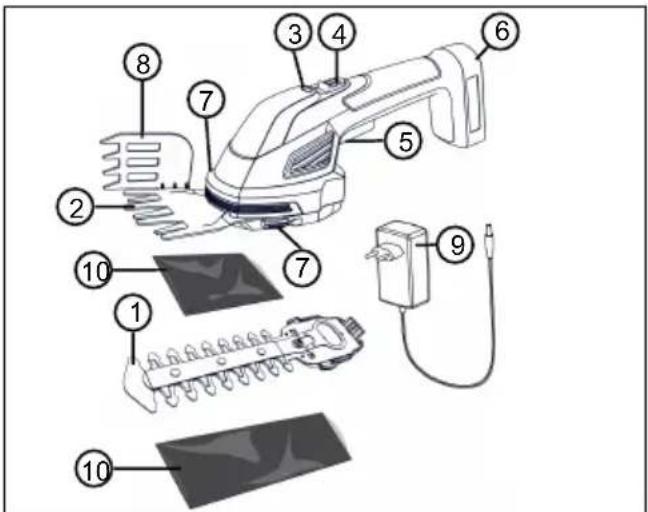

2.4 Tuotteen yleiskuva

Nro Osa 1 Pensasterä 2 Ruohoterä 3 LED-merkkivalo 4 Virtakytkimen lukituksen avauspainike 5 Virtakytkin 6 Latausliitäntä 7 Leikkuuterien irrotuspainikkeet oikealla ja vasemmalla 8 Reunaohjain 9 Laturi 10 Teräsuojus LED-merkkivalo

Latauksen aikana441884_c 173 Turvallisuusohjeet LED Näytöt Vilkkuu vih- reää valoa Akkua ladataan. Palaa vihre- ää valoa Akku on ladattu täyteen eli 100 %.

Käytön aikana LED Näytöt Palaa vihre- ää valoa Laite on käytössä, akku on ladat- tu. Palaa pu- naista valoa Akku tyhjenee. Akun varauksesta on jäljellä enää n. 25 %. Vilkkuu pu- naista valoa Akku on ladattava. Akun varauk- sesta on jäljellä enää ≤ 10 %. 3 TURVALLISUUSOHJEET

3.1 Yleisiä sähkötyökalujen käyttöä

koskevia turvaohjeita VAROITUS! Lue kaikki turvallisuusohjeet ja opastukset. Turvaohjeiden ja opastusten nou- dattamatta jättäminen voi johtaa sähköiskuun, tu- lipaloon ja/tai vakaviin vammoihin.

Säilytä kaikki turvaohjeet ja ohjeet tulevaa tarvetta varten. Turvallisuusohjeissa käytetty käsite ”sähkötyöka- lu” koskee verkkokäyttöisiä sähkötyökaluja (verk- kokaapeli käytössä) ja akkukäyttöisiä sähkötyö- kaluja (ilman verkkokaapelia).

3.1.1 Turvalliset työolosuhteet

Pidä työskentelyalue puhtaana ja huolehdi hyvästä valaistuksesta. Epäjärjestys ja työskentelyalueen heikko valaistus voivat ai- heuttaa tapaturmia.

Älä käytä sähkötyökaluja räjähdysvaaralli- sessa ympäristössä, jossa on syttyviä nesteitä, kaasuja tai pölyjä. Sähkötyökalut synnyttävät kipinöitä, jotka voivat sytyttää pö- lyn tai höyryt.

Älä päästä lapsia tai muita ulkopuolisia lä- histölle sähkötyökalun käytön aikana. Jos huomiosi kiinnittyy toisaalle, voit menettää sähkötyökalun hallinnan.

3.1.2 Sähköturvallisuus

Sähkötyökalun liitäntäpistokkeen on so- vittava pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Suojamaadoitet- tuja sähkötyökaluja ei saa käyttää pisto- kesovittimien kanssa. Muuttamattomat pis- tokkeet ja sopivat pistorasiat vähentävät säh- köiskun vaaraa.

Vältä koskettamasta maadoitettuja pinto- ja, kuten putkia, lämpöpattereita, liesiä ja jääkaappeja. Niiden koskettaminen lisää sähköiskun vaaraa.

Älä altista sähkötyökaluja sateelle tai kos- teudelle. Veden pääseminen sähkötyökalun sisälle lisää sähköiskun vaaraa.

Älä käytä johtoa sähkötyökalun kantami- seen, ripustamiseen tai pistokkeen irrotta- miseen pistorasiasta. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja laitteen liikkuvista osista. Viallinen tai kiertynyt oleva johto lisää sähköiskun vaaraa.

Jos sähkötyökalua käytetään ulkona, käy- tä ainoastaan ulkokäyttöön soveltuvia jat- kojohtoja. Ulkokäyttöön soveltuvan jatkojoh- don käyttö vähentää sähköiskun vaaraa.

Käytä vikavirtasuojakytkintä, jos sähkö- työkalua joudutaan käyttämään kosteassa ympäristössä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3.1.3 Henkilöturvallisuus

Ole sähkötyökalua käyttäessäsi aina valp- paana, tarkkaile toimintaasi ja työskentele huolellisesti. Älä käytä sähkötyökalua ol- lessasi väsynyt tai huumeiden, alkoholin tai lääkityksen alaisena. Pienikin tarkkaa- vaisuuden herpaantuminen sähkötyökalua käytettäessä saattaa aiheuttaa vakavia vam- moja.

Käytä henkilönsuojaimia. Käytä aina suo- jalaseja. Sähkötyökalun edellyttämien henki- lönsuojainten, kuten hengityksensuojaimen, pitävien turvakenkien, suojakypärän tai kuu- lonsuojainten, käyttö pienentää loukkaantu- misen vaaraa.

Estä laitteen käynnistyminen vahingossa. Varmista, että sähkötyökalu on kytketty pois päältä ennen työkalun liittämistä verkkovirtaan, akun laittamista paikalleen tai työkalun nostamista tai kantamista. Jos pidät sormeasi virtakytkimellä sähkötyökalua kantaessasi tai liität työkalun verkkovirtaan sen ollessa kytketty päälle, seurauksena voi olla tapaturmia.

Poista säätötyökalut tai avaimet ennen sähkötyökalun kytkemistä päälle. Laitteen pyörivään osaan jäänyt työkalu tai avain voi aiheuttaa vammoja.FI 174 GS 7,2 Li Turvallisuusohjeet

Vältä epänormaaleja asentoja. Seiso tuke- vassa asennossa ja säilytä aina tasapai- no. Siten pystyt hallitsemaan sähkötyökalua myös odottamattomissa tilanteissa.

Käytä asianmukaista vaatetusta. Älä käytä väljiä vaatteita tai koruja. Pidä hiukset ja vaatteet etäällä liikkuvista osista. Väljät vaatteet, korut tai pitkät hiukset voivat jäädä kiinni liikkuviin osiin.

Jos pölynimu- ja -keräyslaitteiden asenta- minen on mahdollista, tarkista, että ne on asennettu ja niitä käytetään oikein. Pölyn- poistolaitteen käyttö voi vähentää pölystä ai- heutuvia vaaroja.

3.1.4 Sähkötyökalun käyttö ja käsittely

Älä ylikuormita laitetta. Käytä aina kuhun- kin työhön sopivaa sähkötyökalua. Sopiva sähkötyökalu on tehokas ja turvallinen valinta ilmoitetulla tehoalueella.

Älä käytä sähkötyökalua, jonka virtakytkin on viallinen. Jos sähkötyökalun kytkeminen päälle ja pois päältä ei ole mahdollista, säh- kötyökalu on vaarallinen ja korjattava.

Irrota pistoke pistorasiasta ja/tai poista akku ennen laitteen säätämistä, osien vaihtamista tai varastoimista. Tämä estää sähkötyökalun käynnistymisen vahingossa.

Säilytä sähkötyökalu lasten ulottumatto- missa. Älä anna laitetta sellaisten henki- löiden käyttöön, jotka eivät tunne sitä tai eivät ole lukeneet tätä käyttöohjetta. Säh- kötyökalut ovat vaarallisia kokemattomien käyttäjien käsissä.

Hoida sähkötyökaluja huolellisesti. Tarkis- ta, että liikkuvat osat toimivat moitteetto- masti eivätkä ole jumissa. Tarkista myös, että mikään osa ei ole katkennut tai vioit- tunut siten, että se vaikuttaa sähkötyöka- lun toimintaan. Korjauta vialliset osat en- nen laitteen käyttöä. Tapaturmat johtuvat yleensä siitä, että sähkötyökalua ei ole huol- lettu oikein.

Pidä leikkuuterät terävinä ja puhtaina. Huolellisesti hoidetut ja terävät leikkuuterät eivät juutu helposti kiinni, ja niitä on helppo ohjata.

Käytä sähkötyökaluja, tarvikkeita, käyttö- työkaluja jne. käyttöohjeiden mukaisesti. Ota huomioon työolosuhteet ja suoritetta- va työ. Sähkötyökalujen käyttö muussa kuin niiden käyttötarkoituksessa voi aiheuttaa vaa- ratilanteita.

3.1.5 Akkutyökalun käyttö ja käsittely

Lataa akut vain valmistajan suosittelemilla latureilla. Jos akut ladataan laturissa, joka on tarkoitettu muuntyyppisille akuille, on ole- massa palovaara.

Käytä sähkötyökaluissa vain niihin tarkoi- tettuja akkuja. Muiden akkujen käyttö voi ai- heuttaa loukkaantumisia ja palovaaran.

Älä säilytä laitteesta irrotettua akkua pa- periliittimien, kolikoiden, avainten, naulo- jen, ruuvien tai muiden pienten metalliesi- neiden lähellä, sillä ne saattavat yhdistää akun navat vahingossa. Akun napojen väli- nen oikosulku voi aiheuttaa palovammoja tai tulipalon.

Jos akkua käsitellään väärin, siitä saattaa vuotaa nestettä. Vältä kosketusta nestee- seen. Jos nestettä pääsee iholle, huuhtele iho huolellisesti vedellä. Jos nestettä pää- see silmiin, huuhtele vedellä ja hakeudu lääkäriin. Akkuneste voi ärsyttää ihoa ja ai- heuttaa palovammoja.

Vain pätevät ammattihenkilöt saavat kor- jata sähkötyökaluja ainoastaan alkupe- räisvaraosia käyttäen. Tämä takaa sähkö- työkalun turvallisuuden.

3.2 Pensasleikkurien turvallisuusohjeet

Pidä kaikki kehon osat loitolla leikkuute- rästä. Älä yritä poistaa leikattuja oksia te- rän ollessa käynnissä tai pitää kiinni lei- kattavista oksista. Laitteen virran on olta- va katkaistuna, kun poistat juuttunutta ai- nesta. Pienikin tarkkaavaisuuden herpaantu- minen pensasleikkuria käytettäessä saattaa aiheuttaa vakavia vammoja.

Kanna pensasleikkuria kahvasta. Terän on oltava pysähdyksissä. Vedä suojus aina paikalleen pensasleikkurin kuljetuksen ja säilytyksen ajaksi. Laitteen varovainen kä- sittely vähentää terän aiheuttamien tapatur- mien vaaraa.

Pidä sähkötyökalua kiinni eristetyistä kä- densijoista, koska leikkuuterä voi joutua kosketuksiin piilossa olevien sähköjohto- jen kanssa. Jos leikkuuterä koskettaa jännit- teistä johtoa, laitteen metallisista osista voi tulla jännitteisiä, ja seurauksena voi olla säh- köisku.441884_c 175 Turvallisuusohjeet

3.3 Turvallisuusohjeita

akkukäyttöisille ruohosaksille Koulutus Lue nämä turvallisuusohjeet huo- lellisesti:

Tutustu laitteen hallinta- ja sää- tölaitteisiin sekä sen käyttötar- koituksen mukaiseen käyttöta- paan.

Kahdeksan vuotta täyttäneet lapset, henkilöt, joiden fyysiset tai henkiset kyvyt tai aistitoimin- not ovat alentuneet tai joilta puuttuu vaadittava kokemus ja tieto, voivat käyttää tätä laitetta, jos heitä valvotaan tai opaste- taan laitteen turvallisessa käy- tössä ja he ovat ymmärtäneet siitä aiheutuvat vaarat. Lapset eivät saa leikkiä laitteella. Lap- set eivät saa suorittaa käyttäjän tehtäviksi tarkoitettuja puhdis- tus- ja huoltotöitä ilman valvon- taa.

Henkilöillä, joiden rajoitukset ovat hyvin suuria ja monimutkai- sia, voi olla tässä annettuja oh- jeita laajempia tarpeita.

Kansalliset määräykset voivat asettaa käyttäjän ikää koskevia rajoituksia.

Laitetta ei saa käyttää alkoholin, huumeiden tai lääkkeiden vaiku- tuksen alaisena.

Käyttäjä on itse vastuussa muil- le henkilöille ja heidän omaisuu- delleen aiheuttamistaan vahin- goista. Valmistelut

Tarkista ennen käyttöä, onko verkkojohdossa merkkejä viois- ta tai kulumisesta. Älä käytä lai- tetta, jos verkkojohto on vioittu- nut tai kulunut. Jos verkkojohto vaurioituu käy- tön aikana, irrota se välittömästi sähköverkosta. Älä milloinkaan koske verkkojohtoon, kun se on vielä liitettynä sähköverkkoon!

Tarkista aina ennen käyttöä, on- ko suojalaitteissa ja suojuksissa vikoja, puuttuuko niitä tai onko ne kiinnitetty väärin. Vialliset suojalaitteet ja suojukset on vaihdettava ja puuttuvat suoja- laitteet ja suojukset kiinnitettävä oikein paikoilleen.

Älä koskaan käytä laitetta, jos sen välittömässä läheisyydessä on ihmisiä, varsinkin lapsia, tai kotieläimiä.

Ennen kuin aloitat työskentelyn, poista työskentelyalueelta vaa- ralliset esineet, esim. oksat, la- sin- ja metallinkappaleet, kivet. Käyttö

Pidä verkkojohto loitolla leikkuu- teristä.FI 176 GS 7,2 Li Turvallisuusohjeet

Kun työskentelet laitteella, käytä aina suojalaseja ja tukevia ken- kiä.

Älä työskentele laitteella huo- noissa sääolosuhteissa, varsin- kaan ukonilman tullessa.

Käytä laitetta vain päivänvalos- sa tai hyvässä keinovalaistuk- sessa.

Älä koskaan käytä laitetta, jos suojalaitteissa ja suojuksissa on vikoja tai ne puuttuvat.

Älä avaa, pura tai riko laitetta. Se aiheuttaa sähköisku- ja oiko- sulkuvaaran.

Kytke laite päälle vasta, kun kä- tesi ja jalkasi ovat leikkuuterien ulottumattomissa.

Katkaise aina laitteen virta (esim. vetämällä pistoke pisto- rasiasta, estämällä päällekytke- minen, poistamalla irrotettavat akut tai paristot):

aina ennen kuin jätät laitteen ilman valvontaa

ennen kuin poistat leikkuute- riin juuttuneita kappaleita

ennen kuin tarkastat tai puh- distat laitteen tai suoritat sille jotain töitä

kun se on osunut johonkin vieraaseen esineeseen

aina, kun laitteessa esiintyy epänormaalia tärinää

kun verkkojohto vaurioituu käytön aikana

Suojaa itsesi niin, etteivät leik- kuuterät loukkaa jalkoja tai kä- siä.

Varmista aina, että vieraat esi- neet eivät tuki laitteen tuuletus- aukkoja.

Jos laite on koskenut vaarallisiin tai vieraisiin kappaleisiin, tarkis- ta mahdolliset vauriot. Jos laite on vaurioitunut, korjauta se.

Suojaa laite työvaiheiden välillä kiinnittämällä teräsuoja. Kunnossapito ja säilytys

Katkaise laitteen virta ennen huoltotöitä ja puhdistusta (esim. vetämällä pistoke pistorasiasta, estämällä päällekytkeminen, poistamalla irrotettavat akut tai paristot).

Käytä huolto-, hoito- ja puhdis- tustöiden aikana aina suojakäsi- neitä.

Käytä vain valmistajan suositte- lemia varaosia ja lisätarvikkeita.

Tarkasta ja huolla laite säännöl- lisesti. Vain AL-KO-huolto saa korjata laitteen.

Kun et käytä laitetta, säilytä se lasten ulottumattomissa.

3.4 Akkua koskevia turvallisuusohjeita

Tässä kappaleessa kuvataan kaikki perusluontei- set turvallisuusohjeet, joita on noudatettava ak- kua käytettäessä. Lue nämä ohjeet!441884_c 177 Käyttöönotto/käytöstä poistaminen

Lataa akku täyteen ennen ensimmäistä käyt- tökertaa ja käytä lataukseen aina ilmoitettua laturia. Noudata tässä käyttöohjeessa annet- tuja akun lataamisohjeita.

Älä käytä akkua räjähdys- tai palovaarallises- sa ympäristössä.

Älä altista akkua vedelle tai kosteudelle lait- teen käytön yhteydessä.

Suojaa akku kuumuudelta, öljyltä ja tulelta, jotta se ei vahingoitu eikä siitä vuoda höyryä tai elektrolyyttinesteitä. Räjähdysvaara!

Älä avaa, pura tai riko akkua. Se aiheuttaa sähköisku- ja oikosulkuvaaran.

Jos akkua käytetään epäasianmukaisesti tai se on viallinen, siitä voi purkautua höyryä ja elektrolyyttinestettä. Tuuleta huonetta riittä- västi. Vaivojen ilmaantuessa hakeudu lääkä- rin hoitoon. Jos olet joutunut kosketuksiin elektrolyytti- nesteen kanssa, pese kohta tarkkaan ja huuhtele silmät heti huolellisesti. Tämän jäl- keen hakeudu lääkärin hoitoon.

3.5 Laturia koskevia turvallisuusohjeita

Tässä kappaleessa kuvataan kaikki perusluontei- set turvallisuusohjeet ja varoitukset, joita on nou- datettava laturia käytettäessä. Lue nämä ohjeet!

Käytä laturia ainoastaan käyttötarkoituksen mukaisesti eli niiden akkujen lataamiseen, joille se on tarkoitettu. Lataa laturilla vain al- kuperäisiä AL-KO-akkuja.

Käytä laitetta vain, jos se on moitteettomassa kunnossa.

Älä käytä laturia räjähdys- tai palovaarallises- sa ympäristössä.

Käytä laturia vain sisätiloissa äläkä altista sitä vedelle tai kosteudelle.

Älä avaa laturia. Se aiheuttaa sähköisku- ja oikosulkuvaaran.

Turvallisuussyistä vain pätevä ammattihenki- lökunta saa korjata laturin. On käytettävä al- kuperäisiä varaosia.

4 KÄYTTÖÖNOTTO/KÄYTÖSTÄ

POISTAMINEN VARO! Loukkaantumisvaara. Laitteen te- räväreunaiset ja liikkuvat osat voivat aiheuttaa ta- paturmia.

Käytä asennuksen aikana aina suojakäsinei- tä!

Ennen seuraavaa asennusvaihetta kiinnitä leikkuuterään aina teräsuoja.

4.1.1 Leikkuuterän kiinnittäminen (03)

1. Ohjaa leikkuuterä (kuvassa esimerkkinä ruo-

hoterä (03/1)) ensin kiinnityskohtaan (03/2), ks. (03/a).

2. Paina kevyesti ruohoterän etureunaa, jolloin

se lukittuu kiinni laitteeseen (03/b). Sen täy- tyy lukittua kuuluvasti.

3. Irrota teräsuoja (03/c).

4.1.2 Leikkuuterän vaihto (04)

VAROITUS! Vaara – teräviä teriä. Leikkuu- terien käynti jatkuu vielä jonkin aikaa, kun moot- tori on sammutettu.

Älä koske laitteen liikkuviin osiin heti laitteen sammuttamisen jälkeen.

Odota, kunnes leikkuuterä pysähtyy, ennen kuin vaihdat sen tai puhdistat laitteen leikkuu- jätteestä.

Käytä suojakäsineitä.

1. Kiinnitä teräsuoja (04/2).

2. Paina kumpaakin irrotuspainiketta (04/1) lu-

jasti (04/a) ja irrota leikkuuterä (04/2) laittees- ta (04/b).

3. Työnnä toinen leikkuuterä (04/3) kiinnityskoh-

4. Tarkista, että irrotuspainikkeet (04/1) lukittu-

vat. Leikkuuterän täytyy lukittua kuuluvasti.

4.1.3 Reunaohjaimen kiinnittäminen (05)

Jos käytät ruohosaksia esim. istutuksen reunalla, voit kiinnittää ruohoterään reunaohjaimen. Se suoristaa ruohon ja estää leikatun ruohon putoa- misen istutuksiin.

1. Kiinnitä reunaohjain (05/1) ruohoterän ala-

puolelle niin, että kaksi tappia (05/2) osoitta- vat aukkoihin ja ruuvi on pitkässä aukossa (05/3).

2. Työnnä reunaohjain (05/1) kevyesti painaen

aukkoihin (05/a).FI 178 GS 7,2 Li Käyttö

4.2 Akun lataaminen (06)

Lataa akku täyteen ennen ensimmäistä käyttö- kertaa. Akku voidaan ladata milloin tahansa. La- taamisen keskeyttäminen ei vioita akkua.

Laitteen kahva voi lämmetä latauksen aika- na. Tämä on normaalia.

Laitetta ei saa käyttää latauksen aikana.

1. Työnnä verkkopistoke (06/1) pistorasiaan.

2. Työnnä latauspistoke akkukäyttöisten ruoho-

ja pensassaksien (06/3) latausliitäntään. La- tauksen alkaessa verkkopistokkeen vihreä LED-merkkivalo (06/2) palaa jatkuvasti. LED ilmaisee virran kulkevan. Laitteessa oleva LED (06/4) näyttää: Akku on latautunut täy- teen, kun laitteen LED (06/4) palaa koko ajan.

3. Irrota verkkopistoke (06/1) pistorasiasta ja la-

tausliitännästä (06/3). 5 KÄYTTÖ

Laitteen kytkeminen päälle/pois päältä (07) Laitteen kytkeminen päälle

1. Työnnä lukituksen avauspainike (07/1) eteen

2. Paina samanaikaisesti virtakytkintä (07/2).

3. Päästä lukituksen avauspainike (07/1) jälleen

irti mutta pidä virtakytkin painettuna (07/b). Laitteen kytkeminen pois päältä VAROITUS! Vaara – teräviä teriä. Leikkuu- terien käynti jatkuu vielä jonkin aikaa, kun moot- tori on sammutettu.

Älä koske laitteen liikkuviin osiin heti laitteen sammuttamisen jälkeen.

Odota, kunnes leikkuuterä pysähtyy, ennen kuin vaihdat sen tai puhdistat laitteen leikkuu- jätteestä.

Käytä suojakäsineitä.

1. Vapauta virtakytkin (07/2).

2. Kiinnitä leikkuuterään sopiva teräsuoja.

5.2 Reunaohjaimen käyttö (02)

Jos haluat käyttää ruohosaksia istutuksen reunal- la tai reunakiveyksen vieressä, on suositeltavaa kiinnittä terään reunaohjain (ks. katso Luku 4.1.3 "Reunaohjaimen kiinnittäminen (05)", sivu177). 6 HUOLTO JA HOITO (08) VARO! Loukkaantumisvaara. Laitteen te- räväreunaiset ja liikkuvat osat voivat aiheuttaa loukkaantumisia.

Käytä huolto-, hoito- ja puhdistustöiden aika- na aina suojakäsineitä!

Leikkuutyön päätyttyä puhdista laite ja leik- kuuterät huolellisesti käsiharjalla (08/1) tai lii- nalla (08/2).

Poista koneistotilaan mahdollisesti kertynyt li- ka.

Käsittele leikkuuterä jokaisen käyttökerran jälkeen öljyllä tai hoitavalla sumutteella (08/3). Jotta öljy leviää tasaisesti, kytke laite hetkeksi päälle.

Tarkista ruohoterässä alhaalla olevan ruuvin kiinnitys säännöllisin välein.

Älä puhdista laitetta vesisuihkulla! Sisään tunkeutuva vesi voi vahingoittaa kytkintä, ak- kua ja sähkömoottoria.

Tarkista leikkuuterät säännöllisin välein vauri- oiden varalta. Tylsä tai viallinen leikkuuterä on vaihdettava ennen seuraavaa käyttöker- taa.

Voitele koneistotila säännöllisesti öljyllä.

Ammattitaitoinen tarkastus on tarpeen:

Jos moottori jumiutuu

Jos leikkuuterä vääntyy tai vaurioituu

Jos akku vioittuu tai vuotaa

7 OHJEET HÄIRIÖTILANTEISSA

VARO! Loukkaantumisvaara. Laitteen te- räväreunaiset ja liikkuvat osat voivat aiheuttaa loukkaantumisia.

Käytä huolto-, hoito- ja puhdistustöiden aika- na aina suojakäsineitä!

Sammuta laite! Jos häiriötä ei ole mainittu tässä taulukossa tai et saa korjattua sitä itse, ota yhteyttä asiakaspalve- luumme. Häiriö Syy Korjaaminen Moottorin teho alenee. Leikkuuterä on tylsä. Vaihda tylsä leikkuuterä. Käytä vain val- mistajan alkuperäisiä varusteita. Akku viallinen. Ota yhteyttä AL-KO-huoltoon.441884_c 179 Kuljetus Häiriö Syy Korjaaminen Akkua ei voi ladata. Akku tai laturi viallinen. Tilaa varaosa varaosakortin mukaisesti. Akkukäyttöiset ruoho- ja pensassakset ovat pudon- neet maahan. Akku on mahdollisesti vauri- oitunut. Ota yhteyttä AL-KO-huoltoon. 8 KULJETUS Laitteen kuljettaminen kahden käsiteltävän alueen välillä

Kytke laite aina pois päältä ja kanna sitä kah- vasta.

Kiinnitä teräsuoja aina paikoilleen, jotta terä ei vahingoita ihmisiä tai eläimiä. Laitteen kuljettaminen pitempiä matkoja Laitteeseen sisältyvää litium-ioniakkua on käsitel- tävä vaarallisia aineita koskevan lainsäädännön mukaisesti, mutta sen kuljetusta koskevat yksin- kertaistetut ehdot:

Yksityinen käyttäjä saa kuljettaa vioittumaton- ta akkua tieliikenteessä ilman erityisehtoja, jos se on pakattu vähittäiskauppaan soveltu- valla tavalla ja kuljetuksen luonne on yksityi- nen.

Jos akussa oletetaan olevan vaurioita (esim. laitteen putoamisen aiheuttamia), kuljettami- nen ei ole sallittua.

Myös ammattimaiset käyttäjät, jotka kuljetta- vat laitetta pääasialliseen työhönsä liittyen (esim. kuljetukset työmaalle tai esittelyt), voi- vat soveltaa yksinkertaistettua menettelyä. Molemmissa tapauksissa on ehdottomasti var- mistettava soveltuvin toimenpitein, ettei sisältö pääse ulos pakkauksesta. Muissa tapauksissa on ehdottomasti noudatettava vaarallisia aineita kos- kevia määräyksiä! Jos niitä ei noudateta, lähettä- jälle ja mahdollisesti myös kuljettajalle voidaan tuomita huomattava rangaistus. Muita kuljetusta ja lähettämistä koskevia ohjeita Lähetyksen valmistelemista varten on suositelta- vaa pyytää neuvoa vaarallisten aineiden asian- tuntijalta. Noudata myös mahdollisia muita kan- sallisia määräyksiä. 9 SÄILYTYS

Teräsuojan on aina oltava paikoillaan laitteen säilytyksen aikana.

Säilytä laite lasten ulottumattomissa.

Säilytä laite aina täyteen ladattuna. Lataa ak- kua noin 2 tuntia 6 kuukauden säilytyksen jäl- keen.

Sähkö- ja elektroniikkalaitteita koskevaan lakiin liittyviä huomautuksia

Käytöstä poistetut sähkö- ja elektroniik- kalaitteet eivät kuulu sekajätteeseen, vaan ne on toimitettava erilliseen kerä- ykseen!

Sähkö- ja elektroniikkalaitteiden omistajat/ käyttäjät ovat lain nojalla velvollisia palautta- maan laitteet, kun ne on poistettu käytöstä. Yliviivattua jäteastiaa esittävä symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää kotitalousjätteen mukana. Käytöstä poistetut sähkö- ja elektroniikkalaitteet voidaan luovuttaa maksutta seuraaviin vastaanot- topisteisiin:

Kunnalliset jäte- tai keräyspisteet (esim. kun- tien jäteasemat)

Sähkölaitteiden myyntipisteet (tavanomaiset liikkeet ja online-myyjät), jos kauppias on vel- voitettu ottamaan laitteet vastaan tai tarjoavat tämän palvelun vapaaehtoisesti. Nämä tiedot ovat voimassa vain laitteille, jotka asennetaan ja myydään Euroopan Unioniin kuu- luvissa maissa ja joita koskee direktiivi 2012/19/ EU. Euroopan unionin ulkopuolisissa maissa voi olla näistä poikkeavia määräyksiä sähkö- ja elekt- roniikkalaitteiden hävittämisestä.

11 ASIAKASPALVELU JA HUOLTO

Tuotevastuuta, korjauksia ja varaosia koskevissa kysymyksissä ota yhteyttä lähimpään AL-KO- huoltopisteeseen. Niiden yhteystiedot löydät in- ternetosoitteesta www.al-ko.com/service-contactsFI 180 GS 7,2 Li Takuu ja tuotevastuu

12 TAKUU JA TUOTEVASTUU

Jos laitteessa esiintyy lakisääteisenä tuotevastuuaikana materiaali- tai valmistusvirheitä, meillä on oi- keus valintamme mukaan joko korjata ne tai vaihtaa virheellinen osa uuteen. Tuotevastuun voimassa- oloaika määräytyy laitteen ostomaan lainsäädännön mukaan. Takuu on voimassa vain, kun:

tätä käyttöohjetta noudatetaan

laitetta käsitellään asianmukaisesti

käytetään alkuperäisvaraosia. Takuu raukeaa, jos:

laitetta yritetään korjata omavaltaisesti

laitteeseen tehdään omavaltaisia teknisiä muutoksia

Laitetta käytetään sen käyttötarkoituksen vas- taisesti. Takuu ja tuotevastuu eivät koske:

tavallisesta käytöstä johtuvia maalipinnan vaurioita

kulutusosia, joita ei ole kehystetty xxxxxx (x) varaosaluettelossa, Takuu- ja tuotevastuuaika alkavat siitä, kun ensimmäinen loppukäyttäjän ostaa laitteen. Ratkaiseva on ostokuitin päivämäärä. Ota yhteys laitteen myyjään tai lähimpään valtuutettuun huoltopisteeseen ja esitä takuutodistus ja alkuperäinen ostokuitti. Edellä sanotulla ei ole vaikutusta ostajan oikeuteen esit- tää myyjälle tuotevastuulainsäädännön piiriin kuuluvia vaatimuksia.441884_c 181 Algupärase kasutusjuhendi tõlge

3.2 Ohutusjuhised hekikääride kohta
