| Produkttyp | Akku-Grastrimmer und Heckenschere 2-in-1 |
| Abmessungen (L x B x H) | Ca. 40 x 10 x 10 cm (Schätzung) |
| Gewicht | Ca. 1,5 kg (Schätzung) |
| Stromversorgung | Lithium-Ionen-Akku 7,2 V, Netzteil im Lieferumfang |
| Akku-Typ | Lithium-Ionen 7,2 V |
| Ladezeit | Ca. 2 Stunden |
| LED-Anzeige | Grün blinkend: Akku ladend; grün dauerhaft: Akku voll; rot dauerhaft: Akku < 25 %; rot blinkend: Akku < 10 % |
| Hauptfunktionen | Zwei wechselbare Klingen: Heckenscherenklinge und Grasschere; abnehmbarer Grassammler; LED-Anzeige für Ladung und Betrieb; Sicherheitsverriegelungsknopf |
| Klingen | Behandelter Stahl, austauschbar |
| Grassammler | Abnehmbar, wird unter der Grasschere befestigt |
| Pflege und Reinigung | Mit einer Bürste oder einem Tuch reinigen; Klinge nach Gebrauch ölen; kein Wasser darauf spritzen; verschlissene Klingen ersetzen; Mechanismus fetten |
| Sicherheit | Klingenschutz, Sicherheitsstopp, doppelter Sicherheitsschalter, Sicherheitshinweise für Akku und Ladegerät |
| Ersatzteile und Reparierbarkeit | Ersatzklingen, Akku, Ladegerät erhältlich; Reparatur durch AL-KO Kundendienst |
| Garantie | Gesetzliche Gewährleistung gegen Materialfehler (Dauer je nach Land) |
| Kundendienst | Kontaktieren Sie den nächstgelegenen AL-KO Kundendienst |
| Allgemeine Informationen | Nur für private Nutzung; Lagerung mit geladenem Akku; immer den Klingenschutz verwenden |
Häufig gestellte Fragen - GS 7.2 Li AL-KO
Benutzerfragen zu GS 7.2 Li AL-KO
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Grasenschneider kostenlos im PDF-Format! Finden Sie Ihr Handbuch GS 7.2 Li - AL-KO und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. GS 7.2 Li von der Marke AL-KO.

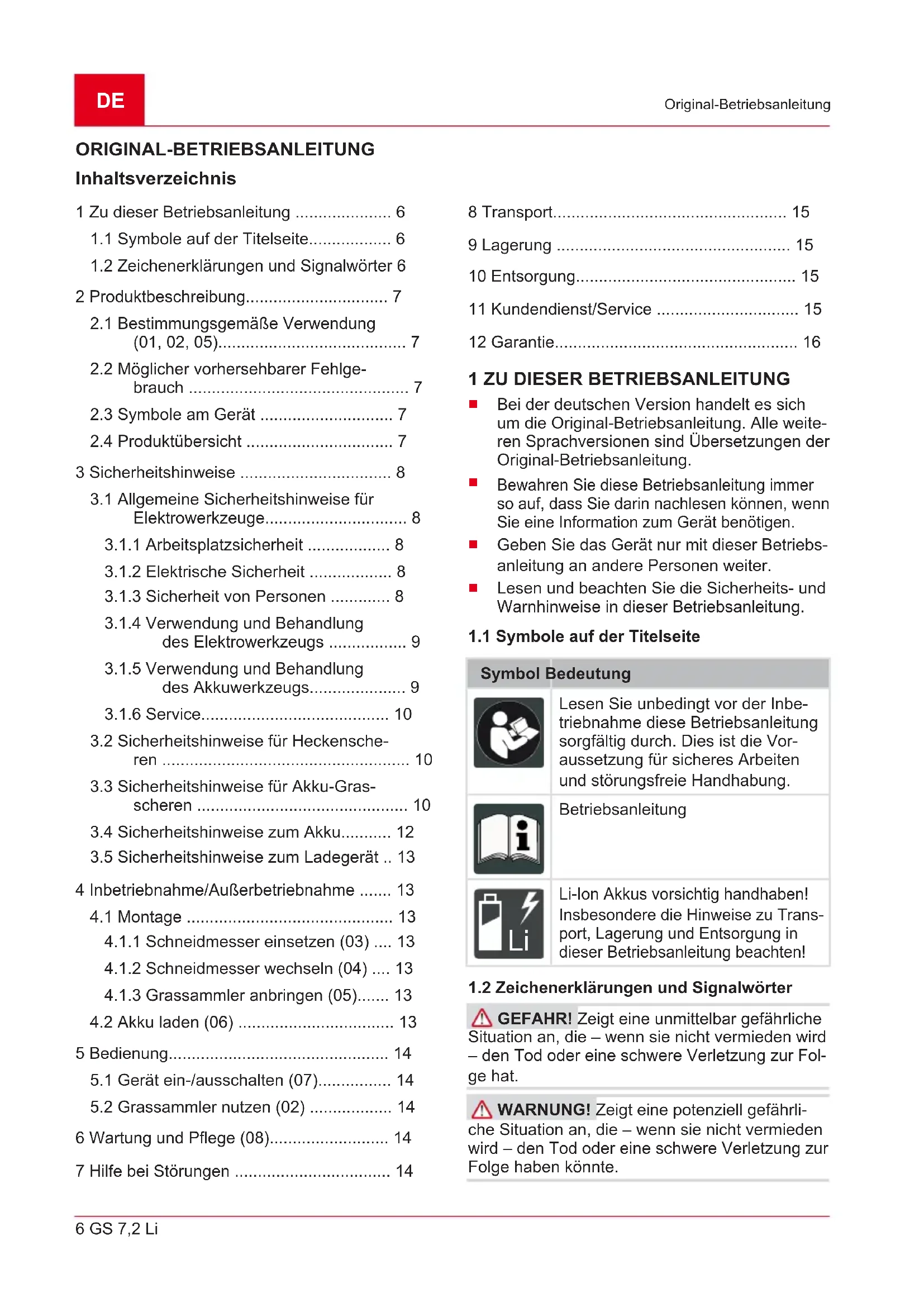

BEDIENUNGSANLEITUNG GS 7.2 Li AL-KO
ORIGINAL-BETRIEBSANLEITUNG
Inhaltsverzeichnis
1 Zu dieser Betriebsanleitung ...... 6
1.1 Symbole auf der Titelseite...... 6
1.2 Zeichenerklärungen und Signalwörter 6
2 Produktbeschreibung.... 7
2.1 Bestimmungsgemäße Verwendung (01, 02, 05)....7
2.2 Möglicher vorhersehbarer Fehlgebrauch 7
2.3 Symbole am Gerät 7
2.4 Produktübersicht 7
3 Sicherheitshinweise 8
3.1 Allgemeine Sicherheitshinweise für Elektrowerkzeuge.... 8
3.1.1 Arbeitsplatzsicherheit 8
3.1.2 Elektrische Sicherheit ...... 8
3.1.3 Sicherheit von Personen ...... 8
3.1.4 Verwendung und Behandlung des Elektrowerkzeugs ...... 9
3.1.5 Verwendung und Behandlung des Akkuwerkzeugs...... 9
3.1.6 Service.... 10
3.2 Sicherheitshinweise für Heckenschenen 10
3.3 Sicherheitshinweise für Akku-Grasscheren 10
3.4 Sicherheitshinweise zum Akku...... 12
3.5 Sicherheitshinweise zum Ladegerät .. 13
4 Inbetriebnahme/Außerbetriebnahme ..... 13
4.1 Montage 13
4.1.1 Schneidmesser einsetzen (03) .... 13
4.1.2 Schneidmesser wechseln (04) .... 13
4.1.3 Grassammler anbringen (05)...... 13
4.2 Akku laden (06) 13
5 Bedienung.... 14
5.1 Gerät ein-/ausschalten (07)...... 14
5.2 Grassammler nutzen (02) 14
6 Wartung und Pflege (08)...... 14
7 Hilfe bei Störungen 14
8 Transport.... 15
9 Lagerung 15
10 Entsorgung.... 15
11 Kundendienst/Service 15
12 Garantie.... 16
1 ZU DIESER BETRIEBSANLEITUNG
Bei der deutschen Version handelt es sich um die Original-Betriebsanleitung. Alle weiteren Sprachversionen sind Übersetzungen der Original-Betriebsanleitung.
Bewahren Sie diese Betriebsanleitung immer so auf, dass Sie darin nachlesen können, wenn Sie eine Information zum Gerät benötigen.
■ Geben Sie das Gerät nur mit dieser Betriebsanleitung an andere Personen weiter.
■ Lesen und beachten Sie die Sicherheits- und Warnhinweise in dieser Betriebsanleitung.
1.1 Symbole auf der Titelseite
Symbol Bedeutung
Lesen Sie unbedingt vor der Inbetriebnahme diese Betriebsanleitung sorgfältig durch. Dies ist die Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung.
Betriebsanleitung
Li-Ion Akkus vorsichtig handhaben! Insbesondere die Hinweise zu Transport, Lagerung und Entsorgung in dieser Betriebsanleitung beachten!
1.2 Zeichenerklärungen und Signalwörter
⚠️ GEFAHR! Zeigt eine unmittelbar gefährliche Situation an, die – wenn sie nicht vermieden wird – den Tod oder eine schwere Verletzung zur Folge hat.
⚠️ WARNUNG! Zeigt eine potenziell gefährliche Situation an, die – wenn sie nicht vermieden wird – den Tod oder eine schwere Verletzung zur Folge haben könnte.
⚠ VORSICHT! Zeigt eine potenziell gefährliche Situation an, die – wenn sie nicht vermieden wird – eine geringfügige oder mäßige Verletzung zur Folge haben könnte.
ACHTUNG! Zeigt eine Situation an, die – wenn sie nicht vermieden wird – Sachschäden zur Folge haben könnte.
i HINWEIS Spezielle Hinweise zur besseren Verständlichkeit und Handhabung.
2 PRODUKTBESCHREIBUNG
2.1 Bestimmungsgemäße Verwendung (01, 02, 05)
Dieses Gerät verfügt über zwei Schneidmesser: ein Strauchmesser (Heckenscherenaufsatz) und ein Grasmesser (Schneidkopf mit Scherblättern).
Das Strauchmesser ist ausschließlich zum Trimmen und Schneiden von Ziersträuchern und Gebüsch von geringer Stärke bestimmt (01).
Wird das Grasmesser aufgesetzt, ist das Gerät als Grasschere einsetzbar (02). Der mitgelieferte Grassammler kann bei Bedarf an das Grasmesser montiert werden (05).
Dieses Gerät ist ausschließlich für den Einsatz im privaten Bereich bestimmt. Jede andere Verwendung sowie unerlaubte Um- oder Anbauten werden als Zweckentfremdung angesehen und haben den Ausschluss der Gewährleistung sowie den Verlust der Konformität (CE-Zeichen) und die Ablehnung jeder Verantwortung gegenüber Schäden des Benutzers oder Dritter seitens des Herstellers zur Folge.
2.2 Möglicher vorhersehbarer Fehlgebrauch
Das Gerät ist weder für den gewerblichen Einsatz in öffentlichen Parks und Sportstätten noch für den Einsatz in der Land- und Forstwirtschaft konzipiert.
Vorhandene Sicherheitseinrichtungen dürfen nicht demontiert oder überbrückt werden, z. B. durch Fixieren des Entsperrknopfes.
Besondere Vorsicht bei der Handhabung!
Symbol Bedeutung
Vor der Inbetriebnahme die Betriebsanleitung lesen!
Dritte aus dem Gefahrenbereich fernhalten!
Sicherheitsabstand einhalten!
Nachlaufende Messer!
Gerät vor Feuchtigkeit schützen!

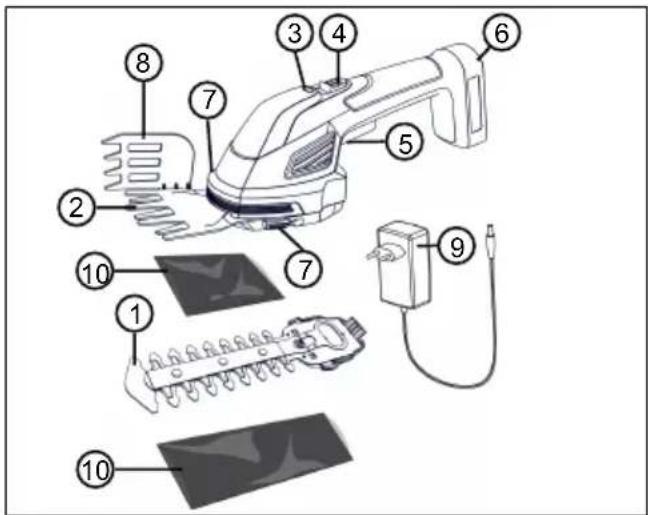

2.4 Produktübersicht
1 Strauchmesser
2 Grasmesser
3 LED-Anzeige
4 Entsperrknopf für Ein/Aus-Schalter
5 Ein/Aus-Schalter
6 Ladebuchse
Nr. Bauteil
| 7 Entriegelungsknöpfe, jeweils rechts und links an den Schneidmessern |
| 8 Grassammler |
| 9 Ladegerät |
| 10 Messerschutz |
LED-Anzeige
■ Während des Ladens
LED Anzeigen
| Blinkt grün Akku wird geladen. | |
| Leuchtet grün | Akku ist voll geladen, d. h. zu 100 %. |
■ Während des Betriebes
LED Anzeigen
| Leuchtet grün | Gerät ist in Betrieb, Akku ist gela-den. |
| Leuchtet rot Akku leert sich. Akku ist nur noch zu ca. 25 % geladen. | |
| Blinkt rot Akku muss geladen werden. Ak-ku ist nur noch zu ≤ 10 % gela-den. | |
3 SICHERHEITSHINWEISE
3.1 Allgemeine Sicherheitshinweise für Elektrowerkzeuge
⚠️ WARNUNG! Lesen Sie alle Sicherheits-hinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
■ Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
3.1.1 Arbeitsplatzsicherheit
■ Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
■ Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.
3.1.2 Elektrische Sicherheit
Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
■ Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
■ Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steck-dose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
3.1.3 Sicherheit von Personen
Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft
an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.
- Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schulzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.
■ Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
■ Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
■ Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
3.1.4 Verwendung und Behandlung des Elektrowerkzeugs
Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden
Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
■ Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
■ Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
■ Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
3.1.5 Verwendung und Behandlung des Akkuwerkzeugs
Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
■ Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der
Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
3.1.6 Service
Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
3.2 Sicherheitshinweise für Heckenscheren
Halten Sie alle Körperteile vom Schneidmesser fern. Versuchen Sie nicht, bei laufendem Messer Schnittgut zu entfernen oder zu schneidendes Material festzuhalten. Entfernen Sie eingeklemmtes Schnittgut nur bei ausgeschaltetem Gerät. Ein Moment der Unachtsamkeit bei Benutzung der Heckenschere kann zu schweren Verletzungen führen.
- Tragen Sie die Heckenschere am Griff bei stillstehendem Messer. Bei Transport oder Aufbewahrung der Heckenschere stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit dem Gerät verringert die Verletzungsgefahr durch das Messer.
■ Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, da das Schneidmesser in Berührung mit verborgenen Stromleitungen kommen kann. Der Kontakt des Schneidmessers mit einer spannungsführenden Leitung kann metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
3.3 Sicherheitshinweise für Akku-Grasscheren
Schulung
Lesen Sie diese Sicherheitshinweise aufmerksam:
■ Machen Sie sich mit den Bedien- und Einstellelementen und der bestimmungsgemäßen Verwendung des Geräts vertraut.
■ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
■ Personen mit sehr starken und komplexen Einschränkungen können Bedürfnisse über die hier beschriebenen Anweisungen hinaus haben.
■ Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners.
- Gerät nicht unter Einfluss von Alkohol, Drogen oder Medikamenten bedienen.
■ Der Benutzer ist für Unfälle mit anderen Personen und deren Eigentum selbst verantwortlich.
Vorbereitung
■ Prüfen Sie vor dem Betrieb das Netzkabel auf Anzeichen von Beschädigung oder Alterung. Das Gerät nicht verwenden, wenn das Netzkabel beschädigt oder verschlissen ist.
Trennen Sie das Netzkabel unverzüglich vom Stromnetz, wenn es während des Betriebs beschädigt wird. Das Netzkabel keinesfalls berühren, solange es noch mit dem Stromnetz verbunden ist!
■ Prüfen Sie immer vor dem Betrieb, ob Schutzeinrichtungen und -abdeckungen beschädigt sind, fehlen oder falsch angebracht sind. Beschädigte Schutzeinrichtungen und -abdeckungen sind zu ersetzen, fehlende Schutzeinrichtungen und -abdeckungen sind richtig anzu- bringen.
■ Nehmen Sie das Gerät niemals in Betrieb während sich Personen, insbesondere Kinder oder Haustiere, in unmittelbarer Nähe aufhalten.
■ Entfernen Sie vor der Arbeit gefährliche Gegenstände aus dem Arbeitsbereich, z. B. Äste, Glas- und Metallstücke, Steine.
Betrieb
■ Halten Sie das Netzkabel von den Schneidmessern fern.
■ Tragen Sie immer eine Schutzbrille und festes Schuhwerk, wenn Sie mit dem Gerät arbeiten.
■ Arbeiten Sie mit dem Gerät nicht bei schlechten Witterungsverhältnissen, insbesondere bei aufziehenden Gewittern.
■ Verwenden Sie das Gerät nur bei Tageslicht oder gutem künstlichen Licht.
■ Verwenden Sie das Gerät niemals, wenn Schutzeinrichtungen und -abdeckungen beschädigt oder nicht vorhanden sind.
- Gerät nicht öffnen, zerlegen oder zerkleinern. Es besteht Stromschlag- und Kurzschlussgefahr.
■ Schalten Sie das Gerät erst ein, wenn sich Ihre Hände und Füße außerhalb der Reichweite der Schneidmesser befinden.
■ Trennen Sie das Gerät immer von der Stromversorgung (z. B. Netzstecker ziehen, Einschaltsperre betätigen, herausnehmba-
re Akkus oder Batterien entfernen):
■ immer, bevor das Gerät unbeaufsichtigt gelassen wird
■ vor dem Beseitigen von Blockierungen an den Schneidmessern
■ bevor Sie das Gerät überprüfen, reinigen oder an ihm arbeiten
■ nach der Kollision mit einem Fremdkörper
■ immer, wenn das Gerät ungewöhnlich zu vibrieren beginnt
■ wenn beim Betrieb das Netz-kabel beschädigt wird
Schützen Sie sich vor Verletzungen Ihrer Füße und Hände durch die Schneidmesser.
■ Stellen Sie stets sicher, dass die Lüftungsöffnungen am Gerät frei von Fremdkörpern sind.
■ Suchen Sie nach dem Kontakt mit gefährlichen Gegenständen und Fremdkörpern nach Beschädigungen am Gerät. Lassen Sie das Gerät reparieren, wenn es beschädigt wurde.
Sichern Sie das Gerät zwischen den Arbeitsschritten durch Aufsetzen des Messerschutzes.
Instandhaltung und Aufbewahrung
■ Trennen Sie das Gerät von der Stromversorgung (z. B. Netzstecker ziehen, Einschaltsperre betätigen, herausnehmbare Akkus oder Batterien entfernen) bevor Wartungs- oder Reinigungsarbeiten durchgeführt werden.
■ Tragen Sie bei Wartungs-, Pflege- und Reinigungsarbeiten immer Schutzhandschuhe.
Es sind nur die vom Hersteller empfohlenen Ersatz- und Zubehörteile zu verwenden.
Überprüfen und warten Sie das Gerät regelmäßig. Das Gerät darf nur von einer AL-KO Servicestelle instand gesetzt werden.
■ Bewahren Sie das Gerät für Kinder unerreichbar auf, wenn es nicht in Gebrauch ist.
3.4 Sicherheitshinweise zum Akku
Dieser Abschnitt nennt alle grundlegenden Sicherheitshinweise, die bei der Benutzung des Akkus zu beachten sind. Lesen Sie diese Hinweise!
Den Akku vor dem ersten Gebrauch vollständig aufladen und dafür stets das angegebene Ladegerät verwenden. Die Angaben in dieser Betriebsanleitung zum Aufladen des Akkus einhalten.
■ Betreiben Sie den Akku nicht in explosions- und brandgefährdeten Umgebungen.
- Setzen Sie den Akku beim Betreiben mit dem Gerät nicht Nässe und Feuchtigkeit aus.
Den Akku vor Hitze, Öl und Feuer schützen, damit er nicht beschädigt wird und keine Dämpfe und Elektrolytflüssigkeiten austreten können. Es besteht Explosionsgefahr!
- Akku nicht öffnen, zerlegen oder zerkleinern. Es besteht Stromschlag- und Kurzschlussgefahr.
Bei unsachgemäßer Nutzung und beschädigtem Akku können Dämpfe und Elektrolytflüssigkeit austreten. Den Raum ausreichend lüften und bei Beschwerden einen Arzt aufsuchen. Bei Kontakt mit Elektrolytflüssigkeit diese gründlich abwaschen und Augen sofort gründlich ausspülen. Danach einen Arzt aufsuchen.
3.5 Sicherheitshinweise zum Ladegerät
Dieser Abschnitt nennt alle grundlegenden Sicherheits- und Warnhinweise, die bei der Benutzung des Ladegerätes zu beachten sind. Lesen Sie diese Hinweise!
Benutzen Sie das Ladegerät nur bestimmungsgemäß, d. h. zum Laden des vorgesehenen Akkus. Nur Original Akkus von AL-KO mit dem Ladegerät laden.
Das Gerät nur in einwandfreiem Zustand be- nutzen.
■ Betreiben Sie das Ladegerät nicht in explosions- und brandgefährdeten Umgebungen.
■ Betreiben Sie das Ladegerät nur in Innenräumen und setzen Sie es nicht Nässe und Feuchtigkeit aus.
Ladegerät nicht öffnen. Es besteht Stromschlag- und Kurzschlussgefahr.
■ Lassen Sie das Ladegerät zu Ihrer Sicherheit nur von qualifiziertem Fachpersonal und mit Original-Ersatzteilen reparieren.
4 INBETRIEBNAHME/ AUSSERBETRIEBNAHME
⚠ VORSICHT! Verletzungsgefahr. Scharfkantige und sich bewegende Geräteteile können zu Verletzungen führen.
■ Tragen Sie bei der Montage immer Schutzhandschuhe!
- Setzen Sie vor Montageschritten immer den jeweiligen Messerschutz auf das Schneidmesser.
4.1 Montage
4.1.1 Schneidmesser einsetzen (03)
- Schneidmesser, wie beispielhaft am Grasmesser (03/1) dargestellt, zuerst in die Aufnahme (03/2) einführen (03/a).
-
Den Vorderteil des Grasmessers mit leichtem Druck in das Gerät einrasten lassen (03/b). Das Einrasten muss deutlich hörbar sein.
-
Messerschutz abnehmen (03/c).
4.1.2 Schneidmesser wechseln (04)
⚠️ WARNING! Gefahr von Schnittverletzungen. Die Schneidmesser laufen nach Ausschalten des Motors nach.
■ Greifen Sie nie direkt nach dem Ausschalten des Gerätes in sich bewegende Geräteteile.
Warten Sie den Stillstand des Schneidmessers ab, bevor Sie es wechseln oder das Gerät von Schnittgut reinigen.
■ Tragen Sie Schutzhandschuhe.
- Messerschutz (04/2) aufsetzen.
- Beide Entriegelungsknöpfe (04/1) fest (04/a) drücken, und das Schneidmesser (04/2) aus dem Gerät nehmen (04/b).
- Das andere Schneidmesser (04/3) in die Aufnahme einführen (04/c).
- Entriegelungsknöpfe (04/1) einrasten lassen. Das Schneidmesser muss deutlich hörbar einrasten.
4.1.3 Grassammler anbringen (05)
Zur Nutzung der Grasschere an einem Beetrand können Sie am Grasmesser den Grassammler anbringen. Er richtet das Gras auf und verhindert, dass das abgeschnittene Gras ins Beet fällt.
- Grassammler (05/1) an der Unterseite des Grasmessers anlegen, so dass die zwei Stifte (05/2) in die Öffnungen zeigen und die Schraube in dem Langloch (05/3) liegt.
- Grassammler (05/1) mit geringem Druck in die beiden Öffnungen schieben (05/a).
4.2 Akku laden (06)
Den Akku vor dem ersten Gebrauch vollständig aufladen. Der Akku kann in jedem beliebigen Ladezustand geladen werden. Eine Unterbrechung des Ladens schadet dem Akku nicht.
Griff des Gerätes kann während des Ladevorgangs warm werden. Dies ist normal.
- Gerät nicht während des Ladevorgangs benutzen.
-
Netzstecker (06/1) in die Steckdose stecken.
-
Ladestecker in die Ladebuchse der Akku-Gras- und Strauchschere (06/3) stecken. Der Ladevorgang beginnt mit dem konstanten Leuchten der grünen LED-Anzeige (06/2) am Netzstecker. Die LED zeigt an, dass Strom fließt. Der Ladeprozess wir durch die LED am Gerät (06/4) angezeigt: Der Akku ist vollstän-
dig geladen, wenn die LED am Gerät (06/4) konstant leuchtet.
- Netzstecker (06/1) von der Steckdose und von der Ladebuchse (06/3) trennen.
5 BEDIENUNG
5.1 Gerät ein-/ausschalten (07)
Gerät einschalten
- Entsperrknopf (07/1) nach vorne schieben (07/a).
- Gleichzeitig den Ein-/Aus-Schalter (07/2) drücken.
- Den Entsperrknopf (07/1) wieder loslassen, während Sie den Ein-/Aus-Schalter gedrückt halten (07/b).
Gerät ausschalten
⚠️ WARNING! Gefahr von Schnittverletzungen. Die Schneidmesser laufen nach Ausschalten des Motors nach.
■ Greifen Sie nie direkt nach dem Ausschalten des Gerätes in sich bewegende Geräteteile.
Warten Sie den Stillstand des Schneidmessers ab, bevor Sie es wechseln oder das Gerät von Schnittgut reinigen.
■ Tragen Sie Schutzhandschuhe.
- Ein-/Aus-Schalter (07/2) loslassen.
- Den passenden Messerschutz auf das jeweilige Schneidmesser aufsetzen.
5.2 Grassammler nutzen (02)
Möchten Sie die Grasschere an einer Beet- oder Steinkante einsetzen, empfiehlt sich das Anbringen des Grassammlers (siehe siehe Kapitel 4.1.3 "Grassammler anbringen (05)", Seite 13).
6 WARTUNG UND PFLEGE (08)
⚠ VORSICHT! Verletzungsgefahr. Scharfkantige und sich bewegende Geräteteile können zu Verletzungen führen.
■ Tragen Sie bei Wartungs-, Pflege- und Reinigungsarbeiten immer Schutzhandschuhe!
Nach den Schneidarbeiten das Gerät und die Schneidmesser gründlich mit einem Handbesen (08/1) oder einem Tuch (08/2) reinigen.
Mögliche Verschmutzungen aus dem Getrieberaum entfernen.
Schneidmesser nach jedem Gebrauch mit Öl oder Pflegespray behandeln (08/3). Zur besseren Verteilung des Öls das Gerät kurz einschalten.
■ Die Schraube unten am Grasmesser in regelmäßigen Abständen auf festen Sitz kontrollieren.
Das Gerät nicht mit Wasser abspritzen! Eindringendes Wasser kann den Schalter sowie den Akku und den Elektromotor beschädigen.
Schneidmesser regelmäßig auf Beschädigungen kontrollieren. Stumpfe oder beschädigte Schneidmesser vor dem nächsten Gebrauch ersetzen.
- Getrieberaum regelmäßig mit Fett schmieren.
■ Fachmännische Überprüfung ist erforderlich:
■ bei einer Blockade des Motors
■ bei verbogenem oder beschädigtem Schneidmesser
■ bei beschädigtem oder ausgelaufenem Akku
7 HILFE BEI STÖRUNGEN
⚠ VORSICHT! Verletzungsgefahr. Scharfkantige und sich bewegende Geräteteile können zu Verletzungen führen.
■ Tragen Sie bei Wartungs-, Pflege- und Reinigungsarbeiten immer Schutzhandschuhe!
■ Schalten Sie das Gerät aus!
Wenden Sie sich bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder nicht selbst behoben werden können, an unseren Kundendienst.
| Störung Ursache Beseitigung | |
| Motorleistung lässt nach. Schneidmesser ist stumpf. Stumpfes Schneidmesser ersetzen. Nur Original-Zubehör vom Hersteller verwenden. | |
| Akku lässt sich nicht laden. Akku oder Ladegerät defekt. Ersatzteil nach Ersatzteilkarte bestellen. | |
Störung Ursache Beseitigung
Akku-Gras- und Strauch- schere ist heruntergefallen.
Akku ist evtl. beschädigt. AL-KO Servicestelle aufsuchen.
8 TRANSPORT
Gerät zwischen zwei Arbeitsbereichen transportieren
Gerät immer ausschalten und am Griff tragen.
■ Messerschutz immer aufstecken, um keine Personen oder Tiere zu verletzen.
Gerät über längere Distanzen transportieren
Der enthaltene Li-Ion Akku unterliegt dem Gefahrgutrecht, kann jedoch unter vereinfachten Bedingungen transportiert werden:
■ Durch den privaten Benutzer kann der unbeschädigte Akku ohne weitere Auflagen auf der Straße transportiert werden, sofern dieser einzelhandelsgerecht verpackt ist und der Transport Privatzwecken dient.
■ Bei Vermutung einer Beschädigung des Akkus (z. B. durch Herunterfallen des Geräts) ist der Transport unzulässig.
Gewerbliche Nutzer, welche den Transport in Verbindung mit ihrer Haupttätigkeit durchführen (z. B. Lieferungen von und zu Baustellen oder Vorführungen), können diese Vereinfachung ebenfalls in Anspruch nehmen.
In beiden o. g. Fällen müssen zwingend Vorkehrungen getroffen werden, um ein Freiwerden des Inhalts zu verhindern. In anderen Fällen sind die Vorschriften des Gefahrgutrechts zwingend einzuhalten! Bei Nichtbeachtung drohen dem Absender und ggf. dem Beförderer empfindliche Strafen.
Weitere Hinweise zu Beförderung und Versand
Wir empfehlen Ihnen die Hinzuziehung eines Gefahrgut-Fachmanns zur Vorbereitung des Versands. Bitte beachten Sie auch eventuelle weiterführende nationale Vorschriften.
9 LAGERUNG
Lagern Sie das Gerät nur mit aufgestecktem Messerschutz.
Lagern Sie das Gerät unzugänglich für Kinder.
Gerät nur vollständig geladen lagern. Nach 6 Monaten Lagerung den Akku ca. 2 Stunden nachladen.
10 ENTSORGUNG
Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG)
Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!
Besitzer bzw. Nutzer von Elektro- und Elektronikgeräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpflichtet.
Das Symbol der durchgestrichenen Mülltonne bedeutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen. Elektro- und Elektronikaltgeräte können bei folgenden Stellen unentgeltlich abgegeben werden:
- Öffentlich-rechtliche Entsorgungs- bzw. Sammelstellen (z. B. kommunale Bauhöfe)
■ Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpflichtet sind oder diese freiwillig anbieten.
Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und verkauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.
11 KUNDENDIENST/SERVICE
Bei Fragen zu Garantie, Reparatur oder Ersatzteilen wenden Sie sich bitte an Ihre nächstgelegene AL-KO Servicestelle. Diese finden Sie im Internet unter folgender Adresse: www.al-ko.com/service-contacts
12 GARANTIE
Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.
Unsere Garantiezusage gilt nur bei:
■ Beachten dieser Betriebsanleitung
Sachgemäßer Behandlung
■ Verwenden von Original-Ersatzteilen
Die Garantie erlischt bei:
■ Eigenmächtigen Reparaturversuchen
Eigenmächtigen technischen Veränderungen
Nicht bestimmungsgemäßer Verwendung
Von der Garantie ausgeschlossen sind:
Lackschäden, die auf normale Abnutzung zurückzuführen sind
■ Verschleißteile, die auf der Ersatzteilkarte mit Rahmen (x) gekennzeichnet sind
Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. Maßgebend ist das Datum auf dem Kaufbeleg. Wenden Sie sich bitte mit dieser Erklärung und dem Original-Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Die gesetzlichen Mängelansprüche des Käufers gegenüber dem Verkäufer bleiben durch diese Erklärung unberührt.
