Producttype	Elektrische handtrimmer
Merk	AL-KO
Model	GTE 550 Premium
Voedingsspanning	230 V ~ 50 Hz
Geluidsvermogensniveau (LWA)	94 dB(A) gemeten / 96 dB(A) gegarandeerd
Lengte telescopische steel	Verstelbaar, verlenging ca. 10 cm
Type draad	Nylondraadspoel
Automatische draadverstelling	Ja
Draaibare snijkop	Ja, kantelbaar (180° draaibaar, kanteling verstelbaar)
Geleidingswieltje	Ja
Plantenbeschermingsbeugel	Ja
Beschermingspaneel met draadafsnijder	Ja
Motorbeveiligingsschakelaar	Ja, met kinderveiligheid (5 mm gat voor hangslot)
Beoogd gebruik	Particulieren (niet professioneel)
Minimale doorsnede verlengsnoer	1,5 mm²
Reiniging	Na elk gebruik, geen hogedrukreiniger gebruiken
Opslag	Ophangen aan de handgreep, droge en vorstvrije plaats
Reserveonderdelen	Draadspoel ref. 112966 (vervanging)
Garantie	Volgens wettelijke bepalingen
Certificeringen	CE, EU-richtlijnen (2006/42/EG, 2014/30/EU, enz.)

Veelgestelde vragen - GTE 550 Premium AL-KO

Hoe start ik de grastrimmer GTE 550 Premium?

Om te starten, sluit u het verlengsnoer aan op het stopcontact nadat u de kabel door de trekontlasting hebt geleid. Houd het apparaat met twee handen vast (bovenste handgreep en extra handgreep). Druk op de schakelaar van de bovenste handgreep en houd deze ingedrukt. Het apparaat start. Laat het een paar seconden draaien zodat de draad op de juiste lengte wordt afgesneden. Laat de schakelaar los om te stoppen.

Hoe stel ik de lengte van de telescopische steel in?

Om de steel in te stellen, draait u de stelmoer ongeveer 180° naar rechts los. Verleng of verkort de steel naar uw lengte (verlenging mogelijk ca. 10 cm). Draai de moer stevig vast.

Hoe vervang ik de draadspoel?

Koppel het apparaat los. Open het beschermkapje door op de twee vergrendelingen te drukken. Verwijder de lege spoel. Plaats de nieuwe spoel (ref. 112966) en zorg dat de veer teruggeplaatst wordt. Laat de draad aan beide zijden uitkomen. Sluit het kapje.

Hoe kantel ik de snijkop?

Druk op de instelknop op de snijkop. Zet de kop in de gewenste kanteling (bijvoorbeeld om onder banken te maaien). Laat de knop los om te vergrendelen.

Wat te doen als de motor niet start?

Controleer eerst of de motorbeveiligingsschakelaar is geactiveerd (wacht ongeveer 15 minuten om af te koelen). Controleer de netvoeding en zekeringen. Controleer of het verlengsnoer niet beschadigd is. Als het probleem aanhoudt, raadpleeg dan een gekwalificeerde elektricien.

Wat zijn de belangrijke veiligheidsinstructies?

Draag altijd een veiligheidsbril, helm en gehoorbescherming. Houd personen en dieren op meer dan 15 meter afstand. Stel het apparaat niet bloot aan water. Koppel onmiddellijk los als de kabel beschadigd is. De draad draait nog na het stoppen: wacht tot volledige stilstand.

Hoe onderhoud ik de grastrimmer na gebruik?

Reinig het apparaat na elk gebruik om grasresten te verwijderen. Gebruik nooit een hogedrukreiniger of oplosmiddelen. Controleer regelmatig de staat van de kabel, het beschermingspaneel en het draadafsnijdmes. Vervang versleten onderdelen door originele AL-KO onderdelen.

Waar en hoe bewaar ik het apparaat?

Bewaar de grastrimmer op een droge, vorstvrije plaats en buiten bereik van kinderen. Hang hem op aan de handgreep om onnodige belasting van de snijkop te voorkomen.

Welk type verlengsnoer moet ik gebruiken?

Gebruik een voor buiten geschikt verlengsnoer met een minimale doorsnede van 1,5 mm². Rol de haspel volledig af. Bevestig het verlengsnoer in de trekontlasting om te voorkomen dat het losraakt.

Is het apparaat geschikt voor professioneel gebruik?

Nee, deze grastrimmer is alleen ontworpen voor particulier gebruik (amateur tuinieren). Professioneel of openbaar gebruik is niet toegestaan en maakt de garantie ongeldig.

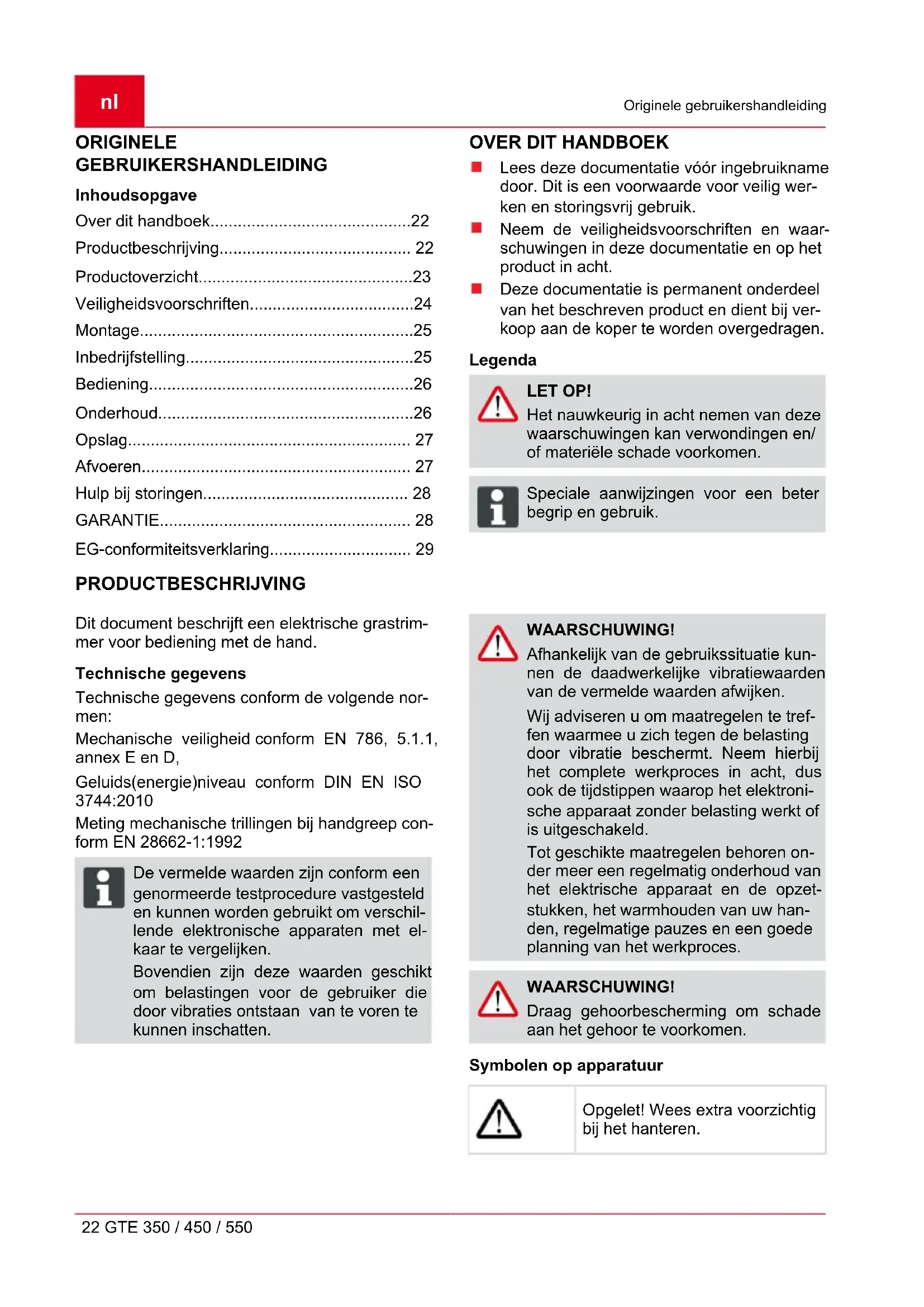

GEBRUIKSAANWIJZING GTE 550 Premium AL-KO

Over dit handboek. 22
Productbeschrijving. 22
Productverzicht 23
Veiligheidsvoorschriften 24
Montage. 25
Inbedrijfstelling. 25
Bediening. 26
Onderhoud. 26
Opslag 27
Afvoeren 27
Hulp bij storingen 28
GARANTIE 28
EG-conformiteitsverklaring 29

PRODUCTBESCHRIJVING

Dit document beschrijft een elektrische gastrimmer voor bediening met de hand.

Technische gegevens

Technische gegevens conform de volgende normen:

De vermelde waarden zijn conform een genormeerde testprocedure vastgesteld en+kunnen worden gebruikt om verschlende elektronische apparaten met elkaar te vergelijkken.

Bovendien zijn deze waarden geschikt om belastingen voor de gebruiker die door vibraties ontstaan van te voren te konnen inschatten.

OVER DIT HANDBOEK

Lees deze documentatie voor ingebruikname door. Dit is een voorwaarde voor veilig werk-ken en storingsvrij gebruik.
Neem de veiligheidsvoorschriften en waarschuwingen in deze documentatie en op het product in acht.
Deze documentation is permanent onderdeel van het beschreiben product en dient bij verkoop aan de koper te worden overgedragen.

Legenda

LET OPI!

Het nauwkeurig in acht nemen van deze waarschuwingen kan verwondingen en/ of materiele schade voorkomen.

Speciale aanwijzingen voor een better begrip en gebruik.

WAARSCHUWING!

Afhankelijk van de gebruikssituatie kūnen de daadwerkelijkke vibratiewaarden van de vermelde waarden afwijken.

Wij adviseren u om maatregelen te treffen waarmee u zich gegen de belasting door vibratie beschermt. Neem hierbij het complete werkproces in acht, dus ook de tijdstippen waarop het elektronische apparaat zonder belasting werkt of is uitgeschakeld.

Tot geschikte maatregelen behoren onder meer een regelmatig onderhoud van het elektrische apparaat en de opzetstukken, het warmhonden van uw handen, regelmatige pauzes en een goede planning van het werkproces.

WAARSCHUWING!

Draag gehoorbescherming om schade aan het gehoor te voorkomen.

Symbolen op apparatuur

Opgelet! Wees extra voorzichtig bij het hanteren.

	Lees voor inbedrijfstelling!
	Gevaar door maar buiten geslin- gerde voorwerpen!
	Derden buiten de gezarenzone houden
	De afstand+tussen de machine en derden moet minstens 15 m bedragen.
	Stel het apparaat Niet bloot aan vocht.
	Draag een beschermbril,een helm en gehoorbescherming.
	Haal de stekker meteen uit het stopcontact wonneer de ver-lengkabel werk beschadigd of is doorgesneden!

Verstelbare telescopische steel

De grastrimmer is met een verstelbare telescopo-siche steel uitgerust. Hiermee kan het apparaat aangepast worden aan de individuele lichaams-lenge. De motorkop is zwenkbaar.

Zwenkbare en verstelbare motorkop

De GTE 450 en 550 zijn uitgerust met een zwenkbare motorkop, waarvan ook de hellingshoek kan worden ingesteld.

Tipautomatiek

De draadkop beschicht over een tip automatik (8-4), zo dat de maiadraad bij lopende motor kan worden verlengd.

Veiligheidsvoorzieningen

Kinderbeveiliging

Op de motorbeveiligingsschakelaar bevindt zich een boorgat (5mm) ,dat voor een hangslot* is bedoeld.Dit hangslot verhinderdt het apparatusat ongewild kan worden geactiveerd.

• Niet bij de levering inbegrepen

Beveiligingsschakelaar voor motor

De grastrimmer is uitgerust met een motorbeveiligingssschakelaar die bij een overbelasting uitschakelt.

Na een afkoelfase van ca. 15 Minutes kan de gastrimmer waar worden ingeschakeld.

LET OP!

Gevaar voor letsel!

Veiligheidsinrichtingen en beschermende componenten mogen nicht buten Working worden gesteld.

Deze machine is bestemd voor het trimmen van een gazonthus. Elk ander, waar buiten liggend gebruik geldt als Niet conform de bestemming.

Dit apparaat is Niet voor gebruik bedoeld door kinderen of personen met beperkte fysische, sensorische of geestelijkke vaardigheden. Wanner整个人 over weinig ervaring of kennis beschikken mag het apparaat alleen worden gebruikt onder begeleiding van een persoon die toezicht op de verilgheid houdt of die instructies kan geben over het juiste gebruik van het apparaat. Kinderen mogen Niet alleen in de buurt van het apparaat komen, om te garanderen dat ze Niet met het apparaat spelen.

LET OP!

Het apparaat mag nicht commercieel worden gebruikt.

PRODUCTOVERZICH

Het productoverzicht (1) biedt een overzicht over het apparaat.

1-1 Bovenste handgreep
1-2 Schakelaar met kinderbeveiliging
1-3 Apparaatstekker
1-4 Kabeltrekontlasting
1-5 Extra handgreep
1-6 Houser met extra draadspoel *
1-7 Telescopische steel
1-8 Bovenste geleidingshuls
1-9 Onderste geleidingshuls
1-10 Vastzetknop voor motorkop *
1-11 Motorkop met motor
1-12 Plantbeschermingsbeugel

1-13 Geleidingswiel *
1-14 Beschermkap met draadafsnijder
1-15 Draadspoel

• afhankelijk van apparaat

VEILIGHEIDSVOORSCHRIFTEN

LET OP!

Het messensysteme roteert na het uitschakelen van de motor nog na.

• Controller voor het gebruik de stroom- en verlangkabels op beschadigingen en slijtage.
  Houd de verlangkabels uit de buurt van het messensystem.
  Wanner de kabelijdens het gebruik worden beschadigd, moet deze direct van het stroomnetwork worden geschaden. RAAK DE KABEL NIET AAN WANNEER DEZE NOG OP HET STROOMNETWORK IS AANGESLOTEN.
  Werk altijd met passende kleding, draag oog-bescherming en handschoenen
  Sta nooit toe dat kinderen of Personen die nicht zich geinstrueerd gelebruik makev van de machine of er onderhoudswerkzaamheden aan verrachten. Deplaatselijke voorschriften kuren de minimumleeftijd van de bediener vastleggen
• Stop het gebruik van het apparaat wanner er personen (met name kinderen) of huisdieren in de buurt�.
  Maai uitsluitend bij daglicht of bij een goede kunstmatige verlichting.
• Controller voordat u het apparaat gebruikt of wanner u met het apparaat ergens tegenaan bent gebotst of de machine beschadigd is of aan slijtage onderhevig is. Laatoodzakelijkre reparatiesuitvoeren.
  Gebruik het apparaat nooit wanner beveiligingen ontbreken of beschadigd zich.
  Houd algijd handen en voeten uit de buurt van het messensystem, vooral bij het inschakelen van de motor.
  Bij het systemd dat de draad afsnjdt bestaat het risico op lichamelijk letsel.
  Nadat er een neue draad uit de rol werd getrokken dient u het apparaat.altijd in de normale werkpositie te houden voordat u hem inschakelt.

Monteer nooit metallieke snij-elementen.
De behuizing mag nicht worden geopend.
Haal de netstekker los wanner het apparaat wordt getest, gereinigd of wanner er werkzaamheden aan de machine worden uitgevoerd of het apparaat Niet in gebruik is.
Let erop dat er zich geen vuil in de luchtopeningen befindt.
Ondanks de technische en extra veiligheidsmaatregelen is er alkijd spreke van een resterend risico bij het apparaat.
De greep droog en zuiver houden.
Vreemde voorwerpen uithetwerkgebied verwijderen
Het apparaat uitsluitend in technisch onberispelijke staat gebruiken
De beschermplaat, de draadkop en de motor steeds vrij houden van maairesten.
Het lichaam en de kleding van het snijdmechanisme verwijderd houden.
Personen, die nicht vertrouwd zijn met de trimmer,要去en de omgang oefenen met uitgeschakelde motor.
Draag doelmatige werkkleding.
Let bij het werken op een zekere stand.
Bedien het apparaat.altijd metbeide handen.
Derden buiten deGeVarenzone houden
Laat het apparaat nooit zonder toezicht.
Bij hangmaaiwerkzaamheden steeds onder de snijdmachine staan.
Bij het werken op hellingen:

■ Werk nooit op een gladde en glibberige helling.
Altijd opletten dat u stabel staat.
Altijd dwarfs ten opzichte van de helling maaken, nooit omhoog of omlaag.
Niet maaien op helling van meer dan 20^
Wees zeer voorzichtig bij het keren!

Na contact met een vreemd voorwerp:

Motor uitschakelen.
De machine controleren op schade.

De machine nicht bedieren onder invloed van alcohol, drugs of medicatie.
Er moet worden voldaan aan de veiligheids-instructies ter voorkoming van een ongeval.

Risico bij het aanraken van stroomvoerende onderdelen!

Haal de stekker meteen uit het stopcontact wonneer de verlangkabel werk beschadigd of is doorgesneden! Wij raden aan het apparaat aan te sluiten via een FI-aardlekschakelaar met een nominale lekstroom van < 30mA

De spanning van hetlichtnet in huis moet overeenstemmen met de vermeldingen voor netspanning in de Technische Gegevens; gelebruik geen andere voedingsspanning.
Gebruik alleen een verlengingskabel die geschikt is voor gebruik buitenshuis en met een minimale doorsnede van 1,5mm^2 .Wikkel een kabeltrommel.altijd helemaal af.
Beschadigde of sterk verslechterde verlen-gingskabels mogen nicht gebrukt worden.

Controller vooraf aan de ingebruikname de conditie van uw verlengingskabels.

Verlengkabel in de kabeltrekontlasting fixeren.
Stel het apparaat Niet bloot aan vocht.
Houd kinderen uit de buurt van apparaten die op het stroomnetwork杞n aangesloten.

MONTAGE

LET OP!

Het apparaat mag pas na volledige montage worden gezruikt.

Het in de beschemkap geintegreerde mes snijdt de snijddraden automatisch op de optimale lenghte.

GTE 350

1. Plaats de beschermkap op de motorkop (2-1).
2. Let erop dat de draad vrij ligt.
3. Bevestig met de bijgevoegde 4 schroeven.

GTE 450, GTE 550

1. Plaats de beschemkap op de motorkop (2-1).
2. Let erop dat de draad vrij ligt.
3. Beschermkap met de meegeleverde schro- even aan dechterzijde vastschroeven (2-1).
4. Plaats het geleidingswiel op de beschemkap en draai de schroeven vast (2-2).

Montage extra handgreep

GTE 350

1. Trek de greepbeugels van de extra handgreeplichtuitelkaar(3-1).
2. Schuif de extra handgreep op de houder (3-2).
3. Laat de extra handgreep in de vertanding vastklikken.
4. Plaats de boutenhouser en schroef de spanbout vast (3-3).

GTE 450, GTE 550

Met de tuimelaar in de extra handgreep kan de hellingshoek van de handgreep individueli worden ingesteld.

1. Schuif de houder op de schacht.
2. Trek de greepbeugels van de extra handgreeplichtuitelkaar(3-1).
3. Schuif de extra handgreep op de houder (3-2).
4. Laat de extra handgreep in de vertanding vastklikken.
5. Plaats de tuimelaar met de boutenhouder op de spanbout.
6. Schroef de spanbout zo vast dat de tuimelaar met geringe kracht kan worden bewogen (3-3).

INBEDRIJFSTELLING

LET OP!

Voor inbedrijfstelling algijd een visuèle inspectie uitvoeren.

De telescopische steel instellen

1. Voor het losmaken moet de bovenste vastzethuls ca. 180^ maar rechts worden gedraaid (4-1).
2. De telescopische steel aan de individuele li-chaamslengte aanpassen. De telescopische steel kan ca. 10 cm worden verlngd (4-2).
3. Vastzethuls vastdraaien (4-3).

Motorkop zwenken

Om bijv. de gazonranden te trimmen kan de motorkop 180^ worden gedraaid (5, 6).

1. Onderste vastzethuls losschroeven (5-1).
2. Telescopische steel 180^ draaien (5-2).
3. Vastzethuls vastschroeven (5-3, 6-1).

Motorkop buigen

Met de instelbare hellingshoek kan ook op slecht toegankelijkeplaatsen worden gemaaid, bijv. onder banken, richels e.d.

1. Vastzetknop indrukken (7-1).
2. Zet de motorkop in de gewenste hellingshoek vast (7-2).
3. Laat de vastzetknop los.

Verwijder de bescherming op de draafafsninger voor de eerste ingebruikname.

Start de grastrimmer

1. Leid de verlangkabel door de trekontlasting.
2. Verlengkabel waar aansluien op het stroomnet.
3. Neem een veilige positie in.
4. Houd het apparaat met beiden handen vast.
   Plaats hierbij de motorkop Niet op de bodem.
5. Houd met de ene hand de extra handgreep en met de andere hand de bovenste handgreep vast.
6. Druk de schakelaar in de bovenste hand-grep in en houd deze ingedrukt. Het appar-aat is geactiveerd.
7. Laat de grastrimmer een moment vrij lopen. De maaidraad worden hierbij op de juiste lenghte afgesneden.
8. Wanner de schakelaar nicht worden ingedrukt, schakelt het apparaat zich UIT.

Na het uitschakelen van het apparaat draait de draadmotorkop nog enkele seconden door.

BEDIENING

Schakel het apparaat in voordat u het gras nadert dat moet worden gemaad.
Houd het apparaatlichtaarvoren en galangzaam voorwaarts (9).
Zwenk het apparaat maar rechts en links om het gras te maaien (9).

Lang gras moet in etappes worden gemaaid.
Werk.altijd van boven (10-1, 10-2)aar beneden.

Raak met de draadkopijdens het maaien steeds weeher het gazon aan. De tipautomatiek zorgt continu voor een optimale draadlengthe.

Gebruik een plantbeschermingsbeugel om het apparaat op de juiste afstand van hindernissen te houden (11-1).

Gemaaid materiaal alleen bij stilstaande motor verwijderen.

LET OP!

De trillingswaarde tijdens het gebruik van het elektrische gereedschap kan afwijken van de geteste waarde, afhankelijk van de inzet van het apparatus.

Het apparaat magijdens de werkzaamheden Niet worden overbelast.

ONDERHOUD

VOORZICHTIG!

Gevaard door elektrische stroom!

Koppel het apparaat voor onderhoudswerkzaamheden los van het stroomnetwerk en beveilig deze gegen opnieuw inschakelen.

Trek na het gebruik de stroomkabelstekker los en controller de machine op beschadigin-gen.
Bewaar het apparaat op een plek die ontogankelijk is voor kinderen en onbevoegde personen.
Elektrische storingen mogen uitsluitend worden verholpen door geauthoriseerde, gespecialiseerde werkplaatsen.
Gebruik het apparaat nooit wanner het mes van de draadafsnijder ontbreekt of beschadigd is.
De beschermplaat, de draadkop en de motor steeds vrij houden van maairesten.
Het apparaat Niet met water afspuiten! Het binnendringen van water (ontsteking, carburateur...) kan tot storingen leiden.
Stel het apparaat nicht bloot aan vocht.
- Controller het apparaat regelmatig op een correcte toestand.
Gebruik geen schoonmaak- resp. oplosmiddelen. Het apparaat kan hierdoor onherstelbaar worden beschadigd.

De draadspoel verrangen

(reservedraadspoel GTE art.nr.112966)

1. Open met druk op de beiden vergrendelingen de afdekking (8-1).
2. Verwijder de lege draadspoel (8-2).
3. Plaats de neue draadspoel.

4. Let erop dat de veer waar is geplaatst (8-3).

5. Draden aan beiden zijden maar buiten rijgen.

6. Afdekkingplaatsen en vergrendelingen vast-klikken.

OPSLAG

Apparaat en toebehoren na elk gebruik reini-gen.

Grastrimmer aan handgreep ophangen. Hierdoor wordt de motorkop Niet onnodig belast.

Plaats de transformator op een droge plek waar deze beschermd is gegen vorst.

AFVOEREN

Gebruekte apparaten, batterijen of accu's Niet afvoeren via de vuilnisophaaldienst!

Verpakking, apparaat en accessoires zich gemaakt van recyclebare materialen en要去en ook als zodenig worden afgevoerd.

HULPBIJSTORINGEN

Storing Mogelijkeoorzaak	Oplossing
Motor loopt nicht Motorbeveiligingssschakelaar ging over tot uitschakeling. Geen netspanning aanwezig		Wacht tot de motorbeveiligings-schakelaar de trimmer weeinschakelt. Controller de zekeringen/FI-aard-lekschakelaar;That de stroomvoor-ziening controeren door een des-kundige elektrotechnicus.Verlangkabel controleren, indien nodig verwangen
Trimmer vibreert Draadspoel is vuil Draadspoel reinigen, indien nodig verwangen
	Draadspoel is leeg Draadspoel verwangenGazon slecht gemaaid
	Onvoldoende draadlenge Draadlenge instellen

Bij storingen die nicht in deze tabel worden vermeld of in geval van storingen die u Niet zich kunt oplossen, wendl u zich aan once verantwoordelijke klantenservice a.u.b.

GARANTIE

Eventuele materiaal- of fabricagefouten aan het apparaat verhelpen we gedurende de wettelijkke termijn voor garantieansprakenaar once keuze door reparatie of een vervangende levering.Deze garantietermijn worden bepaald door de wetgeving in het land, waar het apparaat is gekocht.

Onze garantieteozegging geldt enkel bij:

correcte behandeling van het apparatusat
inachtneming van de bedieningshandleiding
gebruik van originele reserveonderdelen

De garantie vervalt bij:

pogingen tot reparatie van het apparatus
technische wijzigingen aan het apparatusat
gebruik dat nicht in overeenstemming is met de bestemming

Uitgesloten van de garantie zijn:

lakschade die is veroorzaakt door normale slijtage
slijtageonderdelen, die op de kaart met reserveonderdelen zichen gekenmerkt met de omkadering [xxx xxx (x)]
verbrandingsmotoren (hiervoor gelden de aparte garantiebepalingen van de betreffende motorfabrikant)

De garantiepiode begint op de aankoop door de eerste eindgebruiker. Bepalend is de datum van het ontvangstbewijs. Bij garantieaanspraken kut u zich met deze garantieverklaring en het aankoopbewijs wenden tot de distributeur o f de bevoegde klantenservice bij u in de buurt. Met deze garantietoezegging blijven de wettelijkke aanspraken bij gebreken van de koper tegenover de verkoper onverkort van kracht.

EG-CONFORMITEITSVERKLARING

Hierbij verklaren wij dat dit product in de door ons uitgebrachte uitvoering voldoet aan de eisen vastgelegd in de geharmoniseerde EU-richlijnen, de EU-veiligheidsnormen en de standardproductspecificaties.

Product Fabrikant Gevolmachtigde

Serienummer EU-richtlijnen Geharmoniseerde normen

G130130 2006/42/EC EN 60335-1

2014/30/EU EN 50636-2-91

Geluidsniveau 2000/14/EC EN 55014-1

EN ISO 3744 2014/35/EU EN 55014-2

gemeten / gegarandeerd 2011/65/EU EN 61000-3-2

GTE 350 94 / 96 dB(A) EN 61000-3-3

GTE 450 94/96 dB(A)

GTE 550 94/96 dB(A)

Beoordelende instantie Beoordeling van conformiteit Kotz, 04.07.2016

Societe Nationale de Certification 2000/14/EC Appendix VI

(Reservetradspole GTE art. nr. 112966)

Griezegalvas noliek'sana
