BEDIENUNGSANLEITUNG GTE 550 Premium AL-KO

BETRIEBSANLEITUNG rasentrimmer 440083_c 07 | 2016

4Technische Daten 440083_c 5 TECHNISCHE DATEN

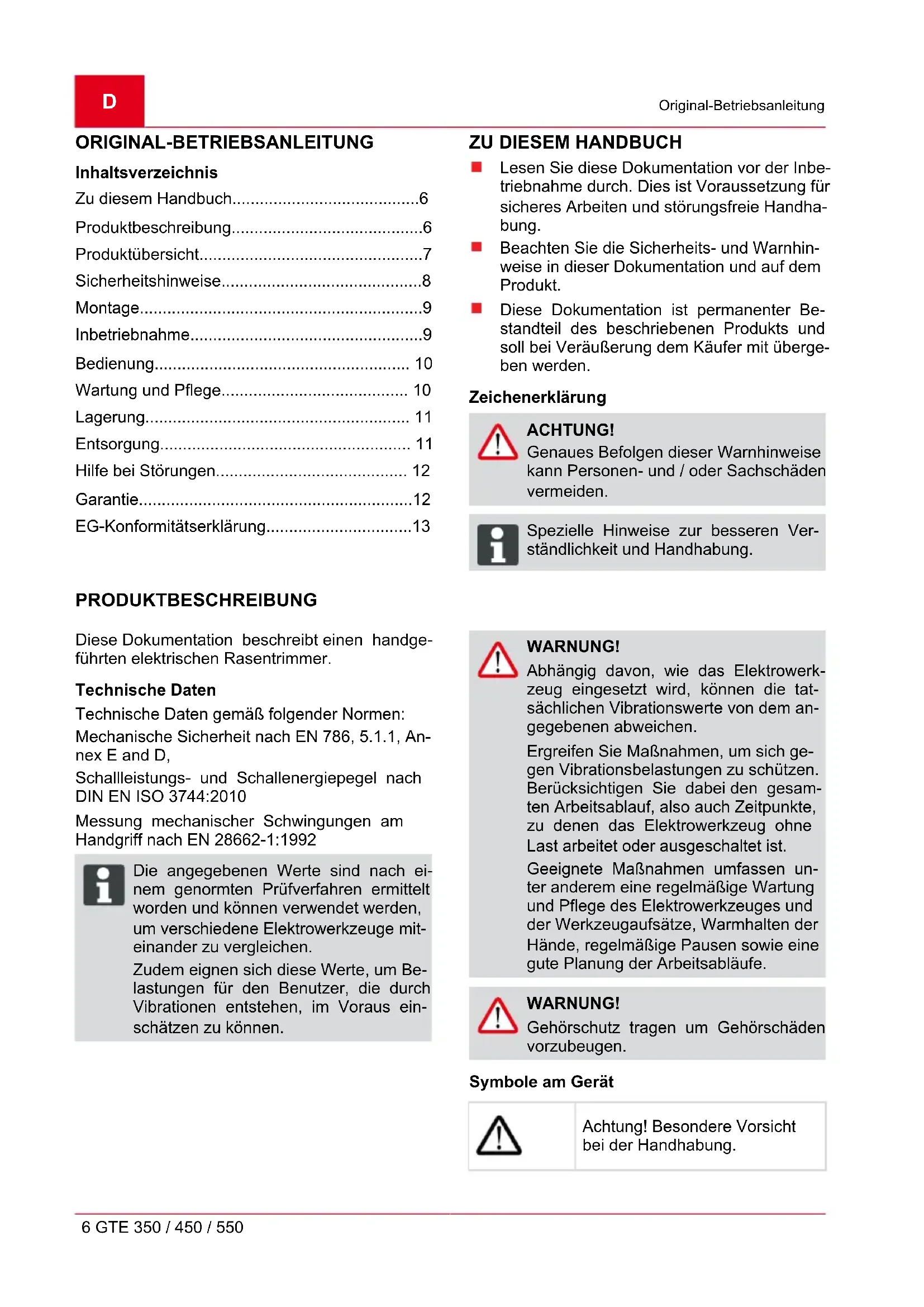

Lesen Sie diese Dokumentation vor der Inbe- triebnahme durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handha- bung. Beachten Sie die Sicherheits- und Warnhin- weise in dieser Dokumentation und auf dem Produkt. Diese Dokumentation ist permanenter Be- standteil des beschriebenen Produkts und soll bei Veräußerung dem Käufer mit überge- ben werden. Zeichenerklärung ACHTUNG! Genaues Befolgen dieser Warnhinweise kann Personen- und / oder Sachschäden vermeiden. HINWEIS Spezielle Hinweise zur besseren Ver- ständlichkeit und Handhabung. PRODUKTBESCHREIBUNG Diese Dokumentation beschreibt einen handge- führten elektrischen Rasentrimmer. Technische Daten Technische Daten gemäß folgender Normen: Mechanische Sicherheit nach EN 786, 5.1.1, An- nex E and D, Schallleistungs- und Schallenergiepegel nach

DIN EN ISO 3744:2010

Messung mechanischer Schwingungen am Handgriff nach EN 28662-1:1992 HINWEIS Die angegebenen Werte sind nach ei- nem genormten Prüfverfahren ermittelt worden und können verwendet werden, um verschiedene Elektrowerkzeuge mit- einander zu vergleichen. Zudem eignen sich diese Werte, um Be- lastungen für den Benutzer, die durch Vibrationen entstehen, im Voraus ein- schätzen zu können. WARNUNG! Abhängig davon, wie das Elektrowerk- zeug eingesetzt wird, können die tat- sächlichen Vibrationswerte von dem an- gegebenen abweichen. Ergreifen Sie Maßnahmen, um sich ge- gen Vibrationsbelastungen zu schützen. Berücksichtigen Sie dabei den gesam- ten Arbeitsablauf, also auch Zeitpunkte, zu denen das Elektrowerkzeug ohne Last arbeitet oder ausgeschaltet ist. Geeignete Maßnahmen umfassen un- ter anderem eine regelmäßige Wartung und Pflege des Elektrowerkzeuges und der Werkzeugaufsätze, Warmhalten der Hände, regelmäßige Pausen sowie eine gute Planung der Arbeitsabläufe. WARNUNG! Gehörschutz tragen um Gehörschäden vorzubeugen. Symbole am Gerät Achtung! Besondere Vorsicht bei der Handhabung.Produktbeschreibung 440083_c 7 Vor Inbetriebnahme Betriebsan- leitung lesen! Gefahr durch herausschleu- dernde Gegenstände! Dritte aus dem Gefahrenbereich fernhalten. Der Abstand zwischen dem Ge- rät und Dritten muss mindes- tens 15 m betragen. Gerät vor Regen und Nässe schützen Augen- und Gehörschutz tra- gen. Stecker sofort vom Netz tren- nen, wenn das Verlängerungs- kabel beschädigt oder durch- trennt wurde. Verstellbarer Teleskopstiel Der Rasentrimmer ist mit einem verstellbaren Te- leskopstiel ausgestattet. Damit kann das Gerät auf individuelle Körpergrößen eingestellt werden und der Motorkopf kann geschwenkt werden. Schwenkbarer und verstellbarer Schneidkopf GTE 450 und 550 sind mit einem schwenkba- ren und in der Neigung verstellbaren Schneidkopf ausgestattet. Tippautomatik Im Fadenkopf ist eine Tippautomatik (8-4) inte- griert, so dass bei laufendem Motor der Schneid- faden verlängert werden kann. Sicherheits- und Schutzeinrichtungen Kindersicherung Die Bohrung (5 mm) am Motorschutzschalter ist für ein Vorhängeschloss* vorgesehen. Das Vor- hängeschloss verhindert ein ungewolltes Auslö- sen des Gerätes.

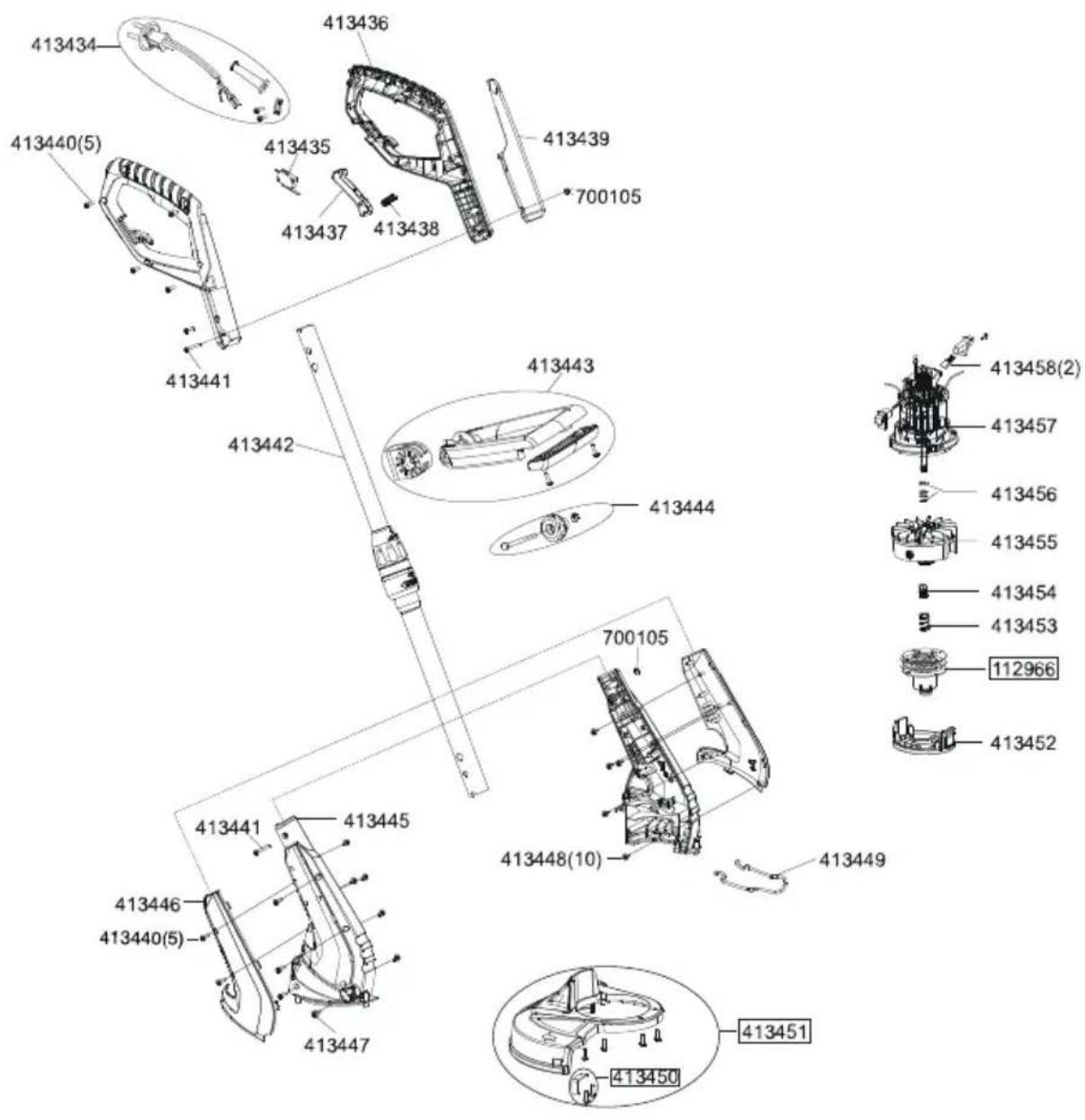

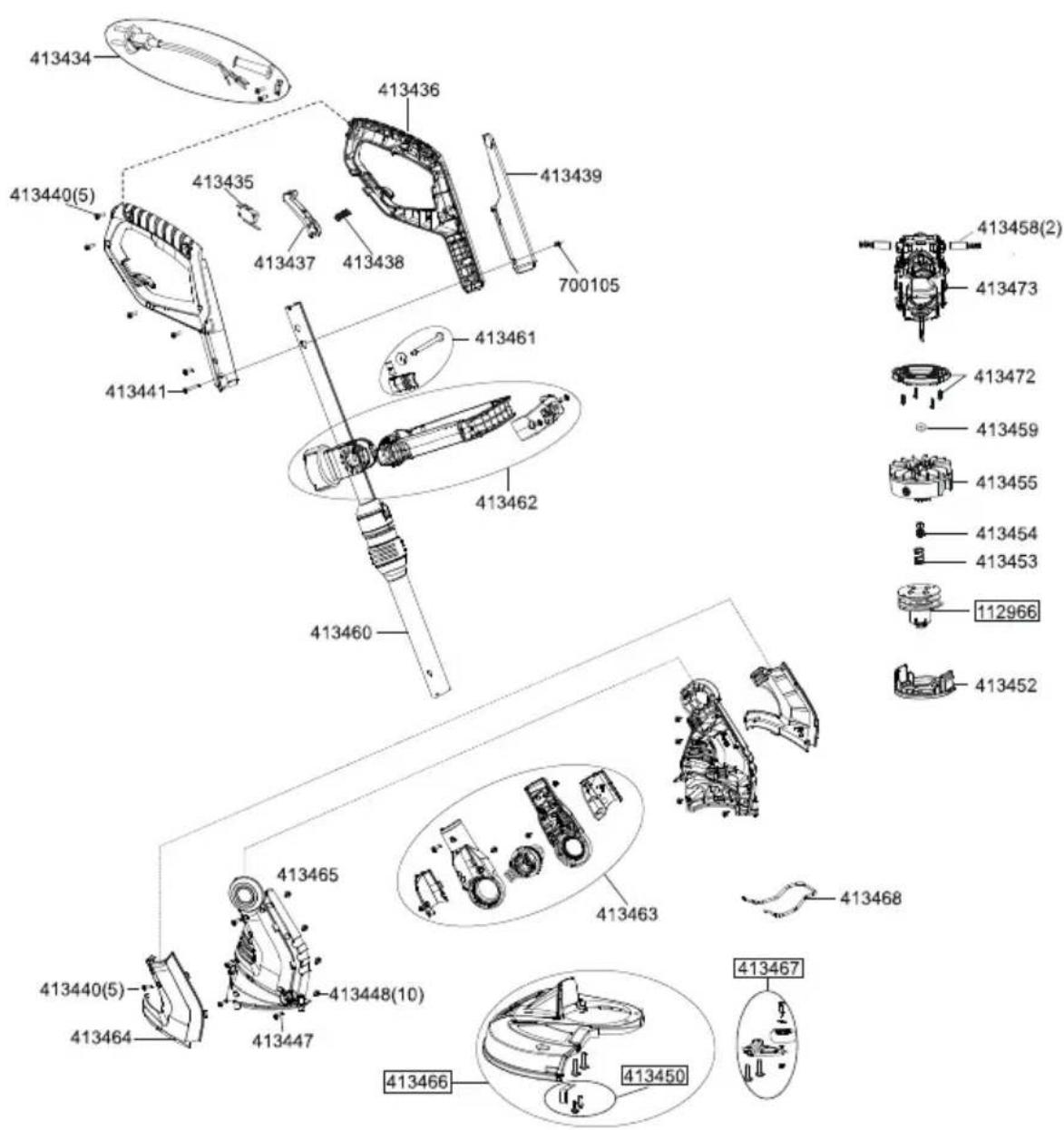

• Nicht im Lieferumfang enthalten Schutzschalter für Motor Der Rasentrimmer ist mit einem Motorschutz- schalter ausgestattet, der bei Überlastung ab- schaltet. Nach einer Abkühlphase von ca. 15 Minuten kann der Rasentrimmer wieder eingeschaltet werden. ACHTUNG! Verletzungsgefahr! Sicherheits- und Schutzeinrichtungen dürfen nicht außer Kraft gesetzt werden. Bestimmungsgemäße Verwendung Dieses Gerät ist zum Trimmen eines Rasenbo- dens im privaten Bereich bestimmt. Eine andere, darüber hinausgehende Anwendung gilt als nicht bestimmungsgemäß. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit einge- schränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfah- rung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beauf- sichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder soll- ten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. ACHTUNG! Das Gerät darf nicht im gewerblichen Einsatz betrieben werden. PRODUKTÜBERSICHT Die Produktübersicht (1) gibt einen Überblick über das Gerät. 1-1 Oberer Handgriff 1-2 Schalter mit Kindersicherung 1-3 Gerätestecker 1-4 Kabelzugentlastung 1-5 Zusatzhandgriff 1-6 Halter mit Zusatz-Fadenspule * 1-7 Teleskopstiel 1-8 Obere Führungshülse 1-9 Untere Führungshülse 1-10 Feststellknopf für Schneidkopf * 1-11 Schneidkopf mit Motor 1-12 Pflanzenschutzbügel 1-13 Führungsrad *D Sicherheitshinweise 8 Rasentrimmer GTE 350 - 450 - 550 1-14 Schutzschild mit Fadenabschneider 1-15 Fadenspule

• gerätespezifisch SICHERHEITSHINWEISE ACHTUNG! Die Rotation der Schneidwerkzeuge dauert nach dem Abschalten des Motors noch an. Netz- und Verlängerungsleitungen vor dem Gebrauch auf Anzeichen von Beschädigun- gen oder Alterung überprüfen Verlängerungsleitungen von den Schneid- werkzeugen fernhalten. Wird die Leitung während des Gebrauchs beschädigt, sofort vom Netz trennen. DIE

LEITUNG NICHT BERÜHREN, BEVOR SIE

VOM NETZ GETRENNT IST. Geeignete Kleidung, Augenschutz und Hand- schuhe tragen Niemals Kindern oder nicht eingewiesenen Personen den Betrieb oder die Wartung der Maschine erlauben. Örtliche Bestimmungen können das Mindestalter der Bedienungsper- son festlegen Gebrauch der Maschine unterbrechen, wenn Personen, vor allem Kinder - oder Haustiere in der Nähe sind. Nur bei Tageslicht oder bei guter künstlicher Beleuchtung mähen. Vor Inbetriebnahme der Maschine und nach irgendwelchem Aufprall, Maschine auf Anzei- chen von Verschleiß oder Beschädigung prü- fen und notwendige Reparaturen durchfüh- ren lassen. Gerät niemals mit beschädigten oder fehlen- den Schutzeinrichtungen benutzen. Immer Hände und Füße von der Schneidein- richtung entfernt halten, vor allem beim Ein- schalten des Motors. Verletzungsgefahr besteht durch jede Ein- richtung, die zum Abschneiden der Faden- länge dient. Nach dem Herausziehen eines neuen Fa- dens die Maschine immer in ihrer normale Ar- beitsposition halten, bevor sie eingeschaltet wird. Nie metallische Schneidelemente montieren. Nur Original-Ersatzteile und Original-Zube- hör verwenden. Netzstecker abziehen vor Prüfungen, Reini- gungen oder Arbeiten an der Maschine und wenn sie nicht im Gebrauch ist. Darauf achten, dass Luftöffnungen frei von Verschmutzungen sind. Trotz der technischen und ergänzenden Schutzmaßnahmen verbleibt immer ein Rest- risiko beim Arbeiten mit der Maschine. Griffe trocken und sauber halten. Fremdkörper im Arbeitsbereich entfernen. Gerät nur in technisch einwandfreiem Zu- stand benutzen. Schutzschild, Fadenkopf und Motor immer frei von Mährückständen halten. Körper und Kleidung vom Schneidwerk fern- halten. Personen, die mit dem Trimmer nicht vertraut sind, sollten den Umgang bei ausgeschalte- tem Motor üben. Zweckmäßige Arbeitskleidung tragen. Beim Arbeiten auf sicheren Stand achten Gerät immer beidhändig bedienen. Dritte aus dem Gefahrenbereich fernhalten. Gerät nicht unbeaufsichtigt lassen. Bei Mäharbeiten am Hang immer unterhalb der Schneidvorrichtung stehen. Bei Arbeiten am Hang: Niemals an einem glatten und rutschigen Abhang arbeiten. Immer auf sicheren Stand achten. Immer quer zum Hang mähen, niemals auf- oder abwärts. Nicht an Hängen mit mehr als 10° Neigung arbeiten! Besondere Vorsicht beim Wenden! Nach Kontakt mit einem Fremdkörper: Motor ausschalten. Gerät auf Schäden prüfen. Gerät nicht unter Einfluss von Alkohol, Dro- gen oder Medikamenten bedienen. Die Unfallverhütungsvorschriften sind einzu- halten.Sicherheitshinweise 440083_c 9 Elektrische Sicherheit VORSICHT! Gefahr beim Berühren spannungs- führender Teile! Stecker sofort vom Netz trennen, wenn das Verlängerungskabel beschä- digt oder durchtrennt wurde! Wir emp- fehlen den Anschluss über einen FI- Schutzschalter mit einem Nennfehler- strom < 30 mA. Die Haus-Netzspannung muss mit den Anga- ben zur Netzspannung in den Technischen Daten übereinstimmen, keine andere Versor- gungsspannung verwenden. Nur Verlängerungskabel verwenden, die für den Gebrauch im Freien vorgesehen sind - Mindestquerschnitt 1,5 mm

. Kabeltrommeln immer vollständig abrollen. Beschädigte oder brüchige Verlängerungs- kabel dürfen nicht verwendet werden.

Kontrollieren Sie vor jeder Inbetrieb- nahme den Zustand ihres Verlänge- rungskabels. Verlängerungskabel in der Kabelzugentlas- tung fixieren. Gerät nicht Nässe oder Feuchtigkeit ausset- zen. Kinder sind von den an das Stromnetz ange- schlossenen Geräten fernzuhalten. MONTAGE ACHTUNG! Das Gerät darf erst nach vollständiger Montage betrieben werden. Schutzschild montieren HINWEIS Das im Schutzschild integrierte Mes- ser schneidet den Schneidfaden auto- matisch auf die optimale Länge. GTE 350

1. Schutzschild auf den Schneidkopf setzen

2. Darauf achten, dass der Faden frei liegt.

3. Mit den beiliegenden 4 Schrauben befesti-

gen. GTE 450, GTE 550

1. Schutzschild auf den Schneidkopf setzen

2. Darauf achten, dass der Faden frei liegt.

3. Schutzschild mit den mitgelieferten Schrau-

ben hinten festschrauben (2-1).

4. Führungsrad auf Schutzhaube aufsetzen und

Schrauben festschrauben (2-2). Montage Zusatzgriff GTE 350

1. Die Griffbügel des Zusatzgriffs leicht ausein-

2. Zusatzgriff auf die Halterung schieben (3-2).

3. Zusatzgriff in der Verzahnung einrasten.

4. Bolzenhalterung aufsetzen und Spannbolzen

festschrauben (3-3). GTE 450, GTE 550 Mit dem Kipphebel im Zusatzgriff kann die Nei- gung des Griffs individuell angepasst werden.

1. Halterung auf Schaft schieben.

2. Die Griffbügel des Zusatzgriffs leicht ausein-

3. Zusatzgriff auf die Halterung schieben (3-2).

4. Zusatzgriff in der Verzahnung einrasten.

5. Kipphebel mit Bolzenhalterung auf den

6. Spannbolzen so festschrauben, dass der

Kipphebel mit wenig Kraftaufwand bewegt werden kann (3-3). INBETRIEBNAHME ACHTUNG! Vor Inbetriebnahme immer eine Sicht- kontrolle durchführen. Teleskopstiel verstellen

1. Zum Lösen die obere Feststellhülse um ca.

180° nach rechts drehen (4-1).

2. Teleskopstiel individuell zur Körpergröße ein-

stellen. Der Teleskopstiel kann um ca. 10 cm verlängert werden (4-2).

3. Feststellhülse festdrehen (4-3).

Schneidkopf schwenken Um z. B. Rasenkanten zu trimmen, kann der Schneidkopf um 180° geschwenkt werden (5, 6).D Inbetriebnahme 10 Rasentrimmer GTE 350 - 450 - 550

1. Untere Feststellhülse losschrauben (5-1).

2. Teleskopstiel um 180° drehen (5-2).

3. Feststellhülse festschrauben (5-3, 6-1).

Schneidkopf neigen Mit verändertem Neigungswinkel kann auch an unzugänglichen Stellen getrimmt werde, z. B. un- ter Bänken, Vorsprüngen, etc.

1. Feststellknopf drücken (7-1).

2. Schneidkopf in der gewünschten Neigung

3. Feststellknopf loslassen.

HINWEIS Schutz am Fadenabschneider vor der ersten Inbetriebnahme entfernen. Rasentrimmer starten

1. Das Verlängerungskabel durch die Zugent-

2. Verlängerungskabel mit dem Stromnetz ver-

3. Einen sicheren Stand einnehmen.

4. Das Gerät mit beiden Händen halten. Dabei

den Schneidkopf nicht auf dem Boden aufset- zen.

5. Mit einer Hand den Zusatzgriff, mit der ande-

ren Hand den oberen Griff umfassen.

6. Schalter im oberen Griff drücken und festhal-

ten. Das Gerät läuft.

7. Den Rasentrimmer einige Augenblicke im

Leerlauf laufen lassen. Der Schneidfaden wird dabei auf die richtige Länge abgeschnit- ten.

8. Wird der Schalter losgelassen, schaltet das

Gerät ab. HINWEIS Nach dem Ausschalten des Geräts dreht der Fadenschneidkopf noch einige Se- kunden nach. BEDIENUNG Gerät einschalten, bevor Sie sich dem zu schneidenden Gras nähern. Gerät leicht nach vorne neigen, langsam vor- gehen (9). Gerät nach rechts und links schwenken, um das Gras zu schneiden (9). Langes Gras muss schichtweise getrimmt wer- den. Immer von oben (10-1, 10-2) nach unten vor- gehen. HINWEIS Fadenkopf beim Arbeiten immer wieder auf den Rasen tippen. Die Tippautomatik sorgt stets für eine optimale Fadenlänge. Pflanzenschutzbügel verwenden, um das Gerät auf die richtige Distanz zu Hindernis- sen zu halten (11-1). Schnittgut nur bei stehendem Motor entfer- nen. ACHTUNG! Der Vibrationswert während des Ge- brauchs des Elektrowerkzeuges kann sich vom ausgewiesenen Wert unter- scheiden, je nach Einsatz des Gerätes. Gerät während der Arbeit nicht überbean- spruchen.

VORSICHT! Gefahr durch elektrischen Strom! Trennen Sie vor allen Wartungs- und Pflegemaßnahmen das Gerät vom Netz und sichern Sie es gegen Wiederein- schalten. Nach dem Gebrauch Netzstecker ziehen und Maschine auf Beschädigung überprüfen Gerät unzugänglich für Kinder und unbefugte Personen lagern. Elektrische Störungen nur von autorisierten Fachwerkstätten beheben lassen. Gerät nie verwenden wenn die Klinge des Fa- denabschneiders fehlt oder beschädigt ist. Schutzschild, Fadenkopf und Motor immer frei von Mährückständen halten. Gerät nicht mit Wasser abspritzen! Eindrin- gendes Wasser (Zündanlage, Vergaser...) kann zu Störungen führen. Gerät nicht Nässe oder Feuchtigkeit ausset- zen. Gerät in regelmäßigen Zeitabständen auf ordnungsgemäßen Zustand überprüfen. Keine Reinigungs- bzw. Lösungsmittel ver- wenden. Das Gerät kann damit irreparabel beschädigt werden. Fadenspule austauschen (Ersatzfadenspule GTE Art. Nr. 112966)

1. Mit Druck auf die beiden Arretierungen die

Abdeckung öffnen (8-1).

2. Leere Fadenspule entfernen (8-2).Lagerung

3. Neue Fadenspule einsetzen.

4. Darauf achten, dass die Feder wieder einge-

5. Faden an beiden Seiten nach außen fädeln.

6. Abdeckung aufsetzen und Arretierungen ein-

rasten. LAGERUNG Gerät und seine Zubehörteile nach jeder Be- nutzung reinigen. HINWEIS Rasentrimmer am Griff aufhängen. Da- durch wird der Schneidkopf nicht unnötig belastet. Gerät an einem trockenen, frostsicheren Ort lagern. ENTSORGUNG Ausgediente Geräte, Batterien oder Akkus nicht über den Hausmüll ent- sorgen! Verpackung, Gerät und Zubehör sind aus recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen.D Hilfe bei Störungen 12 Rasentrimmer GTE 350 - 450 - 550

Störung Mögliche Ursache Lösung Motor läuft nicht Motorschutzschalter hat abge- schaltet Keine Netzspannung vorhanden Warten, bis der Motorschutzschal- ter den Trimmer wieder einschal- tet. Sicherungen / FI-Schutzschalter prüfen, Stromversorgung von Elek- trofachkraft prüfen lassen Verlängerungskabel prüfen, wenn nötig neues verwenden Trimmer vibriert Fadenspule ist verschmutzt Fadenspule reinigen, wenn nötig ersetzen Fadenspule ist leer Fadenspule wechselnRasen schlecht geschnit- ten Unzureichende Fadenlänge Fadenlänge einstellen HINWEIS Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder die Sie nicht selbst beheben können, wenden Sie sich bitte an unseren zuständigen Kundendienst. GARANTIE Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjäh- rungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde. Unsere Garantiezusage gilt nur bei: beachten dieser Bedienungsanleitung sachgemäßer Behandlung verwenden von Original-Ersatzteilen Die Garantie erlischt bei: eigenmächtigen Reparaturversuchen eigenmächtigen technischen Veränderungen nicht bestimmungsgemäßer Verwendung Von der Garantie ausgeschlossen sind: Lackschäden, die auf normale Abnutzung zurückzuführen sind Verschleißteile, die auf der Ersatzteilkarte mit Rahmen [xxx xxx (x)] gekennzeichnet sind Verbrennungsmotoren (hier gelten die Garantiebestimmungen der jeweiligen Motorenhersteller) Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. Maßgebend ist das Datum auf dem Kaufbeleg. Wenden Sie sich bitte mit dieser Erklärung und dem Original-Kaufbeleg an Ihren Händ- ler oder die nächste autorisierte Kundendienststelle. Die gesetzlichen Mängelansprüche des Käufers gegenüber dem Verkäufer bleiben durch diese Erklärung unberührt.EG-Konformitätserklärung 440083_c 13

EG-KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir, dass dieses Produkt in der von uns in Verkehr gebrachten Ausführung, den Anforderungen der harmonisierten EU- Richtlinien, EU-Sicherheitsstandards und den produktspezifischen Standards entspricht. Produkt Hersteller Bevollmächtigter Rasentrimmer, elektrisch Typ GTE 350 GTE 450 GTE 550 AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz Seriennummer EU-Richtlinien Harmonisierte Normen G130130 Schallleistungspegel EN ISO 3744 gemessen / garantiert GTE 350 94 / 96 dB(A) GTE 450 94 / 96 dB(A) GTE 550 94 / 96 dB(A) 2006/42/EC 2014/30/EU 2000/14/EC 2014/35/EU 2011/65/EU EN 60335-1 EN 50636-2-91 EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 Benannte Stelle Société Nationale de Certification et d'Homologation No. 0499 Konformitätsbewertung 2000/14/EC Appendix VI Kötz, 04.07.2016 Wolfgang Hergeth Managing Directoren Original user instructions 14 GTE 350 / 450 / 550
