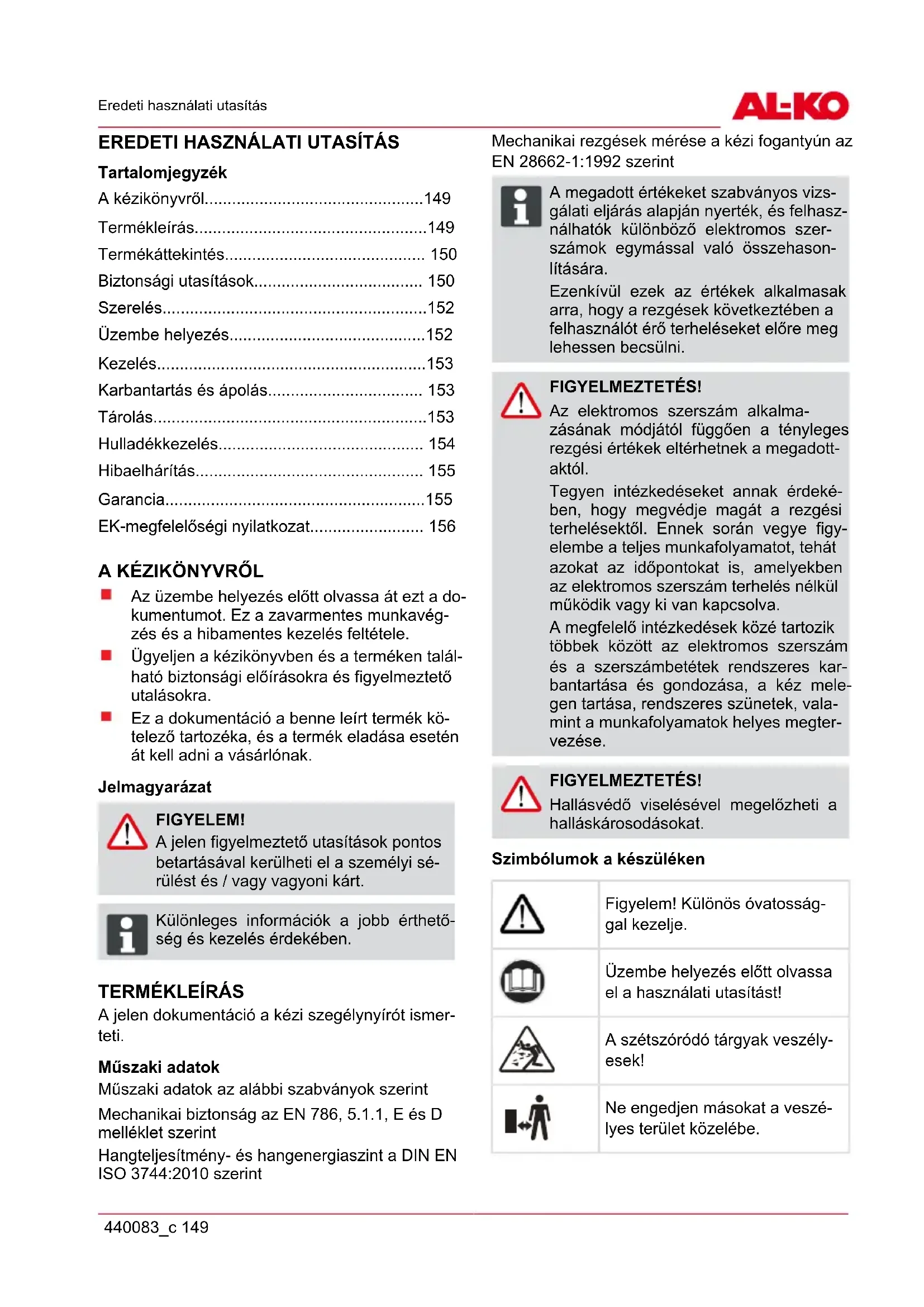

HASZNÁLATI ÚTMUTATÓ GTE 550 Premium AL-KO

Az üzembe helyezés előtt olvassa át ezt a do- kumentumot. Ez a zavarmentes munkavég- zés és a hibamentes kezelés feltétele. Ügyeljen a kézikönyvben és a terméken talál- ható biztonsági előírásokra és figyelmeztető utalásokra. Ez a dokumentáció a benne leírt termék kö- telező tartozéka, és a termék eladása esetén át kell adni a vásárlónak. Jelmagyarázat FIGYELEM! A jelen figyelmeztető utasítások pontos betartásával kerülheti el a személyi sé- rülést és / vagy vagyoni kárt. ADVICE Különleges információk a jobb érthető- ség és kezelés érdekében.

A jelen dokumentáció a kézi szegélynyírót ismer- teti. Műszaki adatok Műszaki adatok az alábbi szabványok szerint Mechanikai biztonság az EN 786, 5.1.1, E és D melléklet szerint Hangteljesítmény- és hangenergiaszint a DIN EN ISO 3744:2010 szerint Mechanikai rezgések mérése a kézi fogantyún az EN 28662-1:1992 szerint ADVICE A megadott értékeket szabványos vizs- gálati eljárás alapján nyerték, és felhasz- nálhatók különböző elektromos szer- számok egymással való összehason- lítására. Ezenkívül ezek az értékek alkalmasak arra, hogy a rezgések következtében a felhasználót érő terheléseket előre meg lehessen becsülni. FIGYELMEZTETÉS! Az elektromos szerszám alkalma- zásának módjától függően a tényleges rezgési értékek eltérhetnek a megadott- aktól. Tegyen intézkedéseket annak érdeké- ben, hogy megvédje magát a rezgési terhelésektől. Ennek során vegye figy- elembe a teljes munkafolyamatot, tehát azokat az időpontokat is, amelyekben az elektromos szerszám terhelés nélkül működik vagy ki van kapcsolva. A megfelelő intézkedések közé tartozik többek között az elektromos szerszám és a szerszámbetétek rendszeres kar- bantartása és gondozása, a kéz mele- gen tartása, rendszeres szünetek, vala- mint a munkafolyamatok helyes megter- vezése. FIGYELMEZTETÉS! Hallásvédő viselésével megelőzheti a halláskárosodásokat. Szimbólumok a készüléken Figyelem! Különös óvatosság- gal kezelje. Üzembe helyezés előtt olvassa el a használati utasítást! A szétszóródó tárgyak veszély- esek! Ne engedjen másokat a veszé- lyes terület közelébe.hu Termékleírás 150 GTE 350 / 450 / 550 A készülék és egy harmadik, külső személy között legalább 15 m távolság legyen. A készüléket ne tegye ki ned- vességnek vagy nyirkosságnak. Viseljen védőszemüveget, védősisakot és fülvédőt. Azonnal válassza le a hálózat- ról a berendezést, ha megsérült vagy elszakadt az elektromos kábel! Állítható teleszkópos kar A szegélynyíróhoz állítható teleszkópos kar tarto- zik. Ennek segítségével a készülék beállítható az egyéni testmagassághoz, és a motor elforgat- ható. Elforgatható és dönthető vágófej A GTE 450-hez és 550-hez elforgatható és dönt- hető vágófej tartozik. Tipp-automatika A damilfejhez tipp-automatika (8-4) tartozik, ami által a vágódamil működő motor mellett meghoss- zabbítható. Biztonsági és védőberendezések Gyermekzár A motorvédő kapcsolón lévő furat (5 mm) egy la- kathoz* szolgál. A lakat megakadályozza a kés- zülék akaratlan bekapcsolását.

• Nem tartozék Motorvédő kapcsoló A szegélynyíróhoz motorvédő kapcsoló tartozik, amely túlterhelés esetén kikapcsol. Kb. 15 perces lehűlési idő után a szegélynyíró újra bekapcsolható. FIGYELEM! Sérülésveszély! A biztonsági és védőberendezéseket nem szabad üzemen kívül helyezni. Rendeltetésszerű használat Ez a készülék magántulajdonú telkek gyepterüle- tének nyírására alkalmas. Más, ettől eltérő hasz- nálata nem rendeltetésszerűnek minősül. Ezt a készüléket korlátozott fizikai, érzéks- zervi vagy szellemi képességekkel rendel- kező személyek (beleértve a gyermekeket), továbbá kellő tapasztalatokkal vagy isme- retekkel nem rendelkező személyek nem használhatják, kivéve a biztonságukért fel- elős személy felügyeletével, vagy ha e sze- mélytől útmutatást kapnak a készülék hasz- nálatának módjára vonatkozóan. A gyerme- kekre vigyázni kell, nehogy játsszanak a kés- zülékkel. FIGYELEM! A készülék nem működtethető ipari kör- nyezetben.

A termékösszefoglaló (1) áttekintést ad a kés- zülékről. 1-1 Felső fogantyú 1-2 Kapcsoló gyermekzárral 1-3 Hálózati dugó 1-4 Kábel-tehermentesítő 1-5 Kiegészítő fogantyú 1-6 Tartó pótszálorsóval * 1-7 Teleszkópos kar 1-8 Felső vezetőhüvely 1-9 Alsó vezetőhüvely 1-10 A vágófej rögzítőgombja * 1-11 Vágófej motorral 1-12 Növényvédő kengyel 1-13 Vezetőkerék * 1-14 Védőpajzs szállevágóval 1-15 Szálorsó

FIGYELEM! A vágószerszámok a motor kikapc- solása után is még tovább forognak.Biztonsági utasítások 440083_c 151 A hálózati és a hosszabbítóvezetéket hasz- nálat előtt ellenőrizze, hogy nem látszanak-e rajtuk sérülések vagy az öregedés jelei. A hosszabbítóvezetékeket tartsa távol a vágószerszámoktól. Ha a vezeték használat közben megsérül, azonnal válassza le a hálózatról. NE ÉRJEN A VEZETÉKHEZ, MIELŐTT LEVÁLASZTJA A HÁLÓZATRÓL. Mindig megfelelő ruházatban dolgozzon, vi- seljen szemvédőt és kesztyűt A gép működtetését és karbantartását so- hase engedje meg gyermekek és be nem tanított személyek számára. Helyi előírások meghatározhatják a kezelőszemély minimá- lis életkorát. Szakítsa meg a gép használatát, ha szemé- lyek – főleg gyermekek – vagy háziállatok vannak a közelben. Csak nappali fénynél vagy mesterséges világítás mellett végezzen szegélynyírást. A gép üzembe helyezése előtt és esetleges ütődés után ellenőrizze a gépet, hogy nem látszanak-e rajta kopás vagy sérülés jelei, és végeztesse el a szükséges javításokat. A készüléket sohase használja sérült vagy hiányzó védőberendezésekkel. A kezét és lábát mindig, de különösen a mo- tor bekapcsolása után tartsa távol a vágóbe- rendezéstől. A szál levágására szolgáló berendezések sé- rülésveszélyesek. Új szál kihúzása után a gépet mindig tartsa a rendes munkahelyzetében, mielőtt bekap- csolja. Sohase szereljen fém vágóelemeket. Csak eredeti alkatrészeket és az eredeti tartozékokat. Húzza ki a hálózati dugót a gép ellenőrzése, tisztítása során, ha a gépen munkát végez- nek, vagy ha nincs használatban. Ügyeljen arra, hogy a szellőzőnyílásokon ne legyen szennyeződés. A műszaki és kiegészítő óvintézkedések elle- nére a géppel végzett munkáknál mindig fen- náll a maradék kockázat. A fogantyúkat tartsa tisztán és szárazon. Távolítsa el az idegen tárgyakat a munkate- rületről. A berendezést csak akkor használja, ha műs- zakilag kifogástalan állapotban van. A védőpajzsot, a zsinórfejet és a motort min- dig tisztítsa meg a kaszálás során rátapadt anyagoktól. A testét és ruházatát tartsa távol a vágószer- kezettől. A fűnyíró használatában nem járatos szemé- lyek a kezelést kikapcsolt motor mellett gya- korolják. Viseljen célszerű munkaruházatot. Munkavégzés közben ügyeljen arra, hogy biztonságosan álljon. A készüléket minden esetben két kézzel ke- zelje! Ne engedjen másokat a veszélyes terület kö- zelébe. A készüléket tilos felügyelet nélkül hagyni. Ha lejtőn kaszál, mindig a vágószerkezet szintje alatt álljon. Lejtőn történő munka során: Soha ne dolgozzon a sima és csúszós lejtőn. Mindig ügyeljen a biztos állásra. Mindig keresztbe nyírja a lejtőn a füvet, soha ne fel-le irányban. Ne nyírja a füvet 20°-nál nagyobb dőlésszögű lejtőn! Forduláskor legyen nagyon óvatos! Ha a gép idegen testtel érintkezik: Kapcsolja ki a motort. Ellenőrizze, nem sérült-e meg a kés- zülék. A készüléket ne használja, ha alkohol, kábítószerek vagy gyógyszerek hatása alatt áll. Tartsa be a baleset-megelőzési előírásokat. Elektromos biztonság VIGYÁZAT! Az elektromos vezető anyagból kés- zült alkatrészek megérintése veszélyt jelenthet. Azonnal válassza le a hálózatról a be- rendezést, ha megsérült vagy elszakadt az elektromos kábel! Az elektromos cs- atlakoztatásnál ajánlott olyan FI-relé be- kötése, amelynek névleges áramértéke < 30 mA.hu Biztonsági utasítások 152 GTE 350 / 450 / 550 A házi hálózati feszültségnek meg kell egy- eznie a műszaki adatokban leírt hálózati fes- zültséggel, nem szabad egyéb más tápfes- zültséget használni. Kizárólag kültéri hosszabbító kábelt használ- jon, a minimális átmérő: 1,5 mm

. A kábelte- kercset mindig teljesen tekerje le. Sérült vagy megtört hosszabbító kábel hasz- nálata tilos.

Minden üzembe helyezés előtt ellenő- rizze a hosszabbító kábel állapotát. A hosszabbítóvezetéket rögzítse a kábel-te- hermentesítőben. A készüléket ne tegye ki nedvességnek vagy nyirkosságnak. A gyermekeket tartsa távol az elektromos hálózathoz csatlakoztatott készülékektől. SZERELÉS FIGYELEM! A készülék csak teljes összeszerelése után üzemeltethető. Védőpajzs felszerelése ADVICE A védősapkába beépített kés a vágóz- sinórt automatikusan a megengedett hosszúságúra szabja le. GTE 350

1. A védőpajzsot helyezze fel a vágófejre (2-1).

2. Ügyeljen arra, hogy a szál szabadon legyen.

3. Rögzítse a mellékelt 4 csavarral.

1. A védőpajzsot helyezze fel a vágófejre (2-1).

2. Ügyeljen arra, hogy a szál szabadon legyen.

3. A védőpajzsot rögzítse hátul a hozzáadott cs-

4. A vezetőkerekeket helyezze fel a védőburko-

latra, és rögzítse a csavarokkal (2-2). A kiegészítő fogantyú felszerelése GTE 350

1. A kiegészítő fogantyú fogantyúkengyelét

kissé húzza szét (3-1).

2. A kiegészítő fogantyút tolja a tartóra (3-2).

3. A kiegészítő fogantyút kattintsa rá a foga-

4. Helyezze fel a csavaros tartót, és a feszítőcs-

avart csavarja be (3-3). GTE 450, GTE 550 A kiegészítő fogantyúban lévő billenő emeltyűvel a fogantyú dőlése egyénileg beállítható.

1. A tartót tolja rá a szárra.

2. A kiegészítő fogantyú fogantyúkengyelét

kissé húzza szét (3-1).

3. A kiegészítő fogantyút tolja a tartóra (3-2).

4. A kiegészítő fogantyút kattintsa rá a foga-

5. A billenő emeltyűt a csavaros tartóval hely-

ezze rá a feszítőcsavarra.

6. A feszítőcsavart oly módon csavarja be, hogy

a billenő emeltyűt kevés erőkifejtéssel lehes- sen mozgatni (3-3).

FIGYELEM! Üzembe helyezés előtt szemrevétele- zéssel mindig ellenőrizze a készüléket. A teleszkópos kar beállítása

1. Kilazításhoz a felső rögzítőhüvelyt kb. 180°-

kal forgassa el jobbra (4-1).

2. A teleszkópos kar egyéni beállítása a testma-

gassághoz. A teleszkópos kar kb. 10 cm-rel meghosszabbítható (4-2).

3. A rögzítőhüvelyt húzza meg (4-3).

A vágófej elforgatása A gyepszegély nyírásához a vágófej 180°-kal elf- orgatható (5, 6).

1. Az alsó rögzítőhüvelyt csavarja ki (5-1).

2. A teleszkópos kart 180°-kal forgassa el (5-2).

3. A rögzítőhüvelyt csavarja be (5-3, 6-1).

A vágófej megdöntése A dőlésszög megváltoztatásával nem hozzáfér- hető helyeken is végezhet fűnyírást, pl. padok, kiszögellések stb. alatt

1. A rögzítőhüvelyt nyomja meg (7-1).

2. A vágófejet a kívánt dőlésszögben kattintsa

3. A rögzítőgombot engedje el.

ADVICE A szálvágó burkolatát az első használat előtt távolítsa el. A fűnyíró indításaÜzembe helyezés 440083_c 153

1. A hosszabbítóvezetéket vezesse át a ká-

bel-tehermentesítőn.

2. A hosszabbítóvezetéket csatlakoztassa az

elektromos hálózathoz.

4. A készüléket két kézzel tartsa. A vágófejet ne

5. Az egyik kezével a kiegészítő fogantyút, a

másik kezével a felső fogantyút fogja meg.

6. A felső fogantyúban lévő kapcsolót nyomja

meg és tartsa lenyomva. A készülék működik.

7. A szegélynyírót néhány pillanatig üresjárat-

ban járassa. Eközben a gép a vágószálat a megfelelő hosszúságra vágja le.

8. Ha a kapcsolót elengedi, a készülék kikapc-

solódik. ADVICE A készülék kikapcsolása után a szál- vágófej még néhány másodpercig forog. KEZELÉS Mielőtt a nyírandó fűhöz közeledik, a kés- züléket kapcsolja be. A készüléket kissé előredöntve, lassan hal- adjon (9). A fű nyírásához a készüléket jobbra és balra forgassa (9). A hosszú füvet rétegenként kell nyírni. Mindig fen- tről (10-1, 10-2) lefelé haladjon. ADVICE A munka során a damilfejet időnként érintse hozzá a fűhöz. A tipp-automatika mindig gondoskodik az optimális szál- hosszról. A készüléket a növényvédő kengyel segítsé- gével tarthatja megfelelő távolságban az aka- dályoktól (11-1). A levágott füvet csak álló motornál távolítsa el. FIGYELEM! A szerszám használata közben, a fel- használás jellegétől függően a rezgés el- térhet a megálla-pított értéktől. A készüléket a munka során ne erőltesse túl.

KARBANTARTÁS ÉS ÁPOLÁS

VIGYÁZAT! Elektromos áram veszélye! Minden karbantartási és gondozási lé- pés előtt válassza le a berendezést a hálózatról, és akadályozza meg az ismé- telt bekapcsolást. Használat után húzza ki a hálózati dugót, és ellenőrizze, hogy nincs-e sérülés a gépen. A készüléket száraz állapotban, gyermekek és illetéktelen személyektől távol tárolja. Az elektromos meghibásodásokat csak en- gedélyezett szakműhelyekkel javíttassa. A készüléket sohase használja, ha a szál- vágó pengéje hiányzik vagy sérült. A védőpajzsot, a zsinórfejet és a motort min- dig tisztítsa meg a kaszálás során rátapadt anyagoktól. Ne permetezze vízzel! Vízzáróság (gyújtás, karburátor ...) vezethet hibákat. A készüléket ne tegye ki nedvességnek vagy nyirkosságnak. Rendszeresen ellenőrizze a készülék előírásszerű állapotát. Ne használjon tisztító-, ill. oldószereket. Ez- zel helyrehozhatatlan kárt okozhat a kés- zülékben. A szálorsó cseréje (Tartalék GTE damilfej cikkszám 112966)

1. A burkolatot a két reteszt megnyomva nyissa

2. Az üres szálorsót vegye ki (8-2).

3. Helyezzen be új szálorsót.

4. Ügyeljen rá, hogy a rugó legyen visszahely-

5. A szálat mindkét oldalon kifelé fűzze.

6. A fedelet helyezze fel, és a reteszeket katt-

A készüléket és a tartozékokat minden hasz- nálat után tisztítsa meg. ADVICE A szegélynyírót a fogantyújánál fogva akassza fel. Ily módon a vágófejet nem terheli szükségtelenül. A készüléket tárolja száraz, fagymentes helyen.hu Hulladékkezelés 154 GTE 350 / 450 / 550

A használaton kívüli berendezéseket, elemeket és akkumulátorokat ne hely- ezze a háztartási hulladék közé! A csomagolás, a gép és a tartozékok újrahasznosítható anyagokból készültek, ezért ennek megfelelően kell elvégezni a hulladékkezelésüket.Hibaelhárítás 440083_c 155

Hiba Lehetséges ok Megoldás A motor nem jár Lekapcsolt a motorvédő kapcsoló. Nincs hálózati feszültség Várjon, amíg a motorvédő kapc- soló ismét bekapcsolja a szegé- lynyírót. Ellenőrizze a biztosítékokat / az FI- védőkapcsolót, az áramellátást pe- dig ellenőriztesse villamossági sz- akemberrel Ellenőrizze a hosszabbítóveze- téket, szükség esetén használjon újat A szegélynyíró vibrál A szálorsó elszennyeződött A szálorsót tisztítsa meg, szükség esetén cserélje ki A szálorsó üres Cserélje ki a szálorsótA gyep rosszul van le- vágva Elégtelen szálhossz Állítsa be a szálhosszt ADVICE Olyan hibák esetében, amelyek nem szerepelnek ebben a táblázatban, vagy sajt maga nem tudja kijavítani, forduljon az illetékes vevőszolgálatunkhoz. GARANCIA A berendezés esetleges anyag- és gyártási hibáinak kiküszöbölése javítással vagy alkatrészcserével történik a törvényben előírt jótállási időn belül. A jótállás lejáratának határidejét azon ország jogrendszere határozza meg, ahol berendezést megvásárolták. A garancia kizárólag akkor érvényes, ha: betartja az ebben a kezelési útmutatóban leírt- akat, szakszerűen használja a berendezést, csak eredeti pótalkatrészeket használ. A garancia nem érvényes: önkényes szerelési próbálkozások, önkényes műszaki módosítások, nem rendeltetésszerű használat esetén. A garancia nem vonatkozik: a használatból eredő festékhibákra, a kopó alkatrészekre, amelyek a pótalkatrész-katalógusban be annak keretezve [xxx xxx (x)] belső égésű motorokra (ezekre a mindenkori motorgyártó cég garanciára vonatkozó rendelkezése érvényes). A garancia az első végfelhasználó vásárlásától lép életbe. Az időpont meghatározásakor a fizetési bi- zonylaton szereplő dátum a mérvadó. A garanciajeggyel és az eredeti fizetési bizonylattal forduljon a sz- akkereskedéshez vagy a legközelebbi hivatalos ügyfélszolgálathoz. A vevő eladóval szembeni jogainak törvényes érvényesítési lehetőségeit a jelen nyilatkozat nem befolyásolja.hu EK-megfelelőségi nyilatkozat 156 GTE 350 / 450 / 550

EK-MEGFELELŐSÉGI NYILATKOZAT

A jelen nyilatkozattal tanúsítjuk, hogy a jelen termék általunk forgalmazott változata megfelel a harmonizált EU-irányelvek, valamint az EU biztonsági szabványok és termékspecifikus szabványok rendelkezéseinek. Termék Gyártó Meghatalmazott Szegélynyíró, elektromos Típus GTE 350 GTE 450 GTE 550 AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz Sorozatszám EU-irányelvek Harmonizált szabványok G131030 Hangteljesítményszint EN ISO 3744 mérve / garantálva GTE 350 94 / 96 dB(A) GTE 450 94 / 96 dB(A) GTE 550 94 / 96 dB(A) 2006/42/EK 2014/30/EU 2000/14/EK 2014/35/EU 2011/65/EU EN 60335-1 EN 50636-2-91 EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 Telephely Société Nationale de Certification et d'Homologation Sz. 0499 Megfelelőségi értékelés 2000/14/EK VI. melléklet Kötz, 04.07.2016 Wolfgang Hergeth ügyvezető igazgatóETK GTE 350 Classic 440083_c 157
