BRUKSANVISNING GTE 550 Premium AL-KO

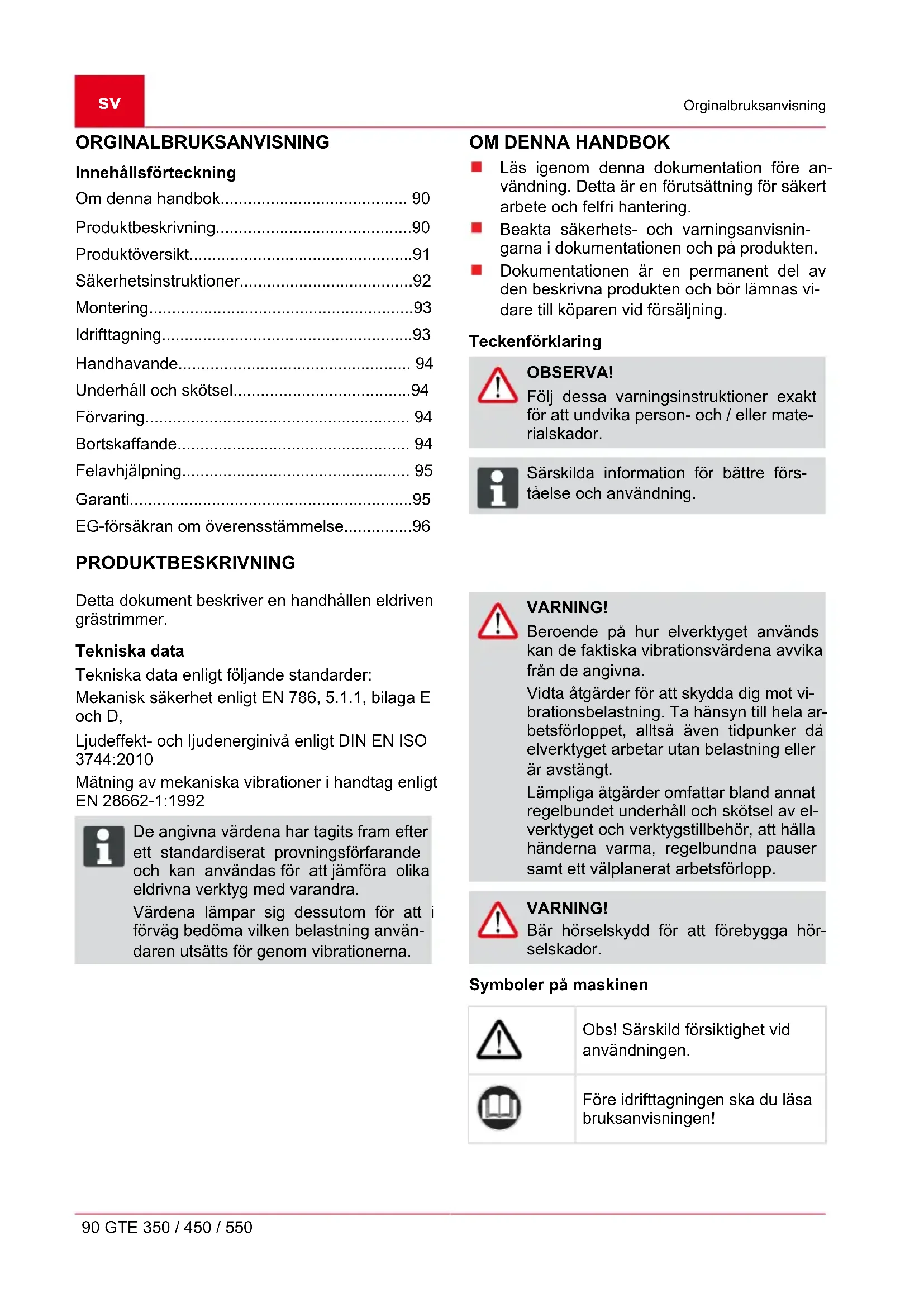

Läs igenom denna dokumentation före an- vändning. Detta är en förutsättning för säkert arbete och felfri hantering. Beakta säkerhets- och varningsanvisnin- garna i dokumentationen och på produkten. Dokumentationen är en permanent del av den beskrivna produkten och bör lämnas vi- dare till köparen vid försäljning. Teckenförklaring OBSERVA! Följ dessa varningsinstruktioner exakt för att undvika person- och / eller mate- rialskador. ADVICE Särskilda information för bättre förs- tåelse och användning. PRODUKTBESKRIVNING Detta dokument beskriver en handhållen eldriven grästrimmer. Tekniska data Tekniska data enligt följande standarder: Mekanisk säkerhet enligt EN 786, 5.1.1, bilaga E och D, Ljudeffekt- och ljudenerginivå enligt DIN EN ISO 3744:2010 Mätning av mekaniska vibrationer i handtag enligt EN 28662-1:1992 ADVICE De angivna värdena har tagits fram efter ett standardiserat provningsförfarande och kan användas för att jämföra olika eldrivna verktyg med varandra. Värdena lämpar sig dessutom för att i förväg bedöma vilken belastning använ- daren utsätts för genom vibrationerna. VARNING! Beroende på hur elverktyget används kan de faktiska vibrationsvärdena avvika från de angivna. Vidta åtgärder för att skydda dig mot vi- brationsbelastning. Ta hänsyn till hela ar- betsförloppet, alltså även tidpunker då elverktyget arbetar utan belastning eller är avstängt. Lämpliga åtgärder omfattar bland annat regelbundet underhåll och skötsel av el- verktyget och verktygstillbehör, att hålla händerna varma, regelbundna pauser samt ett välplanerat arbetsförlopp. VARNING! Bär hörselskydd för att förebygga hör- selskador. Symboler på maskinen Obs! Särskild försiktighet vid användningen. Före idrifttagningen ska du läsa bruksanvisningen!Produktbeskrivning 440083_c 91 Risk på grund av kringflygande föremål! Håll andra personer borta från riskområdet. Avståndet mellan apparaten och tredje person ska vara minst 15 m. Naprave ne izpostavljajte mo- kroti ali vlagi. Bär skyddsglasögon, skyddsh- jälp och hörselskydd. Dra genast ut kontakten från strömnätet om förlängningska- beln skadas eller delats! Reglerbart teleskopskaft. Grästrimmern är utrustad med ett reglerbart tele- skopskaft. Detta innebär att verktyget kan ställas in efter individuell kroppslängd och att motorhuvu- det kan vridas. Vridbart och reglerbart skärhuvud GTE 450 och 550 är utrustade med ett vridbart och lutningsbart skärhuvud. Tippautomatik I trådhuvudet sitter en tippautomatik (8-4) som gör att tråden kan förlängas vid påslagen motor. Säkerhets- och skyddsanordningar Barnsäkring Hålet (5 mm) på motorskyddsbrytaren är avsett för ett hänglås*. Hänglåset förhindrar otillåten an- vändning av trimmern.

• ingår inte i leveransen Skyddsbrytare för motorn Grästrimmern är utrustad med en motorskydds- brytare som stänger av motorn vid överbelast- ning. Efter en avkylningsfas på ca 15 minuter kan grästrimmern slås på igen. OBSERVA! Skaderisk! Säkerhets- och skyddsanordningar får inte sättas ur funktion. Föreskriven användning Denna apparat är avsedd att trimma en gräsmatta på privat område. En annan eller mer vittgående användning gäller som användning utanför be- stämmelserna. Trimmern är inte avsedd för personer (inklu- sive barn) med nedsatt fysisk, sensorisk el- ler mental förmåga eller som saknar erfaren- het och/eller kunskap om hur trimmern an- vänds, om inte arbetet övervakas av en per- son som ansvarar för säkerheten eller lämnar anvisningar om hur trimmern ska användas. Håll uppsikt över barn så att de inte leker med trimmern. OBSERVA! Produkten är inte avsedd för yrkesmäs- sig användning. PRODUKTÖVERSIKT Produktöversikten (1) ger en överblick över trim- mern. 1-1 Övre handtag 1-2 Brytare med barnsäkring 1-3 Kontakt 1-4 Kabelavlastare 1-5 Extra handtag 1-6 Hållare med extra trådspole * 1-7 Teleskopskaft 1-8 Övre styrhylsa 1-9 Nedre styrhylsa 1-10 Låsknapp för skärhuvudet * 1-11 Skärhuvud med motor 1-12 Växtskyddsbygel 1-13 Styrhjul * 1-14 Skydd med trådavskärare 1-15 Trådspole

• enhetsspecifiksv Säkerhetsinstruktioner 92 GTE 350 / 450 / 550 SÄKERHETSINSTRUKTIONER OBSERVA! Skärverktyget fortsätter att rotera efter att motorn har stängts av. Kontrollera före användning att inte nät- och förlängningskablar visar spår på skador eller slitage. Håll förlängningskablarna på avstånd från skärverktygen. Om en kabel skulle skadas under användning dra genast ur kontakten till elnätet. RÖR INTE KABELN FÖRRÄN STRÖMMEN ÄR BRU- TEN. Arbeta alltid med lämplig klädsel, bär ögons- kydd och handskar Låt inte barn eller personer som saknar kunskap använda eller utföra underhåll på trimmern. Lokala föreskrifter kan föreskriva en minimiålder för användning. Stanna trimmern om personer, framför allt barn, eller husdjur befinner sig i närheten. Klipp endast i dagsljus eller vid tillfredsstäl- lande konstgjord belysning. Kontrollera trimmern före användning och ef- ter kollisioner så att den fungerar korrekt och inte är skadad. Genomför i så fall nödvändiga reparationer. Använd inte trimmern om skyddsanordningar har skadats eller saknas. Håll händer och fötter borta från skärhuvudet, framför allt när motorn startas. Skaderisk vid alla anordningar som används för att skära av tråden. Håll alltid verktyget i normal arbetsposition innan du startar den efter att en ny tråd har dragits ut. Montera aldrig skärande delar av metall. Använd enbart originalreservdelar. Dra alltid ut nätkontakten före kontroller, ren- göring eller arbete på trimmern samt när den inte används. Se till att luftöppningarna är fria från smuts. Trots de tekniska och kompletterande skyddsåtgärderna kvarstår alltid risker vid ar- bete med trimmern. Håll handtagen torra och rena. Ta bort främmande föremål i arbetsområdet. Använd produkten enbart om den är i tekniskt fullgott skick Håll alltid skyddsskölden, trådhuvudet och motorn fria från gräsrester. Håll kropp och kläder borta från skäranord- ningen. Personer som inte är vana vid trimmern, bör öva hanteringen med avstängd motor. Använd lämpliga arbetskläder. Se till att stå stadigt vid arbetet. Manövrera alltid maskinen med båda hän- derna. Håll andra personer borta från riskområdet. Lämna inte maskinen utan uppsikt. Vid klippning i lutningar stå alltid under skär- anordningen. Vid arbeten på sluttningar: Arbeta aldrig på en jämn och hala slutt- ning. Se till att alltid ha god balans. Klipp alltid på tvären i sluttning, aldrig upp- eller nedför. Klipp aldrig i sluttningar som lutar mer än 20°! Var särskilt försiktig vid vändning! Efter kontakt med ett främmande föremål: Stäng av motorn. Kontrollera om apparaten har skador. Använd inte apparaten under inverkan av al- kohol, droger eller mediciner. Följ olycksförebyggande föreskrifter. Elektrisk säkerhet RISK! Fara vid beröring av spännings- förande delar! Dra genast ut kontakten från strömnä- tet om förlängningskabeln skadas eller delats! Vi rekommenderar anslutning via en FI-skyddsbrytare med en nominell fel- ström < 30 mA. Husnätspänningen måste stämma överens med angivelserna rörande nätspänning i den tekniska informationen. Det är inte tillåtet att använda någon annan försörjningsspänning. Använd endast förlängningskablar som är av- sedda att användas utomhus - minsta diame- ter 1,5 mm

. Rulla alltid ut kabeltrumman helt.Säkerhetsinstruktioner 440083_c 93 Skadade eller knäckta förlängningskablar får inte användas.

Kontrollera din förlängningskabels tills- tånd före varje idrifttagning. Sätt fast förlängningskabeln i kabelavlasta- ren. Utsätt inte trimmern för väta eller fukt. Håll barn på avstånd från trimmern när när den är ansluten till elnätet. MONTERING OBSERVA! Maskinen får inte användas förrän den är fullständigt monterad. Montera skyddsplatta ADVICE Kniven som är integrerad i skyddshuven, skär av skärtråden automatiskt till den optimala längden. GTE 350

1. Sätt skyddsplattan på skärhuvudet (2-1).

2. Se till att tråden ligger fritt.

3. Skruva fast med de medföljande fyra skru-

varna. GTE 450, GTE 550

1. Sätt skyddsplattan på skärhuvudet (2-1).

2. Se till att tråden ligger fritt.

3. Skruva fast skyddsplattan bak med de

medföljande skruvarna (2-1).

4. Sätt styrhjulet på skyddsplattan och skruva

fast skruvarna (2-2). Montering av nedre handtag GTE 350

2. Skjut på det nedre handtaget på fästet (3-2).

3. Se till att det nedre handtaget går i kuggarna.

4. Sätt på skruvfästet och skruva fast fästskru-

ven (3-3). GTE 450, GTE 550 Med lutningsspaken på det nedre handtaget kan handtagets lutning anpassas individuellt.

1. Skjut på fästet på skaftet.

3. Skjut på det nedre handtaget på fästet (3-2).

4. Se till att det nedre handtaget går i kuggarna.

5. Sätt lutningsspaken med skruvfästet på fäst-

6. Skruva fast fästskruven så att lutningsspaken

kan manövreras med lite kraft (3-3). IDRIFTTAGNING OBSERVA! Före idrifttagningen ska du alltid genom- föra en visuell kontroll. Justera teleskopskaftet

1. Vrid ca 180° åt höger för att lossa den övre

kroppsstorleken. Teleskopskaftet kan förlän- gas med ca 10 cm (4-2).

3. Skruva åt låshylsan (4-3).

Vrida skärhuvudet För att kunna trimma exempelvis en gräskant kan skärhuvudet vridas i 180° (5, 6).

Vinkla skärhuvudet Med ändrad lutningsvinkel kan man trimma även på svåråtkomliga ställen t.ex. under bänkar, av- satser etc.

1. Tryck på låsningsknappen (7-1).

2. Låt skärhuvudet låsa fast i den önskade lut-

3. Släpp låsknappen.

ADVICE Ta bort skyddet på trådavskäraren före första användningen. Starta grästrimmern

1. Led förlängningskabeln genom kabelavlasta-

4. Håll trimmern med båda händerna. Sätt inte

ned skärhuvudet på marken under tiden.

5. Håll med en hand i det nedre handtaget och

med den andra handen i det övre handtaget.

6. Tryck på brytaren på det övre handtaget och

håll kvar. Trimmern startar.sv Idrifttagning 94 GTE 350 / 450 / 550

7. Låt grästrimmern gå en kort stund på tom-

gång. Skärtråden kortas då till korrekt längd.

8. Om du släpper brytaren stänger trimmern av

sig. ADVICE Skärhuvudet fortsätter att rotera ett par sekunder efter att du har stängt av trim- mern. HANDHAVANDE Starta trimmern innan du närmar dig det gräs som ska klippas. Luta trimmern lätt framåt i långsam takt (9). Svep trimmern åt höger och vänster för att klippa gräset (9). Långt gräs måste trimmas i flera nivåer. Arbeta alltid uppifrån (10-1, 10-2) och nedåt. ADVICE Knacka skärhuvudet mot marken regel- bundet under arbetet. Tippautomatiken håller tråden i korrekt längd. Använd växtskyddsbygel för att hålla trim- mern på rätt avstånd från olika hinder (11-1). Ta endast bort gräsklippet vid avstängd mo- tor. OBSERVA! Vibrationsvärdet för det elektriska verk- tyget kan under användningen skilja sig från visat värdet, beroende på hur mas- kinen används. Överbelasta inte trimmern under arbetet.

UNDERHÅLL OCH SKÖTSEL

RISK! Fara vid elektrisk ström! Skilj apparaten från elnätet vid all slags underhåll och skötsel och förhindra den från att starta igen. Dra ur nätkontakten efter användning och kontrollera att trimmern inte har några ska- dor. Förvara maskinen torrt och oåtkomligt för barn och obehöriga personer. Eventuella elfel får endast repareras av en auktoriserad fackverkstad. Använd inte trimmern om klingan på trådavs- käraren saknas eller är skadad. Håll alltid skyddsskölden, trådhuvudet och motorn fria från gräsrester. Spola inte maskinen med vatten! Inträngande vatten (i t.ex. tändsystem och förgasare) kan leda till störningar. Utsätt inte trimmern för väta eller fukt. Kontrollera med jämna mellanrum att trim- mern är i gott skick. Använd inga rengörings- eller lösningsmedel. Dessa kan göra att trimmern får permanenta skador. Byta ut trådspolen (extra trådspole GTE art. nr 112966)

1. Öppna locket genom att trycka på de båda

3. Sätt i den nya trådspolen.

4. Se till att fjädern är isatt igen (8-3).

5. För tråden utåt på båda sidorna.

6. Sätt på locket och se till att spärrarna låser

fast. FÖRVARING Rengör trimmern och dess tillbehör efter varje användning. ADVICE Häng upp grästrimmern i handtaget. På så sätt belastas inte skärhuvudet i onö- dan. Förvara trimmern på ett torrt och frostfritt ställe. BORTSKAFFANDE Uttjänta apparater, batterier och lad- dare får inte slängas i hushållsavfallet! Förpackning, maskin och tillbehör är till- verkade av återvinningsbara material och ska bortskaffas till återvinningsstation.Felavhjälpning 440083_c 95 FELAVHJÄLPNING Störning Möjlig orsak Lösning Motorn fungerar inte. Motorskyddsbrytaren har stängts av. Det finns ingen nätspänning. Vänta tills trimmerns motorskydds- brytare aktiveras igen. Kontrollera säkringarna/jordfelsbry- taren och låt en elektriker kontrol- lera strömförsörjningen. Kontrollera förlängningskabeln och byt ut mot en ny vid behov. Trimmern vibrerar. Trådspolen är smutsig. Rengör trådspolen och byt ut den vid behov Trådspolen är tom. Byt trådspole.Gräset är dåligt klippt. Otillräcklig trådlängd. Ställ in trådlängd. ADVICE Vänd dig till vår kundtjänst vid fel som inte finns med i den här tabellen eller vid fel som ni inte kan åtgärda själva. GARANTI Eventuella material- eller tillverkningsfel på maskinen avhjälper vi under den lagstadgade preskriptions- tiden för garantikrav genom reparation eller ersättningsleverans, enligt vårt gottfinnande. Preskriptions- tiden bestäms enligt rätten i det land, i vilket maskinen köpts. Vårt garantiåtagande gäller endast vid: den här bruksanvisningen beaktas produkten hanteras fackmässigt originalreservdelar används Garantin upphör att gälla vid: Reparationsförsök på maskinen Tekniska förändringar på maskinen Icke ändamålsenlig användning (t.ex. yrkes- mässig eller kommunal användning) Garantin gäller inte för: lackskador som beror på normal användning slitdelar som är märkta med en ram [xxx xxx (x)] på reservdelskortet förbränningsmotorer (här gäller respektive motortillverkares garantibestämmelser) Garantitiden börjar när den första slutbrukaren köper maskinen. Måttgällande är datumet på originalkvit- tot. Var god vänd dig i fall av garanti till din återförsäljare eller närmaste auktoriserade kundtjänstverkstad med denna garantiförklaring och köpekvittot. Genom detta garantiåtagande förblir köparens lagstadgade garantikrav gentemot säljaren oberörda.sv EG-försäkran om överensstämmelse 96 GTE 350 / 450 / 550
