РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GTE 550 Premium AL-KO

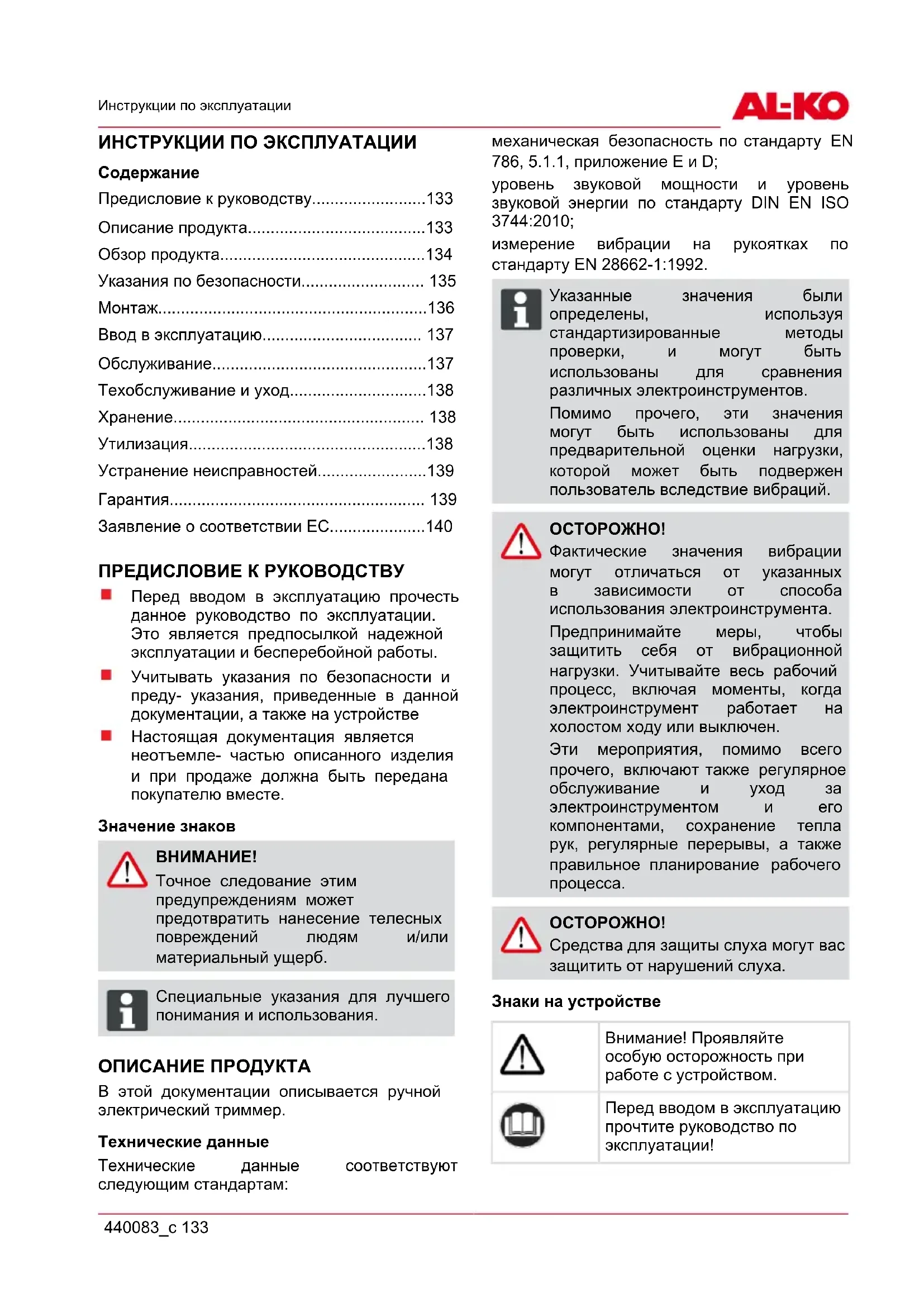

• Предисловие к руководству p. 133
• Описание продукта p. 133
• Обзор продукта p. 134
• Указания по безопасности p. 135
• Монтаж p. 136
• Ввод в эксплуатацию p. 137
• Обслуживание p. 137
• Техобслуживание и уход p. 138
• Хранение p. 138
• Утилизация p. 138
• Устранение неисправностей p. 139
• Гарантия p. 139
• Заявление о соответствии ЕС ПРЕДИСЛОВИЕ К РУКОВОДСТВУ Перед вводом в эксплуатацию прочесть данное руководство по эксплуатации. Это является предпосылкой надежной эксплуатации и бесперебойной работы. Учитывать указания по безопасности и преду- указания, приведенные в данной документации, а также на устройстве Настоящая документация является неотъемле- частью описанного изделия и при продаже должна быть передана покупателю вместе. Значение знаков p. 140

Точное следование этим предупреждениям может предотвратить нанесение телесных повреждений людям и/или материальный ущерб. ADVICE Специальные указания для лучшего понимания и использования. ОПИСАНИЕ ПРОДУКТА В этой документации описывается ручной электрический триммер. Технические данные Технические данные соответствуют следующим стандартам: механическая безопасность по стандарту EN 786, 5.1.1, приложение E и D; уровень звуковой мощности и уровень звуковой энергии по стандарту DIN EN ISO 3744:2010; измерение вибрации на рукоятках по стандарту EN 28662-1:1992. ADVICE Указанные значения были определены, используя стандартизированные методы проверки, и могут быть использованы для сравнения различных электроинструментов. Помимо прочего, эти значения могут быть использованы для предварительной оценки нагрузки, которой может быть подвержен пользователь вследствие вибраций.

Фактические значения вибрации могут отличаться от указанных в зависимости от способа использования электроинструмента. Предпринимайте меры, чтобы защитить себя от вибрационной нагрузки. Учитывайте весь рабочий процесс, включая моменты, когда электроинструмент работает на холостом ходу или выключен. Эти мероприятия, помимо всего прочего, включают также регулярное обслуживание и уход за электроинструментом и его компонентами, сохранение тепла рук, регулярные перерывы, а также правильное планирование рабочего

Средства для защиты слуха могут вас защитить от нарушений слуха. Знаки на устройстве Внимание! Проявляйте особую осторожность при работе с устройством. Перед вводом в эксплуатацию прочтите руководство по эксплуатации!ru Описание продукта 134 GTE 350 / 450 / 550 Опасность травмирования выбрасываемыми предметами! Никому не позволяйте входить в опасную зону. Расстояние между устройством и сторонним лицом должно составлять не менее 15 м. Не подвергайте устройство воздействию влаги. Носите защитные очки, защитный шлем, наушники. При повреждении удлинительного кабеля сразу же выньте штекер из розетки! Регулируемая телескопическая ручка Триммер оснащен регулируемой телескопической ручкой. Поэтому инструмент можно приспособить к индивидуальному росту, а блок мотора поворачивается. Поворотная и регулируемая режущая

Модели GTE 450 и 550 оснащены режущей головкой, поворот и наклон которой можно регулировать. Шаговая автоматика Подача лески регулируется шаговой автоматикой (8-4), поэтому длину режущей лески можно регулировать при работающем

Предохранительные и защитные устрой-

Защита от детей Отверстие (5 мм) в выключателе для защиты мотора предусмотрено для навесного замка*. Навесной замок предохраняет инструмент от случайного включения.

• Не входит в комплект поставки Защитный выключатель на моторе Триммер оснащен выключателем для защиты мотора, который его выключает в случае перегрузки. После 15-минутной фазы остывания триммер можно опять включить.

Опасность получения травмы! Не отключайте предохранительные и защитные приспособления. Использование по назначению Это устройство предназначено для подравнивания газонов травы на частных участках. Иное, выходящее за это использование считается ненадлежащим (использованием не по назначению). Данное устройство не предназначено для использования лицами (включая детей) с ограниченными возможностями сенсорной системы или ограниченными интеллектуальными возможностями, а также лицами с недостаточным опытом и знаниями, кроме случаев контроля или инструктирования по вопросам использования прибора со стороны лиц, ответственных за их безопасность. За детьми необходимо присматривать, чтобы они не играли с данным устройством.

Запрещено применять устройство для промышленных целей. ОБЗОР ПРОДУКТА В обзоре изделия (1) дается краткий обзор

1-1 Верхняя ручка 1-2 Выключатель с защитой от детей 1-3 Штепсель устройства 1-4 Эластичная муфта для кабеля 1-5 Дополнительная ручка 1-6 Держатель запасной шпульки * 1-7 Телескопическая ручка 1-8 Верхняя направляющая втулка 1-9 Нижняя направляющая втулка 1-10 Кнопка фиксации режущей головки * 1-11 Режущая голоска с моторомУказания по безопасности 440083_c 135 1-12 Защитная скоба для растений 1-13 Ведущее колесо * 1-14 Защитный щит с лескообрезчиком 1-15 Шпулька с леской

• зависит от устройства УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

Режущий инструмент продолжает вращаться даже после выключения

Перед использованием проверьте, не повреждены и не изношены ли сетевые провода или удлинительные кабеля. Удлинительный кабель необходимо держать подальше от режущих инструментов. Если провод будет поврежден во время использования, немедленно отключите его от сети. НЕ КАСАЙТЕСЬ ПРОВОДА, ПОКА НЕ ОТСОЕДИНИЛИ ЕГО ОТ СЕТИ. При эксплуатации триммера необходимо носить соответствующую защитную одежду, защитные очки и перчатки Не разрешайте детям или необученным лицам использовать и обслуживать устройство. В местных правилах также может быть указан возраст оператора. Прекращайте использовать устройство, если вблизи находятся другие лица, в особенности дети или домашние

Работать можно только при дневном свете или при хорошем освещении. Перед вводом устройства в эксплуатацию или после удара проверьте, нет ли на устройстве следов износа или повреждения, и, при необходимости, произведите ремонт. Устройство нельзя использовать, если повреждены защитные элементы. Когда включаете мотор, держите руки и ноги подальше от режущих деталей. Во время обрезки лески можно пораниться. После извлечения новой лески устройство можно включать, только если оно находится в нормальном рабочем

Не устанавливайте металлические режущие элементы. Использовать только оригинальные запасные части. Перед проверкой, чисткой или работой с устройством, а также когда устройство не используется, сетевой штепсель должен быть выключен из розетки. Необходимо следить, чтобы воздушное отверстия не засорились. Работа с устройством всегда представляет риск, даже при соблюдении правил техники безопасности и дополнительных требований. Содержите ручки сухими и чистыми. Уберите все постороннее предметы из рабочей области. Пользоваться устройством, находящимся только в технически исправном состоянии Всегда держите предохранительный щиток, головку с леской и двигатель свободными от остатков скошенной

Не допускайте попадания частей тела и одежды в режущий аппарат. Лица, не работавшие с триммером, должны научиться обращаться с устройством при выключенном двигателе. Носите соответствующую рабочую

При работе следует обращать внимание на устойчивое положение. При использовании всегда держите прибор двумя руками. Никому не позволяйте входить в опасную

Не оставляйте устройство без присмотра. При работе на склонах следует всегда находиться ниже режущего устройства.ru Указания по безопасности 136 GTE 350 / 450 / 550 При проведении работ на склонах: Никогда не работайте на гладкий и скользкий склон. Всегда старайтесь занять максимально устойчивое положение. Всегда стригите траву поперек склона, никогда не ведите газонокосилку вверх или вниз. Не стригите траву на склонах под углом больше 20°! Особая осторожность при развороте! После контакта с посторонними предметами: Выключить двигатель. Проверьте устройство на предмет повреждения. Не работайте с устройством под воздействием алкоголя, наркотиков или медикаментов. В целях предотвращения несчастных случаев необходимо соблюдать требования техники безопасности. Электрическая безопасность

Опасность при прикосновении к частям, находящимся под напряжением! При повреждении удлинительного кабеля сразу же выньте штекер из розетки! Рекомендуем подключать устройство через устройство защитного отключения, срабатывающее при номинальном токе утечки < 30 мА. Напряжение в сети дома должно соответствовать напряжению, указанному в технических характеристиках; не подключайте устройство к источнику с другим напряжением. Используйте только удлинители, рассчитанные на использование вне помещений, с минимальным сечением 1,5 мм

. Всегда полностью разматывайте кабельные катушки. Запрещается использовать поврежденные или ломкие удлинительные кабели.

Перед каждым пуском проверяйте состояние удлинительного кабеля. Удлинительные кабеля закрепляют в эластичной муфте для кабеля. Не подвергайте устройство воздействию

Не подпускайте детей к устройствам, которые подключены к сети.

Эксплуатировать устройство разрешено только после полного

Установка защитного щита ADVICE Нож, встроенный в защитный кожух, автоматически обрезает режущую нить до оптимальной длины. GTE 350

1. Установите защитный шит на режущую

2. Проверьте, чтобы леска лежала свободно.

3. Закрепите при помощи 4-х приложенных

1. Установите защитный шит на режущую

2. Проверьте, чтобы леска лежала свободно.

3. Затем привинтите защитный щит при

помощи входящих в комплект винтов (2-1).

4. Установите ведущее колесо на защитный

кожух и привинтите при помощи винтов (2-2). Установка дополнительной ручки GTE 350

1. Осторожно раздвиньте скобу

дополнительной ручки (3-1).

2. Передвигайте дополнительную ручку по

3. Зафиксируйте дополнительную ручку на

4. Вставьте и затяните крепежные винты

(3-3). GTE 450, GTE 550 Используя перекидной рычаг в дополнительной ручке, можно отрегулировать месторасположение ручки.Ввод в эксплуатацию 440083_c 137

1. Передвигайте крепление по стержню.

2. Осторожно раздвиньте скобу

дополнительной ручки (3-1).

3. Передвигайте дополнительную ручку по

4. Зафиксируйте дополнительную ручку на

5. Закрепите перекидной рычаг при помощи

6. Затяните крепежные винты таким образом,

чтобы перекидной рычаг можно было перемещать, приложив небольшое усилие (3-3). ВВОД В ЭКСПЛУАТАЦИЮ

Перед началом эксплуатации всегда проводите визуальную проверку. Регулирование телескопической ручки

1. Чтобы вытянуть, поверните верхнюю

крепежную втулку примерно на 180° направо (4-1).

2. Телескопическую ручку регулируют

соответственно росту пользователя. Телескопическую ручку можно удлинить примерно на 10 см (4-2).

3. Привинтите крепежную втулку (4-3).

Поворачивание режущей головки Например, чтобы подрезать края газона, режущую головку можно повернуть на 180° (5, 6).

2. Поверните телескопическую ручку на 180°

3. Привинтите крепежную втулку (5-3, 6-1).

Наклон режущей головки Изменив угол наклона, можно подрезать траву в труднодоступных местах, например, под скамейками, выступами и т.д.

1. Нажмите кнопку фиксации (7-1).

2. Зафиксируйте режущую головку в

желаемом месте (7-2).

3. Освободите кнопку фиксации.

ADVICE Перед первым использованием снимите кожух с лескообрезчика. Включение триммера

1. Протяните удлинительный кабель через

2. Подключите удлинительный кабель к

3. Займите надежное положение.

4. Держите устройство двумя руками. В

этот момент режущая головка не должна находиться на земле.

5. Возьмитесь за дополнительную ручку

одной рукой, а за верхнюю ручку другой

6. Нажмите и держите выключатель на

верхней ручке. Устройство начинает

7. Дайте устройству немного поработать на

холостом ходу. Укоротите режущую леску до необходимой длины.

8. Если выключатель отпустить, устройство

выключается. ADVICE После выключения устройства режущая головка будет вращаться еще несколько секунд. ОБСЛУЖИВАНИЕ Включите устройство, когда приблизитесь к траве, которую необходимо подрезать. Слегка наклоните устройство вперед и медленно двигайтесь вперед (9). Чтобы подрезать траву, поворачивайте устройство направо и налево (9). Длинную траву подрезают слоями. Всегда подрезайте сверху (10-1, 10-2) вниз. ADVICE Во время работы подача лески должна быть повернута в сторону газона. Шаговая автоматика обеспечивает оптимальную длину

Защитную скобу для растений используют, чтобы держать устройство на требуемом расстоянии от препятствий (11-1). Скошенную траву вынимают, когда устройство находится в вертикальном

В процессе эксплуатации электроинструмента величина вибрации может отличаться от указанного значения в зависимости от применения устройства.ru Обслуживание 138 GTE 350 / 450 / 550 Не перегружайте устройство во время

Угроза электрошока! Перед обслуживанием устройств отключите его от сети и обеспечьте, чтобы никто его повторно не включил. После использования выньте штепсель из розетки и проверьте, не повреждено ли устройство. Высушите устройство и храните его в месте, недоступном для детей и посторонних лиц. Электрические неполадки имеют право устранять только квалифицированные специалисты. Устройством нельзя пользоваться, если ножа в лескообрезчике нет или он

Всегда держите предохранительный щиток, головку с леской и двигатель свободными от остатков скошенной

Не обдавать устройство струей воды! Проникнувшая внутрь вода (система зажигания, карбюратор ...) может стать причиной неисправностей. Не подвергайте устройство воздействию

Регулярно проверяйте исправность устройства. Не используйте чистящие средства и растворители. Они могут необратимо повредить устройство. Замена катушки с режущей леской (Резервная катушка с леской GTE № арт. 112966)

1. Откройте защитную крышку, нажав на оба

3. Установите новую катушку с леской.

4. Убедитесь, что леска лежит на месте (8-3).

5. Вытяните концы лески с обеих сторон.

6. Установите защитную крышку и

зафиксируйте фиксаторы.

Чистите устройство и его компоненты после каждого использования. ADVICE Вешайте триммер за ручку. Таким образом режущая головка не будет перегружена. Храните устройство в сухом и защищенном от мороза месте.

Вышедшие из строя приборы, аккумуляторы и батареи запрещается утилизировать вместе с бытовыми отходами! Инструмент, его упаковка и принадлежности изготовлены из материалов, подлежащих вторичной переработке, поэтому их следует утилизировать соответствующим образом.Устранение неисправностей 440083_c 139 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ Неисправность Возможная причина Способ устранения Мотор не включается Сработал выключатель для защиты мотора Нет сетевого напряжения Подождите, пока выключатель для защиты мотора снова не включит триммер. Проверьте предохранитель/ защитный выключатель, поручите электрику проверить линию электроснабжения Проверьте удлинительный кабель, при необходимости

Триммер вибрирует Катушка с леской загрязнена Почистите катушку, при необходимости замените Катушка пустая Замените катушкуПлохо подрезает траву Недостаточная длина лески Отрегулируйте длину лески ADVICE В случае возникновения повреждений, которые не указаны в данной таблице, или повреждений, с которыми пользователь не может справиться сам, обращайтесь в нашу службу обслуживания клиентов.

Производитель устраняет возможные дефекты материалов или производственный брак устройства в течение установленного законом срока подачи рекламаций на свое усмотрение путем ремонта или замены. Срок опре- деляется законодательством страны, в которой приобретено устройство. Гарантия действует только при следующих усло-

при надлежащем использовании устройства; при соблюдении руководства по эксплуатации при использовании оригинальных запчастей Гарантия аннулируется при попытках ремонта устройства при технических изменениях устройства; при применении не по назначению (например, в коммерческих целях). Гарантия не распространяется: на повреждения лакового покрытия, которые объясняются нормальным износом; изнашивающиеся детали, которые в каталоге запчастей заключены в рамку [xxx xxx (x)] двигатели внутреннего сгорания: на них распространяются условия предоставления гарантии от произво- дителя Гарантийный период начинается с даты приобретения первым покупателем. Такой датой считается дата ори- гинального документа на покупку. В гарантийном случае обратитесь с данным гарантийным письмом и документом, подтверждающим покупку товара, к своему дилеру или в ближайший авторизованный сервисный центр. Гарантия дает право покупателю предъявлять производителю претензии относительно устранения недостатков изделия.ru Заявление о соответствии ЕС 140 GTE 350 / 450 / 550 ЗАЯВЛЕНИЕ О СООТВЕТСТВИИ ЕС Настоящим заявляем, что данный продукт в представленной нами модификации соответствует требованиям гармонизированных директив ЕС, стандартов безопасности ЕС и специальных стандартов, распространяющихся на данный продукт. Продукт Изготовитель Уполномоченный Триммер, электрический
