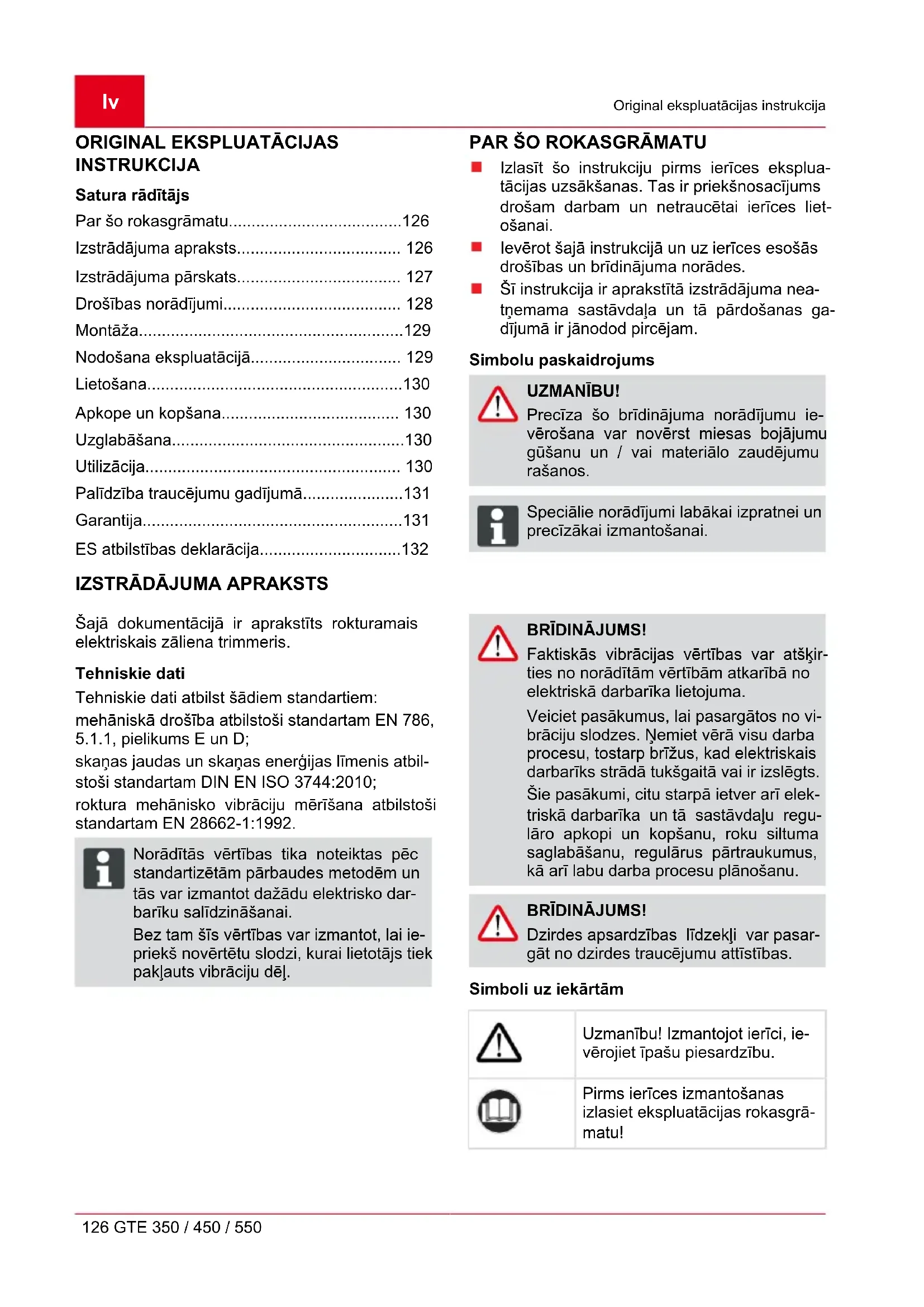

LIETOŠANAS INSTRUKCIJA GTE 550 Premium AL-KO

Izlasīt šo instrukciju pirms ierīces eksplua- tācijas uzsākšanas. Tas ir priekšnosacījums drošam darbam un netraucētai ierīces liet- ošanai. Ievērot šajā instrukcijā un uz ierīces esošās drošības un brīdinājuma norādes. Šī instrukcija ir aprakstītā izstrādājuma nea- tņemama sastāvdaļa un tā pārdošanas ga- dījumā ir jānodod pircējam. Simbolu paskaidrojums UZMANĪBU! Precīza šo brīdinājuma norādījumu ie- vērošana var novērst miesas bojājumu gūšanu un / vai materiālo zaudējumu rašanos. ADVICE Speciālie norādījumi labākai izpratnei un precīzākai izmantošanai.

IZSTRĀDĀJUMA APRAKSTS

Šajā dokumentācijā ir aprakstīts rokturamais elektriskais zāliena trimmeris. Tehniskie dati Tehniskie dati atbilst šādiem standartiem: mehāniskā drošība atbilstoši standartam EN 786,

5.1.1, pielikums E un D;

skaņas jaudas un skaņas enerģijas līmenis atbil- stoši standartam DIN EN ISO 3744:2010; roktura mehānisko vibrāciju mērīšana atbilstoši standartam EN 28662-1:1992. ADVICE Norādītās vērtības tika noteiktas pēc standartizētām pārbaudes metodēm un tās var izmantot dažādu elektrisko dar- barīku salīdzināšanai. Bez tam šīs vērtības var izmantot, lai ie- priekš novērtētu slodzi, kurai lietotājs tiek pakļauts vibrāciju dēļ. BRĪDINĀJUMS! Faktiskās vibrācijas vērtības var atšķir- ties no norādītām vērtībām atkarībā no elektriskā darbarīka lietojuma. Veiciet pasākumus, lai pasargātos no vi- brāciju slodzes. Ņemiet vērā visu darba procesu, tostarp brīžus, kad elektriskais darbarīks strādā tukšgaitā vai ir izslēgts. Šie pasākumi, citu starpā ietver arī elek- triskā darbarīka un tā sastāvdaļu regu- lāro apkopi un kopšanu, roku siltuma saglabāšanu, regulārus pārtraukumus, kā arī labu darba procesu plānošanu. BRĪDINĀJUMS! Dzirdes apsardzības līdzekļi var pasar- gāt no dzirdes traucējumu attīstības. Simboli uz iekārtām Uzmanību! Izmantojot ierīci, ie- vērojiet īpašu piesardzību. Pirms ierīces izmantošanas izlasiet ekspluatācijas rokasgrā- matu!Izstrādājuma apraksts 440083_c 127 Risks, ko rada izsviestie priekš- meti! Nepieļaujiet citu personu atrašanos bīstamajā zonā. Attālumam starp ierīci un treša- jām personām jābūt vismaz 15

Nepakļaujiet iekārtu mitruma ie- darbībai. Lietojiet aizsargbrilles, aizsar- gķiveri, ausu aizsargus. Ja pagarinātāja kabelis ir bojāts vai pārgriezts, iekārtas kontakt- dakša nekavējoties jāatvieno no elektrotīkla! I Regulējamais teleskopiskais kāts Zāliena trimmeris ir aprīkots ar regulējamo te- leskopisko kātu. Tādēļ darbarīku var pielāgot individuālajam augumam un motorā bloks ir pagriežams. Pagriežamā un regulējama griezējgalva Modeļi GTE 450 un 550 ir aprīkoti ar griezējgavu, kuras pagriezienu un noliekšanu var regulēt. Pusautomātiska padeve ar uzsitienu Griezējauklas padeve ir pusuatomatiska ar uz- sitienu (8-4), tādēļ griezējauklu var pagarināt ar strādājošo motoru. Drošības un aizsardzības mehānismi Aizsardzība no bērniem Atvērums (5 mm) motora aizsardzības slēdzī ir paredzēts aizkaramās slēdzenes* uzlikšanai. Aiz- karamā slēdzene neļauj nejauši ieslēgt darbarīku.

• Neietilpst piegādes komplektā Motora aizsardzības slēdzis Zāliena trimmeris ir aprīkots ar motora aizsardzī- bas slēdzi, kas to izslēdz pārslodzes gadījumā. Pēc 15 minūšu atdzesēšanas fāzes zāliena trim- meri var atkal ieslēgt. UZMANĪBU! Risks traumas! Drošības mehānismus un aizsargierīces nedrīkst deaktivizēt. Paredzētais lietojums Ierīce ir paredzēta velēnu augsnes apgriezšanai privātajā sektorā. Citāda lietošana, kas neatbilst šim mērķim, ir uzskatāma par noteikumiem neat- bilstošu. Šo iekārtu nevar izmantot personas (tai skaitā bērni) ar fiziskiem, māņu vai garīgiem traucējumiem vai ar nepietiekamu pieredzi un/vai zināšanām, kamēr par viņu drošību at- bildīgā persona nav īpaši viņus apmācījusi iz- mantot šo iekārtu. Jāraugās, lai ar ierīci nero- taļātos bērni. UZMANĪBU! Iekārtu nedrīkst izmantot profesionāli.

IZSTRĀDĀJUMA PĀRSKATS

Pārskatā par izstrādājumu (1) tiek sniegts īss pārskats par iekārtu. 1-1 Augšējais rokturis 1-2 Slēdzis ar aizsardzību no bērniem 1-3 Iekārtas kontaktdakša 1-4 Elastīga kabeļa uzmava 1-5 Papildrokturis 1-6 Papildu auklas spoles turētājs * 1-7 Teleskopiskais kāts 1-8 Augšējais vadošais ieliktnis 1-9 Apakšējais vadošais ieliktnis 1-10 Griezējgalvas fiksācijas poga * 1-11 Griezējgalva ar motoru 1-12 Augu aizsardzības skava 1-13 Vadošais ritenis * 1-14 Aizsargvairogs ar auklas griezēju 1-15 Auklas spole

• atkarībā no iekārtaslv Drošības norādījumi 128 GTE 350 / 450 / 550

UZMANĪBU! Griezējinstrumenti turpina griezties arī pēc motora izslēgšanas. Pirms izmantošanas pārbaudiet vai nav bo- jātas vai nodiluši tīkla vadi vai pagarinātāja vadi. Pagarinātāja vadi ir jātur tālāk no griezējin- strumentiem. Ja vads tiek bojāts izmantošanas laikā, ne- kavējoties atvienojiet to no tīkla. NEPIES- KARIETIES VADAM, KAMĒR TAS NEBŪS ATVIENOTS NO TĪKLA. Valkājiet speciālu apģērbu, acu aizsardzības līdzekļus un aizsargcimdus. Neļaujiet lietot un apkalpot iekārtu bērniem vai neapmācītām personām. Vietējos notei- kumos var būt norādīts arī operatora vecums. Izmantošana jāpārtrauc, ja tuvumā atrodas citas personas, it īpaši bērni vai mājdzīvnieki. Pļaut drīkst tikai dienas gaismā vai ja ir no- drošināts labs apgaismojums. Pirms iekārtas ekspluatācijas un pēc jeb- kāda trieciena ir jāpārbauda, vai iekārtai nav nodiluma vai bojājuma pazīmju un, ja nepie- ciešams, ir jāveic remonts. Iekārtu nedrīkst lietot, ja ir bojātas tās aizsar- gierīces. Ieslēdzot motoru, vienmēr turiet rokas un kājas tālāk no griezošajām daļām. Auklas saīsināšanas laikā pastāv savainoša- nas iespēja. Pēc jaunās auklas izvilkšanas iekārtu drīkst ieslēgt, kad tā atrodas normālā darba pozīcijā Nedrīkst uzstādīt metāliskās griezējdetaļas. Izmantot tikai oriģinālās rezerves daļas. Tīkla kontaktdakšas jāizņem no rozetes pirms veikt pārbaudes, tīrīšanu vai darbu ar iekārtu, kā arī kad iekārta netiek lietota. Jāraugās, lai gaisa atverēs neiekļūtu ne- tīrumi. Darbs ar iekārtu vienmēr paliek riskants, pat ja ievēro tehniskās drošības un papildu drošī- bas pasākumus. Gādājiet, lai rokturi būtu sausi un tīri. Noņemiet darba zonā esošos svešķermeņus. Iekārtu izmantot tikai tehniski nevainojamā stāvoklī Gādājiet, lai aizsargs, auklas galva un dzinējs vienmēr būtu brīvi no pļaušanas materiāla at- likumiem. Ķermeni un apģērbu sargājiet no pļaušanas mehānisma. Personām, kuras nepārzina trimmera dar- bību, vajadzētu pavingrināties, kā ar to rīko- ties, kad dzinējs ir izslēgts. Valkājiet piemērotu darba apģērbu. Darba laikā ievērojiet stabilu pozīciju. Darbinot ierīci, vienmēr turiet to abās rokās. Nepieļaujiet citu personu atrašanos bīsta- majā zonā. Neatstājiet ierīci bez uzraudzības. Veicot pļaušanas darbus nogāzē, vienmēr stāviet zemāk par pļaušanas ierīci. Strādājot nogāzēs: Nekad strādāt uz gludas un slidenas no- gāzes. Vienmēr pievērst uzmanību tam, lai būtu ieņemta stabila darba pozīcija. Vienmēr pļaut šķērseniski attiecībā pret nogāzi, nekad nepļaut virzienā uz augšu vai uz leju. Nepļaut nogāzēs ar kāpumu, kas pārs- niedz 20°! Esiet īpaši piesardzīgi, veicot ap- griešanās manevru! Pēc kontakta ar kādu svešķermeni: Izslēdziet dzinēju. Pārbaudiet, vai ierīcei nav bojājumu. Nelietojiet ierīci, atrodoties alkohola, narko- tisko vielu vai medikamentu iespaidā. Lai pasargātos no nelaimes gadījumiem, ir jāievēro drošības tehnikas noteikumi. Elektrodrošība PIESARDZĪBA! Saskare ar daļām, kas atrodas zem sprieguma, ir bīstama! Ja pagarinātāja kabelis ir bojāts vai pār- griezts, iekārtas kontaktdakša nekavējo- ties jāatvieno no elektrotīkla! Iekārtas pieslēguma vietā ieteicams instalēt bo- jājumstrāvas aizsargslēdzi ar nominālo bojājumstrāvas stiprumu < 30 mA.Drošības norādījumi 440083_c 129 Mājas elektrotīkla raksturlielumiem jāatbilst iekārtas tehniskajiem parametriem, un ie- kārtu nedrīkst pievienot sprieguma avotam ar parametriem, kas neatbilst norādītajiem. Drīkst lietot tikai tādus pagarinātājkabeļus, kas paredzēti lietošanai ārpus telpām un kuru šķērsgriezums ir vismaz 1,5 mm

. Kabelis vi- enmēr pilnībā jānotin no spoles. Aizliegts izmantot bojātus vai nolietotus pa- garinātājkabeļus.

Pirms katras lietošanas pārbaudiet pa- garinātājkabeļa stāvokli. Pagarinātājkabeļus nostiprina elastīgā ka- beļa uzmavā. Nepakļaujiet iekārtu mitruma iedarbībai. Nepielaidiet bērnus klāt tīklam pieslēgtām ie- kārtām. MONTĀŽA UZMANĪBU! Iekārta darbam ir gatava tikai pēc pilnas montāžas. Aizsargvairoga uzstādīšana ADVICE Aizsargapvalkā iebūvētais nazis auto- mātiski griež pļaušanas auklu optimālajā garumā. GTE 350

1. Uzstādiet aizsargvairogu uz griezējgalvas

2. Pārbaudiet, lai aukla būtu brīva.

3. Nostipriniet ar 4 pieliktām skrūvēm.

1. Uzstādiet aizsargvairogu uz griezējgalvas

2. Pārbaudiet, lai aukla būtu brīva.

3. Tas pieskrūvējiet aizsargvairogu ar komplektā

iekļautām skrūvēm (2-1).

4. Uzstādiet vadošo riteni uz vairogplāksnes un

pieskrūvējiet ar skrūvēm (2-2). Papildroktura uzstādīšana GTE 350

1. Viegli noplātiet papildroktura skavu (3-1).

2. Pārvietojiet papildrokturi uz stiprinātāja (3-2).

3. Nofiksējiet papildrokturi uz sazobes.

4. Ievietojiet un pievelciet nostiprināšanas skrū-

ves (3-3). GTE 450, GTE 550 Izmantojot pārsviedējsviru papildrokturī, var indi- viduāli pielāgot roktura atrašanās vietu.

1. Bīdiet stiprinājumu pa stieni.

2. Viegli noplātiet papildroktura skavu (3-1).

3. Pārvietojiet papildrokturi uz stiprinātāja (3-2).

4. Nofiksējiet papildrokturi uz sazobes.

5. Nostipriniet pārsviedējsviru ar nostiprināša-

6. Pievelciet nostiprināšanas skrūves tā, lai

pārsviedējsviru varētu pārvietot, pieliekot ne- lielu spēku (3-3).

NODOŠANA EKSPLUATĀCIJĀ

UZMANĪBU! Pirms ekspluatācijas sākšanas vienmēr vizuāli pārbaudiet ierīci. Teleskopiskā kāta regulēšana

1. Lai atlaistu, pagrieziet augšējo nostiprināša-

duālajam augumam. Teleskopisko kātu var pagarināt uz aptuveni 10 cm (4-2).

3. Pieskrūvējiet nostiprināšanas ieliktni (4-3).

Griezējgalvas pagriešana Piemēram, lai apgrieztu zāliena malas, grie- zējgalvu var pagriezt uz 180° (5, 6).

1. Atskrūvējiet apakšējo nostiprināšanas ieliktni

3. Pieskrūvējiet nostiprināšanas ieliktni (5-3,

6-1). Griezējgalvas noliekšana Mainot noliekšanas leņķi, zāli var apgriezt grūti sasniedzamās vietās, piemēram, zem soļiem, iz- ciļņiem utt.

1. Nospiediet fiksācija pogu (7-1).

2. Nofiksējiet griezējgalvu vēlamajā vietā (7-2).

3. Atbrīvojiet fiksācijas pogu.

ADVICE Pirms pirmreizējās lietošanas noņemiet aizsargu no auklas griezēja. Zāliena trimmera ieslēgšana

1. Izlaidiet pagarinātājkabeli cauri elastīgajai uz-

2. Pieslēdziet pagarinātājkabeli elektrotīklam.

3. Ieņemiet drošu pozīciju.lv

Nodošana ekspluatācijā 130 GTE 350 / 450 / 550

4. Turiet iekārtu ar abām rokām. Šajā brīdī grie-

zējgalva nedrīkst atrasties uz zemes.

6. Nospiediet un turiet slēdzi uz augšējā roktura.

Iekārta sāk darboties.

7. Ļaujiet zāliena trimmerim dažus brīžus

pastrādāt tukšgaitā. Saīsiniet griezējauklu līdz nepieciešamajam garumam.

8. Ja slēdzi atlaiž, iekārta izslēdzas.

ADVICE Pēc iekārtas izslēgšanas griezējgalva griežas vēl dažas sekundes. LIETOŠANA Izslēdziet iekārtu, kad tuvojaties griežamajai zālei. Viegli nolieciet iekārtu uz priekšu un lēnam kustieties uz priekšu (9). Lai apgrieztu zāli, pagrieziet iekāru pa labi un pa kreisi (9). Garā zāle jāapgriež slānos. Vienmēr grieziet vir- zienā no augšpuses (10-1, 10-2) uz apakšpusi. ADVICE Darba laikā griezējauklas padevei vien- mēr ir jābūt pagrieztai uz zāliena pusi. Pusautomātiska griezējauklas padeve ar uzsitienu nodrošina optimālu auklas ga- rumu. Augu aizsardzības skavu lieto, lai turētu ie- kārtu nepieciešamā attālumā no norobežoju- miem (11-1). Nopļauto zāli izņem, iekārtai atrodoties verti- kālā pozīcijā. UZMANĪBU! Atkarībā no ierīces pielietojuma vibrāciju koef-cients elektroinstrumenta lietoša- nas laikāvar atšķirties no norādītās vēr- tības. Nepārslogojiet iekārtu darba laikā.

PIESARDZĪBA! Elektriskā trieciena draudi! Pirms apkopes un kopšanas veikšanas atvienojiet iekārtu no elektrotīkla un vei- ciet visus nepieciešamus pasākumus, lai nodrošinātu, ka to neviens atkārtoti nei- eslēdz. Pēc lietošanas izņemiet tīkla kontaktdakšu no rozetes un pārbaudiet vai iekārta nav bo- jāta. Glabājiet ierīci sausā, bērniem un nepie- derošām personām nepieejamā vietā. Elektriskos bojājumus drīkst novērst tikai kvalificēti speciālisti. Iekārtu nedrīkst lietot, ja ir nav auklas griezēja asmens vai tas ir bojāts. Gādājiet, lai aizsargs, auklas galva un dzinējs vienmēr būtu brīvi no pļaušanas materiāla at- likumiem. Iekārtu neapsmidzināt ar ūdeni! Ja iekļūst ūdens (aizdedzes iekārtā, gāzradī...), tas var izraisīt bojājumus. Nepakļaujiet iekārtu mitruma iedarbībai. Regulāri pārbaudiet vai iekārta ir darba kār- tībā. Nelietojiet tīrīšanas līdzekļus un šķid- rinātājus. Tie var neatgriezeniski bojāt ie- kārtu. Griezējauklas spoles maiņa (Rezerves auklas spole GTE Art. Nr. 112966)

1. Atveriet aizsargvāku, nospiežot uz abiem fik-

4. Pārliecinieties, ka aukla atrodas vietā (8-3).

5. Izvelciet auklu ārā abās pusēs.

6. Uzstādiet aizsargvāku un nofiksējiet fiksato-

rus. UZGLABĀŠANA Tīriet iekārtu un tās sastāvdaļas pēc katras lietošanas. ADVICE Pakariniet zāliena trimmeri aiz roktura. Šādi griezējgalva netiks lieki pārslogota. Glabājiet iekārtu sausā, no sala aizsargātā vietā. UTILIZĀCIJA Nokalpojušās iekārtas, baterijas un akumulatorus nedrīkst izmest sadzī- ves atkritumos! Iepakojums, iekārta un piederumi ir izga- tavoti no otrreiz pārstrādājamiem mate- riāliem un jānodod atbilstīgai utilizācijai.Palīdzība traucējumu gadījumā 440083_c 131 PALĪDZĪBA TRAUCĒJUMU GADĪJUMĀ Problēma Iespējamais iemesls Risinājums Motors nesāk darboties Motora aizsardzības slēdzis ir izslēdzies Tīklā nav sprieguma Uzgaidiet līdz motora aizsardzības slēdzis atkal ieslēgs trimmeri. Pārbaudiet drošības ierīces / aiz- sardzības slēdzi, elektriķim ir jāpārbauda elektroapgāde Pārbaudiet pagarinātājkabeli, ja nepieciešams, nomainiet Trimmeris vibrē Ir netīra auklas spole Iztīriet auklas spoli, ja nepie- ciešams, nomainiet Auklas spole ir tukša Nomainiet auklas spoliSlikti atgriež zāli Nepietiekams auklas garums Noregulējiet auklas garumu ADVICE Ja rodas šajā tabulā neminētie bojājumi vai bojājumi, ar kuriem nevarat pats tikt galā, griezieties mūsu klientu apkalpošanas dienestā. GARANTIJA Ja ar likumu noteiktajā termiņā tiek iesniegta prasība par bojājumu novēršanu, iespējamos materiālu vai ražošanas defektus mēs novēršam, veicot remontu vai apmainot ierīci. Prasību iesniegšanas termiņš ir atkarīgs no attiecīgās valsts likumdošanas, kurā ierīce ir pirkta. Mūsu dotā garantija ir spēkā tikai šādos gadījumos Ierīce tiek atbilstoši izmantota Tiek ievērota lietošanas pamācība Tiek izmantotas tikai oriģinālas rezerves daļas Garantija tiek anulēta šādos gadījumos: Ir mēģināts patstāvīgi salabot ierīci Ierīcei ir veiktas tehniskas izmaiņas Ierīce tiek neatbilstoši izmantota (piem., komer- ciālām vai sabiedriskām vajadzībām) Garantija neattiecas uz: Krāsojuma defektiem, kas rodas parasta nodiluma dēļ Dilstošajām daļām, kas rezerves daļu kartē ir atzīmētas ar rāmīti [xxx xxx (x)] Iekšdedzes motoriem – uz tiem attiecas konkrētā motora izgatavotāja atsevišķie garantijas noteikumi Garantija stājas spēkā ar brīdi, kad gala patērētājs to iegādājas. Noteicošais ir datums uz pirkuma oriģinālās kvīts. Ja nepieciešams izmantot garantiju, lūdzu, vērsieties ar šo garantijas apliecinājumu un pirkuma čeku pie preces pārdevēja vai tuvākajā autorizētajā klientu apkalpošanas centrā. Šis garantijas apliecinājums neattiecas uz pircēja likumīgajām tiesībām attiecībā uz defektu novēršanu pret pārdevēju.lv ES atbilstības deklarācija 132 GTE 350 / 450 / 550

ES ATBILSTĪBAS DEKLARĀCIJA

Mēs ar šo paziņojam, ka mūsu piegādātā izstrādājuma konstrukcija atbilst harmonizēto ES direktīvu prasībām, ES drošības standartiem un izstrādājumam specifiskiem standartiem. Izstrādājums Ražotājs Pilnvarotais pārstāvis Zāliena trimmeris, elektriskais Veids GTE 350 GTE 450 GTE 550 AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz Sērijas numurs ES direktīvas Harmonizētie standarti G130130 Skaņas jaudas līmenis EN ISO 3744 izmērītais / garantētais GTE 350 94 / 96 dB(A) GTE 450 94 / 96 dB(A) GTE 550 94 / 96 dB(A) 2006/42/EK 2014/30/EU 2000/14/EK 2014/35/EU 2011/65/EU EN 60335-1 EN 50636-2-91 EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 Pilnvarotā iestāde Société Nationale de Certification et d'Homologation Nr. 0499 Atbilstības novērtējums 2000/14/EK VI pielikums Kötz, 04.07.2016 Wolfgang Hergeth RīkotājdirektorsИнструкции по эксплуатации 440083_c 133 ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
