NÁVOD K OBSLUZE GTE 550 Premium AL-KO

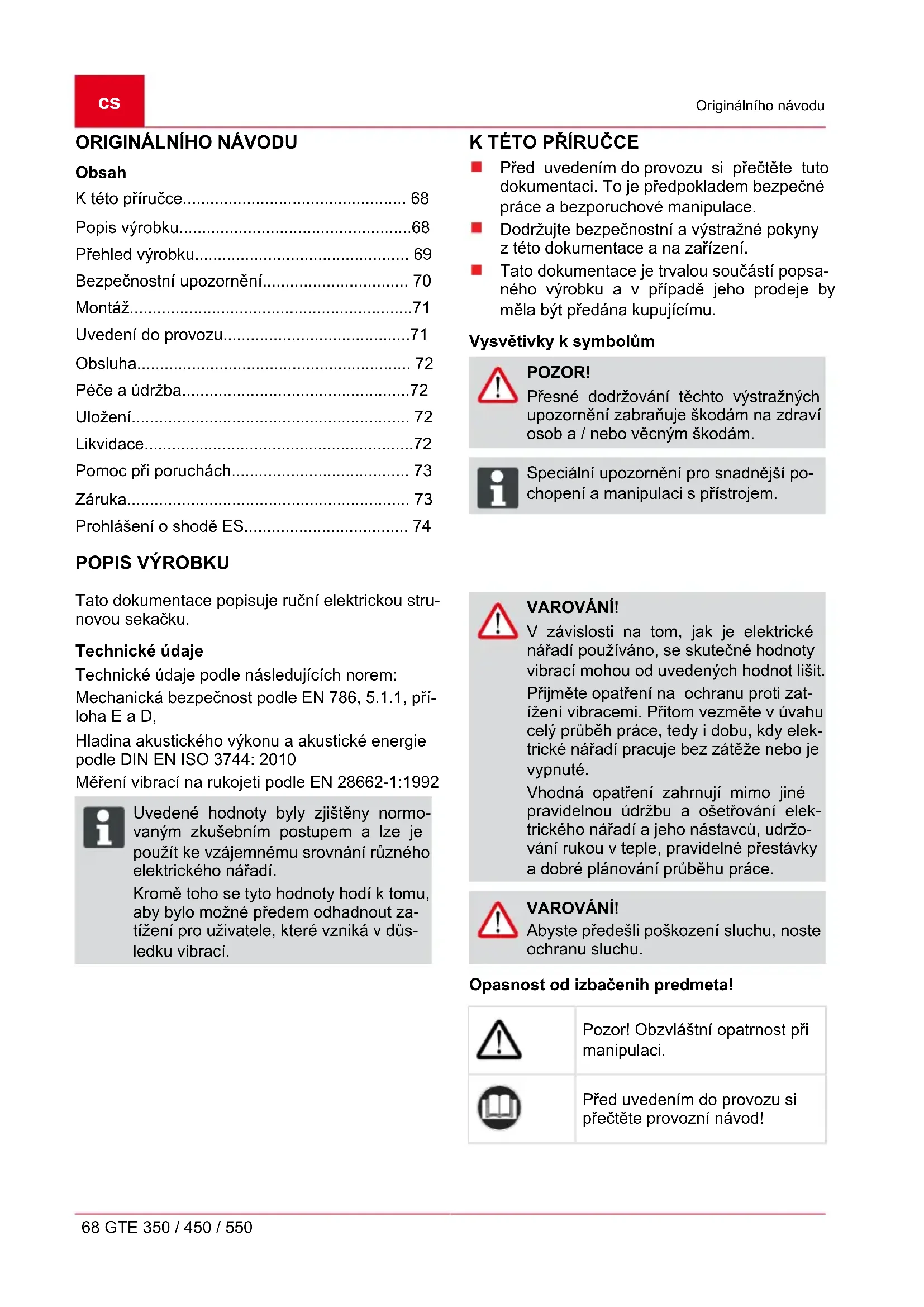

Před uvedením do provozu si přečtěte tuto dokumentaci. To je předpokladem bezpečné práce a bezporuchové manipulace. Dodržujte bezpečnostní a výstražné pokyny z této dokumentace a na zařízení. Tato dokumentace je trvalou součástí popsa- ného výrobku a v případě jeho prodeje by měla být předána kupujícímu. Vysvětivky k symbolům POZOR! Přesné dodržování těchto výstražných upozornění zabraňuje škodám na zdraví osob a / nebo věcným škodám. ADVICE Speciální upozornění pro snadnější po- chopení a manipulaci s přístrojem.

Tato dokumentace popisuje ruční elektrickou stru- novou sekačku. Technické údaje Technické údaje podle následujících norem: Mechanická bezpečnost podle EN 786, 5.1.1, pří- loha E a D, Hladina akustického výkonu a akustické energie podle DIN EN ISO 3744: 2010 Měření vibrací na rukojeti podle EN 28662-1:1992 ADVICE Uvedené hodnoty byly zjištěny normo- vaným zkušebním postupem a lze je použít ke vzájemnému srovnání různého elektrického nářadí. Kromě toho se tyto hodnoty hodí k tomu, aby bylo možné předem odhadnout za- tížení pro uživatele, které vzniká v důs- ledku vibrací. VAROVÁNÍ! V závislosti na tom, jak je elektrické nářadí používáno, se skutečné hodnoty vibrací mohou od uvedených hodnot lišit. Přijměte opatření na ochranu proti zat- ížení vibracemi. Přitom vezměte v úvahu celý průběh práce, tedy i dobu, kdy elek- trické nářadí pracuje bez zátěže nebo je vypnuté. Vhodná opatření zahrnují mimo jiné pravidelnou údržbu a ošetřování elek- trického nářadí a jeho nástavců, udržo- vání rukou v teple, pravidelné přestávky a dobré plánování průběhu práce. VAROVÁNÍ! Abyste předešli poškození sluchu, noste ochranu sluchu. Opasnost od izbačenih predmeta! Pozor! Obzvláštní opatrnost při manipulaci. Před uvedením do provozu si přečtěte provozní návod!Popis výrobku 440083_c 69 Nebezpečí hrozící od vym- rštěných předmětů! V ohrožené oblasti se nesmí zdržovat cizí osoby. Vzdálenost mezi zařízením a dalšími subjekty musí činit mi- nimálně 15 m. Přístroj nevystavujte mokru nebo vlhkosti. Noste ochranné brýle, ochran- nou helmu a chrániče sluchu. Pokud je prodlužovací kabel poškozený nebo prodřený, vy- táhněte zástrčku okamžitě ze zásuvky! Nastavitelná teleskopická tyč Strunová sekačka je vybavena nastavitelnou te- leskopickou tyčí. Přístroj je tak možné nastavit in- dividuálně na výšku těla a motorovou hlavici je možné natočit. Otočná a nastavitelná žací hlavice Sekačky GTE 450 a 550 jsou vybaveny otočnou žací hlavicí s nastavitelným sklonem. Nastavení Tip-Automatic Ve strunové hlavici je zabudovaný automatický poklep Tip-Automatic (8-4), takže je možné s běžícím motorem prodloužit strunu. Bezpečnostní a ochranná zařízení Dětská pojistka Otvor (5 mm) na ochranném vypínači motoru je určen pro visací zámek*. Visací zámek brání nechtěnému spuštění přístroje.

• Není součástí dodávky Ochranný vypínač motoru Strunová sekačka je vybavena ochranným vypí- načem motoru, který přístroj v případě přetížení vypne. Po ochlazení po dobu asi 15 minut je možné stru- novou sekačku opět zapnout. POZOR! Nebezpečí poranění! Bezpečnostní a ochranná zařízení nesmí být zrušena. Použití v souladu s určením Toto zařízení je určeno k vyžínání pozemků pro osobní potřebu. Jiné použití překračující tento rá- mec platí za použití neodpovídající určení. Tento přístroj není určen k tomu, aby ho používaly osoby (včetně dětí) s ome- zenými fyzickými, smyslovými nebo dušev- ními schopnostmi nebo bez zkušeností a/ nebo nedostatečných znalostí, ledaže jsou pod dohledem osoby odpovědné za jejich bezpečnost nebo od ní dostanou pokyny, jak se přístroj používá. Děti by měly být pod doh- ledem, aby bylo zajištěno, že si s přístrojem nebudou hrát. POZOR! Přístroj je zakázáno provozovat v ře- meslné oblasti použití.

Přehled výrobku (1) udává přehled o přístroji. 1-1 Horní rukojeť 1-2 Spínač s dětskou pojistkou 1-3 Zástrčka přístroje 1-4 Držák na odlehčení kabelu 1-5 Přídavná rukojeť 1-6 Držák s náhradní cívkou struny * 1-7 Teleskopická tyč 1-8 Horní vodicí pouzdro

Dolní vodicí pouzdro 1-10 Zajišťovací tlačítko pro žací hlavici * 1-11 Žací hlavice s motorem 1-12 Oblouk na ochranu rostlin 1-13 Vodicí kolečko * 1-14 Ochranný štít s odřezávačem struny 1-15 Cívka se strunoucs Bezpečnostní upozornění 70 GTE 350 / 450 / 550

• specificky podle přístroje

BEZPEČNOSTNÍ UPOZORNĚNÍ

POZOR! Rotace řezných nástrojů po vypnutí mo- toru ještě pokračuje. Před použitím zkontrolujte, zda síťová a prod- lužovací vedení nevykazují známky poško- zení nebo stárnutí Prodlužovací vedení držte stranou řezných nástrojů. Je-li vedení během použití poškozeno, okamžitě ho odpojte od sítě. VEDENÍ SE PŘED ODPOJENÍM OD SÍTĚ NEDOTÝKE- JTE. Pracujte vždy ve vhodném oblečení, noste chrániče očí a rukavice Nikdy nedovolte, aby přístroj používaly děti nebo nezaškolené osoby nebo aby prováděly jeho údržbu. Místní předpisy mohou stanovit minimální věk pro obsluhu Používání přístroje přerušte, pokud se v jeho blízkosti zdržují osoby, zejména děti, nebo domácí zvířata. Sekejte jen za denního světla nebo za do- brého umělého osvětlení. Před uvedením přístroje do provozu a po jakémkoli nárazu zkontrolujte přístroj, zda ne- vykazuje známky opotřebení nebo poškození a nechte provést nezbytné opravy. Přístroj nikdy nepoužívejte s poškozenými nebo chybějícími bezpečnostními zařízeními. Ruce a nohy držte vždy stranou od sekacího mechanismu, zejména při zapnutí motoru. Nebezpečí poranění hrozí od každého nástroje, který slouží k odřezávání struny. Po vytažení nové struny držte přístroj před zapnutím vždy v jeho normální pracovní po- loze. Nikdy nemontujte kovové řezné prvky. Než na přístroji otevírat. Před kontrolou, čištěním nebo prací na přístroji nebo když není přístroj používán, vždy vytáhněte síťovou zástrčku. Dbejte na to, aby vzduchové otvory byly bez nečistot. I přes technická a doplňující ochranná opa- tření přetrvává při práci s přístrojem zbytkové riziko. Rukojeť udržujte suchou a čistou. Odstraňte cizí tělesa z pracovní oblasti. Přístroj používejte pouze v technicky bezvad- ném stavu Ochranný štít, strunovou hlavu a motor udržujte trvale prosté zbytků z procesu sečení. Tělo a oblečení udržujte mimo dosah řez- ného mechanismu. Osoby, které nejsou s křovinořezem obezná- meny, by si měly zacházení s ním trénovat při vypnutém motoru. Noste vhodný pracovní oděv. Při práci dbejte na bezpečný postoj. Přistroj ovládejte vždy oběma rukama. V ohrožené oblasti se nesmí zdržovat cizí osoby. Přístroj nenechávejte bez dohledu. Při sečení na svahu vždy stůjte o něco níž, než kde se nachází řezný mechanismus. Při pracech na svazích: Nikdy nepracujte na hladkém a kluzkém svahu. Dbejte vždy na to, abyste měli dobrou stabilitu. Sekejte vždy šikmo po svahu, zásadně ne nahoru a dolů. Přístroj nepoužívejte na svazích se stoupáním větším než 20°! Buďte zvláště opatrní při otáčení! Po kontaktu s cizím tělesem: Vypněte motor. Zkontrolujte, zda není zařízení poško- zeno. Zařízení neobsluhujte pod vlivem alkoholu, drog nebo léků. Musí být dodržovány předpisy pro prevenci úrazů. Bezpečnost elektrických součástí UPOZORNĚNÍ! Nebezpečí při dotyku dílů vedoucích napětí! Pokud je prodlužovací kabel poško- zený nebo prodřený, vytáhněte zástrčku okamžitě ze zásuvky! Připojení dopo- ručujeme provést přes ochranný spí- nač s jmenovitým svodovým proudem < 30 mA.Bezpečnostní upozornění 440083_c 71 Domácí síťové napětí musí souhlasit s údaji o síťovém napětí v technických údajích, ne- používat jiné napájecí napětí. Používejte pouze prodlužovací kabely, jež jsou určené pro používání venku – minimální průřez 1,5 mm

. Kabelový buben vždy zcela odvinout. Poškozené nebo zlomené prodlužovací ka- bely nesmějí být používány.

Před každým uvedením do provozu zkontrolujte stav svého prodlužovacího kabelu. Upevněte prodlužovací kabel do držáku na odlehčení kabelu. Přístroj nevystavujte mokru nebo vlhkosti. Děti se musí držet stranou od přístrojů připo- jených k elektrické síti. MONTÁŽ POZOR! Přístroj je dovoleno provozovat až po skončení celé montáže. Montáž ochranného štítu ADVICE Nůž integrovaný v ochranném krytu přiřezává řeznou strunu automaticky na optimální délku. GTE 350

1. Nasaďte ochranný štít na žací hlavici (2-1).

2. Dbejte na to, aby struna byla volná.

3. Upevněte připojenými 4 šrouby.

1. Nasaďte ochranný štít na žací hlavici (2-1).

2. Dbejte na to, aby struna byla volná.

3. Ochranný štít přišroubujte vzadu pomocí do-

daných šroubů (2-1).

4. Nasaďte vodicí kolečko na ochranný kryt a

utáhněte šrouby (2-2). Montáž přídavného madla GTE 350

1. Třmeny přídavného madla lehce odtáhněte

2. Přídavné madlo zasuňte do držáku (3-2).

3. Přídavné madlo zaklapněte do ozubení.

4. Nasaďte držák čepu a zašroubujte upínací

šrouby (3-3). GTE 450, GTE 550 Pomocí sklopné páky v přídavném madlu je možné individuálně nastavit sklon rukojeti.

1. Nasuňte držák na držadlo.

2. Třmeny přídavného madla lehce odtáhněte

3. Přídavné madlo zasuňte do držáku (3-2).

4. Přídavné madlo zaklapněte do ozubení.

5. Sklopnou páku s držákem čepů nasaďte na

6. Upínací šrouby utáhněte tak, aby sklopnou

pákou bylo možné pohybovat s vynaložením minimální síly (3-3).

POZOR! Před uvedením do provozu vždy pro- veďte vizuální kontrolu. Nastavení teleskopické tyče

1. Pro uvolnění otočte horním zajišťovacím

pouzdrem o cca 180° doprava (4-1).

2. Teleskopickou tyč nastavte podle výšky těla.

Teleskopickou tyč je možné prodloužit o cca 10 cm (4-2).

3. Utáhněte zajišťovací pouzdro (4-3).

Otočení žací hlavice K sekání např. okrajů trávníku je možné žací hla- vici otočit o 180° (5, 6).

1. Uvolněte dolní zajišťovací pouzdro (5-1).

2. Otočte teleskopickou tyč o 180° (5-2).

3. Utáhněte zajišťovací pouzdro (5-3, 6-1).

Naklonění žací hlavice Se změněným úhlem sklonu je možné sekat i na nepřístupných místech, např. pod lavičkami, výs- tupky atd.

1. Stiskněte zajišťovací tlačítko (7-1).

2. Žací hlavici zaklapněte do požadovaného

3. Uvolněte zajišťovací tlačítko.

ADVICE Před prvním uvedením do provozu od- straňte ochranu na odřezávači struny. Startování strunové sekačky

1. Prodlužovací kabel veďte přes odlehčení

2. Připojte prodlužovací kabel k elektrické síti.

3. Zaujměte bezpečný postoj.cs

Uvedení do provozu 72 GTE 350 / 450 / 550

4. Přístroj držte oběma rukama. Žací hlavici ne-

5. Jednou rukou sevřete přídavné madlo, dru-

hou rukou horní rukojeť.

6. Stiskněte spínač na horní rukojeti a držte ho

stisknutý. Přístroj běží.

7. Strunovou sekačku nechte chvilku běžet na-

prázdno. Struna se přitom zkrátí na správnou délku.

8. Když spínač uvolníte, přístroj se vypne.

ADVICE Po vypnutí přístroje se hlavice na řezání struny ještě několik sekund otáčí. OBSLUHA Přístroj zapněte, než se přiblížíte k sekané trávě. Přístroj lehce skloňte dopředu a pomalu pos- tupujte vpřed (9). Při sekání trávy přístrojem pohybujte doprava a doleva (9). Dlouhou trávu je třeba sekat po vrstvách. Vždy postupujte shora (10-1, 10-2) dolů. ADVICE Při práci opakovaně poklepávejte na strunovou hlavici. Tip- Automatic za- jišťuje optimální délku struny. Použijte oblouk na ochranu rostlin, abyste přístroj udrželi ve správné vzdálenosti od pře- kážek (11-1). Posekanou trávu odstraňujte jen se zasta- veným motorem. POZOR! Hodnota vibrací měřená během provozu elektrického přístroje se může podle použití přístroje od vykazované hodnoty lišit. Během práce přístroj nepřetěžujte.

UPOZORNĚNÍ! Nebezpečí od elektrického proudu! Před údržbou a ošetřením přístroj odpo- jte od sítě a zajistěte proti opětovnému zapojení. Po použití vytáhněte síťovou zástrčku a zkon- trolujte přístroj, zda není poškozený Uskladněte přístroj v suchu na místě nepřís- tupném dětem a nepovolaným osobám. Elektrické poruchy nechte odstranit jen v au- torizovaných opravnách. Přístroj nikdy nepoužívejte, když chybí čepel odřezávače struny nebo je poškozená. Ochranný štít, strunovou hlavu a motor udržujte trvale prosté zbytků z procesu sečení. Přístroj neostřikujte proudem vody! Pronika- jící voda (zapalovací zařízení, karburátor...) mohou vést k poruchám. Přístroj nevystavujte mokru nebo vlhkosti. Přístroj v pravidelných intervalech kontrolu- jte, zda je v řádném stavu. Nepoužívejte čisticí prostředky, popř. roz- pouštědla. Přístroj by se tak mohl nenapravi- telně poškodit. Výměna cívky se strunou (Náhradní cívka se strunou GTE výr. č. 112966)

1. Tlakem na obě aretace otevřete kryt (8-1).

2. Vyjměte prázdnou cívku (8-2).

3. Vložte novou cívku se strunou.

4. Dbejte na to, aby pružina byla opět nasazena

5. Strunu na obou stranách zaveďte směrem

6. Nasaďte kryt a zaklapněte aretace.

ULOŽENÍ Přístroj a jeho příslušenství po každém použití očistěte. ADVICE Sekačku zavěste za rukojeť. Žací hlavice tak nebude zbytečně zatížená. Přístroj skladujte na suchém místě chráně- ném před mrazem. LIKVIDACE Vysloužilé přístroje, baterie nebo aku- mulátory nelikvidujte s domovním od- padem! Obal, přístroj a příslušenství jsou vyro- beny z recyklovatelného amteriálu a likvi- dují se odpovídajícím způsobem.Pomoc při poruchách 440083_c 73

Porucha Možná příčina Řešení Motor neběží Ochranný spínač motoru se vypnul Není k dispozici síťové napětí Počkejte, dokud ochranný spínač motoru sekačku opět nezapne. Zkontrolujte pojistky / jističe a nechte zkontrolovat napájení prou- dem odborným elektrikářem. Zkontrolujte prodlužovací kabel, v případě potřeby použijte nový Sekačka vibruje Cívka se strunou je znečištěná Vyčistěte cívku, v případě potřeby nasaďte novou Cívka se strunou je prázdná Vyměňte cívku se strunouTráva je špatně posekaná Nedostatečná délka struny Nastavte délku struny ADVICE V případě poruch, které nejsou v této tabulce uvedené nebo které nemůžete sami odstranit, se obraťte na příslušný zákaznický servis. ZÁRUKA Případné materiálové nebo výrobní vady na přístroji odstraníme během zákonné promlčecí lhůty pro nároky na odstranění vad podle naší volby opravou nebo dodáním náhradního výrobku. Promlčecí lhůta je určena právem dané země, ve které byl přístroj zakoupen. Náš příslib záruky platí jen v případě: řádné manipulace s přístrojem dodržování návodu k obsluze použití originálních náhradních dílů Záruka zaniká v případě: pokusů o opravu přístroje technických úprav přístroje použití v rozporu s určením (např. komerčního nebo komunálního použití) Ze záruky jsou vyloučeny: poškození nátěru způsobená běžným opotřebením díly podléhající opotřebení, které jsou označeny na seznamu náhradních dílů orámováním [xxx xxx (x)] Spalovací motory – pro ty platí vlastní záruční ustanovení příslušného výrobce motoru Záruční doba počíná běžet dnem nákupu koncovým odběratelem. Určující je datum na originálním dok- ladu o koupi. V případě uplatnění záruky se prosím obraťte s tímto prohlášením o záruce a dokladem o koupi na svého prodejce nebo nejbližší autorizovaný zákaznický servis. Tímto příslibem záruky zůstávají zákonné nároky kupujícího na odstranění vady vůči prodávajícímu nedotčeny.cs Prohlášení o shodě ES 74 GTE 350 / 450 / 550

PROHLÁŠENÍ O SHODĚ ES

Tímto prohlašujeme, že tento výrobek, který byl námi uvedený do oběhu, odpovídá provedení podle požadavků harmonizovaných směr- nic EU, bezpečnostních norem EU a produktových standardů. Výrobek Výrobce Odpovědný zástupce Strunová sekačka, elektrická Typ GTE 350 GTE 450 GTE 550 AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz Sériové číslo Směrnice EU Harmonizované normy G130130 Hladina akustického tlaku EN ISO 3744 naměřená / garantovaná GTE 350 94 / 96 dB(A) GTE 450 94 / 96 dB(A) GTE 550 94 / 96 dB(A) 2006/42/ES 2014/30/EU 2000/14/ES 2014/30/EU 2011/65/EU EN 60335-1 EN 50636-2-91 EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 Jmenované místo Société Nationale de Certification et d'Homologation No. 0499 Hodnocení shody 2000/14/EC Appendix VI Kötz, 04.07.2016 Wolfgang Hergeth Managing DirectorOriginálneho návodu 440083_c 75
