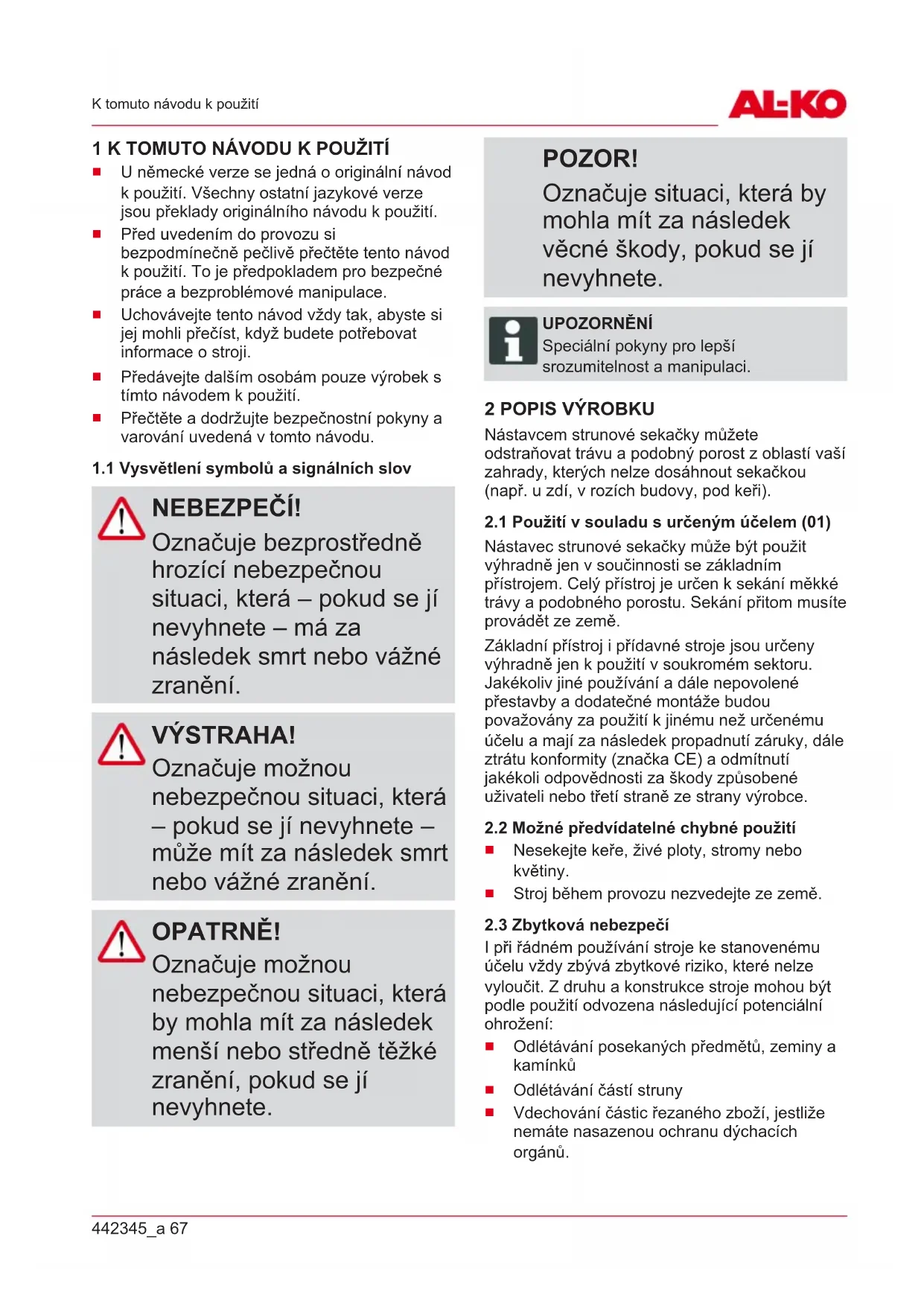

NÁVOD K OBSLUZE GTA 4030 AL-KO

U německé verze se jedná o originální návod k použití. Všechny ostatní jazykové verze jsou překlady originálního návodu k použití.

Před uvedením do provozu si bezpodmínečně pečlivě přečtěte tento návod k použití. To je předpokladem pro bezpečné práce a bezproblémové manipulace.

Uchovávejte tento návod vždy tak, abyste si jej mohli přečíst, když budete potřebovat informace o stroji.

Předávejte dalším osobám pouze výrobek s tímto návodem k použití.

Přečtěte a dodržujte bezpečnostní pokyny a varování uvedená v tomto návodu.

1.1 Vysvětlení symbolů a signálních slov

NEBEZPEČÍ! Označuje bezprostředně hrozící nebezpečnou situaci, která – pokud se jí nevyhnete – má za následek smrt nebo vážné zranění. VÝSTRAHA! Označuje možnou nebezpečnou situaci, která – pokud se jí nevyhnete – může mít za následek smrt nebo vážné zranění. OPATRNĚ! Označuje možnou nebezpečnou situaci, která by mohla mít za následek menší nebo středně těžké zranění, pokud se jí nevyhnete. POZOR! Označuje situaci, která by mohla mít za následek věcné škody, pokud se jí nevyhnete. UPOZORNĚNÍ Speciální pokyny pro lepší srozumitelnost a manipulaci.

Nástavcem strunové sekačky můžete odstraňovat trávu a podobný porost z oblastí vaší zahrady, kterých nelze dosáhnout sekačkou (např. u zdí, v rozích budovy, pod keři).

2.1 Použití v souladu s určeným účelem (01)

Nástavec strunové sekačky může být použit výhradně jen v součinnosti se základním přístrojem. Celý přístroj je určen k sekání měkké trávy a podobného porostu. Sekání přitom musíte provádět ze země. Základní přístroj i přídavné stroje jsou určeny výhradně jen k použití v soukromém sektoru. Jakékoliv jiné používání a dále nepovolené přestavby a dodatečné montáže budou považovány za použití k jinému než určenému účelu a mají za následek propadnutí záruky, dále ztrátu konformity (značka CE) a odmítnutí jakékoli odpovědnosti za škody způsobené uživateli nebo třetí straně ze strany výrobce.

2.2 Možné předvídatelné chybné použití

Nesekejte keře, živé ploty, stromy nebo květiny.

Stroj během provozu nezvedejte ze země.

2.3 Zbytková nebezpečí

I při řádném používání stroje ke stanovenému účelu vždy zbývá zbytkové riziko, které nelze vyloučit. Z druhu a konstrukce stroje mohou být podle použití odvozena následující potenciální ohrožení:

Odlétávání posekaných předmětů, zeminy a kamínků

Odlétávání částí struny

Vdechování částic řezaného zboží, jestliže nemáte nasazenou ochranu dýchacích orgánů.CZ 68 GTA 4030 Bezpečnostní pokyny

Poškození sluchu, jestliže nenosíte ochranu sluchu.

Řezná poranění při sáhnutí na otáčející se strunu

2.4 Symboly na stroji

Symbol Význam Zvláštní opatrnost při manipulaci! Před uvedením do provozu si přečtěte návod k použití! Dodržujte bezpečnostní vzdálenost! Třetí osoby držte stranou nebezpečné oblasti! Noste ochranu sluchu a ochranné brýle! Vzdálenost mezi strojem a nezúčastněnými osobami musí kolem uživatele činit minimálně 15m. Nepoužívat při dešti! Chránit před vlhkostí!

2.5 Bezpečnostní a ochranná zařízení

Ochranný štít Chrání uživatele před rotující strunou a odlétávajícími předměty. Ochranný třmen Chrání rostliny a ostatní osoby před rotující strunou. Navíc je struna při sekání u zdí chráněna před nadměrným opotřebením.

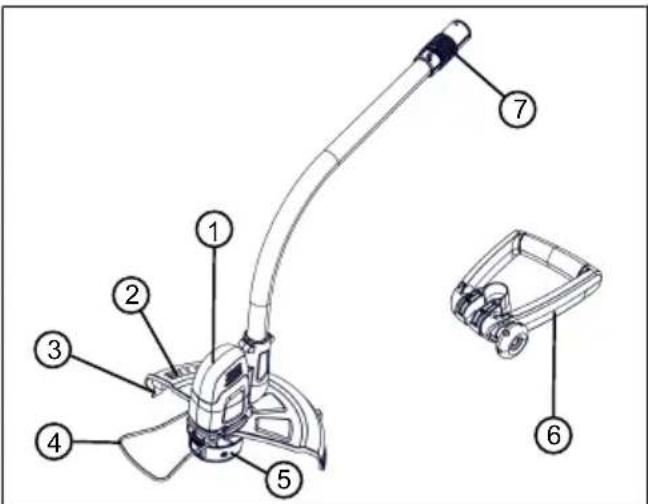

Č. Stavební dílec 1 Žací hlavice s motorem 2 Ochranný štít 3 Odřezávač struny 4 Ochranný třmen 5 Strunová hlava s cívkou 6 Rukojeť, nastavitelná 7 Spojka pro základní přístroj

Mladiství mladší 16 let nebo osoby, které nejsou seznámeny s návodem k použití, nesmějí stroj používat. Respektujte eventuální zemské specifické bezpečnostní předpisy týkající se minimálního věku uživatele.

Neobsluhujte stroj pod vlivem alkoholu, drog nebo léků.442345_a 69 Bezpečnostní pokyny

Aby se předešlo zranění hlavy a končetin, jakož i poškození sluchu, je třeba nosit oděv a ochranné vybavení podle předpisů.

Osobní ochranné vybavení se skládá z:

Ochranná helma, ochranné brýle a ochrana dýchacích orgánů

při údržbě a péči: ochranné rukavice

3.3 Bezpečnost na pracovišti

Pracujte jen za denního světla nebo za velmi jasného umělého osvětlení.

Před zahájením práce z pracovní oblasti odstraňte nebezpečné předměty, např. větve, kusy skla a kovu, kameny.

Dbejte na vlastní stabilitu.

3.4 Bezpečnost osob a zvířat

Stroj používejte jen k té práci, pro kterou je určen. Použití k jinému než určenému účelu může mít za následek poranění i poškození věcných hodnot.

Stroj zapněte jen tehdy, jestliže se v pracovní oblasti nenacházejí žádné osoby a zvířata.

Ruce nebo nohy, popř. jiné části těla udržujte mimo dosah pohybujících se dílů stroje (např. pilový řetěz, řezací ústrojí).

Díly stroje, jako např. kryty motoru a řezné nástroje se mohou během provozu silně zahřívat. Nedotýkejte se jich. Po vypnutí vyčkejte na jejich ochlazení.

3.5 Bezpečnost stroje

Stroj používejte jen za následujících podmínek:

Stroj není znečištěný.

Stroj nevykazuje žádná poškození.

Všechny ovládací prvky fungují.

Všechna držadla stroje udržujte suchá a čistá.

Nepřetěžujte stroj. Je určen pro lehké práce v soukromém sektoru. Přetížení vedou k poškození stroje.

Stroj nikdy nepoužívejte s opotřebovanými nebo vadnými díly. Poškozené díly vždy vyměňte za originální náhradní díly výrobce. Je-li stroj provozován sCZ 70 GTA 4030 Bezpečnostní pokyny opotřebenými nebo poškozenými díly, nemohou být vůči výrobci uplatňovány nároky na záruční plnění.

3.6 Bezpečnost elektrických

K zamezení zkratů a zničení elektrických součástí:

Stroj chraňte před vlhkostí a nepoužívejte jej v dešti.

Stroj neostřikujte vodou.

Stroj neotevírejte. UPOZORNĚNÍ Dodržujte bezpečnostní pokyny k akumulátoru a nabíječce uvedené v samostatných návodech k použití.

3.7 Bezpečnostní pokyny pro

3.7.1 Pracovní pokyny

Stroj vždy obsluhujte oběma rukama.

Ruce a nohy držte vždy stranou od řezného ústrojí, zejména při zapnutí motoru.

Po vypnutí motoru počkejte na zastavení řezného ústrojí.

Posekané předměty odstraňujte jen po úplném zastavení motoru a řezného ústrojí.

Odřezávače struny se kvůli nebezpečí řezných poranění nedotýkejte nechráněnýma rukama.

Po vytažení nové struny stroj před zapnutím vždy umístěte do jeho normální pracovní polohy.

Nepoužívejte kovové struny!

Ochranný štít, řezné ústrojí a motor stále udržujte volné od zbytků ze sečení.

Osoby, které nejsou se strojem seznámeny, by se měly nejdříve naučit s ním zacházet u vypnutého motoru.

Nikdy nepracujte na hladkém a kluzkém svahu.

Vždy sečte příčně ke svahu, nikdy ne směrem nahoru nebo dolů.

Vždy stůjte pod řezným ústrojím.

Po kontaktu s cizím tělesem:

Zkontrolujte, zda stroj není poškozený.442345_a 71 Bezpečnostní pokyny

3.7.2 Zatížení vibracemi

VÝSTRAHA! Nebezpečí vyplývající z vibrací Skutečná emisní hodnota vibrací při používání stroje se může odlišovat od hodnoty uváděné výrobcem. Před popř. během používání respektujte následující ovlivňující faktory:

Je stroj používán v souladu s určeným účelem?

Je materiál správným způsobem posekán, popř. zpracován?

Nachází se stroj v řádném stavu vhodném k používání?

Je řezný nástroj správně nabroušený, popř. je řezný nástroj správně namontovaný?

Jsou namontovány rukojeti a event. volitelné vibrační rukojeti, a jsou pevně spojeny se strojem?

Provozujte přístroj pouze při tolika otáčkách, kolik je nezbytné pro danou práci. Nevytáčejte motor na maximum, snížíte hluk a vibrace.

Kvůli neodbornému používání a údržbě se mohou zvýšit vibrace přístroje a hlučnost. To vede ke zdravotním újmám. V takovém případě přístroj ihned vypněte a nechte ho opravit od autorizovaného servisu - dílny.

Stupeň zatížení vibracemi je závislý na prováděné práci, popř. používání stroje. Odhadněte je a vložte odpovídající pracovní přestávky. Výrazně se tím sníží zatížení vibracemi po celou pracovní dobu.

Delší používání přístroje vystavuje obsluhu vibracím a může zapříčinit oběhové problémy (“bílý prst“). Abyste toto riziko zmenšili, noste rukavice a držte ruce v teple. Pokud se objeví symptom „bílého prstu“, ihned vyhledejte lékaře. K tomuto symptomu patří: Necitlivost, ztráta stability, mravenčení, svědění, bolest, ubývání síly, změna barvy nebo stavu kůže. Normálně postihují tytoCZ 72 GTA 4030 Montáž a uvedení do provozu symptomy prsty, ruce nebo puls. Nebezpečí se zvyšuje za nízkých teplot.

Během pracovního dne si dělejte delší přestávky, abyste si mohli odpočinout od hluku a vibrací. Plánujte si práci tak, aby se použití přístrojů se silnými vibracemi rozložilo na několik dnů.

Máte-li nepříjemný pocit nebo jste během používání stroje zjistili zabarvení kůže na vašich rukou, okamžitě přerušte práci. Dodržujte dostatečně dlouhé pracovní přestávky. Bez dostatečných přestávek v práci může dojít k vibračnímu syndromu ruka- paže.

Minimalizujte riziko vystavení vibracím. Stroj udržujte podle pokynů v návodu k použití.

Používáte-li stroj častěji, kontaktujte svého prodejce k zakoupení antivibračního příslušenství (např. rukojetí).

Se strojem nepracujte při teplotách menších než 10°C. V pracovním plánu specifikujte, jak lze omezit zatížení vibracemi.

3.7.3 Zatížení hlukem

Určitému zatížení hlukem nelze u tohoto stroje zabránit. Hlučné práce provádějte v doporučených a určených dobách. Dodržujte event. doby klidu a pracovní dobu omezte na minimum. Ke své osobní ochraně a k ochraně v blízkosti se nacházejících osob noste vhodnou ochranu sluchu.

1. Ochranný štít (02/01) nasuňte na žací hlavu

2. K zajištění ochranného štítu proti pádu

utáhněte upevňovací šrouby (02/03) (02/b).

Viz návod k použití „Multitool variable MT 40 - základní přístroj“.

4.3 Nasunutí přídavného stroje na základní

přístroj Viz návod k použití „Multitool MT 40 – základní přístroj“. 5 OBSLUHA Přístroj zapněte, než se přiblížíte k sekané trávě. Struna tím dosáhne maximální rychlosti otáčení.

5.1 Vyklopení ochranného třmenu(03)

1. Ochranný třmen (03/1) ručně sklopte dolů

(03/a) tak, aby zaskočil ve vodorovné poloze (03/b).

5.2 Zapnutí a vypnutí stroje

Viz návod k použití „Multitool MT 40 – základní přístroj“.442345_a 73 Chování při práci a pracovní technika (05–08)

5.3 Prodloužení struny během používání

(04) Struna se během používání stále zkracuje a třepí.

1. Strunovou hlavou (04/1) vždy poklepejte o

trávu (04/a). Tak se z cívky odvine kus nové struny a opotřebovaný konec struny se odstřihne odřezávačem struny (04/2). 6 CHOVÁNÍ PŘI PRÁCI A PRACOVNÍ TECHNIKA (05–08)

Stroj mírně nakloňte dopředu (asi 30°), abyste sekali špičkou struny. Postupujte pomalu (05).

Strojem při sečení pohybujte rovnoměrně doprava a doleva (06).

Stroj nejlépe seká při vysoké rychlosti. Proto přístroj nepřetěžujte sekáním vysoké trávy.

Při přetížení stroje ve vysoké trávě se struna zablokuje. K odlehčení stroj okamžitě nadzvedněte. Jinak může dojít k trvalému poškození motoru.

Se strojem nesekejte přímo proti tvrdým překážkám (např. proti zdem), ale bočně. Tím chráníte strunu (08).

Stroj udržujte mimo dosah citlivých rostlin. Ochranný třmen sklopte do vodorovné polohy.

VÝSTRAHA! Nebezpečí zranění pořezáním Nebezpečí zranění pořezáním při sáhnutí na ostrohranné a pohybující se díly stroje i řezné nástroje.

Před údržbou, ošetřováním a čištěním stroj vždy vypněte. Odstraňte akumulátor.

Při údržbě, ošetřování a čištění vždy noste ochranné rukavice.

7.1 Výměna strunové cívky (09, 10)

Náhradní strunová cívka: Č. výrobku 113349, 2dílná sada. Předpoklad: Stroj musí být vypnutý a akumulátor musí být odstraněn ze základního přístroje. Vyjmutí a nasazení strunové cívky

1. Současně stiskněte obě odblokovací tlačítka

(09/1) (09/a) a sejměte kryt (09/2) (09/b).

2. Vyjměte prázdnou strunovou cívku

Přitom dbejte, aby byla pružina opět nasazena.

4. Strunu (10/2) prostrčte otvorem (10/3)

strunové hlavy směrem ven.

5. Nasaďte a přitlačte kryt (10/4) tak, aby

6. Do základního přístroje vložte akumulátor.

Nastavte požadovanou délku struny.

2. Strunovou hlavou (04/1) vždy poklepejte o

trávu (04/a). Tím se kus nové struny odvine ze strunové cívky.

3. Stroj vypněte a počkejte, až se zastaví řezná

4. Zkontrolujte délku struny.

5. Předchozí kroky zopakujte tolikrát, dokud

struna nedosáhne požadované délky. 8 SKLADOVÁNÍ Po každém použití stroj pořádně vyčistěte a, jsou-li k dispozici, umístěte všechny ochranné kryty. Stroj uchovávejte na suchém, uzamykatelném místě a mimo dosah dětí. Před přestávkami delšími než 30 dní proveďte následující práce:

Stroj důkladně vyčistěte a uschovejte v suché místnosti.CZ 74 GTA 4030 Pomoc při poruchách

9 POMOC PŘI PORUCHÁCH

OPATRNĚ! Nebezpečí zranění Ostrohranné a pohybující se části strojů mohou vést k poranění.

Při údržbě, ošetřování a čištění vždy noste ochranné rukavice! Porucha Příčina Odstranění Struna se nevytahuje ven. Strunová cívka je prázdná. Vyměňte strunovou cívku. Provozní doba s akumulátor em se podstatně zkracuje. Tráva je příliš vysoká nebo vlhká.

Trávu sekejte ve větší výšce.

Nechejte trávu uschnout. Výška sečení je příliš nízká. Trávu sekejte ve větší výšce. Motor běží, ale strunová cívka se neotáčí. Chyba stroje Obraťte se na servis AL-KO. Stroj nezvykle vibruje. Strunová cívka je znečištěná. Vyčistěte strunovou cívku, v případě potřeby ji vyměňte. Chyba stroje Obraťte se na servis AL-KO. Další poruchy Viz návod k použití „Multitool MT 40 – základní přístroj“. UPOZORNĚNÍ V případě poruch, které nejsou v této tabulce uvedené nebo které nemůžete sami odstranit, se obraťte na náš zákaznický servis. 10 PŘEPRAVA Přepravu provádějte podle následujících opatření:

2. Ze základního přístroje odstraňte akumulátor.

3. Základní přístroj a přídavný stroj odpojte od

sebe. UPOZORNĚNÍ Jmenovitá energie v akumulátoru činí více než 100Wh! Proto dbejte na následující pokyny k přepravě! Obsažený lithium-iontový akumulátor podléhá předpisům pro nebezpečné náklady, ale může být však přepravován za jednodušších podmínek:

Díky privátním uživatelům může být akumulátor bez jakýchkoli dalších požadavků přepravován po silnici, jestliže jej uživatel zabalí podle pravidel maloobchodu a přeprava slouží k privátním účelům.

Komerční uživatelé, kteří provádí přepravu ve spojení s hlavní činností (např. dodávky z a ke staveništím nebo předváděcím akcím), mohou rovněž využívat toto zjednodušení. V obou shora uvedených případech musí být nutně učiněna předběžná opatření k zamezení uvolnění obsahu. V dalších případech musí být bezpodmínečně dodržovány předpisy zákona o nebezpečném zboží! Při nedodržování odesílateli a event. i dopravci hrozí velké pokuty. Další pokyny k přepravě a odeslání

Lithiové akumulátory přepravujte, resp. zasílejte pouze v nepoškozeném stavu.

K přepravě akumulátoru používejte výhradně jen originální kartony nebo kartony vhodné pro nebezpečné zboží (není potřebné u akumulátorů se jmenovitou energií menší než 100Wh).

Zalepte otevřené akumulátorové kontakty, abyste zabránili zkratu.

Akumulátor uvnitř obalu zajistěte před posunutím, aby se zabránilo poškození akumulátoru.

Při přepravě, popř. odeslání zajistěte správné označení a dokumentaci zásilky (např. balíkovou službou nebo přepravní společností).

Předem se informujte, zda je možná přeprava zvoleným kurýrem, a označte zásilku.442345_a 75 Likvidace Doporučujeme vám obrátit se na odborníka na nebezpečné zboží k přípravě zásilky. Dbejte na eventuální další národní předpisy. 11 LIKVIDACE pokyny k zákonu o elektrických a elektronických zařízeních (ElektroG)

Elektrická a elektronická zařízení nepatří do domácího odpadu, ale odvážejí se k roztřídění, příp. k ekologické likvidaci!

Staré baterie nebo akumulátory, které nejsou zabudovány do stroje pevně, je nezbytné před odevzdáním vyjmout! Jejich likvidace se řídí zákonem o bateriích.

Vlastník, příp. uživatel elektrických a elektronických zařízení mají zákonnou povinnost je po použití vrátit.

Konečný uživatel má vlastní odpovědnost za smazání svých osobních dat na likvidovaném starém stroji! Symbol přeškrtnutého kontejneru na odpadky znamená, že se elektrická a elektronická zařízení nesmí likvidovat prostřednictvím komunálního odpadu. Elektrická a elektronická zařízení lze bezplatně odevzdat na následujících místech:

Veřejnoprávní sběrné nebo likvidační stanice (např. komunální sběrné dvory)

Prodejny elektrospotřebičů (stále a online), pokud má obchodník povinnost zpětného odběru, anebo ho nabízí dobrovolně. Tato prohlášení platí pouze pro zařízení, která jsou instalována a prodávána v zemích Evropské unie a podléhají evropské právní směrnici 2012/19/EU. V zemích mimo Evropskou unii mohou platit odlišná ustanovení o likvidaci elektrických a elektronických zařízení. Pokyny k zákonu o likvidaci baterií (BattG)

Staré baterie a akumulátory nepatří do domácího odpadu, ale odvážejí se k roztřídění, příp. k ekologické likvidaci!

Kvůli bezpečnému vyjmutí baterií nebo akumulátorů z elektropřístroje a pro informace o jeho typu, resp. o chemickém systému dbejte na následující údaje v návodu na použití, příp. montážním návodu.

Vlastník, příp. uživatel baterií nebo akumulátorů mají zákonnou povinnost je po použití vrátit. Odevzdávání se omezuje na běžné množství v domácnosti. Staré baterie mohou obsahovat škodliviny nebo těžké kovy, které mohou poškozovat životní prostředí a zdraví. Zužitkování starých baterií a využití v nich obsažených zdrojů přispívá k ochraně obou těchto důležitých statků. Symbol přeškrtnutého kontejneru na odpadky znamená, že se baterie a akumulátory nesmí likvidovat prostřednictvím komunálního odpadu. Pokud se pod odpadkovým kontejnerem nacházejí nadto znaky Hg, Cd nebo Pb, označuje se tím následující:

Hg: Baterie obsahuje víc než 0,0005% rtuti

Cd: Baterie obsahuje víc než 0,002% kadmia

Pb: Baterie obsahuje víc než 0,004% olova Baterie a akumulátory lze bezplatně odevzdat na následujících místech:

Veřejnoprávní sběrné nebo likvidační stanice (např. komunální sběrné dvory)

Prodejní místa baterií a akumulátorů

Ve sběrných zařízeních společného systému odběru použitých baterií a nepotřebných zařízení

Ve sběrných zařízeních výrobce (pokud je členem společného systému zpětného odběru) Tato prohlášení platí pouze pro baterie a akumulátory, které se prodávají v zemích Evropské unie a podléhají evropské právní směrnici 2006/66/ES. V zemích mimo Evropskou unii mohou platit odlišná ustanovení o likvidaci baterií a akumulátorů.CZ 76 GTA 4030 Záruka 12 ZÁRUKA Případné vady na materiálu či výrobní závady na výrobku odstraníme během zákonné lhůty pro reklamaci nedostatků, a to dle našeho uvážení buď opravou, nebo dodáním náhradního výrobku. Lhůta pro reklamaci nedostatků se řídí právními ustanoveními země, ve které byl výrobek zakoupen. Naše záruka platí jen vnásledujících případech:

Dodržujte tento návod k obsluze

Použití originálních náhradních dílů Záruka zaniká v následujících případech:

Svévolné technické změny

Používání v rozporu s určeným účelem Ze záruky jsou vyloučeny:

Škody na laku, které jsou způsobeny normálním opotřebením.

Opotřebované díly, které jsou na kartě náhradních dílů xxxxxx (x) označeny rámečkem. Záruční doba začíná dnem nákupu prvním koncovým uživatelem. Rozhodující je datum na nákupním dokladu. Stímto záručním listem a originálem nákupního dokladu se obraťte na svého prodejce nebo nejbližší autorizovaný servis pro zákazníky. Zákonné nároky kupujícího na reklamaci nedostatků vůči prodávajícímu zůstávají tímto prohlášením nedotčeny.
