BRUKSANVISNING GTA 4030 AL-KO

Arbejd aldrig på en glat, fedtet skråning.

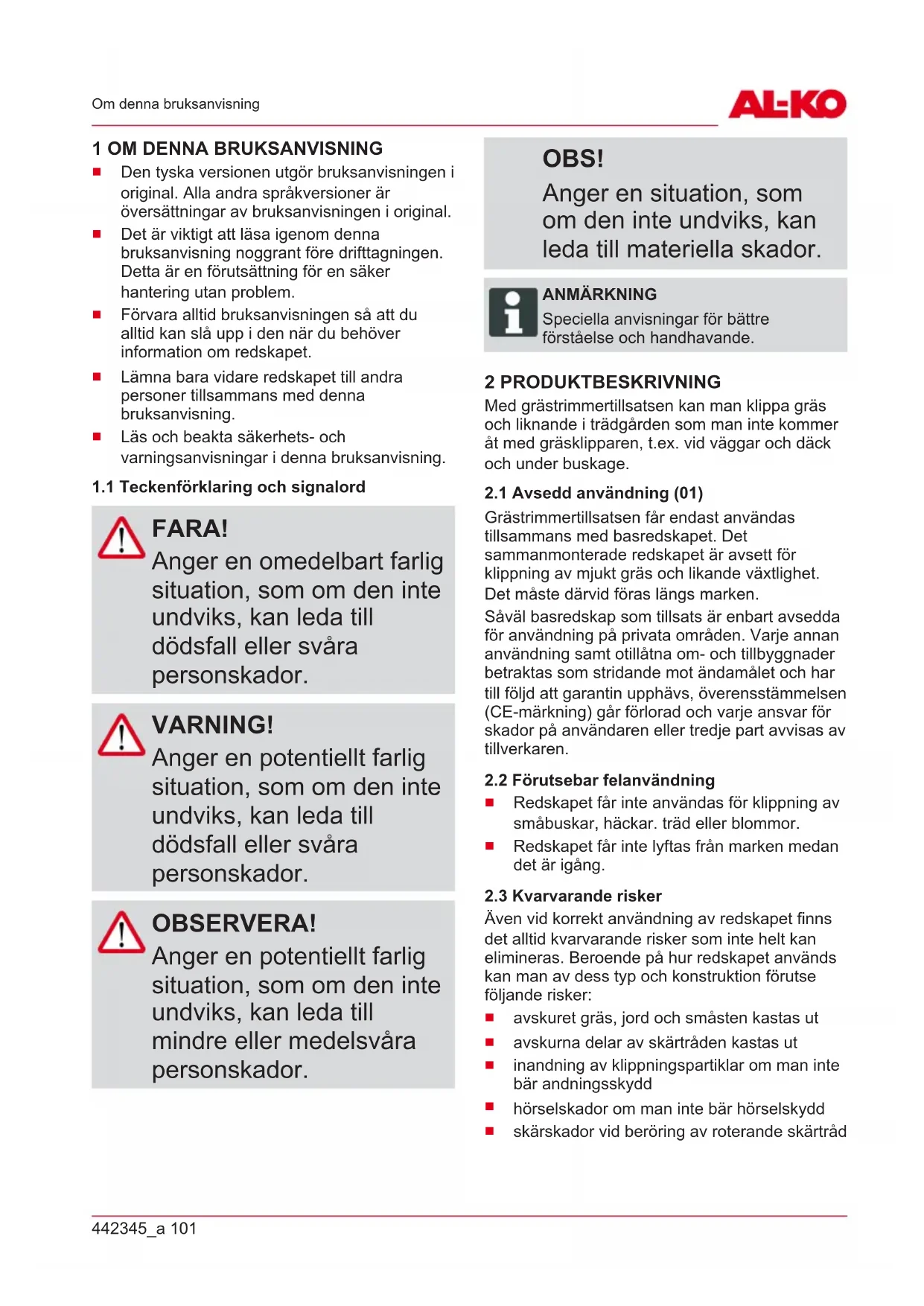

Den tyska versionen utgör bruksanvisningen i original. Alla andra språkversioner är översättningar av bruksanvisningen i original.

Det är viktigt att läsa igenom denna bruksanvisning noggrant före drifttagningen. Detta är en förutsättning för en säker hantering utan problem.

Förvara alltid bruksanvisningen så att du alltid kan slå upp i den när du behöver information om redskapet.

Lämna bara vidare redskapet till andra personer tillsammans med denna bruksanvisning.

Läs och beakta säkerhets- och varningsanvisningar i denna bruksanvisning.

1.1 Teckenförklaring och signalord

FARA! Anger en omedelbart farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador. VARNING! Anger en potentiellt farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador. OBSERVERA! Anger en potentiellt farlig situation, som om den inte undviks, kan leda till mindre eller medelsvåra personskador. OBS! Anger en situation, som om den inte undviks, kan leda till materiella skador. ANMÄRKNING Speciella anvisningar för bättre förståelse och handhavande. 2 PRODUKTBESKRIVNING Med grästrimmertillsatsen kan man klippa gräs och liknande i trädgården som man inte kommer åt med gräsklipparen, t.ex. vid väggar och däck och under buskage.

2.1 Avsedd användning (01)

Grästrimmertillsatsen får endast användas tillsammans med basredskapet. Det sammanmonterade redskapet är avsett för klippning av mjukt gräs och likande växtlighet. Det måste därvid föras längs marken. Såväl basredskap som tillsats är enbart avsedda för användning på privata områden. Varje annan användning samt otillåtna om- och tillbyggnader betraktas som stridande mot ändamålet och har till följd att garantin upphävs, överensstämmelsen (CE-märkning) går förlorad och varje ansvar för skador på användaren eller tredje part avvisas av tillverkaren.

2.2 Förutsebar felanvändning

Redskapet får inte användas för klippning av småbuskar, häckar. träd eller blommor.

Redskapet får inte lyftas från marken medan det är igång.

2.3 Kvarvarande risker

Även vid korrekt användning av redskapet finns det alltid kvarvarande risker som inte helt kan elimineras. Beroende på hur redskapet används kan man av dess typ och konstruktion förutse följande risker:

avskuret gräs, jord och småsten kastas ut

inandning av klippningspartiklar om man inte bär andningsskydd

hörselskador om man inte bär hörselskydd

skärskador vid beröring av roterande skärtrådSE 102 GTA 4030 Säkerhetsanvisningar

2.4 Symboler på redskapet

Symbol Betydelse Iaktta särskild försiktighet under hanteringen! Läs bruksanvisningen före idrifttagningen! Håll tillräckligt långt säkerhetsavstånd! Håll utomstående borta från riskområdet! Bär hörselskydd och skyddsglasögon! Se till att hålla ett avstånd på minst 15 m mellan redskapet i drift och andra personer. Använd inte kedjesågen när det regnar! Skydda från väta!

2.5 Säkerhets- och skyddsanordningar

Skyddsplåt Skyddar användaren från den roterande skärtråden och ivägslungade föremål. Skyddsbygel Skyddar plantor och andra personer för den roterande skärtråden. Dessutom förebygger den onödig förslitning av skärtråden vid trimning intill väggar.

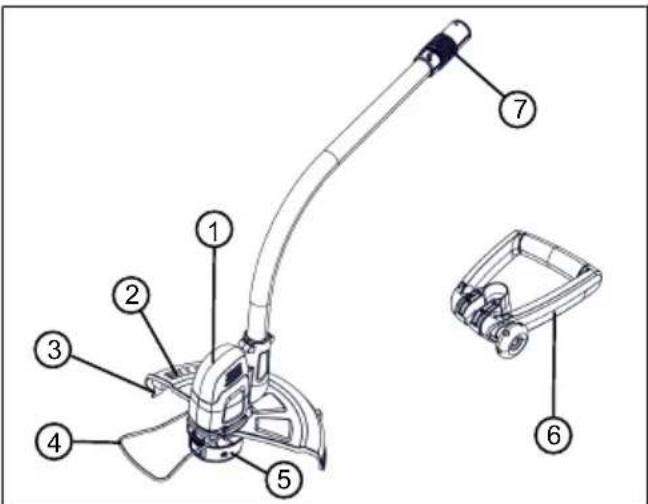

Nr. Komponent 1 Skärhuvud med motor 2 Skyddsplåt 3 Trådavskärare 4 Skyddsbygel 5 Trådhuvud med trådspole 6 Handtag, inställbart 7 Koppling för basredskapet

Ungdomar under 16 år eller personer som inte är förtrogna med bruksanvisningen får inte använda redskapet. Beakta gällande säkerhetsföreskrifter om lägsta ålder för användare.

Använd inte redskapet om du är påverkad av alkohol, droger eller medicin.442345_a 103 Säkerhetsanvisningar

Använd korrekta kläder och skyddsutrustning för att undvika skador på huvud och övriga kroppsdelar samt hörselskador.

Skyddshjälm, skyddsglasögon och andningsskydd

Långbyxor och stabila skor

Vid underhåll och skötsel: skyddshandskar

Arbeta endast i dagsljus eller i mycket starkt konstgjort ljus.

Före arbetet ska farliga föremål som grenar, stenar och glas-/metallbitar avlägsnas från gräsmattan.

Se i alla lägen till att ha bra fotfäste.

3.4 Säkerhet för människor

Använd endast redskapet för avsett ändamål. Annan användning kan leda till såväl personskador som skador på föremål.

Starta endast redskapet om ingen annan finns på arbetsområdet, vare sig djur eller människa.

Undvik att komma nära rörliga redskapsdelar som sågkedja och knivar med händer, fötter eller andra kroppsdelar.

Olika delar på redskapet som motorkåpa och knivar kan bli mycket varma under drift. Rör aldrig vid varma redskapsdelar. Vänta tills att de svalnat efter att redskapet stängts av.

Använd enbart redskapet under följande förutsättningar:

Redskapet är inte smutsigt.

Alla manöverelement måste fungera korrekt.

Håll alla handtag på redskapet rena och torra.

Överbelasta inte redskapet. Det är enbart avsett för lättare arbete i på privat område. Överbelastning kan leda till skador på redskapet.

Använd aldrig redskapet med nedslitna eller defekta komponenter. Ersätt utslitna eller defekta komponenter med originalreservdelar från tillverkaren. Om redskapetSE 104 GTA 4030 Säkerhetsanvisningar används med utslitna eller defekta komponenter kan inte garantianspråk ställas på tillverkaren.

Försiktighetsåtgärder för att undvika kortslutning och skador på elkomponenter:

Skydda redskapet mot fukt och använd det aldrig när det regnar.

Öppna inte redskapet. ANMÄRKNING Beakta säkerhetsanvisningarna för batteri och laddare i de separata bruksanvisningarna.

3.7 Säkerhetsanvisningar för

Manövrera alltid maskinen med båda händerna.

Håll händer och fötter borta från skärhuvudet, framför allt vid start av motorn.

Vänta alltid tills skäranordningen stannat efter det att motorn stängts av.

Avlägsna endast gräsklipp när motorn är avstängd och skäranordningen står still.

Rör aldrig vid trådavskäraren med oskyddade händer eftersom det annars finns risk för skärskador.

Håll alltid maskinen i normal arbetsposition innan du startar den efter att en ny tråd har dragits ut.

Använd aldrig skärtråd av metall!

Håll skyddsplåt, trådhuvud och motor fria från röjningsrester.

Personer som inte är vana vid maskinen ska först träna med avslagen motor.

Vid arbete i sluttningar:

Arbeta aldrig i hala eller ostabila sluttningar.

Klipp alltid på tvären mot sluttningen, inte uppåt och nedåt.

Stå alltid nedanför skäranordningen.

Efter kontakt med ett främmande föremål:

Kontrollera att maskinen inte har skadats.442345_a 105 Säkerhetsanvisningar

3.7.2 Vibrationsbelastning

VARNING! Risk för vibration Det faktiska vibrations- emissionsvärdet när maskinen används kan avvika från tillverkarens angivna värde. Beakta följande inverkande faktorer före resp. under användningen:

Används maskinen för avsett ändamål?

Skärs eller bearbetas materialet på rätt sätt?

Är maskinen i gott skick?

Är skärverktyget tillräckligt vasst och är rätt verktyg monterat?

Är handtag och i förekommande fall vibrationshandtag monterade och fast angjorda vid maskinen?

Använd endast maskinen med det motorvarvtal som rekommenderas för arbetet. Undvik att använda maximalt varvtal för att på så sätt förebygga buller och vibrationer.

Felaktigt underhåll samt felaktig hantering av maskinen kan leda till högre buller och allvarligare vibrationer. Detta kan leda till hälsoproblem. Stäng i sådana fall omedelbart av maskinen och lämna in den till en auktoriserad serviceverkstad för reparation.

Belastningen av vibration är beroende av arbetsuppgifterna och hur maskinen används. Gör en uppskattning av belastningsgraden och ta raster därefter. Därigenom minskas vibrationsbelastningen över hela arbetstiden avsevärt.

Längre tids arbete med maskinen kan leda till cirkulationsbesvär för användaren, sk "vita fingrar". För att förebygga sådana besvär bör man alltid bära arbetshandskar och hålla händerna varma. Skulle man upptäcka symptom på "vita fingrar" ska man omgående uppsöka läkare. Till symptomen hör: känslolöshet, reducerad känsel, ilningar, klåda, smärtor, förminskad muskelstyrka, förändring av hudens färg och tillstånd.SE 106 GTA 4030 Montering och idrifttagning Normalt uppträder dessa symptom först på fingrar, händer och märks på pulsen. Faran är särskilt stor vid lägre utomhustemperaturer.

Ta längre pauser under arbetsdagen för få vila från buller och vibrationer. Planera arbetet så att användning av maskinen som ger särskilt kraftiga vibrationer fördelas över flera arbetsdagar.

Om du känner obehag eller noterar färgförändringar i huden ska du genast avbryta arbetet med maskinen. Lägg in regelbundna vilopauser under arbetet. Utan tillräckliga pauser under arbetet kan lätt hand-arm-vibrationssyndrom uppstå.

Sök alltid minimera riskerna med att utsätta sig för vibrationer. Sköt maskinen i enlighet med anvisningarna i bruksanvisningen.

Om maskinen används ofta ska du kontakta din återförsäljare om antivibrationstillbehör (t.ex. handtag).

Undvik allt arbete med maskinen vid temperaturer under 10°C. Skapa en arbetsplan som begränsar exponeringen för vibrationer.

Ett visst buller från maskinen kan inte undvikas. Förlägg alltid bullriga arbeten på tillåtna tider. Respektera vilotiderna och inskränk arbetstiden till den absolut nödvändiga. Bär alltid hörselskydd under arbetet och se även till att personer i närheten bär hörselskydd.

4 MONTERING OCH IDRIFTTAGNING

4.1 Montera skyddsplåt (02)

1. Sätt på (02/a) skyddsplåten (02/01) på

skärhuvudet (02/02).

2. Dra åt fästskruvarna (02/03) så att

skyddsplåten inte kan falla av (02/b).

Se bruksanvisningen "Multitool MT 40 – basredskap". 5 ANVÄNDNING Starta redskapet innan du närmar dig det gräs som ska klippas. På så sätt hinner skärtråden att komma upp i maximal rotationshastighet.

5.1 Fälla ned skyddsbygeln(03)

1. Fäll skyddsbygeln (03/1) för hand nedåt (03/

5.3 Förlänga skärtråden under pågående

drift (04) Skärtråden kortas hela tiden av under drift och slits ut.

1. Slå med jämna mellanrum lätt ned

trådhuvudet (04/1) mot gräsmattan (04/a). Detta gör att ny skärtråd matas fram från trådspolen samtidigt som den förbrukade tråden skärs av med trådavskäraren (04/2).442345_a 107 Arbetsbeteende och arbetsteknik (05–08) 6 ARBETSBETEENDE OCH ARBETSTEKNIK (05–08)

Luta redskapet lätt framåt (ca. 30°) och klipp gräs med spetsen av skärtråden. Gå långsamt framåt (05).

För redskapet jämnt åt höger och vänster under arbetet (06).

Långt gräs måste trimmas i flera etapper. Börja alltid uppifrån och arbeta nedåt (07).

Redskapet skär som bäst när det går med hög hastighet. Undvik därför att skära i högt gräs vilket överbelastar redskapet.

Om redskapet överbelastas i mycket högt gräs blockeras tråden. Lyft i sådana fall genast upp redskapet så att det avlastas. I annat fall kan bestående skador uppstå på motorn.

Arbeta aldrig med redskapet direkt mot hårda föremål som väggar utan trimma istället längsmed dem. På det sättet skonas skärtråden (08).

Håll redskapet på avstånd från ömtåliga växter. Fäll ned skyddsbygeln i vågrät position.

7 UNDERHÅLL OCH SKÖTSEL

VARNING! Risk för skärskador! Fara för skärskador vid beröring av vassa maskindelar i rörelse liksom knivar.

Stäng alltid av maskinen före underhåll, skötsel och rengöring. Ta ut batteriet.

Bär alltid skyddshandskar under underhåll, skötsel och rengöring.

7.1 Byta trådspole (09, 10)

Reservtrådspole: Art. nr. 113349, sats om två. Förutsättning: Redskapet ska vara avstängt och batteriet urtaget ur basredskapet. Ta ur trådspolen och sätta i reservspolen

1. Tryck samtidigt in (09/a) de två låsknapparna

(09/1) och ta av (09/b) kåpan (09/2).

2. Ta ut(09/c) den tomma trådspolen (09/3).

3. Sätt i (10/a) en ny trådspole (10/1). Se till att

fjädern är på plats igen.

4. Trä skärtråden (10/2) genom öppningen

(10/3) på trådhuvudet och dra ut den.

5. Sätt tillbaka kåpan (10/4) och tryck till så att

Dra ut skärtråden till önskad längd

1. Sätt på maskinen.

2. Slå med jämna mellanrum lätt ned

trådhuvudet (04/1) mot gräsmattan (04/a). Därmed kommer ett stycke ny trimmertråd att lindas av från trådspolen.

3. Stoppa maskinen och vänta till skärhuvudet

4. Kontrollera trimmertrådens längd.

5. Upprepa dessa arbetssteg så ofta tills

trimmertråden har avsedd längd. 8 FÖRVARING Rengör maskinen noggrant efter varje användning och sätt på eventuella skyddskåpor. Förvara maskinen i ett torrt, låsbart utrymme utom räckhåll för barn. Vid uppehåll som varar mer än 30 dagar ska följande arbeten genomföras:

Rengör redskapet grundligt och förvara det i ett torrt utrymme.SE 108 GTA 4030 Felavhjälpning 9 FELAVHJÄLPNING OBSERVERA! Skaderisk Vassa maskindelar och delar i rörelse kan orsaka personskador.

Bär alltid skyddshandskar under underhåll, skötsel och rengöring av maskinen! Störning Orsak Åtgärd Skärtråden matas inte fram. Trådspolen är tom. Byt ut trådspolen. Batteritiden minskar väsentligt. Gräset är för högt eller för vått.

Skär gräset högre upp.

Låt gräset torka. För låg klipphöjd. Skär gräset högre upp. Motorn går men inte trådspolen. Redskapsfel Kontakta AL-KO:s servicecenter. Redskapet vibrerar ovanligt mycket. Trådspolen är smutsig. Rengör trådspolen och byt ut den vid behov. Redskapsfel Kontakta AL-KO:s servicecenter. Övriga fel Se bruksanvisningen "Multitool MT 40 – basredskap". ANMÄRKNING Vänd dig till vår kundtjänst vid fel som inte finns med i den här tabellen eller vid fel som du inte själv kan åtgärda. 10 TRANSPORT Vidta följande åtgärder före transport:

3. Ta isär basredskapet och tillsatsen från

varandra. ANMÄRKNING Den ackumulerade energin i batteriet uppgår till över 100 Wh. Beakta därför följande transportanvisningar! Li-jonbatteri omfattas av bestämmelserna om transport av farligt gods och får endast transporteras under vissa förutsättningar.

Batteriet kan utan problem transporteras av användaren i gatutrafik förutsatt att batteriet är förpackat i handelsemballage och transporten inte är yrkesmässig.

Yrkesmässiga användare som genomför transporten som del av sin verksamhet, t.ex. med leverans till byggplatser eller demonstrationer bör även respektera dessa anvisningar. I både ovan angivna fall måste man i alla händelser vidta åtgärder som gör att innehållet inte kan läcka ut. I andra fall är föreskrifterna om transport av farligt gods följas till punkt och pricka. Underlåtenhet att följa gällande föreskrifter kan leda till rättslig påföljd både för avsändare och transportör. Vidare anvisningar om transport och frakt.

Litiumjonbatterier får endast transporteras eller skickas om de är oskadade.

Vid transport av laddningsbart batteri ska endast originallådan användas alternativt annan lämplig fraktlåda (inte ett krav om batteriets märkeffekt understiger 100 Wh).

Tejpa över exponerade batterikontakter för att förebygga kortslutningar.

Säkra batteriet i förpackningen så att det inte kan fara runt och eventuellt skadas.

Markera förpackningen på korrekt sätt och bifoga erforderlig dokumentation för transporten eller frakten.

Ta i förväg reda på huruvida transport är möjlig med din utvalda transportör och förevisa förpackningen. Vi rekommenderar att man tar kontakt med specialist på farligt gods vid fraktförberedelsen. Beakta även eventuella vidaregående nationella föreskrifter.442345_a 109 Återvinning 11 ÅTERVINNING Information om tyska el- och elektroniklagen (ElektroG)

Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!

Förbrukade batterier som inte är fast inbyggda måste avlägsnas före återvinningen! Återvinningen regleras i den särskilda batteriförordningen.

Ägare liksom brukare av elektrisk och elektronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning.

Slutanvändaren är själv ansvarig för att avlägsna eventuella personuppgifter på den utrustning som ska återvinnas! Symbolen med överkorsas soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna. Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:

Offentliga inrättningar för insamling och återvinning (miljöstationer)

Försäljningsställen för elutrustning (fysisk butik och online) i den mån handlaren är förpliktigad till återtagande av varan eller erbjuder återtagande. Dessa utsagor gäller endast för maskiner som installerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2012/19/ EC gäller. I länder utanför den Europeiska Unionen kan avvikande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater. Information om tyska batteriförordningen (BattG)

Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!

Se drifts- och monteringsanvisningar för batterityp och kemiska system och beakta anvisningarna för en säker hantering av batterier.

Ägare liksom brukare av elektrisk och elektronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning. Återtagandet inskränker sig till normala hushållskvantiteter. Uttjänta batterier kan innehålla skadliga ämnen eller tungmetaller som har negativ inverkan på miljön och som kan orsaka hälsoproblem. Användning av uttjänta batterier och deras innehåll inverkar menligt på miljö och hälsa. Symbolen med överkorsad soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna. Markeringarna Hg, Cd och PG på insamlingskärl har följande betydelser.:

Hg: Batteriet innehåller mer än 0,0005% kvicksilver

Cd: Batteriet innehåller mer än 0,002% kadmium

Pb: Batteriet innehåller mer än 0,004% bly Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:

Offentliga inrättningar för insamling och återvinning (miljöstationer)

inköpsställen för batterier

inlämningsställe inom det gemensamma återlämningssystemet för förbrukade batterier

ett av tillverkarens återlämningsställen (om tillverkaren inte är medlem i det gemensamma återlämningssystemet) Ovanstående gäller bara för apparater, som installerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2006/66/ EC gäller. I länder utanför den Europeiska Unionen kan avvikande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater.SE 110 GTA 4030 Garanti 12 GARANTI Eventuella material- eller tillverkningsfel på redskapet åtgärdas av oss under den lagstadgade garantitiden genom reparation eller ersättningsprodukt, efter vårt gottfinnande. Garantitiden bestäms av gällande lag i det land där redskapet köptes. Vår garantiförsäkran gäller enbart om:

originalreservdelar har använts Garantin upphör att gälla vid:

egenmäktiga reparationsförsök

egenmäktiga tekniska förändringar

ej avsedd användning Garantin gäller inte för:

Förslitningsdelar, som på reservdelsbladet är inramade xxxxxx (x) Garantitiden inleds i och med den första slutkundens köp av produkten. Datum på inköpskvittot gäller. Vänd er med detta garantidokument och kvittot till en återförsäljare eller närmaste auktoriserade kundtjänst. Köparens lagstadgade anspråk gentemot försäljaren berörs inte av denna förklaring.
