BRUGSANVISNING GTA 4030 AL-KO

Den tyske udgave er den originale driftsvej- ledning. Alle andre sprog er oversættelser af den originale driftsvejledning.

Læs denne brugsanvisning omhyggeligt, før du tager apparatet i brug. Dette er en forud- sætning for, at du kan arbejde sikkert og håndtere apparatet uden forstyrrelser.

Læs og overhold sikkerhedsanvisningerne og advarslerne i denne brugsanvisning.

1.1 Symboler og signalord

FARE! Indikerer en umiddelbar farlig situation, som, hvis den ikke undgås, er livsfar- lig eller medfører alvorlige kvæstelser. ADVARSEL! Indikerer en potentiel farlig situation, som, hvis den ik- ke undgås, kan være livs- farlig eller medføre alvorli- ge kvæstelser. FORSIGTIG! Indikerer en potentiel farlig situation, som, hvis den ik- ke undgås, kan medføre mindre eller moderate kvæstelser. OBS! Indikerer en situation, som, hvis den ikke undgås, kan medføre tingsskade. BEMÆRK Specielle anvisninger, der gør dig i stand til at forstå og håndtere maskinen bedre. 2 PRODUKTBESKRIVELSE Græs og lignende bevoksning i haven kan afklip- pes med trimmerpåsatsen, hvor græsslåsmaski- nen ikke komme hen (f.eks. ved mure, i hjørner, under buske).

2.1 Tilsigtet brug (01)

Plænetrimmerpåsatsen må kun bruges sammen med basisapparatet. Det samlede apparat er be- regnet til klipning af blødt græs og lignende. Det skal altid føres hen over jorden. Basisapparatet samt påbygningsenhederne er udelukket konstrueret til privat brug. Enhver an- den brug samt ikke godkendte om- eller påbyg- ninger strider mod den tilsigtede brug og bevir- ker, at garantien bortfalder, at overensstem- melsen (CE-mærket) ikke opfyldes, og at fabri- kantens ansvar med henblik på skader, der på- føres brugeren eller udenforstående, bortfalder.

2.2 Forudsigelig forkert brug

Klip ikke prydbuske, hække, træer eller blom- ster.

Løft ikke apparatet fra jorden under brugen.

Der er altid en vis restrisiko mulig, som ikke kan udelukkes, selv ved korrekt brug. Apparatets art og udførelse kan medføre følgende mulige farer alt efter brugen:

Afklippede dele af skæretråden kan blive slynget med

Indånding af partikler fra de afskårne grene, når der ikke bæres åndedrætsværn.

Skader på hørelsen, når der ikke bruges et høreværn.

Snitsår, hvis der gribes ind i den roterende skæretråd442345_a 91 Sikkerhedsanvisninger

2.4 Symboler på apparatet

Symbol Betydning Vær særligt forsigtig under håndte- ringen! Læs brugsanvisningen før brug! Hold sikkerhedsafstand! Hold uvedkommende væk fra fare- området! Bær høreværn og beskyttelsesbril- ler! Afstanden mellem apparatet og uvedkommende personer skal mindst være 15m omkring bruge- ren. Brug ikke apparatet i regnvejr! Be- skyt apparatet mod fugt!

2.5 Sikkerheds- og beskyttelsesanordninger

Beskyttelsesskærm Beskytter brugeren mod den roterende skæretråd og objekter, der slynges væk. Beskyttelsesbøjle Beskytter planter og andre personer mod den ro- terende skæretråd. Skæretråden skånes også mod for stort slid under trimningen langs mure.

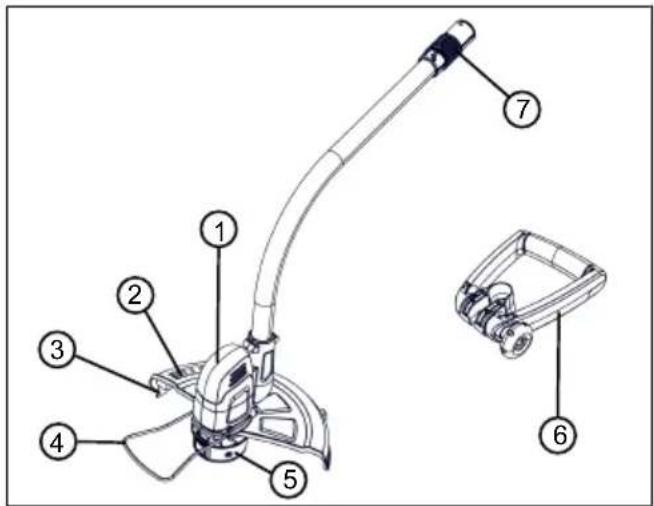

Nr. Komponent 1 Skærehoved med motor 2 Beskyttelsesskærm 3 Trådafklipper 4 Beskyttelsesbøjle 5 Trådhoved med trådspole 6 Håndtag, kan justeres 7 Kobling til basisapparat

Børn under 16 år og personer, der ikke har læst brugsan- visningen, må ikke bruge ap- paratet. Overhold eventuelle nationale sikkerhedsbestem- melser vedrørende brugerens minimumsalder.

Apparatet må ikke betjenes, hvis du er påvirket af alkohol, narkotika eller medicin.DK 92 GTA 4030 Sikkerhedsanvisninger

For at undgå kvæstelser på krop og lemmer samt hø- reskader skal der bæres sær- ligt tøj og beskyttelsesudstyr.

Det personlige beskyttelses- udstyr består af:

Beskyttelseshjelm, beskyt- telsesbriller og ånde- drætsværn

Lange bukser og fast fodtøj

3.3 Arbejdspladssikkerhed

Fjern farlige genstande fra ar- bejdsområdet før start af ar- bejdet, f.eks. grene, glas- og metalstykker, sten.

3.4 Sikkerhed for personer

Brug kun apparatet til de op- gaver, den er beregnet til. Hvis apparatet ikke bruges som tilsigtet, er der risiko for kvæstelser og tingsskader.

Tænd kun for apparatet, når der ikke opholder sig personer og dyr i arbejdsområdet.

Hold hænder eller fødder og andre legemsdele væk fra de bevægende dele (f.eks. sav- kæde, knive).

Apparatets dele, som f.eks. motorskærme og skæreværk- tøjer, kan blive meget varme under brugen. Berør ikke dis- se. Vent indtil de er kølede af, efter at apparatet er slået fra.

Apparatet er ikke beskidt.

Apparatet er ikke beskadi- get.

Overbelast ikke apparatet. Det er beregnet til lette ar- bejder i privat område. Over- belastning fører til beskadi- gelse af apparatet.

Brug aldrig apparatet med slidte eller defekte dele. Ud- skift altid defekte dele med originale reservedele fra fabri- kanten. Bruges apparatet med slidte eller defekte dele, kan garantikrav ikke gøres gæl- dende over for fabrikanten.442345_a 93 Sikkerhedsanvisninger

3.6 Elektrisk sikkerhed

For at undgå kortslutning og ødelæggelse af de elektriske komponenter:

Beskyt apparatet mod fugt, og brug det ikke i regnvejr.

Sprøjt ikke vand på appa- ratet.

Åbn ikke apparatet. BEMÆRK Overhold sikkerhedsan- visningerne for batteri og oplader i de separate brugsanvisninger.

3.7 Sikkerhedsanvisninger

3.7.1 Arbejdsanvisninger

Betjen altid apparatet med begge hænder.

Hold altid hænder og fødder væk fra skæreanordninger, først og fremmest når moto- ren startes.

Afvent skæreværktøjets stil- stand, efter at motoren er ble- vet slukket.

Fjern kun afklippet materiale, når motoren og skæreværket står stille.

Når en ny tråd er trukket ud, skal apparatet sættes i den normale arbejdsposition igen, før det tændes.

Brug ikke skæretråde af me- tal!

Beskyttelsesskærm, skære- værktøj og motor skal altid holdes fri for klipperester.

Personer, der ikke ved, hvordan apparatet betjenes, skal sætte sig ind i håndterin- gen, mens motoren er slukket.

Når der arbejdes på en skrå- ning:

Stå altid under skæreappa- ratet.

Gør som følger efter kontakt med fremmedlegeme:

Kontroller, om apparatet har taget skade.DK 94 GTA 4030 Sikkerhedsanvisninger

3.7.2 Vibrationsbelastning

ADVARSEL! Fare pga. vibration Den faktiske vibrationse- missionsværdi ved anven- delse af apparatet kan af- vige fra den værdi, produ- centen har angivet. Før el- ler under anvendelsen skal der tages højde for føl- gende faktorer:

Bruges apparatet som tilsigtet?

Skæres eller forar- bejdes materialet kor- rekt?

Er apparatet i en ordent- lig brugbar tilstand?

Er skæreværktøjet sle- bet korrekt eller er det korrekte skæreværktøj montere?

Er der monteret holde- greb eller ekstra vibra- tionsgreb, og er de fast forbundet med appara- tet?

Brug kun apparatet med den hastighed, der er foreskrevet til det pågældende arbejde. Undgå maksimal hastighed, så larm og vibrationer minime- res.

Apparatets larm og vibrationer kan blive forøget som følge af ukorrekt brug og service. Det- te medfører sundhedsskader. Sluk apparatet i disse tilfælde med det samme, og få det re- pareret af et autoriseret servi- ceværksted.

Belastningen som følge af vi- brationer afhænger af det ar- bejde, der udføres eller af ap- paratets brug. Vurder belast- ningen, og sørg for tilstrække- lige arbejdspauser. Dermed reduceres belastningen som følge af vibrationer over hele arbejdstiden.

Bruges apparatet i længere tid, udsættes brugeren for vi- brationer, hvilket kan give kredsløbsforstyrrelser ("hvide fingre"). Bær handsker, og hold hænderne varme for at minimere denne risiko. Fast- slås symptomer på "hvide fin- gre", skal en læge opsøges med det samme. Til disse symptomer hører: Følelses- løshed, snurren, kløen, smer- ter, ingen kraft eller farven el- ler hudens tilstand ændrer sig. Disse symptomer angår nor- malt fingre, hænder eller pulsen. Er temperaturerne udendørs lave, er risikoen større.442345_a 95 Montering og idrifttagning

Hold længere pauser i løbet af arbejdsdagen, så du kan kom- me dig igen efter larm og vi- brationer. Planlæg dit arbejde således, at apparater, der danner kraftige vibrationer, bruges fordelt over flere dage.

Får du en ubehagelig fornem- melse eller ændres hudens farve på hænderne under ap- paratets brug, skal arbejdet afbrydes med det samme. Hold nok pauser, før træthed melder sig. Uden tilstrækkeli- ge pauser kan et hånd-arm vi- brationssyndrom opstå.

Minimer risikoen for at blive udsat for vibrationer. Plej ap- paratet som angivet i driftsvej- ledningen.

Skal apparatet bruges ofte, skal du henvende dig til din forhandler for at købe antivi- brationstilbehør (f.eks. greb).

Undgå at arbejde med appa- ratet ved temperaturer på un- der 10°C. Fastlæg en ar- bejdsplan, for hvordan vibra- tionsbelastningen kan mini- meres.

3.7.3 Larmbelastning

Larmbelastning kan ikke undgås helt med apparatet. Brug det lar- mende apparat på tilladte tids- punkter. Overhold hviletider, og begræns arbejdets varighed til det nødvendigste. For din egen personlig beskyttelse og for at beskytte personer i nærheden, skal der bruges høreværn.

4 MONTERING OG IDRIFTTAGNING

4.1 Monter afskærmning (02)

1. Sæt afskærmningen (02/01) på skærehove-

2. Skru fastgørelsesboltene (02/03) i, så skær-

men ikke kan falde af (02/b).

4.2 Montering af håndgreb

Se brugsanvisningen til "Multitool MT 40 – basis- apparat".

4.3 Sæt påbygningsenheden på

basisapparatet Se brugsanvisningen til "Multitool MT 40 – basis- apparat". 5 BETJENING Tilslut apparatet, inden du nærmer dig det græs, der skal klippes. Skæretråden når derved den maksimale rotationshastighed.

5.1 Vip beskyttelsesbøjlen (03)

1. Tryk beskyttelsesbøjlen (03/1) nedefter med

hånden (03/a), indtil den går i hak i en van- dret position (03/b).

5.2 Tænd og sluk for apparatet

Se brugsanvisningen til "Multitool MT 40 – basis- apparat".

5.3 Forlæng skæretråden under brugen (04)

Skæretråden forkorter sig under driften og trevler.

1. Vip trådhovedet (04/1) mod plænen under ar-

bejdet (04/a). Derved afvikles kontinuerligt et stykke tråd fra trådspolen, og den brugte trå- dende skæres af med trådafklipperen (04/2).

Vip apparatet en smule fremefter (ca. 30°), så der skæres med skæretrådens spids. Gå langsomt frem (05).

Langt græs skal slås i flere lag. Gå altid frem oppefra og nedefter (07).

Apparatet klipper bedst ved høje hastigheder. Derfor bør apparatet ikke overbelastes af for højt græs.

Tråden blokeres, hvis apparatet overbelastes i meget højt græs. Løft apparatet med det samme, så det aflastes. Ellers kan der opstå varige skader på motoren.

Slå ikke græsset med apparatet direkte mod hårde forhindringer (f.eks. mure), men mod siden. Dette skåner skæretråden (08).

Hold apparatet væk fra sarte planter. Vip be- skyttelsesbøjlen i en vandret position.

7 SERVICE OG VEDLIGEHOLDELSE

ADVARSEL! Fare for snitsår Der er fare for snitsår, hvis de skarpe, bevægende de- le samt skæreværktøjet berøres.

Sluk altid for apparatet, før vedligeholdelse, ple- je og rengøring udføres. Tag batteriet ud.

Bær altid handsker un- der vedligeholdelse, ple- je samt rengøring af ap- paratet.

7.1 Udskift trådspole (09, 10)

Reservetrådspole: Art.-nr. 113349, i sæt med 2 stykker. Forudsætning: Apparatet skal være slukket, og batteriet skal være taget ud af basisapparatet. Isæt trådspolen eller træk den ud

2. Tag den tomme trådspole (09/3) ud (09/c).

3. Sæt den nye trådspole (10/1) i (10/a). Sørg

for, at fjederen sættes i igen.

4. Før skæretråden (10/2) ud gennem åbningen

Træk skæretråden ud i den ønskede længde

2. Vip trådhovedet (04/1) mod plænen under ar-

bejdet (04/a). Derved afvikles kontinuerligt et stykke tråd fra trådspolen.

3. Sluk apparatet, og vent, indtil skærehovedet

4. Kontrollér trådlængden.

5. Gentag de foregående trin, indtil skæretråden

har den ønskede længde. 8 OPBEVARING Apparatet skal gøres grundigt rent efter hver brug. Placer evt. også alle sikkerhedsafdæknin- ger. Opbevar apparatet i et tørt, aflåst rum og util- gængeligt for børn. Udfør følgende arbejdstrin, hvis saven ikke bruges i over 30 dage:

Rengør apparatet omhyggeligt, og opbevar det i et tørt rum.

9 HJÆLP VED FORSTYRRELSER

FORSIGTIG! Fare for kvæstelser Skarpe samt bevægelige maskindele kan medføre kvæstelser.

Bær altid handsker un- der vedligeholdelse, ple- je samt rengøring af maskinen! Forstyr- relse Årsag Afhjælpning Der tilføres ikke skære- tråd. Trådspolen er tom. Udskift trådspo- len.442345_a 97 Transport Forstyr- relse Årsag Afhjælpning Batteriets driftstid fal- der tydeligt. Græsset er for højt eller for fugtigt.

Klip græsset i en højere højde.

Lad græsset tørre. Skære- højden er for lille. Klip græsset i en højere højde. Motor i gang, men trådspolen bevæger sig ikke. Fejl i appara- tet Kontakt AL-KO- servicested. Apparatet vibrerer usædvan- ligt. Trådspolen er beskidt. Rengør trådspo- len, isæt en ny hvis nødvendigt. Fejl i appara- tet Kontakt AL-KO- servicested. Andre for- styrrelser Se brugsanvisningen til "Multitool MT 40 – basisapparat". BEMÆRK Ved forstyrrelser, der ikke er anført i denne tabel, eller som du ikke selv kan afhjælpe, bedes du henvende dig til vo- res kundeservice. 10 TRANSPORT Udfør følgende tiltag før transporten:

3. Adskil basisapparat og påbygningsenheden.

BEMÆRK Batteriets mærkeenergi er højere end 100 Wh! Overhold derfor de efterføl- gende transportanvisninger! Det monterede li-ion batteri er underlagt loven om farligt gods, men kan dog transporteres under forenklede betingelser:

Batteriet kan uden videre påbud transporte- res af brugeren på veje, hvis apparatet er indpakket i den originale emballage og trans- porten er af privat art.

Erhvervsmæssige brugere, som udfører transporten i forbindelse med arbejdet (f.eks. transport til eller fra byggepladser eller ved præsentationer), kan ligeledes følge de for- enklede regler. I begge oven over anførte tilfælde skal der ube- tinget træffes forholdsregler, så batteriets indhold ikke kan sive ud. I alle andre tilfælde skal be- stemmelserne i loven om farligt gods ubetinget overholdes! Ved tilsidesættelse kan afsenderen eller speditøren pålægges store bøder. Yderligere henvisninger til transport og forsendelse

Brug den originale kasse eller en egnet kas- se til farligt gods til en transport (ikke nødven- digt for batterier med en mærkeenergi på mindre end 100Wh).

Tildæk de åbne kontakter på batteriet for at undgå kortslutning.

Batteriet må ikke ligge løst i emballagen, så der ikke sker skader på det.

Informér dig på forhånd, om en transport kan udføres med den udvalgte tjenesteudbyder, og advisér forsendelsen. Forsendelsens forberedelse bør overvåges af en sagkyndig for transport af farligt gods. Overhold også eventuelle supplerende nationale forskrifter.DK 98 GTA 4030 Bortskaffelse 11 BORTSKAFFELSE Henvisninger til loven om elektrisk og elektronisk udstyr (EEE)

Elektrisk og elektronisk udstyr må ikke smides ud med det almindelige hus- holdningsaffald, men skal bortskaffes særskilt!

Udtjente batterier samt udtjente genop- ladelige batterier, som ikke er fast monteret i det brugte redskab, skal tages ud, før redskabet smides ud! Bortskaffelsen af batterier er reguleret af loven.

Ejeren eller brugeren af elektrisk og elektronisk udstyr er forpligtet til at til- bagesende redskabet efter brug iht. loven.

Slutbrugeren er selv ansvarlig for at slette alle personlige data på det gamle redskab! Symbolet på en overstreget affaldsspand bety- der, at elektrisk og elektronisk udstyr ikke må smides ud med det almindelige husholdningsaf- fald. Elektrisk og elektronisk udstyr kan afleveres uden vederlag de følgende steder:

Offentlige affaldsdeponier (f.eks. kommunale lossepladser)

Forretninger, der sælger elektrisk udstyr (sta- tionære og online), hvis forhandleren er for- pligtet til at tage redskabet retur eller hvis for- handleren tilbyder dette selv. Disse informationer gælder kun for udstyr, der er installeret og solgt i EU-lande, hvor EU-direktivet 2012/19/EU er gældende. I lande uden for den Europæiske Union kan der være andre bestem- melser for bortskaffelse af elektrisk og elektronisk udstyr. Henvisninger til batteriloven

Udtjente batterier og genopladelige batterier må ikke smides ud med det almindelige husholdningsaffald, men skal bortskaffes særskilt!

Følg anvisningerne i betjenings- eller monteringsvejledningen om sikker ud- tagning af batterier eller genopladelige batterier fra det elektriske udstyr samt for informationer om deres type eller kemiske system.

Ejeren eller brugeren af batterier og genopladelige batterier er forpligtet til at tilbagesende redskabet efter brug iht. loven. Returneringen er begrænset til en normal husholdningsmængde. Udtjente batterier kan indeholde skadelige stoffer eller tungmetaller, som skader miljøet samt men- neskers sundhed. Genbruges udtjente batterier samt de indeholdte ressourcer, er dette med til at beskytte vigtige ressourcer. Symbolet på en overstreget affaldsspand bety- der, at batterier og genopladelige batterier ikke må smides ud med det almindelige husholdnings- affald. Står tegnene Hg, Cd eller Pb under affaldsspan- den, betyder dette følgende:

Hg: Batteriet indeholder mere end 0,0005% kviksølv

Pb: Batteriet indeholder mere end 0,004% bly Batterier og genopladelige batterier kan afleveres uden vederlag de følgende steder:

Offentlige affaldsdeponier (f.eks. kommunale lossepladser)

Forretninger, der sælger batterier og genop- ladelige batterier

Indsamlingssteder, der tager brugte batterier tilbage

Producentens indsamlingssteder (hvis denne ikke er medlem af den kollektive tilbage- tagelsesordning) Disse informationer gælder kun batterier og genopladelige batterier, der er solgt i EU-lande, og hvor EU-direktivet 2006/66/EU er gældende. I lande uden for den Europæiske Union kan der være andre bestemmelser for bortskaffelse af batterier og genopladelige batterier.442345_a 99 Garanti 12 GARANTI Inden for den lovbestemte reklamationsperiode reparerer eller udskifter vi efter eget skøn eventuelle materiale- eller fabrikationsfejl på apparatet. Reklamationsperioden bestemmes af loven i det land, hvor maskinen er købt. Vores garanti gælder kun, hvis:

egenhændige forsøg på reparation

egenhændige tekniske ændringer

ukorrekt brug Følgende er ikke omfattet af garantien:

Sliddele, der er markeret med ramme xxxxxx (x) på reservedelslisten Garantiperioden begynder med købet foretaget af den første slutforbruger. Datoen på købskvitteringen er gældende. Kontakt forhandleren, hvor apparatet er købt, eller den nærmeste autoriserede kundeser- vice. Medbring denne erklæring og den originale købskvittering. Denne erklæring berører ikke købers lovbestemte rettigheder over for sælger på grund af mangler. 13 EC-OVERENSSTEMMELSESERKLÆRING Se brugsanvisningen til "Multitool MT 40 – basisapparat".SE 100 GTA 4030 Översättning av originalbruksanvisning
