Produkttype	Elektrisk håndkantklipper
Merke	AL-KO
Modell	GTE 550 Premium
Forsyningsspenning	230 V ~ 50 Hz
Lydtrykknivå (LWA)	94 dB(A) målt / 96 dB(A) garantert
Lengde på teleskophåndtak	Justerbar, forlengelse ca. 10 cm
Trådtype	Nylontrådspole
Automatisk trådjustering	Ja
Svingbart skjærehode	Ja, vippbar (180° sving, justerbar helning)
Styringshjul	Ja
Plantebeskyttelsesbøyle	Ja
Beskyttelsespanel med trådkutter	Ja
Motorvernbryter	Ja, med barnesikring (5 mm hull for hengelås)
Forventet bruk	Privatpersoner (ikke profesjonelt)
Minimum tverrsnitt for skjøteledning	1,5 mm²
Rengjøring	Etter hver bruk, ikke bruk trykkvann
Oppbevaring	Heng opp i håndtaket, tørt og frostfritt sted
Reservedeler	Trådspole ref. 112966 (reserve)
Garanti	I henhold til lovkrav
Sertifiseringer	CE, direktiver EU (2006/42/EC, 2014/30/EU, etc.)

Ofte stilte spørsmål - GTE 550 Premium AL-KO

Hvordan starter jeg kantklipperen GTE 550 Premium?

For å starte, koble skjøteledningen til strømnettet etter å ha ført kabelen gjennom strekkeren. Hold apparatet med begge hender (øvre håndtak og tilleggshåndtak). Trykk og hold bryteren på det øvre håndtaket. Apparatet starter. La det gå noen sekunder slik at tråden klippes til riktig lengde. Slipp bryteren for å stoppe.

Hvordan justerer jeg lengden på teleskophåndtaket?

For å justere håndtaket, skru justeringsmuffen omtrent 180° mot høyre. Forleng eller forkort håndtaket etter din høyde (mulig forlengelse ca. 10 cm). Skru muffen godt fast igjen.

Hvordan bytter jeg trådspolen?

Koble apparatet fra strømnettet. Åpne beskyttelsesdekselet ved å trykke på de to stoppene. Ta ut den tomme spolen. Plasser den nye spolen (ref. 112966) og pass på å sette inn fjæren igjen. La tråden komme ut på begge sider. Lukk dekselet.

Hvordan vipper jeg skjærehodet?

Trykk på justeringsknappen på skjærehodet. Still hodet i ønsket helning (for eksempel for å klippe under benker). Slipp knappen for å låse.

Hva gjør jeg hvis motoren ikke starter?

Sjekk først om motorvernbryteren har utløst (vent ca. 15 minutter for avkjøling). Kontroller strømforsyning og sikringer. Sjekk at skjøteledningen ikke er skadet. Hvis problemet vedvarer, kontakt en kvalifisert elektriker.

Hva er de viktige sikkerhetsinstruksjonene?

Bruk alltid vernebriller, hjelm og hørselsvern. Hold personer og dyr mer enn 15 meter unna. Ikke utsett apparatet for vann. Koble umiddelbart fra hvis kabelen er skadet. Tråden fortsetter å rotere etter stopp: vent til fullstendig stillstand.

Hvordan vedlikeholder jeg kantklipperen etter bruk?

Rengjør apparatet etter hver bruk for å fjerne gressrester. Bruk aldri høytrykksspyler eller løsemidler. Kontroller jevnlig tilstanden til kabelen, beskyttelsespanelet og trådkutterbladet. Skift ut slitte deler med originale AL-KO-deler.

Hvor og hvordan oppbevarer jeg apparatet?

Oppbevar kantklipperen på et tørt, frostfritt sted og utilgjengelig for barn. Heng den opp i håndtaket for å unngå unødvendig belastning på skjærehodet.

Hvilken type skjøteledning skal jeg bruke?

Bruk en skjøteledning egnet for utendørs bruk med et minimum tverrsnitt på 1,5 mm². Rull ut kabelen helt. Fest skjøteledningen i kabelføreren for å unngå at den løsner.

Er apparatet egnet for profesjonell bruk?

Nei, denne kantklipperen er kun beregnet for privat bruk (hobbyhagearbeid). Profesjonell eller offentlig bruk er ikke i samsvar med formålet og ugyldiggjør garantien.

BRUKSANVISNING GTE 550 Premium AL-KO

Vedligeholdelse og service. 87

Opbevaring. 87

Bortskaffelse 87

Hjaelp ved fejl. 88

Garanti 88

EU-overensstemmelseserklaering. 89

PRODUKTBESKRIVELSE

Fjern beskyttelsen ved tradafskæreren for den forste idrifttagning.

Start planetrimmeren

Afbryd apparatet fra nettet for vedligehold og pleje og husk at sikre mod genindkobling.

Rengør apparatet og dets tilbehør after haver anvendelse.

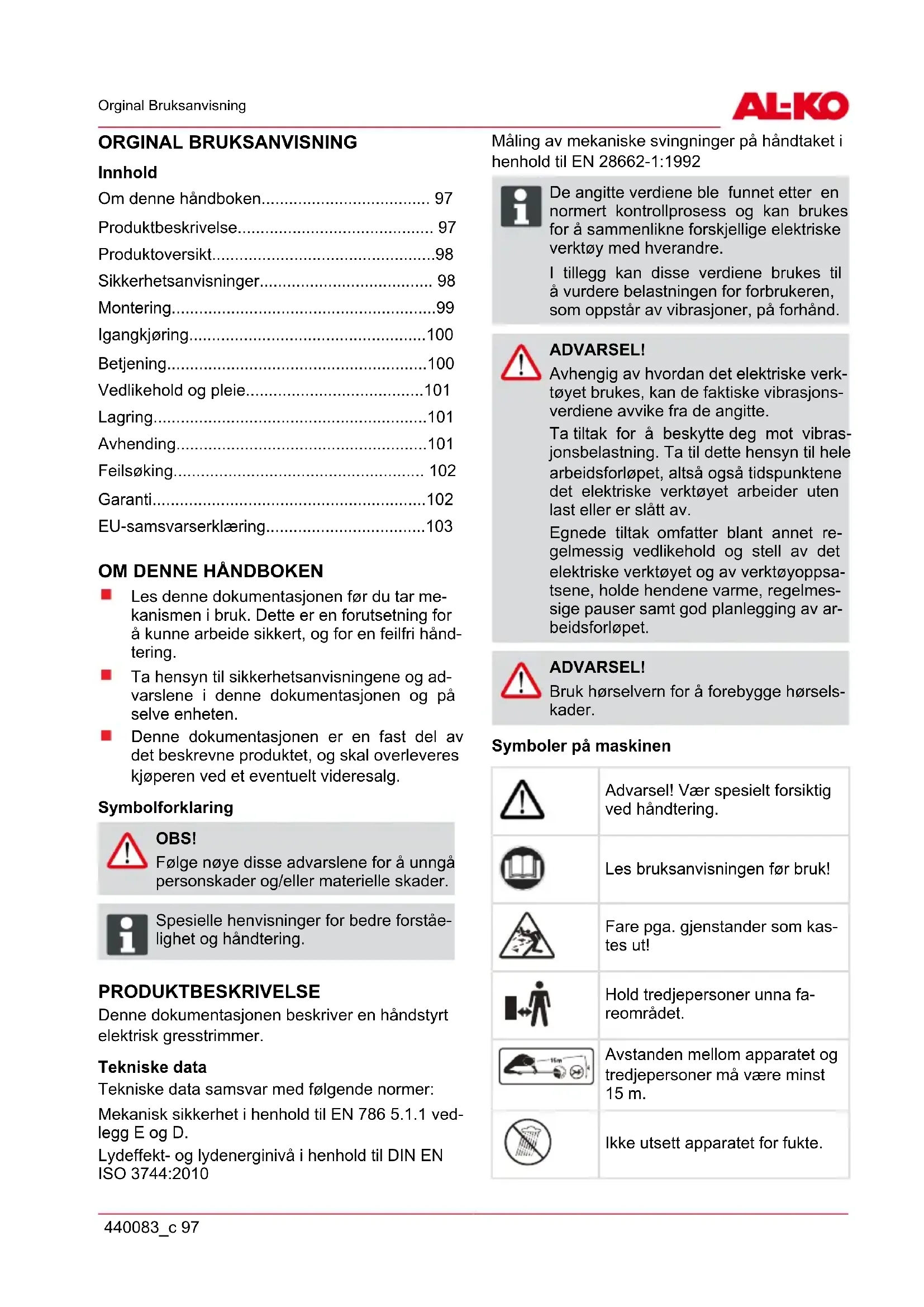

Omdennehandboken. 97
Produktbeskrivelse 97
Produktoversikt 98
Sikkerhetsanvisninger 98
Montering. 99
Igangkjoring. 100
Bettening. 100
Vedlikehold og pleie. 101
Lagring. 101
Avhending. 101
Feilsøking. 102
Garanti. 102
EU-samsvarserklaering. 103

OM DENNE HANDBOKEN

Lesdenedokumentasjonenfrodutar me- kanismenibruk.Detteer enforutzening for akunne arbeide sikkert,ogfor en feilfri hand- tering.
Ta hensyn til sikkerhetsanvisingene og advarslene i donne dokumentasjonen og pa selve encheten.
Denne dokumentasjonen er en fast del av det beskrevne Produktet, og skal overleveres kjøperen ved et eventuelt videresalg.

Symbolforklaring

OBS!

Folge noye disse advarslene for a unnga personskader og/eller materielle skader.

Tekniske data samsvar med følgende normer:

Mekanisk sikkerhet i henhold til EN 786 5.1.1 vedlegg E og D.

Lydeffekt- og lydenerginivå i henhold til DIN EN ISO 3744:2010

Måling av mekaniske svingninger på handtaket i henhold til EN 28662-1:1992

De angitte verdiene ble funnet etter en normert kontrollprosses og kan brukes for a sammenlikne forskjellige elektriske verktoy med haverandre.

I tillegg kan disse verdiene brukes til a vurdere belastningen for forbrukeren, som oppstar av vibrasjoner, pa forhand.

ADVARSEL!

Avhengig av hvordan det elektriske verktoyet brukes, kan de faktiske vibrasjonsverdiene avvike fra de angitte.

Ta tiltak for a beskytte deg mot vibrasjonsbelastning. Ta til dette hensyn til hele arbeidsforlopet, altsa ogsa tidspunktene det elektriske verktoyet arbeider uten last aller er slatt av.

Egnede tiltak omfatter blant annet regelmessig vedlikehold og stell av det elektriske verktoyet og av verktoyoppsatsene, holde hendene varme, regelmessige pauser samt god planlegging av arbeidsforlopet.

ADVARSEL!

Bruk hørselvern for a forebygge hørselskader.

Symboler på maskinen

	Advarel! Vær spesielt forsiktig ved händtering.
	Les bruksanvisningen før bruk!
	Fare pga. gjenstander som kas-tes ut!
	Hold tredjepersoner unna fa-reområdet.
	Avstanden mellom apparatet og tredjepersoner på vår minst 15 m.
	Ikke utsett apparatet for fukte.

Bruk vernebriller, hjelm og horselvern.

Trekk alltid ut stopslet hvis for-lengelseskabelen er skadet aller isolasjonen ødelagt!

Justerbar teleskopstang

Gressstrimmeren er utstyrt med en justerbar teleskopstang. Med dette kan apparatet stilles inn til individuelle kroppshýder og motorhodet kan svinges.

En vippeautomatikk (8-4) er integrett i tradhodet. sann at klippetraden kan forlenges mens motoren kjoer.

Sikkerhets- og beskyttesesinnretninger

Barnesikring

Hullet (5 mm) på motorbeskyttelsesbryteren er ment for en hengelås* Hengelåset forbinderen en uønsket utløsnig av maskinen.

Gresstrimmeren er utstyrt med en motorbeskyttelsesbryter som slar av ved overbelastning.

Etter en avkjolingsfase pa ca. 15 minutter kan du sla gresstrimmeren pa igjen.

OBS!

Fare for personskader!

Sikkerhets- og beskyttelsesesutstyr må\ ikke settes ut av funksjon.

Forskriftsmessig bruk

Dette apparatet er tiltenkt trimming av gressplen pa privat omrade. All bruk som strekker seg ut over dette anses som ikke tiltenkt bruk.

Dette apparatet er ikke bestem til Å bli brukt av personer (inklusive barn) med innskren-kede fysiske, sensoriske eller mentale evner eller manglende erfaring og/eller kunnskap, medindre de er under oppsyn av en person som har ansvaret for sikkerheten deres uller har fätt instruksjoner om hvordan apparatet skal brukes av denen. Barn bør vaere under oppsyn, for Å forsikre at de ikke leker med apparatet.

OBS!

Enheten ma ikke brukes i yrkesmessig zusammenheng.

PRODUKTOVERSIKT

Produktoversikten (1) gir en oversikt over apparata-tet.

1-1	Øvrehandtak
1-2	Bryter med barnesikring
1-3	Apparatplugg
1-4	Kabelstrekkavlastning
1-5	Ekstra handtak
1-6	Holder med reservetrådspole *
1-7	Teleskopstang
1-8	Øvre føringshylse
1-9	Nedre føringshylse
1-10	Festeknapp for klippehode *
1-11	Klippehode med motor
1-12	Plantebeskyttelsesbøyle
1-13	Føringsjul *
1-14	Skjold med trådavskjærer
1-15	Trådspole
	* apparatspesifikk

SIKKERHETSANVISNINGER

OBSI!

Rotasjonen til klippeverktøyet fortsetter.
etter at motoren er slatt av.

Kontroller nett- og skjeteledninger for bruk pa tegn pa skader eller aldring.
Hold skjoteledningen unna skjaereverktoyet.
Hvis ledningen blir skadet under bruk skal den straks kobles fra nettet. IKKE TA PÄ LEDNINGEN FØR DEN ER KOBLET FRA NETTET.
Bruk alltid egnede arbeidsklaer, bruk beskyt-telsesbrille og hansker

La aldri barn eller personer som ikke har fätt opplæring i bruk og vedlikehold jobbe med maskinen. Lokale forskritter kan bestemme minimumsalder for operatoren.

Avbryt bruken av maskinen hvis.personer, spesielt barn -Eller husdyr er i naerheten.

Klipp kun ved dagslys aller god kunstig belysning.

Kontroller maskinen før idriftsettelse erler etterammenstøt på tegn for slitasje ellerskade, og fæ nødvendige reparasjoner gjen-nomført.

Bruk aldri apparatet med skadede aller manglende beskyttelsinnretninger.

Hold alltid hender og fotter unna klippeinnret- ningen, spesielt nar du slar pa motoren.

Fare for personskader er forbundet med alle innretninger som brukes til a skjere av traden.

Hold maskinen alltid i sin normale arbeidsposisjon for du slar den pa etter a ha trukket ut en ny trad.

Monter aldri klippeelementer av metall.

Bruk kun originale resveredeler.

Trekk ut nettkontakten før kontroll, rengjoring erler arbeider pa maskinen og när du ikke bruker den.

Hold grepet tort og rent.

Fjern fremmedlegemer fra arbeidsomradet.

Beskyttelsesskjold, tradhode og motor ma alltid holds frie for gressrester.

Hold kropp og klær borte fra skjareinnretninqen.

Personer som ikke er fortrolige med trimmerten, på voe seg iBruken mens motoren star rolig.

Ikke la maskinen sta uten tilsyn.

Sta alltid under skjaereinnretningen ved hengende klipping.

Arbeid aldri pa en jevn og glatt bakke.
Pass alltid pa a sta stott.
Klipp alltid pa tvers av skräningen, aldri oppover eller nedover.
Ilke klipp i skraninger som har bratter stigning enn 20^
Vær spesielt forsiktig nár du vender!

Etter Kontakt med fremmedlegeme:

Ikke bruk apparatet hvis du er under pavirkning av alcohol, narkotika aller medisiner.
Følg forskriftene til ulykkesforebyggelse.

El-sikkerhet

FORSIKTIG!

Fare ved beroring av spenningsforende deler!

Trekk alltid ut stopslet hvis forlengelseskabelen er skadet aller isolasjonenodelagt! Vi anbefaler tinkobling via enjordfeilbryter med en nominell feilstrøm < 30mA

Husets nettspenning ma stemme over ens med det som er angitt om nettspenningen i de tekniske spesifikasjonene, ikke bruk annen stromforsyning.
Bruk kun forlengelseskabler som er beregnet for utendors bruk - minimum tverrsnitt 1,5mm^2 . Kabeltromler skal alltid rulles helt av.
Skadde aller sprukne forlengelseskabler ma,.
ikke brukes.

För haver igangsetting mā man kontrol-lere tilstanden til forlengelseskabelen.

Kniven som er integrett i beskyttelsesdekslet kutter kuttetraden automatisk til optimal lengde.

GTE 350

1. Sett skjoldet på klippehodet (2-1).
2. Vær obs på at tråden ligger fri.
3. Fest med de 4 skruene som fulgte med.

GTE 450, GTE 550

1. Sett skjoldet på klippehodet (2-1).
2. Vær obs paa at traden ligger fri.
3. Skru fast skjoldet bak med skruene som fulgte med (2-1).
4. Sett forghingshjulet pa skjoldet og skru fast skruene (2-2).

Montering tillegghandtak

GTE 350

1. Trekkhandtakbøylene til tillegghandtaket lettuce haverandre (3-1).
2. Skyv tillegghandtaket på holderen (3-2).
3. Lás tillegghándtaket i tennene.
4. Sett på boltholderen og skru fast strammebolten (3-3).

GTE 450, GTE 550

Ved vippespaken i tillegghandtaket kan hellingen til handtaket tilpasses individuelt.

1. Skv holderen på skaatet.
2. Trekk handtakbøylene til tillegghandtaket lettuce haverandre (3-1).
3. Skyv tillegghandtaket på holderen (3-2).
4. Lås tillegghändtaket i tennene.
5. Sett vippespak med boltholder pa strammebolten.
6. Skru spennebolten sa fast at vippespaken kan beveges med lite kraftanstrengelse (3-3).

IGANGKJØRING

OBS!

Utfor alltid visuell kontroll for bruk.

Juster teleskopstang

1. Drei den øvre festehylsen om ca. 180^ til høyre for a lysne (4-1).
2. Still inn teleskopstangen individuelt til kroppshoyden. Teleskopstangen kan forlenges om ca. 10 cm (4-2).
3. Drei fast festehylsen (4-3).

Sving klippehode

For a trimme f.eks. plenkanter kan klippehodet svinges om 180^ (5-6).

1. Skru nedre festehylse Ios (5-1).
2. Drei teleskopstang om 180^ (5-2).
3. Skru festehylse fast (5-3, 6-1).

Hell klippehode

Ved forandret hellevinkel kan du och trimme pa steder som er vanskelig a na, f.eks. under benker, utstikk etc.

1. Trykk festeknappen (7-1).
2. Lås klippehodet i onsket helling (7-2).
3. Slipp festeknappen.

Ta bort beskyttelsen pa tradskjaereren forforste idriftsetting.

Start gresstrimmer

1. Før skjeteledningen gjennom strekkavlastninger.
2. Forbind skjoteledningen med strømnettet.
3. Innta en sikker posisjon.
4. Hold apparatet med begge hender. Sett ikke klippehodet pa bakken.
5. Hold tillegghandtaket med en hand og det øvre handtaket med den andre.
6. Trykk bryteren pa det øvre handtaket og hold fast. Apparatet kjoer.
7. Behold gresstrimmeren et par oyeblik i tom-gang. Klippetraden blir da skaret av til rett lengde.
8. Hvis du slipper bryteren, slar apparatet av.

Etter at du har slatt av apparatet fortsetter tradspolen a dreie et par sekunder til.

BETJENING

Slà apparatet pá För du nærmer deg gresset du vil klippe.
Hell apparatet noe framover, gå frem sakte (9).
Sving apparatet til høyre og venstre for a klippe gresset (9).

Høyt gress på klippes lagvis. Gå alltid fram fra toppen (10-1, 10-2) og ned.

Tipp tradhodet gjentatte ganger pa plenen under arbeidet. Vippeautomatikken sorger alltid for optimal tradlengde.

Bruk plantebeskyttelsesbøylen for a holde apparatet pa rett avstand til hinder (11-1).
Fjern rester kun när motoren star.

OBS!

Fare pa grunn av elektrisk strøm!

Koble encheten fra nettet, og sikre denslik at den ikke blir slätt på igjen För alle vedlikeholds- og stelltiltak.

Trekk nettpluggen og kontroller maskinen for skader etter bruk.
Tork maskinen og oppbevar den utilgjengelig for barn og andre uvedkommene.
La kun autoriserte fagverksted utbedre feil.
Bruk aldri apparatet nár bladet til trádvaskjæreren mangler eller er skadet.
Beskyttessskjold, tradhode og motor ma alltid holds frie for gressrester.
Ikke spyl maskinen med vann! Det kan oppsta skader pa maskinen (tenningsanlegget, forgasseren osv.) pa grunn av vann som trenger inn.
Ikke utsett apparatet for fukte.
Kontroller apparatet i regelmessige avstand der på korrekt tilstand.
Ikke bruk rengjørings- hhy. Isemiddel. Dukan da skade apparatet uoppretelig.

Shift tradspole

(reservetradspole GTE varenr. 112966)

1. Apne dekslet ved a trykke pa begge laser (8-1).
2. Ta ut den tome tradspolen (8-2).
3. Sett inn ny tradspole.

4. Vær obs paa t fjaeren er satt inn igjen (8-3).

5. Tre traden ut pa begge sider.

6. Sett på deksen og lás lásen.

LAGRING

Rens apparat og tilbehørdelene etter haverbruk.

Heng opp gresstrimmeren etter handataket. Demed slipper du a belaste klippehodet unodvendig.

Lagre apparatet pa et tort, frostfritt sted.

AVHENDING

Kasserte enheter, batterier aller oppladbare batterier malke kastes i husholdningsavfallet!

Emballasje, utstyr og tilbehør er laget av resirkulerbare materialer og skal avhendes deretter.

FEILSØKING

Feil Mulig ørsak Løsning
Motoren:går ikke Motorbeskyttelsensbryteren har ko-blet seg utIngen nettspanning	Vent til motorbeskyttelsensbryteren slår trimmeren på igjen.Kontroller sikringer / jordfeilbryter,sørg for at strømforsyningen blikontrollert av kvalifisert elektriker.Kontroller skjøteledning, bruk nyom nødvendig.
Trimmer vibrerer Trådspolen er tilsmusset Rens trådspole, skift om nødvendig
	Trådspolen er tom Skift trådspolePlenen er klippet)dårlig
	Utilstrekkelig trådlengde Still inn trådlengde

Ved feil som ikke er oppfør t'i dette tabellen, eller som du ikke selv kan utbedre, ma du kontakte var ansvarlige kundeservice.

GARANTI

Vi utbedrer eventuelle material-ller produksjonsfeit pa maskinen innenfor den lovmessige foreldesesfristen for melding av mangler erer feil, etter vart valg ved a reparere ellere levere resedeler. Foreldesesfristen bestemmes ut fra gjeldende lovgivning i landet hvor maskinen ble kjopt.

Värgaranti gjelder kun ved:

Korrekt behandling av maskinen
Overholdelse av bruksanvisingen
Bruk av originale reserverdeler

Garantien gjelder ikke ved:

Forsk pa a reparere maskinen
Tekniske endringer på maskinen
ikke tiltenkt bruk (f.eks. industriell aller kommunal bruk)

Lakskader som skyldes normal slitasje
Slitasjedeler som på reservationskortet er merket med ramme [xxx xxx (x)]
Forbrenningsmotorer – for disse gjelder de separate garantibetingelsene til den aktuelle motorprodusten

Nevnte sted Samsvarsvurdering

Société Nationale de Certification 2000/14/EC Appendix VI

et d'Homologation

No.0499

Kotz, 04.07.2016

Wolfgang Hergeth

Managing Director
