| Tipo di prodotto | Tagliaerba (apparecchio base Multitool) |
| Marca | AL-KO |
| Modello | MT 40 |
| Utilizzo previsto | Domestico, giardinaggio amatoriale |
| Alimentazione | Batteria agli ioni di litio rimovibile (4 Ah o 5 Ah) |
| Accessori compatibili | Tagliabordi GTA 4030, tagliasiepi HTA 4045, potatore CSA 4020, decespugliatore BCA 4030 |
| Motore | Elettrico senza spazzole (brushless) |
| Interruttore di sicurezza | Pulsante di sblocco + interruttore Accensione/Spegnimento |
| Impugnatura regolabile | Sì, posizione regolabile per comfort |
| Cinghia di trasporto | Inclusa, regolabile |
| Indicatore di carica batteria | LED sulla batteria (verde/rosso) |
| Livello di potenza acustica garantito | Fino a 96 dB(A) secondo accessorio |
| Livello di vibrazioni | Variabile, utilizzare impugnature antivibrazione |
| Manutenzione e pulizia | Pulire con panno asciutto, non immergere |
| Conservazione | Luogo asciutto, al riparo dal gelo, fuori dalla portata dei bambini |
| Pezzi di ricambio | Utilizzare esclusivamente ricambi originali AL-KO |
| Garanzia | Garanzia legale per vizi di fabbricazione (durata secondo il paese) |
| Norme applicate | EN 60335-1, EN 50636-2-91, ecc. |
Domande frequenti - MT 40 AL-KO
Domande degli utenti su MT 40 AL-KO
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Tagliaerba in formato PDF gratuitamente! Trova il tuo manuale MT 40 - AL-KO e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. MT 40 del marchio AL-KO.
MANUALE UTENTE MT 40 AL-KO
1 Istruzioni per l'uso 63
1.1 Descrizione dei simboli e parole segnaletiche 63
2 Descrizione del prodotto 63
2.1 Utilizzo conforme alla destinazione 63
2.2 Possibile uso errato prevedibile 63
2.3 Simboli sull'apparecchio 63
2.4 Panoramica prodotto 64
3 Indicazioni di sicurezza.... 64
3.1 Indicazioni di sicurezza generali per attrezzi elettrici 64
3.1.1 Sicurezza elettrica 64
3.1.2 Sicurezza di persone 65
3.1.3 Utilizzo e manipolazione di un attrezzo elettrico 66
3.1.4 Sicurezza sul posto di lavoro.... 67
3.1.5 Utilizzo e manipolazione dell'attrezzo a batteria.... 67
3.1.6 Service 68
3.2 Sicurezza delle persone, degli animali e delle cose 68
3.2.1 Carico delle vibrazioni 69
3.2.2 Inquinamento acustico 70
3.3 Indicazioni di sicurezza per l'uso....70
3.3.1 Indicazioni di sicurezza per la batteria 71
3.3.2 Indicazioni di sicurezza per il caricabatteria 72
4 Montaggio e messa in funzione 73
4.1 Caricare la batteria (01)....73
4.2 Inserire ed estrarre la batteria (02).... 73
4.3 Montare la maniglia (03, 04)....73
4.4 Collegare/Scollegare gli accessori e l'apparecchio base (05).... 74
4.5 Montare la tracolla sull'apparecchio base (06)....74
5 Utilizzo 74
5.1 Accendere e spegnere l'apparecchio (07).... 74
5.2 Verificare lo stato di carica della batteria (08) 74
6 Manutenzione e cura 75
7 Trasporto 75
8 Conservazione.... 75
9 Smaltimento....76
10 Supporto in caso di anomalie 77
11 Garanzia 78
12 Dichiarazione di conformità CE 78

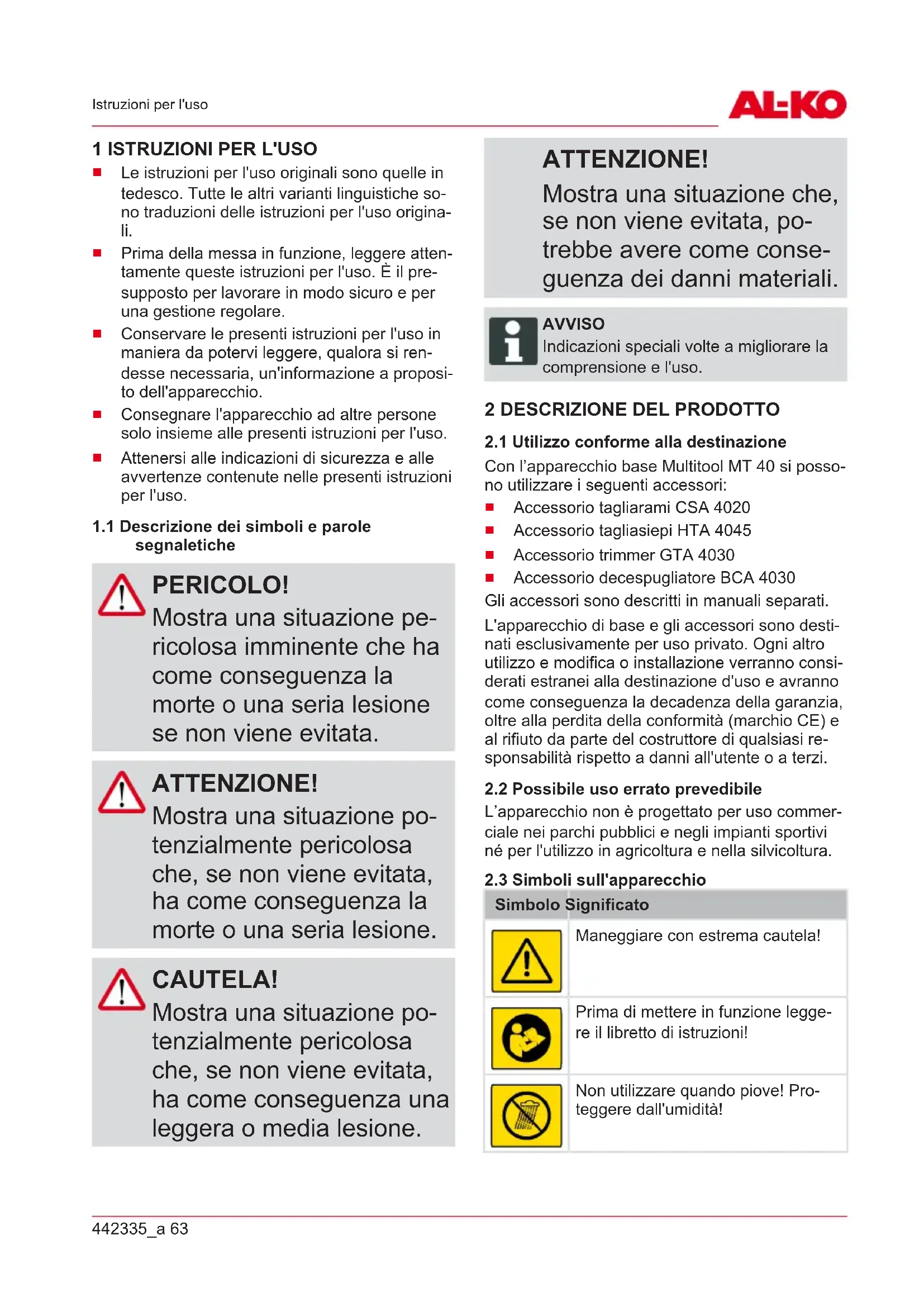

1 ISTRUZIONI PER L'USO
Le istruzioni per l'uso originali sono quelle in tedesco. Tutte le altri varianti linguistiche sono traduzioni delle istruzioni per l'uso originali.
- Prima della messa in funzione, leggere attentamente queste istruzioni per l'uso. È il presupposto per lavorare in modo sicuro e per una gestione regolare.
Conservare le presenti istruzioni per l'uso in maniera da potervi leggere, qualora si rendesse necessaria, un'informazione a proposito dell'apparecchio.
■ Consegnare l'apparecchio ad altre persone solo insieme alle presenti istruzioni per l'uso.
■ Attenersi alle indicazioni di sicurezza e alle avvertenze contenute nelle presenti istruzioni per l'uso.
1.1 Descrizione dei simboli e parole segnaletiche
PERICOLO!
Mostra una situazione pericolosa imminente che ha come conseguenza la morte o una seria lesione se non viene evitata.
ATTENZIONE!
Mostra una situazione potenzialmente pericolosa che, se non viene evitata, ha come conseguenza la morte o una seria lesione.
CAUTELA!
Mostra una situazione potenzialmente pericolosa che, se non viene evitata, ha come conseguenza una leggera o media lesione.
ATTENZIONE!
Mostra una situazione che, se non viene evitata, potrebbe avere come conseguenza dei danni materiali.
AVVISO
Indicazioni speciali volte a migliorare la comprensione e l'uso.
2 DESCRIZIONE DEL PRODOTTO
2.1 Utilizzo conforme alla destinazione
Con l'apparecchio base Multitool MT 40 si possono utilizzare i seguenti accessori:
■ Accessorio tagliarami CSA 4020
■ Accessorio tagliasiepi HTA 4045
■ Accessorio trimmer GTA 4030
■ Accessorio decespugliatore BCA 4030
Gli accessori sono descritti in manuali separati.
L'apparecchio di base e gli accessori sono destinati esclusivamente per uso privato. Ogni altro utilizzo e modifica o installazione verranno considerati estranei alla destinazione d'uso e avranno come conseguenza la decadenza della garanzia, oltre alla perdita della conformità (marchio CE) e al rifiuto da parte del costruttore di qualsiasi responsabilità rispetto a danni all'utente o a terzi.
2.2 Possibile uso errato prevedibile
L'apparecchio non è progettato per uso commerciale nei parchi pubblici e negli impianti sportivi né per l'utilizzo in agricoltura e nella silvicoltura.
2.3 Simboli sull'apparecchio
Simbolo Significato
Maneggiare con estrema cautela!
Prima di mettere in funzione legge- re il libretto di istruzioni!
Non utilizzare quando piove! Proteggere dall'umidità!

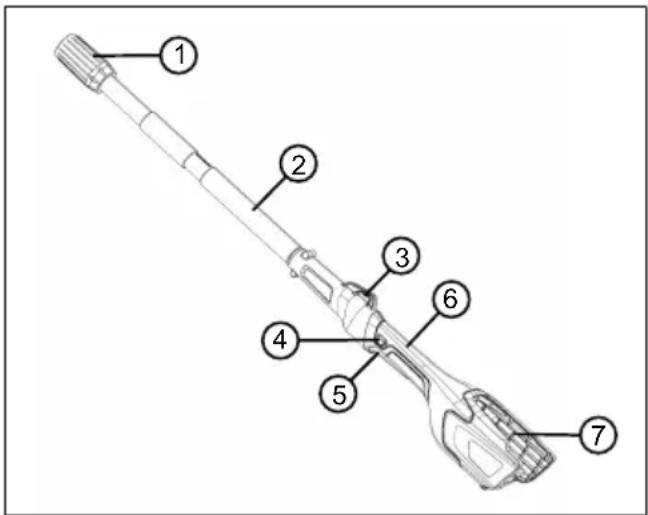

2.4 Panoramica prodotto
| 1 Giunto per tubo di prolunga o accessorio |
| 2 Maniglia anteriore |
| 3 Occhiello per tracolla |
| 4 Pulsante di sblocco interruttore On/Off |
| 5 Interruttore On/Off |
| 6 Maniglia posteriore |
| 7 Supporto batteria con pozzetto batteria |
3 INDICAZIONI DI SICUREZZA
3.1 Indicazioni di sicurezza generali per attrezzi elettrici
ATTENZIONE!
Leggere tutte le istruzioni di sicurezza, le istruzioni, le illustrazioni e i dati tecnici con cui questo utensile è montato.
Omissioni nel rispetto delle indicazioni seguenti possono causare folgorazione, incendio e/o gravi infortuni.
■ Conservare tutte le indicazioni di sicurezza e le istruzioni per futuro riferimento.
Il termine utilizzato nelle indicazioni di sicurezza "Attrezzo elettrico" si riferisce ad attrezzi elettrici collegati alla rete di alimentazione (con cavo di rete) e ad attrezzi elettrici a batteria (senza cavo di rete).
3.1.1 Sicurezza elettrica
■ Evitare il contatto del corpo con superfici collegate alla terra come tubi, riscalda-menti, fornelli o frigoriferi.
Quando il proprio corpo è collegato alla terra esiste un elevato rischio di folgorazione.
■ Tenere gli apparecchi elettrici lontani da pioggia o umidità. La penetrazione di acqua in un attrezzo elettrico aumenta il rischio di folgorazione.
3.1.2 Sicurezza di persone
■ Quando si lavora con un attrezzo elettrico si racco-manda di procedere con cautela, attenzione e giudizio. Non utilizzare un attrez-zo elettrico se si è stanchi o sotto l'influsso di droghe, alcol o medicinali. Un mo-mento di disattenzione duran-te l'uso dell'apparecchio elet-trico può avere come conse-guenza infortuni gravi.
- Indossare equipaggiamento di protezione personale e sempre degli occhiali protettivi. Indossare un equipaggiamento protettivo personale, come maschera antipolvere, scarpe di sicurezza antiscivolo, caschetto o protezione per l'udito, a seconda dell'uso dell'apparecchio elettrico, riduce il rischio di lesioni.
- Evitare di mettere in funzione l'apparecchio involontariamente. Accertarsi che l'apparecchio elettrico sia spento prima di collegarlo all'alimentazione elettrica e/
o alla batteria, di imbracciarlo o di trasportarlo. Se trasportando l'apparecchio elettrico si tiene il dito sull'interruttore oppure si collega l'attrezzo elettrico acceso all'alimentazione di corrente possono verificarsi degli incidenti.
■ Prima di accendere l'attrezzo elettrico rimuovere gli attrezzi di regolazione o la chiave inglese. Un attrezzo o una chiave che si trovino in una parte rotante dell'attrezzo elettrico possono portare a infortuni.
- Evitare una postura anomala. Assicurarsi una posizione stabile e mantenere l'equilibrio in qualsiasi momento. In questo modo è possibile controllare meglio l'attrezzo elettrico in situazioni inaspettate.
- Indossare abiti adatti. Non indossare abiti ampi o gioielli. Tenere capelli e abiti lontano dalle parti in movimento. Abiti larghi, gioielli o capelli lunghi possono rimanere catturati dalle parti in movimento.
■ Se possono essere montati dispositivi di aspirazione polveri e di raccolta, devo-
no essere collegati e utiliz- zati correttamente. L'utilizzo di un aspiratore può ridurre i rischi dovuti alla polvere.
Non pensare di essere nel giusto e non ignorare le norme di sicurezza per gli attrezzi elettrici, anche se avete familiarità con l'attrezzo elettrico dopo molti usi. Un'azione sconveniente può portare a gravi lesioni in pochi secondi.
3.1.3 Utilizzo e manipolazione di un attrezzo elettrico
Non sovraccaricare l'attrezzo elettrico. Per lavorare utilizzare l'attrezzo elettrico specificamente previsto. Con l'attrezzo elettrico giusto si lavora meglio e in modo più sicuro nel campo di prestazioni specificato.
Non utilizzare un attrezzo elettrico che abbia l'interrut-tore guasto. Un attrezzo elet-trico che non è più possibile accendere o spegnere è pericoloso e deve essere riparato.
■ Sfilare il connettore dalla presa e/o rimuovere la batteria prima di effettuare impostazioni dell'apparecchio, di sostituire accessori oppure di riporre l'attrezzo elettrico. Questa misura pre-
cauzionale previene l'avvio in- volontario dell'attrezzo elettri- co.
Conservare gli attrezzi elettrici non utilizzati fuori della portata dei bambini. Non consentire di usare l'attrezzo elettrico a persone che non ne conoscono l'utilizzo o che non abbiano letto le istruzioni. Gli apparecchi elettrici sono pericolosi se vengono utilizzati da persone inesperte.
- Tenere con cura gli attrezzi elettrici e gli accessori. Controllare se le parti mobili funzionano correttamente e non si bloccano, se ci sono parti rotte o danneggiate che compromettono il funzionamento dell'apparecchio elettrico. Prima di utilizzare l'attrezzo elettrico far riparare le parti danneggiate. Molti incidenti hanno la propria causa in attrezzi elettrici sottoposti a una scarsa manutenzione.
■ Mantenere i taglienti affilati e puliti. Attrezzi di taglio sottoposti a una cura meticolosa con bordi taglienti affilati si in- ceppano meno e sono più facili da guidare.
- Utilizzare attrezzi elettrici, accessori ecc. in base a queste istruzioni. Nel far questo tenere in considerazione le condizioni di lavoro e l'attività da svolgere. L'uso di attrezzi elettrici per scopi diversi dalle applicazioni previste può portare a situazioni pericolose.
■ Mantenere asciutte, pulite ed esenti da olio e grasso le maniglie e le superfici dell'impugnatura. Le maniglie scivolose e le superfici dell'impugnatura non consentono il funzionamento e il controllo sicuri dell'attrezzo elettrico in situazioni impreviste.
3.1.4 Sicurezza sul posto di lavoro
■ Mantenere pulita e ben illuminata la propria zona di lavoro. La mancanza di ordine o zone di lavoro non illuminate possono causare incidenti.
Non utilizzare l'apparecchio elettrico in ambienti a rischio di esplosione in cui sono presenti liquidi, gas o polveri infiammabili. Gli attrezzi elettrici generano scintille che possono innescare la polvere o i vapori.
Durante l'uso tenere i bambini e le altre persone lonta-no dall'attrezzo elettrico. In caso di deviazione si può perdere il controllo sull'attrezzo elettrico.
3.1.5 Utilizzo e manipolazione dell'attrezzo a batteria
■ Caricare le batterie solo con caricatori che vengono consigliati dal costruttore. Con un caricatore indicato per un determinato tipo di batterie sussiste il pericolo di incendio quando viene utilizzato con altre batterie.
Sugli attrezzi elettrici utiliz-zare solo le batterie specifi-camente previste. L'uso di altre batterie può causare il ri-schio di infortuni e di incendio.
Tenere la batteria non utilizzata lontano da graffette per ufficio, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero fungere da ponte tra i contatti. Un cortocircuito tra i contatti della batteria può avere come conseguenza ustioni oppure un incendio.
In caso di utilizzo errato può fuoriuscire del liquido dalla batteria. Evitare il contatto. In caso di contatto casuale risciacquare con ac-
qua. Se il liquido entra in contatto con gli occhi, richiedere anche l'intervento di un medico. Il liquido fuoriuscito può causare irritazioni della pelle oppure ustioni.
Non utilizzare batterie dan-neggiate o modificate. Le batterie danneggiate o modifi-cate possono essere impreve-dibili e causare incendi, esplo-sioni o lesioni personali.
Non esporre una batteria al fuoco o alle alte temperature. Fuoco o temperature superiori ai 130 °C possono causare un'esplosione.
- Seguire tutte le istruzioni per la ricarica e non ricaricare mai la batteria o l'attrezzo a batteria al di fuori del range di temperatura specificato nelle istruzioni per l'uso. La carica errata o la carica al di fuori del range di temperatura consentito possono danneggiare la batteria e aumentare il rischio di incendio.
3.1.6 Service
Far riparare l'apparecchio elettrico solo da personale tecnico qualificato e con ricambi originali. In questo
modo si garantisce che la sicurezza dell'apparecchio elettrico rimanga inalterata.
Non eseguire mai la manutenzione delle batterie danneggiate. Tutta la manutenzione della batteria deve essere eseguita solo dal produttore o dai centri di assistenza autorizzati.
3.2 Sicurezza delle persone, degli animali e delle cose
- Ricordare che l'operatore o l'utilizzatore è responsabile di incidenti e imprevisti che si possono verificare ad altre persone o alle loro proprietà.
■ Usare l'apparecchio solo per le funzioni per cui è previsto. Un uso non conforme può portare a lesioni e danni alle cose.
- Azionare l'apparecchio solo se non sono presenti altre persone e animali nell'area di lavoro.
■ Mantenere una distanza di sicurezza dalle persone o dagli animali o spegnere l'alimentazione quando si avvicinano persone o animali.
3.2.1 Carico delle vibrazioni
ATTENZIONE!
Pericolo dovuto a vibrazioni
Il valore effettivo di emissione di vibrazioni durante l'uso del dispositivo può deviare dal valore dichiarato dal costruttore. Osservare i seguenti fattori di influenza prima o durante l'uso:
L'apparecchio viene utilizzato come previsto?
Il materiale viene taglia-to e lavorato nel modo giusto?
L'apparecchio è in uno stato normale di utilizzo?
L'utensile di taglio è affilato correttamente ed è installato l'utensile di taglio corretto?
Sono montati i corrimano e le eventuali maniglie di vibrazioni opzionali e questi sono collegati all'apparecchio?
- Utilizzare l'apparecchio solo con la velocità del motore necessaria per il lavoro. Evitare la velocità massima per ridurre il rumore e le vibrazioni.
In seguito a uso e manutenzione impropri, il rumore e la vibrazione dell'apparecchio possono aumentare. Ciò provoca danni alla salute. In questo caso spegnere subito l'apparecchio e farlo riparare da un centro di assistenza autorizzato.
Il grado di carico di vibrazione dipende dal lavoro da eseguire o dall'utilizzo dell'apparecchio. Stimare e inserire pause di lavoro corrispondenti. Questo riduce considerevolmente il carico di vibrazione durante tutta la durata di lavoro.
L'uso prolungato dell'apparecchio espone l'operatore a vibrazioni e può causare la malattia "del dito bianco". Per ridurre questo rischio, indossare dei guanti e tenere le mani calde. In presenza del sintomi del "dito bianco", consultare subito un medico. Tra questi figurano: intorpidimento, perdita della sensibilità, formicolio, pizzicore, dolore, perdita della forza, cambiamento del colore o della condizione della pelle. Di solito questi sintomi interessano le dita, le mani o i polsi. Il rischio aumenta alle basse temperature.
Durante la giornata lavorativa fare lunghe pause in modo da riposarsi dal rumore e dalle vibrazioni. Pianificate il vostro lavoro in modo da distribuire su più giorni l'uso di attrezzi che producono molte vibrazioni.
Se si prova una qualche disagio o la decolorazione della pelle durante l'uso dell'apparecchio sulla mano, smettere immediatamente di lavorare. Fare pause di lavoro sufficienti. Senza adeguate pause di lavoro si può determinare una sindrome da vibrazioni mano-braccio.
- Ridurre al minimo il rischio di esporsi a vibrazioni. Mantene-re l'apparecchio secondo le istruzioni riportate nel manua-le.
Se l'apparecchio viene usato spesso, è necessario rivolgersi al rivenditore locale per ottenere accessori antivibranti (ad es. maniglie).
- Evitare di lavorare con l'apparecchio a temperature inferiori a 10 °C. Stabilire in un piano di lavoro come può essere limitato il carico delle vibrazioni.
3.2.2 Inquinamento acustico
Alcune emissioni acustiche dell'apparecchio sono inevitabili. Spostare il lavoro rumoroso in determinati periodi consentiti. Osservare periodi di riposo e limitare le ore di lavoro al minimo. Per la propria sicurezza personale e per proteggere le persone che lavorano nelle vicinanze è necessario indossare una protezione dell'udito adeguata.
3.3 Indicazioni di sicurezza per l'uso
ATTENZIONE!
Pericolo a causa del campo elettromagnetico
Questo attrezzo elettrico durante l'uso genera un campo elettromagnetico. In determinate circostanze questo campo può compromettere impianti medicali attivi o passivi.
Per ridurre il pericolo di infortuni gravi o mortali consigliamo alle persone con impianti medicali di consultare il proprio medico e il costruttore dell'impianto medicale prima di utilizzare l'attrezzo elettrico.
3.3.1 Indicazioni di sicurezza per la batteria
Questa sezione cita tutte le indicazioni di sicurezza e le avvertenze da tenere in considerazione durante l'uso della batteria. Leggere le presenti avvertenze!
- Utilizzare la batteria solo conformemente alla sua destinazione d'uso, vale a dire per apparecchi a batteria della ditta AL-KO. Caricare la batteria esclusivamente con il carica-batteria previsto AL-KO.
■ Estrarre la batteria nuova dalla confezione originale solo in caso di imminente utilizzo.
■ Prima del primo utilizzo, cari-care completamente la batteria e utilizzare a tale fine sempre il caricabatteria indicato. Rispettare le indicazioni contenute nelle presenti istruzioni d'uso per il caricamento della batteria.
■ Non fare funzionare la batteria in ambienti a rischio di esplosione o di incendio.
Durante l'uso dell'apparecchio, non esporre la batteria all'acqua e all'umidità.
■ Proteggere la batteria da calore, da olio e da fiamme libere, in maniera che non venga
danneggiato e che non possa- no fuoriuscire vapori e liquidi elettrolitici.
■ Non urtare né scaraventare la batteria.
Non usare la batteria sporca o bagnata. Prima dell'utilizzo, pulire la batteria con un panno asciutto e pulito ed asciugarla.
■ Non aprire, disassemblare né triturare la batteria. Pericolo di folgorazione e di cortocircuito.
- Questa batteria non deve venire utilizzata da persone non autorizzate, ma ciò non si applica se esse vengono supervisionate da una persona addetta alla sicurezza o se hanno ottenuto istruzioni su come utilizzare la batteria. Con persone non autorizzate si intendono ad es.:
■ Persone (inclusi i bambini) con capacità fisiche, sensoriali o mentali limitate
Persone che non possiedono esperienza e/o conoscenze sulla batteria.
■ Avvertenze di sicurezza.
■ Non lasciare la batteria nel caricabatteria troppo a lungo. Per una migliore conservazione, rimuovere la batteria dal caricabatteria.
■ Rimuovere la batteria dagli apparecchi utilizzati, se essi non vengono utilizzati.
■ Quando non viene utilizzata, conservare la batteria in un luogo chiuso e asciutto. Proteggere dal calore e dall'irraggiamento diretto del sole. È vietato consentire alle persone non autorizzate e ai bambini l'accesso alla batteria.
3.3.2 Indicazioni di sicurezza per il caricabatteria
Questa sezione cita tutte le indicazioni di sicurezza e le avver- tenze da tenere in considerazione durante l'uso del caricabatteria. Leggere le presenti avver- tenze!
- Utilizzare l'apparecchio solo secondo la destinazione d'uso, ossia per la ricarica delle batterie previste. Inserire nel caricabatteria esclusivamente batterie originali AL-KO.
■ Prima di ogni utilizzo, verifica-re che l'intero apparecchio ed in particolare il cavo di alimentazione e il pozzetto batteria non presentino danni. Usare l'apparecchio solo in perfetto stato di funzionamento.
■ Non fare funzionare l'apparecchio in ambienti a rischio di esplosione o di incendio.
- Fare funzionare l'apparecchio esclusivamente in locali chiusi e non esporlo ad acqua o ad umidità.
■ Appoggiare il caricabatteria sempre su una superficie di appoggio ben ventilata e non infiammabile, in quanto durante la procedura di ricarica esso si riscalda. Lasciare libere le fessure di ventilazione e non coprire l'apparecchio.
■ Prima di collegare l'apparecchio, verificare che sia disponibile la tensione di rete indicata nei dati tecnici.
- Utilizzare il cavo di rete solo per il collegamento del caricabatteria, non usarlo per un altro scopo. Non sorreggere il caricabatteria per il cavo di alimentazione, e non estrarre la spina di rete dalla presa tirando per il cavo di rete.
■ Proteggere il cavo di rete da calore, olio e bordi affilati, in maniera che non venga dan-neggiato.
Non usare il caricabatteria se sporco o bagnato. Prima dell'uso, pulire ed asciugare l'apparecchio e la batteria.
■ Non aprire né il caricabatteria, né la batteria. Pericolo di folgorazione e di cortocircuito.
Per la propria sicurezza far ri-
parare l'apparecchio solo da
personale tecnico qualificato e
con ricambi originali.
- Questo apparecchio non deve venire utilizzato da persone non autorizzate, ma ciò non si applica se esse vengono supervisionate da una persona addetta alla sicurezza o se hanno ottenuto istruzioni su come utilizzare l'apparecchio. Con persone non autorizzate si intendono ad es.:
Persone (inclusi i bambini) con capacità fisiche, sensoriali o mentali limitate
Persone che non possiedono esperienza e/o conoscenze sull'apparecchio.
I bambini devono essere supervisionati e devono essere informati di non giocare con la batteria.
■ Quando non viene utilizzato, l'apparecchio va conservato asciutto in un luogo chiuso. È vietato consentire alle persone non autorizzate e ai bambini l'accesso all'apparecchio.
4 MONTAGGIO E MESSA IN FUNZIONE
4.1 Caricare la batteria (01)
La batteria è parzialmente carica. Caricare completamente la batteria prima del primo utilizzo. La batteria può essere utilizzata in qualsiasi stato di carica a scelta. Un'interruzione della carica non danneggia la batteria.
AVVISO
Tenere presente le informazioni detta- gliate contenute nei manuali separati sulla batteria e sul caricabatterie.
4.2 Inserire ed estrarre la batteria (02)
Inserire la batteria (02/a)
- Inserire la batteria (02/1) nel pozzetto batteria (02/2) finché non si blocca.
Estrarre la batteria (02/b)
- Premere l'interruttore di sblocco (02/3) sulla batteria (02/1) e tenerlo premuto.
- Estrarre la batteria (02/1).
4.3 Montare la maniglia (03, 04)
Se nell'accessorio è presente una maniglia:
- Se attaccata: Rimuovere l'accessorio (vedere capitolo 4.4 "Collegare/Scollegare gli accessori e l'apparecchio base (05)", pagina 74).
- Allentare la manopola (03/1) o il distanziatore (03/2) sulla maniglia.
- Il supporto maniglia (03/3) e l'a maniglia possono essere collegati a scelta all'apparecchio base:
■ per persone alte con braccia più lunghe (03/a)
■ per persone basse con braccia più corte (03/b)
AVVISO
Provare con quale delle due possibilità di fissaggio della maniglia risulta più confortevole lavorare.
- Fissare la maniglia con il supporto maniglia (04/1) sull' apposito spazio tra i due rivestimenti in gomma (04/2) sull'apparecchio base.
-
Allineare la maniglia (04/1) in modo che la nervatura interna al supporto maniglia (03/3) entri esattamente nella cavità sull'asta dell'apparecchio base.
-
Collocare (04/a) la maniglia (04/1) in direzione della frizione (04/3) o del supporto della batteria (04/4) in modo da tenere comodamente l'apparecchio base. La maniglia si innesta nella posizione selezionata.
- Avvitare la manopola (03/1) o il distanziatore (03/2).
4.4 Collegare/Scollegare gli accessori e l'apparecchio base (05)
Collegare gli apparecchi e il tubo di prolunga
- Allineare frizione (05/1) e controfrizione (05/2) in modo che le due frecce (05/3, 05/4) si trovino di fronte.
- Spingere frizione (05/1) e controfrizione (05/2) l'una nell'altra fino all'arresto (05/a).
- Spingere l'impugnatura (05/5) fino all'arresto sulla controfrizione (05/2).
- Girare (05/c) l'impugnatura fino all'arresto in direzione della serratura chiusa (05/6).
Separare gli apparecchi e il tubo di prolunga
- Girare (05/d) l'impugnatura (05/5) in direzione della serratura aperta (05/7) e rimuoverla.
- Staccare la frizione (05/1) e la controfrizione (05/2) (05/b).
4.5 Montare la tracolla sull'apparecchio base (06)
La tracolla in dotazione dell'accessorio trasferisce il carico dall'accessorio, dal tubo di estensione e dall'apparecchio al busto.
- Passare la tracolla (06/1) sulle spalle.
- Agganciare i moschettoni (06/2) della tracolla (06/1) negli anelli (06/3) all'apparecchio base.
- Facendo scorrere la fibbia (06/4) lungo la tracolla (06/1) regolare la lunghezza della tracolla per indossare comodamente l'intero apparecchio.
- Eseguire alcuni movimenti di lavoro con l'apparecchio per testare la lunghezza della tracolla. Regolare la lunghezza della cinghia se necessario.
5 UTILIZZO
5.1 Accendere e spegnere l'apparecchio (07)
Accendere l'apparecchio
- Portare l'apparecchio in posizione di lavoro.
-
Premere il pulsante di sblocco (07/1) sull'apparecchio base e tenerlo premuto.
-
Premere l'interruttore On/Off (07/2) e tenerlo premuto.
- Rilasciare il pulsante di sblocco (07/1). Non è necessario tenere premuto il pulsante di sblocco dopo l'avviamento dell'apparecchio in quanto serve a prevenire un avviamento involontario dell'apparecchio.
Spegnere l'apparecchio
- Rilasciare l'interruttore On/Off (07/2).
5.2 Verificare lo stato di carica della batteria (08)
Sul lato anteriore della batteria si trova un pannello di comando con un pulsante (08/1) e con indicatori dello stati di carica LED (da 08/2 a 08/5).
-
Premere il pulsante (08/1). Gli indicatori dello stato di carica si accendono in funzione dello stato di carica della batteria.
-
Rilevare lo stato di carica della batteria:
Indicatori dello stato di carica sulla batteria
| LED Indicazioni | |
| verde (08/2) | La batteria è completamente ca-rica, vale a dire al 100 %. |
| verde (08/3) | La batteria è carica oltre il 50 %. |
| verde (08/4) | La batteria è carica per meno del 50 %. |
| rosso (08/5) | La batteria è completamente sca-rica o la batteria è stata surriscal-data/troppo raffreddata. |
6 MANUTENZIONE E CURA
ATTENZIONE!
Pericolo di lesioni da ta- glio
Pericolo di tagli in caso di contatto con parti taglienti, parti in movimento e utensili da taglio.
■ Prima di eseguire lavori di manutenzione, cura e pulizia spegnere l'apparecchio. Rimuovere la batteria.
Durante i lavori di ma-
nutenzione, cura e puli-
zia indossare sempre
guanti protettivi.
Non esporre l'apparecchio a umidità o bagnato.
Pulire le parti in plastica con un panno, non utilizzare detergenti o solventi.
- Verificare la presenza di corrosione nei contatti elettrici e pulire, se necessario, con una spazzola metallica fine e poi spruzzare con uno spray per contatti.
7 TRASPORTO
Prima del trasporto osservare le misure seguenti:
- Spegnere l'apparecchio.
- Rimuovere la batteria dall'apparecchio base.
- Separare l'apparecchio base, il tubo di pro-lunga (se presente) e l'accessorio.
AVVISO
L'energia nominale della batteria è superiore a 100 Wh! Attenersi quindi alle direttive di trasporto che seguono!
La batteria agli ioni di litio in dotazione è soggetta alla legge sulle merci pericolose ma può essere trasportate in condizioni semplificate:
La batteria può essere trasportata sulla strada dall'utente privato senza ulteriori requisiti se imballata per la vendita al dettaglio e il trasporto è utilizzato per scopi privati.
Anche gli utenti aziendali che eseguono il trasporto in relazione alla propria attività principale (ad es. forniture da e per cantieri o manifestazioni) possono trarre beneficio da questa semplificazione.
Nei due casi suddetti si devono prendere le misure obbligatorie per prevenire la fuoriuscita del contenuto. Negli altri casi i devono essere rigorosamente rispettati i regolamenti in materia di trasporto di merci pericolose. Il mancato rispetto comporta sanzioni severe per il mittente ed eventualmente per il vettore.
Ulteriori informazioni sui trasporti e spedizioni
Le batterie agli ioni di litio devono essere trasportate o spedite solo se non sono danneggiate!
Per il trasporto della batteria utilizzare solo la scatola originale o un cartone per merci pericolose (non richiesto per batterie con potenza nominale interiore a 100 Wh).
■ Incollare i terminali aperti della batteria per evitare un corto circuito.
Fissare la batteria all'interno del pacchetto per evitare lo scivolamento e danni alla batteria.
■ Apporre la corretta etichettatura e la documentazione della spedizione per il trasporto e la spedizione (ad es., per corriere o spedizione).
Informarsi se è possibile un trasporto con il servizio scelto e mostrare la spedizione.
Si consiglia di consultare un esperto per preparare la spedizione. Osservare anche eventuali ulteriori direttive nazionali.
8 CONSERVAZIONE
Dopo ogni utilizzo, pulire a fondo l'apparecchio e, se presenti, montare tutte le coperture di protezione. Conservare l'apparecchio in un luogo asciutto dotato di lucchetto e al di fuori della portata dei bambini.
9 SMALTIMENTO
Note sulla legge sulle apparecchiature elettriche ed elettroniche (ElektroG)
Le apparecchiature elettriche ed elettroniche non appartengono ai rifiuti domestici, ma devono essere portati presso una raccolta o smaltimento dei rifiuti separati!
■ Prima della consegna devono essere rimossi pile o batterie usati che non sono installati in modo permanente sulla vecchia unità! Lo smaltimento è regolato dalla legge sulle batterie.
I proprietari o gli utilizzatori di apparecchiature elettriche ed elettroniche sono tenuti per legge alla restituzione dopo l'uso.
È responsabilità dell'utente finale cancellare i propri dati personali presenti sul vecchio apparecchio da smaltire!
Il simbolo del cestino barrato significa che le apparecchiature elettriche ed elettroniche non possono essere smaltite insieme ad altri rifiuti.
Le apparecchiature elettriche ed elettroniche possono essere depositate gratuitamente nei seguenti punti:
Servizio pubblico di smaltimento o punti di raccolta (ad es. cantieri comunali)
Rivenditori di apparecchiature elettriche (fissi oppure online), se i gestori sono obbligati ad accettarli oppure volontariamente il servizio.
Queste affermazioni valgono solo per apparecchi installati e venduti nei Paesi dell'Unione Europea e che sono soggetti alla direttiva europea 2012/19/UE. Nei Paesi al di fuori dell'Unione Europea possono valere disposizioni differenti per lo smaltimento di apparecchi elettrici ed elettronici.
Istruzioni sulla legge sulla batterie (BattG)
Le batterie usate non appartengono ai rifiuti domestici, ma devono essere portate presso una raccolta o smaltimento dei rifiuti separati!
Per la rimozione sicura delle batterie dal dispositivo elettrico e per informazioni sul tipo o sul sistema chimici, tenere presenti le informazioni supplementari contenute nelle istruzioni d'uso o di installazione.
I proprietari o gli utilizzatori di batterie sono tenuti per legge alla restituzione dopo l'uso. La restituzione si limita alla consegna di piccole quantità.
Le batterie usate possono contenere sostanze nocive o metalli pesanti che possono danneggiare l'ambiente e la salute. Un riciclaggio di batterie usate e l'uso delle risorse in esse contenute contribuisce alla protezione di questi due beni importanti.
Il simbolo del cestino barrato significa che le batterie non possono essere smaltite insieme ad altri rifiuti.
Sotto il cestino sono presenti inoltre dei simboli Hg, Cd o Pb, con il significato seguente:
■ Hg: La batteria contiene oltre lo 0,0005% di mercurio
Cd: La batteria contiene oltre lo 0,002 % di cadmio
■ Pb: La batteria contiene oltre lo 0,004 % di piombo
Le batterie possono essere depositate gratuitamente nei seguenti punti:
Servizio pubblico di smaltimento o punti di raccolta (ad es. cantieri comunali)
■ rivenditori di batterie
■ punto di conferimento del sistema comune di restituzione per batterie esauste di apparecchi
■ punto di conferimento del produttore (se non membro del sistema comune di restituzione)
Queste affermazioni valgono solo per batterie vendute nei Paesi dell'Unione Europea e che sono soggetti alla direttiva europea 2006/66/CE.
Nei Paesi al di fuori dell'Unione Europea possono valere disposizioni differenti per lo smaltimento delle batterie.
10 SUPPORTO IN CASO DI ANOMALIE
Anomalia Causa Eliminazione
| Il motore dell'accessorio non funziona. | La batteria è scarica. | Caricare la batteria. |
| Batteria as-sente o bat-teria non correttamente montata. | Montare corretta-mente la batteria. | |
| Alimentazione interrotta. | 1. Rimuovere la batteria.2. Pulire i contatti dell'appa-recchio base, del tubo di prolunga e dell'accessorio.3. Rimontare la batteria. | |
| Il motore dell'accessorio fun-ziona a in-termittenza. | Interruttore On/Off difet-toso. | Rivolgersi a un centro di assisten-za AL-KO. |
| La durata della batte-ria cala in modo evidente. | La vita operativa della batteria è terminata. | Inserire la batte-ria. Utilizzare solo accessori originali del costruttore. |
| Non si riesce a cari-care la bat-teria. | I contatti del-la batteria sono spor-chi. | Rivolgersi a un centro di assisten-za AL-KO. |
| Batteria o caricabatte-ria guasti. | Ordinare i ricambi in base alla sche-da delle parti di ri-cambio. | |
| Batteria sur-riscaldata. | Lasciare raffred-dare la batteria. |
AVVISO
In caso di malfunzionamenti che non vengono elencati in questa tabella o che non si è in grado di eliminare personalmente si prega di rivolgersi al nostro servizio clienti.
11 GARANZIA
Elimineremo - a nostra discrezione tramite riparazione o consegna sostitutiva - eventuali difetti di produzione o del materiale dell'apparecchio entro i termini di prescrizione previsti dalla legge per i diritti di ricorso per vizi della cosa. I termini di prescrizione dipendono dalla normativa in vigore nel paese in cui l'apparecchio è stato acquistato.
I termini della garanzia valgono solo nei casi seguenti:
■ Osservare le presenti istruzioni per l'uso
Trattamento corretto
■ Utilizzare parti di ricambio originali
La garanzia decade nei casi seguenti:
■ Tentativi di riparazione in proprio
■ Modifiche tecniche eseguite in proprio
■ Uso non conforme alla destinazione
Sono esclusi dalla garanzia:
■ danni della vernice da ricondurre alla normale usura
■ Parti usurabili che sono contraddistinte sulla scheda ricambi xxxxxx (x) con telaio
Il periodo di garanzia inizia con l'acquisto da parte del primo consumatore finale. Fondamentali sono la data e la ricevuta di acquisto. Rivolgersi al proprio rivenditore o al centro di assistenza autorizzato più vicino presentando la presente garanzia e la ricevuta di acquisto originale. La presente dichiarazione di garanzia non altera i diritti derivanti da vizi del prodotto spettanti per legge all'acquirente nei confronti del venditore.
12 DICHIARAZIONE DI CONFORMITÀ CE
Solo dopo il montaggio di un accessorio approvato sull'apparecchio base Multitool MT 40 l'unità soddisfa i criteri di una macchina ai sensi delle direttive comunitarie elencate di seguito.
Noi, AL-KO Geräte GmbH, Ichenhauserstr. 14, D-89359 Kötz, dichiariamo che l'intera macchina nella versione approvata è conforme alle seguenti direttive UE:
| 2006/42/EC 2014/30/EU 2000/14/EC 2011/65/EU | |||||||
| Def.: Apparecchio base Multitool | |||||||
| Tipo: MT 40 | |||||||
| N. di serie: | G1093012 | ||||||
| Cod.art.: | 113611 | ||||||
| dall'anno di co-struzione: | 2017 | ||||||
| Definizione dell'accessorio: | |||||||
| Accessorio trim-mer | Accessorio ta-gliasiepi | Accessorio ta-gliarami | Accessorio decespuglia-tore | Batteria, 4 Ah, Li-lon, | Batteria, 5 Ah, Li-lon, | Caricabatte-ria | |
| Tipo: | GTA 4030 HTA 4045 CSA 4020 | BCA 4030 B150 | Li B200 Li C130 | Li | |||
| Modello | -- -- -- -- B05-3640 B05-3650 | C05-4230 | |||||
| Cod. art. | 113614 | 113613 | 113612 | 113615 | 113280 | 113524 | 113281 |
| 2006/42/EC 2014/30/EU 2000/14/EC 2011/65/EU | |||||||
| dall'anno di co-struzione: | 2017 2017 | 2017 2017 2017 | 2017 2017 | ||||
| Denominazione della macchina: | |||||||
| Trimmer Lama per siepi Tagliarami Falce a mo- | tore | --- | |||||
| N. di serie: | G1083012 G2033012 G4990012 | G1990012 G1991995 | G195 | 1955 G1951955 | |||
| Norme applica-te: | EN 60335-1EN 50636-2-91EN 60745-1EN 55014-1EN 55014-2 | EN 60745-1EN 60745-2-15EN 10517EN 55014-1EN 55014-2 | EN 11680-1EN 60745-1EN 55014-1EN 55014-2 | EN 11806-1EN 60745-1EN 55014-1EN 55014-2 | EN 62133UN 38.3 | EN 62133UN 38.3 | EN 60335-1EN60335-2-29 |
| Rumorosità LwA [dB(A)], misurata: | |||||||
| 92,8 | 92,3 | 92,3 | 93,1 | - | - | - | |
| Rumorosità LwA [dB(A)], garantita: | |||||||
| 96 | 94 | 93 | 96 | - | - | - | |
| Livello di pressione acustica LpA [dB(A)], misurata: | |||||||
| 81 | 81 | 73 81,7 | --- | ||||
| Procedure di valutazione della conformità con 2000/14/CE: | |||||||
| Appendice VI | Appendice V Appendice V | Appendice V | --- | ||||
Centro nominato
Numero di serie e anno di costruzione dell'accessorio: vedere la targhetta dell'accessorio
Numero di serie e anno di costruzione dell'apparecchio base Multitool MT 40: vedere la targhetta sull'apparecchio base
La dichiarazione di conformità perde la validità se un solo componente della macchina nel suo complesso viene convertito o modificato senza approvazione.
Kötz, 01/09/2017
