Produkttype	Ryddesag
Merke	AL-KO
Modell	BC 4535 IIS Premium
Motortype	2-takt, luftkjølt
Slagvolum	42,7 cm³
Effekt	1,1 kW
Tørrvekt	7,6 kg
Driftsvekt (uten bensin)	9,0 kg
Tankkapasitet	1,1 l
Tenning	Elektronisk
Tennplugg	L8RTC
Drivverk	Sentrifugalkobling
Håndtak	Sykkelhåndtak
Garantert lydeffektnivå	113 dB
Lydtrykknivå	102 dB
Vibrasjon (hånd-arm)	≤ 15 m/s² (usikkerhet K = 2,25 m/s²)
Diameter på kuttetråd	2,5 mm
Klippebredde (tråd)	41 cm
Klippebredde (blad)	25 cm
Maksimal motorhastighet	9 500 o/min
Tomgangshastighet	2 800 ± 150 o/min
Kutteverktøyets hastighet	7 500 o/min
Inkluderte tilbehør	Blad (ref. 112405), trådhode (ref. 112406), skulderreim (ref. 411705)
Drivstoffblanding	50:1 (bensin/2-takts olje)
Tennplugggap	0,635 mm

Ofte stilte spørsmål - BC 4535 IIS Premium AL-KO

Hvordan starter jeg motoren når den er kald?

Sett tenningen på Start, still startbryteren på CHOKE, trykk på drivstoffpumpen 10 ganger, trekk deretter i startsnoren 3-4 ganger til motoren tenner. Still deretter bryteren på RUN og trekk igjen til full start.

Hva er blandingsforholdet for drivstoff?

Blandingen skal være 50:1 (50 deler bensin til 1 del 2-takts olje). For eksempel 1 liter bensin med 20 ml olje.

Hvordan forlenger jeg kuttetråden?

La motoren gå på full fart og slå trådhodet mot bakken i rykk. Tråden forlenges automatisk, og det innebygde bladet i beskyttelsesskjermen kutter den til riktig lengde.

Hva er de viktigste sikkerhetstiltakene?

Bruk alltid vernebriller, hjelm, hørselvern, hansker og lukkede sko. Hold andre personer minst 15 meter unna. Bruk aldri maskinen under påvirkning av alkohol eller medisiner.

Hvordan rengjør jeg luftfilteret?

Fjern stjerneskruen og dekselet, ta ut luftfilteret. Rengjør det med såpevann (ikke bensin), la det tørke, og sett det tilbake i omvendt rekkefølge.

Hvordan lagrer jeg maskinen for vinteren?

Tøm drivstofftanken utendørs, la motoren gå til den stopper. La den avkjøles, skru ut tennpluggen, hell en teskje 2-takts olje i sylinderen, trekk langsomt i startsnoren flere ganger, og sett deretter tennpluggen tilbake. Rengjør maskinen og oppbevar den på et kjølig og tørt sted.

Hva gjør jeg hvis motoren ikke starter?

Kontroller at startbryteren står på RUN og ikke på CHOKE. Rengjør eller bytt tennplugg, luftfilter eller drivstoffilter. Forsikre deg om at drivstoffblandingen er riktig. Hvis problemet vedvarer, kontakt kundeservice.

Hvordan monterer jeg kuttbladet?

Demonter beskyttelsen på dekselet, fjern splinten og flensen. Plasser bladet på drivskiven, legg flensen over, skru fast festemutteren (oppmerksom: venstregjenger) og lås med en splint. Bruk sekskantnøkkelen for å holde akselen.

Hva er maksimal motorhastighet?

Maksimal motorhastighet er 9 500 o/min. Kutteverktøyets hastighet (kniv) er 7 500 o/min.

Hvordan justerer jeg Bowden-kablene hvis gassen ikke fungerer som den skal?

Slå av motoren, og bruk justeringsskruen (1) på Bowden-kabelen. Etter justering, kontroller funksjonen med ryddesagen plassert på bakken. Hvis kutteverktøyet ikke stopper etter at du har sluppet gassen, juster skruen.

BRUKSANVISNING BC 4535 IIS Premium AL-KO

Tekniske data....132

Vedligeholdelse og service.... 136

Opbevaring....137

Genidrifttagning.... 137

Bortskaffelse....137

EF-overensstemmelseserklæring....138

Garanti....138

OM DENNE VEJLEDNING

Særlige anvisninger for bedre forståelse og håndtering.

PRODUKTBESKRIVELSE

Bær beskyttelsesbrille, beskyttelseshjelm og høreværn.

Bær handsker.

Gå i sikkerhedssko.

Stenslags-beskyttelsesskjold

Når apparatet forlades:

Montér beskyttelseskappen

se fig. 3

1. Sikr møtrikken med splitten.

Montér trådhovedet

se fig. 5

1. Fjern split og flange.
2. Stik unbakonøglen (3) ned i griberskiven (2) og skru trådhovedet (4) på drivakslens føringsdorn (1).

→ NB: Venstregevind!

Trimning ved hegn og fundamenter

NB!

Rengør beskyttelsesskjold

Slipa skärtrådskniven

Tekniske data....148

Vedlikehold og pleie....152

Lagring....153

Ny igangsetting.... 153

Avhending....153

Hjelp ved funksjonsfeil.... 153

EU-samsvarserklæring....154

Garanti....154

OM DENNE HÅNDBOKEN

Les denne dokumentasjonen før du tar mekanismen i bruk. Dette er en forutsetning for å kunne arbeide sikkert, og for en feilfri håndtering.
Ta hensyn til sikkerhetsanvisningene og advarslene i denne dokumentasjonen og på selve enheten.
Denne dokumentasjonen er en fast del av det beskrevne produktet, og skal overleveres kjøperen ved et eventuelt videresalg.

Symbolforklaring

OBS!

Følge nøye disse advarslene for å unngå personskader og/eller materielle skader.

1	Skjærekniv
2	Trådhode
3	Beskyttelsesdeksel
4	“Bike”-sykkelgrep
5	Gasshendel
6	Bryter motor "av" / på“
7	Låsing gasshendel
8	Bæresele
9	Deksel luftfilter
10	Bensintank
11	Hendel “Choke / Run”
12	Primer (Kaldstart)
13	Delt skaft

Symboler på maskinen

Advarsel! Vær spesielt forsiktig ved håndtering.

Les bruksanvisningen før bruk!

Bruk vernebriller, hjelm og hørselvern.

Bruk hansker.

Bruk vernesko.

Hold kropp og klær borte fra skjæreinnretningen.

Fare pga. gjenstander som kastes ut!

Sikkerhets- og beskyttelsesinnretninger

Nødstans

I nødssituasjoner settes tenningsbryteren på "STOP".

Beskyttelsesskjold mot steinsprut

Beskytter brukeren mot gjenstander som kastes bort. Den integrerte kniven kutter skjæretråden til tillatt lengde.

OBS!

Fare for personskader!

Sikkerhets- og beskyttelsesutstyr må ikke settes ut av funksjon.

Delt skaft

Med det delte skaftet kan du enkelt montere ryddesagen, ta den fra hverandre etter bruk og oppbevare den på en plassbesparende måte.

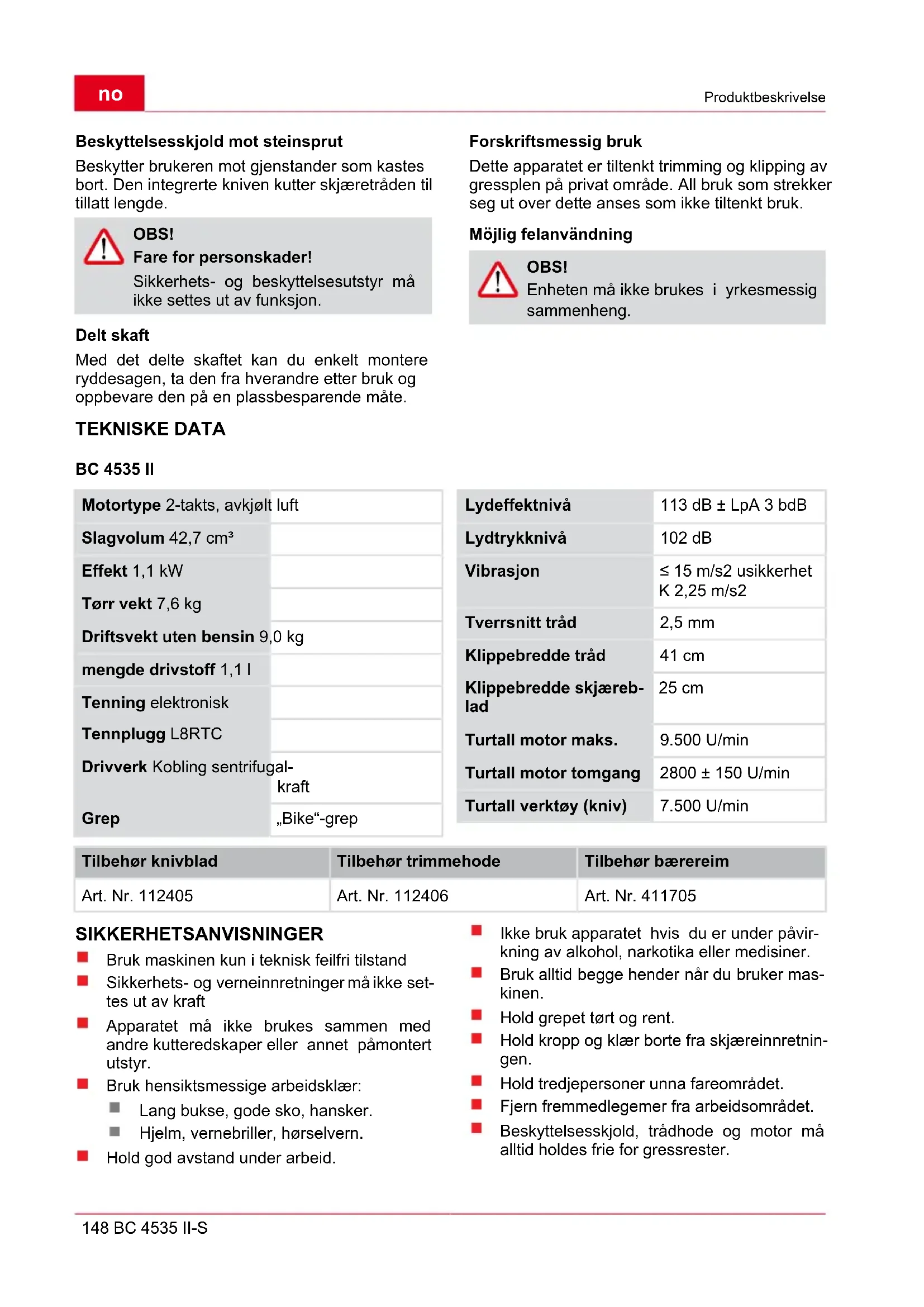

TEKNISKE DATA

BC 4535 II

Motortype 2-takts, avkjølt luft
Slagvolum 42,7 cm3
Effekt 1,1 kW
Tørr vekt 7,6 kg
Driftsvekt uten bensin 9,0 kg
mengde drivstoff 1,1 l
Tenning elektronisk
Tennplugg L8RTC
Drivverk Kobling sentrifugal-kraft
Grep	„Bike“-grep

Lydeffektnivå	113 dB ± LpA 3 bdB
Lydtrykknivå	102 dB
Vibrasjon	≤ 15 m/s2 usikkerhet K 2,25 m/s2
Tverrsnitt tråd	2,5 mm
Klippebredde tråd	41 cm
Klippebredde skjæreb-lad	25 cm
Turtall motor maks.	9.500 U/min
Turtall motor tomgang	2800 ± 150 U/min
Turtall verktøy (kniv)	7.500 U/min

Bruk maskinen kun i teknisk feilfri tilstand
Sikkerhets- og verneinnretninger må ikke settes ut av kraft
Apparatet må ikke brukes sammen med andre kutteredskaper eller annet påmontert utstyr.
Bruk hensiktsmessige arbeidsklær:
Lang bukse, gode sko, hansker.
Hjelm, vernebriller, hørselvern.
■ Hold god avstand under arbeid.

Ikke bruk apparatet hvis du er under påvirkning av alkohol, narkotika eller medisiner.
Bruk alltid begge hender när du bruker mas- kinen.
Hold grepet tørt og rent.
- Hold kropp og klær borte fra skjæreinnretningen.
Hold tredjepersoner unna fareområdet.
Fjern fremmedlegemer fra arbeidsområdet.
Beskyttelsesskjold, trådhode og motor må alltid holdes frie for gressrester.

Når du setter fra deg maskinen:

Slå av motoren
Vent til skjæreenheten stopper helt opp

Ikke la maskinen stå uten tilsyn.
Barn, eller andre personer som ikke har lest bruksanvisningen, må ikke bruke maskinen
Forsikre deg om at alle skruer, mutter og bolter sitter fast på maskinen.
Sett bladbeskyttelsen er ikke alltid før du flytter enheten eller kniv eller butikken.

MONTERING

OBS!

1. Legg gummimansjett (3) over skaftet.
2. Fest nedre klemme (2) og midtseksjonen (4) med de fire innvendige sekskantskruene (1).
3. Legg gripestangen (5) nn i grepfestet og fest med den øvre klemmen (6) og de fire innven-dige sekskantskruene (7).

Montere beskyttelsesdeksel

se Figur 3

1. Legg små metallplater (2) under beskyttelsesdekslet (3).
2. Fest med 4 skruer (1) på holmen.

Kniven som er integrert i beskyttelsesdekslet kutter kuttetråden automatisk til optimal lengde.

Sette sammen skaftet

se fig. 14

1. Skyv nedre del av skaftet inn i festet.
2. Lås knappen.
3. Skru fast festet.

Sette sammen skaftet

se fig. 11

1. Løsne festemutter (a -1) og trekk splinten (a -2) litt ut.

2. Stikk nedre del av skaftet med beskyttelsesdekselet (a -3) inn i den øvre delen.

⇒ Før styresporet inn på på splintsiden.

1. Slipp splinten igjen (b -1) og fest nedre skaft med festemutteren (b -2)

Ta skaftet fra hverandre

se fig. 11

1. Løsne festemutter (c -1) og trekk ut splinten (c -2) litt ut.
2. Trekk nedre skaft med beskyttelsesdekselet (a -1) ut av øvre håndtak.

⇒ Ryddesagen kan lagres plassbesparende.

Montere kuttekniv

se Figur 4

1. Demonter den halve, lille skjærebeskyttelsen på beskyttelsesdekslet.
2. Ta ut splinten (8) og flensen (5).
3. Legg skjærekniven (4) slik på medfølgerski- ven (2) at skjæreknivens hull ligger nøyaktig på føringskretsen til medfølgerskiven.
4. Stikk flensen (5) inn på skjærekniven slik at den flate siden peker mot skjærekniven.
5. Skru fast festemutrene (7) på føringstaggen (1). Stikk da sekskantnøkkel (3) inn i tiltenkte hull og stram til med nøkkelen.

→ Forsiktig: Venstregjenget!

1. Sikre mutteren med splinten.

Montere trådhode

se Figur 5

1. Ta ut splinten og flensen.
2. Stikk sekskantnøkkel (3) inn i hullet med medfølgerskiven (2) og skru trådhodet (4) på føringstaggen på drivakselen (1).

→ Forsiktig: Venstregjenget!

1. Lås medfølgerskiven med sekskantnøkkel for å stramme til trådiodet.

Stille inn skulderreim

se Figur 10

1. Legg skulderreimen første over venstre skulder.
2. Stikk låsehakene inn i øyet.
3. Kontroller lengden med noen svingbevegelser, uten å starte motoren.

Trådhode eller skjærekniv må gå parallelt med bakken.

OBS!

Bruk alltid skulderreimen under arbeid. Ikke fest skulderreimen før etter at motoren har startet.

Brannfare! Bensin er svært lett antennelig!

Bensin må kun oppbevares i spesielle ben- sinbeholdere
Påfylling av bensin skal kun skje utendørs
Det er forbudt å røyke under påfyllingen
Tanklokket må ikke åpnes när motoren går eller er varm
Tanken eller tanklokket må skiftes ut hvis den/det er skadd
Lukk alltid tanklokket ordentlig

Ikke start motoren
Unngå å forsøke å slå på tenningen
Rengjør maskinen

ADVARSEL!

Utfør alltid visuell kontroll før bruk.

■ Maskinen må ikke brukes med løs, ødelagt eller slitt skjæreinnretning og/eller festedeler.
■ Bruk alltid motorkniven med beskyttelsesskjoldet.

Følg alltid bruksanvisningen som følger med fra motorprodusenten
Cutting før bruk for skade eller sprukket, skift ut om skadde eller slitte deler med originale reservedeler.

Slå på motoren

ADVARSEL!

Kutt skjæretråden til 13 cm før oppstart for ikke å overbelaste motoren.
Vær oppmerksom på nasjonale forskrifter for driftstider

Startspjeldtrinn

|↘|	|↑|
CHOKE	RUN

Kaldstart

OBS!

Risikoen for kast!

Startsnoren må alltid trekkes rett ut. Ikke la den rulle seg fort inn igjen.

se Figur 7

1. Sett tenningsbryteren i posisjon "Start".
2. Feste gasshendelen.

a) Trykk bryteren "Lock off" (2) innover. Trykk deretter gasshendelen (3) og gasshendelsperren (4) samtidig.

b) Slipp bryteren "Lock off". Gasshendelen smetter inn på fullgass.

se Figur 6

1. Sett startspjeldet (1) i posisjon "CHOKE".
2. Trykk 10x på drivstoffpumpen (2).
3. Trekk startsnoren 3-4 ganger rett ut, til moto-ren hørbart og kort starter (tenner).
4. Etter at motoren er startet: Sett startspjeldet på "RUN".
5. Trekk ut startsnoren til motoren starter.
6. Dersom motoren ikke starter, gjenta trinn 1-7.

Varmstart

1. Sett tenningsbryteren på "Start".
2. Sett startspjeldet på "RUN".
3. Lås gasshendelen som under "Kaldstart".
4. Trekk maksimalt 6x raskt i startsnoren.

→ motoren starter.

1. Hold gasshendelen helt inne til motoren går rolig.

1. Sett startspjeldet i posisjon "RUN".
2. Trekk 5x i startsnoren.

Dersom motoren fremdeles ikke starter

La alltid motoren gå i det øvre turtallområdet under trimming og klipping.

Ved lengre tids arbeid kan det på grunn av vibrasjonene oppstå skader på blodårer eller nervesystemet i fingre, hender eller håndledd. Kroppsdeler kan "sovner", du kan merke stikk, smerter eller hudforandringe. Du må da la deg undersøke av en lege!

Hold aldri trådhodet over knehøyde mens apparatet er i bruk.
Arbeid aldri i glatt bakke eller skråning.
Stå alltid under skjæreinnretningen ved hengende klipping.
Bruk aldri apparatet i nærheten av lett antennelige væsker eller gasser - eksplosjons- og/eller brannfare!
Etter kontakt med fremmedlegeme:
Slå av motoren.
■ Kontroller apparatet for skader.
- Personer som ikke er fortrolige med trimmeren, må øve seg i bruken mens motoren står rolig.

Unngå tilbakeslag

OBS!

Fare for skade fra ukontrollerte kast!

Bruk ikke skjærekniv i nærheten av faste hindringer.

Tett vegetasjon, unge trær eller kratt kan blokkere knivbladet og føre til stans.

Finn ut i hvilken retning krattet böyer seg og kutt fra den motsatte siden, da unngår man blokkeringer.
Når knivbladet setter seg fast under kuttingen:
■ Stopp motoren umiddelbart.
Hold apparatet høyt, slik at knivbladet ikke brister eller brekker.
Fjern materiale som har satt seg fast fra snittet.

Trimming

1. Kontroller området og avgjør ønsket klippehøyde.
2. Før trådhodet i ønsket høyde og hold.
3. Sving apparatet med sirkelbevegelser fra side til side.
4. Hold alltid trådhodet parallelt til bakken.

Lav trimming

1. Før apparatet med en lett helling framover, slik at det beveger seg like over bakken.
2. Trimming må alltid utføres bort fra kroppen.

Trimming på gjerder og fundamenter

OBS!

Fare for skade fra ukontrollerte kast!

Bruk ikke skjærekniv i nærheten av faste hindringer.

1. Før apparatet langsomt og forsiktig, uten at tråden kommer borti hindringer.

Trimming rundt trestammer

1. Før apparatet forsiktig og langsomt rundt trestammen, slik at kuttetråden ikke kommer i kontakt med barken.
2. Klipp fra venstre mot høyre rundt trestammen.
3. Ta tak i gress og ugress med enden av tråden, og vipp trådhodet lett framover.

Trimming på steinmur, fundament, trær fører til økt slitasje på träden.

Klipping

1. Vipp trådhodet i en 30-graders vinkel mot høyre.
2. Sett håndtaket i ønsket posisjon.

OBS!

Fare for personskade/skade på gjenstander pga. fremmedlegemersom kastes ut!

Fjern fremmedlegemer fra arbeidsområdet.

Før man tar i bruk skjærekniven, må man i tillegg:

Bruke bæresele.
■ Kontrollere at knivbladet er riktig montert.
Bruke verneklær og øyebeskyttelse.
Bruk ikke ugress-knivblad til å kutte krat og unge trær.

OBS!

Bruk kun original skjærekniv og tilbehør! Ikke- originale deler kan føre til skader og funksjonsfeil på maskinen!

Slå av motoren

1. Slipp gasshendelen og la motoren gå i tomgang.
2. Sett tenningsbryteren i posisjon "STOP".

OBS!

Fare forskade!

Motoren fortsetter å gå etter at den er slått av.

Forlenge kuttetråden

1. La motoren gå med full gass og vipp trådho- det ned på bakken.

→ Tråden forlenges automatisk.

Kniven på beskyttelsesskjoldet kutter tråden til tillatt lengde.

Rengjøre beskyttelsesskjold

1. Slå av apparatet.
2. Fjern gressrester forsiktig med en skrutrekkere.l.

Rengjør beskyttelsesskjoldt regelmessig for å unngå at skaftrøret overopphetes.

Bruk aldri apparatet uten luftfilter. Luftfilteret må rengjøres regelmessig. Bytt skadete filter.

1. Fjern stjerneskruen, ta av deksel og ta ut luftfilter.
2. Rengjør luftfilter med såpe og vann. Ikke bruk bensin!
3. La luftfilteret tørke.
4. Sett inn luftfilter igjen i motsatt rekkefølge.

Drivstofffilter

OBS!

Bruk aldri apparatet uten drivstofffilter. Dette kan føre til store motorskader.

1. Ta tankdekslet fullstendig ut.
2. Tapp av eksisterende drivstoff i en egnet beholder.
3. Trekk filteret ut av tanken med en trådkrok.
4. Trekk av filteret med en dreiebevegelse.
5. Bytt filter.

Justering av Bowden kabel

se Figur 9

Bowdenkablene på motorljåen er innstilt fra fabrikken. Hvis posisjonen til "Bike sykkelgrepet" forandres mye, kan bowdenkabelen strekkes og dermed forårsake en feil på gasshåndtaket.

Hvis ljåens skjæreverktøy ikke stopper etter start og frigjøring av halvgassperren, må bowdenkabelen etterjusteres med innstillingsskruen (1). Deretter fungerer gasshåndtaket riktig igjen.

FORSIKTIG!

Fare for personskadepga. roterende skjæreverktøy!

1. Løsne skjærekniven fra beskyttelsesskjoldet.
2. Fest skjærekniven i en skruestikke og slip den med en flat fil.
   Fil kun i én retning!

Tennplugg

1. Trekk til tennplugg med et dreiemoment på 12-15 Nm.

2. Sett tennpluggkontakten på tennpluggen.

Avstand tennpluggelektroder = 0,635 mm [0.025"]. se Figur 8

Forgasseren er optimalt stilt inn fra fabrikken.

LAGRING

FORSIKTIG!

Brann- og/eller eksplosjonsfare!

Apparatet må ikke lagres i nærheten av åpen ild eller varmekilder.

Før lengre tids lagring (over vinteren) skal bensintanken tømmes.
Bensintank skal kun tømmes utendørs.
Motor skal avkjøles før lagring.

Arbeid trinn

1. Tømme drivstofftanken.
2. Start motoren og la den gå i tomgang til den stanser.
3. La motoren bli kald.

4. Løsne tennpluggen med en tennpluggnøkkel.

5. Fyll én teskje 2-taktsolje i brennkammeret.

6. Trekk flere ganger langsomt i startsnoren for å fordele oljen inne i motoren.
7. Sett tennpluggen inn igjen.
8. Rengjør og vedlikehold apparatet nøye.
9. Lagre apparatet på et kaldt, tørt sted.

FORSIKTIG!

Brannfare!

Maskin med fylt tank skal ikke oppbevares inne i bygninger der bensindamp kan komme i kontakt med ild eller gniste!

NY IGANGSETTING

1. Fjern tennpluggen.
2. Trekk hurtig i startsnoren for å fjerne oljerester fra brennkammeret.
3. Rengjør tennpluggen, kontroller elektrodeavstand, bytt ved behov.
4. Gjør apparatet klart til bruk.
5. Fyll opp med riktig drivstoff- oljeblanding.

AVHENDING

Emballasje, utstyr og tilbehør er laget av resirkulerbare materialer og skal avhendes deretter.

HJELP VED FUNKSJONSFEIL

PROBLEM MULIG ÅRSAK TILTAK

Motoren starter ikke Feil startprosess Følg bruksanvisningen
Motoren starter, men fortsetter ikke å gå	Feil spakposisjon på choke Sett spaken på RUN
	Tilsmusset, feiljustert eller feil tennplugg	Tennpluggen må rengjøres/jus- teres eller byttes
	Tilsmusset drivstofffilter Bytt filter
med full effekt.	Feil spakposisjon på choke Sett spaken på RUNMotoren starter, men går i
	Tilsmusset luftfilter	Rengjør eller bytt filter
Motoren går ujevnt	Tilsmusset, feiljustert eller feil tennplugg	Tennpluggen må rengjøres/jus- teres eller byttes
Uvanlig mye røyk	Feil drivstoffblanding	Bruk riktig drivstoffblanding

Ved feil som ikke er oppført i denne tabellen, eller som du ikke selv kan utbedre, må du kontakte vår ansvarlige kundeservice.

EU-SAMSVARSERKLÆRING

Vi erklærer med dette at dette produktet, som vi har brakt inn på markedet i denne utførelse, overholder kravene i de harmoniserte EU-forskriftene, EU-sikkerhetsstandardene og de produktspesifikke standardene.

Produkt Produsent Fullmektig

Vi utbedrer eventuelle material- eller produksjonsfeil på maskinen inntil den lovbestemte foreldelsesfristen for klager på feil og mangler er utløpt. Det er opp til oss å avgjøre om utbedringen skal skje gjennom reparasjon eller omlevering. Det er lovgivningen i det landet der maskinen er kjøpt, som bestemmer foreldelsesfristen.

Garantiytelsene gjelder kun dersom:

■ denne bruksanvisningen er fulgt
■ maskinen er brukt på en forskriftsmessig måte
det er brukt originale reservedeler

Garantien gjelder ikke dersom:

■ brukeren har forsøkt å reparere maskinen på egen hånd
■ brukeren har gjort tekniske endringer på maskinen selv
■ maskinen er brukt på en ikke-forskriftsmessig måte

Følgende dekkes ikke av garantien:

■ lakkskader som skyldes normal slitasje
■ slitedeler som er merket med ramme [xxx xxx (x)] på reservedelskortet
■ forbrenningsmotorer (for disse gjelder egne garantibestemmelser fra motorprodusentene)

Garantiperioden starter den datoen produktet kjøpes av den første sluttkunden. Kjøpsdatoen på kvitteringen gjelder som startdato. Ta med deg denne erklæringen og den originale kvitteringen til forhandle- ren eller nærmeste kundeservice. Denne garantien begrenser ikke garantitakerens lovfestede rettigheter overfor selger ved mangler.

ALKUPERÄISEN KÄYTTÖOHJEET

Sisällysluettelo
