BC 4535 IIS Premium - Ruohotrimmeri AL-KO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Vesakkorauta
Merkki	AL-KO
Malli	BC 4535 IIS Premium
Moottorityyppi	2-tahti, ilmajäähdytteinen
Iskutilavuus	42,7 cm³
Teho	1,1 kW
Kuivapaino	7,6 kg
Käyttöpaino (ilman polttoainetta)	9,0 kg
Säiliön tilavuus	1,1 l
Sytytys	Elektroninen
Sytytystulppa	L8RTC
Voimansiirto	Keskipakokytkin
Kahva	"Bike"-kahva
Taattu äänitehotaso	113 dB
Äänenpainetaso	102 dB
Tärinä (käsi-olkavarsi)	≤ 15 m/s² (epävarmuus K = 2,25 m/s²)
Leikkuulangan halkaisija	2,5 mm
Leikkuuleveys (lanka)	41 cm
Leikkuuleveys (terä)	25 cm
Moottorin maksiminopeus	9 500 r/min
Moottorin joutokäyntinopeus	2 800 ± 150 r/min
Leikkuutyökalun nopeus	7 500 r/min
Mukana toimitetut varusteet	Terä (viite 112405), lankapää (viite 112406), olkahihna (viite 411705)
Polttoaineseos	50:1 (bensiini/2-tahtiöljy)
Sytytystulpan elektrodirako	0,635 mm

Usein kysytyt kysymykset - BC 4535 IIS Premium AL-KO

Miten käynnistää kylmä moottori?

Aseta sytytysvirta Start-asentoon, aseta käynnistyskytkin CHOKE-asentoon, paina polttoainepumppua 10 kertaa, vedä sitten käynnistyskaapelista 3-4 kertaa, kunnes moottori käynnistyy. Siirrä sitten kytkin RUN-asentoon ja vedä uudelleen, kunnes moottori käy normaalisti.

Mikä on polttoaineseoksen suhde?

Seoksen on oltava 50:1 (50 tilavuusosaa bensiiniä ja 1 tilavuusosa 2-tahtiöljyä). Esimerkiksi 1 litra bensiiniä ja 20 ml öljyä.

Miten pidentää leikkuulankaa?

Anna moottorin käydä täydellä nopeudella ja napauta lankapäätä maata vasten nykäyksittäin. Lanka pitenee automaattisesti ja suojuksen sisäänrakennettu terä leikkaa sen oikean pituiseksi.

Mitkä ovat tärkeimmät turvatoimenpiteet?

Käytä aina suojalaseja, kypärää, kuulosuojaimia, käsineitä ja umpinaisia kenkiä. Pidä muut henkilöt vähintään 15 metrin etäisyydellä. Älä koskaan käytä laitetta alkoholin tai lääkkeiden vaikutuksen alaisena.

Miten puhdistaa ilmansuodatin?

Irrota tähtiruuvi ja kansi, ota ilmansuodatin pois. Puhdista se saippuavedellä (ei bensiinillä), anna kuivua, ja asenna takaisin päinvastaisessa järjestyksessä.

Miten varastoida laite talveksi?

Tyhjennä polttoainesäiliö ulkona, käytä moottoria kunnes se sammuu. Anna jäähtyä, irrota sytytystulppa, kaada teelusikallinen 2-tahtiöljyä sylinteriin, vedä hitaasti käynnistyskaapelista useita kertoja, ja asenna sytytystulppa takaisin. Puhdista laite ja varastoi se viileässä ja kuivassa paikassa.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista, että käynnistyskytkin on RUN-asennossa eikä CHOKE-asennossa. Puhdista tai vaihda sytytystulppa, ilmansuodatin tai polttoainesuodatin. Varmista, että polttoaineseos on oikea. Jos ongelma jatkuu, ota yhteyttä asiakaspalveluun.

Miten asentaa leikkuuterä?

Irrota suojuksen suojakansi, poista sokka ja laippa. Aseta terä vetolevyn päälle, aseta laippa päälle, kiristä kiinnitysmutteri (huom: vasenkierteinen) ja lukitse sokalla. Käytä kuusiokoloavainta akselin pitämiseen paikallaan.

Mikä on moottorin maksiminopeus?

Moottorin maksiminopeus on 9 500 r/min. Leikkuutyökalun (terän) nopeus on 7 500 r/min.

Miten säätää Bowden-vaijerit, jos kaasu toimii huonosti?

Sammuta moottori, ja käytä säätöruuvia (1) Bowden-vaijerissa. Säädön jälkeen tarkista toiminta asettamalla vesakkorauta maahan. Jos leikkuutyökalu ei pysähdy kaasun vapauttamisen jälkeen, säädä ruuvia.

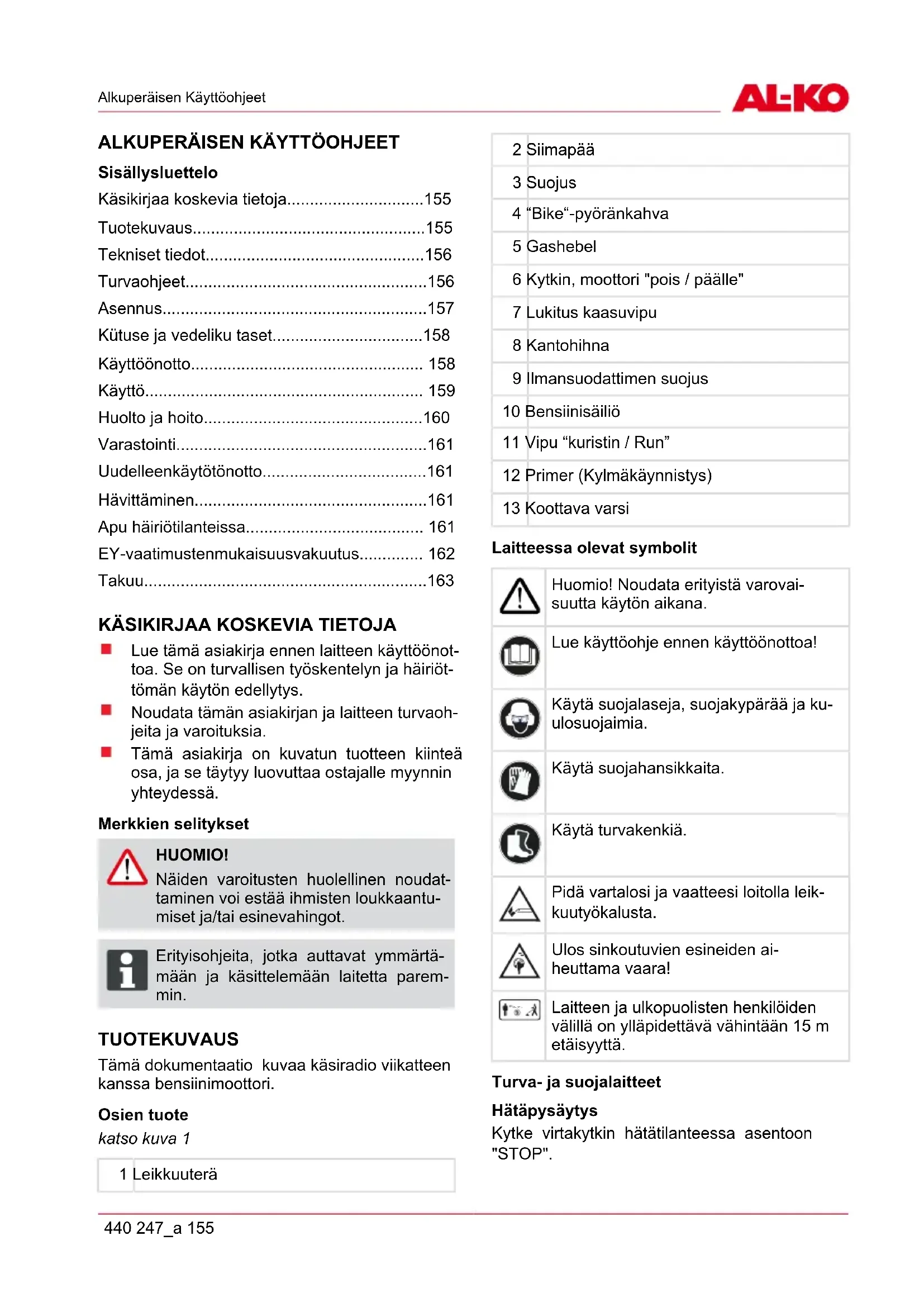

KÄYTTÖOHJE BC 4535 IIS Premium AL-KO

Käsikirjaa koskevia tietoja....155

Tuotekuvaus....155

Tekniset tiedot....156

Turvaohjeet....156

Asennus....157

Käyttöönotto.... 158

Käyttö.... 159

Huolto ja hoito....160

Varastointi....161

Uudelleenkäytötönotto....161

Hävittäminen....161

Apu häiriötilanteissa.... 161

EY-vaatimustenmukaisuusvakuutus.... 162

Takuu....163

KÄSIKIRJAA KOSKEVIA TIETOJA

Lue tämä asiakirja ennen laitteen käyttöönottoa. Se on turvallisen työskentelyn ja häiriöttömän käytön edellytys.
Noudata tämän asiakirjan ja laitteen turvaohjeita ja varoituksia.
Tämä asiakirja on kuvatun tuotteen kiinteä osa, ja se täytyy luovuttaa ostajalle myynnin yhteydessä.

Merkkien selitykset

HUOMIO!

Näiden varoitusten huolellinen noudattaminen voi estää ihmisten loukkaantumiset ja/tai esinevahingot.

Erityisohjeita, jotka auttavat ymmärtämään ja käsittelemään laitetta paremmin.

TUOTEKUVAUS

Tämä dokumentaatio kuvaa käsiradio viikatteen kanssa bensiinimoottori.

Osien tuote

katso kuva 1

1 Leikkuuterä

2	Siimapää
3	Suojus
4	“Bike”-pyöränkahva
5	Gashebel
6	Kytkin, moottori "pois / päälle"
7	Lukitus kaasuvipu
8	Kantohihna
9	Ilmansuodattimen suojus
10	Bensiinisäiliö
11	Vipu “kuristin / Run”
12	Primer (Kylmäkäynnistys)
13	Koottava varsi

Laitteessa olevat symbolit

Huomio! Noudata erityistä varovai-suutta käytön aikana.

Lue käyttöohje ennen käyttöönottoa!

Käytä suojalaseja, suojakypärää ja kuulosuojaimia.

Käytä suojahansikkaita.

Käytä turvakenkiä.

Pidä vartalosi ja vaatteesi loitolla leikkuutyökalusta.

Ulos sinkoutuvien esineiden aiheuttama vaara!

Laitteen ja ulkopuolisten henkilöiden välillä on ylläpidettävä vähintään 15 m etäisyyttä.

Turva- ja suojalaitteet

Hätäpysäytys

Kytke virtakytkin hätätilanteessa asentoon "STOP".

Suojalevy kiven iskemiä vastaan

Suojaa käyttäjää sinkoutuvilta esineiltä. Mukana oleva veitsi katkaisee leikkuusiiman sallittuun pituuteen.

HUOMIO! Loukkaantumisvaara!

Turva- ja suojalaitteita ei saa poistaa käytöstä.

Koottava varsi

Trimmerin varsi on kätevä koota ja on helppo purkaa töiden jälkeen. Kun osat on irrotettu toisistaan, laite vie vain vähän säilytystilaa.

TEKNISET TIEDOT

BC 4535 II

Moottorin tyyppi 2-tahti, ilmajäähdytt-einen
Iskunpituus 42,7 cm3
Teho 1,1 kW
Paino kuivana 7,6 kg
Paino ilman polttoai-netta	9,0 kg
Polttoaine-tilavuus 1,1 l
Sytytys elektroninen
Sytytystulppa L8RTC
Käyttökoneisto Keskipakokytkin
Kahva	„Bike“-kahva

Äänentehotaso 113 dB ± LpA 3 bdB
Äänenpainetaso	102 dB
Tärinä	≤ 15 m/s2 epävar-muus K 2,25 m/s2
Siiman läpimitta	2,5 mm
Siiman leikkuuleveys	41 cm
Leikkuuterän leikkuu-leveys	25 cm
Moottorin suurin kier-rosluku	9.500 U/min
Moottorin kierrosluku joutokäynnillä	2800 ± 150 U/min
Työkalun (veitsi) kier-rosluku	7.500 U/min

Lisävaruste veitsenterä	Lisävaruste siimapää	Lisävaruste valjaat
Tuotenro. 112405	Tuotenro. 112406	Tuotenro. 411705

TURVAOHJEET

Vain teknisesti moitteettomassa kunnossa olevaa laitetta saa käyttää
Älä ota turva- ja suojalaitteita pois käytöstä
Laitetta ei saa käyttää muiden leikkuutyökalujen tai lisälaitteiden kanssa.
Käytä tarkoituksenmukaisia työvaatteita:

Pitkät housut, tukevat jalkineet, käsineet.
Suojalasit, suojakypärä ja kuulosuojai-met.

Seiso tukevasti, kun työskentelet.
Älä käytä laitetta alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena.
Laitetta on aina käytettävä kahdella kädellä.
Pidä kahvat kuivina ja puhtaina.
- Pidä vartalosi ja vaatteesi loitolla leikkuutyökalusta.
■ Muut henkilöt on pidettävä pois vaara-alueelta.
Poista esineet työalueelta.

Pidä suojalevy, siimapää ja moottori aina puhtaina leikkuujätteistä.

Kun lopetat työskentelyn:

Sammuta moottori
Odota, kunnes terälaite pysähtyy

Älä jätä laitetta ilman valvontaa.
Laitetta eivät saa käyttää lapset eivätkä henkilöt, jotka eivät tunne käyttöohjetta
Ennen käyttöä tarkista, että kaikki ruuvit, mutterit ja pultit ovat kunnolla kiinni.
Aseta teränsuojus ei aina ennen laitteen kul-jettamista tai veitsi tai tallentaa.

ASENNUS

HUOMIO!

Käytä laitetta vasta sitten, kun olet koonnut sen täysin valmiiksi.

1. Aseta kumiholkki (3) varren yli.
2. Kiinnitä kuusioruuveilla (1) alempi kiristin (2) ja keskiosa (4).
3. Aseta kahvatanko (5) kahvapidikkeeseen ja kiinnitä ylemmällä kiristimellä (6) ja kuusioruuveilla (7).

Suojuksen asennus

katso kuva 3

1. Aseta metallilevy (2) suojuksen (3) ali.
2. Kiinnitä palkkiin 4 ruuvilla (1).

Suojuksessa oleva terä katkaisee leikkuusiiman automaattisesti optimaali-seen pituuteen.

Aisan asennus

katso kuva 14

1. Työnnä aisan alaosa pidikkeeseen.
2. Napsauta nuppi paikalleen.
3. Ruuvaa pidike kiinni.

Aisan asennus

katso kuva 11

1. Avaa mutteri (a -1) ja vedä rengassokkaa (a -2) hieman ulospäin.

2. Työnnä aisan alaosa suojuksineen (a -3) aisan yläosaan.

→ Uritettu osa tulee sokan puolelle.

1. Irrota ote rengassokasta (b -1) ja kiinnitä aisan alaosa mutterilla (b -2).

Aisan irrotus

katso kuva 11

1. Avaa mutteri (c -1) ja vedä rengassokkaa (c -2) hieman ulospäin.
2. Vedä aisan alaosa suojuksineen (d -1) irti aisan yläosasta.
   → Trimmeri vie vain vähän säilytystilaa, kun osat on irrotettu toisistaan.

Leikkuuterän asennus

katso kuva 4

1. Pura pienempi leikkuusuojus suojuksesta.
2. Poista sokka (8) ja laippa (5).
3. Aseta leikkuuterä (4) vääntiölevvyn siten (2), että leikkuuterän reikä on tarkasti vääntiölevyn ohjausrenkaan päällä.
4. Aseta laippa (5) leikkuuterän päälle siten, että tasainen puoli osoittaa leikkuuterään.

5. Kiristä ohjauskaran (1) kiinnitysmutteri (7). Tätä varten täytyy kuusioavain (3) asettaa sille tarkoitettuun reikään ja kiristää avaimella.
   → Huomío: Vasemman käden kierteet!

6. Varmista mutteri sokalla.

Siimapään asennus

katso kuva 5

1. Poista sokka ja laippa.
2. Aseta kuusioavain (3) vääntiölevyn reikään (2) ja ruuvaa siimapää (4) käyttöakselin ohjauskaraan (1).

→ Huomío: Vasemman käden kierteet!

1. Kiinnitä vääntiölevy kuusioavain kiristääksesi siimapään.

Olkahihnan asennus

katso kuva 10

1. Aseta olkahihna ensimmäinen yli vasemman olkapään.
2. Kiinnitä lukituskoukut silmukoihin.
3. Tarkasta olkahihnan pituus muutamalla kääntöliikkeellä moottoria käynnistämättä.
   Siimapään tai leikkuuterän täytyy liikkua maan pinnan suuntaisesti.

HUOMIO!

Käytä työskennellessäsi aina olkahihnaa. Ripusta olkahihna vasta moottorin käynnistytyä ja käydessä tyhjäkäyntiä.

KÜTUSE JA VEDELIKU TASET

Turvallisuus

VAROITUS!

Palovaara! Bensiini on herkästi syttyvää!

Säilytä bensiiniä vain sille tarkoitetuissa astioissa
Tankkaa vain ulkona
- Älä tupakoi tankkauksen aikana
Älä avaa polttoainesäiliön korkkia, kun moottori käy tai kun se on vielä kuuma
Vaihda vahingoittunut säiliö ja korkki
Sulje säiliön kansi hyvin
Jos bensiini on loppunut:

Älä käynnistä moottoria
Älä tee turhia käynnistysyrityksiä
Puhdista laite

VAROITUS!

Älä käytä moottoria sisätilassa. Myrkytysvaara!

Polttoaineseoksen valmistaminen

Käytä polttoainetta vain suhteessa 50:1.

1. Annostele bensiiniä ja 2-tahtiöljyä taulukon mukaisesti asianmukaiseen säiliöön.

2. Sekoita osat kunnolla keskenään.

Polttoaineen sekoitussuhteen taulukko

Sekoitustapahtuma Bensiini Sekoite-öljy
50 osaa bensiiniä:1 osa sekoiteöljyä2-tahtiöljy	1 l 20 ml
	3 l 60 ml
	5 l 100 ml

KÄYTTÖÖNOTTO

HUOMIO!

Tarkista laite aina silmämääräisesti ennen käyttöönottoa.

Laitetta ei saa käyttää, jos terä ja/tai kiinnity-sosat ovat irti, vaurioituneet tai kuluneet.
Käytä moottoriviikatetta aina suojalevyn kanssa.

Noudata moottorin valmistajan laitteen mukana toimittamaa käyttöohjetta
Leikkaaminen ennen käyttöä vahingoista tai halkeamia, vaihda vaurioituneet tai kuluneet osat alkuperäisiä varaosia.

Moottorin käynnistäminen

VAROITUS!

Älä käytä moottoria sisätilassa. Myrkytysvaara!

Lyhennä leikkuusiimat ennen käynnistystä 13 cm pituuteen, jotta moottori ei ylikuormittuisi.
Noudata käyttöaikoja koskevia määräyksiä.

Käynnistysventtiilin (kuristimen) tasot

|↘|	|↓|
CHOKE	RUN

Kylmäkäynnistys

HUOMIO!

Takapotkun vaaraa!

Vedä käynnistysvaijeri aina suorasti ulos. Älä anna sen palautua äkillisesti.

katso kuva 7

1. Aseta käynnistyskytkin asentoon "Start".
2. Kaasuvivun lukitus.
   a) Paina „Lock off“ -kytkin (2) sisään. Paina lisäksi samaan aikaan kaasuvipua (3) ja kaasuvivun lukitusta (4).
   b) Vapauta „Lock off“ -kytkin. Kaasuvipu lu-kittuu täydelle kaasulle.

katso kuva 6

1. Aseta käynnistysventtiili (1) asentoon "CHOKE".
2. Paina polttoainepumppua (2) 10 kertaa.
3. Vedä käynnistysnarusta 3 – 4 kertaa, kunnes moottori käynnistyy lyhyesti niin, että kuulet sen.
4. Moottorin käynnistymisen jälkeen: Siirrä käynnistysventtiili asentoon „RUN“.
5. Vedä käynnistysnarusta kunnes moottori käynnistyy.
6. Mikäli moottori ei käynnisty, toista vaiheet 1-7.

Lämminkäynnistys

1. Aseta käynnistyskytkin asentoon "Start".

2. Aseta käynnistysventtiili asentoon "RUN".

3. Lukitse kaasuvipu kuten kohdassa „Kylmä-käynnistys“.

4. Vedä käynnistysvaijeria korkeintaan 6 kertaa. → moottori käynnistyy.

5. Pidä kaasuvipua pohjassa, kunnes moottori käy rauhallisesti.

Moottori ei käynnisty

1. Aseta käynnistysventtiili asentoon "RUN".

2. Vedä käynnistysvaijeria 5 kertaa.

Moottori ei vieläkään käynnisty

1. Odota 5 minuuttia ja yritä sitten uudestaan pitäen kaasuvipua pohjassa.

KÄYTTÖ

Käytä moottoria trimmauksen ja leikkaamisen aikana aina ylemmällä kierroslukalueella.

Turvaohjeet

HUOMIO!

Noudata tässä käyttöohjeessa ja laitteessa olevia turvallisuusohjeita ja varoituksia.

HUOMIO!

Pidempään kestävien töiden aikana voi tulla tärinästä johtuvia häiriöitä verisuoniin tai sormien, käsien tai ranteiden hermostoihin. Edelleen voi ilmaantua kehon osien puutumista, pistelyä, kipuja tai ihonmuutoksia Mene lääkärintutkimukseen, jos merkkejä häiriöistä ilmenee!

Kun laite on käytössä, ei siimapäätä saa koskaan nostaa polven yläpuolelle.

Älä koskaan työskentele liukkaalla, luistavalla harjanteella tai kukkulalla.

Kun leikkaat rinteessä, seiso aina leikkuulaitetta alempana.

Älä koskaan käytä laitetta herkästi syttyvien nesteiden tai kaasujen läheisyydessä - räjäh-dys- ja/tai tulipalovaara!

Jos laitteella osutaan vieraaseen esinee-seen:

Sammuta moottori.
Tarkasta laite vaurioiden varalta.

Sellaisten henkilöiden, jotka eivät ole perehtyneet laitteen käsittelyyn, on harjoiteltava ensin moottorin ollessa sammutettuna.

Kimpoamisen estäminen

HUOMIO!

Loukkaantumisen hoitamaton takapotku!

Älä käytä leikkuuterää kiinteiden esteiden lähellä.

Paksu ruoho, taimet tai tiheikkö voivat jumiuttaa leikkuuterän ja pysäyttää sen.

Vältä kiinni juuttumista huomioimalla tiheän kasvuston kallistumissuunnan ja leikkaamalla vastapäiseltä puolelta.
Jos leikkuuterä juuttuu leikkaamisen aikana:
Moottori on heti pysäytettävä.
Pidä laitetta entisellä korkeudella, jotta leikkuuterä ei vapautuisi iskunomadisesti eikä.
Juuttunut materiaali sinkoutuisi ulos.

Trimmaus

1. Tarkasta maasto ja määritä haluttu leikku-ukorkeus.
2. Vie siimapää halutulle korkeudelle ja pidä se siinä.
3. Heiluta laitetta sirppimäisellä liikkeellä sivulta sivulle.
4. Pidä siimapää jatkuvasti samansuuntaisesti maan kanssa.

Matala trimmaus

1. Kallista laitetta hieman eteenpäin niin, että se liikkuu hieman maan pinnan yläpuolella.
2. Trimmaa aina vartalostasi poispäin.

Trimmaus aitojen ja perustusten lähellä

HUOMIO!

Loukkaantumisen hoitamaton takapotku!

Älä käytä leikkuuterää kiinteiden esteiden lähellä.

1. Liikuta laitetta hitaasti ja varovaisesti niin, että siimat eivät törmää esteisiin.

Trimmaus puunrunkojen ympärillä

1. Liikuta laitetta hitaasti ja varovaisesti puun- rungon ympäri niin, että leikkuusiimat eivät koske puunkuoreen.

2. Leikkaa vasemmalta oikealle puunrungon ympäri.

3. Vie leikkuusiiman kärki kiinni ruohoon ja rikka- ruohoihin ja kallista siimapäätä hieman eteen- päin.

Trimmaus kivimuurien, perustusten ja puiden läheisyydessä kuluttaa siimaa ta-vallista enemmän.

Ruohon leikkaaminen

1. Kallista siimapää 30 asteen kulmaan oikealle.
2. Aseta kahva haluttuun asentoon.

HUOMIO!

Loukkaantumisvaara/esinevahinkojen vaara sinkoutuvienesineiden johdosta!

Poista vieraat esineet työskentelya- lueelta.

Ruohon leikkaaminen leikkuuterällä

Kun ruohoa leikataan leikkuuterällä, leikkuuterää liikutetaan vaakasuorassa asennossa maan pinnan suuntaisesti sivulta sivulle.

Ennen leikkuuterän käyttöä on lisäksi huomioitavaseuraavat seikat:

Käytä kantohihnaa.
Tarkasta, että leikkuuterä on asennettu oikein.
Käytä suojavaatteita ja silmäsuojaimia.
Älä käytä rikkaruohojen kitkemiseen, äläkä tiheikön tai taimien raivaamiseen.

HUOMIO!

Käytä vain alkuperäistä leikkuuterää ja varusteita! Ei-alkuperäisten osien käyttö voi johtaa loukkaantumisiin ja laitteen toimintahäiriöihin!

Sammuta moottori

1. Vapauta kaasuvipu ja anna moottorin käydä tyhjäkäyntiä.
2. Aseta käynnistyskytkin asentoon "STOP".

HUOMIO!

Loukkaantumisvaara!

Moottori käy sammuttamisen jälkeen jäl- kikäyntiä.

Leikkuusiiman pidentäminen

1. Anna moottorin läydä täydellä kaasulla ja hei-luta siimapäätä kohti maata.

→ Siima pidentyy automaattisesti.

Suojalevyssä oleva veitsi katkaisee leikkuusiiman sallittuun pituuteen.

Suojalevyn puhdistus

1. Sammuta laite.
2. Poista leikkuujätteet varovaisesti ruuvimeissellä tai muulla vastaavalla työkalulla.

Puhdista suojalevy säännöllisesti, jotta varsiputki ei ylikuumenisi.

HUOLTO JA HOITO

Ilmansuodatin

HUOMIO!

Älä koskaan käytä laitetta ilman il- mansuodatinta. Puhdista ilmansuodatin säännöllisesti. Vaihda vioittunut suoda- tin.

1. Poista tähtiruuvi, ota kansi pois ja irrota ilmansuodatin.
2. Puhdista ilmansuodatin saippualla ja vedellä. Älä käytä bensiiniä!
3. Anna ilmansuodattimen kuivua.
4. Asenna ilmansuodatin käänetyssä järjestyksessä.

Polttoainesuodatin

HUOMIO!

Älä koskaan käytä laitetta ilman polttoainesuodatinta. Seurauksena voi olla vakavia moottorivaurioita.

1. Ota säiliön kansi kokonaan pois.
2. Tyhjennä olemassa oleva polttoaine sopivaan astiaan.
3. Vedä suodatin ulos säiliöstä koukun avulla.
4. Vedä suodatin irti kiertoliikkeellä.
5. Vaihda suodatin.

Bowden-kaapelien vetomekanismien säätäminen

katso kuva 9

Siimaleikkurin bowden-kaapelien vetomekanismit on esisäädetty tehtaalla. Jos U-kahvan asentoa muutetaan merkittävästi, voi bowdenkaapelin vetomekanismi pidentyä ja se voi aiheuttaa häiriöitä kaasuvivun toiminnassa.

Jos siimaleikkurin leikkuupää ei pysähdy käynnistyksen ja puolikaasun lukitsimen vapautuksen jälkeen, täytyy bowden-kaapelin vetomekanismi

säätää säätöruuvilla (1). Tämän jälkeen kaasu-vipu toimii taas oikein.

VARO!

Kääntyvät leikkuupäätaiheuttavat loukkaantumisvaaran!

Säädä bowden-kaapelien vetom- ekanismeja vain silloin, kun moottori on kytketty pois päältä.

Tarkasta toiminta vain silloin, kun siimaleikkuri on alustalla vaakata- sossa.

Siimaterän teroitus

1. Irrota leikkuuterä suojalevystä.

2. Kiinnitä leikkuuterä ruuvipuristimella ja teroita se lattaviilalla.

Viilaa vain yhteen suuntaan!

Sytytystulppa

1. Kiristä sytytystulppa 12-15 Nm:n kiristysmomentilla.

2. Aseta sytytystulpan liitin sytytystulppaan.

Sytytystulpan elektrodiväli = 0,635 mm [0.025".

katso kuva 8

Kaasutuksen säätö

Kaasutin on säädetty tehtaalla optimaalisesti.

VARASTOINTI

VARO!

Tulipalo- ja/tai räjähdysvaara!

Älä varastoi laitetta avotulen tai lämmön- lähteiden lähellä.

Tyhjennä polttoainetankki ennen pitempää varastointia (talven yli).
Tyhjennä polttoainetankki ulkona.
Annan moottorin jäähtyä ennen varastointia.

APU HÄIRIÖTILANTEISSA

ONGELMA MAHDOLLINEN SYY KORJAUSKEINO

Moottori ei käynnisty Väärä kytkentämenettely Noudata käyttöopasta

Moottori käynnistyy, mutta sam-muu pian sen jälkeen

Väärä kuristinvivun asento

Likainen, väärin asetettu tai vääränlainen sytytystulppa

Työvaiheiden

1. Tyhjennä polttoainesäiliö.
2. Käynnistä moottori ja anna sen käydä tyhjä-käyntiä, kunnes se pysähtyy.
3. Anna moottorin jäähtyä.
4. Irrota sytytystulppa tulpanavaajalla.
5. Lisää polttotilaan teelusikallinen 2-tahtiöljyä.
6. Jotta öljy jakautuisi moottorin sisäosiin, on käynnistysvaijeria vedettävä siellä kerran.
7. Aseta sytytystulppa takaisin paikalleen.
8. Puhdista ja huolla laite perusteellisesti.
9. Varastoi laite viileään ja kuivaan paikkaan.

VARO!

Palovaara!

Tankattua konetta ei saa varastoida ra-kennuksissa, joissa bensiinihöyryt voivat joutua kosketukseen avoimen tulen tai kipinöiden kanssa!

UUDELLEENKÄYTÖTÖNOTTO

1. Poista sytytystulppa.
2. Vedä käynnistysvaijeria nopeasti poistaak- sesi jäljellä olevan öljyn polttokammiosta.
3. Puhdista sytytystulppa, tarkasta elektrodiväli, vaihda tarvittaessa.
4. Valmista laite käyttöä varten.
5. Säiliö täytetään oikealla polttoaineen ja öljyn sekoituksella.

HÄVITTÄMINEN

Älä hävitä käytöstä poistettuja lait-teita, paristoja tai akkuja talousjätteen mukana!

Pakkaus, laite ja lisävarusteet on valmistettu kierrätyskelpoisista materiaaleista ja ne on hävitettävä määräysten mukaisesti.

ONGELMA MAHDOLLINEN SYY KORJAUSKEINO

	Likainen polttoainesuodatin Vaihda suodatin
mit voller Leistung	Väärä kuristinvivun asento Aseta	vipu asentoon RUNMotor startet, a
	Likainen ilmansuodatin Puhdista tai vaihda suodatin
Motor läuft sprunghaft Likainen, väärin asetettu taivääränlainen sytytystulppa		Puhdista / säädä sytytystulppatai vaihda
Übermäßig viel Rauch Väärin sekoitettu polttoaine Käytä polttoainetta oikeassa se-koitussuhteessa

Jos häiriö ei korjaannu tässä taulukossa olevien ohjeiden avulla, käänny asiakaspalvelumme puoleen.

EY-VAATIMUSTENMUKAISUUSVAKUUTUS

Vakuutamme täten, että kysessä oleva tuote vastaa siinä tilassa, kuin valmistaja on sen markkinoille saattanut, harmonisoituja EU-direktiivejä, EU-turvastandardeja sekä tuotekohtaisia standardeja.

Tuote Valmistaja Valtuutettu henkilö

Bensiinimooottoriviikate	AL-KO Geräte GmbH	Anton Eberle
Tuote	Ichenhauser Str. 14	Ichenhauser Str. 14
BC 4535 II	D-89359 Kötz	D-89359 Kötz

Sarjanumero EU-direktiivit Harmonisoidut standardit

G 230 2305	2006/42/EG	ISO 11806:2009-01
	2004/108/EG	ISO 14982:1998-09
Kötz, 01.06.2012	2000/14/EG (13)
	2002/88/EG

Korvaamme kaikki laitteen materiaali- ja valmistusvirheet lakiin perustuvan vanhentumisajan puitteissa valintamme mukaan joko korjaamalla tai varaosatoimituksin. Vanhentumisaika lasketaan laitteen ostomaan lakien mukaisesti.

Takuu on voimassa vain, jos

tätä käyttöohjetta on noudatettu
■ laitetta on käsitelty määräystenmukaisesti
on käytetty alkuperäisvaraosia

Takuu raukeaa, jos

■ laitetta on yritetty korjata itse
■ laitteeseen on tehty omavaltaisia teknisiä muutoksia
■ laitetta on käytetty määräysten vastaisesti

Takuu ei koske:

■ maalipinnan kulumista normaalissa käytössä
kulutusosia, jotka on merkitty varaosaluetteloon kehystettynä [xxx xxx (x)]
poltomoottoria (moottorin osalta on voimassa vamistajan oma takuu)

Takuuaika alkaa ostopäivästä. Kuitin päivämäärä on ratkaiseva. Takuuasioissa ota yhteys jälleenmyyjään ja ota mukaan tämä takuutodistus ja alkuperäinen ostokuitti. Lakiin perustuvat vikoja koskevat ostajan vaatimukset myyjää vastaan menevät tämän takuun ehtojen edelle.

ORIGINAALSE KASUTUSJUHENDI

Sisukord

Käsiraamat.... 164

Meie garantiikohustus kehtib ainult:

Degvielas maisijuma izveide
