Produkto tipas	Krūmapjovė
Prekės ženklas	AL-KO
Modelis	BC 4535 IIS Premium
Variklio tipas	2 taktų, aušinamas oru
Darbinis tūris	42,7 cm³
Galia	1,1 kW
Sausas svoris	7,6 kg
Eksploatacinis svoris (be degalų)	9,0 kg
Rezervuaro talpa	1,1 l
Uždegimas	Elektroninis
Uždegimo žvakė	L8RTC
Pavara	Centrifuginė sankaba
Rankena	"Bike" tipo rankena
Garantuotas garso galios lygis	113 dB
Garso slėgio lygis	102 dB
Vibracija (ranka–petys)	≤ 15 m/s² (neapibrėžtis K = 2,25 m/s²)
Pjovimo siūlo skersmuo	2,5 mm
Pjovimo plotis (siūlu)	41 cm
Pjovimo plotis (peiliu)	25 cm
Maksimalus variklio greitis	9 500 aps./min.
Variklio tuščiosios eigos greitis	2 800 ± 150 aps./min.
Pjovimo įrankio greitis	7 500 aps./min.
Pridedami priedai	Peilis (ref. 112405), siūlinė galvutė (ref. 112406), petneša (ref. 411705)
Degalų mišinys	50:1 (benzinas/2 taktų alyva)
Žvakės elektrodų tarpas	0,635 mm

Dažnai užduodami klausimai - BC 4535 IIS Premium AL-KO

Kaip užvesti šaltą variklį?

Įjunkite uždegimą į Start, nustatykite paleidimo komandą į CHOKE, 10 kartų paspauskite degalų pompą, tada 3–4 kartus patraukite paleidimo laidą, kol variklis užsidegs. Tada perjunkite komandą į RUN ir vėl traukite, kol variklis visiškai užsives.

Kokia degalų mišinio proporcija?

Mišinys turi būti 50:1 (50 tūrių benzino 1 tūriui 2 taktų alyvos). Pavyzdžiui, 1 litras benzino su 20 ml alyvos.

Kaip pratęsti pjovimo siūlą?

Leiskite varikliui veikti visu greičiu ir trenkite siūlinę galvutę į žemę keliais smūgiais. Siūlas automatiškai pailgėja, o į apsauginį ekraną įmontuotas peilis nupjauna jį iki reikiamo ilgio.

Kokios yra pagrindinės saugumo priemonės?

Visada dėvėkite apsauginius akinius, šalmą, ausų apsaugą, pirštines ir uždarus batus. Laikykite kitus žmones bent 15 metrų atstumu. Niekada nenaudokite prietaiso apsvaigę nuo alkoholio ar vaistų.

Kaip išvalyti oro filtrą?

Atsukite žvaigždės varžtą ir nuimkite dangtelį, ištraukite oro filtrą. Nuplaukite jį muiluotu vandeniu (ne benzinu), leiskite išdžiūti, tada surinkite atvirkštine tvarka.

Kaip laikyti prietaisą žiemą?

Išleiskite degalus lauke, paleiskite variklį, kol jis sustos. Leiskite atvėsti, atsukite uždegimo žvakę, į cilindrą įpilkite arbatinį šaukštelį 2 taktų alyvos, lėtai patraukite paleidimo laidą keletą kartų, tada grąžinkite žvakę. Išvalykite prietaisą ir laikykite vėsioje, sausoje vietoje.

Ką daryti, jei variklis neužsiveda?

Patikrinkite, ar paleidimo komanda yra RUN, o ne CHOKE. Išvalykite arba pakeiskite uždegimo žvakę, oro filtrą ar degalų filtrą. Įsitikinkite, kad degalų mišinys teisingas. Jei problema išlieka, kreipkitės į klientų aptarnavimo tarnybą.

Kaip sumontuoti pjovimo peilį?

Nuimkite dangtelio apsaugą, ištraukite skeltą kaištį ir flanšą. Uždėkite peilį ant varančiojo disko, uždėkite jungą, užsukite tvirtinimo veržlę (dėmesio: kairysis sriegis) ir užfiksuokite kaiščiu. Naudokite šešiabriaunį raktą velenui laikyti.

Koks maksimalus variklio greitis?

Maksimalus variklio greitis yra 9 500 aps./min.. Pjovimo įrankio (peilio) greitis yra 7 500 aps./min..

Kaip sureguliuoti Bowden laidus, jei droselis veikia blogai?

Išjunkite variklį, tada naudokite reguliavimo varžtą (1) ant Bowden laido. Po reguliavimo patikrinkite veikimą, kai krūmapjovė yra ant žemės. Jei pjovimo įrankis nesustoja atleidus droselį, sureguliuokite varžtą.

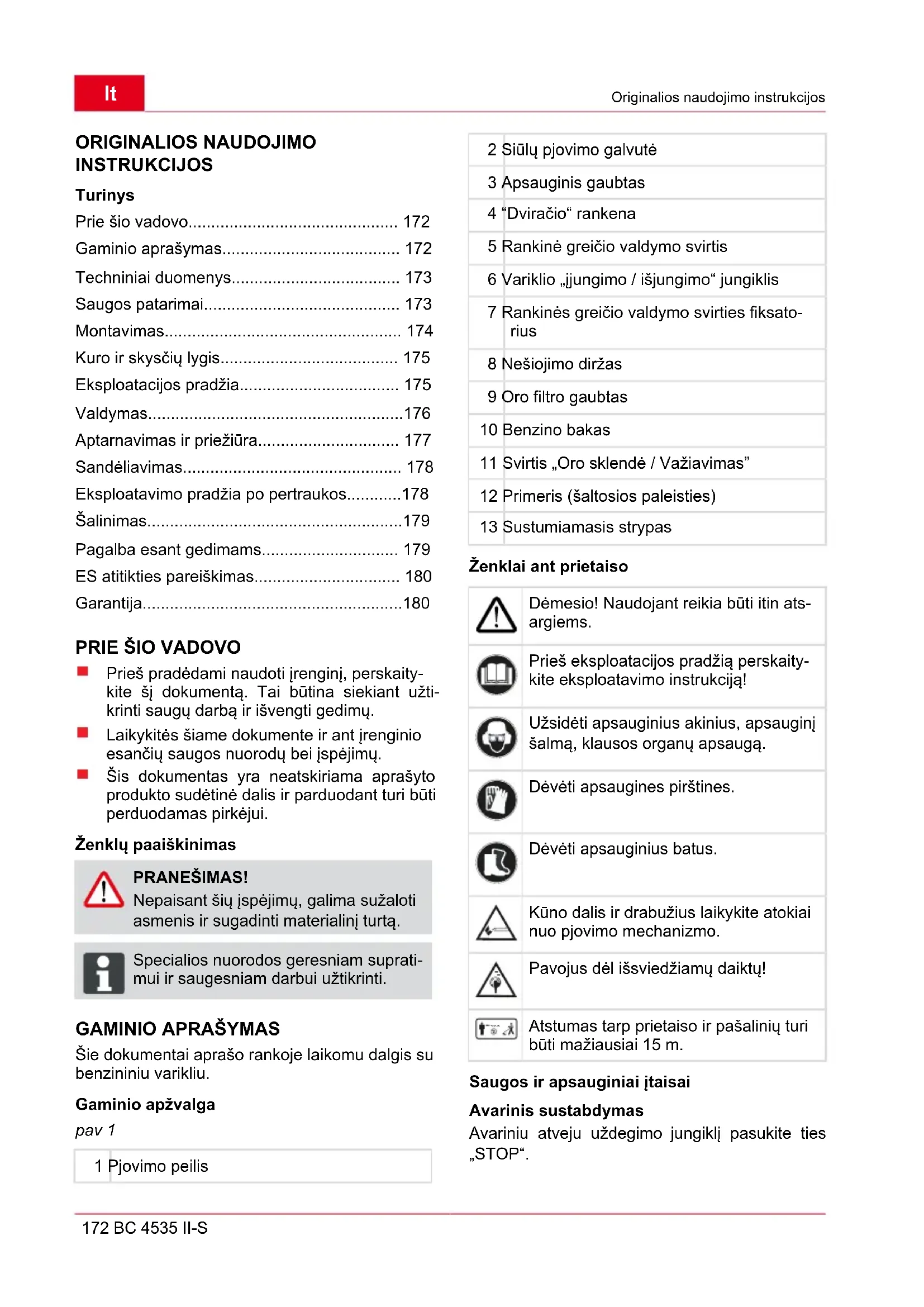

NAUDOJIMO INSTRUKCIJA BC 4535 IIS Premium AL-KO

Gaminio aprašymas.... 172

Techniniai duomenys.... 173

Saugos patarimai.... 173

Montavimas.... 174

Kuro ir skysčių lygis.... 175

Eksploatacijos pradžia.... 175

Valdymas....176

Aptarnavimas ir priežiūra.... 177

Sandéliavimas.... 178

Eksploatavimo pradžia po pertraukos......178

Šalinimas....179

Pagalba esant gedimams.... 179

ES atitikties pareiškimas.... 180

Garantija....180

PRIE ŠIO VADOVO

Prieš pradėdami naudoti įrenginį, perskaity-kite šį dokumentą. Tai būtina siekiant užti-krinti saugų darbą ir išvengti gedimų.
Laikykitės šiame dokumente ir ant įrenginio esančių saugos nuorodu bei įspėjimų.
Šis dokumentas yra neatskiriama aprašyto produkto sudėtinė dalis ir parduodant turi būti perduodamas pirkėjui.

Ženklų paaiškinimas

PRANEŠIMAS!

Nepaisant šių įspėjimų, galima sužaloti asmenis ir sugadinti materialinį turtą.

Specialios nuorodos geresniam supratimui ir saugesniam darbui užtikrinti.

GAMINIO APRAŠYMAS

Šie dokumentai aprašo rankoje laikomu dalgis su benzininiu varikliu.

Gaminio apžvalga

pav 1

1 Pjovimo peilis

2 Siūlų pjovimo galvutė

3 Apsauginis gaubtas

4 “Dviračio” rankena

5 Rankinė greičio valdymo svirtis

6 Variklio „jjungimo / išjungimo“ jungiklis

7 Rankinės greičio valdymo svirties fiksatorius

8 Nešiojimo diržas

9 Oro filtro gaubtas

10 Benzino bakas

11 Svirtis „Oro sklendė / Važiavimas”

12 Primeris (šaltosios paleisties)

13 Sustumiamasis strypas

Ženklai ant prietaiso

	Dèmesio! Naudojant reikia būti itin atsargiems.
	Prieš eksploatacijos pradžią perskaity-kite eksploatavimo instrukciją!
	Užsidėti apsauginius akinius, apsauginį šalmą, klausos organų apsaugą.
	Dėvėti apsaugines pirštines.
	Dėvėti apsauginius batus.
	Kūno dalis ir drabužius laikykite atokiai nuo pjovimo mechanizmo.
	Pavojus dėl išsviedžiamų daiktų!
	Atstumas tarp prietaiso ir pašalinių turi būti mažiausiai 15 m.

Saugos ir apsauginiai įtaisai

Avarinis sustabdymas

Avariniu atveju uždegimo jungiklj pasukite ties „STOP“.

Apsauginis skydas nuo akmenų

Naudotoją saugo nuo išsviedžiamų daiktų. Integruotas peilis pjovimo siūlą patrumpina iki leistino ilgio.

PRANEŠIMAS!

Pavojus susižeisti!

Negalima montuoti saugos ir apsauginių įrenginių, spaudžiant juos per jėgą.

Sustumiamasis strypas

Naudojant sustumiamaji strypą lengva surinkti variklinį dalgį, išimti baigus pjauti, o laikant jis neužima daug vietos.

TECHNINIAI DUOMENYS

BC 4535 II

Variklio tipas 2-taktis, oru aušina-mas

Cilindro darbinis tūris 42,7 cm3

Galia 1,1 kW

Sausoji masė 7,6 kg

Darbinė masė be ben-zino 9,0 kg

Degalų bako talpa 1,1 l

Uždegimo sistema elektroninė

Uždegimo žvakė L8RTC

Pavara lšcentrinė sankaba

Rankena „Dviračio” rankena

Naudojimas pagal paskirti

Prietaisas skirtas pjauti vejos plotus privačiose valdose. Kitoks naudojimas nei čia nurodytas yra naudojimas ne pagal paskirtį.

Galimi netinkamo naudojimo atvejai

PRANEŠIMAS!

Draudžiama naudoti prietaisą komerciniais tikslais.

Garso galios lygis 113 dB ± LpA 3 bdB
Garso slėgio lygis 102 dB
Vibracija ≤ 15 m/s	^2 paklaida K2,25 m/s ^2
Siūlo skersmuo	2,5 mm
Siūlo pjovimo plotis	41 cm
Pjovimo disko pjovimo plotis	25 cm
Maks. variklio sūkių sk.	9.500 s/min
Variklio sūkių skaičius tuščiosios eigos metu	2800 ± 150 s/min
Įrankio (peilio) sūkių skaičius	7.500 s/min

Priedas – pjovimo peilis	Priedas – siūlų pjovimo gal-vutė	Priedas – nešiojimo diržas
Gam. Nr. 112405	Gam. Nr. 112406	Gam. Nr. 411705

SAUGOS PATARIMAI

Prietaisas gali būti naudojamas tik techniškai tvarkingas
Nepašalinti saugos ir apsauginiu jrenginiu
Prietaisą draudžiama naudoti su kitais pjovimo įrankiais arba prikabinamais prietaisais.

Dèvèkite tinkamus darbo drabužius:
llgos kelnės, tvirti badai, pirštīnės.
Apsauginis šalmas, apsauginiai akiniai, klausos organų apsauga.
Dirbdami laikykitės saugaus atstumo.
Prietaisą draudžiama valdyti išgėrus alkoholio, pavartojus narkotikų ar medikamentų.
Prietaisą visada valdykite dviem rankomis.
Rankenos turi būti sausos ir švarios.

It

Kūno dalis ir drabužius laikykite atokiai nuo pjovimo mechanizmo.
Pašaliniams liepkite pasitraukti iš pavojingos zonos.
Iš darbo zonos patraukite pašalinius daiktus.
Ant apsauginio skydo, siūlų pjovimo galvutės ir variklio negali būti nupjautos žolės.
Paliekant prietaisą:

išjungti variklj
palaukti, kol sustos pjovimo įtaisas

Prietaiso nepalikite be priežiūros.
■ Vaikams arba kitiems asmenims, kurie nesusipažinę su naudojimo instrukcija, neleidžiama naudotis prietaisu
Prieš pradėdami naudoti patikrinkite, ar visi prietaiso varžtai, veržlės ir sraigtai tvirtai pri-veržti.
Prieš transportuodami arba pastatydami prietaisą, visada uždekite peilio apsaugą.

MONTAVIMAS

PRANEŠIMAS!

Leidžiama dirbti tik visiškai sumontuotu prietaisu.

Montavimas „Dviračio“ rankena

pav 2

1. Guminj veržiklj (3) uždėkite ant koto.
2. Naudodami keturis varžtus su vidiniais šešia-briauniais (1) pritvirtinkite apatinį spaustuvą (2) ir tarpinę detalę (4).
3. Rankenos strypą (5) įstatykite į rankenos laiki- klį ir pritvirtinkite viršutiniais spaustuvais (6) ir keturiais varžtais su vidiniais šešiabriauniais (7).

Apsauginio gaubto montavimas

pav 3

1. Metalines plokšteles (2) padėkite po apsauginiu gaubtu (3).
2. 4 varžtais (1) pritvirtinkite prie strypo.

Apsauginiame gaubte integruotas peilis automatiškai patrumpina pjovimo siūlą iki reikiamo ilgio.

Skersinio montavimas

žr. 14 pav.

1. Apatinę skersinio dalj įstumkite į laikiklj.
2. Užfiksuokite mygtuką.
3. Tvirtai prisukite laikiklj.

Skersinio montavimas

žr. 11 pav.

1. Atsukite fiksuojamają verzlę (a -1) ir šiek tiek ištraukite kaištį (a -2).
2. Apatinj skersinj su apsauginiu gaubtu (a -3) jstatykite j viršutinj skersinj.

⇒ Ileiskite i kreipiamajj griovelj kaiščio pusėje.

1. Vėl atleiskite kaištį (b -1) ir apatinį skersinį už-fiksuokite fiksuojamaja veržle (b -2).

Skersinio išmontavimas

žr. 11 pav.

1. Atsukite fiksuojamają verzlę (c -1) ir šiek tiek ištraukite kaištį (a -2).
2. Apatinj skersinj su apsauginiu gaubtu (d -1) ištraukite iš viršutinio skersinio.

→ Variklinj dalgi galima laikyti taupant vietą.

Pjovimo peilio montavimas

pav 4

1. Nuo apsauginio gaubto nuimkite pusę mażes- niosios pjovimo apsaugos.
2. Ištraukite kaištį (8) ir junge (5).
3. Pjovimo peilį (4) ant sugriebiančios poveržlės uždėkɪtε (2) taip, kad pjovimo peilio anga būtų tiksliai virš sugriebiančios veržlės apskritimo.
4. Jungę (5) ant pjovimo disko uždėkite taip, kad plokščioji pusė būtų nukreipta į pjovimo peilį.
5. Ant kreipiamojo pleišto (1) prisukite tvirtinamają veržlę (7). Tam šešiabriaunj raktą (3) iįstatykite į tam skritą angą ir tvirtai priveržkite raktu.

→ Dèmesio: kairinissriegis!

1. Veržlę užfiksuokite kaiščiu.

Siūlų pjovimo galvutės montavimas

pav 5

1. Ištraukite kaištį ir junge.
2. Šešiabriaunj raktą (3) įstatykite i poveržlės angą (2) ir siūlų pjovimo galvutę (4) užsukite αντ varančiojo veleno kreipiamojo pleišto (1).

→ Dèmesio: kairinis sriegis!

1. Poveržlę užfiksuokite šešiabriauniu raktu, kad galėtumėte priveržti siūlų pjovimo galvutę.

Pečių diržo nustatymas

pav 10

1. Pečių diržą perjuoskite pirmiausia per kairjji petį.

2. Sagtį jkabinkite į kilpas.

3. Nejjungę variklio pečių diržo ilgį patikrinkite padarydami svyruojamajį judesį.

Siūlų pjovimo galvutė arba pjovimo peilis turi būti lygiagrečiai su dirva.

PRANEŠIMAS!

Dirbdami visada naudokite pečių diržą. Pečių diržą prisekite tik užvedę variklj ir jam veikiant tuščiaja eiga.

KURO IR SKYSČIŲ LYGIS

Sauga

DÈMESIO!

Gaisro pavojus! Benzinas yra labai greitai užsiliepsnojantis!

Benziną laikyti tik tam skirtuose bakuose

Benziną pilti tik lauke

Pilant benziną nerūkyti

Bako užrakto neatidaryti, kai variklis veikia arba yra karštas

Pakeisti pažeistą baką arba bako užraktą

Bako dangtelj visada tvirtai užsukti

Jei išsiliejo benzino:

nepaleisti variklio

nebandyti užvesti

nuvalyti prietaisą

DÈMESIO!

Varikliui niekada neleisti veikti uždaroje patalpoje. Apsinuodijimo pavojus!

Degalų mišinio paruošimas

Degalus maišykite santykiu 50:1.

1. Benziną ir 2-jų taktų varikliams skirtą alyvą tinkamame rezervuare sumaišykite pagal lentelėje pateiktus duomenis.

2. Abi dalis kruopščiai sumaišykite.

Degalų mišinių santykių lentelė

Maišymo procesas Benzinas Maišymo alyva
50 dalys benzino:1 dalis maišymo alyva2-jų taktų variklio maišymo alyva	1 l 20 ml
	3 l 60 ml
	5 l 100 ml

EKSPLOATACIJOS PRADŽIA

PRANEŠIMAS!

Prieš pradėdami eksploatuoti visada apžiūrėkite ir patikrinkite.

Prietaiso negalima naudoti, jei atsilaisvino, pažeistas arba nusidėvėjęs pjovimo mechanizmas ir (arba) tvirtinimo dalys.
Variklinj dalgj visada naudokite su apsauginiu skydu.
Visada laikytis kartu tiekiamos variklio gamintojo naudojimo instrukcijos nurodymų
Pjovimo prieš naudojimą atlyginimo arba skilinėjimą, pakeisti, jei jį pažeista arba nusi-dėvėjusias dalis su originalių atsarginių dalių.

Variklio užvedimas

DÉMESIO!

Varikliui niekada neleisti veikti uždaroje patalpoje. Apsinuodijimo pavojus!

Kad variklis nebūtų perkrautas, prieš užvedant, pjovimo siūlą patrumpinkite iki 13 cm.
Laikykitės šalies nuostatų dėl prietaiso eksploatavimo laiko

Oro sklendės pakopos

|↘|	|↓|
CHOKE	RUN

Šaltoji paleistis

PRANEŠIMAS!

Atatrankos pavojus!

Paleidimo lyną visada traukite tiesiai. Neleiskite susivynioti trūkčiojant.

pav 7

1. Uždegimo jungiklj pasukite i padėtį „Start“.
2. Užfiksuokite rankinę greičio valdymo svirti.

a) „Lock off“ jungiklj (2) visada paspaus-kite i vidų. Po to kartu spauskite ran- kinę greičio valdymo svirtį (3) ir rankinės greičio valdymo svirties blokatorių (4).
b) „Lock off“ jungiklj atleiskite. Rankinė greičio valdymo svirtis užfiksuota veikimui visu galingumu.

pav 6

1. Paleidimo sklendę (1) nustatykite i padėtį „CHOKE“.
2. Degalu siurblj (2) paspauskite 10 kartu.
3. Paleidimo lyną 3–4 kartus patraukite tiesiai, kol išgirsite, kad variklis trumpam jsijungia (užsiveda).
4. Užvedus variklj: paleidimo sklendę nustaty-kite ties „RUN“ (veikimas).
5. Paleidimo lyną traukite tol, kol variklis užsives.
6. Jei variklis neužsiveda, kartokite 1–7 veiks-mus.

Šiltoji paleistis

1. Uždegimo jungiklj pasukite iki „Start“.
2. Paleidimo sklendę nustatykite ties „RUN“ (veikimas).
3. Rankinę greičio valdymo svirtį užfiksuokite padėtyje „Šaltoji paleistis“.

4. Starterio virve greitai patraukite daugiausiai 6 kartus.
   variklis užsiveda.

5. Visiškai įspauskite rankinę greičio valdymo svirtį, kol variklis pradės veikti tolygiai.

Variklis neužsiveda

1. Paleidimo sklendę nustatykite ties padėtimi „RUN“ (veikimas).

2. Starterio virve patraukite 5 kartus.

Variklis vis tiek neužsiveda

1. Palaukite 5 minutes ir tada dar kartą paban-dykite įspaudę rankinę greičio valdymo svirtį.

VALDYMAS

Pjaunant ar kerpant, varikliui visada leiskite veikti didžiausiu apsukų skaičiumi.

Saugos patarimai

PRANEŠIMAS!

Atkreipkite dėmesį i šioje dokumentacijoje ir ant gaminio pateiktus saugos nurodymus ir įspėjimus.

PRANEŠIMAS!

Ilgai dirbant dėl vibracijos gali sutrikti kraujagyslių arba pirštų, rankų ar rankų sąnarių nervų sistemų veikla. Gali nutirpti kūno dalys, prasidėti diegliai, skausmai arba atsirasti odos pakitimų. Atsiradus šiems požymiams, kreipkitės į gydytoją, kad apžiūrėtų!

Prietaisui veikiant, siūlų pjovimo galvutės niekada nelaikykite aukščiau nei keliai.
Niekada nedirbkite ant stačios, slidžios kalvos arba nuokalnės.
Pjaudami šlaitus, visada pjaukite stovėdami žemiau pjovimo mechanizmo.
- Prietaiso niekada nenaudokite netoli lengvai užsiliepsnojančių skysčių arba dujų – sprogimo ir (arba) gaisro pavojus!
■ Po sąlyčio su daiktu:
Išjunkite variklj.
Patikrinkite, ar prietaisas nepažeistas.
Nemokantys pjauti asmenys, iš pradžių turėtų pasipraktikuoti valdyti nejjungę variklio.

Atgalinio smūgio išvengimas

PRANEŠIMAS!

Pavojus susižeisti dėl nekontroliuojamo atatrankos!

Pjovimo peiliu nepjaukite šalia kietų kliūčių.

Tanki augalija, liauni medeliai ir krūmokšniai gali užblokuoti pjovimo diską ir jį sustabdyti.

Venkite užblokavimo žiūrėdami, kuria kryptimi yra nulinkę krūmokšniai ir pjaukite iš priešingos pusės.
■ Jei pjaunant pjovimo diskas jsipainioja:
Nedelsdami išjunkite variklj.
Prietaisą laikykite pakėlę, kad pjovimo diskas neatšoktu ir nesulūžtu.
Iš pjovimo srities išstumkite sugriebtą medžiagą.

Pjovimas

1. Patikrinkite plotą, kurį pjausite, ir nustatykite norimą pjovimo aukštį.
2. Siūlų pjovimo galvutę nustatykite ir laikykite norimame aukštyje.

3. Prietaisą pjautuvo formos judesiu traukite iš vienos pusės į kitą.

4. Pjovimo galvutę visada laikykite lygiagrečiai žemei.

Pjovimas nedideliame aukštyje

1. Prietaisą nedideliu kampu pakreipkite i priekj, kad jis judėtu visai arti žemės.

2. Pjovimo judesį pradėkite nuo kūno.

Pjovimas prie tvorų ir tvirto pagrindo

PRANEŠIMAS!

Pavojus susižeisti dėl nekontroliuojamo atatrankos!

Pjovimo peiliu nepjaukite šalia kietų kliūčių.

1. Prietaisą traukite lėtai ir atsargiai, siūlui neleiskite atsitrenkti j kliūtis.

Pjovimas aplink kelmus

1. Prietaisą atsargiai ir lėtai traukite aplink kelmus, kad pjovimo siūlas neprisiliestų prie medžio žievės.

2. Aplink kelmus pjaukite iš kairės į dešinę.

3. Žolę ir piktżoles sugriebkite siūlo viršūne ir pjovimo galvutę truputį pakreipkite į priekį.

Vejapjove prisilietus prie mūro sienų, tvirtų pagrindų, medžių greičiau nusidėvi siūlas.

Pjovimas žoliapjove

1. Pjovimo galvutę pakreipkite 30 laipsnių kampu į dešinę.

2. Rankeną nustatykite norimoje padętyje.

PRANEŠIMAS!

Pavojus susižaloti / padaryti materialinės žalos dėlišsviedžiamų daiktų!

Iš darbo srities pašalinkite daiktus.

Pjovimas pjovimo peiliu

Pjaunant pjovimo peiliu, jis laikomas horizontaliai, atliekamas lanko formos judesys iš vienos pusės į kitą.

Prieš pradėdami naudoti pjovimo peilį, atkreipkite dėmesįšiuos nurodymus:

Naudokite nešiojimo dirža.
Patikrinkite, ar pjovimo peilis tinkamai jmon-tuotas.
Dėvėkite apsauginius drabužius ir akių apsaugą.
Krūmokšniams ir liauniems medeliams pjauti nenaudokite piktžolių pjovimo diskų.

PRANEŠIMAS!

Naudokite tik originalius pjovimo peilius ir priedus! Dėl neoriginalių dalių galima susižeisti, gali sutrikti prietaiso veikimas!

Variklio išjungimas

1. Atleiskite rankinę greičio valdymo svirtį ir leiskite varikliui veikti tuščiaja eiga.
2. Uždegimo jungiklj pasukite ties „STOP“.

PRANEŠIMAS!

Pavojussusižaloti!

Išjungus, variklis dar veikia iš inercijos.

Pjovimo siūlo pailginimas

1. Leiskite varikliui veikti visu galingumu ir pjovimo galvutę prilieskite prie žemės. ⇒ Siūlas automatiškai pailgės.

Po apsauginiu gaubtu esantis peilis su-trumpina siūlą iki leistino ilgio.

Apsauginio gaubto valymas

1. Išjunkite prietaisą.
2. Žolės likučius atsargiai iškrapštykite atsuk- tuvu arba panašiu daiktu.

Apsauginj gaubtą valykite reguliariai, kad išvengtumėte apsauginio vamzdžio perkaitimo.

APTARNAVIMAS IR PRIEŽIŪRA

Oro filtras

PRANEŠIMAS!

Prietaisą draudžiama naudoti be oro fil- tro. Oro filtrą valykite reguliariai. Pažeistą filtrą pakeiskite.

1. Išimkite žvaigždės formos varžtą, nuimkite dangtelį ir išimkite oro filtrą.
2. Oro filtrą išplaukite muilu ir vandeniu. Nenaudokite benzino!
3. Oro filtrą palikite išdžiūti.
4. Oro filtra jmontuokite atbuline eilės tvarka.

Degalų filtras

PRANEŠIMAS!

Prietaisą draudžiama naudoti be degalų filtro. Galimos pasekmės – sudėtingi variklio pažeidimai.

1. Visiškai nuimkite bako dangtelj.
2. Likusius degalus supilkite j tinkamą talpyklą.
3. Vieliniu kabliu filtrą ištraukite iš bako.
4. Filtrą ištraukite sukdami.
5. Pakeiskite filtrą.

Žvakių lynų nustatymas

pav 9

Jūsų „Motorsense“ žvakių lynai yra nustatomi gamykloje. Jei dviračio rankenos padėtis pa- keičiama, žvakių lynas gali pailgėti ir dujų svirties veikimas gali sutrikti.

Jei „Sense“ pjovimo instrumentas po duju svirties sklendės paleidimo ir nustatymo nesustoja, reikia pareguliuoti žvakių lyną nustatymo varžtu (1). Po to reikia vėl nustatyti tinkamą duju svirties veikimą.

DÈMESIO!

Dėl besisukančių pjovimo instrumentų galima susižeisti!

Žvakių lyną reguliuokite tik išjungę variklj.
Funkcija tikrinkite tik su prijungtu „Sense“.

Siūlo peilio aštrinimas

1. Pjovimo peilj atlaisvinkite nuo apsauginio gaubto.
2. Pjovimo peilj suspauskite replémis ir paaštrinkite plokščiu galąstuvu.
   Galąskite tik viena kryptimi!

Uždegimo žvakė

1. Uždegimo žvakę priveržkite 12-15 Nm sukimo momentu.
2. Uždegimo žvakės kištuką uždėkite ant uždegimo žvakės.

Atstumas tarp uždegimo žvakės elektrodu = 0,635 mm [0.025”]. pav 8

Karbiuratoriaus nustatymas

Karbiuratorius gamykloje buvo nustatytas optimaliai.

SANDÈLIAVIMAS

DÈMESIO!

Gaisro arba sprogimo pavojus!

Prietaiso nelaikykite prieš atvirą ugnj arba karščio šaltinius.

Jei nenaudosite ilgiau (žiemą), ištuštinkite benzino baką.
Benzino baką ištuštinkite tik lauke.
Prieš pastatydami, leiskite varikliui atvėsti.

Darbo etapai

1. Ištuštinkite degalų baką.
2. Užveskite variklj ir leiskite veikti tuščiaja eiga, kol jis sustos.
3. Palikite, kad variklis atvėstų.
4. Uždegimo žvakę jjunkite uždegimo žvakių raktu.
5. I degimo kamera jpilkite arbatinį šaukštelį 2-jų taktų variklio alyvos.
6. Kad alyva pasiskirstytų variklio viduje, keletą kartų lėtai patraukite paleidimo lyną.
7. Vél jstatykite uždegimo žvakę.
8. Prietaisą kruopščiai nuvalykite ir atlikite techninę apžiūrą.
9. Prietaisą laikykite vėsioje, sausoje vietoje.

DÈMESIO!

Gaisro pavojus!

Prietaisų su pilnu baku degalų nelaiky-kite pastatuose, kuriuose yra benzino garų ir atvira ugnis arba gali susidaryti ki-birkščių!

EKSPLOATAVIMO PRADŽIA PO PERTRAUKOS

1. Išimkite uždegimo žvakę.
2. Greitai patraukite paleidimo lyną, kad iš degimo kameros išbėgtų ten likusi alyva.
3. Nuvalykite uždegimo žvakę, patikrinkite atstumą tarp elektrodų, prireikus pakeiskite.
4. Prietaisą paruoškite naudoti.
5. Į baką pripilkite tinkamo degalų ir alyvos mišinio.

ŠALINIMAS

Nebenaudojamų įrenginių, baterijų ar akumuliatorių nešalinkite su buitinė-mis atliekomis!

Pakuotė, įrenginys ir priedai pagaminti iš perdirbamų medžiagų ir juos reikia atitinkamai šalinti.

PROBLEMA GALIMA PRIEŽASTIS TAISYMAS
Neužsiveda variklis Netinkamai atliekami paleidimo veiksmai		Vadovaukitės naudojimo instrukcija
Variklis užsiveda, tačiau vėl iš-sijungia	Netinkama sklendės svirties pa-dėtis	Svirtį nustatykite ties RUN
	Nešvari, netinkamai įstatyta arba netinkama uždegimo žvakė	Nuvalykite / nustatykite arba pakeiskite uždegimo žvakę
	Nešvarus degalų filtras Pakeiskite filtrą
veikti visu galingumu.	Netinkama sklendės svirties pa-dėtis	Svirtį nustatykite ties RUNVariklis užsive
	Nešvarus oro filtras Išvalykite arba pakeiskite filtrą
Variklis veikia netolygiai Nešvari,	netinkamai įstatyta arba netinkama uždegimo žvakė	Nuvalykite / nustatykite arba pakeiskite uždegimo žvakę
Per daug dūmų Netinkamas degalų mišinys Naudokite tinkamą degalų mišinį

Atsiradus šioje lentelėje nenurodytų sutrikimų arba tokių, kurių Jūs negalite pašalinti patys, kreipkitės į mūsų kompetentingą klientų aptarnavimo skyrių.

ES ATITIKTIES PAREIŠKIMAS

Šiuo mes pareiškiama, kad šis produktas buvo sukurtas, suprojektuotas ir pagamintas laikantis harmozinuotų ES-direktyvų, ES saugos instrukcijų ir gaminiui taikytinų standartų.

Produktas Gamintojas Atstovas

Benzins sajūtu	AL-KO Geräte GmbH	Anton Eberle
Tipas	Ichenhauser Str. 14	Ichenhauser Str. 14
BC 4535 II	D-89359 Kötz	D-89359 Kötz

Serijos Nr. ES direktyvos Harmonizuotos normos

G 230 2305	2006/42/EG	ISO 11806:2009-01
	2004/108/EG	ISO 14982:1998-09
Kötz, 01.06.2012	2000/14/EG (13)
	2002/88/EG

Pastovaus triukšmo lygis

išmatuotas: 109 dB(A)	2000 /14/EG priedas V
garantuojamas: 113 dB(A)

GARANTIJA

Galimus netinkamus medžiagų arba prietaiso gamybos defektus mes pašaliname per įstatymo numatytą terminą pretenzijoms dėl kokybės pareikšti, atitinkamai pasirinkdami remontą arba pakeisdami prietaisą. Terminas pretenzijoms pareikšti nustatomas pagal šalies, kurioje prietaisas buvo parduotas, teisę.

Mūsų garantiniai įsipareigojimai galioja tik:

laikantis šios naudojimo instrukcijos
■ tinkamai naudojant
■ naudojant originalias atsargines dalis

Garantija nutraukiama:

savavališkai bandant remontuoti
savavališkai atliekant techninius pakeitimus
■ naudojant ne pagal paskirtj

Garantija nesuteikiama:

lako pažeidimams, kurie atsiranda dėl normalaus susidėvėjimo
susidėvinčioms dalims, kurios atsarginių dalių kortelėje pažymėtos laužtiniais skliaustais [xxx xxx (x)]
vidinio degimo varikliams (čia galioja atitinkamų variklių gamintojų garantijos sąlygoms)

Garantijos laikas prasideda pardavus prietaisą pirma galiniam naudotojui. Pagrindinė yra data ant pirkimą patvirtinančio kasos kvito. Su šiuo paaiškinimu ir originaliu pirkimą patvirtinančiu kasos kvitu kreipkitės į savo pardavėją arba artimiausią įgaliotą klientų aptarnavimo tarnybą. Šis paaiškinimas neturi įtakos pirkėjo teisinėms pretenzijoms dėl kokybės pardavėjui.

ORIĞINĀLĀS LIETOŠANAS INSTRUKCIJAS

Satura rādītājs
