Vrsta izdelka	Motorna kosa
Znamka	AL-KO
Model	BC 4535 IIS Premium
Tip motorja	2-taktni, zračno hlajen
Prostornina valja	42,7 cm³
Moč	1,1 kW
Masa suhega	7,6 kg
Obratovalna masa (brez bencina)	9,0 kg
Prostornina rezervoarja	1,1 l
Vžig	Elektronski
Vžigalna svečka	L8RTC
Pogon	Centrifugalna sklopka
Ročaj	Ročaj "Bike"
Zajamčena raven zvočne moči	113 dB
Raven zvočnega tlaka	102 dB
Vibracije (roka-podlaket)	≤ 15 m/s² (negotovost K = 2,25 m/s²)
Premer rezalne nitke	2,5 mm
Širina reza (nitka)	41 cm
Širina reza (rezilo)	25 cm
Največja hitrost motorja	9 500 vrt/min
Hitrost motorja v prostem teku	2 800 ± 150 vrt/min
Hitrost rezalnega orodja	7 500 vrt/min
Priloženi dodatki	Rezilo (ref. 112405), nitna glava (ref. 112406), ramenski trak (ref. 411705)
Mešanica goriva	50:1 (bencin/2-taktno olje)
Razmik elektrod vžigalne svečke	0,635 mm

Pogosto zastavljena vprašanja - BC 4535 IIS Premium AL-KO

Kako zagnati motor v hladnem stanju?

Vklopite vžig na Start, postavite regulator zagona na CHOKE, 10-krat pritisnite črpalko za gorivo, nato 3- do 4-krat potegnite zaganjalno vrv, dokler motor ne vžge. Nato prestavite regulator na RUN in ponovno vlecite, dokler motor popolnoma ne zažene.

Kakšno je razmerje mešanice goriva?

Mešanica mora biti 50:1 (50 delov bencina na 1 del 2-taktnega olja). Na primer, 1 liter bencina z 20 ml olja.

Kako podaljšati rezalno nitko?

Pustite motor teči s polno hitrostjo in udarjajte nitno glavo ob tla v sunkih. Nitka se samodejno podaljša, rezilo v zaščitnem pokrovu pa jo odreže na pravo dolžino.

Kateri so bistveni varnostni ukrepi?

Vedno nosite zaščitna očala, čelado, zaščito za sluh, rokavice in zaprte čevlje. Druge osebe naj bodo oddaljene vsaj 15 metrov. Nikoli ne uporabljajte naprave pod vplivom alkohola ali zdravil.

Kako očistiti zračni filter?

Odstranite zvezdasti vijak in pokrov, vzemite zračni filter ven. Očistite ga z milnico (ne z bencinom), pustite, da se posuši, nato ga namestite nazaj v obratnem vrstnem redu.

Kako shraniti napravo za zimo?

Iz praznite rezervoar za gorivo na prostem, pustite motor teči, dokler se ne ustavi. Pustite, da se ohladi, odvijte vžigalno svečko, vlijte čajno žličko 2-taktnega olja v valj, večkrat počasi potegnite zaganjalno vrv, nato privijte svečko nazaj. Očistite napravo in jo shranite na hladnem in suhem mestu.

Kaj storiti, če motor ne zažene?

Preverite, ali je regulator zagona nastavljen na RUN in ne na CHOKE. Očistite ali zamenjajte vžigalno svečko, zračni filter ali filter goriva. Prepričajte se, da je mešanica goriva pravilna. Če težave ne odpravite, se obrnite na servis.

Kako namestiti rezalno rezilo?

Odstranite zaščito pokrova, odstranite razcepno zatič in prirobnico. Namestite rezilo na pogonski disk, nanj položite prirobnico, privijte pritrdilno matico (pozor: levi navoj) in jo blokirajte z zatičem. Uporabite imbus ključ za držanje gredi.

Kakšna je največja hitrost motorja?

Največja hitrost motorja je 9 500 vrt/min. Hitrost rezalnega orodja (noža) je 7 500 vrt/min.

Kako nastaviti Bowdenove kable, če plin ne deluje pravilno?

Ugasnite motor, nato uporabite nastavitveni vijak (1) na Bowdenovem kablu. Po nastavitvi preverite delovanje, ko motorna kosa leži na tleh. Če se rezalno orodje po sprostitvi plina ne ustavi, prilagodite vijak.

NAVODILA ZA UPORABO BC 4535 IIS Premium AL-KO

Spremna beseda k priročniku.... 69

Opis izdelka....69

Tehnični podatki....70

Varnostna opozorila.... 70

Montaža....71

Goriva in nivo tekočin.... 72

Zagon....72

Upravljanje....73

Nega in vzdrževanje.... 74

Skladiščenje.... 75

Ponovni zagon.... 75

Odstranjevanje.... 75

Pomoč v primeru motenj....75

Izjava ES o skladnosti....76

Garancija....76

SPREMNA BESEDA K PRIROČNIKU

Pred zagonom preberite to dokumentacijo. To je predpogoj za varno delo in nemoteno uporabo.

Upoštevajte varnostne in opozorilne napotke, ki so navedeni v tej dokumentaciji ali na napravi.

Ta dokumentacija je trajni sestavni del opisa izdelka in se jo mora predati kupcu.

Pojasnilo oznak

POZOR!

Ravnanje strogo v skladu s temi opozorili lahko prepreči poškodbe oseb in materialno škodo.

Posebna navodila za boljše razumevanje in rokovanje.

OPIS IZDELKA

Ta dokumentacija opisuje ročni koso z bencinskim motorjem.

Pregled izdelka

glej sliko 1

1 Rezilo

2	Glava z nitjo
3	Zaščitni pokrov
4	“Bike” držalo na kolesu
5	Plinska ročica
6	Stikalo motor “izklop / vklop”
7	Zaklep ročica za plin
8	Nosilni pas
9	Pokrov zračnega filtra
10	Rezervoar za bencin
11	Ročica “Choke / Run”
12	Primer (Hladnega zagona)
13	Razporni jašek

Simboli na napravi

Pozor! Posebna previdnost pri uporabi.

Pred zagonom preberite navodila za uporabo!

Nosite zaščitna očala, čelado in zaščito za ušesa.

Nosite rokavice.

Nosite zaščitne čevlje.

Telo in obleko držite stran od rezil.

Nevarnost zaradi predmetov, ki jih meče ven!

Razdalja med napravo in tretjimi oseb-ami mora biti najmanj 15 m.

Varnostne in zaščitne naprave

Ustavitev v sili

V nujnem primeru preklopite stikalo za vžig na „STOP“.

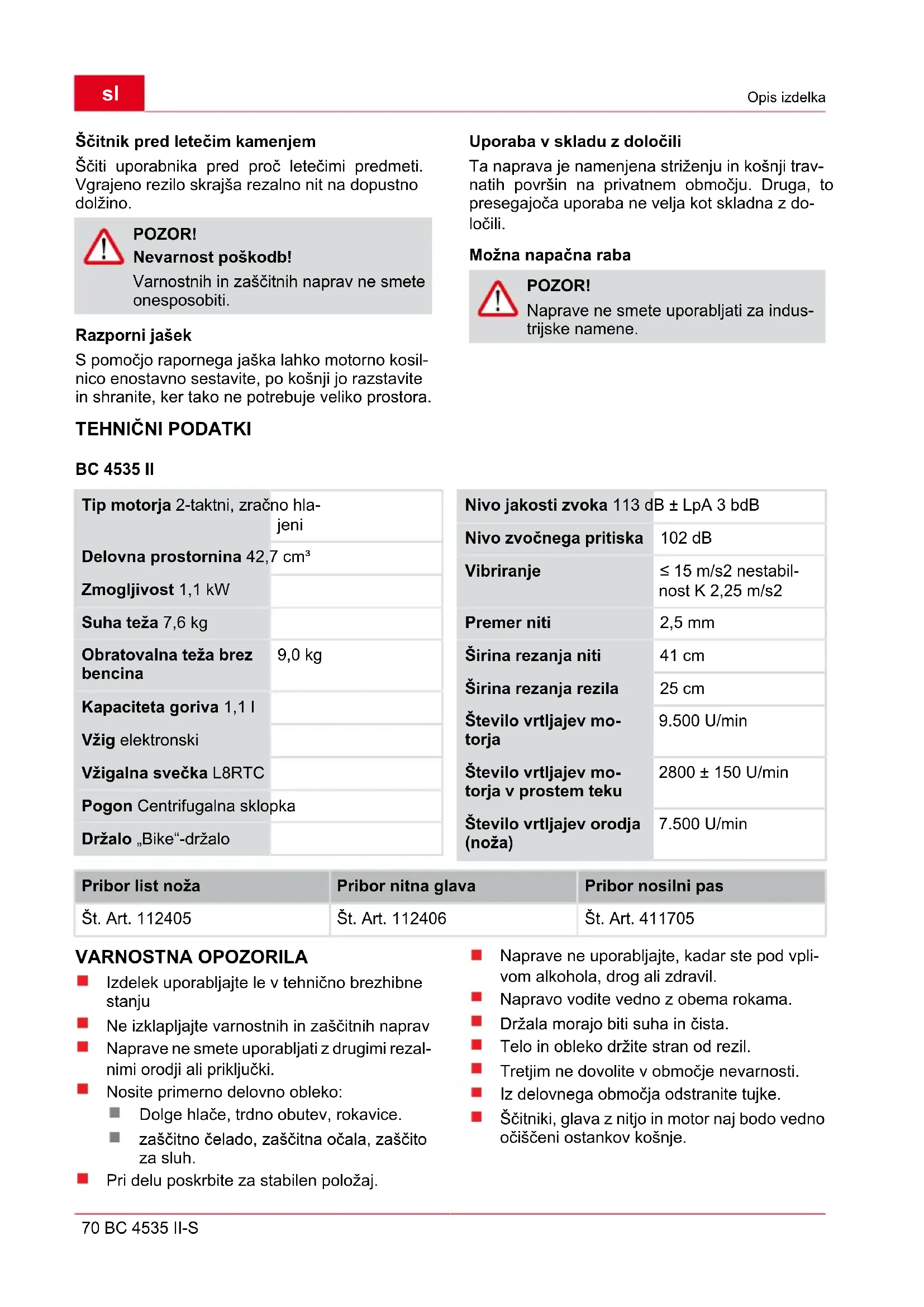

Ščitnik pred letečim kamenjem

Ščiti uporabnika pred proč letečimi predmeti. Vgrajeno rezilo skrajša rezalno nit na dopustno dolžino.

POZOR!

Nevarnost poškodb!

Varnostnih in zaščitnih naprav ne smete onesposobiti.

Razporni jašek

S pomočjo rapornega jaška lahko motorno kosilnico enostavno sestavite, po košnji jo razstavite in shranite, ker tako ne potrebuje veliko prostora.

TEHNIČNI PODATKI

BC 4535 II

Tip motorja 2-taktni, zračno hla- jeni
Delovna prostornina 42,7 cm3
Zmogljivost 1,1 kW
Suha teža 7,6 kg
Obratovalna teža brez bencina	9,0 kg
Kapaciteta goriva 1,1 l
Vžig elektronski
Vžigalna svečka L8RTC
Pogon Centrifugalna sklopka
Držalo „Bike“-držalo

Nivo jakosti zvoka 113 dB ± LpA 3 bdB
Nivo zvočnega pritiska	102 dB
Vibriranje	≤ 15 m/s2 nestabil- nost K 2,25 m/s2
Premer niti	2,5 mm
Širina rezanja niti	41 cm
Širina rezanja rezila	25 cm
Število vrtljajev mo- torja	9.500 U/min
Število vrtljajev mo- torja v prostem teku	2800 ± 150 U/min
Število vrtljajev orodja (noža)	7.500 U/min

Pribor list noža	Pribor nitna glava	Pribor nosilni pas
Št. Art. 112405	Št. Art. 112406	Št. Art. 411705

VARNOSTNA OPOZORILA

Izdelek uporabljajte le v tehnično brezhibne stanju
Ne izklapljajte varnostnih in zaščitnih naprav
Naprave ne smete uporabljati z drugimi rezalnimi orodji ali priključki.
Nosite primerno delovno obleko:
■ Dolge hlače, trdno obutev, rokavice.
zaščitno čelado, zaščitna očala, zaščito za sluh.
- Pri delu poskrbite za stabilen položaj.

Naprave ne uporabljajte, kadar ste pod vplivom alkohola, drog ali zdravil.
Napravo vodite vedno z obema rokama.
Držala morajo biti suha in čista.
■ Telo in obleko držite stran od rezil.
Tretjim ne dovolite v območje nevarnosti.
Iz delovnega območja odstranite tujke.
Ščitniki, glava z nitjo in motor naj bodo vedno očiščeni ostankov košnje.

■ Preden zapustite napravo:

Izklopite motor
Počakajte, da se rezila zaustavijo

Naprave nikoli ne pustite brez nadzora.
Otroci in osebe, ki niso seznanjene z navodili za uporabo, ne smejo uporabljati naprave
Pred uporabo se prepričajte, će so vsi vijaki, matice in sornike na napravi trdno priviti.
Vstavite ščitnik rezila ni vedno pred prevozom enoto ali nož ali skladiščenje.

MONTAŽA

POZOR!

Napravo smete uporabljati šele po uspešno izvedeni montaži.

Montaža „Bike“ držalo kolesu

glej sliko 2

1. Čez roč položite gumijasto manšeto (3).
2. S pomočjo štirih vijakov z valjasto glavo in notranjim šesterorobom (1) pritrdite spodnjo spojko (2) in srednji del (4).
3. Držalno palico (5) vstavite v držalo in pritrdite z zgornjo spojko (6) in štirimi vijaki z valjasto glavo in notranjim šesterorobom (7).

Montaža ščitnika

glej sliko 3

1. Kovinske lističe (2) postavite pod zaščitni pokrov (3).
2. Pritrdite s štirimi vijaki (1) na nosilcu.

Na zaščitni pokrov vgrajen nož samodejno odreže rezalno nit na optimalno dolžino.

Montaža prečnika

glejte sl. 14

1. Spodnjo polovico prečnika potisnite v držalo.
2. Zaskočite gumb.
3. Trdno privijte držalo.

Montaža prečnika

glejte sl. 11

1. Odvijte pritrdilno matico (a -1) in nekoliko izvlecite razcepko (a -2).
2. Spodnji prečnik z zaščitnim pokrovom (a -3) vtaknite v zgornji prečnik.

⇒ Vodilni žleb vpeljite v stran z razcepko.

1. Znova spustite razcepko (b -1) in spodnji prečni pritrdite s pritrdilno matico (b -2).

Demontaža prečnika

glejte sl. 11

1. Odvijte pritrdilno matico (c -1) in nekoliko izvlecite razcepko (c -2).
2. Spodnji prečnik z zaščitnim pokrovom (d -1) izvlecite iz zgornjega prečnika.
   → Motorna kosilnica ne potrebuje veliko prostora za shranjevanje.

Montaža rezila

glej sliko 4

1. Odmontirajte polovično, manjšo zaščito pri rezanju na zaščitnem pokrovu.
2. Odstranite razcepko (8) in prirobnico (5).
3. Rezilo (4) na sojemalno ploščo postavite (2) tako, da se odprtina rezila natančno prilega na sojemalno ploščo.
4. Prirobnico (5) na rezilo postavite tako, da je ploska stran obrnjena proti rezilu.
5. Privijte pritrdilno matico (7) na konici vodila (1). Pri tem vtaknite šestrobi ključ (3) v zanj namenjeno odprtino in privijte s ključem.

→ Pozor: levi navoj!

1. Matico zavarujte z razcepko.

Montaža glave z nitjo

glej sliko 5

1. Odstranite razcepko in prirobnico.

2. Šestrobi ključ (3) vtaknite v odprtino sojemalne plošče (2) in glavo z nitjo (4) privijte na konico vodila pogonske gredi (1).
   → Pozor: levi navoj!

3. Sojemalno ploščo blokirajte z šestrobi ključ, da lahko namestite glavo z nitjo.

Namestite ramenski pas

glej sliko 10

1. Ramenski pas potegnite 1. čez levo ramo.
2. Zapiralno kljuko vstavite v ušesce.
3. Dolžino ramenskega pasu preverite z nekaj zanihljaji, ne da bi zagnali motor.
   Glava z nitjo ali rezilo morata potekati vodoravno s tlemi.

POZOR!

Med delom vedno uporabljajte ramenski pas. Ramenski pas zataknite šele po zagonu motorja, v prostem teku.

GORIVA IN NIVO TEKOČIN

Varnost

OPOZORILO!

Nevarnost požara! Bencin je zelo vnetljiv!

Bencin smete shranjevati samo v ustreznih predvidenih posodah
■ Gorivo dolivajte samo na prostem
Med dolivanjem goriva ne kadite
Ne odpirajte pokrovčka za gorivo, će je motor vroč ali će deluje
Zamenjajte poškodovani rezervoar za gorivo ali pokrovček rezervoarja
Pokrovček rezervoarja vedno trdno privijte
Če pride do iztekanja bencina:

Ne vžigajte motorja
■ Ne izvajajte poizkusov vžiga
Očistite napravo

OPOZORILO!

Ne puščajte motorja delovati v zaprtem prostoru. Nevarnost zastrupitve!

Napravite mešanico goriva

Uporabljajte le gorivo v razmerju 50:1.

1. Bencin in dvotaktno kvalitetno olje dajte v us-trezno posodo glede na tabelo.
2. Oba dela temeljito premešajte.

Tabela razmerja mešanice goriva

Postopek mešanja Bencin Mešanica olja
50 delov bencina:1 del mešanice oljadvotaktna mešanica olja	1 l 20 ml
	3 l 60 ml
	5 l 100 ml

ZAGON

POZOR!

Pred zagonom opravite vedno kontrolni pregled.

Naprave ni dovoljeno uporabljati z zrahljanim, poškodovanim ali izrabljenim rezilom in/ali deli za pritrditev.

■ Motorno koso vedno uporabljajte s ščitnikom.
Vedno upoštevajte priložena navodila za uporabo proizvajalca motorjev
Rezanje pred uporabo za škodo ali pokanje, zamenjajte, će so poškodovane ali obrabljene dele z originalnimi nadomestnimi deli.

Vžig motorja

OPOZORILO!

Ne puščajte motorja delovati v zaprtem prostoru. Nevarnost zastrupitve!

Rezalno nit pred zagonom skrajšajte na 13 cm, da ne pride do preobremenitve motorja.
Upoštevajte predpise o času uporabe, ki vel- jajo za državo

Stopnje startne lopute

|↘|	|↓|
CHOKE	RUN

Hladni zagon

POZOR!

Nevarnost udarca nazaj!

Vrv zaganjalnika vedno izvlecite naravnost navzven. Ne dovolite, da nenadoma skoči nazaj.

glej sliko 7

1. Stikalo za vžig nastavite na pozicijo "Start".
2. Pritrdite ročico za plin.

a) Stikalo „Lock off“ (2) potisnite noter. Ob tem istočasno pritisnite ročico za plin (3) in njen zapah (4).

b) Spustite stikalo „Lock off“. Ročica za plin zaskoči v položaju za polni plin.

glej sliko 6

1. Startno loputo (1) postavite na pozicijo „CHOKE“.
2. Črpalko za gorivo (2) 10x pritisnite.
3. Vrv zaganjalnika izvlecite 3-4 krat naravnost, dokler se motor slišno in kratkočasno ne zažene (prižge).
4. Po zagonu motorja: Startno loputo nastavite na „RUN“.
5. Zaganjalno vrv vlecite, dokler se motor ne zažene.
6. Če se motor ne zažene, ponovite korake 1-7.

Topli zagon

1. Stikalo za vžig nastavite na pozicijo "Start".

2. Startno loputo postavite na „RUN“.

3. Ročico za plin zapahnite kot pri „Hladnem zagonu“.

4. Vrv zaganjalnika največ 6x hitro potegnite.

→ motor se zažene.

1. Ročico za plin držite do konca pritisnjeno, dokler motor mirno ne teče..

Motor se ne zažene

1. Stikalo za vžig nastavite na pozicijo "RUN".

2. Vrv zaganjalnika 5x potegnite.

Če se motor še vedno ne zažene

1. Počakajte 5 minut in zatem poskusite z do konca pritisnjeno ročico za plin.

UPRAVLJANJE

Motor med striženjem in rezanjem vedno pustite teči v zgornjem območju števila vrtljajev.

Varnostna opozorila

POZOR!

Upoštevajte varnostna navodila in opozorila v tej dokumentaciji in na izdelku.

POZOR!

Pri daljših delih lahko zaradi vibracij pride do motenj na krvnih žilah ali živčnem sistemu prstov, rok ali ročnih sklepov. Lahko pride tudi do zaspanosti delov telesa, zbadanja, bolečin ali sprememb kože. V primeru ustreznih znakov naj vas pregleda zdravnik!

Glave z nitjo med obratovanjem naprave nikoli ne držite v višini kolen.

Nikoli ne delajte na gladkem, spolzkem po-bočju.

Pri košnji na strmih pobočjih vedno stojte pod rezalno napravo.

Naprave nikoli ne uporabljajte v bližini lahko vnetljivih tekočin ali plinov - nevarnost eksplo-zije in/ali požara!

Po stiku s tujkom:

Izključite motor.

■ Preverite, če je naprava poškodovana.

Osebe, ki ne poznajo striženja, naj postopek vadijo pri ugasnjenem motorju.

Izogibanje povratnemu udarcu

POZOR!

Nevarnost telesne poškodbe za-radi nenadzorovanega povratnega udarca!

Rezilo ne uporabljajte v bližini trdnih ovir.

Gosta vegetacija, mlada drevesa ali goščava lahko blokirajo rezalni list in ga ustavijo.

Blokadi se izognite tako, da upoštevate, v katero stran se goščava nagiba in režete z nasprotne strani.

Če se rezalni list med rezanjem zaplete:

Rezilo ne uporabljajte v bližini trdnih ovir.

1. Napravo vodite počasi in previdno, ne da bi z nitjo zadeli ob ovire.

Striženje okoli debel

1. Napravo okrog debel vodite počasi in pre-vidno, tako da nit ne zadane ob drevesno skorjo.
2. Okrog debel kosite z leve proti desni.
3. Travo in plevel zajemite s koncem niti in glavo z nitjo rahlo nagnite naprej.

Striženje po kamnitih zidovih, temeljih, drevesih povzroča večjo obrabo niti.

Košnja

1. Glavo z nitjo nagnite na desno pod kotom 30 stopinj.
2. Držalo postavite v želen položaj.

POZOR!

Nevarnost poškodb/poškodovanja predmetov zaradi pročletečih tujkov!

Iz delovnega območja odstranite tujke.

Košnja z rezilom

Pri košnji z rezilom se rezilo vodoravno, v loku premika z ene strani na drugo.

Dodatna opozorila pred uporabo rezila:

■ Uporabljajte nosilni pas.
■ Preverite, če je rezalni list pravilno nameščen.
Nosite zaščitno obleko in zaščito za oči.
Za rezanje goščave in mladih dreves ne uporabljajte rezalnih listov za plevel.

POZOR!

Uporabljajte le originalna rezila in pribor! Neoriginalni deli lahko privedejo do poškodb in funkcijskih motenj naprave!

Izključite motor

1. Popustite ročico za plin in pustite motor teči v prostem teku.
2. Stikalo za vžig pomaknite na „STOP“.

POZOR!

Nevarnost poškodb!

Motor po izklopu še vedno teče.

Podaljšanje rezalne niti

1. Motor pustite teči s polnim plinom, glavo z nitjo pa položite na tla.

⇒ Nit se samodejno podaljša.

Nož na ščitniku nit skrajša na dopustno dolžino.

Čiščenje ščitnika

1. Napravo izključite.
2. Ostanke košnje z izvijačem ali podobnim pre-vidno odstranite.

Ščitnik redno čistite, da se izognete pre-grevanju cevi ročaja.

NEGA IN VZDRŽEVANJE

Zračni filter

POZOR!

Naprave ne uporabljajte brez zračnega filtra. Zračni filter redno čistite. Poškodovane filtre zamenjajte.

1. Odstranite zvezdasti vijak in pokrov ter vzemite ven zračni filter.
2. Zračni filter očistite z milom in vodo. Ne upor-abljajte bencina!
3. Pustite, da se zračni filter posuši.
4. Zračni filter vgradite po obratnem postopku.

Filter za gorivo

POZOR!

Naprave ne uporabljajte brez filtra za go-rivo. Posledica so lahko težke okvare motorja.

1. Pokrovček rezervoarja v celoti odstranite.
2. Gorivo iztočite v ustrezno posodo.
3. Z žičnatim kavljem potegnite filter iz rezervo-arja.
4. Filter snemite s krožnim premikom.
5. Filter zamenjajte.

Nastavite žicovode

glej sliko 9

Žicovodi motorne kose imajo tovarniške prednastavitve. Če je položaj „Bike Fahrradgriffs“ močno spremenjen, lahko pride do podaljšanja žicovoda, kar lahko povzroči motnje v delovanju ročice za plin.

Če rezilo kose po zagonu in sprostitvi polplinske zaporne naprave ne preide v stanje mirovanja, je žicovod potrebno ponastaviti z nastavitvenim vijakom (1). S tem ponovno zagotovite pravilno delovanje ročice za plin.

PREVIDNO!

Nevarnost poškodbzaradi vrtljivih delovorodij!

Žicovode ponastavljajte la, kadar je motor izklopljen.
Delovanje preverjajte, kadar je kosa v ležečem položaju.

Nabrusite nož za nit

1. Rezilo odstranite s ščitnika.
2. Rezilo pritrdite v primež in nabrusite s plosko pilo.

Pilite le v eno smer!

Vžigalna svečka

1. Vžigalno svečko privijte z navorom 12-15 Nm.
2. Stikalo za vžigalne svečke postavite na svečko.

Razmik elektrod vžigalnih svečk

= 0,635 mm [0.025".

glej sliko 8

Nastavitev uplinjača

Uplinjač je iz delavnice optimalno nastavljen.

SKLADIŠČENJE

PREVIDNO!

Nevarnost požara in/ali eksplozije!

Naprave ne skladiščite ob odprtem ognju ali ob virih vročine.

Pred daljšim skladiščenjem (pozimi) spraznite bencinski rezervoar.
Bencinski rezervoar praznite le na odprtem.
Pustite, da se motor pred skladiščenjem shladi.

Koraki

1. Izpraznite rezervoar za gorivo.
2. Zaženite motor in ga pustite teči v prostem teku, dokler se ne ustavi.

3. Pustite, da se motor shladi.

4. Vžigalno svečko sprostite s ključem za svečke.

5. V zgorevalni prostor dolijte čajno žličko dvo-taktnega olja.
6. Za razdeljevanje olja v notranjosti motorja večkrat počasi potegnite vrv zaganjalnika.
7. Ponovno vstavite vžigalno svečko.
8. Napravo temeljito očistite in oskrbite.
9. Napravo skladiščite na hladnem, suhem prostoru.

PREVIDNO!

Nevarnost požara!

Stroja z natočenim gorivom ne hranite v stavbah, v katerih bencinske pare lahko pridejo v stik z odprtim ognjem ali iskrami!

PONOVNI ZAGON

1. Odstranite vžigalno svečko.
2. Vrv zaganjalnika na hitro potegnite, da odstranite preostalo olje iz zgorevalne komore.
3. Očistite vžigalno svečko, preverite razmik elektrod, po potrebi zamenjajte.
4. Napravo pripravite za delovanje.
5. Rezervoar napolnite s pravilno mešanico goriva in olja.

ODSTRANJEVANJE

Odsluženih naprav, baterij in akumulatorjev ne odlagajte med gospodinjske odpadke!

Embalaža, naprava in oprema so izdelani iz materialov, primernih za recikliranje.

Odstranjujte jih v skladu s predpisi.

POMOČ V PRIMERU MOTENJ

Motor se ne zažene	Napačen potek zagona	Upoštevajte navodilo za upor-abo
Motor se zažene, ampak ne teče naprej	Napačna pozicija ročice na choke	Ročico prestavite na RUN (obratovanje)
	Umazana, napačno nameščena ali napačna vžigalna svečka	Svečko očistite / nastavite ali zamenjajte
	Umazan filter za gorivo	Filter zamenjajte
Motor se zažene, ampak ne teče s polno zmogljivostjo.	Napačna pozicija ročice na choke	Ročico prestavite na RUN (obratovanje)

	Umazan zračni filter Filter očistite ali zamenjajte
Motor teče skokovito Umazana, napačno nameščena ali napačna vžigalna svečka	Svečko očistite / nastavite ali zamenjajte
Prekomerna količina dima Napačna mešanica goriva uporabite pravilno mešanico goriva

Pri motnjah, ki v tej tabeli niso navedene ali ki jih ne morete sami odpraviti, se obrnite na našo pristojno službo za stranke.

IZJAVA ES O SKLADNOSTI

S to izjavo potrjujemo, da je ta izdelek v predstavljeni izvedbi, skladen z usklajenimi direktivami EU, varnostnimi standardi EU in upoštevnimi standardi za tovrstne izdelke.

Izdelek Proizvajalec Pooblaščeni zastopnik

Motorna kosa, centrifugalna sklopkaTipiBC 4535 II

AL-KO Geräte GmbHIchenhauser Str. 14D-89359 Kötz

Anton EberleIchenhauser Str. 14D-89359 Kötz

Serijska številka Direktive EU Usklajene norme

G 230 2305	2006/42/EG	ISO 11806:2009-01
	2004/108/EG	ISO 14982:1998-09
Kötz, 01.06.2012	2000/14/EG (13)
	2002/88/EG

izmerjena: 109 dB(A)	2000 /14/EG Dodatek V
zagotovljena: 113 dB(A)

GARANCIJA

Garancija velja za napake na materialu ali napake pri izdelavi v okviru zakonsko določenih zastaralnih rokih; popravilo izvedemo po lastni presoji in izbiri s popravilom izdelka ali zamenjavo. Zastaralni roki se določajo po zakonih države, v kateri je bila kupljena naprava.

Naša garancija velja samo v primeru:

Upoštevanja teh navodil za uporabo
Pravilne uporabe
■ Uporabe originalnih nadomestnih delov

Garancije ne priznamo v primeru:

Če samovoljno popravljate napravo
V primeru nedovoljenih tehničnih sprememb na napravi
Pri nepravilni uporabi

■ Poškodbe lakiranja, posledice običajne obrabe
Obrabne dele, ki so na seznamu nadomestnih delov označeni v okvirju [xxx xxx (x)]
Motor z notranjim izgorevanjem (tu veljajo garancijska določila konkretnega proizvajalca motorja)

Garancijski čas se prične z datumom nakupa naprave, ki ga izvede končni uporabnik. Odločilen podatek je datum na računu. S to pojasnitvijo in originalnim računom se obrnite na vašega prodajalca ali na najbližje servisno mesto. S to pojasnitvijo ostanejo nedotakljive zakonske zahteve o napakah, ki se nanašajo na prodajalce v relaciji do kupca.

ORIGINALNIH UPUTA ZA UPORABU

Sadržaj

Uz ovaj priručnik.... 77

Opis proizvoda....77

Tehnički podaci.... 78

Sigurnosne napomene....78

Montaža....79

Goriva i razine tekućine.... 80

Puštanje u rad....80

Operacija....81

Održavanje i njega....82

Skladištenje.... 83

Pozor! Budite posebno oprezni pri ru- kovanju.

Pročitajte upute za uporabu prije puštanja u rad!

Nosite zaštitne naočale, kacigu, sluša- lice.

Nosite rukavice.

Nosite zaštitne cipele.
