Produkta veids	Zāles pļāvējs / krūmgriezis
Zīmols	AL-KO
Modelis	BC 4535 IIS Premium
Motora tips	2-taktu, gaiss dzesēts
Cilindra tilpums	42,7 cm³
Jauda	1,1 kW
Sausais svars	7,6 kg
Darba svars (bez degvielas)	9,0 kg
Tvertnes ietilpība	1,1 l
Aizdedze	Elektroniskā
Aizdedzes svece	L8RTC
Piedziņa	Centrbēdzes sajūgs
Rokturis	Rokturis "Bike"
Garantētais skaņas jaudas līmenis	113 dB
Skaņas spiediena līmenis	102 dB
Vibrācija (rokas-rokas)	≤ 15 m/s² (nenoteiktība K = 2,25 m/s²)
Griešanas diega diametrs	2,5 mm
Griešanas platums (diegs)	41 cm
Griešanas platums (asmens)	25 cm
Maksimālais motora apgriezienu skaits	9 500 apgr./min
Motora tukšgaitas apgriezieni	2 800 ± 150 apgr./min
Griešanas instrumenta apgriezieni	7 500 apgr./min
Iekļautie piederumi	Asmens (ref. 112405), diega galviņa (ref. 112406), plecu siksna (ref. 411705)
Degvielas maisījums	50:1 (benzīns/2-taktu eļļa)
Aizdedzes sveces elektrodu attālums	0,635 mm

Bieži uzdotie jautājumi - BC 4535 IIS Premium AL-KO

Kā iedarbināt aukstu dzinēju?

Iestatiet aizdedzes slēdzi uz Start, iestatiet palaišanas komandu uz CHOKE, nospiediet degvielas sūkni 10 reizes, pēc tam 3-4 reizes pavelciet palaišanas trosi, līdz dzinējs iedarbojas. Pēc tam pārslēdziet komandu uz RUN un velciet vēlreiz, līdz dzinējs pilnībā iedarbojas.

Kāda ir degvielas maisījuma proporcija?

Maisījumam jābūt 50:1 (50 tilpuma daļas benzīna uz 1 tilpuma daļu 2-taktu eļļas). Piemēram, 1 litrs benzīna ar 20 ml eļļas.

Kā pagarināt griešanas diegu?

Ļaujiet dzinējam darboties pilnā ātrumā un piesitiet diega galviņai pa zemi ar pārtraukumiem. Diegs automātiski pagarinās, un aizsargekrānā iebūvētais asmens to nogriež pareizajā garumā.

Kādi ir svarīgākie drošības pasākumi?

Vienmēr nēsājiet aizsargbrilles, ķiveri, ausu aizsargus, cimdus un slēgtus apavus. Turiet citas personas vismaz 15 metru attālumā. Nekad neizmantojiet ierīci alkohola vai medikamentu ietekmē.

Kā tīrīt gaisa filtru?

Noņemiet zvaigznes skrūvi un vāku, izņemiet gaisa filtru. Notīriet to ar ziepjūdeni (nevis benzīnu), ļaujiet nožūt, pēc tam uzstādiet atpakaļ apgrieztā secībā.

Kā uzglabāt ierīci ziemai?

Iztukšojiet degvielas tvertni ārā, darbiniet dzinēju līdz apstāšanās brīdim. Ļaujiet atdzist, izskrūvējiet aizdedzes sveci, iepiliniet tējkaroti 2-taktu eļļas cilindrā, lēnām pavelciet palaišanas trosi vairākas reizes, pēc tam atgrieziet sveci. Notīriet ierīci un uzglabājiet vēsā, sausā vietā.

Ko darīt, ja dzinējs neiedarbojas?

Pārbaudiet, vai palaišanas komanda ir uz RUN, nevis CHOKE. Notīriet vai nomainiet aizdedzes sveci, gaisa filtru vai degvielas filtru. Pārliecinieties, ka degvielas maisījums ir pareizs. Ja problēma turpinās, sazinieties ar klientu servisu.

Kā uzstādīt griešanas asmeni?

Noņemiet motora pārsega aizsardzību, izņemiet šķelttapu un atloku. Novietojiet asmeni uz piedziņas diska, uzlieciet uzmavu, pieskrūvējiet fiksācijas uzgriezni (uzmanību: kreisais vītne) un nostipriniet ar tapu. Izmantojiet sešstūra uzgriežņu atslēgu, lai noturētu vārpstu.

Kāds ir maksimālais dzinēja apgriezienu skaits?

Maksimālais dzinēja apgriezienu skaits ir 9 500 apgr./min. Griešanas instrumenta (naža) apgriezienu skaits ir 7 500 apgr./min.

Kā noregulēt Bowden troses, ja droselis nedarbojas pareizi?

Izslēdziet dzinēju, pēc tam izmantojiet regulēšanas skrūvi (1) uz Bowden troses. Pēc regulēšanas pārbaudiet darbību ar krūmgriezi novietotu uz zemes. Ja griešanas instruments neapstājas pēc droseļvārsta atlaišanas, noregulējiet skrūvi.

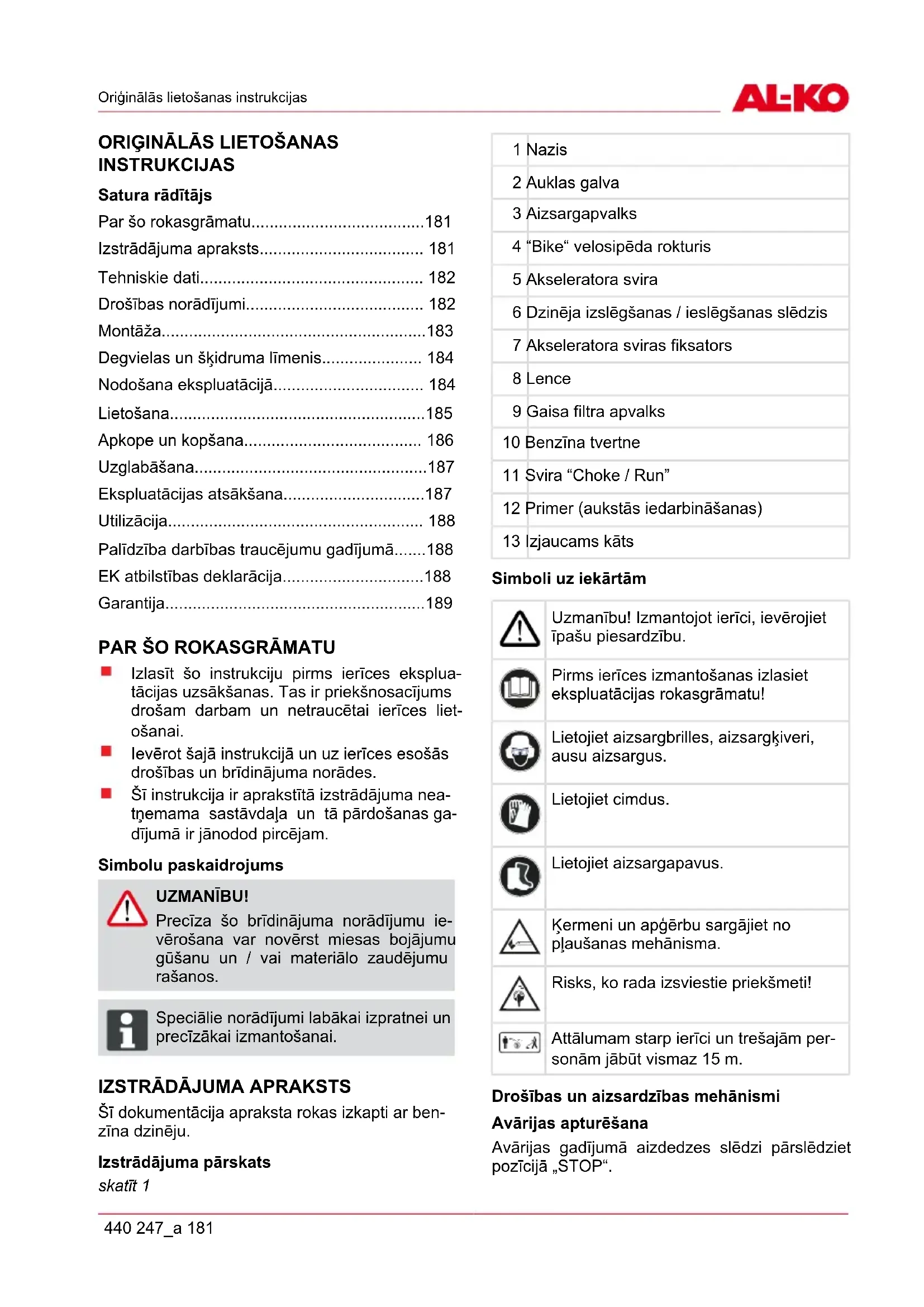

LIETOŠANAS INSTRUKCIJA BC 4535 IIS Premium AL-KO

Par šo rokasgrāmatu....181

Izstrādājuma apraksts.... 181

Tehniskie dati.... 182

Drošības norādījumi.... 182

Montāža....183

Degvielas un škidruma līmenis.... 184

Nodošana ekspluatācijā.... 184

Lietošana....185

Apkope un kopšana.... 186

Uzglabāšana....187

Ekspluatācijas atsākšana....187

Utilizācija.... 188

Palīdzība darbības traucējumu gadījumā.....188

EK atbilstības deklarācija....188

Garantija....189

PAR ŠO ROKASGRĀMATU

Izlasīt šo instrukciju pirms ierīces ekspluatācijas uzsākšanas. Tas ir priekšnosacījums drošam darbam un netraucētai ierīces lietošanai.
■ levērot šajā instrukcijā un uz ierīces esošās drošības un brīdinājuma norādes.
Šī instrukcija ir aprakstītā izstrādājuma neatņemama sastāvdaļa un tā pārdošanas gadījumā ir jānodod pircējam.

Simbolu paskaidrojums

UZMANIBU!

Precīza šo brīdinājuma norādījumu ie- vērošana var novērst miesas bojājumu gūšanu un / vai materiālo zaudējumu rašanos.

Speciālie norādījumi labākai izpratnei un precīzākai izmantošanai.

IZSTRĀDĀJUMA APRAKSTS

Šī dokumentācija apraksta rokas izkapti ar ben-zīna dzinēju.

Izstrādājuma pārskats

skatīt 1

1	Nazis
2	Auklas galva
3	Aizsargapvalks
4	“Bike” velosipēda rokturis
5	Akseleratora svira
6	Dzinēja izslēgšanas / ieslēgšanas slēdzis
7	Akseleratora sviras fiksators
8	Lence
9	Gaisa filtra apvalks
10	Benzīna tvertne
11	Svira “Choke / Run”
12	Primer (aukstās iedarbināšanas)
13	Izjaucams kāts

Simboli uz iekārtām

Uzmanību! Izmantojot ierīci, ievērojiet īpašu piesardzību.

Pirms ierīces izmantošanas izlasiet ekspluatācijas rokasgrāmatu!

Lietojiet aizsargbrilles, aizsargkiveri, ausu aizsargus.

Lietojiet cimdus.

Lietojiet aizsargapavus.

Kermeni un apgērbu sargājiet no plaušanas mehānisma.

Risks, ko rada izsviestie priekšmeti!

Attālumam starp ierīci un trešajām personām jābūt vismaz 15 m.

Drošības un aizsardzības mehānismi

Avārijas apturēšana

Avārijas gadījumā aizdedzes slēdzi pārslēdziet pozīcijā „STOP“.

Akmens lausku aizsargs

Pasargā lietotāju no aizsviestiem priekšmetiem. lebūvētais nazis īsina plaušanas auklu pieļauja-majā garumā.

UZMANIBU!

Risks traumas!

Drošības mehānismus un aizsargierīces nedrīkst deaktivizēt.

Izjaucams kāts

Izmantojot izjaucamo kātu, krūmgriezi var viegli samontēt, pēc plaušanas atkal izjaukt un kompakti glabāt saliktā veidā.

TEHNISKIE DATI

BC 4535 II

Dzinēja veids 2-taktu, gaisa dzesēšana
Darba apjoms 42,7 cm3
Jauda 1,1 kW
Sausais svars 7,6 kg
Darba masa bez ben-zīna	9,0 kg
Degvielas ietilpība 1,1 l
Aizdedze elektroniska
Aizdedzes svece L8RTC
Piedziņa Centrbēdzes spēka sajūgs
Rokturis „Bike“-rokturis

Skaņas jaudas līmenis	13 dB ± LpA 3 bdB
Skaņas spiediena līmenis	102 dB
Vibrācija ≤ 15 m/s	^2 Unsicher-heit K 2,25 m/s ^2
Auklas diametrs	2,5 mm
Auklas pļaušanas pla-tums	41 cm
Pļaušanas plātnes pļaušanas platums	25 cm
Maks. dzinēja apgriezi-enu skaits	9.500 apgr./min.
Dzinēja apgriezienu skaits tukšgaitā	2800 ± 150 apgr./min.
Darbarīka (naža) ap-griezienu skaits	7.500 apgr./min.

Piederums - naža plātne	Piederums - auklas galva Piederums - lence
preces Nr. 112405	preces Nr. 112406	preces Nr. 411705

DROŠĪBAS NORĀDĪJUMI

Izmantojiet ierīci tikai tad, ja tā ir tehniski ne-vainojamā stāvoklī.
Drošības un aizsargierīces neatslēgt
■ lerīci nedrīkst izmantot ar citiem plaušanas instrumentiem vai uzstādāmām ierīcēm.

Valkājiet mērķim atbilstošas darba drēbes:
- Garas bikses, cietus apavus, cimdus. - Aizsargkiveri, aizsargbrilles, ausu aiz-sargus.
Darba laikā ievērojiet stabilu pozīciju.
Nelietojiet ierīci, atrodoties alkohola, narkotisko vielu vai medikamentu iespaidā.
Darbinot ierīci, vienmēr turiet to abās rokās.

Gādājiet, lai rokturi būtu sausi un tīri.

Kermeni un apgērbu sargājiet no plaušanas mehānisma.

Nepieļaujiet citu personu atrašanos bīsta-majā zonā.

Nonemiet darba zonā esošos sveškermenus.

Gādājiet, lai aizsargs, auklas galva un dzinējs vienmēr būtu brīvi no plaušanas materiāla atlikumiem.

Atstājot iekārtu:

Izslēgt motoru

Nogaidīt griešanas instrumenta apstāšanos

Neatstājiet ierīci bez uzraudzības.

Bērni vai citas personas, kuras nav iepazin-ušās ar lietošanas instrukciju, iekārtu lietot nedrīkst

Pirms lietošanas pārbaudiet ierīci, vai visas skrūves, uzgriežni un tapas ir stingri nosti-prinātas.

Pirms ierīces vai naža transportēšanas vai glabāšanas vienmēr uzlieciet naža aizsargu.

MONTĀŽA

UZMANIBU!

lekārta darbam ir gatava tikai pēc pilnas montāžas.

Uzstādīšana „Bike“ velosipēda rokturis

skatīt 2

1. Gumijas manšeti (3) uzlieciet uz kāta.
2. Izmantojot četras skrūves ar seštūra ligzdu (1) nostipriniet apakšējo aizspiedni (2) un vidējo detaļu (4).
3. Roktura stieni (5) ievietojiet roktura stiprinājumā un nostipriniet, izmantojot augšējo aizspiedni (6) un četras skrūves ar seštūra ligzdu (7).

Aizsargapvalka uzstādīšana

skatīt 3

1. Metāla plāksnītes (2) ievietojiet zem aizsargapvalka (3).
2. Nofiksējiet uz roktura, izmantojot 4 skrūves (1).

Aizsargapvalkā iebūvētais nazis automātiski griež plaušanas auklu optimālajā garumā.

Roktura montāža

sk. 14. att.

1. lebīdiet apakšējo roktura daļu turētājā.
2. Nofiksējiet pogu.
3. Pieskrūvējiet turētāju.

Roktura montāža

sk. 11. att.

1. Paskrūvējiet valā nostiprinātājuzgriezni (a -1) un nedaudz izvelciet uz āru šķelttapu (a -2).
2. lelieciet apakšējo rokturi ar aizsargapvalku (a -3) augšējā rokturī.

⇒ Lieciet vadotnes gropi škelttapas pusē.

1. Atlaidiet škelttapu (b -1) un nostipriniet apakšējo rokturi ar nostiprinātājuzgriezni (b -2).

Roktura izjaukšana

sk. 11. att.

1. Paskrūvējiet valā nostiprinātājuzgriezni (c -1) un nedaudz izvelciet uz āru šķelttapu (c -2).
2. Iznemiet apakšējo rokturi ar aizsargapvalku (d -1) no augšējā roktura.

⇒ Krūmgriezi var kompakti glabāt saliktā veidā.

Naža uzstādīšana

skatīt 4

1. Mazāko plaušanas pus aizsargu demontējiet no aizsargapvalka.
2. Nonemiet škelttapu (8) un atloku (5).
3. Nazi uz dzenamā (4) diska novietojiet (2) tā, lai naža atvere atrastos precīzi uz dzenamā diska vadošā riņka.
4. Atloku (5) uzspraudiet uz naža tā, lai plakanā mala būtu vērsta pret nazi.
5. Pieskrūvējiet stiprinājuma uzgriezni (7) uz vadošās tapas (1). Šim nolūkam sešstūra ligzdas atslēgu (3) ievietojiet tai paredzētajā atverē, un pievelciet ar atslēgu.

→ Uzmanību! Kreisā vītne!

1. Uzgriezni nostipriniet ar škelttapu.

Auklas galvas uzstādīšana

skatīt 5

1. Noņemiet šķelttapu un atloku.
2. Seštūra ligzdas atslēgu (3) ievietojiet dzenamā diska atverē (2) un auklas galvu (4) uzskrūvējiet uz dzenošās vārpstas vadošās tapas (1).

→ Uzmanību! Kreisā vītne!

1. Dzenamo disku nofiksējiet ar sešstūra ligzdas atslēgu, lai pievilktu auklas galvu.

Pleca lences regulēšana

skatīt 10

1. Plecu svītras 1. pār kreiso plecu.
2. Aizvara āki iekabiniet cilpā.
3. Pārbaudiet pleca lences garumu, izdarot dažas šūpošanās kustības, neiedarbinot dzinēju.

Auklas plaušanas galvai vai nazim jāa- trodas paralēli zemei.

UZMANIBU!

Darba laikā vienmēr lietojiet pleca lenci. Pleca lenci iekabiniet tikai pēc dzinēja iedarbināšanas tukšgaitā.

DEGVIELAS UN ŠKIDRUMA LİMENIS

Drošība

BRĪDINĀJUMS!

Ugunsgrēka risks! Benzīns ir ātri uzlies-mojošs!

Benzīnu uzglabāt tikai tam paredzētās tvertnēs
Uzpildīt tikai brīvā dabā
Uzpildīšanas laikā nesmēkēt
Tvertnes aizslēgu neatvērt, ja motors darbojas vai ir karsts
Nomainīt bojātu tvertni vai tvertnes aizslēgu
Tvertnes vāku vienmēr cieši aizvērt
Ja ir iztecējis benzīns:

Motoru nepalaist
Novērst aizdedzes mēginājumus
lekārtu tīrīt

BRĪDINĀJUMS!

Motoram neļaut darboties slēgtās telpās. Saindēšanās risks!

Izmantojiet degvielu tikai attiecībā 50:1.

1. Benzīnu un 2 taktu prečzīmes ellu iepildiet at-bilstošā tvertnē saskaņā ar tabulu.

2. Abas daļas pamatīgi sajauciet.

Degvielas maisijuma attiecibu tabula

Jaukšanas process Benzīns Jauktā
		ella
50 daļas benzīna:1 daļa jauktās ellas2-taktu jauktā ella	1 l 20 ml
	3 l 60 ml
	5 l 100 ml

NODOŠANA EKSPLUATĀCIJĀ

UZMANIBU!

Pirms ekspluatācijas sākšanas vienmēr vizuāli pārbaudiet ierīci.

Ja griezējmehānisms un/vai stiprinājuma daļas ir valīgas, bojātas vai nodilušas, ierīci nedrīkst lietot.
- Trimmeri ar benzīna dzinēju vienmēr lietojiet ar aizsargu.
Vienmēr ievērot komplektā ietilpstošo motora ražotāja lietošanas pamācību
Griešana pirms lietošanas bojājumiem vai plaisas, nomainiet bojātas vai nolietotas de-talas ar oriğinālās rezerves daļas.

Palaist motoru

BRĪDINĀJUMS!

Motoram neļaut darboties slēgtās telpās. Saindēšanās risks!

Pirms iedarbināšanas plaušanas auklu saïsi-niet līdz 13 cm, lai nepārslogotu dzinēju.
levērojiet valstī spēkā esošos noteikumus at- tiecībā uz darba laiku.

Gaisa värsta pakāpes

|↘|	|↓|
CHOKE	RUN

Aukstā iedarbināšana

UZMANIBU!

Atsitienu risks!

Startera auklu vienmēr izvelciet taisni. Neļaujiet strauju atlēkt atpakal.

skatīt 7

1. Aizdedzes slēdzi novietojiet pozīcijā „Start“.
2. Akseleratora sviras fiksēšana.

a) „Lock off“ slēdzi (2) iespiediet uz iekšu. Pēc tam vienlaikus nospiediet aksele- ratora sviru (3) un akseleratora sviras blokētāju (4). b) Atlaidiet „Lock off“ slēdzi. Akselera- tora svira nofiksējas pozīcijā, kad dro- selvārsts ir atvērts līdz galam.

skatīt 6

1. Gaisa vārstu (1) novietojiet pozīcijā „CHOKE“.
2. 10 reizes nospiediet degvielas sūkni (2).
3. Startera auklu izvelciet taisni 3-4 reizes, līdz dzinējs dzirdami un īslaicīgi sāk darboties (notiek aizdedze).
4. Pēc dzinēja iedarbināšanas: gaisa vārstu novietojiet pozīcijā „RUN“.
5. Izvelciet startera auklu, līdz dzinējs sāk darboties.
6. Ja dzinējs nesāk darboties, atkārtojiet darbības no 1 līdz 7.

Karstā iedarbināšana

1. Aizdedzes slēdzi novietojiet pozīcijā „Start“.
2. Gaisa vārstu novietojiet pozīcijā „RUN“.
3. Akseleratora sviru nofiksējiet, kā aprakstīts punktā „Aukstā iedarbināšana“.
4. Startera auklu ătri pavelciet maksimāli 6 rei- zes.

→ dzinējs sāk darboties.

1. Akseleratora sviru turiet nospiestu līdz galam, līdz dzinējs sāk mierīgi darboties.

Dzinējs nesāk darboties

1. Gaisa vārstu novietojiet pozīcijā „RUN“.

2. Pavelciet startera auklu 5 reizes.

Ja dzinējs atkal nesāk darboties

1. Pagaidiet 5 minūtes un pēc tam vēlreiz pamēginiet ar nospiestu līdz galam akseleratora sviru.

LIETOŠANA

Apgriezšanas un plaušanas laikā ľaujiet dzinējam darboties lielākā apgriezienu skaita diapazonā.

Drošības norādījumi

UZMANIBU!

levērojiet drošības noteikumus un brīdinājumus, kas ietverti šajā dokumentācijā un redzami uz izstrādājuma.

UZMANIBU!

Ilgstoša darba laikā vibrācijas dēļ var rasties pirkstu, plaukstu vai plaukstas locītavu asinsvadu vai nervu sistēmas traucējumi. Var rasties ķermeņa daļu notirpšana, dūrēji, sāpes vai ādas izmaņas. Ja rodas atbilstošas pazīmes, vērsieties pie ārsta!

Auklas galvu nekad neturiet augstāk par celgalu, kad ierīce darbojas.
Nekad nestrādājiet uz gluda, slidena pakalna vai nokalnē.
Veicot plaušanas darbus nogāzē, vienmēr stāviet zemāk par plaušanas ierīci.
Nekad nelietojiet ierīci viegli uzliesmojošu šķidrumu vai gāzu tuvumā - sprādziena bīstamība un/vai ugunsgrēka bīstamība!
Pēc kontakta ar kādu svešķerneni:
Izslēdziet dzinēju.
Pārbaudiet, vai ierīcei nav bojājumu.
Personām, kuras nepārzina trimmera darbību, vajadzētu pavingrināties, kā ar to rīkoties, kad dzinējs ir izslēgts.

Atsitiena nepieļaušana

UZMANIBU!

Savainošanās risks ir nekontrolēta rÇvienu!

Nelietojiet nazi nekustīgu škēršļu tu- vumā.

Bieza vegetācija, jauni koki vai krūmāji var nobloket plaušanas plātni un to pilnīgi apstādināt.

Nepieļaujiet nobloķēšanos, ievērojot, kurā virzienā noliecas krūmāji un plaujot no pre-tējās puses.
Ja plaušanas laikā plaušanas plātne iekeras:
Nekavējoties apstādiniet dzinēju.
lerīci turiet augstumā, lai plaušanas plātne neatlēktu vai nesalūztu
lekērušos materiālu atgrūdiet nost.

Apgriežšana

1. Pârbaudiet teritoriju un nosakiet vajadzîgo plaušanas augstumu.
2. Auklas galvu vadiet un noturiet vajadzīgajā augstumā.
3. jiet ierīci, izdarot sirpjveida kustību, no vienas puses uz otru.
4. Auklas galvu pastāvīgi turiet paralēli zemei.

Zemā apgriežšana

1. lerīci mazliet ieslīpi vadiet uz priekšu, lai tā vir-zītos nelielā augstumā virs zemes.
2. Vienmēr veiciet apgriezšanu prom no kermena.

Apgriežšana pie žogiem un pamatiem

UZMANİBU!

Savainošanās risks ir nekontrolēta rÇvienu!

Nelietojiet nazi nekustīgu škēršlu tu- vumā.

1. Vadiet ierīci lēnām un uzmanīgi, neļaujot au- klai atsisties pret šķēršliem.

Apgriežšana apkārt koka stumbriem

1. lerīci vadiet uzmanīgi un lēnām apkārt koka stumbriem, lai plaušanas aukla neskartu koka mizu.
2. Apkārt koka stumbriem plaujiet no kreisās uz labo pusi.
3. Zāli un nezāles aizskariet ar auklas galu, un auklas galvu mazliet nolieciet uz priekšu.

Apgriezšana pie akmeņu mūriem, pama- tiem, kokiem palielina auklas nodilumu.

Plaušana

1. Auklas galvu nolieciet 30 grādu leŋkī uz labo pusi.
2. Rokturi novietojiet vajadzīgajā pozīcijā.

UZMANIBU!

Savainošanās risks/mantas bojājumi, ko rada aizsviestiepriekšmeti!

Aizvāciet svešķermeņus no darba zonas.

Plaušana ar nazi

Plaujot ar nazi, nazi vada no vienas puses uz otru pusi, izpildot horizontālu, lokveida kustību.

Pirms naža izmantošanas papildus ŋemiet vērā šāduspunktus:

Izmantojiet lenci.
Pārbaudiet, vai plaušanas plātne ir pareizi uzstādīta.
Valkājiet aizsargapgērbu un lietojiet acu aiz-sargu.
■ Neizmantojiet nezāļu plaušanas plātni, lai plautu krūmājus un jaunus kokus.

UZMANIBU!

Izmantojiet tikai oriğinālo nazi un piederumus! Neoriğinālās dajas var izraisīt savainojumus un ierīces darbības traucēju-mus!

Dzinēja izslēgšana

1. Atlaidiet akseleratora sviru un Jaujiet dzinējam darboties tukšgaitā.
2. Aizdedzes slēdzi pārslēdziet pozīcijā „STOP“.

UZMANIBU!

Savainošanās risks!

Dzinējs pēc izslēgšanas turpina kustēties pēc inerces.

Plaušanas auklas pagarināšana

1. Laujiet dzinējam darboties, kad droselvārsts ir atvērts līdz galam, un ar auklas galvu nospiediet pret zemi.
   ⇒ Aukla tiek automātiski pagarināta.

Nazis pie aizsarga īsina auklu pieļauja- majā garumā.

Aizsarga tīrīšana

1. Izslēdziet ierīci.
2. Uzmanīgi noņemiet plaušanas atlikumus, izmantojot skrūvgriezi vai tamlīdzīgu darbarīku.

Regulāri tīriet aizsargu, lai nepieļautu kāta caurules pārkaršanu.

APKOPE UN KOPŠANA

Gaisa filtrs

UZMANIBU!

Nekad nedarbiniet ierīci bez gaisa filtra. Regulāri tīriet gaisa filtru. Nomainiet bojātu filtru.

1. Atskrūvējiet zvaigžnveida skrūvi, nonemiet vāku un iznemiet gaisa filtru.
2. Gaisa filtru notīriet, izmantojot ziepes un ūdeni. Nelietojiet benzīnu!
3. Laujiet gaisa filtram nožut.
4. Uzstādiet gaisa filtru apgrieztā kārtībā.

Degvielas filtrs

UZMANIBU!

Nekad nedarbiniet ierīci bez degvielas filtra. Tā var izraisīt nopietnus dzinēja bojājumus.

1. Degvielas tvertnes vāciņu pilnīgi izņemiet.
2. Esošo degvielu iztukšojiet piemērotā tvertnē.
3. Ar stieples āki izvelciet filtru no degvielas tvertnes.
4. Iznemiet filtru, izpildot rotējošu kustību.
5. Nomainiet filtru.

Boudena kabelu iestatīšana

skatīt 9

Jūsu trimmera Boudena kabeli rūpnīcā ir iepriekš iestatīti. Ja velosipēda tipa roktura „Bike” novietojums tiek krasi mainīts, Boudena kabelis var tikt pagarināts un tādējādi var rasties gāzes sviras darbības traucējumi.

Ja trimmera griešanas mehānisms pēc droseles blokētāja palaišanas un atblokēšanas neapstājas, Boudena kabelis ir atkārtoti jāiestata, izmanto-jot iestatīšanas skrūvi (1). Pēc tam atkal tiek nodrošināta gāzes sviras pareiza darbība.

PIESARDZIBA!

Rotējošais griešanas mehānisms rada savainošanās risku!

Boudena kabelus drīkst pieregulēt vienīgi pie izslēgta motora.
Pārbaudiet darbību vienīgi tad, kad trimmeris atrodas guļus.

Auklas naža asināšana

1. Plaušanas nazi atbrīvojiet no aizsarga.
2. Plaušanas nazi iestipriniet skrūvspilēs un uz-asiniet ar plakanvīli.
   Vīlējiet tikai vienā virzienā!

Aizdedzes svece

1. Pievelciet aizdedzes sveci ar griezes momentu 12-15 Nm.
2. Aizdedzes sveces uzgali uzmauciet uz aizdedzes sveces.

Sprauga starp aizdedzes sveces elektrodiem = 0,635 mm [0.025".

skatīt 8

Karburatora regulējums

Karburators rūpnīcā ir optimāli noregulēts.

UZGLABĀŠANA

PIESARDZIBA!

Ugunsgrēka bīstamība vai sprādzien-abīstamība!

Neglabājiet ierīci atklātas liesmas vai karstuma avotu priekšā.

Pirms ilgākas glabāšanas (ziemas laikā) iztukšojiet benzīna tvertni.
Benzīna tvertni iztukšojiet tikai brīvā dabā.
Pirms glabāšanas laujiet dzinējam atdzist.

Darba soli

1. Iztukšojiet degvielas tvertni.
2. ledarbiniet dzinēju un ľaujiet tam darboties tukšgaitā, līdz tas apstājas.
3. Laujiet dzinējam atdzist.
4. Atskrūvējiet aizdedzes sveci, izmantojot aizdedzes sveces atslēgu.
5. Degkamerā iepildiet vienu tējkaroti 2 taktu ellas.
6. Lai sadalītu elļu dzinēja iekšpusē, vairākas reizes lēnām pavelciet startera auklu.
7. levietojiet atpakaj aizdedzes sveci.
8. Pamatīgi notīriet un apkopiet ierīci.
9. Glabājiet ierīci vēsā, sausā vietā.

PIESARDZIBA!

Ugunsgrēka bīstamība!

Ar degvielu uzpildītas ierīces neuzglabājiet ēkās, kurās benzīna tvaiki varētu nonākt saskarē ar uguni vai dzirkstelēm!

EKSPLUATĀCIJAS ATSĀKŠANA

1. Iznemiet aizdedzes sveci.
2. Ātri pavelciet startera auklu, lai atlikušo ellu izvāktu no degkameras.
3. Notīriet aizdedzes sveci, pārbaudiet spraugu starp elektrodiem, ja nepieciešams, nomai-niet.
4. Sagatavojiet ierīci izmantošanai.
5. Uzpildiet degvielas tvertni ar pareizo degvielas un ellas maisijumu.

UTILIZĀCIJA

Nokalpojušas iekārtas, baterijas un akumulatorus nedrīkst izmest sadzīves atkritumos!

lepakojums, iekārta un piederumi ir izgatavoti no otreiz pārstrādājamiem materiāliem un jānodod atbilstīgai utilizācijai.

PALĪDZĪBA DARBĪBAS TRAUCĒJUMU GADĪJUMĀ

PROBLĖMA IESPĖJAMAIS CĖLONIS LABOŠANA
Dzinėjs nesāk darboties Nepareizs iedarbināšanas pro-cess		levērojiet lietošanas instrukciju
Dzinėjs sāk darboties, taču neturpina darboties	Nepareiza sviras pozīcija "Choke"	Sviru novietojiet pozīcijā "RUN"
	Netīra, nepareizi noregulēta vai nepareiza aizdedzes svece	Notīriet/noregulējiet aizdedzes sveci vai nomainiet
	Netīrs degvielas filtrs Nomainiet filtru
darbojas ar pilnu jauduNepa-reiza sviras pozīcija "Choke"	Nepareiza sviras pozīcija "Choke"	Sviru novietojiet pozīcijā "RUN"Dzinėjs sāk i
	Netīrs gaisa filtrs Notīriet vai nomainiet filtru
Dzinėjs darbojas lėcienveidīgi Netīra, nepareizi noregulēta vai nepareiza aizdedzes svece		Notīriet/noregulējiet aizdedzes sveci vai nomainiet
Pārmērīgi daudz dūmu Nepareizs degvielas maisījums Izmantojiet pareizu degvielas maisījumu

Ja rodas traucējumi, kas nav minēti šajā tabulā, vai kurus jūs patstāvīgi nevarat novērst, lūdzam vērsties mūsu kompetentajā servisa dienestā.

EK ATBILSTĪBAS DEKLARĀCIJA

Ar šo mēs apliecinām, ka šis izstrādājums tādā izpildījumā, kādā tas ir nodots tirdzniecībā, atbilst saskaņoto ES-direktīvu, ES drošības standartu un ar izstrādājuma specifiku saistīto standartu prasībām.

Izstrādājums Ražotājs Pilnvarotais pārstāvis

Sērijas numurs ES direktīvas Saskaņotās tiesību normas

G 230 2305	2006/42/EG	ISO 11806:2009-01
	2004/108/EG	ISO 14982:1998-09
Kötz, 01.06.2012	2000/14/EG (13)
	2002/88/EG

Skañas jaudas līmenis

izmērītais: 109 dB(A)	2000 /14/EG pielikums V
garantētais: 113 dB(A)

GARANTIJA

Visas iekārtas materiāla vai ražošanas klūdas likumā noteiktajā noilguma periodā attiecībā uz prasībām par defektiem mēs novēršam atbilstoši mūsu izvēlei- salabojot vai nomainot pret citu. Noilgums tiek noteikts saskaņā ar tās valsts tiesībām, kurā iekārta iegādāta.

Mūsu garantija ir spēkā tikai:

ievērojot šo lietošanas instrukciju
lietpratīgas darbošanās gadījumā
izmantojot oriğinālās rezerves daļas

Garantija nav spēkā:

pašrocīgi veiktu remonta mēğinājumu gadījumā
pašrocīgi veiktu tehnisko izmaiņu gadījumā
noteikumiem neatbilstošas lietošanas gadījumā

Garantija sevī neietver:

Krāsas bojājumus, kuri ir saistāmi ar normālu nolietošanos
Dilstošas detaljas, kuras rezerves daļu sarakstā ir apzīmētas ar rāmi [xxx xxx(x)]
Iekšdedzes motorus (šeit spēkā ir attiecīgā motora ražotāja garantijas noteikumi)

Garantija stājas spēkā ar pirkumu, ko veic pirmais gala lietotājs. Noteicošais ir datums uz pirkuma dokumenta. Lūdzu, vērsieties ar šo paskaidrojumu un originālo pirkuma dokumentu pie Jūsu pārdevēja vai tuvākajā autorizētajā klientu apkalpošanas vietā. Ar šo paskaidrojumu likumā noteiktās pircēja defektu prasības pret pārdevēju netiek skartas.

INSTRUCTIUNI DE FOLOSIRE ORIGINALE

Continut
