MANUALE UTENTE DML811 MAKITA

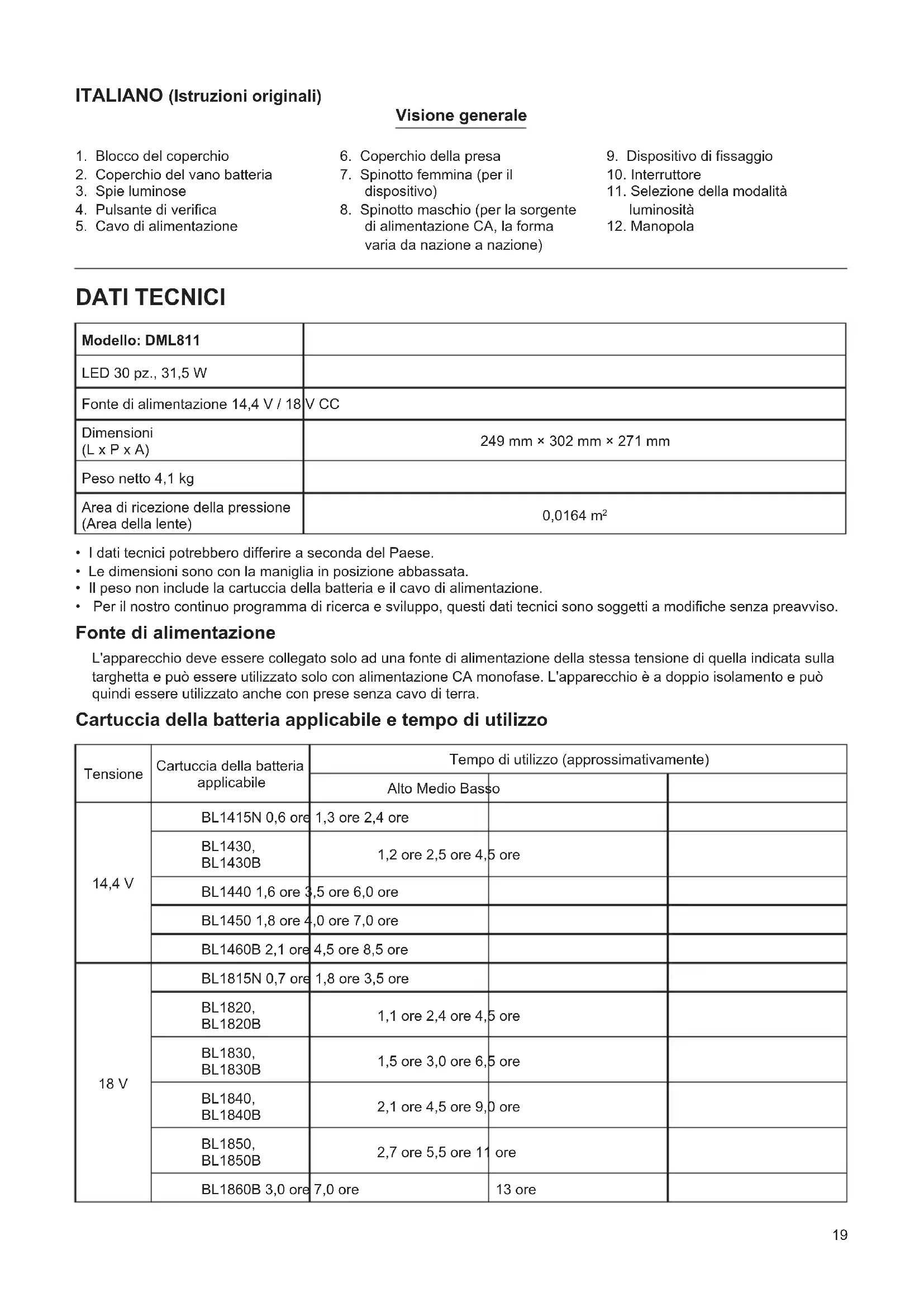

ITALIANO (Istruzioni originali)

Visione generale

1. Blocco del coperchio
2. Coperchio del vano batteria
3. Spie luminose
4. Pulsante di verifica

5. Cavo di alimentazione

6. Coperchio della presa

7. Spinotto femmina (per il dispositivo)

8. Spinotto maschio (per la sorgente di alimentazione CA, la forma varia da nazione a nazione)

9. Dispositivo di fissaggio

10. Interruftture
11. Selezione della modalità luminosità
12. Manopola

DATI TECHNICI

Modello: DML811
LED 30 pz., 31,5 W
Fonte di alimentazione 14,4 V / 18	V CC
Dimensioni (L x P x A)	249 mm × 302 mm × 271 mm
Peso netto 4,1 kg
Area di riscione della pressione (Area della lente)	0,0164 m²

• I dati tecnici potrebbero differire a seconda del Paese.
• Le dimensioni sono con la maniglia in posizione abbassata.
• Il peso non include la cartuccia della batteria e il cavo di alimentazione.
  Per il nostro continuo programma di ricerca e sviluppo, questi dati tecnici sono soggetti a modifiche alla preavviso.

Fonte di alimentazione

L'apparecchio deve essere collegato solo ad una fonte di alimentazione della stessa tensione di quale indica sulla targhetta e può essere utilizzato solo con alimentazione CA monofase. L'apparecchio è a doppio isolamento e può quando essere utilizzatoanche con prese nella cavo di terra.

Cartuccia della batteria applicabile e tempo di utilizzo

Tensione	Cartuccia della batteria applicabile	Tempo di utilizzo (approssimativamente)
		Alto Medio Basso
14,4 V	BL1415N 0,6 ore	1,3 ore 2,4 ore
	BL1430, BL1430B	1,2 ore 2,5 ore 4,5 ore
	BL1440 1,6 ore 3,5 ore 6,0 ore
	BL1450 1,8 ore 4,0 ore 7,0 ore
	BL1460B 2,1 ore	4,5 ore 8,5 ore
18 V	BL1815N 0,7 ore	1,8 ore 3,5 ore
	BL1820, BL1820B	1,1 ore 2,4 ore 4,5 ore
	BL1830, BL1830B	1,5 ore 3,0 ore 6,5 ore
	BL1840, BL1840B	2,1 ore 4,5 ore 9,0 ore
	BL1850, BL1850B	2,7 ore 5,5 ore 11 ore
	BL1860B 3,0 ore	7,0 ore	13 ore

• Alcune delle cartucce della batteria nell'elenco precedente potrebbero non essere disponibili a seconda della regione di residenza.
  I tempi di utilizzo potrebbero diferire a seconda del tipo di batteria, dello stato di carica e delle condizioni di utilizzo.

AVERTENZA: Utilizzato solo le cartucce della batteria sopracitate. L'uso di qualsiasi alla cartuccia della batteria potrebbe causare lesions personali e/o incendi.

Simboli

Di seguito sono riportati i symboli utilizzati per l'apparecchiatura. è necessario conoscerne il significato prima dell'uso.

• Leggere le istruzioni per l'uso

• Solo uso in interni per alimentazione CA; uso in interni ed esterni per alimentazione CC

• Solo per i paesi dell'UE Visto che sono presenti componenti pericolosi all'interno del dispositorio, i rifiuti di apparecchiature elettriche ed elettroniche, accumulatorati e batterie potrebbero causare un impatto negativo sull'ambiente e sulla salute della persona. Le apparecchiature elettriche ed elettroniche o le batterie non devono essere smaltite assieme ai rifiuti domestici! In linea con la Direttiva Europea relativa ai rifiuti di apparecchiature elettriche ed elettroniche, accumulatorati e batterie e rifiuti di accumulatorati e batterie, incluso il loro adattamento alle norme nazionali, per i rifiuti di apparecchiature elettriche, batterie e accumulatorati, il loro stoccaggio delve essere eseguito in maniera separata e devono essere consegnati presso un punto di raccolta分开ato addetto ai rifiuti urbani, agenda in accordo alle leggi sulla protezione ambientale.

Questo viene indicate atraverso il symbolo del bidone della spazzatura con una barra sulla posizionato sul dispositorio.

DOPPIO ISOLAMENTO

• Radiazione ottica (UV e IR). Ridurre al minimo l'esposizione degli occhi o della pelle.

• Non fissare la lampada in funzione.

• Usare una schermatura appropriata o una protezione per gli occhi.

• Prestare particolare cura e attenzione!

Non utilizzato l'apparecchio sotto la pioggia o in caso di neve quando si usa con l'alimentazione CA.

• IP65 per alimentazione CC; IP20 per alimentazione CA

IP

Nota

• Questo prodotto include una sorgente di luce con classe di efficienza energetica < E> .

AVVERTENZE DI SICUREZZA ISTRUZIONI DI SICUREZZA IMPORTANTI

AVVERTENZA: Quando si utilizes gli apparecchi, devono essere sempre seguite precauzioni di sicurezza di base per ridurre il rischio di incendio, scosse elettriche e lesioni personali, comprese nelle di seguito elicate:

LEGGERE TUTTE LE ISTRUZIONI.

1. Quando l'apparecchio non viene utilizzato, spegnerlo sempre e scollegare / rimuovere la cartuccia della batteria dall'apparecchio.
2. Non coprige l'apparecchio in funzione con stoffa o cartone, ecc. altrimenti si potrebbe incendiare.
3. Durante l'utilizzo dell'apparecchio con alimentazione CA, non uso in luoghi umidi o bagnati.
4. Non esporre l'apparecchio alla pioggia o alla neve.
   Non lavare mai in acqua.
5. Non utilizzato l'apparecchio in atmossere esplosee, ad esempio in presenza di liquidi, gas o polveri inflammabili.
6. Le spine dell'apparecchio devono essere del tipo corrispondente alla presa elettrica. Non modificare mai le spine in alcun modo. Non utilizzato spinotti adattatori di alcun genere con dispositivi collegati a massa (messa a terra). Spine non modificate e presa elettrica che siano del tipo corrispondente riducono il rischio di scosse elettriche.
7. Durante il funzionamento dell'apparecchio, evitare il contatto del corpo con superfici collegate a massa o messa a terra quali tubazioni, radiatori, forn i microonde e frigoriferi. Qualora il corpo dell'operatore sua collagenato a massa o messa a terra sussiste un maggior rischio di scosse elettriche.
8. Non sottoporre il cavo a utilizzi impropri. Non utilizzato mai il cavo per trasportare, tirare o scollegare dall'alimentazione l'apparecchio. Tenere il cavo lontano da fonti di calore, bordi affiliati o parti in movimento. Cavi danneggiati o attorcigliati incrementano il rischio di scosse elettriche.
9. Se il cavo flessibile esterno o il cavo di quello apparecchio per illuminazione è danneggiato, devese sostituito con un cavo speciale o un cavo disponibile esclusivamente presso il produttore o l'agente di servizio.
10. Non fissare direttamente la sorgente di luce.
11. Non maneggiare la spina con mano umida o unta.

12. Posizione sempre l'apparecchio su una superficie piana e stabile per evitare la caduta dell'apparecchio.

13. La sorgente di luce containuta in quello appearecchio per l'illuminazione deve essere sostituita solo dal produttore, dal suo agente di servizio o da persona qualificata analoga.

14. Non lasciare il cavo di alimentazione scollegato dall'apparecchio quando l'alimentazione viene fornita da una presa. Eseguire esta operazione potrebbe provocare una scossa elettrica.
15. Non consentire a nessun oggetto di coprire o ostruire le aperture di sfogo dell'apparecchio. Mantenere sempre pulita l'apertura di sfogo per il raffreddamento.

Uso e manutenzione del dispositivo a batterie

1. Prevenire il rischio di accensione accidentale. Assicurarsi che l'interruttore sia nella posizione di spegnimento prima di prendere o spostare l'apparecchio e prima di collegarlo alla batteria. Si sconsiglia di lasciare il dito posizionato sull'interruttore durante lo spostamento dell'apparecchio o di collegare l'alimentazione all'apparecchio con l'interruttore più accesso, dal momento checision potrebbe essere causa di incidenti.
2. Scollegare la batteria dall'apparecchio prima di effettuare eventuali regolazioni,ambiare gli accessori o conservare l'apparecchio. Tali misure di sicurezza preventive riducono il rischio di avvio accidentale dell'apparecchio.
3. Ricaricare solo con il caricabatterie specificato dal produttore. Un caricabatterie appropriato per un tipo di batteria potrebbe create un rischio di incendio, se utilizzato con un'altra batteria.
4. Utilizzare gli appearecchi solo con le batterie specificamente designate. L'uso di qualsiasi alla batteria potrebbe create un rischio di lesioni personali e incendi.
5. Quando la batteria non è in uso, tenerla lontana da altri oggetti metallici, quali graffette, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici, che potrebbero fare contatto tra i vari terminali. Il cortocircuito dei terminali della batteria può causare usstioni o incendi.
6. In condizioni di uso improprio, la batteria potrebbe emettere un liquido: evitare il contatto con tale liquido. Qualora si verificchi un contatto accidentale con il liquido, lavare abbondamente con acqua. Qualora il liquido entri in contatto con gli occhi, richiedereanche assistenza medica. Il liquido espulso alla batteria cui cause irritazioni o uszioni.
7. Non utilizzato la batteria o l'apparecchio se danneggiati o modificati. Batterie danneggiate o modificate potrebbero funzionare in modo imprevisto, provocando incendi, esplosioni o pericolo di lesioni.
8. Non esporre la batteria o l'apparecchio a fiamme o temperatura eccessiva. L'esposizione a fiamme o a temperature superiore a 130^ potrebbe provocare incendi.
9. Osservare tutte le istruzioni per la ricarica e non ricaricare la batteria o l'apparecchio a temperature non comprese nell'intervaldo specificato nelle istruzioni. Se la ricaricaiene eseguita in modo non corretto o a temperature non comprese nell'intervaldo specificato, la batteria potrebbe subire danni, con il seguente aumento del pericolo di incendi.

10. Far riparare da personale qualificato, che utilizzi esclusivamente parti di ricambio originali. In quello modo verrà preservata la sicurezza del prodotto.

11. Non modificare o tentare di riparare l'apparecchio o la batteria ad eccezione di quantoindicato nelle istruzioni per l'uso e la manutenzione.

Istruzioni di sicurezza importanti per la cartuccia della batteria

1. Prima di utilizzato la cartuccia della batteria, leggere tutte le istruzioni e le avventenze riportate (1) sul caricabatteria, (2) sulla batteria e (3) sul prodotto che utilizes la batteria.

2. Non smontare la cartuccia della batteria.

3. Qualora il tempo di utilizzo si riduca eccessivamente, interrompere immediatamente l'utilizzo dell'apparecchio. In caso contrario, si può incorrere nel rischio di surriscaldamento, possibili usioni e persino un'esplosione.

4. Qualora l'elettrolita entri in contatto con gli occhi, sciacquarli con acqua pulita e richiedere immediatamente assistenza medica. Questa eventualità cui causare la perdita della vista.

5. Non cortocircuitare la cartuccia della batteria: (1) Non toccare i terminali con alcun materiale conduttivo.

(2) Evitare di conservare la cartuccia della batteria in un contentatore insieme ad altri oggetti metallici quali chiodi, monete e sono via.
(3) Non esporre la cartuccia della batteria all'acqua o alla pioggia. Un cortocircuito della batteria cui causare un grande flusso di corrente, un surriscaldamento, possibili uszioni e persino un guasto.

1. Non conservare l'apparecchio e la cartuccia della batteria in ubicazioni in cui la temperature possa raggiungere o superare i 50^ (122°F).

2. Non incinerire la cartuccia della batteria\ anche qualora sa gravamente danneggiata o\ completamente esaurita. La cartuccia della batteria\ può esplodere se a contatto con il fuoco.

3. Fare attenuation a non far cadere e a non colpire a batteria.
4. Nonutilizzareunabatterydanneggiata.
5. Le batterie a ioni di litio contente sono soggetti ai requisiti del regolamento sul trasporto di merci pericolose (Dangerous Goods Legislation). Per trasporti commerciali, ad esempio da parte di terzi o spedizioniieri, è necessario osservare dei requisiti speciali sull'imballaggio e sull'etichetta. Per la preparazione dell'articolo da spedire, è richiesta la consulenza di un esperto in materiali pericolosi. Attenersianche alle normative nazionali, che potrebbero essere più dettagliate. Nastrare o coprire i contatti aperti e imballare la batteria in modo tale che non si possa muovere liberamente all'interno dell'imballaggio.
6. Quando si smaltisce la batteria, rimuoverla dall'utensile e smaltirla in un luogo sicuro. Attenersi alle normative locali relative allo smaltimento della batteria.
7. Utilizzare le batterie solo con i prodotti specificati da Makita. L'installazione delle batterie in prodotti non compatibili cui provocare incendi, calore eccessivo, esplosioni o perdite dell'elettrolito.
8. Se l'utensile non viene'utilizzato per un periodo prolongato, la batteria deve essere rimossa dall'utensile.

Suggerimenti per preservare la durata massima della batteria

1. Caricare la cartuccia della batteria prima che si scarichi completeness.

Smettere sempre di utilizzato l'apparecchio e caricare la cartuccia della batteria quando sinota che la potenza dell'apparecchio è diminuita.

1. Non ricaricare mai una cartuccia della batteria completamente carica. La sovraccarica riduce la vita utile della batteria.
2. Caricare la cartuccia della batteria a una temperatura ambiente compresa tra 10^ e 40^ (50°F - 104°F). Lasciar raffreddare una cartuccia della batteria prima di caricarla.
3. Caricare la cartuccia della batteria se non la si è utilizzata per un periodo di tempo prolongato (più di sei mesi).

Conservare tutte le avventenze e le istruzioni per riferimento futuro.

DESCRIZIONE FUNZIONALE

ATTENZIONE:

• Accertarsi sempre che l'apparecchio sia spento, scollegato dall'alimentazione e che la cartuccia della batteria sia stata rimossa prima di regolare o di controllare il funzionamento dell'apparecchio.

Utilizzo con batteria:

Installazione o rimozione della cartuccia della batteria

ATTENZIONE:

• Scollegare sempre l'apparecchio dall'alimentazione prima di installare o rimuovere la cartuccia della batteria.
• Utilizzare solo batterie originaliagliioni di litio Makita. L'utilizzo di batterie Makita non originali, o di batterie che siano state alterate, potrebbe risultare nello scoppio della batteria, causando incendi, lesioni personali e danni. Inoltre, ciò potrebbe invalidare la garanzia Makita per l'utensile e il caricabatterie Makita.
• Mantenere saldamente l'apparecchio e la batteria quando si intende installare o rimuovere la cartuccia della batteria.

Qualora non si mantengano saldamente l'apparecchio e la cartuccia della batteria, questi ultimi potrebbero scivolare dalle mani, con la possibilità di causare un danneggiamento dell'apparecchio e della cartuccia della batteria, nonché una lesione personale.
- Fare attentione a non intrappolare le dita tra l'apparecchio e la cartuccia della batteria al momento della ricarica della cartuccia della batteria edanche tra l'apparecchio e il coperchio della batteria quando si chiude il coperchio della batteria.

Per installare la cartuccia della batteria, sbloccare il coperchio e aprire il coperchio del vano batteria. (Fig. 1)

Inserire la cartuccia della batteria. Allineare l'appendice della batteria con la scanalatura nell'alloggiamento e farla scivolare in sede. Inserirla complemente fino al suo blocco in sede con un leggero scatto. Se è possibile vindere l'indicatore rosso sul dato superiore del pulsante, la batteria non è bloccata complemente. Quindi chiudere il coperchio della batteria. (Fig. 2)

Per rimuovere la cartuccia della batteria, farla scorrere via dall'utensile nelle si fa scorrere allo stesso tempo il pulsante sulla parte anteriore della cartuccia.

ATTENZIONE:

• Installare sempre la cartuccia della batteria completeness in posizione. In caso contrario, la batteria potrebbe cadere accidentallymente dall'apparecchio, causando lesioni personali all'operaatore o a chi gli è vicino.
• Non installare forzatamente la cartuccia della batteria. Qualora la batteria non si insertisce scorrendo agevolmente, vuol dire che non viene insertita correttamente.

Indicazione della capacité restante della batteria (Fig. 3)

(Solo per cartucce della batteria con l'indicatore)

Premere il pulsante di verifica sulla cartuccia della batteria in modo che venga individata la capacité restante della batteria. Le spie luminose si accendono per pochi secondi.

Spie luminose			Capacità restante
Accesa	Spenta	Lampeggiante
			da 75% a 100%
			da 50% a 75%
			da 25% a 50%
			da 0% a 25%
			Caricare la batteria.
			La batteria potrebbe non funzionare correttamente.

NOTA:

• A seconda delle condizioni d'uso e della temperatura ambiente, l'indicazione potrebbe essere leggermente diversa alla reale capacité.

L'utilizzo di batterie Makita non originali, o di batterie che siano state alterate, invaliderà la garanzia Makita per l'apparecchio e il caricabatterie Makita.

Utilizzo con alimentazione CA:

Quando si utilizes l'apparecchio con l'alimentazione CA, usare il cavo di alimentazione in dotazione con l'apparecchio. Lasciare inserto nell'apparecchio lo spinotto femmina e collegare a una presa quello maschio. (Fig. 4)

ATTENZIONE:

• Prima inseire completeness nll'apparecchio lo spinotto femmina, poi collegare a una presa quello maschio.
• Chiudere sempre il coperchio della presa saldamente quando il cavo di alimentazione non è inserito.

NOTA: L'alimentazione CA non ricarica la batteria inserta nell'apparecchio.

NOTA: Persino durante il funzionamento in alimentazione CC, l'apparecchio passa automaticamente all'alimentazione CA quando viene inserito il cavo di alimentazione.

Sistemazione del cavo di alimentazione:

Avvolgere il cavo di alimentazione saldamente sul supporto, quando fermare l'estremita del cavo con il dispositivo di fissaggio annesso. (Fig. 5)

Accensione della modalità di illuminazione e luminosità (Fig. 6)

1. Interruttore: Premere una volta l'interrottore, la luce si accende (alla stessa modalità di luminosità dell'ultima impostazione). Premere di nuovo l'interrottore, la luce si spegne.
2. Sezione della modalità luminosità: La sequenza della luminosità è la segunte: Modalità alta / modalità media / modalità Bassa / modalità alta per agli pressione quando la luce è accesa.

Sistema di protezione della batteria (Fig. 7)

L'apparecchio è dotato di un sistema di protezione della batteria per estendere la vita della batteria. Quando si riduce l'autonomia della batteria, le luci a LED si spengono tranne un LED come illustrato. Poi, dopo circa cinque o dieci minuti, ilsystema interrompe automaticamente l'alimentazione.

FUNZIONAMENTO

ATTENZIONE:

• Collocare sempre l'apparecchio su una superficie pianà e stabile. Altrimenti si potrebbe verificare un incidente di caduta.

Regolazione dell'angolo della luce (Fig. 8)

Allentare le manopole su ciascun lato. Regolare l'angolo della luce (il Campo di regolazione è 240^ ). Quindi avvitare di nuovo le manopole.

ATTENZIONE:

Fare attenzione a non intrappolare le dità nelle sì regola l'angolo della luce.

Utilizzo con treppiede (accessori opzionali)

ATTENZIONE:

• Leggere attendamente le istruzioni per l'uso degli accessori prima di utilizzarli con il faro.

E possible posizionare il faro sul treppiede per facilitarne il funzionamento. (Fig. 9)

ATTENZIONE:

• Prestare attenzione a non far cadere l'apparecchio quando lo si aggancia al treppiede.
• Posizione are il treppiede su una superficie piana e stabile per evitare la caduta.
• Allargare al massimo le gambe del treppiede.
  Non usare il treppiede se il vento è forte.
• Assicurarsi che l'apparecchio sia saldamente attaccato sul treppiede.
• Rimuovere l'apparecchio durante il trasporto del treppiede o quando siiegano le gambe del treppiede.
• Prestare attenzione a non far incastrare la mano nelle gambe del treppiede quando lo si chiude.

MANUTENZIONE

ATTENZIONE:

• Accertarsi sempre che l'apparecchio sa è spento, scollegato dall'alimentazione e che la cartuccia della batteria sa stà rimossa prima di provare a eseguire operazioni di ispezione o di manutenzione.
  Non usare mai benzina, benzina per smacchiare, diluenti, alcohol o simili. In caso contrario l'apparecchio potrebbe scolorirsi, deformarsi o danneggiarsi.

Solo gli interventi di manutenzione descriitti in quello manuale di istruzioni possono essere eseguiti dall'utente. Qualsiasi altro intervento deve essere condotto dai centri di assistenza autorizzati Makita.

Pulizia

ATTENZIONE:

Non lavare mai in acqua l'apparecchio.

Di tanto in tanto pulire l'esterno dell'apparecchio (corpo dell'apparecchio) con un panno inumidito con acqua saponata.

ACCESSORI OPZIONALI

ATTENZIONE:

• Si consigliano questi accessori o prolonghe per l'uso con l'apparecchio Makita specificato in quello manuale. L'utilizzo di qualsiasi altri accessori o prolonga potrebbe comportare il rischio di incidenti. Usare sostanto gli accessori o le prolonghe per lo scopo prefissato.

Per maggiori dettagli riguardo a quosti accessori, rivolgersi al centro di assistenza Makita locale.

• Batterie e caricabatterie originali Makita
  Treppiede [Codice: GM00002073]

NOTA:

• Alcuni articoli nella lista potrebbero essere inclusi nell'imballo dell'apparecchio come accessori standard. Potrebbero variate a seconda del Paese.
