MANUALE UTENTE DML807 MAKITA

IT Torcia LED a batteria Istruzioni per l'uso

ITALIANO
Descrizione dei componenti

1. Batteria	5. Pulsante di controllo	9. Gancio metallico
2. Pulsante di rilascio della batteria	6. Interruttore della luce	10. Interruttore di alimentazione USB
3. Indicatore rosso	7. LED principale (20 pz.)	11. Porta di alimentazione USB
4. Spie luminose	8. LED secondario (1 pz.)

CARATTERISTICHE TECNICHE

ModelloCaratteristiche principali		DML807
Tensione 14,4 V/18 V CC
LED		LED principale 0,5 W x 20 pz.
		LED secondario 2,0 W x 1 pz.
Alimentazione USB	Porta Tipo USB	A
	Tensione di uscita 5 V	CC
	Corrente di uscita 2,1	A
Durata in esercizio (circa)	Batteria standard	LED principale (20 pz.) quando acceso	LED principale (10 pz.) quando acceso	LED secondario (1 pz.) quando acceso
	BL1415 2,0 ore	4,0 ore 6,0 ore
	BL1415N 2,5 ore	5,0 ore	8,0 ore
	BL1430, BL1430B	4,0 ore 8,5 ore	13 ore
	BL1440 6,5 ore	13 ore	21 ore
	BL1450 8,0 ore	16 ore	25 ore
	BL1460B	9,0 ore 18 ore	28 ore
	BL1815 2,5 ore	5,5 ore 8,5 ore
	BL1815N 3,5 ore	6,5 ore 10 ore
	BL1820, BL1820B	4,5 ore 9,0 ore	14 ore
	BL1830, BL1830B	6,5 ore 12 ore	19 ore
	BL1840, BL1840B	9,0 ore 18 ore	28 ore
	BL1850, BL1850B	11 ore	23 ore	36 ore
	BL1860B 14 ore	28 ore	43 ore
Dimensioni (con BL1850B)	con il gancio aperto	L 414 mm x P 79 mm x A 155 mm
	con il gancio chiuso	L 361 mm x P 79 mm x A 121 mm
Peso (senza batteria)		0,42 kg

• Le caratteristiche tecniche qui riportate sono soggette a modifiche senza preavviso in virtù della nostra continua attività di ricerca e sviluppo.
• Nota: Le caratteristiche tecniche possono differire da paese a paese.
• Il tempo di funzionamento può variare in base al tipo di batteria e alle condizioni di utilizzo.

Simboli

Di seguito sono riportati i simboli utilizzati per

l'apparecchio.

È importante comprenderne il significato prima dell'uso.

Leggere il manuale di istruzioni.

Da utilizzare esclusivamente al chiuso

Radiazioni ottiche (UV e IR).

Minimizzare l'esposizione di occhi e pelle.

Non guardare direttamente la fonte

luminosa in funzione.

...... Utilizzare un'appropriata schermatura o protezione per gli occhi.

Prestare particolare cura e attenzione!

Cd Ni-MH Li-ion

Solo per le nazioni dell'EU

A causa della presenza di componenti pericolosi nelle apparecchiature, i rifiuti di apparecchiature elettriche ed elettroniche, accumulatori e batterie potrebbero produrre un impatto negativo sull'ambiente e sulla salute umana.

Non smaltire elettrodomestici elettrici ed elettronici o batterie insieme ai rifiuti domestici!

In conformità alla direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), sugli accumulatori e le batterie, nonché sui rifiuti di accumulatori e batterie, e al suo adattamento alle normative nazionali, i rifiuti di apparecchiature elettriche ed elettroniche, batterie e accumulatori vanno conservati separatamente e conferiti a un punto di raccolta separato per i rifiuti comunali, operando in conformità alle normative per la protezione dell'ambiente.

Tale requisito viene indicato mediante il simbolo del bidone della spazzatura con ruote barrato apposto sull'apparecchio.

ISTRUZIONI IMPORTANTI PER LA SICUREZZA

AVVERTENZA: Durante l'utilizzo di apparecchi elettrici di illuminazione, è necessario adottare misure di sicurezza basilari per ridurre il rischio di incendi, scosse elettriche e lesioni personali, come ad esempio:

LEGGERE TUTTE LE ISTRUZIONI.

ATTENZIONE:

1. Quando l'apparecchio di illuminazione non è in uso, scollegare/rimuovere la batteria.
2. Non coprire l'apparecchio di illuminazione acceso con abiti, cartone e così via, onde evitare il pericolo di incendi.
3. Non utilizzare l'apparecchio di illuminazione in presenza di umidità o acqua. Non esporre l'apparecchio di illuminazione a pioggia o neve. Non immergere in acqua.
4. Non utilizzare l'apparecchio di illuminazione in ambienti esplosivi, ad esempio in presenza di liquidi, gas o polveri infiammabili.
5. Non osservare direttamente la luce a LED o la fonte luminosa.

La lampadina è stata classificata come Gruppo di rischio 2.

a) La lampadina o il sistema di lampadine supera il Gruppo di Esenzione e il rischio relativo a chi visualizza dipende da come viene installato e utilizzato il prodotto dagli utenti;
b) Il rischio di radiazione ottica più restrittivo e gli altri rischi di radiazione ottica in eccesso del Gruppo di Esenzione.
c) Assemblaggio, installazione, manutenzione corretti e uso sicuro, compresi gli avvisi chiari riguardanti le precauzioni per evitare possibili esposizioni a radiazioni ottiche pericolose.
d) Consiglio sulle procedure operative sicure e sugli avvisi riguardanti le pratiche improprie ragionevolmente prevedibili, i malfunzionamenti e le modalità di guasto pericolose.

e) AVVISO: Questo prodotto emette UV e IR.
f) AVVERTENZA: Questo prodotto emette IR.
g) ATTENZIONE: Questo prodotto emette radiazioni ottiche potenzialmente pericolose.
h) Minimizzare l'esposizione di occhi e pelle. Utilizzare una schermatura appropriata.
i) Utilizzare un'appropriata schermatura o protezione per gli occhi.
j) Non osservare direttamente la lampadina in funzione. Potrebbe danneggiare la vista.
k) L'esposizione potrebbe danneggiare gli occhi o la pelle. Evitare l'esposizione degli occhi.

Sicurezza elettrica

1. Non inserire chiodi, fili, ecc. nella porta di alimentazione USB. In caso contrario, un corto circuito potrebbe provocare fumo e incendi.
2. Non collegare l'alimentazione alla porta USB. In caso contrario potrebbe scoppiare un incendio. La porta USB è utilizzabile soltanto per ricaricare dispositivi di tensione inferiore. Quando questi ultimi non sono in carica, posizionare sempre il coperchio sulla porta USB.

Uso e cura della batteria dell'apparecchio di illuminazione

1. Effettuare la ricarica esclusivamente con il caricabatterie specificato dal produttore. Un caricabatterie adatto per uno specifico tipo di batteria potrebbe provocare un pericolo di incendio se utilizzato con un'altra batteria.
2. Utilizzare l'apparecchio di illuminazione solo con le batterie specificate. L'uso di batterie diverse può far sorgere il rischio di infortuni o incendi.
3. La batteria, se non è in uso, deve essere tenuta lontana da altri oggetti in metallo quali graffette, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che possano stabilire un contatto tra un polo e l'altro. Un cortocircuito dei poli della batteria potrebbe causare ustioni o incendi.
4. L'uso improprio può provocare la fuoriuscita del liquido della batteria; evitare il contatto con tale liquido. In caso di contatto accidentale, sciacquare abbondantemente con acqua. Se il liquido entra in contatto con gli occhi, consultare un medico. Il liquido della batteria può causare irritazioni o ustioni.

ISTRUZIONI DI SICUREZZA IMPORTANTI PER LA BATTERIA

1. Prima di utilizzare la batteria, leggere tutte le istruzioni e gli avvisi di sicurezza relativi a (1) caricabatterie, (2) batteria e (3) prodotto alimentato a batteria.
2. Non smontare la batteria.
3. Se il tempo di funzionamento diventa eccessivamente breve, interrompere immediatamente l'uso. Potrebbero verificarsi surriscaldamenti, ustioni o esplosioni.
4. In caso di contatto dell'elettrolita con gli occhi, sciacquare con acqua fresca e consultare immediatamente un medico. Potrebbero verificarsi danni permanenti alla vista.
5. Non cortocircuitare la batteria: (1) Non toccare i poli con materiali conduttori.

(2) Evitare di conservare la batteria in un contenitore con altri oggetti metallici come chiodi, monete, ecc.
(3) Non esporre la batteria all'acqua o alla pioggia. Un cortocircuito della batteria può causare un elevato flusso di corrente con conseguenti surriscaldamenti, possibili ustioni e persino guasti.

1. Non conservare l'apparecchio di illuminazione e la batteria in ambienti in cui la temperatura possa raggiungere o superare i 50°C.
2. Non smaltire la batteria nel fuoco, anche se gravemente danneggiata o del tutto esausta. Se esposta al fuoco, la batteria può esplodere.
3. Non far cadere né colpire la batteria.
4. Non utilizzare batterie danneggiate.
5. Osservare le normative locali sullo smaltimento delle batterie.
6. Le batterie agli ioni di litio contenute nel dispositivo sono soggette ai requisiti di legge relativi a merci pericolose. Per il trasporto commerciale, ad esempio da parte di terzi o di spedizionieri, si devono osservare requisiti speciali di imballaggio ed etichettatura. Durante la preparazione dell'articolo da spedire, è necessario consultare un esperto di materiali pericolosi. Si prega di osservare anche eventuali norme nazionali maggiormente dettagliate. Applicare del nastro adesivo sui contatti aperti e imballare la batteria in modo tale che non possa muoversi all'interno dell'imballaggio.

ATTENZIONE:

- Utilizzare esclusivamente batterie originali Makita. L'utilizzo di batterie non originali Makita o di batterie modificate potrebbe dare luogo all'esplosione della batteria, con conseguenti incendi, lesioni personali e danni. Inoltre, tale utilizzo determina l'annullamento della garanzia Makita per l'utensile e il caricabatterie Makita.

Suggerimenti per prolungare la durata della batteria

1. Caricare la batteria prima che sia completamente scarica. Interrompere il lavoro e caricare la batteria se si nota una diminuzione di potenza dell'apparecchio di illuminazione.
2. Non ricaricare una batteria completamente carica. Una ricarica eccessiva riduce la vita utile della batteria.
3. Caricare la batteria a una temperatura ambiente compresa tra 10°C e 40°C. Attendere il raffreddamento della batteria prima di caricarla.
4. Caricare la batteria qualora non venga utilizzata per un lungo periodo (superiore a sei mesi).

Conservare tutte le avvertenze e le istruzioni per consultarle in futuro.

DESCRIZIONE FUNZIONALE

Inserimento o rimozione della batteria (Fig. 1)

ATTENZIONE:

• Spegnere sempre l'apparecchio di illuminazione prima di inserire o rimuovere la batteria.
• Tenere saldamente l'apparecchio di illuminazione e la batteria durante l'inserimento o la rimozione della batteria stessa. In caso contrario potrebbero scivolare dalle mani, causando danni all'apparecchio di illuminazione e alla batteria o lesioni personali.
  Per rimuovere la batteria, è sufficiente estrarla dall'apparecchio di illuminazione facendo scorrere il pulsante sulla parte anteriore della batteria. Per inserire la batteria, allineare la linguetta sulla batteria con la scanalatura nell'alloggiamento e farla scorrere in posizione. Inserirla a fondo fino a bloccarla in posizione con uno scatto. Se sul lato superiore del pulsante è visibile l'indicatore rosso, la batteria non è completamente inserita.

ATTENZIONE:

• Inserire sempre a fondo la batteria, fino alla scomparsa dell'indicatore rosso. In caso contrario, la batteria potrebbe fuoriuscire accidentalmente dall'apparecchio di illuminazione, provocando danni all'operatore o a eventuali osservatori.
• Non forzare l'inserimento della batteria. Se la batteria non scorre agevolmente, significa che la manovra di inserimento non è corretta.

Indicazione della capacità residua della batteria (Fig. 2)

(Solo per batterie il cui codice modello termina con "B"). Premere il pulsante di controllo sulla batteria per visualizzare la capacità residua della batteria. Le spie luminose si illuminano per qualche secondo.

Spie luminose			Capacità residua
Accesa Spenta Lampeggiante
			Dal 75% al 100%
			Dal 50% al 75%
			Dal 25% al 50%
			Dal 0% al 25%
			Caricare la batteria.
			Probabile malfunzionamento della batteria.

NOTA:

- Il valore indicato potrebbe variare leggermente dalla capacità effettiva in base alle condizioni di utilizzo e alla temperatura ambientale.

Funzionamento dell'interruttore della luce (Fig. 3)

ATTENZIONE:

- Non osservare direttamente la luce a LED o la fonte luminosa.

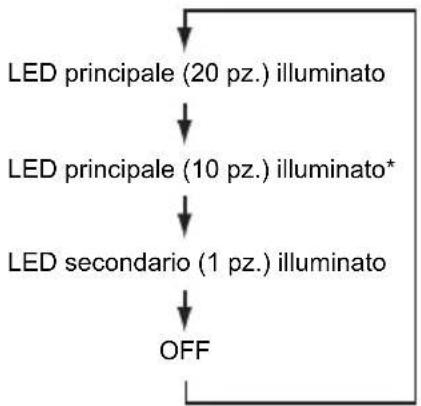

Per cambiare la modalità, premere l'interruttore della luce come indicato di seguito.

* I LED delle due righe sul lato opposto all'interruttore della luce si illuminano.

Gancio metallico (Fig. 4)

Sollevare il gancio metallico in alto prima di utilizzarlo. Il gancio può essere ruotato di 360° e rimosso.

Collegamento di dispositivi USB (Fig. 5)

ATTENZIONE:

- Collegare esclusivamente dispositivi compatibili con la porta di alimentazione USB. In caso contrario, potrebbero verificarsi problemi di funzionamento del vano batteria.

Questo apparecchio di illuminazione (con la batteria) può funzionare come alimentazione esterna per i dispositivi USB.

Aprire il coperchio e collegare il cavo USB (non in dotazione) alla porta di alimentazione del vano batteria. Successivamente, collegare l'altra estremità del cavo al dispositivo.

Premere l'interruttore di alimentazione USB. L'interruttore si accende in verde e la porta di alimentazione USB (con la batteria) avvia un'alimentazione 5 V CC, 2,1 A.

Premere nuovamente l'interruttore di alimentazione USB per interrompere l'alimentazione di corrente.

NOTA:

• Prima di collegare il dispositivo USB all'apparecchio di illuminazione (con la batteria), eseguire sempre il backup dei dati del dispositivo USB. In caso contrario, i dati potrebbero andare persi senza possibilità di recupero.
• L'apparecchio di illuminazione potrebbe non essere in grado di fornire alimentazione ad alcuni dispositivi USB.
• Quando non è in uso o dopo il caricamento, rimuovere il cavo USB e chiudere il coperchio.
• Per risparmiare la carica della batteria, l'interruttore di alimentazione USB si spegnerà in automatico se: sono passati 30 minuti dalla fine dell'alimentazione; oppure, non c'è alimentazione per 30 minuti.
• Se la batteria restante diminuisce, l'interruttore di alimentazione USB si spegne e l'alimentazione si

interrompe al fine di evitare l'eccessivo scaricamento della batteria. In tal caso, caricare la batteria o sostituirla con una nuova.

MANUTENZIONE

Per garantire la sicurezza e l'affidabilità del prodotto, le riparazioni e la manutenzione devono essere effettuate presso un centro assistenza autorizzato Makita.

ATTENZIONE:

- Evitare assolutamente di usare benzina, diluenti, solventi, alcol o sostanze simili. In caso contrario, potrebbero verificarsi scoloriture, deformazioni o incrinature.

ACCESSORI OPZIONALI

ATTENZIONE:

Gli accessori riportati di seguito sono quelli consigliati per l'uso con l'apparecchio di illuminazione Makita descritto in questo manuale. L'uso di qualsiasi altro accessorio potrebbe provocare danni alle persone. Gli accessori devono essere utilizzati esclusivamente per lo scopo per cui sono previsti e con le modalità d'uso appropriate.

• Tracolla
• Batteria e caricabatterie originali Makita

NOTA:

- Alcuni degli accessori elencati potrebbero essere inclusi nella confezione dell'apparecchio di illuminazione come accessori standard. Gli accessori standard possono differire da Paese a Paese.

Gruppo di Rischio 2

ATTENZIONE! Possibile rischio di radiazioni ottiche emessa da questo prodotto. Non fissare la lampada in funzione. Potrebbe

danneggiare gli occhi.

Prodotto testato contro EN 62471
