MANUALE UTENTE ML007G MAKITA

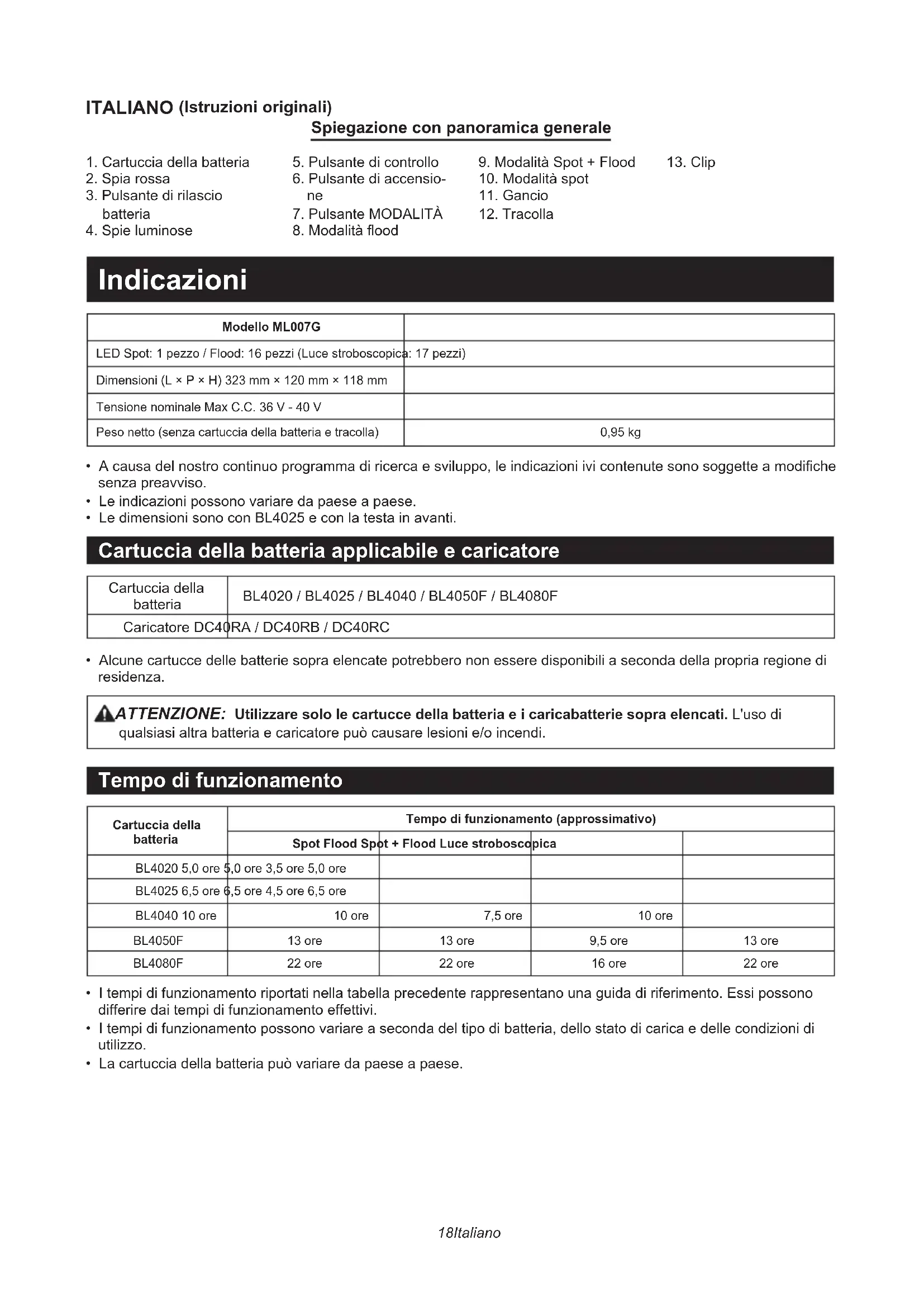

Torcia a batteria ISTRUZIONI PER L’USO

1. Cartuccia della batteria

3. Pulsante di rilascio

5. Pulsante di controllo

6. Pulsante di accensio-

9. Modalità Spot + Flood

Indicazioni Modello ML007GLED Spot: 1 pezzo / Flood: 16 pezzi (Luce stroboscopica: 17 pezzi)Dimensioni (L × P × H) 323 mm × 120 mm × 118 mmTensione nominale Max C.C. 36 V - 40 VPeso netto (senza cartuccia della batteria e tracolla)0,95 kg

• A causa del nostro continuo programma di ricerca e sviluppo, le indicazioni ivi contenute sono soggette a modifiche senza preavviso.

• Le indicazioni possono variare da paese a paese.

• Le dimensioni sono con BL4025 e con la testa in avanti. Cartuccia della batteria applicabile e caricatore Cartuccia della batteria BL4020 / BL4025 / BL4040 / BL4050F / BL4080F Caricatore DC40RA / DC40RB / DC40RC

• Alcune cartucce delle batterie sopra elencate potrebbero non essere disponibili a seconda della propria regione di residenza. ATTENZIONE: Utilizzare solo le cartucce della batteria e i caricabatterie sopra elencati. L'uso di qualsiasi altra batteria e caricatore può causare lesioni e/o incendi. Tempo di funzionamento Cartuccia della batteriaTempo di funzionamento (approssimativo)Spot Flood Spot + Flood Luce stroboscopicaBL4020 5,0 ore 5,0 ore 3,5 ore 5,0 oreBL4025 6,5 ore 6,5 ore 4,5 ore 6,5 oreBL4040 10 ore 10 ore 7,5 ore 10 ore BL4050F 13 ore 13 ore 9,5 ore 13 ore BL4080F 22 ore 22 ore 16 ore 22 ore

• I tempi di funzionamento riportati nella tabella precedente rappresentano una guida di riferimento. Essi possono differire dai tempi di funzionamento effettivi.

• I tempi di funzionamento possono variare a seconda del tipo di batteria, dello stato di carica e delle condizioni di utilizzo.

• La cartuccia della batteria può variare da paese a paese.19 Italiano Simboli Di seguito sono riportati i simboli utilizzati per l'apparecchiatura. Assicurarsi di averne compreso il significato prima dell'uso.

• Leggere il manuale di istruzioni

• Solo per utilizzo in interni Ni-MHLi-ion
• Solo per i paesi dell'UE Per la presenza di componenti pericolosi all’interno del dispositivo, gli scarti di apparecchiature elettriche ed elettroniche, accumulatori e batterie possono avere un negativo impatto sull'ambiente e la salute degli esseri umani. Non si devono smaltire gli apparecchi elettrici ed elettronici o batterie insieme ai rifiuti domestici! In linea con la Direttiva europea relativa ai rifiuti di apparecchiature elettriche ed elettroniche, accumulatori e batterie e scarti di accumulatori e batterie, e il loro adeguamento alla legislazione nazionale, gli scarti di apparecchiature elettriche, batterie e accumulatori devono essere stoccati in maniera separata e devono essere consegnati ad un punto di raccolta separato per i rifiuti urbani, rispettando la legge legata alla tutela dell’ambiente. Questo è indicato attraverso il simbolo del cassonetto con una barra che è posizionato sull’apparecchiatura.

• Radiazioni ottiche (UV e IR). Ridurre al minimo l'esposizione agli occhi o alla pelle.

• Non fissare la lampada operatoria.

• Utilizzare una schermatura appropriata o una protezione per gli occhi.

• Prestare particolare attenzione! AVVERTENZE DI SICUREZZA ISTRUZIONI IMPORTANTI

RELATIVE ALLA SICUREZZA

ATTENZIONE: Per ridurre il rischio di incendi, scosse elettriche e lesioni personali, quando si usano utensili elettrici si devono sempre seguire precauzioni di sicurezza di base, comprese le seguenti: LEGGERE TUTTE LE ISTRUZIONI.

Non guardare direttamente la luce o non puntare la luce verso gli occhi. Gli occhi possono esserne danneggiati.

2. Non coprire la lampada con panno, cartone, ecc. Ciò

potrebbe provocare la formazione di una fiamma.

3. L’apparecchio non è impermeabile. Non utilizzarlo in

ambienti umidi o al bagnato. Proteggere l'apparecchio da pioggia o neve. Non lavarlo in acqua.

4. Non toccare l'interno dell’apparecchio pinzette,

strumenti metallici, ecc.

5. Quando l'apparecchio non è in uso, spegnere sempre

e rimuovere la batteria dall'apparecchio.

Non fare cadere l’apparecchio, non esporlo a urti, ecc.

Informazioni di sicurezza per apparecchi portatili a batteria.

Lo smaltimento delle batterie deve essere conforme alle normative locali sullo lo smaltimento dei materiali pericolosi.

• Non bruciare la batteria.

8. Informazioni supplementari per gli apparecchi di

La sorgente luminosa di questo apparecchio di illuminazione non può essere sostituita; quando la sorgente luminosa arriva alla fine del suo ciclo di utilizzo, l'intero apparecchio di illuminazione deve essere sostituito.

9. Utilizzo e manutenzione dell’utensile a batteria.

ATTENZIONE: Leggere tutte le avvertenze di sicurezza e le istruzioni. L'inosservanza delle avvertenze e delle istruzioni può causare scosse elettriche, incendi e/o gravi lesioni.

Evitare l'avviamento accidentale. Accertarsi che l'interruttore sia in posizione off prima di collegare il pacco batteria, prelevare o trasportare l'apparecchio. Il trasporto dell'apparecchio con il dito sull'interruttore o dell'apparecchio energizzante che ha l'interruttore acceso, è indice di incidenti.

Scollegare il pacco batteria dall'apparecchio prima di effettuare regolazioni, cambiare gli accessori o riporre l'apparecchio. Tali misure di sicurezza preventive riducono il rischio di avviamento accidentale dell'apparecchio.

• Ricaricare solo con il caricabatterie specificato dal produttore. Un caricabatterie adatto ad un tipo di batteria può creare il rischio di incendio se utilizzato con un altro tipo di batteria.

• Utilizzare gli apparecchi solo con i pacchi batterie appositamente predisposti. L'uso di altri pacchi batteria può creare un rischio di lesioni e di incendio.

• Quando il pacco batteria non viene utilizzato, tenerlo lontano da altri oggetti metallici, come graffette, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici, che possono effettuare un collegamento da un terminale all'altro. Il cortocircuito tra i terminali della batteria può causare ustioni o incendi.20 Italiano

In condizioni abusive, il liquido può essere espulso dalla batteria; evitare il contatto. In caso di contatto accidentale, sciacquare con acqua. Se il liquido entra in contatto con gli occhi, consultare inoltre un medico. Il liquido espulso dalla batteria può causare irritazione o ustioni.

Non utilizzare batterie o apparecchi danneggiati o modificati. Batterie danneggiate o modificate possono presentare un comportamento imprevedibile con conseguente rischio di incendio, esplosione o rischio di lesioni.

• Non esporre un pacco batterie o un apparecchio al fuoco o a temperature eccessive. L'esposizione al fuoco o a temperature superiori a 130 °C (265 °F), può causare esplosione.

• Seguire tutte le istruzioni di carica e non caricare il pacco batteria o l'apparecchio al di fuori dell'intervallo di temperatura specificato nelle istruzioni. Una carica impropria o a temperature al di fuori dell'intervallo di temperatura specificato può danneggiare la batteria e aumentare il rischio di incendio.

• Far eseguire la manutenzione da un riparatore qualificato utilizzando solo pezzi di ricambio identici. In questo modo si garantisce il mantenimento della sicurezza del prodotto.

• Non modificare o tentare di riparare l'apparecchio o il pacco batteria se non come indicato nelle istruzioni per l'uso e la manutenzione. Importanti istruzioni di sicurezza per la cartuccia della batteria

• Prima di utilizzare la cartuccia della batteria, leggere tutte le istruzioni e i segni di attenzione (1) sul caricabatterie, (2) sulla batteria e (3) sul prodotto che utilizza la batteria.

• Non smontare o manomettere la cartuccia della batteria. Può provocare un incendio, un calore eccessivo o un'esplosione.

Se il tempo di funzionamento si è ridotto eccessivamente, interrompere immediatamente l’utilizzo Ciò può comportare il rischio di surriscaldamento, possibili ustioni e persino un'esplosione.

• Se l'elettrolito entra negli occhi, sciacquarli con acqua pulita e consultare immediatamente un medico. Ciò può comportare la perdita della vista.

Non causare il cortocircuito della cartuccia della batteria. (1) Non toccare i terminali con materiale da conduzione. (2) Evitare di conservare la batteria in un contenitore con altri oggetti metallici come chiodi, monete, ecc. (3) Non esporre la batteria all'acqua o alla pioggia. Un cortocircuito della batteria può causare un grande flusso di corrente, surriscaldamento, possibili ustioni e persino un guasto.

Non conservare e usare l’apparecchio e la cartuccia della batteria in luoghi dove la temperatura può raggiungere o superare i 50 °C (122 °F).

• Non incenerire la batteria anche se gravemente danneggiata o completamente esaurita. La batteria può esplodere in caso di incendio.

• Non inchiodare, tagliare, frantumare, schiacciare, lanciare, far cadere la cartuccia della batteria o colpire la cartuccia della batteria con un oggetto duro. Ciò può provocare un incendio, un calore eccessivo o un'esplosione.

• Non utilizzare una batteria danneggiata.

Le batterie agli ioni di litio sono soggette ai requisiti della legislazione sulle merci pericolose. Per i trasporti commerciali, ad esempio da parte di terzi, spedizionieri, devono essere rispettati i requisiti speciali per l'imballaggio e l'etichettatura. Per la preparazione dell'articolo da spedire è necessario consultare un esperto di materiali pericolosi. Si prega di osservare anche le eventuali disposizioni nazionali più dettagliate. Coprire con un nastro adesivo i contatti scoperti e imballare la batteria in modo tale che non possa muoversi nell'imballaggio.

Quando viene smaltita la cartuccia della batteria, toglierla dall'apparecchio e gettarla in un luogo sicuro. Seguire le normative locali relative allo smaltimento della batteria.

• Utilizzare le batterie solo con i prodotti indicatii da Makita. L'installazione delle batterie su prodotti non conformi può provocare incendi, eccessivo calore, esplosione o perdita di elettrolita.

Se l'utensile non viene utilizzato per un lungo periodo di tempo, la batteria deve essere rimossa dall'utensile.

• Durante e dopo l'uso, la cartuccia della batteria può assumere calore che può causare ustioni o ustioni a bassa temperatura. Prestare attenzione alla manipolazione delle cartucce a batteria calda.

• Non toccare il terminale dell'utensile subito dopo l'uso perché potrebbe diventare abbastanza caldo da causare ustioni.

Non lasciare che schegge, polvere o sporcizia si incastrino nei terminali, nei fori e nelle scanalature della cartuccia della batteria. Ciò può comportare prestazioni scadenti o il guasto dell'utensile o della cartuccia della batteria.

• A meno che l'utensile non supporti l'uso in prossimità di linee elettriche ad alta tensione, non utilizzare la cartuccia della batteria in prossimità di linee elettriche ad alta tensione. Ciò può comportare malfunzionamenti o il guasto dell'utensile o della cartuccia della batteria.

• Tenere la batteria lontano dai bambini.

CONSERVARE LE PRESENTI

ISTRUZIONI. AVVERTENZA: Utilizzare solo batterie originali Makita. L'uso di batterie non originali Makita, o di batterie che sono state alterate, può provocare lo scoppio della batteria causando incendi, lesioni , personali e danni. Si annulla anche la garanzia Makita per l'utensile e il caricabatterie Makita. Suggerimenti per mantenere la massima durata della batteria

Caricare la cartuccia della batteria prima di scaricarla completamente. Spegnere sempre dell’apparecchio e ricaricare la cartuccia della batteria quando l’apparecchio mostra un calo di potenza.

2. Non ricaricare mai una batteria completamente carica.

Una carica eccessiva riduce la durata della batteria.

3. Caricare la batteria a temperatura ambiente a

10 °C - 40 °C (50 °F - 104 °F). Lasciare raffreddare una batteria calda prima di caricarla.

4. Quando non si utilizza la cartuccia della batteria,

rimuoverla dall'apparecchio o dal caricabatterie.

5. Caricare la cartuccia della batteria se non viene

utilizzata per un lungo periodo (più di sei mesi).21 Italiano DESCRIZIONE FUNZIONALE AVVERTENZA: Prima di regolare o controllare le funzioni dell'apparecchio, assicurarsi sempre che l'apparecchio sia spento e che la cartuccia della batteria sia stata rimossa. Installazione o rimozione della cartuccia della batteria (Fig. 1) AVVERTENZA: Spegnere sempre l’apparecchio prima di rimuovere la cartuccia della batteria. AVVERTENZA: Tenere saldamente sia l’apparecchio sia la cartuccia della batteria durante l'inserimento o la rimozione della cartuccia. Se l’apparecchio e la cartuccia della batteria non sono tenuti saldamente possono scivolare dalle mani e provocare danni sia all’apparecchio sia alla cartuccia, e anche lesioni personali. Per rimuovere la cartuccia della batteria, farla scorrere dall'utensile facendo scorrere il pulsante sulla parte anteriore della cartuccia. Per installare la cartuccia della batteria, allineare la linguetta presente sulla cartuccia con la scanalatura dell'alloggiamento e inserirla in posizione. Inserirlo completamente fino a quando non si blocca in posizione con un piccolo clic. Se è visibile l'indicatore rosso come viene mostrato in figura, non è bloccato in maniera completa. AVVERTENZA: Installare sempre batteria completamente fino a quando l'indicatore rosso non è visibile. In caso contrario, la cartuccia potrebbe accidentalmente fuoriuscire dall'apparecchio, causando lesioni a lei o alle persone che le stanno attorno. AVVERTENZA: Non installare la cartuccia della batteria con la forza. Se la cartuccia non scorre facilmente, non viene inserita correttamente. Indicazione della carica residua della batteria (Fig. 2) Premere il pulsante di controllo sulla cartuccia della batteria per indicare la capacità residua della batteria. Le spie si accendono per alcuni secondi. Spie luminose Capacità residua Illuminato Spento Lampeggiante dal 75 % al 100 %. dal 50 % al 75 %. dal 25 % al 50 %. dal 0 % al 25 %. Caricare la batteria.

La batteria potrebbe non funzionare correttamente. NOTA: A seconda delle condizioni d’uso della temperatura ambiente, l’indicazione può differire leggermente dalla capacità effettiva. NOTA: La prima spia (all'estrema sinistra) si accenderà quando il sistema di protezione della batteria funziona. Accensione della luce (Fig. 3) AVVERTENZA: Non guardare la luce o la fonte luminosa in modo diretto. Premere l’interruttore per accendere la luce. Per spegnere la luce, premere nuovamente l’interruttore. NOTA: L'apparecchio si accende con la stessa modalità dell'ultima impostazione. Selezione della modalità Mentre la luce è accesa, premere il pulsante MODALITÀ per scorrere tra le varie impostazioni spot, flood e spot + flood. Attivazione della luce stroboscopica (Fig. 4) Premere e tenere premuto il pulsante MODALITÀ fino a quando l'apparecchio non si trova in modalità stroboscopica. Per disattivare la modalità stroboscopica, è sufficiente premere il pulsante MODALITÀ. Sistema di protezione dell'apparecchio / batteria L’apparecchio è dotato di un sistema di protezione che interrompe automaticamente la potenza di uscita per assicurare una lunga durata di servizio. Protezione da sovraccarico (Fig. 5) Quando la capacità della batteria presenta una riduzione, le luci LED si spengono tranne un LED. Dopo circa cinque o dieci minuti, il sistema si spegne automaticamente. Protezioni da altre cause Il sistema di protezione è stato progettato anche per altre cause che potrebbero danneggiare l'apparecchio e permette l'arresto in automatico dell'apparecchio. Seguire tutti i seguenti passaggi per eliminare le cause dell'arresto temporaneo dell'apparecchio o dell'arresto dell’operazione.

1. Spegnere l'apparecchio, dopo di che riaccenderlo per

riavviarlo nuovamente.

2. Caricare la/e batteria/e o sostituirla/e con batteria/e

Lasciare che l'apparecchio e la/e batteria/e si raffreddino. Se ripristinando il sistema di protezione non vi è alcun miglioramento, contattare il Centro di Assistenza Makita locale. Inclinazione della testa (Fig. 6) AVVERTENZA: Quando si modifica l'inclinazione della testa, prestare attenzione a non pizzicarsi le dita tra la testa e il corpo dell’apparecchio. Possibilità di regolare l’inclinazione della testa in 4 posizioni.22 Italiano Gancio (Fig. 7) AVVERTENZA: Quando si solleva il gancio, prestare attenzione a non pizzicarsi le dita tra il gancio e il corpo dell’apparecchio. Tracolla (Fig. 8) La tracolla può essere agganciata con clip a entrambe le estremità. AVVERTENZA: Non usare l'anello per altri scopi se non per appendere l'apparecchio. Altrimenti si potrebbero verificarsi delle lesioni personali. MANUTENZIONE AVVERTENZA: Prima di procedere a qualsiasi controllo o manutenzione, assicurarsi sempre che l'apparecchio sia spento e che la cartuccia della batteria sia stata rimossa. AVVISO: Non utilizzare mai benzina, benzina, benzina, diluenti, alcool o simili. Possono verificarsi scolorimento, deformazioni o crepe. Per mantenere la SICUREZZA e l'AFFIDABILITÀ del prodotto, le riparazioni, la manutenzione o la regolazione devono essere eseguite presso Centri di assistenza locale o autorizzati Makita, utilizzando sempre parti di ricambio Makita. ACCESSORI OPZIONALI AVVERTENZA: Questi accessori o aggiunte sono raccomandati per essere utilizzati con l’apparecchio Makita specificato in questo manuale. L'uso di qualsiasi altro accessorio o accessorio può comportare il rischio di lesioni alle persone. Utilizzare l'accessorio o l'accessorio o l'accessorio solo per lo scopo dichiarato. Se è necessaria assistenza per ulteriori informazioni su questi accessori, rivolgersi al Centro di assistenza locale Makita.

• Batteria e caricabatterie originali Makita. NOTA: Alcuni elementi della lista possono essere inclusi nel pacchetto dell’apparecchio come accessori standard. Possono differire da paese a paese.23 Nederlands NEDERLANDS (Originele instructies) Uitleg van algemeen aanzicht
