ПОСІБНИК КОРИСТУВАЧА ML007G MAKITA

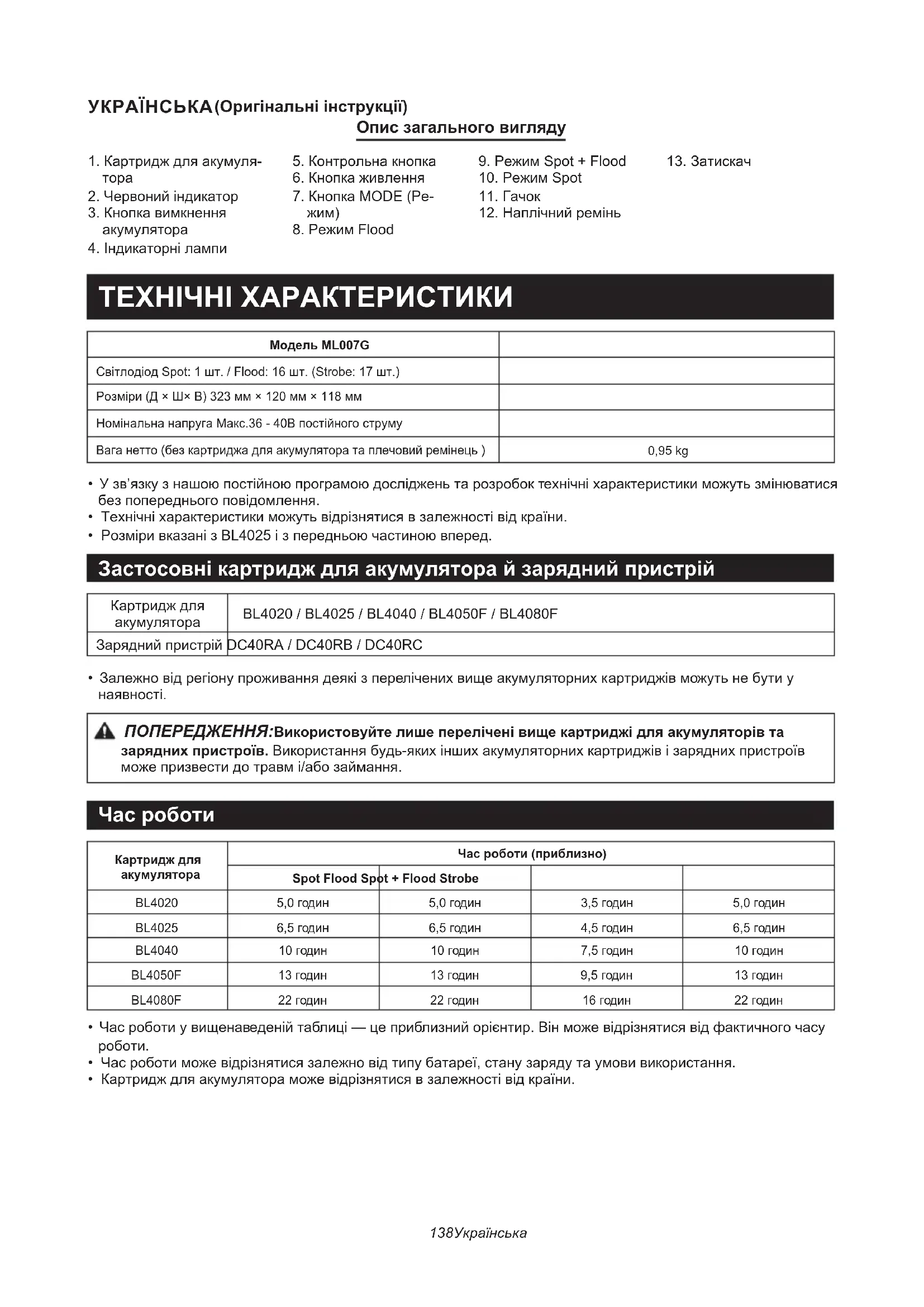

(Оригінальні інструкції) Опис загального вигляду

2. Червоний індикатор

4. Індикаторні лампи

5. Контрольна кнопка

12. Наплічний ремінь

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ Модель ML007GСвітлодіод Spot: 1 шт. / Flood: 16 шт. (Strobe: 17 шт.)Розміри (Д × Ш× В) 323 мм × 120 мм × 118 мм Номінальна напруга Макс.36 - 40В постійного струмуВага нетто (без картриджа для акумулятора та плечовий ремінець )0,95 kg

• У зв’язку з нашою постійною програмою досліджень та розробок технічні характеристики можуть змінюватися без попереднього повідомлення.

• Технічні характеристики можуть відрізнятися в залежності від країни.

• Розміри вказані з BL4025 і з передньою частиною вперед. Застосовні картридж для акумулятора й зарядний пристрій Картридж для акумулятора BL4020 / BL4025 / BL4040 / BL4050F / BL4080F Зарядний пристрій DC40RA / DC40RB / DC40RC

• Залежно від регіону проживання деякі з перелічених вище акумуляторних картриджів можуть не бути у

ПОПЕРЕДЖЕННЯ: Використовуйте лише перелічені вище картриджі для акумуляторів та зарядних пристроїв. Використання будь-яких інших акумуляторних картриджів і зарядних пристроїв може призвести до травм і/або займання.

Картридж для акумулятораЧас роботи (приблизно)Spot Flood Spot + Flood Strobe BL4020 5,0 годин 5,0 годин 3,5 годин 5,0 годин BL4025 6,5 годин 6,5 годин 4,5 годин 6,5 годин BL4040 10 годин 10 годин 7,5 годин 10 годин BL4050F 13 годин 13 годин 9,5 годин 13 годин BL4080F 22 годин 22 годин 16 годин 22 годин

• Час роботи у вищенаведеній таблиці — це приблизний орієнтир. Він може відрізнятися від фактичного часу

• Час роботи може відрізнятися залежно від типу батареї, стану заряду та умови використання.

• Картридж для акумулятора може відрізнятися в залежності від країни.139 Українська

Далі показані символи, використані для обладнання. Перед використанням переконайтеся, що ви розумієте їх значення.

• Ознайомтесь з інструкцією з експлуатації

• Лише для використання в приміщенні Ni-

• Тільки для країн ЄС Через наявність небезпечних компонентів в обладнанні, відпрацьоване електричне та електронне обладнання, акумулятори та батарейки можуть мати негативний вплив на навколишнє середовище та здоров’я людей. Не викидайте електричні або електронні прилади та батарейки разом з побутовими

Відповідно до директиви ЄС про відпрацьоване електричне та електронне обладнання, акумулятори та батареї та відпрацьовані акумулятори та батареї, а також її адаптації до національного законодавства, відпрацьоване електричне обладнання, батареї та акумулятори слід зберігати окремо та доставляти до окремого пунктів збору для побутових відходів, що діють відповідно до нормативно-правових актів про охорону навколишнього середовища. На це вказує символ перекресленого контейнеру на колесах, розміщений на обладнанні.

• Оптичне випромінювання (УФ та ІЧ). Зведіть до мінімуму вплив на очі або

• Не дивіться на лампу, що працює.

• Використовуйте відповідне екранування або захист очей.

• Проявляйте особливу обережність і

ПОПЕРЕДЖЕННЯ З ПИТАНЬ БЕЗПЕКИ ВАЖЛИВІ ІНСТРУКЦІЇ З БЕЗПЕКИ ПОПЕРЕДЖЕННЯ: При використанні електроінструментів завжди слід дотримуватися основних запобіжних заходів, щоб знизити ризик виникнення пожежі, ураження електричним струмом і отримання травм, також: ОЗНАЙОМТЕСЬ З УСІМА ІНСТРУКЦІЯМИ.

1. Не дивіться на світло та не направляйте світло в

очі. Очі можна пошкодити

2. Не накривайте лампу тканиною або картонною

коробкою тощо, оскільки це може призвести до

3. Прилад не є водонепроникним. Не використовуйте

його у вологих приміщеннях. Не користуйтесь ним у сніг чи дощ. Не мийте його водою.

4. Не торкайтеся деталей всередині приладу

пінцетом, металевими інструментами тощо.

5. Якщо прилад не використовується, завжди

вимикайте його й витягайте акумуляторний картридж із приладу.

6. Прилад не можна кидати, ударяти тощо.

7. Інформація щодо безпеки для портативних

світильників з акумуляторними батареями.

• Утилізація акумуляторної батареї повинна відповідати місцевим нормативним вимогам, які стосуються утилізації небезпечних матеріалів.

• Не спалюйте акумуляторну батарею.

8. Додаткова інформація щодо світильників.

• Джерело світла цього світильника не підлягає заміні; після закінчення терміну служби джерела світла, світильник має бути замінено.

Користування та догляд за акумуляторним інструментом

• ПОПЕРЕДЖЕННЯ: Ознайомтеся з усіма попередженнями й інструкціями з безпеки. Недотримання вимог, які містяться в попередженнях та інструкціях, може призвести до удару електричним струмом, пожежі та/або серйозних ушкоджень.

• Запобігайте ненавмисному пуску. Перед підключенням до акумуляторного блоку, підняттям чи перенесенням приладу переконайтесь, що вимикач перебуває у вимкненому положенні. Якщо при перенесенні ви будете тримати палець на вимикачі приладу або заряджати його, це може призвести до нещасних випадків.

• Перед будь-якими налаштуваннями, зміною приладдя чи зберіганням приладу від'єднайте акумуляторний блок від приладу. Такі профілактичні заходи знижують ризик випадкового запуску

Заряджайте тільки за допомогою зарядного пристрою, вказаного виробником. Зарядний пристрій, що підходить для одного типу акумуляторних блоків, може створити небезпеку займання при використанні з іншим акумуляторним блоком.

• Використовуйте прилади лише із спеціально призначеними акумуляторними блоками. Використання будь-яких інших акумуляторних батарей може призвести до травм і займання.140 Українська

Якщо акумуляторний блок не використовується, тримайте його подалі від інших металевих предметів, таких як скріпки для паперу, монети, ключі, цвяхи, гвинти або інші дрібні металеві предмети, які можуть з’єднати один контактний вивід з іншим. Коротке замикання на клемах акумулятора може призвести до опіків або займання

• За неналежних умов рідина може викидатись з акумулятора; уникати контактів. Якщо контакт трапився випадково, то змийте її водою. Якщо рідина потрапила в очі, додатково зверніться за медичною допомогою. Рідина, що викидається з акумулятора, може викликати подразнення або опіки

• Не використовуйте пошкоджений чи змінений акумуляторний блок чи прилад. У пошкоджених або змінених батарей може бути непередбачувана поведінка, що може призвести до займання, вибуху або ризику травматизму.

• Не піддавайте акумуляторний блок або прилад впливу вогню або надмірної температури. Вплив вогню або температура більш 130 °C (265 °F) може призвести до вибуху.

• Дотримуйтесь усіх інструкцій по заряджанню та не заряджайте акумулятор або прилад поза діапазоном температур, зазначеним в інструкції. Неправильне заряджання або заряджання при температурах, що виходять за межі зазначеного діапазону, може призвести до пошкодження акумулятора і підвищення ризику загоряння.

• Обслуговування повинно проводитися кваліфікованим фахівцем з ремонту з використанням тільки ідентичних запасних частин. Це забезпечить збереження безпеки виробу.

• Не змінюйте і не намагайтеся відремонтувати прилад або акумуляторний блок, за винятком випадків, зазначених в інструкції з експлуатації та обслуговування. Важливі інструкції з безпеки для акумуляторного картриджа

Перш ніж використовувати акумуляторний картридж, ознайомтесь з усіма вказівками та попереджувальними позначками на (1) зарядному пристрої (2) акумуляторі та (3) виробі, у якому використовується акумулятор.

• Не розбирайте й не відкривайте акумуляторний картридж. Це може призвести до пожежі, перегріву або вибуху.

Якщо час роботи став надмірно коротким, негайно припиніть роботу. Це може призвести до ризику перегріву, можливих опіків і навіть вибуху

• Якщо електроліт потрапив вам в очі, негайно промийте їх чистою водою і зверніться до лікаря. Це може призвести до втрати зору.

• Не закорочуйте акумуляторний картридж. (1) Не торкайтеся клем будь-яким провідним матеріалом. (2) Уникайте зберігання акумуляторного картриджа в контейнері з іншими металевими предметами, такими як цвяхи, монети тощо. (3) Не допускайте попадання води або дощу на акумуляторний картридж. Коротке замикання на батареї може викликати струм великої сили, перегрів, можливі опіки і навіть поломку.

• Не зберігайте й не використовуйте інструмент і акумуляторний картридж у місцях, де температура може досягти або перевищити 50 °C (122 °F).

• Не спалюйте акумуляторний картридж, навіть якщо він сильно пошкоджений або повністю зношений. Акумуляторний картридж може вибухнути при займанні.

• Не прибивайте цвяхами, не ріжте, не розчавлюйте, не кидайте пристрій, не кидайте акумуляторний картридж і не бийте твердими предметами по цьому. Це може призвести до пожежі, перегріву або вибуху.

• Не використовуйте пошкоджену батарею.

• Літій-іонні батареї підпадають під дію вимог законодавства про небезпечні товари. При комерційних перевезеннях, наприклад, третіми особами, експедиторами, треба дотримуватися особливих вимог щодо упаковки та маркування. Для підготовки товару для відправлення необхідна консультація з експертом з питань небезпечних матеріалів. Будь ласка, дотримуйтесь, по можливості, більш детальних національних нормативів. Заклейте стрічкою або закрийте відкриті контакти й упакуйте батарею таким чином, щоб вона не могла пересуватися по упаковці.

• При утилізації акумуляторного картриджа, вийміть його з приладу та утилізуйте в безпечному місці. Дотримуйтесь місцевих нормативів, що стосуються утилізації акумулятора.

• Використовуйте батареї тільки з виробами, зазначеними Makita. Установка батарей на невідповідні вироби може привести до пожежі, перегріву, вибуху або витоку електроліту.

• Якщо пристрій не використовується протягом тривалого періоду часу, батарея повинна бути витягнута з пристрою.

• Під час і після використання акумуляторний картридж може нагріватися, що може призвести до звичайних опіків або низькотемпературних опіків. Зверніть увагу на поводження з гарячими акумуляторними картриджами.

• Не торкайтеся клем інструменту відразу після використання, оскільки вони можуть нагрітися достатньо, щоб викликати опіки.

• Не допускайте попадання стружки, пилу або ґрунту в клеми, отвори й пази акумуляторного картриджа. Це може призвести до поганої роботи або поломки інструмента або акумуляторного картриджа.

• Якщо інструмент не дозволений для використання поблизу високовольтних ліній електропередачі, не використовуйте акумуляторний картридж поблизу високовольтних ліній електропередачі. Це може призвести до виникнення несправності або поломки інструмента або картриджа.

• Зберігайте акумуляторну батарею в місцях, недоступних для дітей. ЗБЕРІГАЙТЕ ЦІ ІНСТРУКЦІЇ. ПОПЕРЕДЖЕННЯ: Використовуйте тільки оригінальні акумулятори Makita. Використання неоригінальних акумуляторних батарей Makita або модифікованих акумуляторних батарей може призвести до розриву акумуляторної батареї, що спричинить займання, травми й пошкодження. Це також призведе до скасування гарантії Makita на прилад та зарядний пристрій Makita.141 Українська Поради щодо забезпечення максимального терміну служби

1. Перед повним розрядженням зарядіть

акумуляторний картридж. Завжди зупиняйте роботу інструменту і заряджайте акумуляторний картридж, коли ви помічаєте меншу потужність інструменту.

2. Ніколи не заряджайте повністю заряджений

акумуляторний картридж. Надмірне зарядження скорочує термін служби

3. Заряджайте акумуляторний картридж при

кімнатній температурі в діапазоні 10 °C - 40 °C (50 °F - 104 °F). Дайте гарячому акумуляторному картриджу охолонути перед зарядженням.

4. Якщо акумуляторний картридж не

використовується, вийміть його з пристрою або зарядного пристрою.

5. Зарядіть акумуляторний картридж, якщо ви

не використовуєте його протягом тривалого періоду (понад шість місяців). ТЕХНІЧНИЙ ОПИС ПОПЕРЕДЖЕННЯ: Завжди перед регулюванням або перевіркою функціональності інструменту, перевіряйте, щоб інструмент був вимкнений і акумуляторна батарея витягнута. Встановлення або демонтаж картриджу для акумулятора (Fig. 1) ПОПЕРЕДЖЕННЯ: Перед демонтажем картриджу для акумулятора завжди вимикайте інструмент. ПОПЕРЕДЖЕННЯ: Під час встановлення або демонтажу обережно тримайте інструмент і картридж для акумулятора. Невиконання цієї вимоги може призвести до того, що інструмент або картридж вислизне з рук і приведе до їх пошкодження або персональної травми. Щоб витягти акумуляторний картридж, висуньте його з приладу, одночасно натискаючи кнопку на передній панелі картриджа. Щоб встановити картридж для акумулятора, вирівняйте язичок на батарейному патроні з пазом в корпусі і встановіть його на місце. Вставте його до кінця, поки він не зафіксується на місці невеликим клацанням. Якщо ви бачите червоний індикатор, як показано на малюнку, це вказує на те, що прилад заблоковано не повністю. ПОПЕРЕДЖЕННЯ: Завжди встановлюйте акумуляторний картридж повністю, поки не щезне червоний індикатор. В іншому випадку, він може випадково випасти з інструменту і спричинити травмувати вас або травму тих, хто знаходиться поруч. ПОПЕРЕДЖЕННЯ: Не встановлюйте акумуляторний картридж із застосуванням сили. Якщо картридж не ковзає легко, то він не вставляється правильно. Індикація залишкової ємності акумулятора (Fig. 2) Натисніть контрольну кнопку на акумуляторному картриджі, щоб перевірити залишкову ємність акумулятора. Індикаторні лампи засвітяться на кілька

Індикаторні лампиЗалишкова ємністьСвітитьВимкненийБлимає 75 % - 100 % 50 % - 75 % 25 % - 50 % 0 % - 25 % Заряджайте батарею. Можливо, батарея вийшла з ладу.

Залежно від умов використання та температури навколишнього середовища індикація може дещо відрізнятися від фактичної ємності.

Перша (крайня ліва) індикаторна лампа загориться, коли спрацює система захисту акумулятора. Вмикання світла (Fig. 3) ПОПЕРЕДЖЕННЯ: Не дивіться на світло або на джерело світла напряму. Натисніть кнопку живлення, щоб увімкнути світло. Щоб вимкнути світло, ще раз натисніть кнопку

ПРИМІТКА: Обладнання увімкнеться у тому ж режимі, що був налаштований минулого разу. Вибір режиму При увімкненому світлі натисніть кнопку MODE, щоб продивитись налаштування режимів spot, flood та spot + flood. Увімкнення стробоскопу (Fig. 4) Натисніть і утримуйте кнопку MODE, доки обладнання не перейде в режим strobe. Щоб вимкнути режим strobe, просто натисніть кнопку MODE.142 Українська Система захисту приладу/ акумуляторної батареї Прилад обладнано системою захисту, яка автоматично відключає живлення для більш тривалого терміну служби. Захист від надмірного розряду (Fig. 5) При низькій ємкості акумулятора, всі світлодіодні індикатори гаснуть, крім одного. Приблизно через п’ять-десять хвилин система автоматично відключає

Захист від інших факторів Система захисту також призначена для інших факторів, які можуть призвести до пошкодження приладу, і дозволяє приладу зупинятися автоматично. Виконайте всі наступні дії, щоб усунути фактори, що можуть призвести до тимчасової зупинки або припинення роботи приладу.

1. Вимкніть прилад, після чого увімкніть його знову,

2. Зарядіть акумулятор (и) або замініть його (їх) на

перезаряджений (і) акумулятор (и).

3. Дайте приладу та акумулятору (ам) охолонути.

Якщо відновлення системи не усуває проблему, зверніться до місцевого сервісного центру Makita. Кут головки (Fig. 6) ПОПЕРЕДЖЕННЯ: При зміні кута головки будьте обережні, щоб ваші пальці не потрапили у проміжок між голівкою і корпусом інструмента. Кут головки можна розташувати у 4 положеннях. Гак (Fig. 7) ПОПЕРЕДЖЕННЯ: При піднятті гака будьте обережні, щоб ваші пальці не потрапили у проміжок між голівкою і корпусом інструмента. Плечовий ремінець (Fig. 8) Плечовий ремінець можна зафіксувати затискачами на обох кінцях. ПОПЕРЕДЖЕННЯ: Не використовуйте кільце для будь-яких інших цілей, крім підвішування приладу. Інакше, це може призвести до травм

ОБСЛУГОВУВАННЯ ПОПЕРЕДЖЕННЯ: Перед проведенням огляду або технічного обслуговування завжди перевіряйте, щоб інструмент був вимкнений і а картридж для акумуляторя витягнутий.

Ніколи не використовуйте бензин, розчинник, розріджувач, спирт тощо. Це може привести до знебарвлення, деформації або утворення тріщин. Для забезпечення БЕЗПЕКИ і НАДІЙНОСТІ виробу, ремонт, будь-яке інше технічне обслуговування або регулювання повинні виконуватися авторизованими або заводськими сервісними центрами Makita, завжди з використанням запасних частин Makita. ДОДАТКОВЕ ПРИЛАДДЯ ПОПЕРЕДЖЕННЯ: Це приладдя або додаткові пристрої рекомендовані для використання з інструментом Makita, зазначеним у цьому посібнику. Використання будь-якого іншого приладдя або пристосувань може становити небезпеку отримання травм. Використовуйте приладдя або насадку тільки за призначенням. Якщо вам потрібна додатковаї інформація щодо цього приладдя, зверніться до місцевого сервісного центру Makita.

• Оригінальні батарея і зарядний пристрій Makita.

Деякі найменування зі списку можуть бути включені у пакування інструменту в якості стандартного приладдя. Вони можуть відрізнятися в залежності від країни.143 Русский

10. Прожектор режимі
