ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ ML007G MAKITA

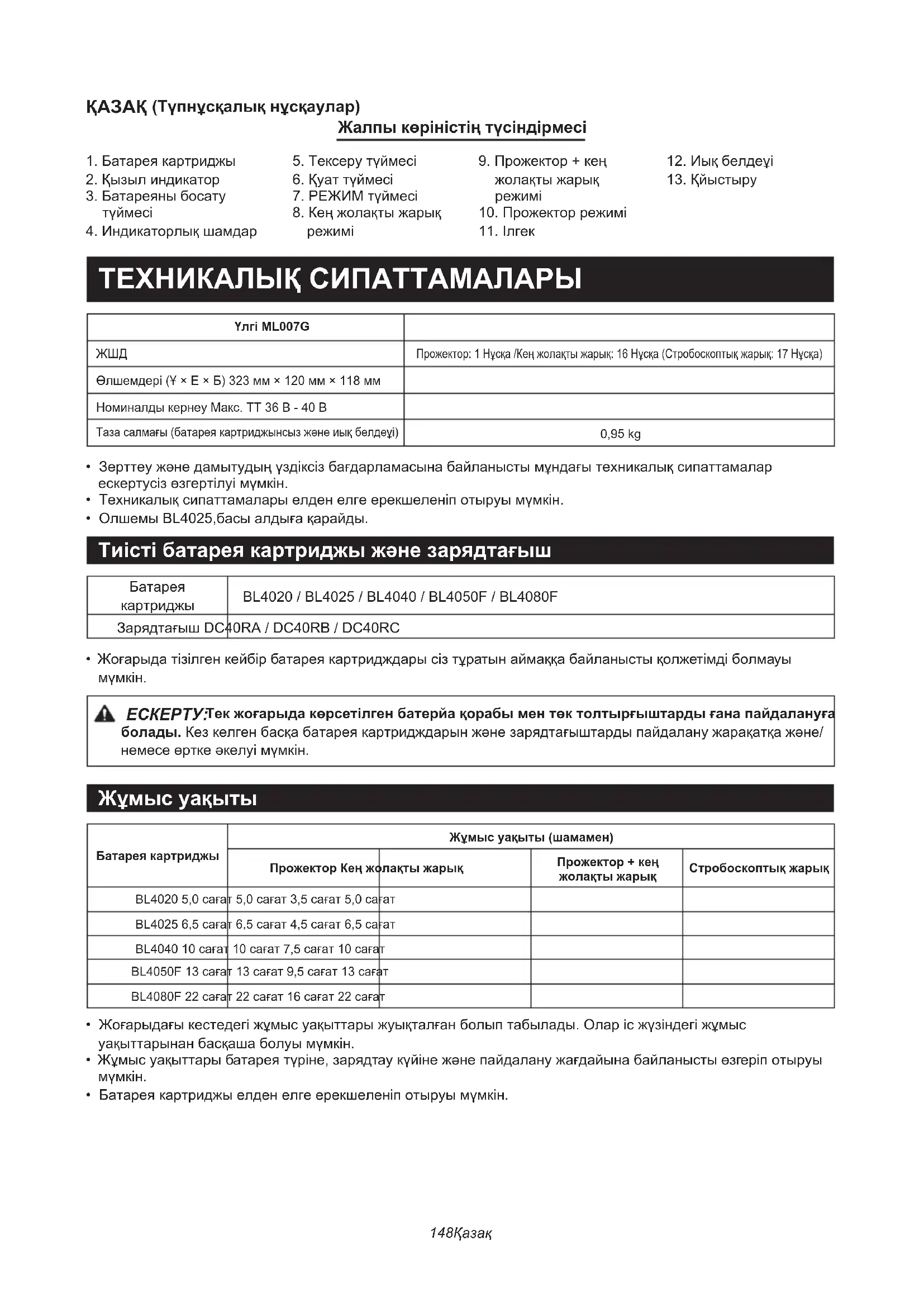

(Түпнұсқалық нұсқаулар) Жалпы көріністің түсіндірмесі

4. Индикаторлық шамдар

8. Кең жолақты жарық

ТЕХНИКАЛЫҚ СИПАТТАМАЛАРЫ Үлгі ML007G Прожектор: 1 Нұсқа /Кең жолақты жарық: 16 Нұсқа (Стробоскоптық жарық: 17 Нұсқа)Өлшемдері (Ұ × Е × Б) 323 мм × 120 мм × 118 ммНоминалды кернеу Макс. ТТ 36 В - 40 ВТаза салмағы (батарея картриджынсыз және иық белдеұі)0,95 kg

• Зерттеу және дамытудың үздіксіз бағдарламасына байланысты мұндағы техникалық сипаттамалар ескертусіз өзгертілуі мүмкін.

• Техникалық сипаттамалары елден елге ерекшеленіп отыруы мүмкін.

• Олшемы BL4025,басы алдыға қарайды. Тиісті батарея картриджы және зарядтағыш

• Жоғарыда тізілген кейбір батарея картридждары сіз тұратын аймаққа байланысты қолжетімді болмауы

Тек жоғарыда көрсетілген батерйа қорабы мен төк толтырғыштарды ғана пайдалануға болады. Кез келген басқа батарея картридждарын және зарядтағыштарды пайдалану жарақатқа және/ немесе өртке әкелуі мүмкін. Жұмыс уақыты Батарея картриджыЖұмыс уақыты (шамамен)Прожектор Кең жолақты жарықПрожектор + кең жолақты жарықСтробоскоптық жарықBL4020 5,0 сағат 5,0 сағат 3,5 сағат 5,0 сағатBL4025 6,5 сағат 6,5 сағат 4,5 сағат 6,5 сағатBL4040 10 сағат 10 сағат 7,5 сағат 10 сағатBL4050F 13 сағат 13 сағат 9,5 сағат 13 сағатBL4080F 22 сағат 22 сағат 16 сағат 22 сағат

• Жоғарыдағы кестедегі жұмыс уақыттары жуықталған болып табылады. Олар іс жүзіндегі жұмыс уақыттарынан басқаша болуы мүмкін.

• Жұмыс уақыттары батарея түріне, зарядтау күйіне және пайдалану жағдайына байланысты өзгеріп отыруы

• Батарея картриджы елден елге ерекшеленіп отыруы мүмкін.149 Қазақ

Төменде жабдық үшін пайдаланылған таңбалар көрсетілген. Пайдалану алдында олардың мағынасын түсінетініңізді тексеріңіз.

• Пайдалану нұсқаулығын оқып шығыңыз

• Тек іште пайдалануға арналған Ni-

• Тек ЕО елдері үшін Жабдықта қауіпті компоненттердің болуына байланысты электр және электронды жабдықтардың қалдықтары, аккумуляторлар мен батареялар қоршаған ортаға және адам денсаулығына кері әсер етуі мүмкін. Электрлік және электронды құрылғыларды батареяларды тұрмыстық қалдықтармен бірге тастамаңыз. Электр және электронды жабдықтардың қалдықтары мен аккумуляторлар мен қалдықтары туралы, сондай-ақ оларды ұлттық заңнамаға бейімдеу туралы Еуропалық директиваға сәйкес электр жабдықтары, батареялар мен аккумуляторлар қалдықтары бөлек сақталуы және бөлек жинау орнына жеткізілуі керек. қоршаған ортаны қорғау ережелеріне сәйкес жұмыс істейтін коммуналдық қалдықтар үшін. Бұл жабдыққа қойылған сызылған доңғалақты қоқыс жәшігінің белгісімен

• Оптикалық сәулелену (ультра күлгін сәулелер және инфрақызыл сәулелер). Көздерге немесе теріге әсерді барынша

• Жұмыс істеп тұрған шамға қарамаңыз.

• Тиісті қалқанды немесе көзді қорғау құралын пайдаланыңыз.

• Аса сақ болыңыз және көп көңіл бөліңіз! ҚАУІПСІЗДІК ТУРАЛЫ

Электр құралдарды пайдаланғанда, өрт, ток соғуы және жарақат алу қаупін, соның ішінде төмендегілерді азайту үшін қауіпсіздікке қатысты негізгі сақтық шараларын қолдану керек: БАРЛЫҚ НҰСҚАУЛАРДЫ ОҚЫП

1. Жарыққа қарамаңыз немесе көздеріңізді жарыққа

ашпаңыз. Көздеріңізге зиян тиюі мүмкін.

2. Шамды матамен немесе картонмен, т.б. жаппаңыз,

әйтпесе бұл жалынға әкелуі мүмкін.

3. Құрылғы су өткізеді. Оны ылғалды жерлерде

пайдаланбаңыз. Оған жаңбырдың немесе қардың әсерін тигізбеңіз. Оны суда жумаңыз.

4. Құрылғының ішіне пинцетпен, металл құралдармен

5. Құрылғы пайдаланылып жатпағанда, әрқашан

өшіріңіз және батарея картриджын құрылғыдан

6. Түсіріп алу, ұру, т.б. арқылы құрылғыға соққы

7. Батареялары бар портативті шамдар үшін

қауіпсіздік туралы ақпарат.

• Батареяны қоқысқа лақтыру қауіпті материалдарды қоқысқа лақтыруға қатысты жергілікті ережелерге сәйкес болуы керек.

• Батареяны жағуға болмайды.

8. Шамдарға арналған қосымша ақпарат.

• Шырақтың жарық көзын ауыстыруға болмайды, жарық көзынің ғүмыры айақтаған кезде, түтас жарықты алмастыру керек.

9. Батарея құралын пайдалану және күту.

• ЕСКЕРТУ: Қауіпсіздік туралы барлық ескертулерді және нұсқауларды оқыңыз. Ескертулер мен нұсқауларды орындамау электр тогының соғуына, өртке және/немесе ауыр жарақатқа әкелуі мүмкін.

• Кездейсоқ іске қосылуын болдырмаңыз. Батареялар жинағына қосу, құрылғыны көтеру немесе алып жүру алдында ауыстырып-қосқыш өшірулі күйде екеніне көз жеткізіңіз. Құрылғыны саусақты ауыстырып-қосқышқа қойып алып жүру немесе ауыстырып-қосқышы қосулы құрылғының қуатын қосу сәтсіз жағдайларға әкеледі.

• Кез келген реттеулер жасау, аксессуарларды ауыстыру немесе құрылғыны сақтауға қою алдында батареялар жинағын құрылғыдан ажыратыңыз. Мұндай алдын алатын қауіпсіздік шаралары құрылғының кездейсоқ іске қосылуы қаупін азайтады

• Тек өндіруші көрсеткен зарядтағышпен зарядтаңыз. Батареялар жинағының бір түріне жарамды зарядтағыш басқа батареялар жинағымен бірге пайдалнағанда өрт қаупін тудыруы мүмкін.150 Қазақ

• Құрылғыларды тек арнайы белгіленген батареялар жинақтарымен бірге пайдаланыңыз. Кез келген басқа батареялар жинақтарын пайдалану жарақат алу және өрт қаупін тудыруы мүмкін.

• Батареялар жинағы пайдаланылып жатпағанда, бір клеммадан екіншісіне қосылымды жасауы мүмкін басқа металл заттардан, мысалы, қағаз қыстырғыштардан, тиындардан, кілттерден, шегелерден, бұрандалардан немесе басқа шағын металл заттардан аулақ ұстаңыз. Батареяның түйіспе тұстарын қысқа тұйықтау күйіктерге немесе өртке әкелуі мүмкін.

• Шарттарға сай емес жағдайларда батареядан сұйықтық шығуы мүмкін; оған тимеңіз. Оған кездейсоқ тисеңіз, сумен шайыңыз. Сұйықтық көздерге тисе, бұған қоса медициналық көмекке жүгініңіз. Батареядан шыққан сұйықтық тітіркенуге немесе күйіктерге әкелуі мүмкін.

• Зақымдалған немесе өзгертілген батареялар жинағын немесе құрылғыны пайдаланбаңыз. Зақымдалған немесе өзгертілген батареялар болжауға келмейтін түрде жұмыс істеп, өртке, жарылысқа немесе жарақат қаупіне әкелуі мүмкін.

• Батареялар жинағына немесе құрылғығыға оттың немесе артық температураның әсерін тигізбеңіз. Оттың немесе 130 °C-тан (265 °F) жоғары температураның әсерін тигізу жарылысқа әкелуі мүмкін

• Зарядтау туралы барлық нұсқауларды орындаңыз және батареялар жинағын немесе құрылғыны нұсқауларда көрсетілген температуралар ауқымынан тыс зарядтамаңыз. Тиісті емес немесе көрсетілген ауқымнан тыс температураларда зарядтау батареяны зақымдауы және өрт қаупін арттыруы мүмкін.

• Қызмет көрсетуді білікті жөндеуші тек бірдей ауыстыру бөлшектерін пайдаланып орындауы керек. Бұл осы өнімнің қауіпсіздігінің сақталуын қамтамасыз етеді.

• Пайдалану және күту туралы нұсқауларда көрсетілген болмаса, құрылғыны немесе батареялар жинағын өзгертпеңіз немесе жөндеуге әрекеттенбеңіз. Батарея картриджына қатысты қауіпсіздік туралы маңызды

• Батарея картриджын пайдалану алдында (1) батарея зарядтағышындағы, (2) батареядағы және (3) батареяны пайдаланатын өнімдегі барлық нұсқаулрады және сақтық белгілерді оқып шығыңыз.

• Батарея картриджін бөлшектемеңіз немесе бұзбаңыз. Бұл өртке, шамадан тыс қызуға немесе жарылысқа әкелуі мүмкін.

• Жұмыс уақыты тым қысқа болып кетсе, пайдалануды бірден тоқтатыңыз. Бұл қызып кету, ықтимал күйіктер және тіпті жарылыс қаупіне әкелуі мүмкін.

• Көздеріңізге электролит кірсе, оларды таза сумен шайыңыз және бірден медициналық көмек алыңыз. Бұл көру қабілетінің жоғалуына әкелуі мүмкін.

• Батарея картриджын қысқа тұйықтамаңыз. (1) Клеммаларға ешбір өткізгіш материалмен

(2) Батарея картриджын шегелер, тиындар, т.б. сияқты басқа металл заттар бар контейнерде сақтамаңыз. (3) Батарея картриджына судың немсе жаңбырдың әсерін тигізбеңіз. Батареяның қысқа тұйықталуы үлкен ток ағынына, қызып кетуге, ықтимал күйіктерге және тіпті бұзылуға әкелуі мүмкін.

• Құралды және батарея картриджын температура 50 °C-қа (122 °F) жетуі немесе одан асуы мүмкін жерлерде сақтамаңыз және пайдаланбаңыз.

• Тіпті қатты зақымдалған немесе толығымен тозған болса да, батарея картриджын теспеңіз. Отта батарея картриджы жарылуы мүмкін.

• Батарея картриджіне шеге қақпаңыз, кеспеңіз, лақтырмаңыз, түсіріп алмаңыз немесе қатты затқа соқпаңыз. Мұндай әрекеттер өртке, шамадан тыс қызуға немесе жарылысқа әкелуі

• Зақымдалған батареяны пайдаланбаңыз.

• Ішіндегі литий-йонды батареяларға қауіпті тауарлар туралы заңнаманың талаптары қолданылады. Коммерциялық тасымалдаулар үшін, мысалы, үшінші тараптардың, қайта бағыттау агенттерінің, орауыштағы және жапсырмалардағы арнайы талаптарды орындау керек. Затты жөнелтуге дайындау үшін қауіпті материалдар жөніндегі маманнан кеңес алу керек. Сондай-ақ егжей-тегжейлі ұлттық ережелерді сақтаңыз. Түйіспелерді лентамен жабыңыз және батареяны орауышта қозғалмайтындай ораңыз.

• Бәтеря қорабын бір жақтылы еткенде, оны аспаптан алып шығып, хаупсіз жерге қойу

Батареяны қоқысқа лақтыруға қатысты жергілікті ережелерді сақтаңыз.

• Батареяларды тек Makita көрсеткен өнімдерде пайдаланыңыз. Батареяларды талаптарға сай емес өнімдерде орнату өртке, артық қызуға, жарылысқа немесе электролиттің ағуына әкелуі

• Құрал ұзақ уақыт бойы пайдаланылмаса, батареяны құралдан шығару керек.

• Пайдалану кезінде және одан кейін батарея картриджы қызуы мүмкін, бұл күйіктерге немесе төмен температуралық күйіктерге әкелуі мүмкін. Ыстық батарея картридждерін ұстауға назар аударыңыз.

• Пайдаланғаннан кейін құралдың клеммасына бірден тимеңіз, себебі ол күйіктер тудыруға жеткілікті қызып кетуі мүмкін.

• Батарея картриджының клеммаларына, тесіктеріне және ойықтарына жаңқалардың, шаңның немесе топырақтың тұрып қалуына жол бермеңіз. Бұл құралдың нашар жұмыс істемеуіне я болмаса құралдың немесе батарея картриджының бұзылуына әкелуі мүмкін.151 Қазақ

• Құрал жоғары вольтты электр желілері жанында пайдалануды қолдамаса, батарея картриджін жоғары вольтты электр желілерінің жанында пайдаланбаңыз. Бұл құралдың дұрыс жұмыс істемеуіне я болмаса құралдың немесе батарея картриджының бұзылуына әкелуі мүмкін.

• Батареяны балалардан аулақ ұстаңыз. ОСЫ НҰСҚАУЛАРДЫ САҚТАП

САҚТЫҚ ЕСКЕРТУ: Тек түпнұсқалық Makita батареяларын пайдаланыңыз. Түпнұсқалық емес Makita батареяларын немесе өзгертілген болуы мүмкін батареяларды пайдалану батареяның жарылуына әкеліп, өрттерге, жарақатқа және зақымға әкелуі мүмкін. Сондай- ақ бұл Makita құралының және зарядтағышының Makita кепілдігінің күшін жояды. Батареяның қызмет көрсету мерзімін максималды ету туралы кеңестер

1. Батарея картриджын толығымен

зарядсыздану алдында ауыстырыңыз. Құралдың қуаты азырақ екенін байқағанда, әрқашан құралды пайдалануды тоқтатыңыз және батарея картриджын зарядтаңыз.

2. Толығымен зарядталған батарея картриджын

ешқашан зарядтамаңыз. Артық зарядтау батареяның қызмет көрсету мерзімін қысқартады.

3. Батарея картриджын 10 °C - 40 °C (50 °F - 104 °F)

бөлме температурасында зарядтаңыз. Зарядтау алдында ыстық батарея картриджын суытыңыз

4. Пайдаланбаған кезде батарея картриджін

құрылғыны немесе зарядтағыштан алыңыз.

5. Ұзақ уақыт бойы пайдаланбасаңыз (алты

функцияны реттеу немесе тексеру алдында әрқашан құрал өшірулі екені және батарея картриджы алып тасталғанын тексеріңіз. Батарея картриджын орнату немесе алу (Fig. 1) САҚТЫҚ ЕСКЕРТУ: Батарея картриджын алып тастау алдында әрқашан құралды

САҚТЫҚ ЕСКЕРТУ: Батарея картриджын орнатып немесе алып тастап жатқанда құралды және батарея картриджын қатты ұстап тұрыңыз. Құралды және батарея картриджын қатты ұстамасаңыз, олар қолдарыңыздан сырғып кетуі және құрал мен батарея картриджын зақымдауы және сізді жарақаттауы мүмкін. Батарея картриджын алу үшін картридждың алдындағы түймені сырғыта отырып, оны құралдан сырғытып алыңыз. Батарея картриджын орнату үшін батарея картриджының тілін корпустағы ойықпен туралаңыз және орнына сырғытып салыңыз. Оны «шырт» еткен дыбыспен орнында құлыпталғанша соңына дейін салыңыз. Егер суретте көрсетылгендей қызыл түсті көрсеткыш шырақты көруге болса, бүл көрсеткыш шырақтың толық бекытылмегендыгын түсындыреды. САҚТЫҚ ЕСКЕРТУ: Батарея картриджын әрқашан қызыл индикатор көрінбейтін болғанша орнатыңыз. Олай болмаса, ол құралдан кездейсоқ құлап кетіп, сізді немесе айналаңыздағы біреуді жарақаттауы мүмкін. САҚТЫҚ ЕСКЕРТУ: Батарея картриджын күшпен орнатпаңыз. Картридж оңай сырғып кірмесе, ол дұрыс салынып жатқан жоқ. Батареяның қалған сыйымдылығын көрсету (Fig. 2) Қалған батарея қуатын көрсетуі үшін батарея картриджындағы тексеру түймесін басыңыз. Индикаторлық шамдар бірнеше секундқа жанады. Индикаторлық шамдарҚалған қуатЖанып ӨшіруліЖыпылықтауда 75 % - 100 % 50 % - 75 % 25 % - 50 % 0 % - 25 % Батареяны зарядтаңыз. Батарея ақаулы болуы мүмкін.152 Қазақ

Пайдалану жағдайларына және қоршаған ортаның температурасына байланысты, индикатор іс жүзіндегі қуаттан азғантай өзгешеленуі мүмкін.

Батареяны қорғау жүйесі жұмыс істеген кезде бірінші (шеткі сол жақтағы) шам жыпылықтайды. Шамды жағу (Fig. 3) САҚТЫҚ ЕСКЕРТУ: Шамға немесе жарық көзіне тікелей қарамаңыз. Шамды жағу үшін қуат түймесін басыңыз. Шамды өшіру үшін қуат түймесін қайтадан басыңыз. ЕСКЕРТПЕ: Құрылғы соңғы параметрмен бірдей режимде қосылады. Режимді таңдау Шам қосулы кезде РЕЖИМ түймесін прожектор, кең жолақты жарық және прожектор + кең жолақты жарық параметрлері арасында ауысу үшін басыңыз. Стробоскоптық жарықтандыруды қосу (Fig. 4) РЕЖИМ түймесін құрылғы стробоскоптық жарық режиміне өткенше басып тұрыңыз. Стробоскоптық жарық режимін өшіру үшін жай ғана РЕЖИМ түймесін басыңыз. Жабдықтарды /батерйа қорғау жұйесы. Жабдықтары қызмет көрсету мерзімі ұзақ болуы үшін шығыс қуатты автоматты түрде өшіретін қорғағыш жүйемен жабдықталған. Зарйадсыздануды қорғау (Fig. 5) Бәтеря сйымдылығы жеткілыкты болмаған кезде, LED шырағы сөнеды, тек бір LED шырағы ғана қалады. Шамамен бес-он минуттан кейін жүйе қуатты автоматты түрде өшіреді. Басқа себептерды қорғау Қорғау жүйесы бүзылыуы мүмкін болған басқа да себептерден жобаланады, әрі аспаптың өздыгынен тоқтауына жол береды. Жабдық жұмысын уақытша тоқтатқан немесе тоқтатылған кезде, мынадай барлық басқыштарды қолданып себебын аластау керек.

1. Жабдықтарды жауып, онан соң қайтадан ыске қосу керек

2. Бәтеряны зарйадтау немесе зариадталған

3. Електыр жабдықтары мен бәтеряны суыту.

Егер қалпына келтыру арқылы қорғау жүйесын жақсарту мүмкін болмаса, жергылыкты қзімет өтеу орталығымен байланыс жасаңыз. Бас бұрышы (Fig. 6) САҚТЫҚ ЕСКЕРТУ: Бас бұрышын өзгерткенде, саусақтарды бас пен құрал корпусы арасында қысып алмаңыз. Бас бұрышын 4 кезеңмен реттеуге болады. Ілгек (Fig. 7) САҚТЫҚ ЕСКЕРТУ: Ілгекті көтергенде, саусақтарды ілгек пен құрал корпусы арасында қысып алмаңыз. Иық бауы (Fig. 8) Иық бауын екі шетіндегі қыстырғыштар арқылы орнатуға болады. САҚТЫҚ ЕСКЕРТУ: Аспа аспаптардан сырт, сақйнаны басқа әрқандай мақсатқа ыстетуге болмайды. Үйтпегенде бас амандығына зйан жетуы мүмкін. ТЕХНИКАЛЫҚ ҚЫЗМЕТ КӨРСЕТУ САҚТЫҚ ЕСКЕРТУ: Тексеруге немесе техникалық қызмет көрсетуге әрекеттену алдында әрқашан құрал өшірулі екені және батарея картриджы алып тасталғанын тексеріңіз.

Газолинді, бензинді, сұйылтқышты, алкогольді немесе сол сияқтыны ешқашан пайдаланбаңыз. Өңсіздену, пішіннің өзгеруі немесе жарықтар орын алуы мүмкін. Өнімнің ҚАУІПСІЗДІГІН және СЕНІМДІЛІГІН сақтау үшін, жөндеуді, кез келген басқа техникалық қызмет көрсетуді немесе реттеуді Makita өкілетті немесе зауыттық сервистік орталықтары әрқашан Makita ауыстыру бөліктерін пайдаланып орындауы керек. ҚОСЫМША АКСЕССУАРЛАР САҚТЫҚ ЕСКЕРТУ: Бұл аксессуарларды немесе тіркемелерді осы нұсқаулықта көрсетілген Makita құралыңызбен бірге пайдалану ұсынылады. Кез келген басқа аксессуарларды немесе тіркемелерді пайдалану адамдардың жарақат алу қаупін тудыруы мүмкін. Аксессуарды немесе тіркемені тек өзінің мақсатына сай пайдаланыңыз. Осы аксессуарларға қатысты қосымша мәліметтер алу үшін кез келген көмек керек болса, жергілікті Makita сервистік орталығынан сұраңыз.

• Makita түпнұсқалық батареясы және зарядтағышы.

Тізімдегі кейбір элементтер құрал жинағында стандартты аксессуарлар ретінде қосылуы мүмкін. Олар елден елге ерекшеленіп отыруы мүмкін.153
