РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ML007G MAKITA

• Оригинална батерия и зарядно устройство Makita.

5. Тастер за проверу

• Посебно водите рачуна и обратите

ВАЖНА СИГУРНОСНА УПУТСТВА

1. Картридж для акумуля-

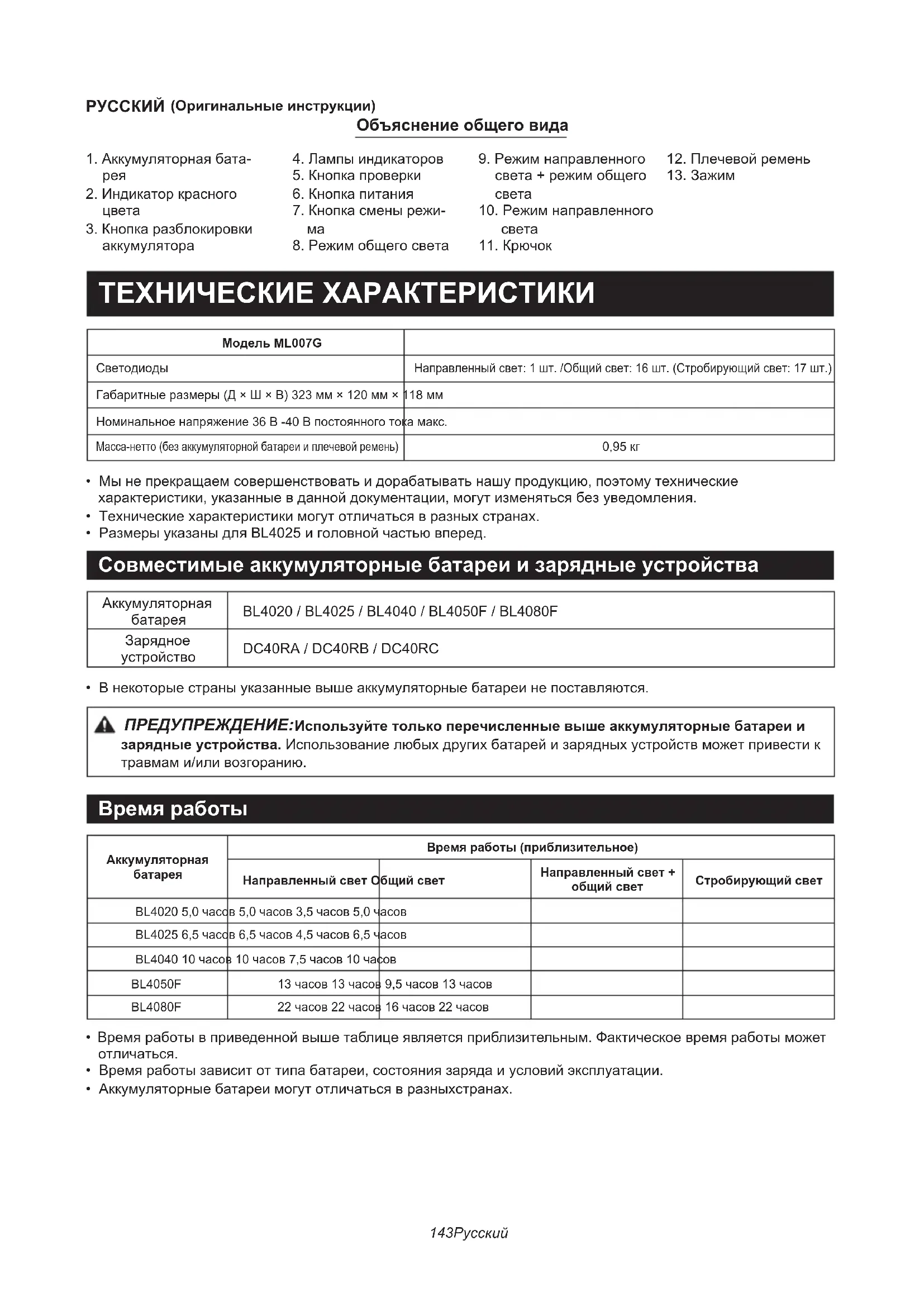

(Оригинальные инструкции) Объяснение общего вида

1. Аккумуляторная бата-

2. Индикатор красного

3. Кнопка разблокировки

4. Лампы индикаторов

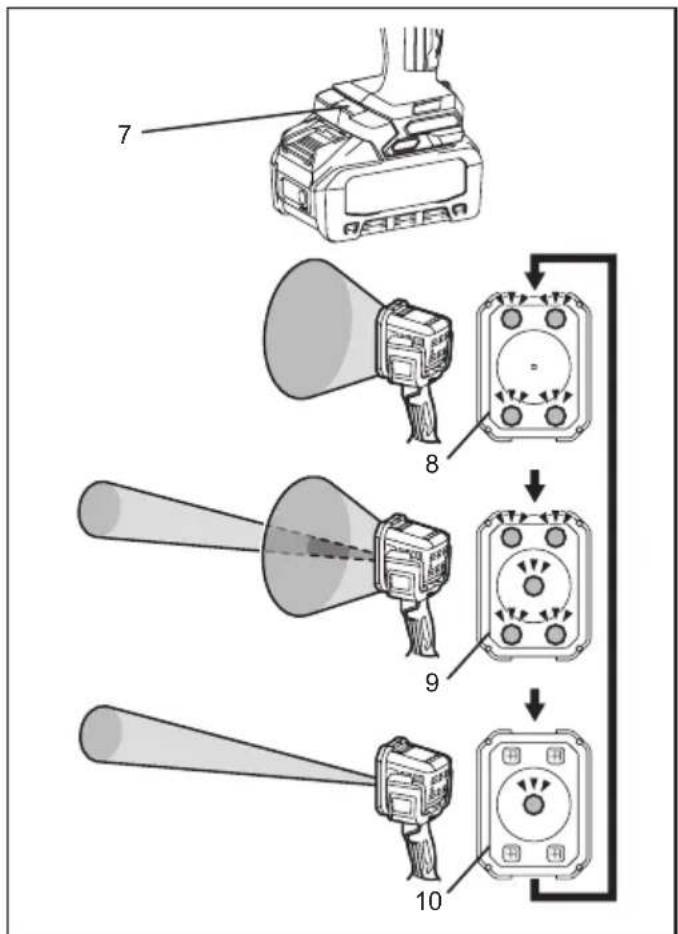

7. Кнопка смены режи-

8. Режим общего света

9. Режим направленного

света + режим общего

10. Режим направленного

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Модель ML007G

Направленный свет: 1 шт. /Общий свет: 16 шт. (Стробирующий свет: 17 шт.) Габаритные размеры (Д × Ш × В) 323 мм × 120 мм × 118 мм Номинальное напряжение 36 В -40 В постоянного тока макс. Масса-нетто (без аккумуляторной батареи и плечевой ремень) 0,95 кг

• Мы не прекращаем совершенствовать и дорабатывать нашу продукцию, поэтому технические характеристики, указанные в данной документации, могут изменяться без уведомления.

• Технические характеристики могут отличаться в разных странах.

• Размеры указаны для BL4025 и головной частью вперед. Совместимые аккумуляторные батареи и зарядные устройства Аккумуляторная

• В некоторые страны указанные выше аккумуляторные батареи не поставляются. ПРЕДУПРЕЖДЕНИЕ: Используйте только перечисленные выше аккумуляторные батареи и зарядные устройства. Использование любых других батарей и зарядных устройств может привести к травмам и/или возгоранию. Время работы Аккумуляторная

Время работы (приблизительное) Направленный свет Общий свет Направленный свет +

Стробирующий свет BL4020 5,0 часов 5,0 часов 3,5 часов 5,0 часов BL4025 6,5 часов 6,5 часов 4,5 часов 6,5 часов BL4040 10 часов 10 часов 7,5 часов 10 часов BL4050F 13 часов 13 часов 9,5 часов 13 часов BL4080F 22 часов 22 часов 16 часов 22 часов

• Время работы в приведенной выше таблице является приблизительным. Фактическое время работы может отличаться.

• Время работы зависит от типа батареи, состояния заряда и условий эксплуатации.

• Аккумуляторные батареи могут отличаться в разныхстранах.144 Русский Условные обозначения Ниже показаны символы, используемые для оборудования. Убедитесь, что вы понимаете их значение перед работой.

• Изучите руководство по эксплуатации

• Только для внутренних работ Ni-

• Только для стран ЕС Поскольку в оборудовании есть опасные компоненты, отработанное электрическое и электронное оборудование, аккумуляторы и батареи могут оказывать негативное воздействие на окружающую среду и здоровье человека. Не выбрасывайте электрические и электронные приборы или батареи вместе с бытовыми отходами! В соответствии с Европейской директивой об отработанном электрическом и электронном оборудовании, аккумуляторах и батареях и отработанных аккумуляторах и батареях, а также с адаптацией к национальному законодательству, отработанное электрическое оборудование, батареи и аккумуляторы следует хранить отдельно и отправлять в отдельный пункт сбора для бытовых отходов, работающий в соответствии с нормами об охране окружающей среды Он обозначается символом перечеркнутого мусорного бака на колесах, размещенного на оборудовании.

• Оптическое излучение (УФ и ИК). Сведите воздействие на глаза и кожу к

• Не смотрите на работающий фонарь.

• Используйте подходящую защиту для

• Соблюдайте особую осторожность! ПРЕДУПРЕЖДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРЕДУПРЕЖДЕНИЕ: При использовании электроинструментов всегда следует соблюдать основные меры предосторожности, чтобы снизить риск возникновения пожара, поражения электрическим током и получения травм, в том числе: ИЗУЧИТЕ ВСЕ ИНСТРУКЦИИ.

1. Не смотрите на свет, не подвергайте глаза воздействию

света. Это может привести к ухудшению зрения.

2. Не накрывайте прибор тканью, картоном или другими

материалами. Это может привести к возгоранию.

3. Прибор не является водонепроницаемым. Не используйте

его в сырых или влажных местах. Не подвергайте его воздействию дождя или снега. Не промывайте его водой.

4. Не касайтесь прибора пинцетом, металлическими

инструментами и т.д.

5. Если прибор не используется, обязательно выключите

его и извлеките аккумуляторную батарею.

6. Не подвергайте прибор ударам, падению и т.д.

7. Информация по безопасности для аккумуляторных

переносных осветительных приборов.

• Батарею следует утилизировать в соответствии с местными нормами и правилами утилизации опасных материалов.

8. Дополнительная информация по осветительным приборам.

• Источник света данного светильника не подлежит замене; по истечении ресурса источника света светильник полностью подлежит замене.

9. Использование и уход за аккумулятором.

• ПРЕДУПРЕЖДЕНИЕ: Прочитайте все предупреждения и инструкции по технике безопасности. Несоблюдение предупреждений и инструкций может привести к поражению электрическим током, пожару и/или серьезной травме.

• Избегайте случайного включения. Перед подключением аккумуляторных батарей, подъема или переноски прибора убедитесь, что выключатель находится в отключенном положении. При переноске прибора не кладите палец на выключатель, а также не подключайте питание, если выключатель находится во включенном положении. Это может привести к несчастному случаю.

• Перед выполнением регулировок, сменой принадлежностей или при длительном хранении прибора обязательно вынимайте аккумуляторные батареи из прибора. Эти меры предосторожности снижают риск случайного включения прибора.

• Используйте только зарядное устройство, поставляемое изготовителем. Зарядное устройство, предназначенное под конкретный тип аккумуляторной батареи, может привести к возгоранию, если будет использовано для неподходящей батареи.

• Используйте только специальные аккумуляторные батареи для прибора. Неподходящие аккумуляторные батареи могут привести к получению травм или вызвать возгорание.

• Неиспользуемую аккумуляторную батарею храните вдали от металлических предметов, например канцелярских скрепок, монет, ключей, гвоздей и прочих небольших металлических предметов, которые могут замкнуть клеммы аккумулятора. Замыкание клемм аккумулятора может привести к получению ожогов или вызвать возгорание.145 Русский

• При неправильной эксплуатации из батареи может вытечь электролитическая жидкость. Избегайте контакта с ней. В случае случайного соприкосновения промойте водой. Если эта жидкость попадет в глаза, обратитесь за медицинской помощью. Жидкость из батареи может вызвать раздражение или ожоги.

• Запрещается использовать поврежденную или измененную аккумуляторную батарею или прибор. Поврежденные или измененные батареи могут работать непредсказуемо и стать причиной возгорания, взрыва или получения травм.

• Не подвергайте аккумуляторную батарею или прибор воздействию огня или чрезмерно высокой температуры. Воздействие огня или температуры выше 130°C (265°F) может привести к взрыву.

• Соблюдайте инструкции по зарядке аккумуляторной батареи или прибора, в частности указанный диапазон температур. Неправильная зарядка или нарушение указанного диапазона температур могут повредить батарею и повысить опасность возгорания.

• Сервисное обслуживание должен проводить только квалифицированный специалист, используя подходящие запасные части. Это обеспечит безопасность прибора.

• Запрещается вносить изменения в конструкцию прибора или аккумуляторной батареи или проводить их ремонт, за исключением процедур, указанных в инструкции по эксплуатации и обслуживанию. Важные правила техники безопасности при обращении с аккумуляторной батареей

• Перед использованием аккумуляторной батареи изучите все инструкции и предупреждающие маркировки, указанные на зарядном устройстве батареи (1), самой батарее (2) и изделии (3), куда вставляется батарея.

• Не разбирайте и не пытайтесь ремонтировать аккумуляторную батарею. Это может привести к возгоранию, перегреву или даже взрыву прибора.

• Если время работы резко сократилось, прекратите работу. Продолжение работы может привести к перегреву, получению ожогов и даже взрыву.

• При попадании электролита в глаза промойте их чистой водой и немедленно обратитесь за медицинской помощью. В противном случае это может привести к потере зрения.

• Не закорачивайте аккумуляторную батарею. (1) Не прикасайтесь к клеммам материалами, проводящими электричество. (2) Избегайте хранения аккумуляторной батареи в контейнере с другими металлическими предметами, такими как гвозди, монеты и т. д. (3) Не подвергайте аккумуляторную батарею воздействию воды или дождя. Короткое замыкание батареи может создать сильный ток, вызвать перегрев, ожоги и даже разрыв батареи.

• Не храните и не используйте прибор и аккумуляторную батарею в местах, где температура может достигать или превышать 50°C (122°F).

• Запрещается cжигать аккумуляторную батарею, даже если она сильно повреждена или полностью изношена. Аккумуляторная батарея может взорваться в огне.

• Не прибивайте гвоздями, не режьте, не ломайте, не бросайте, не роняйте аккумуляторную батарею и не бейте по ней твердым предметом. Это может привести к возгоранию, перегреву или даже взрыву.

• Запрещается использовать поврежденную батарею.

• На литий-ионные батареи распространяются требования Законодательства об опасных грузах. При коммерческих перевозках, например, третьими лицами или транспортно-экспедиционными агентствами, необходимо соблюдать специальные требования к упаковке и маркировке. Для подготовки груза к отправке проконсультируйтесь с экспертом по опасным материалам. Кроме того, соблюдайте требования более подробных национальных нормативов. Оберните лентой или прикройте открытые контакты; расположите батарею в упаковке так, чтобы она лежала неподвижно.

• Для утилизации батарейного картриджа извлеките его из прибора и утилизируйте в безопасном месте. При утилизации батареи соблюдайте местные нормативные требования.

• Используйте батареи только с продуктами, указанными Makita. Установка батарей в несовместимые изделия может привести к возгоранию, перегреву, взрыву или утечке электролита.

• Если прибор не используется длительное время, извлеките из него батарею.

• Аккумуляторная батарея может быть горячей во время и после использования, что может вызвать обычные или низкотемпературные ожоги. При обращении с горячей аккумуляторной батареей будьте особо осторожны.

• Не касайтесь клемм прибора непосредственно после использования, так как они могут нагреться до такой степени, что могут вызвать ожоги.

• Не допускайте попадания стружки, пыли или грязи в клеммы, отверстия и пазы аккумуляторной батареи. Это может привести к снижению производительности или поломке прибора или аккумуляторной батареи.

• Если прибор не предназначен для использования вблизи высоковольтных линий электропередач, не используйте аккумуляторную батарею в таких местах. Это может привести к неисправности или поломке прибора или аккумуляторной батареи.

• Батарею следует хранить в недоступном для детей месте. СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ.

Используйте только оригинальные аккумуляторы Makita. Использование батарей от сторонних изготовителей или батарей с измененной конструкцией может привести к их разрыву и, как следствие, к возгораниям, травмам и повреждениям. Кроме того, это приведет к отмене гарантии Makita на прибор и зарядное устройство. Советы по продлению срока службы батареи

1. Заряжайте аккумуляторную батарею,

не дожидаясь полной разрядки. Всегда останавливайте работу инструмента и заряжайте аккумуляторную батарею, когда вы замечаете, что мощность инструмента падает.

2. Запрещается заряжать полностью заряженную батарею.

Избыточный заряд сокращает срок службы батареи.

3. Заряжайте аккумуляторную батарею при

температуре 10–40°C (50–104°F). Если аккумуляторная батарея горячая, подождите, пока она остынет, и заряжайте только после этого.

4. Извлеките аккумуляторную батарею из

прибора или зарядного устройства, если она не используется.

5. Зарядите аккумуляторную батарею, если она

не использовалась длительное время (более шести месяцев).146 Русский ФУНКЦИОНАЛЬНОЕ

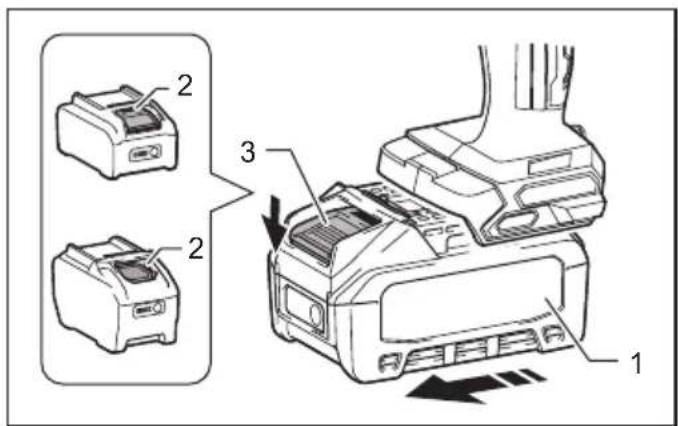

Убедитесь, что инструмент выключен и аккумуляторная батарея извлечена перед регулировкой или проверкой функций инструмента. Установка или извлечение аккумуляторной батареи (Fig. 1)

Всегда выключайте инструмент перед извлечениемаккумуляторной батареи.

При установке или извлечении аккумуляторной батареи крепко держите инструмент и саму батарею. Если вы не будете крепко держать инструмент и аккумуляторную батарею, они могут выскользнуть из рук, что приведет к повреждению инструмента и батареи, а также к травмам. Чтобы извлечь аккумуляторную батарею, достаньте ее из прибора, нажав на кнопку перед ней. Чтобы установить аккумуляторную батарею, совместите язычок на ней с пазом в корпусе и вставьте батарею на место. Полностью вставьте батарею до щелчка. Если красный индикатор виден, как показано на рисунке, значит, заблокировано не полностью.

Устанавливайте аккумуляторную батарею полностью, чтобы красный индикатор не был виден. В противном случае батарея может случайно выпасть из инструмента, что может причинить травму вам или окружающим.

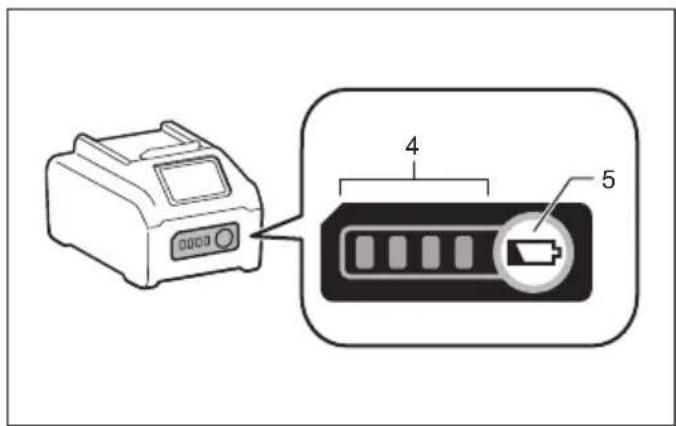

Не вставляйте аккумуляторную батарею с усилием. Если батарея не входит легко, значит вы устанавливаете ее неправильно. Индикация оставшейся емкости аккумулятора (Fig. 2) Чтобы посмотреть оставшийся заряд батареи, нажмите на кнопку, расположенную на батарее. Индикаторы загораются на несколько секунд. Лампы индикаторов Оставшийся заряд

Выкл Мигает от 75 % до 100 % от 50 % до 75 % от 25 % до 50 % от 0 % до 25 % Зарядите батарею.

Возможна неисправность

ПРИМЕЧАНИЕ: В зависимости от условий эксплуатации и температуры окружающей среды индикация может незначительно отличаться от фактической емкости. ПРИМЕЧАНИЕ: При срабатывании системы защиты батареи начинает мигать первый (крайний левый) индикатор. Включите освещение (Fig. 3)

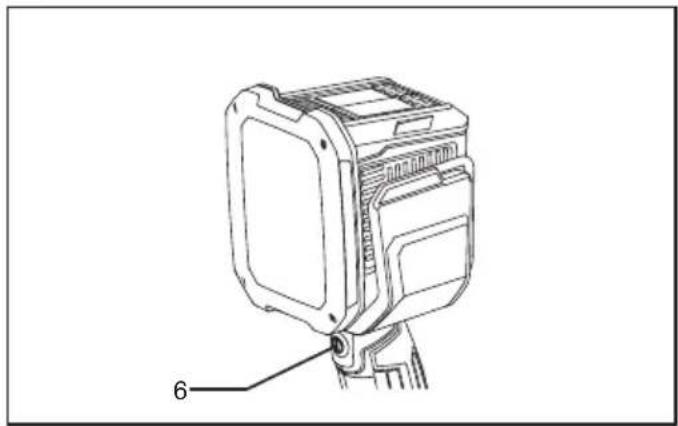

Не смотрите на прямой источник света. Нажмите кнопку питания, чтобы зажечь свет. Чтобы выключить свет, снова нажмите кнопку питания. ПРИМЕЧАНИЕ: Устройство включается в том же режиме, что и в предыдущем цикле настроек. Выбор режима Когда свет включен, нажмите кнопку режима (MODE) для того чтобы запустить цикл настроек направленного, общего света и направленного + общего света. Включите стробирующее освещение (Fig. 4) Нажмите и удерживайте кнопку режима (MODE), пока устройство не перейдет в режим стробоскопа. Чтобы отключить режим стробоскопа, просто нажмите кнопку режима (MODE). Система защиты прибора/батареи Прибор оснащен системой защиты, которая автоматически отключает выходную мощность для сохранения длительного срока службы. Защита от переразряда (Fig. 5) Когда емкость батареи становится низкой, светодиодные идникаторы гаснут, кроме одного светодиода. После этого приблизительно через пять- десять минут система автоматически отключает

Защита от других причин Система защиты также разработана для устранения других причин, которые могут повредить прибор, система позволяет прибору автоматически останавливаться. Чтобы устранить причины временной остановки или остановки в ходе работы прибора, примите все нижеследующие меры.

1. Выключите прибор, а затем снова включите его,

чтобы перезапустить.

2. Зарядите батарею (-и) или замените её/их

заряженной(-ыми) батареей(-ями).

3. Дайте прибору и батарее (-ям) остыть.

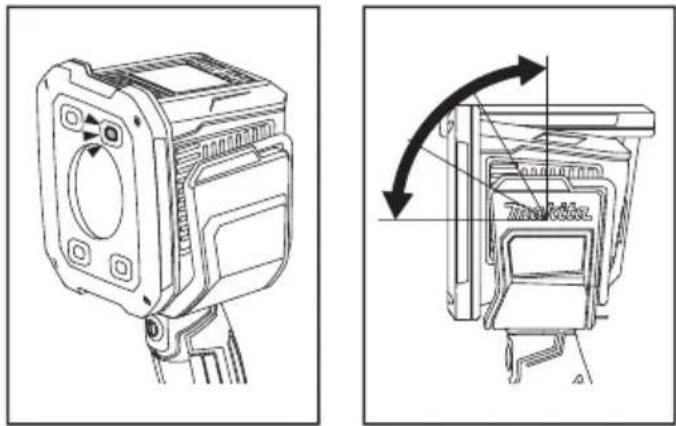

Если посредством восстановления системы защиты не удастся добиться улучшения, обратитесь в местный сервисный центр Makita.147 Русский Угол наклона головки (Fig. 6)

При изменении угла наклона головки будьте осторожны, чтобы не зажать пальцы между головкой и корпусом инструмента. Угол наклона головки можно регулировать в 4 этапа. Крючок (Fig. 7)

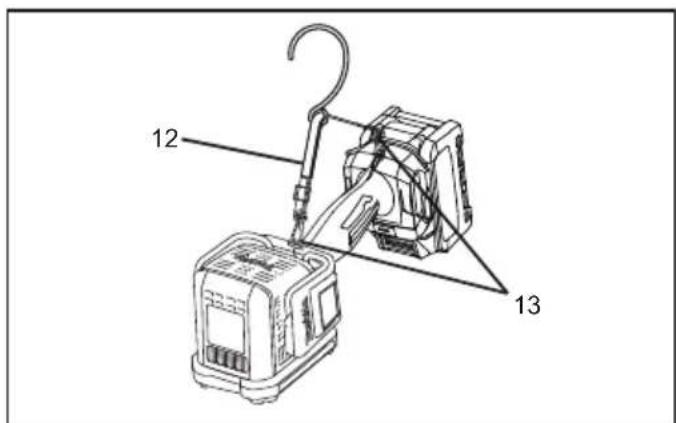

Поднимая крючок, будьте осторожны, чтобы не зажать пальцы между крючком и корпусом инструмента. Плечевой ремень (Fig. 8) Плечевой ремень может быть установлен с помощью зажимов на обоих концах.

Не следует использовать кольцо для каких-либо других целей, кроме подвешивания прибора. В противном случае можно получить травмы. ОБСЛУЖИВАНИЕ

Всегда проверяйте, что инструмент выключен и аккумуляторная батарея извлечена, прежде чем пытаться выполнить осмотр или провести техническое обслуживание. ПРИМЕЧАНИЕ: Запрещается использовать бензин, бензол, растворитель, спирт и подобные вещества. Это может привести к потере цвета, деформации и трещинам. Ремонт и любое другое техническое обслуживание или регулировка должны выполняться авторизованными или заводскими сервисными центрами Makita. При этом всегда должны использоваться оригинальные запасные части Makita. Это обеспечивает безопасность и надежность

Эти аксессуары или дополнительные элементы рекомендуется использовать с инструментом Makita, который указан в данном руководстве. Использование других аксессуаров или принадлежностей может привести к получению травм. Используйте аксессуары или принадлежности только по назначению. Если вам нужна помощь в получении более подробной информации об этих аксессуарах, обратитесь в ваш Сервисный центр Makita.

• Оригинальная батарея и зарядное устройство Makita. ПРИМЕЧАНИЕ: Некоторые элементы из списка могут быть включены в пакет в качестве стандартных аксессуаров. Комплект поставки может отличаться в разных странах.148 Қазақ
