РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ML005G MAKITA

3. Лампы индикаторов

6. Переключатель режима яркости

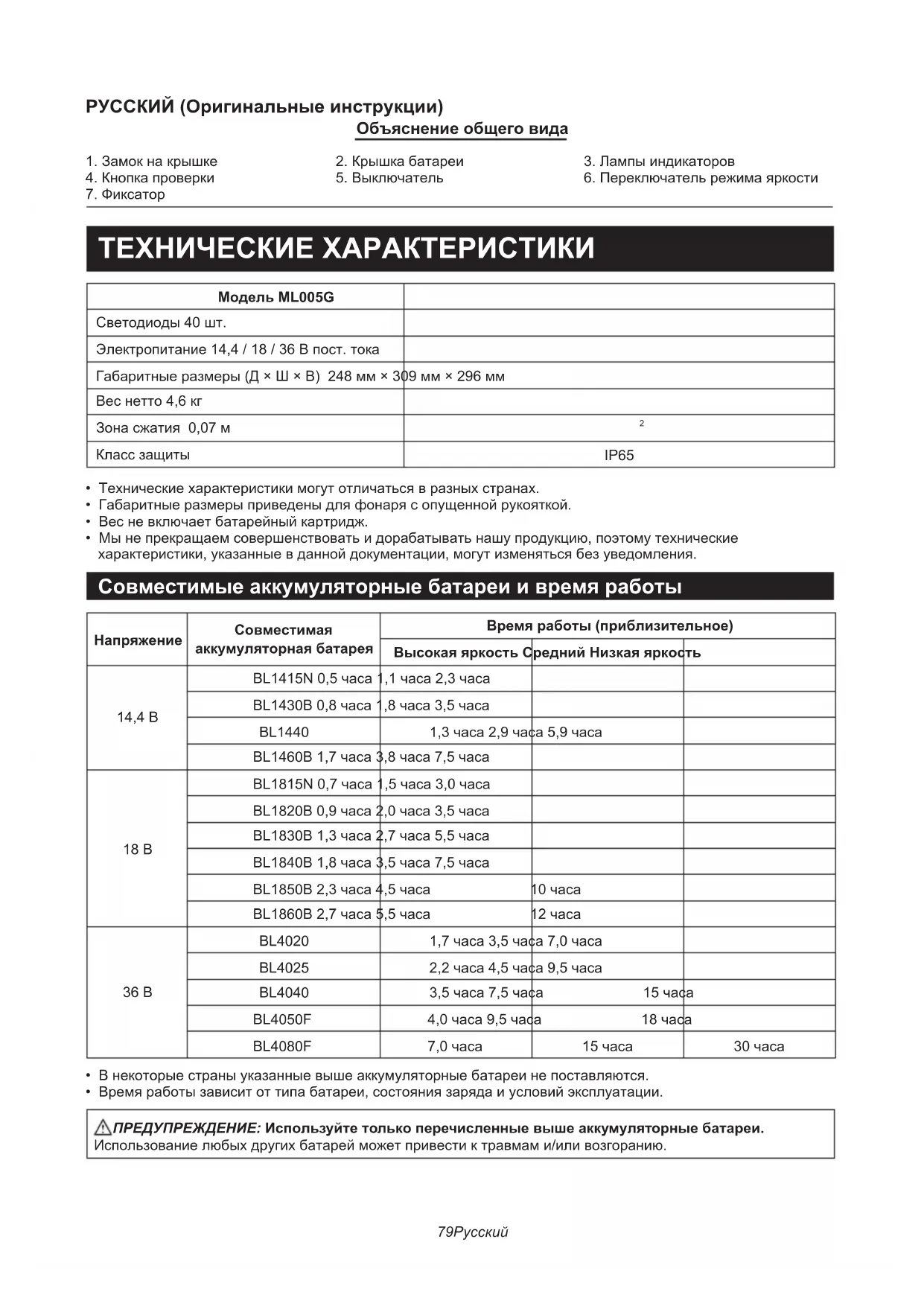

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Модель ML005G Светодиоды 40 шт. Электропитание 14,4 / 18 / 36 В пост. тока Габаритные размеры (Д × Ш × В) 248 мм × 309 мм × 296 мм Вес нетто 4,6 кг Зона сжатия 0,07 м

• Технические характеристики могут отличаться в разных странах.

• Габаритные размеры приведены для фонаря с опущенной рукояткой.

• Вес не включает батарейный картридж.

• Мы не прекращаем совершенствовать и дорабатывать нашу продукцию, поэтому технические характеристики, указанные в данной документации, могут изменяться без уведомления. Совместимые аккумуляторные батареи и время работы

Совместимая аккумуляторная батарея Время работы (приблизительное) Высокая яркость Средний Низкая яркость 14,4 В BL1415N 0,5 часа 1,1 часа 2,3 часа BL1430B 0,8 часа 1,8 часа 3,5 часа BL1440 1,3 часа 2,9 часа 5,9 часа BL1460B 1,7 часа 3,8 часа 7,5 часа 18 В BL1815N 0,7 часа 1,5 часа 3,0 часа BL1820B 0,9 часа 2,0 часа 3,5 часа BL1830B 1,3 часа 2,7 часа 5,5 часа BL1840B 1,8 часа 3,5 часа 7,5 часа BL1850B 2,3 часа 4,5 часа 10 часа BL1860B 2,7 часа 5,5 часа 12 часа 36 В BL4020 1,7 часа 3,5 часа 7,0 часа BL4025 2,2 часа 4,5 часа 9,5 часа BL4040 3,5 часа 7,5 часа 15 часа BL4050F 4,0 часа 9,5 часа 18 часа BL4080F 7,0 часа 15 часа 30 часа

• В некоторые страны указанные выше аккумуляторные батареи не поставляются.

• Время работы зависит от типа батареи, состояния заряда и условий эксплуатации. ПРЕДУПРЕЖДЕНИЕ: Используйте только перечисленные выше аккумуляторные батареи. Использование любых других батарей может привести к травмам и/или возгоранию.80 Русский Условные обозначения Ниже показаны символы, используемые для оборудования. Убедитесь, что вы понимаете их значение перед

• Изучите руководство по эксплуатации. Ni-MH Li-ion

Только для стран ЕС. Из-за наличия в оборудовании опасных компонентов, отработанное электрическое и электронное оборудование, аккумуляторы и батареи могут оказывать негативное влияние на окружающую среду и здоровье людей. Не выбрасывайте электрические и электронные приборы или батареи вместе с бытовыми отходами! В соответствии с Европейской директивой об отработанном электрическом и электронном оборудовании и об аккумуляторах и батареях и отработанных аккумуляторах и батареях, а также с адаптацией к национальному законодательству, отработанное электрическое оборудование, батареи и аккумуляторы следует хранить отдельно и отправлять в отдельный пункт сбора для бытовых отходов, работающий в соответствии с нормами об охране окружающей среды Он обозначается символом перечеркнутого мусорного бака на колесах, размещаемом на оборудовании.

• Оптическое излучение (УФ и ИК). Сведите воздействие на глаза и кожу к

• Не смотрите на работающий фонарь.

• Используйте подходящую защиту для

• Соблюдайте особую осторожность! ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРЕДУПРЕЖДЕНИЕ: При использовании приборов всегда соблюдайте основные меры предосторожности (см. ниже), чтобы уменьшить риск возгорания, поражения током, получения травм. ИЗУЧИТЕ ВСЕ ИНСТРУКЦИИ.

Не смотрите на свет, не подвергайте глаза воздействию света. Это может привести к ухудшению зрения.

Не накрывайте прибор тканью, картоном или другими материалами. Это может привести к возгоранию.

3. Не подвергайте его воздействию дождя или снега.

Не промывайте его водой.

4. Не касайтесь прибора пинцетом, металлическими

инструментами и т.д.

Если прибор не используется, обязательно выключите его и извлеките аккумуляторную батарею.

6. Не подвергайте прибор ударам, падению и т.д.

7. Информация по безопасности для аккумуляторных

переносных осветительных приборов.

Батарею следует утилизировать в соответствии с местными нормами и правилами утилизации опасных материалов.

Дополнительная информация по осветительным приборам.

• Источник света данного светильника не заменяемый; по истечении ресурса источника света светильник полностью подлежит замене.

9. Использование и уход за аккумулятором.

ПРЕДУПРЕЖДЕНИЕ: Прочитайте все предупреждения и инструкции по технике безопасности. Несоблюдение предупреждений и инструкций может привести к поражению электрическим током, пожару и/или серьезной травме.

Избегайте случайного включения. Перед подключением аккумуляторных батарей, подъема или переноски прибора убедитесь, что выключатель находится в отключенном положении. При переноске прибора не кладите палец на выключатель, а также не подключайте питание, если выключатель находится во включенном положении. Это может привести к несчастному случаю.

• Перед выполнением регулировок, сменой принадлежностей или при длительном хранении прибора обязательно вынимайте аккумуляторные батареи из прибора. Эти меры предосторожности снижают риск случайного включения прибора.

Используйте только зарядное устройство, поставляемое изготовителем. Зарядное устройство, предназначенное под конкретный тип аккумуляторной батареи, может привести к возгоранию, если будет использовано для неподходящей батареи.

Используйте только специальные аккумуляторные батареи для прибора. Неподходящие аккумуляторные батареи могут привести к получению травм или вызвать возгорание.

• Неиспользуемую аккумуляторную батарею храните вдали от металлических предметов, например канцелярских скрепок, монет, ключей, гвоздей и прочих небольших металлических предметов, которые могут замкнуть клеммы аккумулятора. Замыкание клемм аккумулятора может привести к получению ожогов или вызвать возгорание.

• При неправильной эксплуатации из батареи может вытечь электролитическая жидкость. Избегайте контакта с ней. В случае случайного соприкосновения промойте водой. Если эта жидкость попадет в глаза, обратитесь за медицинской помощью. Жидкость из батареи может вызвать раздражение или ожоги.

• Запрещается использовать поврежденную или измененную аккумуляторную батарею или прибор. Поврежденные или измененные батареи могут работать непредсказуемо и стать причиной возгорания, взрыва или получения травм.

• Не подвергайте аккумуляторную батарею или прибор воздействию огня или чрезмерно высокой температуры. Воздействие огня или температуры выше 130 °C (265 °F) может привести к взрыву.

Соблюдайте инструкции по зарядке аккумуляторной батареи или прибора, в частности указанный диапазон температур. Неправильная зарядка или нарушение указанного диапазона температур могут повредить батарею и повысить опасность возгорания.

Сервисное обслуживание должен проводить только квалифицированный специалист, используя подходящие запасные части. Это обеспечит безопасность прибора.

Запрещается вносить изменения в конструкцию прибора или аккумуляторной батареи или проводить их ремонт, за исключением процедур, указанных в инструкции по эксплуатации и обслуживанию.81 Русский

10. Важные правила техники безопасности при

обращении с аккумуляторной батареей.

Перед использованием аккумуляторной батареи изучите все инструкции и предупреждающие маркировки, указанные на зарядном устройстве батареи (1), самой батарее (2) и изделии (3), куда вставляется батарея.

• Не разбирайте и не пытайтесь ремонтировать аккумуляторную батарею. Это может привести к возгоранию, перегреву или даже взрыву прибора.

• Если время работы резко сократилось, прекратите работу. Продолжение работы может привести к перегреву, получению ожогов и даже взрыву.

• При попадании электролита в глаза промойте их чистой водой и немедленно обратитесь за медицинской помощью. В противном случае это может привести к потере зрения.

• Не закорачивайте аккумуляторную батарею.

Не храните и не используйте прибор и аккумуляторную батарею в местах, где температура может достигать или превышать 50 °C (122 °F).

• Не прибивайте гвоздями, не режьте, не ломайте, не бросайте, не роняйте аккумуляторную батарею и не бейте по ней твердым предметом. Это может привести к возгоранию, перегреву или даже взрыву.

Запрещается использовать поврежденную батарею.

• На литий-ионные батареи распространяются требования Законодательства об опасных грузах. При коммерческих перевозках, например, третьими лицами или транспортно-экспедиционными агентствами, необходимо соблюдать специальные требования к упаковке и маркировке. Для подготовки груза к отправке проконсультируйтесь с экспертом по опасным материалам. Кроме того, соблюдайте требования более подробных национальных нормативов. Оберните лентой или прикройте открытые контакты; расположите батарею в упаковке так, чтобы она лежала неподвижно.

Используйте батареи только в изделиях, указанных компанией Makita. Установка батарей в несовместимые изделия может привести к возгоранию, перегреву, взрыву или утечке электролита.

• Если прибор не используется длительное время, извлеките из него батарею.

• Аккумуляторная батарея может быть горячей во время и после использования, что может вызвать обычные или низкотемпературные ожоги. При обращении с горячей аккумуляторной батареей будьте особо осторожны.

• Не касайтесь клемм прибора непосредственно после использования, так как они могут нагреться до такой степени, что могут вызвать ожоги.

• Не допускайте попадания стружки, пыли или грязи в клеммы, отверстия и пазы аккумуляторной батареи. Это может привести к снижению производительности или поломке прибора или аккумуляторной батареи.

• Если прибор не предназначен для использования вблизи высоковольтных линий электропередач, не используйте аккумуляторную батарею в таких местах. Это может привести к неисправности или поломке прибора или аккумуляторной батареи.

Батарею следует хранить в недоступном для детей месте.

11. Советы по продлению срока службы батареи.

• Заряжайте аккумуляторную батарею, не дожидаясь полной разрядки. Всегда останавливайте работу инструмента и заряжайте аккумуляторную батарею, когда вы замечаете, что мощность инструмента падает.

Запрещается заряжать полностью заряженную батарею. Избыточный заряд сокращает срок службы батареи.

Заряжайте аккумуляторную батарею при температуре 10–40 °C (50–104 °F). Если аккумуляторная батарея горячая, подождите, пока она остынет, и заряжайте только после этого.

• Извлеките аккумуляторную батарею из прибора или зарядного устройства, если она не используется.

Зарядите аккумуляторную батарею, если она не использовалась длительное время (более шести месяцев). ВНИМАНИЕ: Используйте только оригинальные аккумуляторы Makita. Использование батарей от сторонних изготовителей или батарей с измененной конструкцией может привести к их разрыву и, как следствие, к возгораниям, травмам и повреждениям. Кроме того, это приведет к отмене гарантии Makita на прибор и зарядное устройство. Сохраните все правила и инструкции по технике безопасности для дальнейшего использования. ФУНКЦИОНАЛЬНОЕ ОПИСАНИЕ

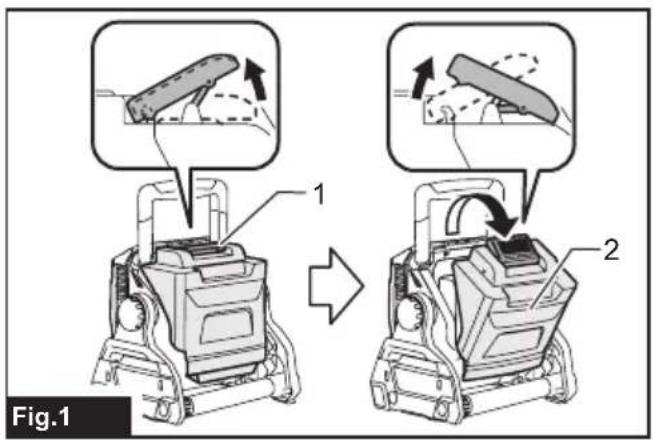

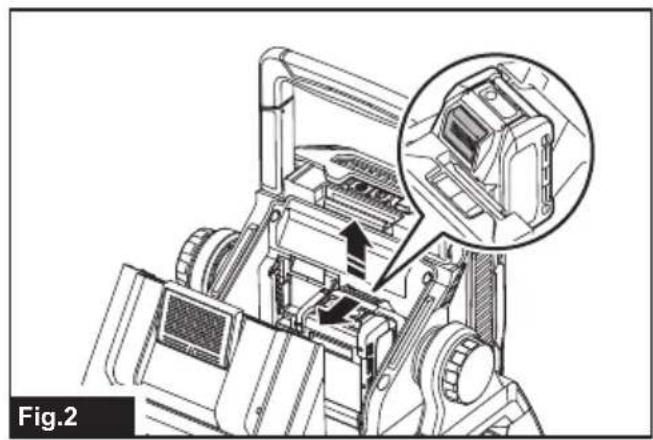

• Перед выполнением регулировок или проверкой исправности прибора убедитесь, что он выключен, а аккумуляторная батарея извлечена. Установка или извлечение аккумуляторной

• При установке или извлечении аккумуляторной батареи надежно удерживайте прибор и аккумуляторную батарею. Прибор и аккумуляторная батарея могут выпасть из рук, что может привести к повреждению прибора и зарядного устройства батареи или к травме.

Соблюдайте осторожность, чтобы не прищемить пальцы между прибором и аккумуляторной батареей при установке аккумуляторной батареи или между прибором и крышкой батареи при закрытии последней. Для установки аккумуляторной батареи отоприте замок на крышке и откройте крышку батареи. (Fig. 1) Вставьте аккумуляторную батарею. Совместите выступ на аккумуляторной батарее с пазом в корпусе и вложите туда батарею. Полностью вставьте батарею до щелчка. Если на верхней стороне кнопки виден красный индикатор, батарея вставлена не полностью. После этого закройте крышку батареи. Чтобы извлечь аккумуляторную батарею, достаньте ее из прибора, нажав на кнопку перед ней. (Fig. 2)

• Всегда устанавливайте батарейный картридж полностью на место. В противном случае она может выпасть из прибора и причинить травму.82 Русский

Не вставляйте аккумуляторную батарею с усилием. Если батарея не входит легко, значит вы устанавливаете ее неправильно. Индикация оставшейся емкости аккумулятора (Fig. 3) (Только на аккумуляторных батареях с индикатором) Чтобы посмотреть оставшийся заряд батареи, нажмите на кнопку, расположенную на батарее. Лампы индикаторов включатся на несколько секунд. Лампы индикаторов Оставшийся заряд

Выкл Мигает от 75 % до 100 % от 50 % до 75 % от 25 % до 50 % от 0 % до 25 % Зарядите батарею.

• В зависимости от условий эксплуатации и температуры окружающей среды индикация может незначительно отличаться от фактической емкости.

При срабатывании системы защиты батареи начинает мигать первый (крайний левый) индикатор. Использование батарей от сторонних изготовителей или изменение конструкции батареи приведет к отмене гарантии на прибор и зарядное устройство Makita. Включение фонаря и выбор режима яркости (Fig. 4)

Выключатель: Нажмите на выключатель один раз, чтобы включить фонарь (используется режим яркости, выбранный при предыдущем использовании). Нажмите на выключатель повторно, чтобы выключить фонарь.

Переключатель режима яркости: Последовательность режимов: Высокая яркость / Средняя яркость / Низкая яркость / Высокая яркость при каждом включении фонаря. Система защиты батареи (Fig. 5) Прибор оснащен системой защиты батареи для продления ее срока службы. При низком заряде батареи гаснут все светодиоды, кроме одного (см. рисунок). После этого приблизительно через пять-десять минут система автоматически отключает питание. Защита от перегрева В случае перегрева прибора или батареи, прибор автоматически останавливается. Дайте прибору остыть, прежде чем включать его повторно. ЭКСПЛУАТАЦИЯ

Всегда устанавливайте прибор на ровную и устойчивую поверхность. В противном случае прибор может упасть. Регулировка угла освещения (Fig. 6) Ослабьте фиксаторы по обеим сторонам. Отрегулируйте угол освещения (в диапазоне 240°). Затем повторно затяните фиксаторы.

При регулировке угла освещения не прищемите пальцы. Наклеивание антибликовой пленки (Fig. 8) Дополнительные аксессуары

• Перед наклеиванием антибликовой пленки удалите грязь с поверхности линзы прибора.

• С помощью пульвелизатора тщательно смочите линзу прибора и поверхность, но которую наносится антибликовая пленка.

• Наклейте ее по центру линзы прибора.

• Используйте резиновый аппликатор или резиновый шпатель, чтобы выдавить воздух или капли воды, застрявшие между пленкой и линзой.

• После наклеивания сотрите все капли воды сухой

Установка отражателя (Fig. 9) Дополнительные аксессуары Зацепите выступ отражателя за выемку на приборе, как показано на рисунке. Использование штатива (дополнительный аксессуар)

Внимательно изучите руководство по эксплуатации принадлежностей перед их использованием с фонарем. Фонарь можно установить на штатив, чтобы облегчить

Не уроните прибор при его закреплении на штативе.

• Всегда ставьте штатив на ровную, устойчивую поверхность, чтобы предотвратить его падение.

• Полностью разведите стойки штатива.

Штатив запрещается использовать при сильном ветре.

Убедитесь, что прибор надежно закреплен на штативе.

• Снимите прибор при переноске или складывании стоек штатива.

• При складывании штатива не прищемите руку между его стоек. ОБСЛУЖИВАНИЕ

Прежде чем пытаться выполнить осмотр или провести техническое обслуживание прибора, выключите его и извлеките аккумуляторную батарею.

Запрещается использовать бензин, бензол, растворитель, спирт и подобные вещества. Это может привести к потере цвета, деформации и трещинам. Потребитель может выполнять только те работы по обслуживанию, которые указаны в данном руководстве по эксплуатации. Все прочие работы должны проводиться в авторизованных сервисных центрах Makita.

• Запрещается мыть прибор в воде. Регулярно протирайте наружную поверхность (корпус) прибора тканью, смоченной в мыльной воде.83 Русский ДОПОЛНИТЕЛЬНЫЕ

• В данном руководстве указаны рекомендованные аксессуары и принадлежности для прибора Makita. Использование других аксессуаров или принадлежностей может привести к получению

Используйте аксессуары или принадлежности только по назначению. Если вам требуется дополнительная информация о данных аксессуарах, обратитесь в местный сервисный центр Makita.

• Оригинальная батарея и зарядное устройство Makita

• Некоторые позиции из списка могут быть включены в стандартный комплект поставки прибора. Комплект поставки может отличаться в разных странах.84 Polski POLSKI (Instrukcja oryginalna) Objaśnienie widoku ogólnego
