MANUAL DE UTILIZADOR ML005G MAKITA

4. Botão de checagem

3. Luzes de indicação

6. Seleção do modo de brilho

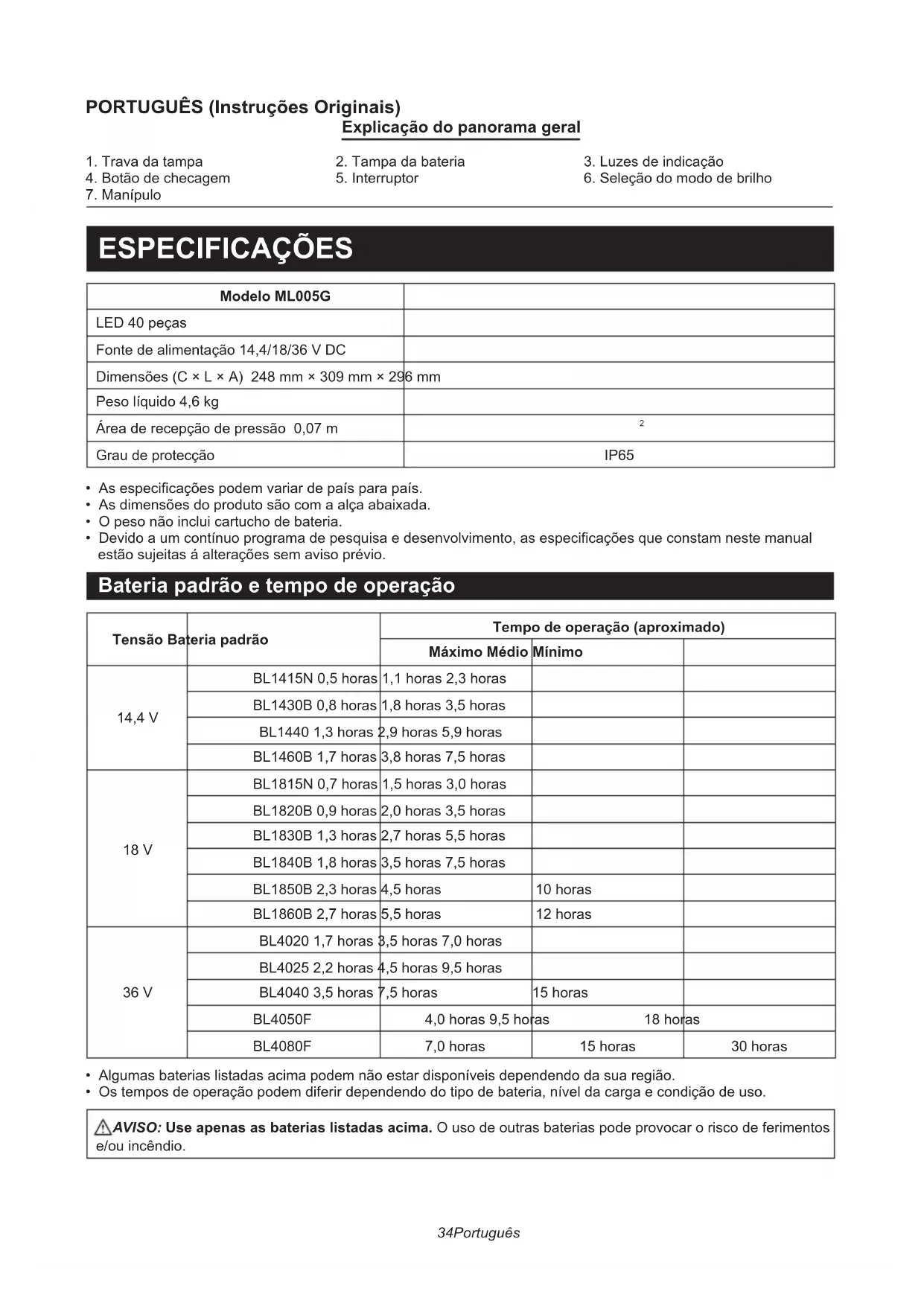

ESPECIFICAÇÕES Modelo ML005G LED 40 peças Fonte de alimentação 14,4/18/36 V DC Dimensões (C × L × A) 248 mm × 309 mm × 296 mm Peso líquido 4,6 kg Área de recepção de pressão 0,07 m

Grau de protecção IP65

• As especificações podem variar de país para país.

• As dimensões do produto são com a alça abaixada.

• O peso não inclui cartucho de bateria.

• Devido a um contínuo programa de pesquisa e desenvolvimento, as especificações que constam neste manual estão sujeitas á alterações sem aviso prévio. Bateria padrão e tempo de operação Tensão Bateria padrão Tempo de operação (aproximado) Máximo Médio Mínimo 14,4 V BL1415N 0,5 horas 1,1 horas 2,3 horas BL1430B 0,8 horas 1,8 horas 3,5 horas BL1440 1,3 horas 2,9 horas 5,9 horas BL1460B 1,7 horas 3,8 horas 7,5 horas 18 V BL1815N 0,7 horas 1,5 horas 3,0 horas BL1820B 0,9 horas 2,0 horas 3,5 horas BL1830B 1,3 horas 2,7 horas 5,5 horas BL1840B 1,8 horas 3,5 horas 7,5 horas BL1850B 2,3 horas 4,5 horas 10 horas BL1860B 2,7 horas 5,5 horas 12 horas 36 V BL4020 1,7 horas 3,5 horas 7,0 horas BL4025 2,2 horas 4,5 horas 9,5 horas BL4040 3,5 horas 7,5 horas 15 horas BL4050F 4,0 horas 9,5 horas 18 horas BL4080F 7,0 horas 15 horas 30 horas

• Algumas baterias listadas acima podem não estar disponíveis dependendo da sua região.

• Os tempos de operação podem diferir dependendo do tipo de bateria, nível da carga e condição de uso. AVISO: Use apenas as baterias listadas acima. O uso de outras baterias pode provocar o risco de ferimentos e/ou incêndio.35 Português Símbolos A seguir encontram-se os símbolos usados para este equipamento. Certifique-se de que pode entender o significado dos símbolos antes de usar.

• Leia o manual de instruções. Ni-MH Li-ion

Aplicável apenas a países de União Europeia. Devido à existencia de componentes perigosos no equipamento, tais como resíduos de equipamento eléctrico e electrônico, os acumuladores e as baterias podem ter um impacto negativo no meio ambiente e na saúde humana. Não são permitidos descartar aparelhos eléctricos e electrônicos ou baterias no lixo doméstico! Conforme a Diretiva Europeia referente a resíduos de equipamentos eléctricos e electrônicos e acumuladores e baterias e resíduos de acumuladores e baterias, bem como sua adaptação à legislação nacional, os resíduos de equipamento eléctrico, baterias e acumuladores devem ser armazenados separadamente e entregues num ponto separado de coleta para resíduos municipais, suas operações devem estar de acordo com as regulamentações de protecção ambiental. Isto é indicado pelo símbolo do contentor de lixo barrado com uma cruz colocado no equipamento.

• Radiação Óptica (raios ultravioleta e infravermelhos). Evite exposição aos olhos ou à pele.

• Não olhe directamente para a lâmpada acesa.

• Use protecção apropriada ou protecção ocular.

• Tenha muito cuidado e atenção!

INSTRUÇÕES DE SEGURANÇA

IMPORTANTES AVISO: Ao usar ferramentas, precauções básicas de segurança devem sempre ser seguidas para reduzir o risco de incêndio, choque elétrico e ferimentos pessoais, inclusive as instruções a seguir: LEIA TODAS AS INSTRUÇÕES.

1. Não olhe para a luz ou não a exponha aos olhos. Os

olhos podem ficar danificados.

2. Não cubra a lanterna com nenhum tipo de tecido,

papel, etc., pois pode provocar um incêndio.

3. Não a exponha a chuva ou neve. Não a lave em água.

4. Não toque na parte interna do dispositivo com pinças,

ferramentas de metal, etc.

5. Quando a lanterna não estiver em uso, deve sempre

desligá-la e remover a bateria.

6. Não deixe o dispositivo cair nem o exponha a

7. Informações de segurança para lanternas portáteis

A eliminação de baterias deve ser feita em conformidade com os regulamentos locais que visam a eliminação de resíduos perigosos.

• Não tente queimar a bateria.

8. Informação suplementar para lanternas.

• A fonte de luz desta luminária não é substituível; quando a fonte de luz chegar ao fim da vida útil, toda a luminária deve ser substituída.

9. Uso e cuidados com a bateria.

AVISO: Leia todos os avisos e as instruções de segurança. A inobservância dos avisos e das instruções pode resultar em choque elétrico, incêndio e/ou lesões graves.

• Evite arranque não intencional. Certifique-se de que o interruptor esteja na posição de desligar antes de conectar a bateria, pegar ou transportar a ferramenta. Transportar a ferramenta com o dedo no interruptor ou conectar a ferramenta quando a mesma estiver com o interruptor ligado pode provocar acidentes.

• Desligue o plugue da fonte de alimentação antes de proceder a quaisquer ajustes, trocar acessórios ou arrumar uma ferramenta elétrica. Estas medidas de segurança preventivas reduzem o risco de um arranque acidental da ferramenta elétrica.

Recarregue a ferramenta somente com o carregador especificado pelo fabricante. Um carregador designado para um tipo de bateria pode provocar risco de incêndio quando usado para recarregar outro tipo de bateria.

• Use ferramentas somente com as baterias especificamente designadas. O uso de outras baterias pode provocar o risco de ferimentos e/ou incêndio.

• Quando a bateria não estiver em uso, mantenha-a longe de outros objetos metálicos, tais como clipes de papel, chaves, pregos, parafusos ou outros objetos metálicos pequenos, que podem provocar a conexão de um terminal ao outro. Provocar o curto-circuito nos terminais da bateria pode causar queimaduras ou incêndio.

• Sob condições incorretas de uso, o fluido pode vazar da bateria; evite contato com o mesmo. Se ocorrer o contato acidental, lave com bastante água. Se o fluido entrar em contato com os olhos, procure também ajuda médica. O fluido ejetado da bateria pode causar irritação ou queimaduras.

• Não use uma bateria ou ferramenta que esteja danificada ou modificada. Baterias danificadas ou modificadas podem apresentar comportamento imprevisível que pode causar incêndio, explosão ou risco de ferimentos.

• Não exponha a bateria ou a ferramenta ao fogo ou temperatura excessiva. Exposição ao fogo ou à temperatura acima de 130 °C (265 °F) pode causar explosão.

• Siga todas as instruções de carregamento e não carregue a bateria ou ferramenta fora da amplitude térmica especificada nas instruções. Carregar de forma imprópria ou a uma temperatura fora da amplitude térmica especificada pode danificar a bateria e aumentar o risco de incêndio.

• Proceda à reparação da ferramenta elétrica por um técnico qualificado e utilize apenas peças sobresselentes idênticas. Assim, garante que a segurança da ferramenta elétrica é mantida.

Não modifique ou tente reparar a ferramenta ou a bateria exceto como indicado nas instruções de uso e cuidado.

Instruções importantes de segurança sobre a bateria.

• Antes de usar a bateria, leia todas as instruções e símbolos de aviso no (1) carregador de bateria, (2) bateria, e (3) produto usando a bateria.

• Não tente desmontar ou modificar o cartucho de bateria. Isso pode resultar em sobreaquecimento, incêndio ou mesmo explosão.36 Português

• Se o tempo de operação tornar-se extremamente curto, pare o funcionamento imediatamente. Isso pode resultar num risco de sobreaquecimento, possíveis queimaduras ou mesmo uma explosão.

• Se entrar eletrólito nos olhos, lave com água limpa e procure ajuda médica imediatamente. Isso pode causar perda de visão.

• Não provoque um curto-circuito na bateria.

Não armazene a lanterna e a bateria em locais onde a temperatura possa atingir ou exceder os 50 °C (122 °F).

• Nunca tente furar, cortar, esmagar, atirar ou deixar cair a bateria nem bater na bateria com um objeto duro. Tal conduta pode resultar em sobreaquecimento, incêndio ou mesmo explosão.

• Não use uma bateria danificada.

• As baterias que contém íon de lítio estão sujeitas aos requisitos da Legislação de Mercadorias Perigosas. Para usos comerciais por terceiros ou agentes de frete, por exemplo, requisitos especiais relativos à empacotamento e rotulagem devem ser observados. A preparação do item para envio deve ser consultada por um perito em materiais perigosos. Favor consultar os regulamentos da sua região para mais detalhes. Passe fita ou cubre os contatos da bateria e embale-a de forma que não se mova durante o transporte.

Use as baterias apenas para os produtos especificados pela Makita. A instalação das baterias em produtos não compatíveis pode causar incêndio, aquecimento excessivo, explosão ou vazamento do eletrólito.

Se a ferramenta não for utilizada durante um longo período de tempo, a bateria deve ser removida da mesma.

• Durante a carga e a utilização, a bateria pode aquecer, pelo que existe o risco de queimaduras. Os devidos cuidados devem ser observados durante o manuseio de baterias quentes.

• Não toque nos terminais da lanterna imediatamente após o uso, pois pode aquecer o suficiente para causar queimaduras.

• Não permita a entrada de aparas, pó ou terra nos terminais, orifícios e ranhuras da bateria. Isso pode levar a um desempenho reduzido ou mesmo à avaria da lanterna ou da bateria.

A menos que a lanterna suporte a utilização nas imediações de linhas elétricas de alta tensão, não utilize a bateria nas proximidades de linhas elétricas de alta tensão. Isso pode levar a um mau funcionamento ou mesmo à avaria da lanterna ou da bateria.

• Mantenha a bateria fora do alcance das crianças.

11. Sugestões para a máxima vida útil da bateria.

Carregue a bateria antes de descarregar completamente. Sempre pare a operação da ferramenta e carregue o cartucho da bateria quando notar que há pouca carga na ferramenta.

Nunca recarregue uma bateria completamente carregada. Carregar demais a bateria diminui sua vida útil.

• Carregue a bateria em temperatura ambiente de 10 °C - 40 °C (50 °F - 104 °F). Se a bateria estiver quente, deixe-a esfriar antes de carregá-la.

• Quando a bateria não estiver em uso, deve sempre removê-la da lanterna ou do carregador.

• Carregue a bateria se não for usá-la durante um longo período (mais de seis meses). CUIDADO: Use apenas baterias Makita originais. O uso de baterias não originais, ou baterias que foram modificadas, pode resultar na explosão da bateria causando incêndio, ferimentos e danos pessoais. Isso também anulará a garantia da Makita para a ferramenta e o carregador. Guarde todos os avisos e as instruções para futura consulta.

• Certifique-se sempre de que a ferramenta está desligada e a bateria removida antes de ajustar ou testar o funcionamento da ferramenta. Instalando ou removendo a bateria CUIDADO:

• Segure a ferramenta e a bateria firmemente quando for instalar ou remover a bateria. Falha em segurar a ferramenta e a bateria firmemente pode causar a queda de ambas e resultar em danos à ferramenta e á bateria e ferimentos pessoais.

• Tome cuidado para não prender o(s) dedo(s) entre a ferramenta e a bateria, ou entre a ferramenta e a tampa da bateria ao fechá-la. Para instalar a bateria, solte e abra trava da tampa. (Fig. 1) Insira a bateria. Alinhe a lingueta na bateria com a ranhura no compartimento e deslize-a no lugar. Insira-a até que se trave com um clique. Se você vir um indicador vermelho no lado superior do botão, ela não está travada completamente. Então feche a tampa da bateria. Para remover a bateria,deslize-a para fora da ferramenta enquanto desliza o botão na frente da bateria. (Fig. 2) CUIDADO:

• Sempre instale o cartucho de bateria totalmente no lugar. Caso contrário, ela pode cair da ferramenta, causando ferimentos a você ou a alguém por perto.

• Não force a bateria quando instalando-a. Se a bateria não deslizar facilmente, é por que não foi inserida corretamente.37 Português Indicando a capacidade restante da bateria (Fig. 3) (Apenas para baterias com o indicador) Pressione o botão de checagem na bateria para indicar a carga restante da bateria. As luzes de indicação se acendem por alguns segundos. Luzes de indicação Carga restante Iluminado Desligado Piscando 75 % a 100 % 50 % a 75 % 25 % a 50 % 0 % a 25 % Carregue a bateria.

A bateria pode ter tido um mau funcionamento. NOTA:

• Dependendo das condições de uso e temperatura ambiente, a indicação pode diferir ligeiramente da capacidade atual.

• A primeira luz indicadora (totalmente à esquerda) irá piscar, se o sistema de proteção da bateria estiver funcional. O uso de baterias não originais, ou baterias que foram modificadas, anulará a garantia da Makita para a ferramenta e o carregador. Ativando a luz e ajustando o modo de brilho (Fig. 4)

1. Interruptor: Pressione o interruptor uma vez, e

a luz ligará (no mesmo modo de brilho ajustado anteriormente). Pressione o interruptor mais uma vez, e a luz apagará.

Seleção do modo de brilho: A sequência de seleção é: Modo alto / Modo médio / Modo baixo / Modo alto, para cada vez que pressionar quando a luz estiver acesa. Sistema de proteção da bateria (Fig. 5) A ferramenta é equipada com um sistema de proteção de bateria para estender sua vida útil. Quando a bateria fica fraca, as luzes de LED se apagarão, exceto pelo único LED na ilustração. Então, aproximadamente de cinco à dez minutos depois, o sistema automaticamente corta a energia. Protecção contra superaquecimento Quando o aparelho ou a bateria sobreaquecer, o aparelho parará automaticamente. Deixe o aparelho esfriar antes de ligá-lo novamente. OPERAÇÃO CUIDADO:

• Sempre apoie a ferramenta numa superfície plana e firme. Caso contrário, uma queda poderá ocorrer. Ajustando o ângulo da luz (Fig. 6) Afrouxe os manípulos em ambos os lados. Ajuste o ângulo da luz (o grau de ajuste é de até 240°). E então aperte os manípulos laterais novamente. CUIDADO: Tome cuidado para não prender o(s) dedo(s) enquanto ajusta o ângulo da luz. Colagem de película anti-reflexo (Fig. 8) Acessórios opcionais

• Cole-a no centro das lentes do aparelho.

Utilize um rodo ou espátula de borracha para empurrar para fora o ar ou as gotas de água entre o filme e a lente.

Depois de colagem, limpe todas as gotas de água com um pano seco. Instalação de abajur (Fig. 9) Acessórios opcionais Prenda a protrusão do abajur no entalhe do aparelho conforme ilustrado. Usando com o tripé (acessórios opcionais) CUIDADO:

• Leia atentamente o manual de instruções dos acessórios antes de usá-los com a luz. Você pode colocar a luminária no tripé para facilitar a operação. (Fig. 7) CUIDADO:

• Tome cuidado para não deixar a ferramenta cair enquanto estiver fixando-a ao tripé.

• Sempre coloque a ferramenta numa superfície nivelada e firme, a fim de evitar que a ferramenta caia.

• Abra os pés do tripé ao máximo.

• Não use o tripé em caso de vento forte.

• Assegure-se de que a ferramenta esteja fixada com segurança no tripé.

• Remova a ferramenta quando estiver carregando o tripé ou quando dobrar os pés do mesmo.

• Tome cuidado para não prender a mão nos pés do tripé quando fechá-lo. MANUTENÇÃO CUIDADO:

• Assegure-se sempre de que a ferramenta se encontra desligada e a bateria é removida antes de tentar realizar uma inspeção ou manutenção.

• Nunca use gasolina, benzina, removedor, álcool ou similares. Isso pode causar descoloração, deformação ou rachaduras. O usuário pode realizar apenas a manutenção descrita neste manual de instruções. Qualquer outro serviço deve ser realizado por centros de assistência técnica autorizados Makita. Limpeza CUIDADO:

• Nunca lave a ferramenta com água. Periodicamente, limpe o exterior da ferramenta com um pano com água e sabão.38 Português

• Esses acessórios ou acoplamentos são recomendados para uso com a sua ferramenta Makita especificada neste manual. O uso de qualquer outro acessório poderá apresentar um risco de ferimentos a terceiros. Use os acessórios ou acoplamentos somente para os fins a que se destinam. Se desejar assistência para mais detalhes sobre estes acessórios, consulte o centro de assistência técnica local da Makita.

• Alguns itens na lista podem ser incluídos na embalagem da ferramenta como acessórios padrão. Eles podem diferir de país para país.39 Dansk DANSK (Oprindelige instruktioner) Forklaring på generel visning
