ПОСІБНИК КОРИСТУВАЧА ML005G MAKITA

4. Контрольна кнопка

2. Батарейний відсік

3. Індикаторні лампи

6. Вибір режиму яскравості

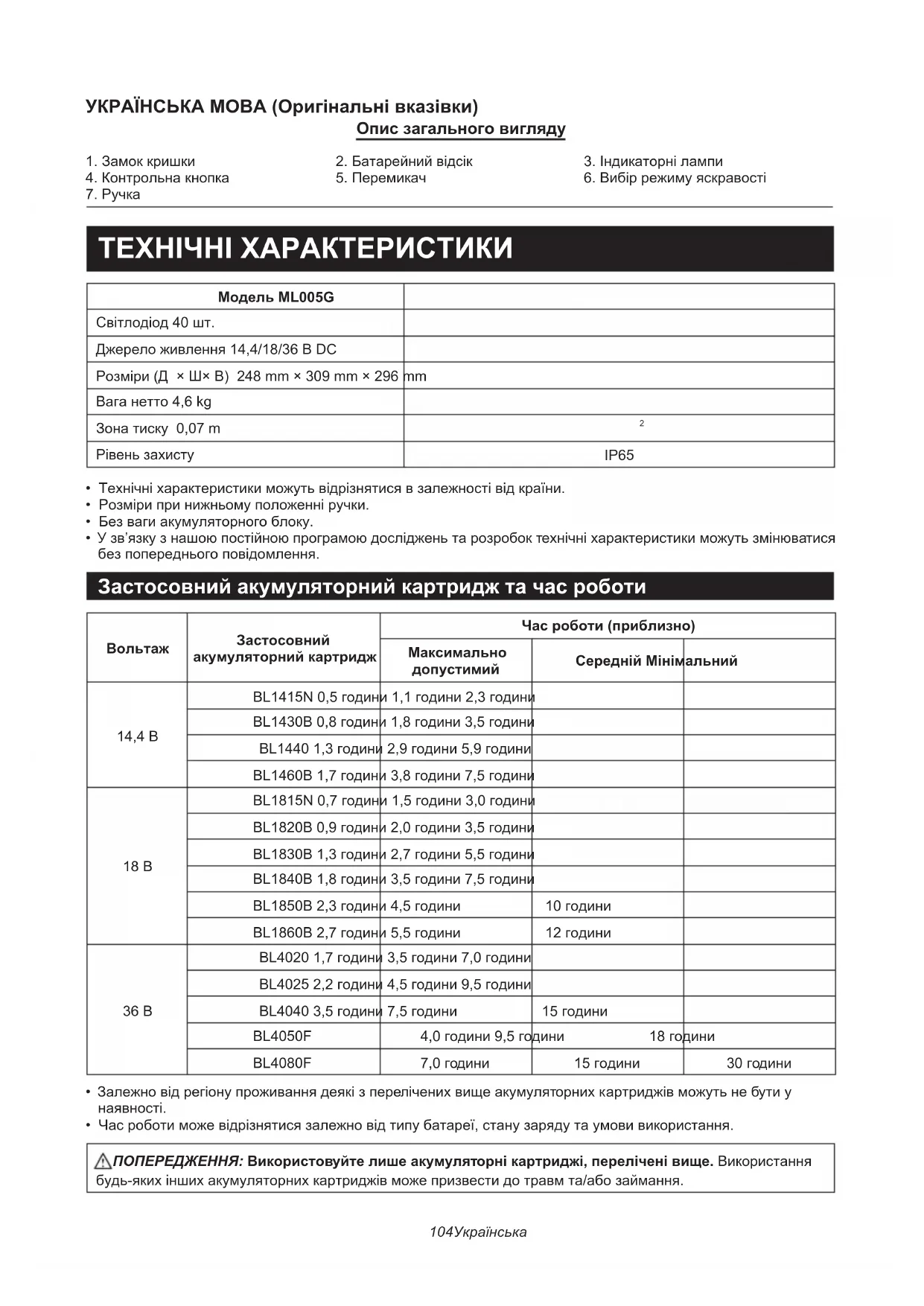

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ Модель ML005G Світлодіод 40 шт. Джерело живлення 14,4/18/36 В DC Розміри (Д × Ш× В) 248 mm × 309 mm × 296 mm Вага нетто 4,6 kg Зона тиску 0,07 m

• Технічні характеристики можуть відрізнятися в залежності від країни.

• Розміри при нижньому положенні ручки.

• Без ваги акумуляторного блоку.

• У зв’язку з нашою постійною програмою досліджень та розробок технічні характеристики можуть змінюватися без попереднього повідомлення. Застосовний акумуляторний картридж та час роботи

Застосовний акумуляторний картридж Час роботи (приблизно) Максимально

• Залежно від регіону проживання деякі з перелічених вище акумуляторних картриджів можуть не бути у

• Час роботи може відрізнятися залежно від типу батареї, стану заряду та умови використання. ПОПЕРЕДЖЕННЯ: Використовуйте лише акумуляторні картриджі, перелічені вище. Використання будь-яких інших акумуляторних картриджів може призвести до травм та/або займання.105 Українська

Далі показані символи, використані для обладнання. Перед використанням переконайтеся, що ви розумієте їх значення.

• Ознайомтеся з інструкцією з експлуатації. Ni-MH Li-ion

• Лише для країн ЄС. Через наявність в обладнанні небезпечних матеріалів, відпрацьоване електричне та електронне обладнання, акумулятори та батареї можуть негативно впливати на навколишнє середовище та здоров'я людини. Не викидайте електричні та електронні прилади або батареї разом із побутовими відходами! Відповідно до Директиви ЄС щодо утилізації електричного та електронного обладнання, акумуляторів та батарей та їх утилізації, а також адаптації Директиви до національного законодавства, відпрацьоване електричне обладнання, батареї та акумулятори слід зберігати окремо, та передавати до спеціальних пунктів прийому побутових відходів, які працюють у відповідності з положеннями охорони навколишнього середовища. Про це свідчить символ перекресленого бака для сміття, поміщений на обладнання.

• Оптичне випромінювання (УФ та ІЧ). Зведіть до мінімуму вплив на очі або

• Не дивіться на лампу, що працює.

• Використовуйте відповідне екранування або захист очей.

• Проявляйте особливу обережність і

ВАЖЛИВІ ІНСТРУКЦІЇ З

ПОПЕРЕДЖЕННЯ: При використанні приладів завжди слід дотримуватися основних запобіжних заходів, щоб знизити ризик займання, ураження електричним струмом і отримання травм, у тому

ОЗНАЙОМТЕСЬ З УСІМА ІНСТРУКЦІЯМИ.

1. Не дивіться на світло та не направляйте світло в

очі. Очі можна пошкодити.

2. Не накривайте лампу тканиною або картонною

коробкою тощо, оскільки це може призвести до

3. Не користуйтесь ним у сніг чи дощ. Не мийте його

4. Не торкайтеся деталей всередині приладу

пінцетом, металевими інструментами тощо.

5. Якщо прилад не використовується, завжди

вимикайте його й витягайте акумуляторний картридж із приладу.

6. Прилад не можна кидати, ударяти тощо.

7. Інформація щодо безпеки для портативних

світильників з акумуляторними батареями.

• Утилізація акумуляторної батареї повинна відповідати місцевим нормативним вимогам, які стосуються утилізації небезпечних матеріалів.

• Не спалюйте акумуляторну батарею.

8. Додаткова інформація щодо світильників.

Джерело світла у цьому світильнику не підлягає заміні; після закінчення експлуатаційного терміну джерела світла, необхідно замінити весь світильник.

Користування та догляд за акумуляторним інструментом.

ПОПЕРЕДЖЕННЯ: Ознайомтеся з усіма попередженнями й інструкціями з безпеки. Недотримання вимог, які містяться в попередженнях та інструкціях, може призвести до удару електричним струмом, пожежі та/або серйозних ушкоджень.

• Запобігайте ненавмисному пуску. Перед підключенням до акумуляторного блоку, підняттям чи перенесенням приладу переконайтесь, що вимикач перебуває у вимкненому положенні. Якщо при перенесенні ви будете тримати палець на вимикачі приладу або заряджати його, це може призвести до нещасних випадків.

Перед будь-якими налаштуваннями, зміною приладдя чи зберіганням приладу від'єднайте акумуляторний блок від приладу. Такі профілактичні заходи знижують ризик випадкового запуску приладу.

Заряджайте тільки за допомогою зарядного пристрою, вказаного виробником. Зарядний пристрій, що підходить для одного типу акумуляторних блоків, може створити небезпеку займання при використанні з іншим акумуляторним блоком.

• Використовуйте прилади лише із спеціально призначеними акумуляторними блоками. Використання будь-яких інших акумуляторних батарей може призвести до травм і займання.

Якщо акумуляторний блок не використовується, тримайте його подалі від інших металевих предметів, таких як скріпки для паперу, монети, ключі, цвяхи, гвинти або інші дрібні металеві предмети, які можуть з’єднати один контактний вивід з іншим. Коротке замикання на клемах акумулятора може призвести до опіків або займання.

За неналежних умов рідина може викидатись з акумулятора; уникати контактів. Якщо контакт трапився випадково, то змийте її водою. Якщо рідина потрапила в очі, додатково зверніться за медичною допомогою. Рідина, що викидається з акумулятора, може викликати подразнення або опіки.

• Не використовуйте пошкоджений чи змінений акумуляторний блок чи прилад. У пошкоджених або змінених батарей може бути непередбачувана поведінка, що може призвести до займання, вибуху або ризику травматизму.

• Не піддавайте акумуляторний блок або прилад впливу вогню або надмірної температури. Вплив вогню або температура більш 130 °C (265 °F) може призвести до вибуху.

• Дотримуйтесь усіх інструкцій по заряджанню та не заряджайте акумулятор або прилад поза діапазоном температур, зазначеним в інструкції. Неправильне заряджання або заряджання при температурах, що виходять за межі зазначеного діапазону, може призвести до пошкодження акумулятора і підвищення ризику загоряння.

• Обслуговування повинно проводитися кваліфікованим фахівцем з ремонту з використанням тільки ідентичних запасних частин. Це забезпечить збереження безпеки виробу.

Не змінюйте і не намагайтеся відремонтувати прилад або акумуляторний блок, за винятком випадків, зазначених в інструкції з експлуатації та обслуговування.

10. Важливі інструкції з безпеки для акумуляторного

• Перш ніж використовувати акумуляторний картридж, ознайомтесь з усіма вказівками та попереджувальними позначками на (1) зарядному пристрої (2) акумуляторі та (3) виробі, у якому використовується акумулятор.106 Українська

Не розбирайте й не відкривайте акумуляторний картридж. Це може призвести до пожежі, перегріву або вибуху.

• Якщо час роботи став надмірно коротким, негайно припиніть роботу. Це може призвести до ризику перегріву, можливих опіків і навіть вибуху.

• Якщо електроліт потрапив вам в очі, негайно промийте їх чистою водою і зверніться до лікаря. Це може призвести до втрати зору.

• Не закорочуйте акумуляторний картридж.

• Не зберігайте й не використовуйте інструмент і акумуляторний картридж у місцях, де температура може досягти або перевищити 50 °C (122 °F).

Не прибивайте цвяхами, не ріжте, не розчавлюйте, не кидайте пристрій, не кидайте акумуляторний картридж і не бийте твердими предметами по цьому. Це може призвести до пожежі, перегріву або вибуху.

• Не використовуйте пошкоджену батарею.

• Літій-іонні батареї підпадають під дію вимог законодавства про небезпечні товари. При комерційних перевезеннях, наприклад, третіми особами, експедиторами, треба дотримуватися особливих вимог щодо упаковки та маркування. Для підготовки товару для відправлення необхідна консультація з експертом з питань небезпечних матеріалів. Будь ласка, дотримуйтесь, по можливості, більш детальних національних нормативів. Заклейте стрічкою або закрийте відкриті контакти й упакуйте батарею таким чином, щоб вона не могла пересуватися по упаковці.

• Використовуйте батареї тільки з виробами, зазначеними Makita. Установка батарей на невідповідні вироби може привести до пожежі, перегріву, вибуху або витоку електроліту.

• Якщо пристрій не використовується протягом тривалого періоду часу, батарея повинна бути витягнута з пристрою.

• Під час і після використання акумуляторний картридж може нагріватися, що може призвести до звичайних опіків або низькотемпературних опіків. Зверніть увагу на поводження з гарячими акумуляторними картриджами.

• Не торкайтеся клем інструменту відразу після використання, оскільки вони можуть нагрітися достатньо, щоб викликати опіки.

• Не допускайте попадання стружки, пилу або ґрунту в клеми, отвори й пази акумуляторного картриджа. Це може призвести до поганої роботи або поломки інструмента або акумуляторного картриджа.

• Якщо інструмент не дозволений для використання поблизу високовольтних ліній електропередачі, не використовуйте акумуляторний картридж поблизу високовольтних ліній електропередачі. Це може призвести до виникнення несправності або поломки інструмента або картриджа.

• Зберігайте акумуляторну батарею в місцях, недоступних для дітей.

11. Поради щодо забезпечення максимального

терміну служби батареї.

• Перед повним розрядженням зарядіть акумуляторний картридж. Завжди зупиняйте роботу інструменту і заряджайте акумуляторний картридж, коли ви помічаєте меншу потужність інструменту.

• Ніколи не заряджайте повністю заряджений акумуляторний картридж. Надмірне зарядження скорочує термін служби батареї.

Заряджайте акумуляторний картридж при кімнатній температурі в діапазоні 10 °C - 40 °C (50 °F - 104 °F). Дайте гарячому акумуляторному картриджу охолонути перед зарядженням.

Якщо акумуляторний картридж не використовується, вийміть його з інструмента або зарядного пристрою.

• Зарядіть акумуляторний картридж, якщо ви не використовуєте його протягом тривалого періоду (понад шість місяців). УВАГА: Використовуйте тільки оригінальні акумулятори Makita. Використання неоригінальних акумуляторних батарей Makita або модифікованих акумуляторних батарей може призвести до розриву акумуляторної батареї, що спричинить займання, травми й пошкодження. Це також призведе до скасування гарантії Makita на прилад та зарядний пристрій Makita. Збережіть усі попередження та інструкції для повторного ознайомлення у майбутньому. ТЕХНІЧНИЙ ОПИС

• Перед регулюванням або перевіркою функцій пристрою завжди переконуйтеся в тому, що прилад вимкнений, а акумуляторний картридж витягнутий. Встановлення або виймання акумуляторного картриджа

• При установці або витяганні акумуляторного картриджа міцно тримайте пристрій та акумуляторний картридж. Якщо ви не будете міцно тримати прилад і акумуляторний картридж, вони можуть зісковзнути з ваших рук і призвести до пошкодження приладу і акумуляторного картриджа, а також до травм.

• Будьте обережні, щоб не затиснути палець(пальці) між приладом і акумуляторним картриджем під час установки акумуляторного картриджа, а також між приладом і кришкою батарейного відсіку при закритті кришки батарейного відсіку. Щоб установити акумуляторний картридж, відпустіть фіксатор кришки та відкрийте кришку батарейного відсіку. (Fig. 1) Уставте акумуляторний картридж. З’єднайте шип на акумуляторному картриджі з пазом у корпусі та встановіть його на місце. Вставте його до кінця, поки він не зафіксується на місці невеликим клацанням. Якщо ви бачите червоний індикатор на верхній поверхні кнопки, то він не заблокований повністю. Потім закрийте кришку батарейного відсіку. Щоб витягти акумуляторний картридж, висуньте його з приладу, одночасно натискаючи кнопку на передній панелі картриджа. (Fig. 2)

• Завжди встановлюйте акумуляторний блок на місце належним чином. В іншому випадку він може випадково випасти з приладу, завдавши травму вам або комусь з тих, хто оточує.

• Не встановлюйте акумуляторний картридж із застосуванням сили. Якщо картридж не ковзає легко, то він не вставляється правильно.107 Українська Індикація залишкової ємності акумулятора (Fig. 3) (Тільки для акумуляторних картриджів з індикатором) Натисніть контрольну кнопку на акумуляторному картриджі, щоб перевірити залишкову ємність акумулятора. Індикаторні лампи загоряються на кількох секунд. Індикаторні лампи Залишкова ємність

Можливо, батарея вийшла з ладу.

• Залежно від умов використання та температури навколишнього середовища індикація може дещо відрізнятися від фактичної ємності.

• Перша (крайня ліва) індикаторна лампа загориться, коли спрацює система захисту акумулятора. Використання неоригінальних батарей Makita або батарей, які були змінені, призведе до анулювання гарантії Makita на пристрій та зарядний пристрій Makita. Включення вибору режиму освітлення і яскравості (Fig. 4)

1. Перемикач: Натисніть на перемикач один раз,

індикатор увімкнеться (у тому ж режимі яскравості, що і при останньому налаштуванні). Натисніть на перемикач ще раз, світло вимкнеться.

2. Вибір режиму освітлення: Послідовністю режимів

яскравості є: Максимально допустимий режим/ середній режим/мінімальний режим/максимально допустимий режим для кожного натискання, коли світло вмикається. Система захисту акумулятора (Fig. 5) Пристрій обладнано системою захисту батареї, щоб продовжити термін служби батареї. Коли батарея розряджається, світлодіодні індикатори згасають, крім одного світлодіода, як показано на рисунку. Приблизно через п’ять-десять хвилин система автоматично відключає живлення. Захист від перегріву У випадку перегріву пристрою або акумулятора, пристрій автоматично вимикається. Дозвольте пристрою охолонути перед повторним вмиканням. ФУНКЦІОНУВАННЯ

Завжди ставте прилад на рівне і стійке місце. В іншому випадку може статися нещасний випадок при падінні. Регулювання кута нахилу світла (Fig. 6) Послабте ручки з обох сторін. Відрегулюйте кут нахилу світла (діапазон регулювання становить 240°). Потім знову затягніть ручки.

Будьте обережні, щоб не затиснути палець(пальці) при регулюванні кута нахилу світла. Наклейка антивідблискової плівки (Fig. 8) Додаткове приладдя

Перед тим, як клеїти антивідблискову плівку, усуньте будь-які забруднення з поверхні лінзи пристрою.

• За допомогою пульверизатора ретельно змочіть лінзу приладу та поверхню, на яку буде нанесена антивідблискова плівка.

• Наклейте її на центральну частину лінзи пристрою.

За допомогою скребка або гумової лопатки видаліть повітря або краплі води між плівкою та лінзою.

Після поклейки витріть краплі води сухою тканиною. Встановлення абажура (Fig. 9) Додаткове приладдя Вставте виступаючу частину абажура в паз на пристрої, як показано на малюнку. Використання зі штативом (додаткове

Уважно ознайомтесь з інструкцією з експлуатації приладдя, перш ніж використовувати його зі світильником. Щоб полегшити роботу, ви можете поставити світильник на штатив. (Fig. 7)

• Будьте обережні, щоб не впустити прилад при установці його на штатив.

• Помістіть штатив на рівну і стійку поверхню, щоб запобігти падінню.

• Максимально розсуньте ніжки штатива.

• Не використовуйте штатив при сильному вітрі.

• Переконайтесь, що прилад надійно закріплений на

• Виймайте прилад при перенесенні штатива або при складанні ніжок штатива.

• Будьте обережні, щоб під час складанні штатива рука не потрапила в ніжки штатива. ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

Перед проведенням огляду або технічного обслуговування завжди переконуйтеся в тому, що прилад вимкнений, а акумуляторний картридж витягнутий.

• Ніколи не використовуйте бензин, розчинник, розріджувач, спирт тощо. Це може привести до знебарвлення, деформації або утворення тріщин. Користувач може виконувати тільки ті роботи з технічного обслуговування, що описані в даному посібнику з експлуатації. Будь-які інші роботи повинні виконуватися авторизованими сервісними центрами Makita.

• Ніколи не мийте прилад у воді. Час від часу протирайте зовнішню поверхню приладу тканиною, змоченою в мильній воді.108 Українська ДОДАТКОВЕ ПРИЛАДДЯ

• Це приладдя або насадки рекомендується використовувати з пристроєм Makita, зазначеним у цьому посібнику. Використання будь-якого іншого приладдя або пристосувань може становити небезпеку отримання травм. Використовуйте приладдя або насадку тільки за призначенням. Якщо вам потрібна допомога для отримання більш детальної інформації про це приладдя, зверніться до місцевого сервісного центру Makita.

• Оригінальні батарея і зарядний пристрій Makita

• Антивідблискова плівка

• Штатив [номер деталі: GM00002073]

• Деякі елементи в списку можуть бути включені в комплект поставки приладу в якості стандартного приладдя. Вони можуть відрізнятися в залежності від країни.109 Română ROMÂNĂ (Instrucţiuni originale) Explicații privind vederea generală
