Type de produit	Lampe de travail portable à batterie
Marque	Makita
Modèle	ML005G
Source lumineuse	40 DEL (LED)
Tension d'alimentation	14,4 V / 18 V / 36 V CC
Dimensions (L × l × H)	248 mm × 309 mm × 296 mm
Poids net	4,6 kg (sans batterie)
Indice de protection	IP65
Angle de réglage	240°
Modes de luminosité	Élevé, Moyen, Faible
Batteries compatibles	14,4 V : BL1415N, BL1430B, BL1440, BL1460B ; 18 V : BL1815N, BL1820B, BL1830B, BL1840B, BL1850B, BL1860B ; 36 V : BL4020, BL4025, BL4040, BL4050F, BL4080F
Autonomie (exemple batterie 18 V 6,0 Ah)	Mode élevé : 2,7 h ; moyen : 5,5 h ; faible : 12 h
Système de protection batterie	Oui, avec indication de charge faible et arrêt automatique
Protection contre la surchauffe	Oui, arrêt automatique en cas de surchauffe
Commutateur marche/arrêt	Oui, avec sélection de mode par pression successive
Indicateur de charge batterie	Voyants lumineux sur la batterie (si équipée)
Accessoires inclus	Film anti-éblouissant, abat-jour (optionnels selon pays)
Accessoires optionnels	Trépied (réf. GM00002073), batteries et chargeurs Makita
Entretien	Essuyer avec un chiffon humide ; ne pas laver à l'eau
Réparabilité	Source lumineuse non remplaçable ; réparation par centre agréé Makita
Sécurité	Ne pas regarder directement la lumière ; utiliser uniquement des batteries Makita authentiques
Normes environnementales	Conforme DEEE ; ne pas jeter avec les déchets ménagers

FOIRE AUX QUESTIONS - ML005G MAKITA

Comment installer la batterie sur la lampe ML005G ?

Déverrouillez et ouvrez le couvercle de la batterie. Insérez la cartouche de batterie en alignant la languette avec la rainure, poussez jusqu'au clic. Assurez-vous que le voyant rouge du bouton n'est pas visible, puis fermez le couvercle.

Comment allumer et éteindre la lampe ?

Appuyez une fois sur l'interrupteur pour allumer la lampe (dernier mode mémorisé). Appuyez à nouveau pour éteindre.

Comment changer le mode de luminosité ?

Lorsque la lampe est allumée, appuyez plusieurs fois sur l'interrupteur pour alterner entre les modes élevé, moyen et faible. L'ordre est cyclique.

Quels types de batteries puis-je utiliser ?

Utilisez uniquement les batteries Makita compatibles listées dans le manuel : 14,4 V (ex. BL1430B), 18 V (ex. BL1860B) et 36 V (ex. BL4040). L'utilisation d'autres batteries peut être dangereuse.

Que faire si la lampe s'éteint toute seule ?

C'est normal : le système de protection de la batterie coupe l'alimentation quand la charge est faible (une seule DEL reste allumée). Rechargez la batterie. En cas de surchauffe, la lampe s'arrête également ; laissez-la refroidir.

Comment régler l'angle de la lumière ?

Desserrez les deux molettes latérales, inclinez la tête de la lampe dans l'angle désiré (plage de 240°), puis resserrez les molettes.

Puis-je utiliser la lampe sous la pluie ?

Oui, la lampe est classée IP65, donc protégée contre les jets d'eau et la poussière. Cependant, ne l'immergez pas et ne la lavez pas à l'eau.

Comment nettoyer la lampe ?

Assurez-vous que l'appareil est éteint et la batterie retirée. Essuyez l'extérieur avec un chiffon imbibé d'eau savonneuse. N'utilisez pas de solvants comme l'essence ou l'alcool.

La source lumineuse est-elle remplaçable ?

Non, les DEL ne sont pas remplaçables individuellement. Si la lampe ne fonctionne plus, contactez un centre de service agréé Makita.

Quels accessoires optionnels sont disponibles ?

Vous pouvez utiliser un trépied (réf. GM00002073), un film anti-éblouissant ou un abat-jour. Suivez les instructions pour les installer en toute sécurité.

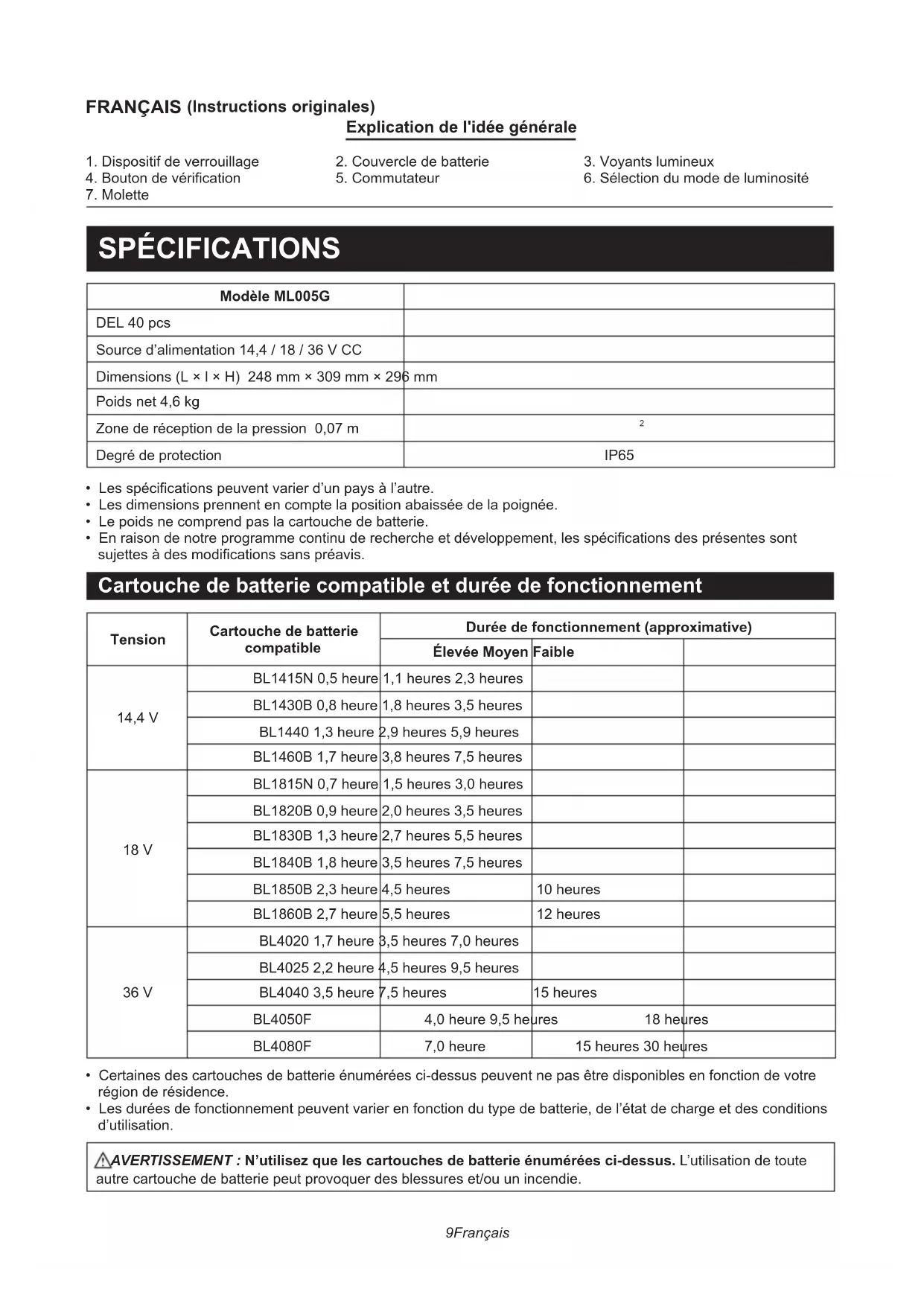

MODE D'EMPLOI ML005G MAKITA

Explication de l'idée générale

1. Dispositif de verrouillage

2. Couvercle de batterie

3. Voyants lumineux

4. Bouton de vérification

5. Commutateur

6. Sélection du mode de luminosité

7. Molette

SPÉCIFICATIONS

Modèle ML005G
DEL 40 pcs
Source d'alimentation 14,4 / 18 / 36 V CC
Dimensions (L × I × H) 248 mm × 309 mm × 296 mm
Poids net 4,6 kg
Zone de réception de la pression 0,07 m	^2
Degré de protection	IP65

• Les spécifications peuvent varier d'un pays à l'autre.
• Les dimensions prennent en compte la position abaissée de la poignée.
• Le poids ne comprend pas la cartouche de batterie.
• En raison de notre programme continu de recherche et développement, les spécifications des présentes sont sujettes à des modifications sans préavis.

Cartouche de batterie compatible et durée de fonctionnement

Tension	Cartouche de batterie compatible	Durée de fonctionnement (approximative)
		Élevée Moyen	Faible
14,4 V	BL1415N 0,5 heure	1,1 heures 2,3 heures
	BL1430B 0,8 heure	1,8 heures 3,5 heures
	BL1440 1,3 heure	2,9 heures 5,9 heures
	BL1460B 1,7 heure	3,8 heures 7,5 heures
18 V	BL1815N 0,7 heure	1,5 heures 3,0 heures
	BL1820B 0,9 heure	2,0 heures 3,5 heures
	BL1830B 1,3 heure	2,7 heures 5,5 heures
	BL1840B 1,8 heure	3,5 heures 7,5 heures
	BL1850B 2,3 heure	4,5 heures	10 heures
	BL1860B 2,7 heure	5,5 heures	12 heures
36 V	BL4020 1,7 heure	3,5 heures 7,0 heures
	BL4025 2,2 heure	4,5 heures 9,5 heures
	BL4040 3,5 heure	7,5 heures	15 heures
	BL4050F	4,0 heure 9,5 heures	18 heures
	BL4080F	7,0 heure	15 heures 30 heures

• Certaines des cartouches de batterie énumérées ci-dessus peuvent ne pas être disponibles en fonction de votre région de résidence.
• Les durées de fonctionnement peuvent varier en fonction du type de batterie, de l'état de charge et des conditions d'utilisation.

AVERTISSEMENT : N'utilisez que les cartouches de batterie énumérées ci-dessus. L'utilisation de toute tre cartouche de batterie peut provoquer des blessures et/ou un incendie.

Symboles

Les symboles suivants indiquent les symboles utilisés pour ces appareils.

Assurez-vous de bien comprendre leur signification avant de les utiliser.

• Lisez le manuel d'instruction.
- Uniquement pour les pays de l'UE. À cause de la présence des composants dangereux sur l'équipement, l'équipement électrique et électronique usé, les accumulateurs et les batteries peuvent avoir une influence négative sur l'environnement ainsi que la santé humaine. Ne pas jeter les appareils électriques et électroniques ou les batteries avec les déchets domestiques! Selon la Directive Européenne sur l'équipement électrique et électronique usé, sur les accumulateurs et les batteries et sur les accumulateurs et les batteries usés, ainsi que leur adaptation à la loi nationale, l'équipement électrique usé, les batteries et les accumulateurs devraient être stockés séparément et livrés à un point de collecte séparé pour les déchets municipaux, opérant conformément à la réglementation sur la protection de l'environnement. Cela est indiqué par le symbole de la poubelle à roues barrée placée sur l'équipement.
- Rayonnement optique (UV et IR). Minimisez l'exposition aux yeux ou à la peau.
- Ne fixez pas une lampe en fonctionnement.
- Utilisez un dispositif de protection ou une protection oculaire appropriée.
- Restez particulièrement vigilants et faites attention !

CONSIGNES DE SÉCURITÉ IMPORTANTES

⚠AVERTISSEMENT : Lors de l'utilisation d'appareils électroménagers, des précautions de sécurité de base doivent toujours être prises pour réduire les risques d'incendie, de choc électrique et de blessures corporelles, notamment les suivantes :

LISEZ TOUTES LES INSTRUCTIONS.

1. Ne regardez pas directement dans la source de lumière ou n'exposez pas la source de lumière aux yeux. Cela peut endommager les yeux.
2. Ne couvrez pas la lampe avec du tissu ou du carton, etc., cela pourrait provoquer un incendie.
3. Ne l'exposez pas à la pluie ou à la neige. Ne le lavez pas dans l'eau.
4. Ne touchez pas la partie intérieure de l'appareil avec des pinces, des outils métalliques, etc.
5. Lorsque l'appareil n'est pas utilisé, il faut toujours l'éteindre et retirer la cartouche de batterie de l'appareil.
6. Ne soumettez pas l'appareil à un choc en le faisant tomber, en lui donnant des coups, etc.

7. Consignes de sécurité pour les luminaires portatifs à batteries.

8. L'élimination des batteries doit être conforme à la réglementation locale relative à l'élimination des matières dangereuses.
   • N'incinérez pas la batterie.

9. Informations complémentaires sur les luminaires.
10. La source de lumière du présent luminaire n'est pas remplaçable ; quand la source de luminaire atteint sa fin de vie, tout le luminaire devra être remplacé.
11. Utilisation et entretien de la batterie de l'outil.
12. AVERTISSEMENT : Veuillez lire tous les avertissements et toutes les consignes de sécurité. Le non-respect des avertissements et instructions peut provoquer des chocs électriques, des incendies et/ou des blessures graves.
13. Empêchez tout démarrage involontaire. Assurez-vous que l'interrupteur est en position d'arrêt avant de brancher la batterie, de prendre l'appareil ou de le transporter. Le fait de porter l'appareil en mettant le doigt sur l'interrupteur ou d'alimenter l'appareil alors que l'interrupteur est en marche risque d'entraîner des accidents.
14. Débranchez la batterie de l'appareil avant d'effectuer des réglages, de changer des accessoires ou de ranger l'appareil. Ces mesures de sécurité préventives réduisent le risque de faire démarrer l'appareil par inadvertance.
15. Rechargez l'appareil uniquement avec le chargeur spécifié par le fabricant. Un chargeur adapté à un type de bloc-batterie peut créer un risque d'incendie lorsqu'il est utilisé avec un autre bloc-batterie.
16. N'utilisez les appareils qu'avec des batteries spécialement conçues à cet effet. L'utilisation de tout autre bloc-batterie peut créer un risque de blessure et d'incendie.
17. Lorsque la batterie n'est pas utilisée, éloignez-la des autres objets métalliques, tels que les trombones, les pièces de monnaie, les clés, les clous, les vis ou autres petits objets métalliques, qui peuvent établir une connexion d'une borne à une autre. Un court-circuit des bornes de la batterie peut provoquer des brûlures ou un incendie.
18. Dans des conditions extrêmes, du liquide peut être éjecté de la batterie ; évitez tout contact. En cas de contact accidentel, rincez à grande eau. En cas de contact avec les yeux, consultez un médecin. Le liquide éjecté de la batterie peut causer une irritation ou des brûlures.
19. N'utilisez pas une batterie ou un appareil endommagé(e) ou modifié(e). Les batteries endommagées ou modifiées peuvent présenter un comportement imprévisible entraînant un incendie, une explosion ou un risque de blessure.
20. N'exposez pas une batterie ou un appareil à un incendie ou à une température excessive. L'exposition au feu ou à une température supérieure à 130 °C (265 °F) peut provoquer une explosion.
21. Conformez-vous à toutes les instructions relatives à la charge et ne chargez pas la batterie ou l'appareil en dehors de la plage de température spécifiée dans les instructions. Une charge incorrecte ou à des températures en dehors de la plage spécifiée peut endommager la batterie et augmenter le risque d'incendie.
22. Faites effectuer l'entretien par un réparateur qualifié en n'utilisant que des pièces de rechange identiques. Cela garantira le maintien de la sécurité du produit.
23. Ne modifiez pas ou n'essayez pas de réparer l'appareil ou le bloc-batterie, sauf comme indiqué dans le manuel d'utilisation et d'entretien.
24. Consignes de sécurité importantes pour la cartouche de batterie.
25. Avant d'utiliser la cartouche de batterie, lisez toutes les instructions et les mises en garde sur (1) le chargeur de batterie, (2) la batterie et (3) le produit qui utilise la batterie.
26. Ne démontez pas et n'altérez pas la cartouche de batterie. Cela pourrait provoquer un incendie, une chaleur excessive ou une explosion.
27. Si la durée de fonctionnement est devenue trop courte, arrêtez immédiatement l'appareil. Cela peut entraîner un risque de surchauffe, de brûlures et même d'explosion.

- Si vous recevez des électrolytes dans les yeux, rincez-les à l'eau claire et consultez immédiatement un médecin. Ce type de blessure peut entraîner une perte de la vue.

- Ne court-circuitez pas la cartouche de batterie.

- Ne rangez pas et n'utilisez pas l'appareil et la cartouche de batterie dans des endroits où la température peut atteindre ou dépasser 50 °C (122 °F).

- Ne clouez pas, ne coupez pas, n'écrasez pas, ne jetez pas, ne faites pas tomber la cartouche de batterie et ne frappez pas la cartouche de batterie contre un objet dur. Cela pourrait provoquer un incendie, une chaleur excessive ou une explosion.

- N'utilisez pas une batterie endommagée.

- Les batteries lithium-ion incorporées sont soumises aux exigences de la législation sur les marchandises dangereuses. Pour les transports commerciaux, par exemple par des tiers ou des transitaires, des exigences particulières en matière d'emballage et d'étiquetage doivent être respectées. Pour la préparation de l'article à expédier, consultez un expert en matières dangereuses. Veuillez également respecter les réglementations nationales éventuellement plus détaillées. Scellez ou masquez les contacts ouverts et emballez la batterie de manière à ce qu'elle ne puisse pas bouger à l'intérieur de l'emballage.

- N'utilisez les batteries qu'avec les produits recommandés par Makita. L'installation des batteries sur des produits non conformes peut provoquer un incendie, une chaleur excessive, une explosion ou une fuite d'électrolyte.

- Si l'outil n'est pas utilisé pendant une longue période, sa batterie doit être retirée.

- Pendant et après l'utilisation, la cartouche de batterie peut prendre de la chaleur, ce qui peut provoquer des brûlures ou des brûlures à basse température. Faites attention à la manipulation des cartouches de batterie chaudes.

- Ne touchez pas le terminal de l'appareil immédiatement après son utilisation, car il peut devenir suffisamment chaud pour provoquer des brûlures.

- Ne laissez pas de copeaux, de poussière ou de terre s'incruster dans les terminaux, les trous et les rainures de la cartouche de batterie. Cela peut entraîner un mauvais fonctionnement ou une panne de l'appareil ou de la cartouche de batterie.

- N'utilisez pas la cartouche de batterie à proximité de lignes électriques à haute tension, à moins que l'appareil ne puisse être utilisé à proximité de lignes électriques à haute tension. Cela peut entraîner un dysfonctionnement ou une panne de l'appareil ou de la cartouche de batterie.

- Gardez la batterie hors de portée des enfants.

1. Conseils pour maintenir la durée de vie maximale de la batterie.

- Chargez la cartouche de batterie avant qu'elle ne se décharge complètement.

Arrêtez toujours l'appareil et chargez la cartouche de la batterie lorsque vous constatez une réduction de la puissance de celui-ci.

- Ne rechargez jamais une cartouche de batterie complètement chargée.

Une surcharge réduit la durée de vie de la batterie.

- Chargez la cartouche de batterie à température ambiante entre 10 °C et 40 °C (50 °F et 104 °F). Laissez une cartouche de batterie chaude refroidir avant de la charger.

- Lorsque vous n'utilisez pas la cartouche de batterie, retirez-la de l'appareil ou du chargeur.

- Chargez la cartouche de batterie si vous ne l'utilisez pas pendant une longue période (plus de six mois).

⚠AVERTISSEMENT : Utilisez uniquement des batteries Makita d'origine. L'utilisation de batteries Makita non authentiques ou de batteries altérées peut entraîner leur explosion et provoquer des incendies, des blessures corporelles et des dommages. Cela annulera également la garantie Makita sur l'outil et le chargeur Makita.

Gardez l'ensemble des avertissements et instructions pour pouvoir les consulter ultérieurement.

DESCRIPTION FONCTIONNELLE

⚠ AVERTISSEMENT :

- Assurez-vous toujours que l'appareil est éteint et que la cartouche de batterie est retirée avant de régler ou de vérifier le fonctionnement de l'appareil.

Installation ou retrait de la cartouche de batterie

⚠ AVERTISSEMENT :

- Tenez fermement l'appareil et la cartouche de batterie lorsque vous installez ou retirez la cartouche de batterie.

Si vous ne parvenez pas à tenir fermement l'appareil et la cartouche de batterie, ils risquent de glisser de vos mains et d'endommager l'appareil et la cartouche de batterie et de provoquer des blessures corporelles.

- Veillez à ce que vos doigts ne se coincent pas entre l'appareil et la cartouche de batterie lors du chargement de la cartouche de batterie ainsi qu'entre l'appareil et le couvercle de la batterie lorsque vous refermez le couvercle de la batterie.

Pour installer la cartouche de batterie, déverrouillez le couvercle et ouvrez le couvercle de la batterie. (Fig. 1) Insérez la cartouche de batterie. Alignez la languette de la cartouche de batterie avec la rainure du boîtier et emboîtez-la. Insérez-la jusqu'à ce qu'elle s'enclenche d'un simple clic. Si vous apercevez l'indicateur rouge sur le côté supérieur du bouton, c'est qu'elle n'est pas complètement verrouillée. Fermez ensuite le couvercle de batterie.

Pour retirer la cartouche de batterie, faites-la glisser de l'outil tout en faisant glisser le bouton à l'avant de la cartouche. (Fig. 2)

⚠ AVERTISSEMENT :

- Toujours installez pleinement la batterie en place. Dans le cas contraire, il risquerait de tomber accidentellement de l'appareil et de causer des blessures, à vous ou toute autre personne à proximité.

- N'installez pas la cartouche de batterie en forçant. Si la cartouche ne glisse pas facilement, c'est qu'elle n'est pas insérée correctement.

Indication de la charge résiduelle de la batterie (Fig. 3)

(uniquement pour les cartouches de batterie munies d'indicateur)

Appuyez sur le bouton de vérification de la cartouche de batterie pour indiquer la capacité restante de la batterie. Les voyants lumineux s'allument pendant quelques secondes.

Voyants lumineux			Capacité restante
Allumé	Éteint	Clignotant
			75 % à 100 %
			50 % à 75 %
			25 % à 50 %
			0 % à 25 %
			Chargez la batterie.
T I			La batterie a peut-être mal fonctionné.

REMARQUE :

• Selon les conditions d'utilisation et la température ambiante, l'indication peut différer légèrement de la capacité réelle.
• Le premier voyant (à l'extrême gauche) clignote lorsque le système de protection de la batterie fonctionne.

L'utilisation de batteries Makita non authentiques ou de batteries qui ont été modifiées annulera la garantie Makita sur les appareils et le chargeur de la marque.

Activez la sélection du mode d'éclairage et de luminosité (Fig. 4)

1. Commutateur : Appuyez une fois sur l'interrupteur, la lumière s'allume (avec le même mode de luminosité que le dernier réglage). Appuyez à nouveau sur l'interrupteur, la lumière s'éteint.
2. Sélection du mode de luminosité : La séquence de luminosité est : Mode élevé / mode moyen / mode faible / mode élevé pour chaque pression lorsque la lumière est allumée.

Système de protection de la batterie (Fig. 5)

L'appareil est équipé d'un système de protection pour prolonger la durée de vie de la batterie. Lorsque la batterie est faible, toutes les DEL s'éteignent, sauf une, comme illustré. Puis, environ cinq à dix minutes plus tard, le système coupe automatiquement le courant.

Protection contre la surchauffe

Quand l'appareil ou la batterie est surchauffé, l'appareil automatiquement s'arrête. Laissez l'appareil refroidir avant d'en redémarrer.

FONCTIONNEMENT

⚠ AVERTISSEMENT :

• Placez toujours l'appareil sur une surface plane et stable. Dans le cas contraire, une chute accidentelle peut se produire.

Réglage de l'angle de la lumière (Fig. 6)

Desserrez les molettes des deux côtés. Réglez l'angle de la lumière (la plage de réglage est de 240°). Resserrez ensuite les molettes.

⚠ AVERTISSEMENT :

Veillez à ce que vos doigts ne se coincent pas lorsque vous réglez l'angle de la lumière.

Agglutination du film anti-éblouissant (Fig. 8)

Accessoires facultatifs

• Avant de faire le collage du film anti-éblouissant, retirez la saleté à partir de la surface de la lentille de l'appareil.
• Utilisez un flacon de pulvérisation afin de bien humidifier la lentille de l'appareil et la surface où le film anti-éblouissant est attaché.
• Il est collé au centre de la lentille de l'appareil.
• Utilisez une raclette ou une spatule en caoutchouc afin d'enlever l'air ou les gouttelettes d'eau entre le film et la lentille.
• Après avoir fait le collage, essuyez toutes les gouttelettes d'eau à l'aide d'un chiffon sec.

Installation de l'abat-jour (Fig. 9)

Accessoires facultatifs

Accrochez la partie saillie de l'abat-jour sur l'encoche de l'appareil comme cela illustré.

Utilisation avec trépied (accessoire en option)

⚠ AVERTISSEMENT :

• Lisez attentivement les modes d'emploi des accessoires avant de les utiliser avec la lampe.
  Vous pouvez mettre la lumière sur le trépied pour faciliter son utilisation. (Fig. 7)

⚠ AVERTISSEMENT :

• Veillez à ne pas laisser tomber l'appareil lorsque vous le fixez sur le trépied.
• Placez le trépied sur une surface plane et stable pour éviter qu'il ne tombe.
• Écartez les supports du trépied au maximum.
• N'utilisez pas le trépied en cas de vent fort.
• Assurez-vous que l'appareil est solidement fixé sur le trépied.
• Démontez l'appareil lorsque vous transportez le trépied ou lorsque vous pliez les supports du trépied.
• Veillez à ne pas vous coincer la main entre les pieds du trépied lorsque vous le fermez.

ENTRETIEN

⚠ AVERTISSEMENT :

• Assurez-vous toujours que l'appareil est éteint et que la cartouche de batterie est retirée avant de tenter d'effectuer une inspection ou un entretien.
• N'utilisez jamais d'essence, de benzène, de diluant, d'alcool ou d'autres produits similaires. Il pourrait en résulter une décoloration, une déformation ou des fissures.
  Seuls les travaux d'entretien décrits dans le présent manuel d'instruction peuvent être effectués par l'utilisateur. Tout autre travail doit être effectué par les centres de service agréés par Makita.

Nettoyage

⚠ AVERTISSEMENT :

• Ne lavez jamais l'appareil à l'eau.
  Essuyez de temps en temps l'extérieur (boîtier) de l'appareil à l'aide d'un chiffon imbibé d'eau savonneuse.

ACCESSOIRES FACULTATIFS

⚠ AVERTISSEMENT :

- Il est recommandé d'utiliser ces accessoires et pièces détachées avec votre appareil Makita spécifié dans le présent manuel. L'utilisation d'autres accessoires ou pièces détachées peut exposer les utilisateurs à des risques de blessures. Utilisez l'accessoire ou la pièce détachée uniquement aux fins indiquées.

Si vous avez besoin d'aide pour plus de détails concernant ces accessoires, demandez à votre centre de service Makita local.

• Batterie et chargeur Makita d'origine
  • Film anti-éblouissant
• Abat-jour
• Trépied [référence : GM00002073]

REMARQUE :

- Certains des accessoires de la liste peuvent être inclus dans l'ensemble de l'appareil comme accessoires de série. Ils peuvent varier d'un pays à l'autre.
