ML005G - Apšvietimas MAKITA - Nemokama naudojimo instrukcija

NAUDOJIMO INSTRUKCIJA ML005G MAKITA

1. Dangtelio užraktas

2. Baterijos dangtelis

3. Indikatoriaus lemputės

6. Ryškumo režimo pasirinkimas

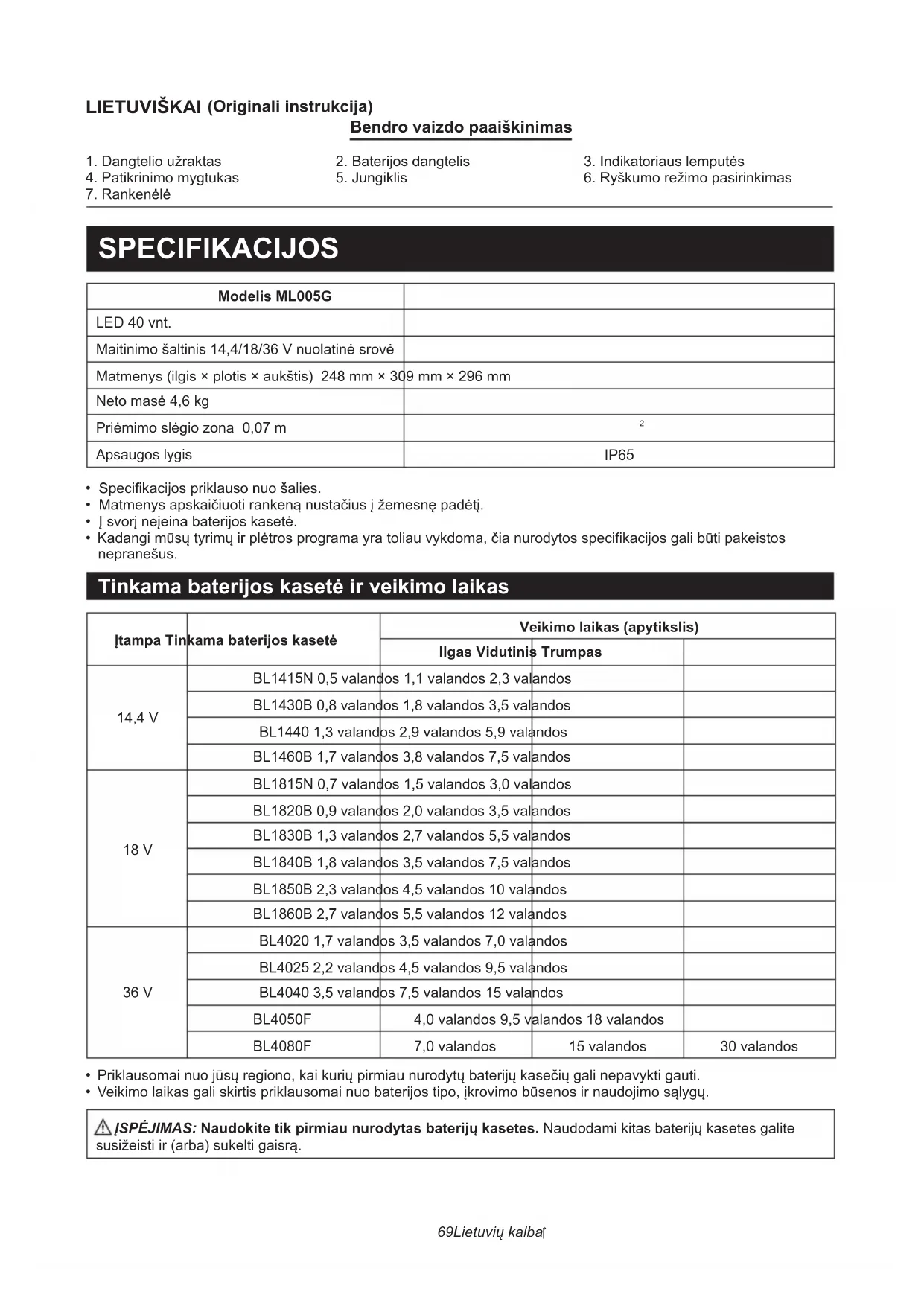

SPECIFIKACIJOS Modelis ML005G LED 40 vnt. Maitinimo šaltinis 14,4/18/36 V nuolatinė srovė Matmenys (ilgis × plotis × aukštis) 248 mm × 309 mm × 296 mm Neto masė 4,6 kg Priėmimo slėgio zona 0,07 m

• Specifikacijos priklauso nuo šalies.

• Matmenys apskaičiuoti rankeną nustačius į žemesnę padėtį.

• Į svorį neįeina baterijos kasetė.

• Kadangi mūsų tyrimų ir plėtros programa yra toliau vykdoma, čia nurodytos specifikacijos gali būti pakeistos nepranešus. Tinkama baterijos kasetė ir veikimo laikas Įtampa Tinkama baterijos kasetė Veikimo laikas (apytikslis) Ilgas Vidutinis Trumpas 14,4 V BL1415N 0,5 valandos 1,1 valandos 2,3 valandos BL1430B 0,8 valandos 1,8 valandos 3,5 valandos BL1440 1,3 valandos 2,9 valandos 5,9 valandos BL1460B 1,7 valandos 3,8 valandos 7,5 valandos 18 V BL1815N 0,7 valandos 1,5 valandos 3,0 valandos BL1820B 0,9 valandos 2,0 valandos 3,5 valandos BL1830B 1,3 valandos 2,7 valandos 5,5 valandos BL1840B 1,8 valandos 3,5 valandos 7,5 valandos BL1850B 2,3 valandos 4,5 valandos 10 valandos BL1860B 2,7 valandos 5,5 valandos 12 valandos 36 V BL4020 1,7 valandos 3,5 valandos 7,0 valandos BL4025 2,2 valandos 4,5 valandos 9,5 valandos BL4040 3,5 valandos 7,5 valandos 15 valandos BL4050F 4,0 valandos 9,5 valandos 18 valandos BL4080F 7,0 valandos 15 valandos 30 valandos

• Priklausomai nuo jūsų regiono, kai kurių pirmiau nurodytų baterijų kasečių gali nepavykti gauti.

• Veikimo laikas gali skirtis priklausomai nuo baterijos tipo, įkrovimo būsenos ir naudojimo sąlygų. ĮSPĖJIMAS: Naudokite tik pirmiau nurodytas baterijų kasetes. Naudodami kitas baterijų kasetes galite susižeisti ir (arba) sukelti gaisrą.70 Lietuvių kalba Simboliai Toliau pateikti ant įrangos naudojami simboliai. Prieš naudodami būtinai išsiaiškinkite simbolių prasmę.

• Perskaitykite naudojimo vadovą. Ni-MH Li-ion

• Taikoma tik ES šalims. Dėl įrangoje esančių kenksmingų komponentų išmesta elektros ir elektroninė įranga, akumuliatoriai ir baterijos gali turėti neigiamą poveikį aplinkai ir žmonių sveikatai. Negalima išmesti elektros ir elektroninės įrangos ar baterijų kartu su buitinėmis atliekomis! Pagal Europos direktyvas dėl elektros ir elektroninės įrangos atliekų, akumuliatorių ir baterijų bei akumuliatorių ir baterijų atliekų bei jų pritaikymo nacionaliniams įstatymams, elektros įrangos, baterijų ir akumuliatorių atliekos turi būti laikomos atskirai ir vežamos į atskirą surinkimo punktą už komunalinėms atliekoms, veikiantis pagal aplinkos apsaugos taisykles. Tai rodo perbrauktas šiukšlių dėžės su ratukais simbolis, esantis ant įrangos.

• Optinė spinduliuotė (ultravioletiniai ir infraraudonieji spinduliai). Kiek įmanoma labiau sumažinkite poveikį akims arba odai.

• Nežiūrėkite į veikiančią lempą.

• Naudokite tinkamą antveidį arba akių apsaugines priemones.

• Elkitės itin rūpestingai ir atsargiai! SVARBIOS SAUGOS INSTRUKCIJOS ĮSPĖJIMAS: Kai naudojate prietaisus, visada laikykitės svarbiausių saugos reikalavimų, kad sumažintumėte gaisro, elektros smūgio arba asmeninio susižeidimo pavojų (įskaitant toliau nurodytus atvejus). PERSKAITYKITE VISAS INSTRUKCIJAS.

1. Nežiūrėkite į šviesą ir nenukreipkite šviesos į akis.

Galima pakenkti akims.

2. Neuždenkite žibinto medžiaga arba kartonu ir pan.,

nes gali kilti gaisras.

3. Saugokite nuo lietaus ir sniego. Neplaukite vandenyje.

4. Nelieskite vidinių prietaiso dalių replėmis, metaliniais

5. Kai prietaisas nenaudojamas, visada jį išjunkite ir iš

prietaiso išimkite baterijos kasetę.

6. Nenumeskite prietaiso, saugokite jį nuo smūgių ir

7. Nešiojamųjų šviestuvų su baterijomis saugos

• Baterijas būtina šalinti pagal jūsų vietinius įstatymus, susijusius su pavojingų medžiagų šalinimu.

• Nedeginkite baterijų.

8. Papildoma informacija apie šviestuvus.

• Šio šviestuvo šviesos šaltinio pakeisti negalima, šviesos šaltiniui pasibaigus eksploatavimo laikui reikia pakeisti visą šviestuvą.

9. Įrankio su baterija naudojimas ir priežiūra.

• ĮSPĖJIMAS: Perskaitykite visus saugos įspėjimus ir instrukcijas. Nesilaikant visų įspėjimų ir instrukcijų galimas elektros šokas, gaisras ir (arba) rimtas kūno sužalojimas.

• Pasirūpinkite, kad prietaisas nebūtų įjungtas atsitiktinai. Prieš prijungdami bateriją, paimdami arba nešdami prietaisą įsitikinkite, kad jungiklis nustatytas į išjungimo padėtį. Jei prietaisą nešite laikydami pirštą ant jungiklio arba tiekdami energiją į prietaisą, kurio jungiklis įjungtas, gali kilti nelaimė.

• Prieš reguliuodami, keisdami priedus arba sandėliuodami prietaisą, atjunkite bateriją nuo prietaiso. Tokios prevencinės saugos priemonės sumažins prietaiso atsitiktinio įsijungimo pavojų.

• Įkraukite tik naudodami gamintojo nurodytą įkroviklį. Jei įkroviklis, kuris tinkamas vieno tipo baterijai, bus naudojamas kito tipo baterijai įkrauti, gali kilti gaisro pavojus.

• Naudokite prietaisus prijungę tik specialiai sukurtas baterijas. Naudodami kitas baterijas galite susižeisti ir sukelti gaisrą.

• Kai baterija nenaudojama, laikykite ją atokiai nuo metalinių objektų, pvz., sąvaržėlių, monetų, raktų, vinių, varžtų arba kitų mažų metalinių objektų, kurie gali sujungti vieną terminalą su kitu. Baterijos terminalų trumpasis jungimas gali sukelti nudegimų arba gaisrą.

• Netinkamomis sąlygomis skystis gali ištekėti iš baterijos; nelieskite jo. Jei atsitiktinai paliesite, nuplaukite vandeniu. Jei skystis patenka į akis, kreipkitės medikų pagalbos. Iš baterijos ištekėjęs skystis gali sukelti dirginimą arba nudegimų.

• Nenaudokite baterijos arba prietaiso, kuris yra pažeistas arba pakeistas. Pažeistos arba pakeistos baterijos gali veikti neprognozuojamai ir sukelti gaisrą, sprogimą arba sužeidimo pavojų.

• Saugokite bateriją arba prietaisą nuo liepsnos ar aukštos temperatūros. Ugnies arba aukštesnės nei 130 °C (265 °F) temperatūros poveikis gali sukelti sprogimą.

• Vadovaukitės visomis įkrovimo instrukcijomis ir neįkraukite baterijų arba prietaiso kitomis nei instrukcijose nurodytomis temperatūros sąlygomis. Įkraunant netinkamai arba netinkamomis temperatūros sąlygomis baterija gali būti pažeista ir gali padidėti gaisro pavojus.

• Techninę priežiūrą turi atlikti kvalifikuotas remontininkas, naudojantis tik identiškas atsargines dalis. Tokiu būdu galima užtikrinti produkto saugą.

• Nekeiskite ir nebandykite taisyti prietaiso arba baterijos, išskyrus atvejus, kai tai nurodyta naudojimo ir priežiūros instrukcijose.

10. Svarbios baterijos kasetės saugos instrukcijos.

• Prieš naudodami baterijos kasetę perskaitykite visas instrukcijas ir įspėjamuosius ženklus ant (1) baterijos įkroviklio, (2) baterijos ir (3) produkto, kuriame naudojama baterija.

• Neardykite arba neperdarykite baterijos kasetės. Tai gali sukelti gaisrą, perkaitimą arba sprogimą.

• Jei veikimo laikas labai sutrumpėjo, nedelsdami nustokite naudoti. Gali kilti perkaitimo, nudegimų ir netgi sprogimo pavojus.71 Lietuvių kalba

• Jei elektrolitas pateks į jūsų akis, nuplaukite jas švariu vandeniu ir nedelsdami kreipkitės medikų pagalbos. Dėl to galima prarasti regą.

• Nesukelkite baterijos kasetės trumpo sujungimo.

• Nelaikykite prietaiso ir baterijos kasetės vietose, kuriose temperatūra gali pakilti iki 50 °C (122 °F) ar daugiau.

• Nelupkite, nepjaustykite, netraiškykite, nenumeskite baterijos kasetės arba nemeskite jos į kietą daiktą. Toks veiksmas sukelti gaisrą, perkaitimą arba sprogimą.

• Nenaudokite pažeistos baterijos.

• Viduje esančioms ličio jonų baterijoms taikomi pavojingų krovinių teisės aktų reikalavimai. Gabenant komerciniu transportu, pvz., trečiųjų šalių, ekspeditorių transportu, reikia laikytis specialių reikalavimų, nurodytų ant pakuotės ir etikečių. Ruošdamiesi produktą siųsti, būtina pasitarti su pavojingų medžiagų specialistu. Taip pat laikykitės nacionalinių reglamentų, kurie gali būti išsamesni. Atviras vietas apvyniokite juosta arba uždenkite ir supakuokite bateriją tokiu būdu, kad pakuotėje ji negalėtų judėti.

• Naudokite baterijas tik produktuose, kuriuos nurodė „Makita“. Įdėjus baterijas į reikalavimų neatitinkančius produktus galima skelti gaisrą, pernelyg didelį įkaitimą, sprogimą arba elektrolitų nutekėjimą.

• Jei įrankis nenaudojamas ilgą laiką, bateriją reikia pašalinti iš įrankio.

• Naudojimo metu ir po jo baterijos kasetė gali įkaisti, o tai gali sukelti lengvus arba vidutinio laipsnio nudegimus. Atkreipkite dėmesį į tai, kaip elgtis su įkaitusiomis baterijų kasetėmis.

• Nelieskite prietaiso terminalo iškart po naudojimo, nes jis gali pakankamai įkaisti ir nudeginti.

• Saugokite, kad į baterijos kasetės terminalus, angas ir griovelius nepatektų skiedrų, dulkių ar žemių. Tai gali sugadinti prietaisą ar baterijos kasetę arba jie gali blogai veikti.

• Nenaudokite baterijos kasetės šalia aukštos įtampos elektros linijų, nebent prietaisą leidžiama naudoti šalia aukštos įtampos elektros linijų. Tai gali sugadinti prietaisą ar baterijos kasetę arba jie gali veikti netinkamai.

• Laikykite bateriją vaikams nepasiekiamoje vietoje.

11. Patarimai, kaip maksimaliai pratęsti baterijos

eksploatavimo laiką.

• Įkraukite bateriją prieš baterijai visiškai išsikraunant. Visada liaukitės naudoję įrankį ir įkraukite baterijos kasetę, kai pastebite, kad sumažėjo įrankio galia.

• Niekada pakartotinai neįkraukite visiškai įkrautos baterijos kasetės. Perteklinis įkrovimas trumpina baterijos eksploatavimo laiką.

• Įkraukite bateriją kambario temperatūroje: 10–40 °C (50–104 °F). Prieš įkraudami palaukite, kol karšta baterijos kasetė atvės.

• Kai baterijos kasetės nenaudojate, išimkite ją iš prietaiso arba įkroviklio.

• Įkraukite baterijos kasetę, jei ilgą laiką jos nenaudosite (ilgiau nei šešis mėnesius). ATSARGIAI: Naudokite tik originalias „Makita“ baterijas. Ne originalių „Makita“ baterijų arba perdirbtų baterijų naudojimas gali sukelti baterijos sprogimą, gaisrą, asmens sužalojimą ir gedimus. Be to, taip pat bus pažeistos „Makita“ įrankio ir įkroviklio „Makita“ garantijos sąlygos. Išsaugokite visus nurodymus ir instrukcijas ateičiai.

• Prieš reguliuodami prietaisą arba tikrindami jo funkcijas visada įsitikinkite, kad prietaisas išjungtas, o baterijos kasetė yra išimta. Baterijos kasetės įdėjimas arba išėmimas ATSARGIAI:

• Įdėdami arba išimdami baterijos kasetę laikykite prietaisą ir baterijos kasetę tvirtai. Jei nelaikysite prietaiso ir baterijos kasetės tvirtai, jie gali išslysti iš rankų – tokiu atveju galite pažeisti prietaisą bei baterijos kasetę ir patys susižeisti.

• Elkitės atsargiai ir pasirūpinkite, kad pirštas (-ai) neįstrigtų tarp prietaiso bei baterijos, kai įdedate baterijos kasetę, ir tarp prietaiso ir baterijos kasetės, kai uždarote baterijos dangtelį. Norėdami įdėti baterijos kasetę, atlaisvinkite dangtelio užraktą ir atidarykite baterijos dangtelį. (Fig. 1) Įdėkite baterijos kasetę. Sulygiuokite ant baterijos kasetės esantį liežuvėlį su talpykloje esančiu grioveliu ir ją įstatykite. Įstumkite ją iki galo, kol ji užsifiksuos ir pasigirs nežymus spragtelėjimas. Jei matote raudoną indikatorių ant viršutinės mygtuko pusės, baterija nėra visiškai užfiksuota. Tada uždarykite baterijos dangtelį. Norėdami išimti baterijos kasetę, slinkite ją iš prietaiso, slinkdami ant priekinės kasetės pusės esantį mygtuką. (Fig. 2) ATSARGIAI:

• Visada visiškai įdėkite baterijos kasetę į vietą. Priešingu atveju ji gali atsitiktinai iškristi iš prietaiso ir sužeisti jus arba aplinkinius asmenis.

• Nekiškite baterijos kasetės naudodami jėgą. Jei kasetės nepavyksta įslinkti lengvai, ji yra įdedama netinkamai.72 Lietuvių kalba Likusios baterijos įkrovos rodymas (Fig. 3) (Taikoma tik baterijų kasetėms, ant kurių pateiktas indikatorius) Paspauskite patikrinimo mygtuką, esantį ant baterijos kasetės, kad sužinotumėte likusią baterijos įkrovą. Indikatoriaus lemputės įsijungs kelioms sekundėms. Indikatoriaus lemputės Likusi įkrova Šviečia Nešviečia Mirksi 75–100 % 50–75 % 25–50 % 0–25 % Įkraukite bateriją.

Baterija galėjo sugesti. PASTABA:

• Priklausomai nuo naudojimo sąlygų ir aplinkos temperatūros, rodomi duomenys gali šiek tiek skirtis nuo faktinės įkrovos.

• Veikiant akumuliatoriaus apsaugos sistemai, mirksi pirmoji (tolima kairė) indikatoriaus lemputė. Naudojant ne originalias „Maketa“ baterijas arba pakeistas baterijas bus pažeistos „Makita“ prietaiso ir įkroviklio „Makita“ garantijos sąlygos. Šviesos įjungimas ir ryškumo režimo pasirinkimas (Fig. 4)

1. Jungiklis: Paspauskite jungiklį vieną kartą ir lempa

ims šviesti (tokiu pačiu ryškumo režimu, koks buvo nustatytas paskutinį kartą). Paspauskite jungiklį dar kartą ir lempa išsijungs.

2. Ryškumo režimo pasirinkimas: Ryškumo nustatymų

seka: didelio ryškumo režimas / vidutinio ryškumo režimas / mažo ryškumo režimas / didelio ryškumo režimas (nustatymas pakeičiamas kiekvienu paspaudimu, kai lempa yra įjungta). Baterijos apsaugos sistema (Fig. 5) Prietaise įtaisyta baterijos apsaugos sistema, skirta prailginti baterijos eksploatavimo laiką. Kai baterijos įkrova yra žema, LED lemputės išsijungia, išskyrus viena LED lemputę (kaip parodyta paveikslėlyje). Tada maždaug po 5–10 minučių sistema automatiškai išjungia maitinimą. Apsauga nuo perkaitimo Prietaisui arba baterijai perkaitus, prietaisas automatiškai išsijungs. Prieš vėl įjungdami, leiskite prietaisui atvėsti. NAUDOJIMAS ATSARGIAI:

• Prietaisą visada statykite ant plokščio ir stabilaus paviršiaus. Priešingu atveju prietaisas gali atsitiktinai nukristi. Šviesos sklaidos kampo reguliavimas (Fig. 6) Atlaisvinkite rankenėles abiejose pusėse. Sureguliuokite šviesos sklaidos kampą (reguliavimo intervalas yra 240°). Tada vėl pritvirtinkite rankenėles. ATSARGIAI: Reguliuodami šviesos sklaidos kampą elkitės atsargiai, kad neįstrigtų pirštas (-ai). Įklijuokite apsauginę plėvelę nuo akinimo svaigimo (Fig. 8) Pasirenkami priedai

• Prieš klijuodami apsauginę plėvelę nuo akinimo svaigimo, pašalinkite nešvarumus nuo įrenginio objektyvo paviršiaus.

• Purškimo buteliuke gerai sudrėkinkite gaminio lęšį ir paviršių nuo akinimo apsaugančia plėvele.

• Įklijuokite jį ant įrenginio objektyvo centro.

• Norėdami išspausti oro arba vandens lašelius tarp plėvelės ir objektyvo, naudokite valytuvą arba guminę mentelę.

Po įklijavimo nuvalykite visus vandens lašelius su sausa šluoste. Sumontuokite lempos gaubtą (Fig. 9) Pasirenkami priedai Kaip parodyta paveikslėlyje, užkabinkite išsikišusią lempos gaubto dalį ant prietaiso griovelio. Trikojo naudojimas (pasirenkami priedai) ATSARGIAI:

• Prieš naudodami priedus kartu su šviestuvu, atidžiai perskaitykite priedų instrukcijų vadovus. Šviestuvą galite naudoti pastatę ant trikojo. (Fig. 7) ATSARGIAI:

• Pasirūpinkite, kad, tvirtindami prietaisą prie trikojo, prietaiso nenumestumėte.

• Trikojį statykite ant lygaus ir stabilaus paviršiaus, kad jis nenukristų.

• Iki galo išskleiskite trikojo kojas.

• Nenaudokite trikojo pučiant stipriam vėjui.

• Įsitikinkite, kad prietaisas yra tinkamai pritvirtintas prie trikojo.

• Nešdami trikojį arba sulenkdami jo kojas nuimkite nuo jo prietaisą.

• Elkitės atsargiai, kad suskleidžiant trikojį tarp jo kojų neįstrigtų ranka.

• Prieš atlikdami tikrinimo ar techninės priežiūros darbus įsitikinkite, kad prietaisas yra išjungtas, o baterijos kasetė išimta.

• Niekada nenaudokite gazolino, benzino, skiediklio, alkoholio ar kitų panašių medžiagų. Dėl to gali pasikeisti spalva, forma arba gali atsirasti įtrūkimų. Naudotojas gali atlikti tik šiame instrukcijų vadove aprašytus techninės priežiūros darbus. Visi kiti techninės priežiūros darbai turi būti atlikti įgaliotuose „Makita“ aptarnavimo centruose. Valymas ATSARGIAI:

• Niekada neplaukite prietaiso vandenyje. Kartais nuvalykite prietaiso išorę (prietaiso korpusą) naudodami šluostę, sušlapintą muilinu vandeniu.73 Lietuvių kalba PASIRENKAMI PRIEDAI ATSARGIAI:

• Šie priedai rekomenduojami naudoti kartu su „Makita“ prietaisu, nurodytu šiame vadove. Bet kokių kitų priedų naudojimas gali sukelti asmenų sužeidimo pavojų. Priedus naudokite tik pagal nurodytą paskirtį. Jei reikia pagalbos arba papildomos informacijos, susijusios su šiais priedais, kreipkitės į vietos „Makita“ aptarnavimo centrą.

• „Makita“ originalūs baterija ir įkroviklis

• Plėvelė nuo akinimo svaigimo

• Kai kurie sąrašo elementai gali būti įtraukti į prietaiso paketą kaip standartiniai priedai. Tai priklauso nuo šalies.74 Eesti keel EESTI KEEL (Originaaljuhend) Üldvaate selgitus
