ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ ML005G MAKITA

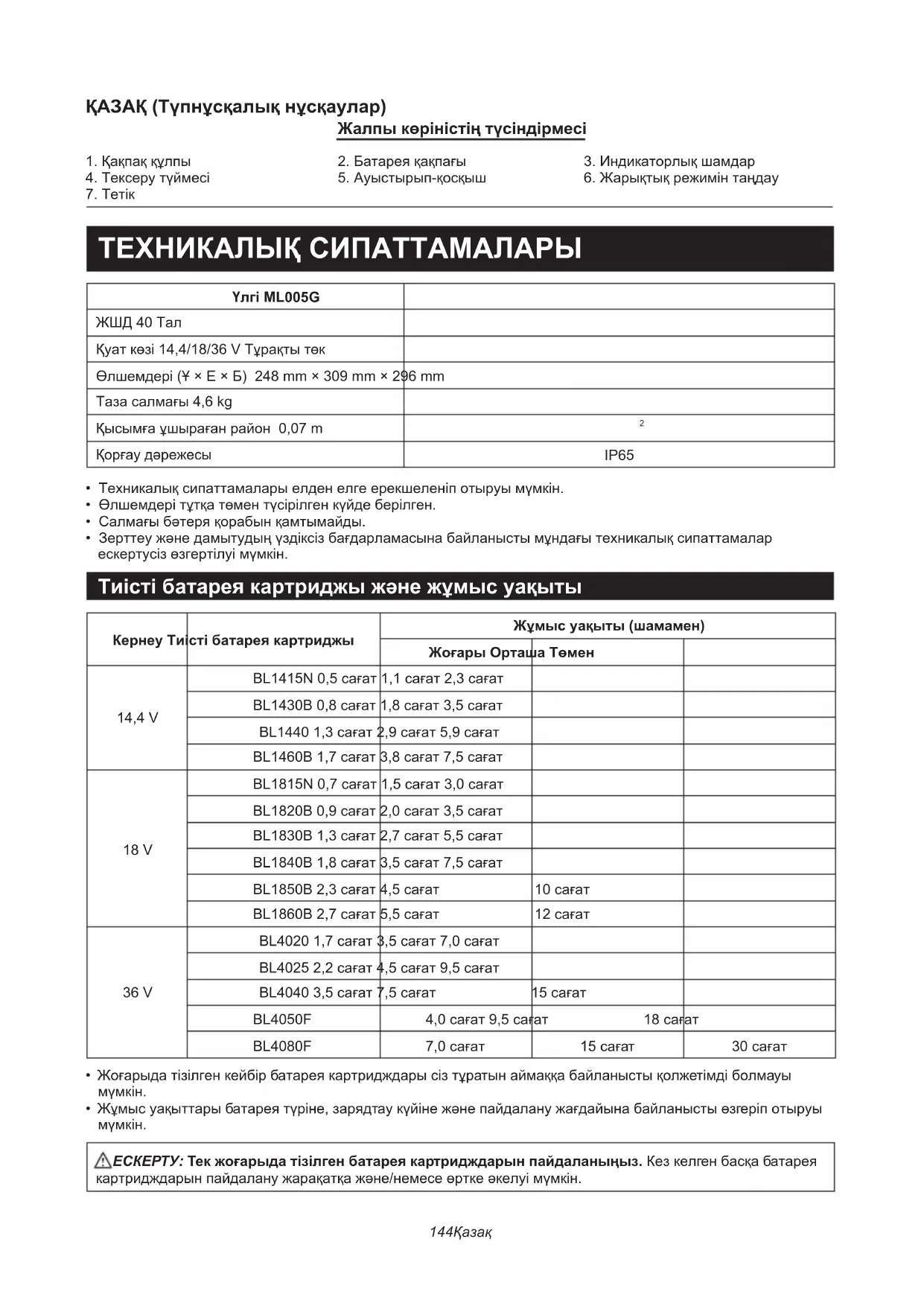

КАЗАК (Түпнұскалық нұсқаулар)

Жалпы көріністің түсіндірмесі

1. Какпак кулпы
2. Тексеру түймесі

3. Tetik

4. Батарея какпағы

5. Ауыстырып-коскыш

6. Индикаторлық шамдар

7. Жарықтық режимін таңдау

ТЕХНИКАЛЫК СИПАТТАМАЛАРЫ

Улгі ML005G
ЖШД 40 Тал
Куат кезі 14,4/18/36 V Турақты төк
Өлшемдері (¥ × Е × Б) 248 mm × 309 mm × 296 mm
Таза салмағы 4,6 kg
Қысымға ұшыраған район 0,07 m	^2
Қорғау дәрежесы	IP65

• Техникалық сипаттамалары елден елге ерекшеленіп отыруы мүмкін.
• Өлшемдері түтка төмен түсірілген күйде берілген.
  • Салмағы бәтеря қорабын қамтымайды.
• Зерттеу және дамытудың үздіксіз бағдарламасына байланысты мұндағы техникалық сипаттамалар ескертусіз өзгертілуі мұмкін.

Тиісті батарея картриджы және жұмыс уақыты

Кернеу Ти	сті батарея картриджы	Жумыс уакыты (шамамен)
		Жоғары Орташа Төмен
14,4 V	BL1415N 0,5 carat	1,1 carat 2,3 carat
	BL1430B 0,8 carat	1,8 carat 3,5 carat
	BL1440 1,3 carat	2,9 carat 5,9 carat
	BL1460B 1,7 carat	3,8 carat 7,5 carat
18 V	BL1815N 0,7 carat	1,5 carat 3,0 carat
	BL1820B 0,9 carat	2,0 carat 3,5 carat
	BL1830B 1,3 carat	2,7 carat 5,5 carat
	BL1840B 1,8 carat	3,5 carat 7,5 carat
	BL1850B 2,3 carat	4,5 carat	10 carat
	BL1860B 2,7 carat	5,5 carat	12 carat
36 V	BL4020 1,7 carat	3,5 carat 7,0 carat
	BL4025 2,2 carat	4,5 carat 9,5 carat
	BL4040 3,5 carat	7,5 carat	15 carat
	BL4050F	4,0 carat 9,5 carat	18 carat
	BL4080F	7,0 carat	15 carat	30 carat

• Жоғарыда тізілген кейбір батарея картридждары сіз туратын аймаққа байланысты қолжетімді болмауы мүмкін.
• Жұмыс уақыттары батарея түріне, зарядтау күйіне және пайдалану жағдайына байланысты өзгеріп отыруы мүмкін.

⚠️ ECKEРТУ: Тек жоғарыда тізілген батарея картридждарын пайдаланыңыз. Кез келген басқа батарея картридждарын пайдалану жарақатқа және/немесе өртке әкелуі мүмкін.

Танбалар

Төменде жабдык үшін пайдаланылған таңбалар көрсетілген.

Пайдалану алдында олардың мағынасын түсінетініңізді тексеріңіз.

• Пайдалану нускаулығын оқып шығыңыз.

- Тек европа одағындағы елдерге ғана үйлеседы, өйткені жабдық, жараксыз електыр және електырондық жабдықтар, аккумулийаторлар және бәтерялар арасында зйанды кұрамдар өмыр сұреды, орта мен адамзаттың денсаулығына керы ықпал жасауы мүмкін. Электрлік және электронды кұрылғыларды батареяларды тұрмыстық қалдықтармен бірге тастамаңыз. Электр және электронды жабдықтардың қалдықтары мен аккумуляторлар мен қалдықтары туралы, сондай-ак оларды үлттық заңнамаға бейімдеу туралы Еуропалық директиваға сәйкес электр жабдықтары, батареялар мен аккумуляторлар қалдықтары бөлек сақталуы және бөлек жинау орнына жеткізілуі керек. қоршаған ортаны қорғау ережелеріне сәйкес жұмыс істейтін коммуналдық қалдықтар үшін. Бүл жабдыққа қойылған сызылған доңғалақты қоқыс жәшігінің белгісімен көрінеді.

- Оптикалык сәулелену (ультра күлгін сәулелер және инфрақызыл сәулелер). Көздерге немесе теріге әсерді барынша азайтыңыз.

• Жұмыс істеп түрған шамға қарамаңыз.

- Тиісті қалқанды немесе көзді қорғау құралын пайдаланыңыз.

- Аса сақ болыңыз және көп көңіл бөліңіз!

ҚАУІПСІЗДІК ТУРАЛЫ МАНЫЗДЫ НЎСҚАУЛАР

⚠️ΕСКЕРТУ: Κұрылғыларды пайдаланып жатқанда, өрт, ток соғыу және жаракат қаупін азайту үшін негізгі қауіпсіздік шараларын өрқашан қолдану керек, соның ішінде келесілерді:

БАРЛЫК НУСКАУЛАРДЫ ОКЫП ШЫГЫНЫЗ.

1. Жарыкка қарамаңыз немесе көздеріңізді жарыкка ашпаңыз. Көздеріңізге зиян тиюі мүмкін.
2. Шамды матамен немесе картонмен, т.б. жаппаңыз, әйтпесе бүл жалынға әкелуі мүмкін.
3. Оған жаңбырдың немесе қардың әсерін тигізбеніз. Оны суда жумаңыз.
4. Кұрылғының ішіне пинцетпен, металл құралдармен және т.б. тимеңіз.
5. Кұрылғы пайдаланылып жатпағанда, әрқашан өшіріңіз және батарея картриджын кұрылғыдан шығарыңыз.
6. Түсіріп алу, ұру, т.б. арқылы құрылғыға сокқы тигізбеніз.

7. Батареялары бар портативті шамдар үшін қауіпсіздік туралы акпарат.

8. Батареяны қоқысқа лақтыру қауіпті материалдарды қоқысқа лақтыруға қатысты жергілікті ережелерге сәйкес болуы керек.
   • Батареяны жағуға болмайды.

9. Шамдарға арналған қосымша ақпарат.

10. Бул шырақтың жарық көзын ауыстыруға болмайды; жарық көзы оның пайдалыу ғұмырына жеткенде, түтас шырақты алмастыру керек.

11. Батарея күралын пайдалану және күту.

- ЕСКЕРТУ: Καυίπειδικ τуралы барлық ескертулерді және нұсқауларды оқыңыз. Ескертулер мен нұсқауларды орындамау электр тогының соғуына, өртке және/немесе ауыр жаракатқа әкелуі мүмкін.

- Кездейсок іске қосылуын болдырмаңыз. Батареялар жинағына қосу, құрылғыны көтеру немесе алып журу алдында ауыстырып-қосқыш өшірулі күйде екеніне кез жеткізіңіз. Құрылғыны саусакты ауыстырып-қосқышқа қойып алып журу немесе ауыстырып-қосқышы қосулы құрылғының қуатын қосу сәтсіз жағдайларға әекеледі.

- Кез келген реттеулер жасау, аксессуарларды ауыстыру немесе құрылғыны сақтауға қою алдында батареялар жинағын құрылғыдан ажыратыңыз. Мүндай алдын алатын қауіпсіздік шаралары құрылғының кездейсок іске қосылуы қаупін азайтады.

- Тек өндіруші көрсеткен зарядтағышпен зарядтаңыз. Батареялар жинағының бір түріне жарамды зарядтағыш басқа батареялар жинағымен бірге пайдалнағанда өрт қаупін тудыруы мүмкін.

- Кұрылғыларды тек арнайы белгіленген батареялар жинақтарымен бірге пайдаланыңыз. Кез келген басқа батареялар жинақтарын пайдалану жаракат алу және өрт қаупін тудыруы мүмкін.

- Батареялар жинағы пайдаланылып жатпағанда, бір клеммадан екіншісіне қосылымды жасауы мүмкін басқа металл заттардан, мысалы, қағаз қыстырғыштардан, тиындардан, кілттерден, шегелерден, бұрандалардан немесе басқа шағын металл заттардан аулақ ұстаңыз. Батареяның түйіспе тұстарын қыскқа түйықтау күйіктерге немесе өртке әкелуі мүмкін.

- Шарттарға сай емес жағдайларда батареядан сұйықтық шығуы мүмкін; оған тимеңіз. Оған кездейсок тисеңіз, сумен шайыңыз. Сұйықтық кездерге тисе, бұған қоса медициналық көмекке жүгініңіз. Батареядан шыққан сұйықтық тітіркенуге немесе күйіктерге әкелуі мүмкін.

- Зақымдалған немесе өзгертілген батареялар жинағын немесе құрылғыны пайдаланбаңыз. Зақымдалған немесе өзгертілген батареялар болжауға келмейтін түрде жұмыс істеп, өртке, жарылыска немесе жаракат қаупіне әкелуі мүмкін.

- Батареялар жинағына немесе құрылғығыға оттың немесе артық температураның әсерін тигізбеніз. Оттың немесе 130°C-тан (265 °F) жоғары температураның әсерін тигізу жарылысқа әкелуі мүмкін.

- Зарядтау туралы барлык нүсқауларды орындаңыз және батареялар жинағын немесе құрылғыны нүсқауларда көрсетілген температуралар ауқымынан тыс зарядтамаңыз. Тиісті емес немесе көрсетілген ауқымнан тыс температураларда зарядтау батареяны закымдауы және өрт қаупін арттыруы мүмкін.

- Кызмет көрсетуді білікті жәндеуші тек бірдей ауыстыру бөлшектерін пайдаланып орындауы керек. Бүл осы өнімнің қауіпсіздігінің сақталуын қамтамасыз етеді.

- Пайдалану және күту туралы нұсқауларда көрсетілген болмаса, құрылғыны немесе батареялар жинағын өзгертпеніз немесе жәндеуге әрекеттенбеніз.

1. Батарея картриджына қатысты қауіпсіздік туралы маңызды нұсқаулар.

- Батарея картриджын пайдалану алдында (1) батарея зарядтағышындағы, (2) батареядағы және (3) батареяны пайдаланатын әнімдегі барлық нұсқаулрады және сақтық белгілерді оқып шығыңыз.

- Батарея картриджін бөлшектемеңіз немесе бүзбаңыз. Бүл өртке, шамадан тыс қызуға немесе жарылыска әкелуі мүмкін.

• Жумыс уакыты тым кыска болып кетсе, пайдалануды бірден токтатыңыз. Бүл қызып кету, ыктимал куйктер және тіпті жарылыс қаупіне әкелуі мүмкін.
• Көздеріңізге электролит кірсе, оларды таза сумен шайыңыз және бірден медициналық көмек алыңыз. Бүл көру қабілетінің жоғалуына әкелуі мүмкін.
  • Батарея картриджын кыска түйыктамаңыз.
• Куралды және батарея картриджын температура 50 °C-қа (122 °F) жетуі немесе одан асуы мүмкін жерлерде сақтамаңыз және пайдаланбаңыз.
• Батарея картриджіне шеге қақпаңыз, кеспеніз, лақтырмаңыз, түсіріп алмаңыз немесе қатты затқа сокпаңыз. Мүндай әрекеттер өртке, шамадан тыс қызуға немесе жарылыска әкелуі мүмкін.
• Зақымдалған батареяны пайдаланбаңыз.
• Ішіндегі литий-йонды батареяларға қауіпті тауарлар туралы заңнаманың талаптары қолданылады.
  Коммерциялық тасымалдаулар үшін, мысалы, үшінші тараптардың, қайта бағыттау агенттерінің, орауштағы және жапсырмалардағы арнайы талаптарды орындау керек. Затты жәнелтуге дайындау үшін қауіпті материалдар жәніндегі маманнан кеңес алу керек. Сондай-ақ егжей-тегжейлі үлттық ережелерді сақтаңыз. Туйіспелерді лентамен жабыңыз және батареяны орауышта қозғалмайтындай ораңыз.
• Батареяларды тек Makita көрсеткен өнімдерде пайдаланыңыз. Батареяларды талаптарға сай емес өнімдерде орнату өртке, артық қызуға, жарылыска немесе электролиттің ағуына әкелуі мүмкін.
• Курал узак уакыт бойы пайдаланылмаса, батареяны куралдан шығару керек.
• Пайдалану кезінде және одан кейін батарея картриджы қызуы мүмкін, бұл күйіктерге немесе төмен температуралық күйіктерге әкелуі мүмкін. bstық батарея картридждерін ұстауға назар аударыңыз.
• Пайдаланғаннан кейін құралдың клеммасына бірден тимеңіз, себебі ол қүйіктер тудыруга жеткілікті қызып кетуі мүмкін.
• Батарея картриджының клеммаларына, тесіктеріне және ойықтарына жаңқалардың, шаңның немесе топырақтың тұрып қалуына жол берменіз. Бүл құралдың нашар жұмыс істемеуіне я болмаса құралдың немесе батарея картриджының бұзылуына әкелуі мүмкін.
• Курал жоғары вольтты электр желілері жанында пайдалануды қолдамаса, батарея картриджін жоғары вольтты электр желілерінің жанында пайдаланбаңыз. Бүл куралдың дұрыс жұмыс істемеуіне я болмаса куралдың немесе батарея картриджының бұзылуына әкелуі мүмкін.
  • Батареяны балалардан аулақ устаңыз.
• Батареяның қызмет көрсету мерзімін максимальды ету туралы кеңестер.
• Батарея картриджын толығымен зарядсыздану алдында ауыстырыңыз. Құралдың қуаты азырақ екенін байқағанда, әрқашан ұралды пайдалануды төқтатыңыз және батарея картриджын зарядтаңыз.
• Толығымен зарядталған батарея картриджын ешкашан зарядтамаңыз. Артық зарядтау батареяның қызмет көрсету мерзімін қыскартады.
• Батарея картриджын 10 °C - 40 °C (50 °F - 104 °F) бөлме температурасында зарядтаңыз. Зарядтау алдында ыстық батарея картриджын суытыңыз.
• Пайдаланбаған кезде батарея картриджін құралдан немесе зарядтағыштан алыңыз.
• Узак уакыт бойы пайдаланбасаңыз (алты айдан көбірек), батарея картриджын зарядтаңыз.

⚠️САҚТЫҚ ЕСКЕРТУ: Тек түпнұсқалық Makita батареяларын пайдаланыңыз. Түпнұсқалық емес Makita батареяларын немесе взгертілген болуы мүмкін батареяларды пайдалану батареяның жарылуына әкеліп, өрттерге, жаракатқа және зақымға әкелуі мүмкін. Сондай-ақ бүл Makita құралының және зарядтағышының Makita кепілдігінің қушін жояды.

Барлық ескертулер мен нұсқауларды болашақта анықтама алу үшін сақтаңыз.

- Кұрылғыдағы функцияны реттеу немесе тексеру алдында әрқашан кұрылғы өшірулі және батарея картриджы алынғанын тексеріңіз.

- Батарея картриджын орнатканда немесе алғанда құрылғыны және батарея картриджын қатты ұстаңыз.

Кұрылғыны және батарея картриджын қатты ұстамасаңыз, олар қолдарыңыздан шығып кетуі және құрылғы мен батарея картриджының зақымдалуына және жаракат алуға әкелуі мүмкін.

- Батарея картриджын салып жатканда құрылғы мен батарея картриджы арасында, сонымен бірге батарея қақпағын жауып жатканда құрылғы мен батарея қақпағы арасында саусақты қысып алмаңыз.

Батарея картриджын орнату үшін қαқпак құлпын босатыңыз және батарея қαқпағын ашыңыз. (Fig. 1) Батарея картриджын салыңыз. Батарея картриджындағы тілді корпустағы ойықпен туралап, орнына сырғытып түсіріңіз. Оны «шырт» еткен дыбыспен орнында құлыпталғанша соңына дейін салыңыз. Түйменің жоғарғы жағында қызыл индикаторды көрсеңіз, ол толығымен құлыпталмаған. Содан кейін батарея қαқпағын жабыңыз. Батарея картриджын алу үшін картридждың алдындағы түймені сырғыта отырып, оны құралдан сырғытып алыңыз. (Fig. 2)

⚠️ САКТЫК ЕСКЕРТУ:

- Бөтеря қорабын бастан аяқ толық орнату керек. Олай болмаса, ол құрылғыдан кездейсок түсіп қалып, сізді немесе айналаңыздағы біреуді жаракаттауы мүмкін.

- Батарея картриджын кушпен орнатпаңыз. Картридж оңай сырғып кірмесе, ол дұрыс салынып жатқан жок.

Батареяның қалған сыйымдылығын көрсету (Fig. 3)

(Тек индикаторы бар батарея картридждары ушін) Қалған батарея қуатын көрсетуі ушін батарея картриджындағы тексеру түймесін басыңыз. Индикаторлық шамдар бірнеше секунд бойы жанады.

Индикаторлық шамдар			Қалған қуат
Жанып түр	Өшірулі	Жыпылықтауда
			75% - 100%
			50% - 75%
			25% - 50%
			0% - 25%
			Батареянызарядтаңыз.
	*		Батарея ақаулыболуы мұмкін.

ЕСКЕРТПЕ:

• Пайдалану жағдайларына және қоршаған ортаның температурасына байланысты, индикатор іс жүзіндегі қуаттан азғантай өзгешеленуі мүмкін.
• Батареяны қорғау жүйесі жұмыс істеген кезде бірінші (шеткі сол жақтағы) шам жыпылықтайды.

Тупнускалық емес Makita батареяларын немесе өзгертілген батареяларды пайдалану Makita құрылғысының және зарядтағышының Makita кепілдігінің қүшін жояды.

Шамды қосу және жарықтық режимін тандау (Fig. 4)

1. Ауыстырып-коскыш: Ауыстырып-коскышты бір рет басыңыз, шам қосылады (соңғы параметрdegідей жарықтық режимінде). Ауыстырып-коскышты қайтадан бассаңыз, шам өшеді.
2. Жарыктык режимін тандау: Жарыктык реті: Шам қосулы кезде әр басқанда Жоғары режим / Орташа режим / Төмен режим / Жоғары режим.

Батареяны корғау жүйесі (Fig. 5)

Батареяның қызмет көрсету мерзімін ұзарту үшін құрылғы батарея қорғанысымен жабдықталған. Батарея заряды төмен болғанда, көрсетілгендей бір ЖШД-тан басқа ЖШД шамдары өшеді. Шамамен бес-он минуттан кейін жүйе қуатты автоматты түрде өшіреді.

Кызып кетуден корғау

Жабдык немесе бөтеря қызған кезде, жабдык өздыгынен тоқтайды. Жабдыктарды суытқаннан кейын қайтадан ашыңыз.

ПАЙДАЛАНУ

⚠️ САКТЫК ЕСКЕРТУ:

- Құрылғыны әрқашан тегіс және тұрақты жерге қойыңыз. Әйтпесе құлау сәтсіз жағдайы орын алуы мүмкін.

Жарык бұрышын реттеу (Fig. 6)

Екі жағындағы тетіктерді босатыңыз. Жарық бұрышын реттеңіз (реттеу бұрышы 240°). Содан кейін тетіктерді қайтадан тартыңыз.

⚠️ САКТЫК ЕСКЕРТУ:

Жарык бұрышын реттеу кезінде саусактарды қысып алмаңыз.

Бас жарыктан сактаныу шаптамасын жапсыры (Fig. 8)

• Бас жарыктан сактаныушаптамасын жапсырыудан бурын, жабдык бетындегы дақтарды тазалау керек.
• Бурыккыш кұмырасы арқылы жабдықтың лінза мен бас жарықтан сақтітын шаптамасының жабыскан бетын түбегейлы дымқылдау керек.
• Оны жабдык аппаратының ортасына жапсырамыз.
• Разйнке сырғыш немесе разйнке сүртқыш арқылы жука перде мен лінза арасындағы ауаны немесе су тамшыларын шығару.
• Жапсырып болған сон, күргақ орамал арқылы барлық су тамшыларын сүртып тастау керек.

Шырақ сыртын орнатыу (Fig. 9)

Суретте көрсетылгендей, шырақтың көрнекты бөлегын аспаптың науасына ылып қойады.

Штативпен (косымша аксессуарлар) бірге пайдалану

⚠️ САКТЫК ЕСКЕРТУ:

• Шаммен бірге пайдалану алдында аксессуарлардың пайдалану нускаулықтарын мұқият оқып шығыңыз.
  Пайдалануды жеңілдету үшін шамды штативке қоюға болады. (Fig. 7)

⚠️ САКТЫК ЕСКЕРТУ:

• Кұрылғыны штативке жалғау кезінде құрылғыны түсіріп алмаңыз.
• Кулауын болдырмау үшін штативті тегіс және тұрақты бетке қойыңыз.
• Штативтің табандарын максималды дәрежеде кенейтіңіз.
• Жел қатты болса, штативті пайдаланбаныз.
• Кұрылғы штативке берік түрде жалғанғанын тексеріңіз.
• Штативті алып жүргенде немесе штатив табандарын жинағанда құрылғыны алып тастаңыз.
• Штативті жабу кезінде колдарыңызды штатив табандарының арасында қысып алмаңыз.

ТЕХНИКАЛЫК КЫЗМЕТ

KθPCETY

⚠️ САКТЫК ЕСКЕРТУ:

• Тексеруге немесе техникалық қызмет көрсетуге әрекеттену алдында әрқашан құрылғы өшірулі екені және батарея картриджы алып тасталғанын тексеріңіз.
• Газолинді, бензинді, суйылтқышты, алкогольді немесе сол сияқтыны ешкашан пайдаланбаңыз. Өңсіздену, пішіннің өзгеруі немесе жарықтар орын алуы мүмкін.

Пайдаланушы тек осы пайдалану нүсқаулығында сипатталған техникалық қызмет көрсету жұмысын орындай алады. Кез келген басқа жұмысты Makita өкілетті сервистік орталықтары орындауы керек.

Тазалау

⚠️САКТЫК ЕСКЕРТУ:

- Кұрылғыны суда ешқашан жумаңыз. Кейде ұрылғының сыртын (құрылғы корпусын) сабынды сумен ылғалдандырылған шүберекпен сүртіп тұрыңыз.

- Бул аксессуарлар немесе тіркемелер осы нүсқаулықта көрсетілген Makita құрылғысымен бірге пайдалануға ұсынылады. Кез келген басқа аксессуарларды немесе тіркемелерді пайдалану адамдардың жарақат алу қаупін тудыруы мүмкін. Аксессуарды немесе тіркемені тек өзінің мақсатына сай пайдаланыңыз.

Осы аксессуарларға қатысты қосымша мәліметтер алу үшін кез келген көмек керек болса, жергілікті Makita сервистік орталығынан сұраңыз.

• Makita тупнускалык батареясы және зарядтағышы
  • Бас жарыктан сақтаныу шаптамасы
• Шырақ сырты
  • Штатив [белшек нөмірі: GM00002073]

ЕСКЕРТПЕ:

- Бул тізімdegі кейбір заттар құрылғы орауышында стандартты аксессуарлар түрінде қосылуы мүмкін. Олар елден елге ерекшеленіп отыруы мүмкін.
