HASZNÁLATI ÚTMUTATÓ ML005G MAKITA

MAGYAR (Eredeti utasítások)

Az általános nézet magyarázata

1. Fedélzár
2. Ellenőrzés gomb

3. Gomb

4. Az akkumulátortartó fedele

5. Kapcsoló

6. Jelzőfények

7. A fényerő mód kiválasztása

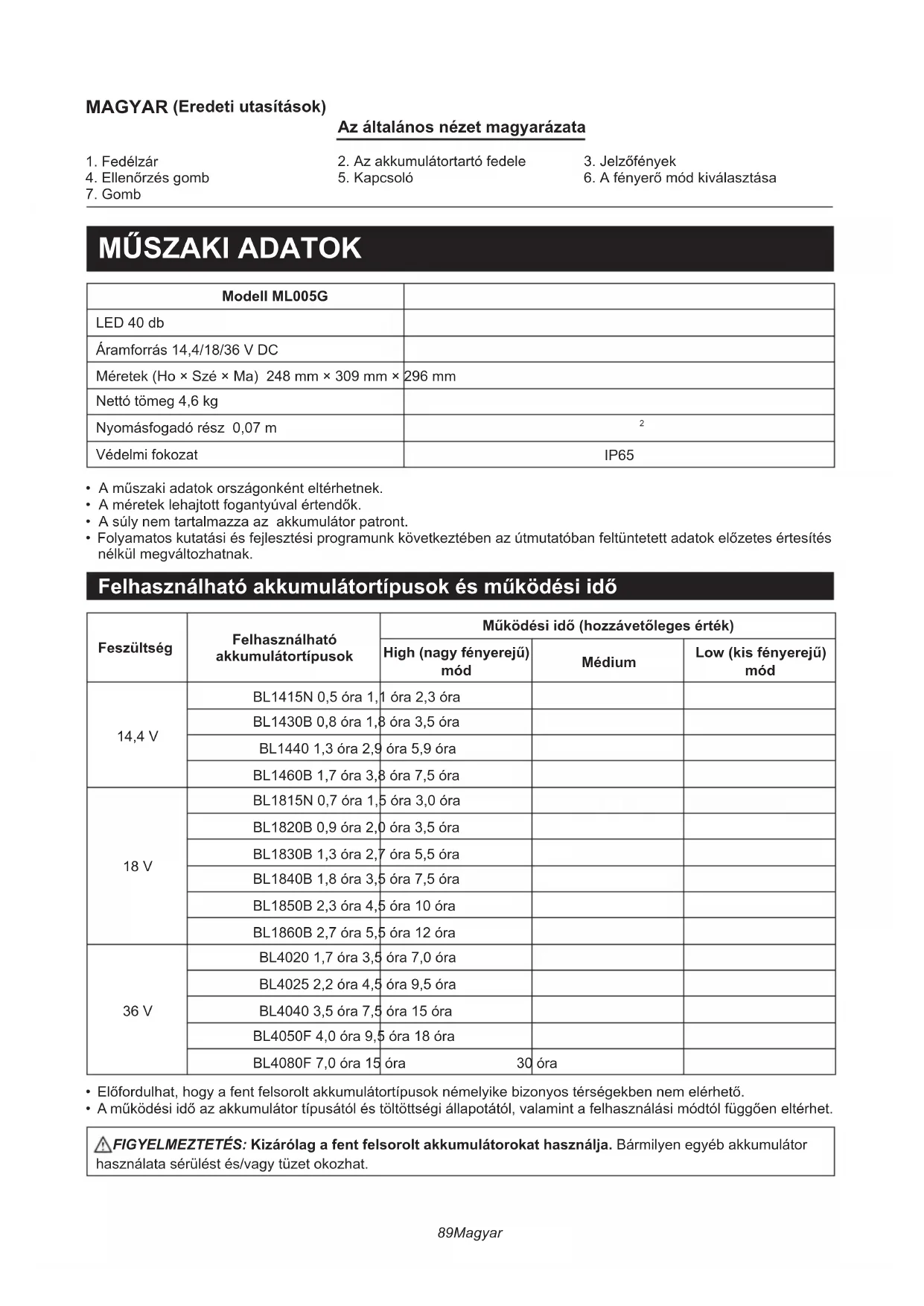

MÜSZAKI ADATOK

Modell ML005G
LED 40 db
Áramforrás 14,4/18/36 V DC
Méretek (Ho × Szé × Ma) 248 mm × 309 mm ×	296 mm
Nettó tömeg 4,6 kg
Nyomásfogadó rész 0,07 m	^2
Védelmi fokozat	IP65

- A müszaki adatok országonként eltérhetnek.

- A méretek lehajtott fogantyúval értendők.

- A súly nem tartalmazza az akkumulátor patron.

- Folyamatos kutatási és fejlesztési programunk következtében az útmutatóban feltüntetett adatok előzetes értesítés nélkül megváltozhatnak.

Felhasználható akkumulátortípusok és működési idő

Feszültség	Felhasználhatóakkumulátortípusok	Működési idő (hozzávetőleges érték)
		High (nagy fényerejű)mód	Médium	Low (kis fényerejű)mód
14,4 V	BL1415N 0,5 óra 1,1 óra 2,3 óra
	BL1430B 0,8 óra 1,8 óra 3,5 óra
	BL1440 1,3 óra 2,9 óra 5,9 óra
	BL1460B 1,7 óra 3,8 óra 7,5 óra
18 V	BL1815N 0,7 óra 1,5 óra 3,0 óra
	BL1820B 0,9 óra 2,0 óra 3,5 óra
	BL1830B 1,3 óra 2,7 óra 5,5 óra
	BL1840B 1,8 óra 3,5 óra 7,5 óra
	BL1850B 2,3 óra 4,5 óra 10 óra
	BL1860B 2,7 óra 5,5 óra 12 óra
36 V	BL4020 1,7 óra 3,5 óra 7,0 óra
	BL4025 2,2 óra 4,5 óra 9,5 óra
	BL4040 3,5 óra 7,5 óra 15 óra
	BL4050F 4,0 óra 9,5 óra 18 óra
	BL4080F 7,0 óra 15 óra 30 óra

- Előfordulhat, hogy a fent felsorolt akkumulátortípusok némelyike bizonyos térségekben nem elérhető.

- A működési idő az akkumulátor típusától és töltöttségi állapotától, valamint a felhasználási módtól függően eltérhet.

FIGYELMEZTETÉS: Kizárólag a fent felsorolt akkumulátorokat használja. Bármilyen egyéb akkumulátor sználata sérülést és/vagy tűzet okozhat.

Szimbólumok

Az alábbiakban a készülékkel kapcsolatban használatos szimbólumokat ismertetjük.

Használat előtt sajátítsa el a következő szimbólumok jelentéseit.

- Olvassa végig a Használati útmutatót.

- Csak az EU-országok számáraA veszélyes alkatrészek jelenléte miatt a berendezésben, az elektromos és elektronikus berendezések hulladékai, és az akkumulátorok hulladékai negatív hatással lehetnek a környezetre és az emberi egészségre. Ne dobja ki az elektromos és elektronikus berendezéseket vagy akkumulátorokat a háztartási hulladékkal együtt! Az elektromos és elektronikus berendezések hulladékairól, valamint az elemekről és akkumulátorokról, valamint a hulladékelemekről és -akkumulátorokról szóló európai irányelvek szerint, az elektromos berendezések hulladékait, és az akkumulátorok hulladékait külön kell tárolni, és egy külön gyűjtőhelyre kell szállítani a környezetvédelmi előírásoknak megfelelően.

Ezt jelzi a berendezésre helyezett áthúzott kerekes kuka szimbóluma.

- Optikai sugárzás (ultraibolya és infravörös sugárzás). A szem vagy a bör kitettsége minimális szintüre csökkentendő.

- Soha ne nézzen a bekapcsolt lámpa fénysugarába!

- Használjon megfelelő árnyékolást vagy szemvédő eszközt.

- Különös gondosságot és figyelmet igényel!

FONTOS BIZTONSÁGI ELŐÍRÁSOK

FIGYELMEZTETÉS: A különböző készülékek használatakor mindig be kell tartani az alapvető biztonsági óvintézkedéseket a tűz, áramütés és személyi sérülések kockázatának csökkentése érdekében, különösen az alábbiakat:

OLVASSA VÉGIG A BIZTONSÁGI ELŐÍRÁSOKAT.

1. Ne nézzen a lámpába vagy irányítsa a fényt a szemére. Megsérülhet a szeme.
2. Ne takarja le a bekapcsolt lámpát ruhadarabbal, kartonpapírral stb.! Ellenkező esetben lángra kaphat.
3. Ne tegye ki eső vagy hó hatásának. Ne mossa le vízzel.
4. Csipesszel, fém szerszámmal stb. ne nyúljon a készülék belsejébe.
5. Ha nem használja, mindig kapcsolja ki a készüléket, és vegye ki az akkumulátort a készülékböl.
6. Óvja a készüléket a fizikai behatásoktól, pl. ne ejtse le, ne üsse neki semminek stb.
7. Biztonsági információ az akkumulátoros, hordozható fényforrásokhoz.

- Az akkumulátorok ártalmatlanítását minden esetben a helyi előírásoknak megfelelően végezze, amelyek tartalmazzák a veszélyes anyagokra vonatkozó utasításokat is.

- Az akkumulátorokat ne dobja tűzbe.

1. Fényforrásokkal kapcsolatos egyéb információk.

- Ennek a lámpatestnek a fényforrása nem cserélhető. Amikor a fényforrás eléri élettartamának végét, az egész lámpatestet ki kell cserélni.

1. Akkumulátoros készülék használata és ápolása.

- FIGYELMEZTETÉS: Olvassa el a biztonsági figyelmeztetéseket és előírásokat. Amennyiben a közölt figyelmeztetéseket és előírásokat nem tartja be, áramütést szenvedhet, illetve tüzet és/vagy súlyos sérülést okozhat.

- Gondoskodjon a véletlenszerű bekapcsolással szembeni védelemről. Az akkumulátortelep csatlakoztatása, és a készülék felemelése vagy áthelyezése előtt győződjön meg róla, hogy Off (Ki) helyzetbe állította a kapcsolót. A készülék kapcsolóra helyezett ujjal történő hordozása, vagy bekapcsolt kapcsolóval való feszültség alá helyezése balesetet okozhat.

- A beállítások elvégzése, a kiegészítők kicserélése vagy a készülék tárolása előtt válassza le az akkumulátortelepet a készülékről. Az ilyen, megelőző jellegű biztonsági intézkedések csökkentik a készülék véletlenszerű bekapcsolásának kockázatát.

- Kizárólag a gyártó által megadott töltővel végezze el a feltöltést. Az egyes akkumulátortelepek töltésére alkalmas töltő tűzveszélyt okozhat, ha azt eltérő típusú akkumulátortelep feltöltésére használják.

- A készüléket kizárólag előírt típusú akkumulátorteleppel használja. Bármilyen egyéb akkumulátortelep használata sérülés- és tűzveszélyt okozhat

- Tartsa távol a használaton kívüli akkumulátortelepet más fémtárgyaktól, például gemkapcsoktól, érméktől, kulcsoktól, szögektől, csavaroktól vagy az egyes csatlakozók közötti kapcsolat létrehozására alkalmas, apróbb méretű egyéb fémtárgyaktól. Az akkumulátorcsatlakozók rövidre zárása égési sérülést vagy tüzet okozhat.

- Nem megfelelő körülmények között folyadék áramolhat ki az akkumulátorból; kerülje az azzal való érintkezést. Véletlenszerű érintkezés esetén öblítse le vízzel. Ha a folyadék szembe kerül, haladéktalanul forduljon orvoshoz. Az akkumulátorból kilépő folyadék irritációt vagy égési sérülést okozhat.

- Ne használjon sérült vagy módosított akkumulátortelepet, illetve készüléket! A sérült vagy módosított akkumulátorok működése kiszámíthatatlanná válhat, ami tűzet, robbanást vagy sérülést okozhat.

- Ne tegye ki az akkumulátortelepet, illetve a készüléket tűz vagy túlságosan nagy hőmérséklet hatásának! A tűznek vagy 130 °C (265 °F) feletti hőmérsékletnek való kitettség robbanást okozhat.

- Maradéktalanul tartsa be a töltéssel kapcsolatos előírásokat, és ne töltse az akkumulátortelepet vagy a készüléket a megadott hömérsékleti tartományon kívül. A szakszerűtlen vagy a megadott hömérsékleti tartományon kívüli töltés károsíthatja az akkumulátort, és fokozhatja a tűzveszélyt.

- A készülék szerelése kizárólag szakképzett szerelővel és az eredeti alkatrészekkel megegyező pótalkatrészek felhasználásával végeztethető el. Ily módon garantálható a készülék további biztonságos használata.

- Az útmutatónak a készülék használatával és gondozásával kapcsolatos előírásainál feltüntetetteken kívül semmilyen egyéb módosítást vagy javítást ne végezzen a készüléken, illetve az akkumulátortelepen.

1. Akkumulátorral kapcsolatos fontos biztonsági előírások

2. Az akkumulátor használata előtt olvassa el az (1) akkumulátortöltön, az (2) akkumulátoron és az (3) akkumulátorral működtethető terméken feltüntetett utasításokat és figyelmeztető jelzéseket.

3. Ne szerelje szét vagy alakítsa át az akkumulátort! Ellenkező esetben tűz, erős höfejlődés vagy robbanás keletkezhet.
4. A működési idő túlságosan nagymértékű lerövidülése esetén haladéktalanul hagyjon fel az érintett akkumulátor használatával. Ellenkező esetben túlmelegedhet az eszköz, égési sérüléseket szenvedhet, vagy akár robbanás történhet.
5. Ha az elektrolit a szemébe kerül, öblítse ki tiszta vízzel, és haladéktalanul forduljon orvoshoz. Ellenkező esetben akár a látását is elveszítheti.

- Ne zárja rövidre az akkumulátort!

- Ne tárolja és használja a készüléket, illetve az akkumulátort olyan helyen, ahol a hőmérséklet elérheti vagy meghaladhatja az 50 °C (122 °F).

- Ne szúrja át, hasítsa fel, zúzza össze, dobálja vagy ejtse le az akkumulátort, illetve ne üsse neki kemény tárgyaknak. Ellenkező esetben tűz, erős hőfejlődés vagy robbanás keletkezhet.

- Ne használjon sérült akkumulátort!

- A lítium-ion tartalmú akkumulátorok a veszélyes árukat szabályozó nemzetközi jogszabályok hatálya alá tartoznak. Kereskedelmi célú – például harmadik felek vagy szállítmányozók általi – szállítás esetén a csomagolásra és a címkézésre vonatkozó különleges követelmények is betartandók. A szállítandó árucikk szakszerű előkészítése érdekében szállítás előtt egyeztessen veszélyes anyagokkal foglalkozó szakemberrel. Ezenkívül az általában részletesebb szabályozást nyújtó állami jogszabályi rendelkezések is figyelembeveendők. Ragassza le vagy fedje le a nyitott érintkezőket, és úgy csomagolja be az akkumulátort, hogy az ne mozdulhasson el a csomagoláson belül.

- Az akkumulátorokat kizárólag a Makita által meghatározott termékekben használja fel. Az akkumulátorok nem megfelelő termékekbe történő behelyezése és használata tüzet, túlzott mértékű hőképződést, robbanást vagy elektrolitszivárgást okozhat.

- Ha előreláthatólag hosszabb ideig nem használja majd a készüléket, távolítsa el belőle az akkumulátort.

- Használat közben és után az akkumulátor hőt bocsájthat ki, ami égési sérüléseket vagy alacsony hőmérsékletű égési sérüléseket okozhat. Legyen óvatos, ha a még meleg akkumulátort kezeli.

- Használat után ne érintse meg a készülék érintkezőjét, mivel az meleg lehet és égési sérülést okozhat.

- Ügyeljen arra, hogy az akkumulátor érintkezőin, nyílásaiban és hornyaiban ne halmozódjon fel forgács, por vagy egyéb szennyeződés. Ez az eszköz vagy az akkumulátor teljesítménycsökkenését, vagy meghibásodását okozhatja.

- Ha az eszköz nem támogatja a nagyfeszültségű távvezetékek közelében történő használatot, ne használja az akkumulátort nagyfeszültségű távvezetékek közelében. Ez az eszköz vagy az akkumulátor meghibásodását okozhatja.

- Az akkumulátort tartsa távol gyermekektöl.

1. Tanácsok az akkumulátor élettartamának meghosszabbításához.

- Töltse fel az akkumulátort, mielőtt az teljesen lemerülne. Soha ne működtesse tovább a készüléket és mindig töltse fel az akkumulátort, ha a készülék teljesítményének csökkenését észleli.

- Soha ne töltse az akkumulátort, ha azt teljes mértékben feltöltötték! A túltöltés lerövidíti az akkumulátor hasznos élettartamát.

- 10 °C és 40 °C (50 °F és 104 °F) közötti szobahömér sékleten végezze el az akkumulátor feltöltését. Ha az akkumulátor felforrósodott, a töltése előtt várja meg, amíg az megfelelően lehül.

- Ha nem használja az akkumulátort, vegye ki az eszközböl vagy a töltőböl.

- Ha előreláthatólag huzamosabb (hat hónapnál hosszabb) ideig nem használja majd a készüléket, töltse fel az akkumulátort.

FIGYELEM: Kizárólag eredeti Makita akkumulátorokat használjon. A Makitától eltérő gyártmányú, vagy átalakított akkumulátorok használata esetén robbanás keletkezhet, ami tüzet, személyi sérüléseket és károkat okozhat. Ezen túlmenően a Makita gyártmányú készülékre és töltőre vonatkozó Makita garancia érvénytelenné válását is maga után vonja.

Örizze meg a figyelmeztetéseket és a biztonsági előírásokat a későbbi felhasználás érdekében.

A KÉSZÜLÉK MÜKÖDÉSE ÉS FUNKCIÓI

FIGYELEM:

- A készülék beállítása vagy működésének ellenőrzése előtt mindig győződjön meg arról, hogy kikapcsolta a készüléket és eltávolította az akkumulátort.

Az akkumulátor behelyezése és eltávolítása

FIGYELEM:

- Az akkumulátor behelyezésekor, illetve eltávolításakor tartsa szorosan a készüléket és az akkumulátort.

Ha nem tartja elég szorosan a készüléket és az akkumulátort, azok kicsúszhatnak a kezéből, készülék-, illetve akkumulátorkárosodást és személyi sérülést okozva ezzel.

- Vigyázzon rá, nehogy becsípődjön az ujja(i) a készülék és az akkumulátor közé az akkumulátor feltöltésekor, vagy a készülék és az akkumulátortartó fedele közé az akkumulátortartó fedelének lezárásakor.

Az akkumulátor behelyezéséhez oldja ki a fedélzárat és nyissa fel az akkumulátortartó fedelét. (Fig. 1) Helyezze be az akkumulátort. Illessze az akkumulátoron található nyelvet a készülékház hornyához, és csúsztassa a helyére. Teljes mértékben illessze be, amíg egy kattintással a helyére nem rögzül. Ha a gomb felső oldalán továbbra is látható a piros jelzőfény, nem záródott be teljesen. Ezután zárja le az akkumulátortartó fedelét. Az eltávolításához csúsztassa ki a készülékből az akkumulátort, és közben az akkumulátor elülső részén található gombot is csúsztassa el. (Fig. 2)

FIGYELEM:

- Mindig szerelje fel az akkumulátort a helyére. Ellenkező esetben véletlenszerűen kieshet a készülékből, sérülést okozva ezzel Önnek vagy a közelben tartózkodóknak.

- Ne fejtsen ki túlzott mértékű erőhatást az akkumulátor behelyezésekor! Ha az akkumulátor nem csúszik be könnyedén a helyére, akkor azt helytelen módon helyezték be.

Az akkumulátor fennmaradó töltöttségi állapotának kijelzése (Fig. 3)

(Kizárólag jelzőfényel ellátott akkumulátorok esetén) Az akkumulátor töltöttségi állapotának ellenőrzéséhez nyomja meg az akkumulátoron található Ellenőrzés gombot. A jelzőfények ekkor néhány másodpercre felvillannak.

Jelzőfények			Töltöttségi állapot
Világít	Kialszik	Villog
			75% - 100%
			50% - 75%
			25% - 50%
			0% - 25%
			Töltse fel az akkumulátort.
			Meghibásodhatott az akkumulátor.

MEGJEGYZÉS:

• A felhasználási körülményektől és a környezeti hőmérséklettől függően a kijelzés kissé eltérhet a töltöttség tényleges állapotától.
• Az első (bal szélső) jelzőfény villog, amikor az akkumulátorvédő rendszer bekapcsol.

A Makitától eltérő gyártmányú, vagy módosított akkumulátorok használata a Makita gyártmányú készülékre és töltőre vonatkozó Makita garancia érvénytelenné válását vonja maga után.

A lámpa bekapcsolása és a kívánt fényerő mód kiválasztása (Fig. 4)

1. Kapcsoló: A lámpa bekapcsolásához nyomja meg egyszer a kapcsolót (ezzel egyidejűleg aktiválódik a legutóbbi beállítás szerinti fényerő mód). A lámpa kikapcsolásához nyomja meg újra a kapcsolót.
2. A fényerő mód kiválasztása: A fényerő módok sorrendje a következő: High (nagy fényerejű) mód / Mid (közepes fényerejű) mód / Low (kis fényerejű) mód / High (nagy fényerejű) mód a bekapcsolt lámpán végzett minden egyes gombnyomáskor.

Akkumulátorvédő rendszer (Fig. 5)

A készüléket az akkumulátor élettartamának meghosszabbítása érdekében akkumulátorvédő rendszerrel is ellátták. Az akkumulátor közelgő lemerülésekor az ábrán látható kivételével az összes LED jelzőfény kialszik. Körülbelül öt-tíz perccel később a rendszer automatikusan leválasztja a tápellátást.

Túlmelegedés elleni védelem

Amikor a készülék vagy az akkumulátor túlmelegedett lesz, a készülék automatikusan fog leállni. Hagyja lehülni a készüléket, mielőtt újra bekapcsolná.

A KÉSZÜLÉK HASZNÁLATA

FIGYELEM:

- A készüléket mindig sík és stabil felületen helyezze el. Ellenkező esetben leeshet, balesetet okozva ezzel.

A megvilágítási szög beállítása (Fig. 6)

Lazítsa meg mindkét oldalon a gombokat. Állítsa be a megvilágítási szöget (a beállítási tartomány 240°). Ezután szorítsa meg újra a gombokat.

FIGYELEM:

Vigyázzon rá, nehogy becsípődjön az ujja(i) a megvilágítási szög beállításakor.

A tükrözödésmentes fólia ragasztása (Fig. 8)

Külön megvásárolható kiegészítők

• Mielött beillesztené a tükrözödésmentes fóliát, távolítsa el a szennyeződéseket a készülék lencsefelületéről.
• Egy spray-palackkal alaposan nedvesítse be a készülék lencséjét és azt a felületet, amelyhez a tükröződésmentes fólia csatlakozik.
• Ezt illessze be a készülék lencséjének közepébe.
• Egy gumi spatulával nyomja ki a levegőt vagy a vízcseppeket a fólia és a lencse közül.
• Beillesztés után törölje le a vízcseppeket egy száraz ruhával.

A lámpaernyő felszerelése (Fig. 9)

Külön megvásárolható kiegészítők

Csatlakoztassa a lámpaernyő kiemelkedését a készülék bevágására az ábra szerint.

Használat állvánnyal (külön megvásárolható kiegészítő)

FIGYELEM:

• Olvassa végig figyelmesen a különböző kiegészítők használati útmutatóit, mielőtt a lámpával együtt használná azokat.
  Az egyszerübb használat érdekében a lámpa az állványra is felhelyezhető. (Fig. 7)

FIGYELEM:

• Vigyázzon rá, nehogy leessen a lámpa az állványra történő felhelyezéskor.
• A készülék leesésének megelőzése érdekében sík és stabil felületre helyezze az állványt.
• Nyissa szét teljesen az állvány lábait.
• Ne használja az állványt, ha erős a szél!
• Győződjön meg róla, hogy szorosan az állványhoz erősítette a készüléket.
• Az állvány áthelyezése vagy az állvány lábainak behajtása előtt távolítsa el róla a készüléket.
• Az állvány összezárásakor vigyázzon arra, nehogy beszoruljon a keze az állvány lábai közé.

KARBANTARTÁS

FIGYELEM:

• Ellenőrzés vagy karbantartás előtt mindig győződjön meg arról, hogy kikapcsolta a készüléket és eltávolította az akkumulátort.
• Soha ne használjon benzint, hígítót, alkoholt vagy más hasonló szert! Ellenkező esetben elszíneződések, alakváltozások vagy repedések következhetnek be.
  A felhasználó kizárólag a jelen Használati útmutatóban ismertetett karbantartási teendőket végezheti el saját kezűleg. Minden egyéb munkálatot a Makita hivatalos márkaszervizével kell elvégeztetni.

Tisztítás

FIGYELEM:

- Soha ne merítse vízbe a készüléket! Időről időre törölje át a készülék külső felületeit (készülékházát) szappanos vízzel átitatott ruhával.

KÜLÖN MEGVÁSÁROLHATÓ KIEGÉSZÍTŐK

FIGYELEM:

- Ezeket a kiegészítőket, illetve tartozékokat javasoljuk a jelen útmutatóban megadott Makita készülékkel történő együttes használat céljára. Bármilyen egyéb kiegészítő vagy tartozék használata személyi sérülést okozhat. A kiegészítők, illetve tartozékok kizárólag rendeltetésszerűen használhatók.

A kiegészítőkkel kapcsolatos bővebb információkért forduljon a Makita helyi márkaszervizéhez.

• Eredeti Makita akkumulátor és töltő
  • Tükrözödésmentes fóliá
  • Lámpaernyő
• Állvány [cikkszám: GM00002073]

MEGJEGYZÉS:

- A lista egyes elemeit a készülék csomagolása tartozékként tartalmazhatja. A készülékhez mellékelt tartozékok országonként eltérhetnek.
