Termék típusa	Építési világítás
Márka	Makita
Modell	ML010G
Maximális fényáram	5 500 lumen
Fényerősségi szintek	3 (5 500 lm / 3 000 lm / 1 500 lm)
Tápellátás	100-240 V AC, 50/60 Hz vagy Makita 14,4 V / 18 V / 36 V-40 V max akkumulátor
Kompatibilis akkumulátorok száma	Legfeljebb 4 (egyszerre egy használatban, automatikus váltás)
Üzemidő (BL4080F x2 és BL1860B x2 esetén)	15,0 óra (5 500 lm) / 52,0 óra (1 500 lm)
Maximálisan összekapcsolható készülékek száma	8
Méretek (Sz x Mé x Ma)	490 mm x 490 mm x 814 mm
Nettó tömeg (akkumulátor és kábel nélkül)	14,1 kg
Védettségi fokozat (egyenáram)	IP54
Védettségi fokozat (váltakozó áram)	IP20
Üzemi hőmérséklet	0 °C ~ 40 °C
Tárolási hőmérséklet	-20 °C ~ 60 °C
Állítható világítási zóna	Igen, zónaváltó gombbal
Fényforrás	LED (nem cserélhető, a teljes lámpatest cseréje szükséges)
AC bemenet/kimenet	Igen, hálózati kábellel és csatlakozóaljzattal
Automatikus felállítás funkció	Igen, legfeljebb 80°-os dőlésig
Tartozékok	Hálózati kábel, akkumulátorfedelek, szállítófogantyú

Gyakran ismételt kérdések - ML010G MAKITA

Milyen akkumulátorok kompatibilisek a Makita ML010G-vel?

A ML010G kompatibilis a Makita 14,4 V (BL14xx), 18 V (BL18xx) és 36 V-40 V max (BL40xx) akkumulátorokkal. A megfelelő töltők: DC18RC, DC40RA, stb. Csak a kézikönyvben felsorolt akkumulátorokat és töltőket használja.

Hogyan lehet megváltoztatni a világítás fényerejét?

Nyomja meg a Fényerő váltása gombot, amikor a készülék be van kapcsolva. A fényerő 5 500 lm-ről 3 000 lm-re, majd 1 500 lm-re vált, és a legalacsonyabb szint után visszaáll a maximumra.

Használhatom a készüléket hálózati áramról és akkumulátorról egyszerre?

Nem, a készülék automatikusan átvált a hálózati tápellátásra, ha a kábel csatlakoztatva van, de a behelyezett akkumulátort nem tölti a hálózati áram.

Hogyan kell tisztítani a Makita ML010G-t?

Tisztítás előtt kapcsolja ki a készüléket, húzza ki a kábelt és vegye ki az akkumulátort. Használjon száraz vagy enyhén nedves ruhát. Soha ne használjon benzint, hígítót vagy alkoholt.

Mit tegyek, ha az akkumulátor lemerült?

Ha több akkumulátor van behelyezve, a készülék automatikusan átvált a feltöltött akkumulátorra. Ha minden akkumulátor lemerült, a jelzőfény pirosan villog. Vegye ki az akkumulátort és töltse fel.

Vízálló a készülék?

Akkumulátoros használat esetén a védettségi fokozat IP54 (védett a vízsugár és por ellen). Hálózati áram esetén IP20 (nem vízálló). Hálózati áramról ne használja esőben vagy nedves helyeken.

Kicserélhetem magam a LED-eket?

Nem, a LED-ek nem cserélhetők egyedileg. Ha élettartamuk végéhez érnek, a teljes lámpatestet ki kell cserélni. Minden javítást bízzon egy Makita által engedélyezett szervizközpontra.

Hogyan lehet több ML010G készüléket összekapcsolni?

Használja a mellékelt hálózati kábelt az egyik készülék AC kimenetének a másik készülék AC bemenetéhez való csatlakoztatásához. Legfeljebb 8 készülék kapcsolható össze. Minden készülék egyedileg vezérelhető.

Mennyi az üzemidő alacsony fokozatban?

Két BL4080F (36 V) és két BL1860B (18 V) akkumulátorral az üzemidő körülbelül 52 óra 1 500 lumen mellett.

Hogyan használjuk az automatikus felállítás funkciót?

A készülék képes önállóan felállni a függőlegestől legfeljebb 80°-ban megdöntött helyzetből. A tényleges szög a talajtól és a tápellátástól függ. Helyezze stabil felületre.

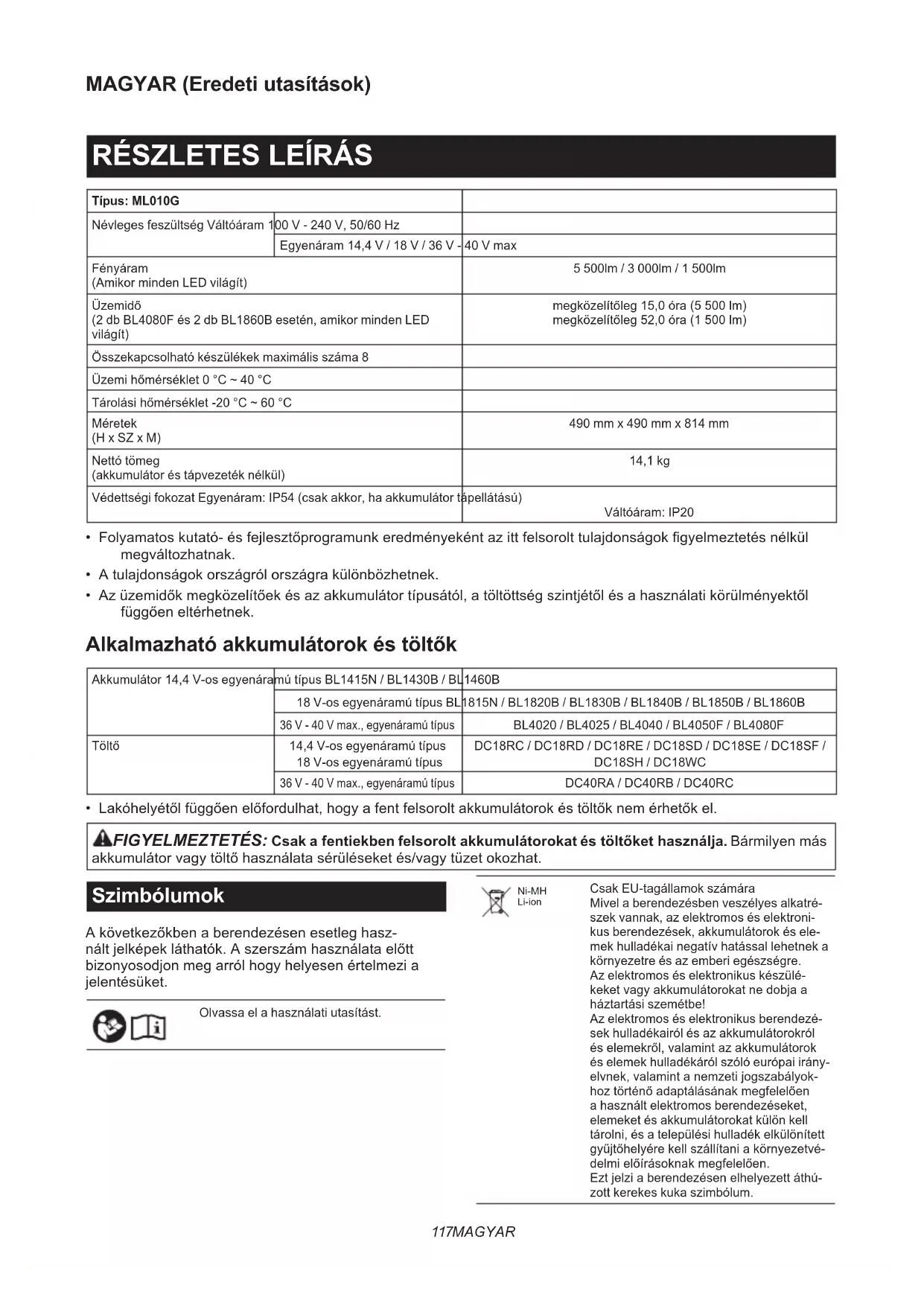

HASZNÁLATI ÚTMUTATÓ ML010G MAKITA

Típus: ML010G
Névleges feszültség Váltóáram 1	00 V - 240 V, 50/60 Hz
	Egyenáram 14,4 V / 18 V / 36 V - 40 V max
Fényáram(Amikor minden LED világít)		5 500lm / 3 000lm / 1 500lm
Üzemidő(2 db BL4080F és 2 db BL1860B esetén, amikor minden LED világít)		megközelítőleg 15,0 óra (5 500 lm)megközelítőleg 52,0 óra (1 500 lm)
Összekapcsolható készülékek maximális száma 8
Üzemi hőmérséklet 0 °C ~ 40 °C
Tárolási hőmérséklet -20 °C ~ 60 °C
Méretek(H x SZ x M)		490 mm x 490 mm x 814 mm
Nettó tömeg(akkumulátor és tápvezeték nélkül)		14,1 kg
Védettségi fokozat Egyenáram: IP54 (csak akkor, ha akkumulátor tápellátású)		Váltóáram: IP20

- Folyamatos kutató- és fejlesztőprogramunk eredményeként az itt felsorolt tulajdonságok figyelmeztetés nélkül megváltozhatnak.

- A tulajdonságok országról országra különbözhetnek.

- Az üzemidők megközelítőek és az akkumulátor típusától, a töltöttség szintjétől és a használati körülményektől függően eltérhetnek.

Alkalmazható akkumulátorok és töltők

Akkumulátor 14,4 V-os egyenáramú típus BL1415N / BL1430B / BL1460B
Töltő	14,4 V-os egyenáramú típus18 V-os egyenáramú típus	DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH / DC18WC
	36 V - 40 V max., egyenáramú típus	DC40RA / DC40RB / DC40RC

• Lakóhelyétől függően előfordulhat, hogy a fent felsorolt akkumulátorok és töltők nem érhetők el.

A FIGYELMEZTETÉS: Csak a fentiekben felsorolt akkumulátorokat és töltőket használja. Bármilyen más akkumulátor vagy töltő használata sérüléseket és/vagy tüzet okozhat.

Szimbólumok

A következőkben a berendezésen esetleg használt jelképek láthatók. A szerszám használata előtt bizonyosodjon meg arról hogy helyesen értelmezi a jelentésüket.

Olvassa el a használati utasítást.

Ni-MH Li-ion

Csak EU-tagállamok számára Mivel a berendezésben veszélyes alkatrészek vannak, az elektromos és elektronikus berendezések, akkumulátorok és elemek hulladékai negatív hatással lehetnek a környezetre és az emberi egészségre. Az elektromos és elektronikus készülékeket vagy akkumulátorokat ne dobja a háztartási szemétbe! Az elektromos és elektronikus berendezések hulladékairól és az akkumulátorokról és elemekről, valamint az akkumulátorok és elemek hulladékáról szóló európai irányelvnek, valamint a nemzeti jogszabályokhoz történő adaptálásának megfelelően a használt elektromos berendezéseket, elemeket és akkumulátorokat külön kell tárolni, és a települési hulladék elkülönített gyűjtőhelyére kell szállítani a környezetvédelmi előírásoknak megfelelően. Ezt jelzi a berendezésen elhelyezett áthúzott kerekes kuka szimbólum.

	Legyen különösen elővigyázatos és figyelmes.
	Optikai sugárzás (UV és IR). Minimalizálja a szem és a bör kitettségét.
	Ne bámuljon a működő lámpába.
	Használjon megfelelő árnyékolást vagy szemvédelmet.
	Ne használja a készüléket esőben, hóban, párás vagy nedves körülmények között, ha váltóáramról használja.
	Megszakító újraindító gombja.

Megjegyzés

Ez a termék és energiahatékonysági osztályú fényforrásokat tartalmaz.

Tápegység

A szerszám csak a névtáblán feltüntetett feszültségű, egyfázisú váltakozófeszültségű hálózathoz csatlakoztatható. Ezt a szerszámot használat közben födelni kell a kezelő személyzet áramütés elleni védelmére. Csak olyan háromvezetékes hosszabító kábelt használjon amelynek három érintkezős csatlakozódugója és olyan három érintkezős aljzata van amely illeszkedik a készülék csatlakozójához.

BIZTONSÁGI FIGYELMEZTETÉS

FONTOS BIZTONSÁGI SZABÁLYOK

⚠️ FIGYELMEZTETÉS: Olvassa el az összes biztonsági figyelmeztetést és utasítást. Ha nem tartja be a figyelmeztetéseket és utasításokat, akkor áramütés, tűz és/vagy súlyos sérülés következhet be.

OLVASSON EL ÉS KÖVESSEN MINDEN BIZTONSÁGI UTASÍTÁST.

1. Ha a készülék nincs használatban, mindig kapcsolja ki, és húzza ki / vegye ki belőle az akkumulátort.
2. Ne takarja le a lámpát vagy tömítse el a készülék szellőzését kendővel, kartonpapírral, stb. Máskülönben lángot okozhat.
3. Ne használja a készüléket esőben, hóban, párás vagy nedves körülmények között, ha váltóáramról használja.
4. Ne tegye ki a készüléket erős esőzésnek vagy havazásnak. Soha ne mossa vízben. Ellenkező esetben víz kerülhet a készülékbe, ami meghibásodást okozhat.

5. Ne használja a készüléket robbanásveszélyes környezetben, például gyúlékony folyadékok, gázok vagy por jelenlétében.

6. A készülék csatlakozójának illeszkednie kell az aljzathoz. Soha ne módosítsa a csatlakozót semmilyen módon. A módosítás nélküli csatlakozók és az azoknak megfelelő aljzat használata csökkenti az áramütés veszélyét.

7. A készülék működtetésekor kerülje el hogy a teste földelt felületekkel érintkezzen, mint pl. a vízvezetékek, radiátorok, mikrohullámú sütők, hütőgépek. Nagyobb az áramütés veszélye, ha a teste le van földelve.

8. Ne rongálja meg a kábelt. Soha ne használja a kábelt a készülék hordozásához, húzásához vagy a csatlakozóból való kihúzásához. Óvja a vezetéket hőtől, olajtól, éles sarkaktól vagy a mozgó részektől. A sérült vagy összegabalyodott vezetékek növelik az áramütés veszélyét.

9. Ha a lámpatest külső rugalmas kábele vagy vezetéke sérült, akkor azt speciális vezetékkel vagy olyan vezetékkel kell kicserélni, amely kizárólag a gyártótól vagy a szervizügynökétől szerezhető be.

10. Ne nézzen közvetlenül a fényforrásba.

11. Ne fogja meg a dugót nedves vagy zsíros kézzel.

12. A készüléket mindig vízszintes és stabil helyre tegye. Máskülönben leeshet, és baleset következhet be.

13. A készüléket mindig állítva helyezze el.

14. A lámpatest fényforrása nem cserélhető; amikor a fényforrás eléri élettartama végét, az egész lámpatestet ki kell cserélni.

15. Ne hagyja a tápvezetéket lecsatlakoztatva a készülékről, amíg tápfeszültség alatt van. Ha így tesz, az áramütést okozhat.

16. Ne használja a hordozófogantyút a készülék szállításán kívül semmilyen más célra, például emelésre.

17. Ne tegye ki a készüléket szikráknak, korrozív légkörnek, stb.

18. Ne kezelje a készüléket durván. Amikor a készülék a kibillent helyzetéből visszatér a függőleges helyzetbe, a készülék megüthet egy személyt, és sérülést okozhat.

Akkumulátorról működő készülékre vonatkozó biztonsági figyelmeztetések

Akkumulátorról működő készülék használata és karbantartása

1. Akadályozza meg a szerszám véletlenszerű elindulását. Az akkumulátorhoz való csatlakoztatás, illetve a készülék felemelése vagy szállítása előtt ellenőrizze, hogy a kapcsoló kikapcsolt helyzetben van. A készülék szállítása a kapcsológombon tartott ujjal vagy a készülék áram alá helyezése bekapcsolt kapcsoló mellett balesetekhez vezet.

2. Csatlakoztassa le az akkumulátort a készülékről, mielőtt bármilyen beállítást vagy tartozék-cserét végezne el rajta, illetve mielőtt tárolja. Az ilyen biztonsági óvintézkedések csökkentik a készülék véletlen bekapcsolásának veszélyét.

3. Csak a gyártó által meghatározott töltővel töltse fel az akkumulátort. Egy bizonyos akkumulátortípushoz használható töltő más akkumulátortípussal való használata tűzveszélyt idézhet elő.

4. A készülékeket kizárólag a meghatározott akkumulátorokkal használja. Egyéb akkumulátorok használata sérülést vagy tüzet okozhat.
5. Amikor az akkumulátort nem használja, tartsa távol a többi fémtárgytól, például iratkapcsoktól, érméktől, kulcsoktól, szögektől, csavaroktól vagy egyéb olyan apró fémtárgyaktól, amelyek összeköttetést hozhatnak létre a pólusok között. Az akkumulátor pólusainak rövidre zárása égési sérüléseket vagy tüzet okozhat.
6. Helytelen működtetés esetén az akkumulátorból folyadék kerülhet ki; kerülje az ezzel való érintkezést. Ha véletlenül mégis érintkezésbe kerülne a folyadékkal, mossa le azt vízzel. Ha a folyadék szemébe jut, azonnal forduljon orvoshoz segítségért. Az akkumulátorból származó folyadék irritációt és égéseket okozhat.
7. Ne használjon sérült vagy módosított akkumulátort vagy készüléket. A sérült vagy módosított akkumulátorok váratlan módon viselkedhetnek, melynek következtében tűzet, robbanást vagy sérülést okozhatnak.
8. Ne tegye ki az akkumulátort vagy a készüléket nyílt lángnak vagy túlzott hőhatásnak. A tűz hatása és a 130 °C feletti hőmérséklet robbanást okozhat.
9. A töltésre vonatkozó minden utasítást tartson be, ne töltse az akkumulátort vagy a készüléket a megadott hőmérséklet tartományon kívül. A nem megfelelő módú és nem megfelelő hőmérsékleten történő töltés az akkumulátor károsodásával járhat, valamint tüzet okozhat.
10. A szervizelést bizza eredeti pótalkatrészeket használó képzett javítószemélyzetre. Ezzel biztosítja, hogy a termék biztonsága fennmaradjon.
11. Ne módosítsa vagy próbálja megjavítani a készüléket vagy az akkumulátort, kivéve a használati és karbantartási utasításban feltün-tetett eseteket.

Fontos biztonsági utasítások az akkumulátorra vonatkozóan

1. Az akkumulátor használata előtt tanulmányozza át az akkumulátortöltön (1), az akkumulátoron (2) és az akkumulátorral működtetett terméken (3) olvasható összes utasítást és figyelmeztető jelzést.
2. Ne szerelje szét és ne módosítsa az akkumulá- tort. Tüzet, túlzott hőt vagy robbanást okozhat.
3. Ha a működési idő nagyon lerövidült, azonnal hagyja abba a használatot. Ez a túlmelegedés, esetleges égések és akár robbanás veszélyével is járhat.

4. Ha elektrolit kerül a szemébe, mossa ki azt tiszta vízzel és azonnal kérjen orvosi segítséget. Ez a látásának elvesztését okozhatja.

5. Ne zárja rövidre az akkumulátort:

(1) Ne érjen az érintkezőkhöz elektromosan vezető anyagokkal.
(2) Ne tárolja az akkumulátort más fémtárgyakkal, mint pl. szegekkel, érmékkel, stb. egy helyen.
(3) Ne tegye ki az akkumulátort víznek vagy esőnek.

Az akkumulátor rövidzárlata nagy áramerősséget, túlmelegedést, égéseket, sőt akár meghibásodást is okozhat.

1. Ne tárolja és használja a készüléket vagy az akkumulátort olyan helyen, ahol a hömérséklet elérheti vagy meghaladhatja az 50 °C-t (122 °F).
2. Ne égesse el az akkumulátort még akkor sem, ha az komolyan megsérült vagy teljesen elhasználódott. Az akkumulátor a túzben felrobbanhat.
3. Ne szúrja meg, ne vágja meg, ne törje össze, ne dobja el és ne ejtse le az akkumulátort, illetve ne üsse hozzá kemény tárgyhoz. Az ilyen magatartás tüzet, túlzott höt vagy robbanást okozhat.
4. Ne használjon sérült akkumulátort.
5. A készülékben található lítium-ion akkumulátorokra a veszélyes árukkal kapcsolatos előírá-sok vonatkoznak.

A termék pl. harmadik felek, fuvarozó cégek stb. által történő szállítása esetén minden esetben tartsa szem előtt a csomagoláson és a címkén található speciális követelményeket.

A termék szállításra történő felkészítése esetén vegye fel a kapcsolatot egy veszélyes anyagokkal foglalkozó szakemberrel. Kérjük, hogy az esetlegesen szigorúbb nemzeti előírásokat is vegye figyelembe.

Ragassza le a kiálló érintkezőket, illetve oly módon csomagolja be az akkumulátort, hogy az ne tudjon elmozdulni a csomagolásban.

1. Az akkumulátor ártalmatlanításakor vegye ki azt a készülékből, és ártalmatlanítsa egy biztonságos helyen. Az akkumulátor ártalmatlanításakor tartsa be a helyi előírásokat.
2. Az akkumulátorokat csak a Makita által megjelölt termékekhez használja. Ha az akkumulátorokat azokkal nem kompatibilis termékekbe helyezi, az túzhöz, túlmelegedéshez, robbanáshoz vagy elektrolitszivárgáshoz vezethet.
3. Ha a készülék hosszabb ideig nincs használatban, az akkumulátort ki kell venni a készülékböl.
4. Használat közben és után az akkumulátor felforrósodhat, ami égési sérülést vagy alacsony hőmérsékletű égési sérülést okozhat. Figyeljen oda a forró akkumulátor kezelésére.
5. Ne érintse meg a készülék érintkezőjét közvetlenül a használat után, mert elég forró lehet ahhoz, hogy égési sérüléseket okozzon.

6. Ne engedje, hogy forgács, por vagy sár tapadjon az akkumulátor érintkezőire, lyukaiba és hornyaiba. Az a készülék vagy az akkumulátor gyenge teljesítményét vagy meghibásodását okozhatja.

7. Hacsak a készülék nem támogatja a nagyfeszültségű elektromos vezetékek közelében történő használatot, ne használja az akkumulátort nagyfeszültségű elektromos vezetékek közelében. Az a készülék vagy az akkumulátor hibás működését vagy meghibásodását okozhatja.

8. Tartsa távol a gyermekektől az akkumulátort.

ŐRIZZE MEG EZEKET AZ UTASÍTÁSOKAT.

A VIGYÁZAT: Csak eredeti Makita akkumulátorokat használjon. A nem eredeti Makita akkumulátorok vagy módosított akkumulátorok használata esetén az akkumulátor felrobbanhat, ami tüzet, személyi sérülést és anyagi kárt okozhat. A Makita készülékre és töltőre vonatkozó Makita garanciát is érvénytelenítheti.

Tippek az akkumulátor maximális élettartamának eléréséhez

1. Töltse fel az akkumulátort, mielőtt teljesen lemerülne. Mindig állítsa le a készülék működését, és töltse fel az akkumulátort, ha a készülék teljesítményének csökkenését észleli.
2. Soha ne töltse újra a teljesen feltöltött akkumulátort. A túltöltés csökkenti az akkumulátor élettartamát.
3. Töltse az akkumulátort szobahőmérsékleten, 10 °C - 40 °C (50 °F - 104 °F) között. Töltés előtt hagyja lehűlni a fölforrósodott akkumulátort.
4. Ha nem használja az akkumulátort, vegye ki a készülékből vagy a töltőből.
5. Töltse fel az akkumulátort, ha hosszabb ideje (több mint hat hónapja) nem használta azt.

SZERVIZELÉS

1. A készülék szervizelését csak szakképzett javító- személyzet végezheti. A szakképzetlen személyek által végzett szervizelés vagy karbantartás sérülésveszélyt okozhat.
2. A készülék szervizeléséhez csak az eredetivel azonos tartalék alkatrészeket használjon. Az illetéktelen alkatrészek használata vagy a karban-tartási utasítások be nem tartása áramütés vagy sérülés kockázatát okozhatja.
3. Ne égesse el a készüléket, még akkor sem, ha súlyosan megsérült. Az akkumulátor a tűzben felrobbanhat. A készüléket a helyi előírásoknak megfelelően ártalmatlanítsa.

ALKATRÉSZEK LEÍRÁSA

▶ Ábra1

1	Világítási terület váltógombja	2	Fényesség kijelző	3	Fényességváltó gomb
4	Bekapcsológomb	5	Akkumulátor jelzőfénye	6	Hordozó fogantyú
7	Furat a lakat számára 8 Akkumulátorfedél (XGT akkumulátor)			9 Fedélzár
10	Akkumulátorfedél (LXT akkumulátor)	11	Megszakító újraindító gombja	12	AC bemenet
13	AC kimenet	14	Tápvezeték akasztója	15	Fényvisszaverő
16	Aljzatfedél	17	Tápvezeték	-	-

MEGJEGYZÉS: Az AC bemenet, az AC kimenet és a tápvezeték dugójának alakja országonként változik.

A MÜKÖDÉS LEÍRÁSA

⚠ VIGYÁZAT: Mielőtt bármiféle beállítást vagy ellenőrzést végezne a készüléken, minden esetben ellenőrizze, hogy a készülék ki van-e kapcsolva és az akkumulátor eltávolításra került-e.

Az akkumulátor behelyezése és eltávolítása

⚠ VIGYÁZAT: Mindig kapcsolja ki a készüléket, mielőtt behelyezi vagy eltávolítja az akkumulátort.
⚠ VIGYÁZAT: Az akkumulátor behelyezésekor vagy eltávolításakor erősen fogja meg a készüléket és az akkumulátort. Ha nem fogja erősen a készüléket és az akkumulátort, azok kicsúszhatnak a kezei közül, ami a készülék és az akkumulátor károsodásához, de akár személyi sérüléshez is vezethet.
⚠ VIGYÁZAT: Ügyeljen arra, hogy ne csípje az ujját a készülék és az akkumulátor közé, amikor behelyezi az akkumulátort, illetve a készülék és az akkumulátorfedél közé, amikor bezárja az akkumulátorfedelet.

Az akkumulátor beszereléséhez nyissa ki a fedélzárat, majd nyissa ki az akkumulátorfedelet.

▶ Ábra2: 1. Fedélzár 2. Akkumulátorfedél

Az akkumulátor beszereléséhez illessze az akkumulá- tor nyelvét a burkolaton található vájatba, és csúsztassa a helyére. Egészen addig tolja be, amíg az akkumulátor egy kis kattanással a helyére nem ugrik.

Ezután csukja be az akkumulátorfedelet.

Az akkumulátoregység kivételéhez nyomja be az akkumulátoregység elején található gombot, és húzza le a készülékről.

A VIGYÁZAT: Mindig nyomja be teljesen az akku- mulátort. Ha nem így jár el, az akkumulátor kieshet a készülékből, és önnek vagy a környezetében tartóz- kodóknak sérülést okozhat.

⚠ VIGYÁZAT: Ne eröltesse az akkumulátort behelyezéskor. Ha az akkumulátor nem csúszik be könynyedén, akkor nem megfelelően lett behelyezve.

MEGJEGYZÉS: Akár 4 akkumulátort is be lehet helyezni, bár a készülék csak egy akkumulátort használ a működéshez.

Az akkumulátor töltöttségének jelzése

Csak állapotjelzős akkumulátorok esetén

▶ Ábra4: 1. Jelzőlámpák 2. Check (ellenőrzés) gomb

Nyomja meg az ellenőrzögombot, hogy az akkumulátortöltöttség-jelző megmutassa a hátralévő akkumulátor-kapacitást. Ekkor a töltöttségiszint-jelző lámpák néhány másodpercre kigyulladnak.

Jelzőlámpák Töltöttségi			szint
Világító lámpa	KI Villogó	lámpa
			75%-tól100%-ig
			50%-tól75%-ig
			25%-tól50%-ig
			0%-tól 25%-ig
			Töltse fel az akkumulátort.
			Lehetséges,hogy az akkumulátor meghibásodott.

MEGJEGYZÉS: Az adott munkafeltételektől és a környezet hömérsékletétől függően a jelzett töltöttségi szint némileg eltérhet a tényleges töltöttségi szinttől.

MEGJEGYZÉS: Az első (bal oldali szélső) jelzőlámpa villog, ha az akkumulátorvédő rendszer működik.

Akkumulátor jelzőfénye

Ezek a jelzőfények a használt akkumulátort vagy a hátralévő akkumulátorkapacitást mutatják.

A kijelzők az egyes akkumulátoroknak az ábrán látható módon felelnek meg.

▶ Ábra5: 1. Akkumulátor jelzőfénye

A használatban lévő akkumulátor jelzése

A készülék bekapcsolásakor a telepített akkumulátorok jelzőfényei világítanak.

Néhány másodperccel később az éppen használatban lévő akkumulátor jelzőfénye világít.

A jelzőfény színe Akkumulátorkapacitás
Zöld Van hátralévő	akkumulátorkapacitás.
Piros Nincs akkumulátorkapacitás.(lemerül az akkumulátor)

A hátralévő akkumulátorkapacitás jelzése

Ha a használatban lévő akkumulátor lemerül, a készülék automatikusan másik akkumulátorra vált át.

Az akkumulátor átváltásakor az összes telepített akkumulátor jelzőfénye világít.

A jelzőfény színe Akkumulátorkapacitás
Zöld Van hátralévő	akkumulátorkapacitás.
Piros Nincs akkumulátorkapacitás.(lemerül az akkumulátor)

Amikor az összes akkumulátor lemerül, az utolsó akkumulátor jelzőfénye pirosan villog.

Készülék-/akkumulátorvédő rendszer

A készülék akkumulátorvédő rendszerrel van felszereelve. A rendszer automatikusan kikapcsolja az áramellátást, így megnöveli a készülék és az akkumulátor élettartamát. A készülék működés közben automatikusan leáll, ha a készülék vagy az akkumulátor a következő állapotok egyikébe kerül.

Túlterhelésvédelem

Ha a készüléket úgy használják, hogy rendellenesen nagy áramot vesz fel, akkor a készülék mindenfajta jelzés nélkül leáll. Ebben az esetben vegye ki és tegye be az akkumulátort, ha egyenáramról használja, vagy nyomja meg a megszakító újraindító gombját, ha váltóáramról használja. Az újrakezdéshez kapcsolja be a készüléket.

▶ Ábra6: 1. Megszakító újraindító gombja

Mélykisütés elleni védelem

Ha az akkumulátor kapacitása lecsökken, a LED fények kialszanak, kivéve a LED-ek egy részét, amint az ábrán látható. Majd körülbelül öt-tíz perccel később a rendszer automatikusan kikapcsolja az áramellátást. Ebben az esetben vegye ki az akkumulátort a készülékböl, és töltse fel.

▶ Ábra7

Önbeálló kialakítás

A készülék képes helyreállni kibillent helyzetből, ha a szög a merőleges helyzethez képest 80 fokos vagy annál kisebb. A készülék állásszöge a talajviszonyoktól és a használandó tápegységtől függően eltér.

▶ Ábra8

Furat a lakat számára

Az akkumulátor eltulajdonításának megakadályozására furat van a lakat számára.

▶ Ábra9: 1. Furat a lakat számára

MÜKÖDTETÉS

⚠ VIGYÁZAT: A készülék kereskedelmi használatra szolgál. Ne használja a készüléket háztartási célra.

A készülék be / kikapcsolása

A készülék bekapcsolásához nyomja meg a bekapcsológombot. A készülék kikapcsolásához nyomja meg újra a bekapcsológombot.

▶ Ábra10: 1. Bekapcsológomb

MEGJEGYZÉS: A készülék ugyanabban a módban kapcsol be, mint a legutóbbi beállítás.

Fényesség módosítása

A készülék működése közben nyomja meg a fényességváltó gombot. Minden alkalommal, amikor megnyomja a fényességváltó gombot, csökken a fényesség. Amikor a legkisebb fényességgel működik, a legnagyobb fényességre vált vissza.

▶ Ábra11: 1. Fényességváltó gomb

A világítási terület változtatása

A készülék működése közben nyomja meg a világítási terület váltógombját.

▶ Ábra12: 1. Világítási terület váltógombja

Minden alkalommal, amikor megnyomja a világítási terület váltógombját, a világítási terület az ábrázolt módon változik.

▶ Ábra13

Váltóárammal történő használat

A FIGYELMEZTETÉS: Soha ne használja a készüléket, ha a kábel vagy a dugó megsérült.

⚠️ FIGYELMEZTETÉS: Ne fogja meg a dugót nedves vagy zsíros kézzel.

⚠️ FIGYELMEZTETÉS: Ne hagyja a tápvezetéket lecsatlakoztatva a készülékről, amíg tápfeszültség alatt van. A kisgyerekek a szájukba vehetik az áram alatt lévő dugót, ami személyi sérüléseket okozhat.

⚠️ FIGYELMEZTETÉS: Ne tegye az áram alatt lévő dugót vagy kábelt a szájába. Ha így tesz, az áramütést okozhat.

⚠️ FIGYELMEZTETÉS: Győződjön meg róla, hogy a fő tápegység feszültsége egyezik a készülékével.

⚠️ FIGYELMEZTETÉS: Az aljzatnak, amibe bedugja, földeltnek kell lennie.

Ha váltóáramról használja a készüléket, használja a készülékhez mellékelt tápvezetéket.

Dugja be a dugót az AC bemenetbe, majd dugja be a másik végét egy aljzatba.

▶ Ábra14: 1. Tápvezeték 2. Aljzatfedél (AC bemenet) 3. Dugó (a készülékhez) 4. Dugó (aljzathoz)

VIGYÁZAT: Gondoskodjon róla, hogy a dugót először a készülékbe dugja, majd dugja be a másik végét egy aljzatba.

VIGYÁZAT: Mindig szorosan zárja be az aljzat fedelét, amikor a tápvezeték nincs bedugva.

MEGJEGYZÉS: Akkor is, ha egyenáramról működik, a tápvezeték bedugásakor a készülék automatikusan váltóáramra vált.

MEGJEGYZÉS: Az AC-tápellátás nem tölti a készülékbe helyezett akkumulátort.

MEGJEGYZÉS: Az AC bemenet, az AC kimenet és a tápvezeték dugójának alakja országonként változik.

Összekapcsolt használat

AVIGYÁZAT: Kizárólag ML010G készülékeket csatlakoztasson az AC kimenethez.
⚠ VIGYÁZAT: Mindig a készülékhez mellékelt tápvezetéket használja.
⚠ VIGYÁZAT: Ne kapcsoljon össze az utasításban meghatározott maximálisan összekapcsolható készüléknél többet.

Ha a készüléket más készülékekkel összekapcsolva használja, a tápvezetékkel csatlakoztassa azokat. Helyezze a dugót a táplálandó készülék AC bemenetébe, majd helyezze a másik végét a tápláló készülék AC kimenetébe.

▶ Ábra15: 1. AC kimenet

MEGJEGYZÉS: A készülékek összekapcsolt használata esetén az olyan műveletek, mint a be- és kikapcsolás, a fényesség változtatása és a világítási terület változtatása, nem kapcsolódnak egymáshoz. Minden készüléket külön kell működtetni.

A tápvezeték elrendezése

Tekerje fel a tápvezetéket szorosan a tápvezeték akasztójára.

▶ Ábra16: 1. Tápvezeték 2. Tápvezeték akasztója

KARBANTARTÁS

⚠ VIGYÁZAT: Minden esetben ellenőrizze, hogy a készülék ki van kapcsolva, ki van húzva, és az akkumulátor eltávolításra került, mielőtt átvizsgálja a szerszámot vagy annak karbantartását végzi.

MEGJEGYZÉS: Soha ne használjon gázolajt, benzint, hígítót, alkoholt vagy hasonló anyagokat. Ezek elszíneződést, alakvesztést vagy repedést okozhatnak.

A termék BIZTONSÁGÁNAK és

MEGBÍZHATÓSÁGÁNAK fenntartása érdekében a javításokat és más karbantartásokat vagy beállításokat a Makita hivatalos vagy gyári szervizközpontjában kell elvégezni, mindig csak Makita cserealkatrészeket használva.

OPCIONÁLIS KIEGÉSZÍTŐK

A VIGYÁZAT: Ezen kiegészítőket és tartozékokat javasoljuk a kézikönyvben ismertetett Makita szerszámhoz. Bármilyen más kiegészítő vagy tartozék használata a személyi sérülés kockázatával jár. A kiegészítőt vagy tartozékot csak rendeltetésszerűen használja.

Ha bármilyen segítségre vagy további információkra van szüksége ezekkel a tartozékokkal kapcsolatban, keresse fel a helyi Makita Szervizközpontot.

• Eredeti Makita akkumulátor és töltő

MEGJEGYZÉS: A listán felsorolt néhány kiegészítő megtalálható az eszköz csomagolásában standard kiegészítőként. Ezek országonként eltérőek lehetnek.

TECHNICKÉ ŠPECIFIKÁCIE

Napájací kábel pevne naviňte na háčik pre napájací kábel.

- Originálna batéria a nabíjačka Makita
