ML010G - Beleuchtung MAKITA - Kostenlose Bedienungsanleitung

Produkttyp	Baustellenbeleuchtung
Marke	Makita
Modell	ML010G
Maximaler Lichtstrom	5.500 Lumen
Helligkeitsstufen	3 (5.500 lm / 3.000 lm / 1.500 lm)
Stromversorgung	AC 100-240 V, 50/60 Hz oder Makita-Akku 14,4 V / 18 V / 36 V-40 V max
Anzahl kompatibler Akkus	Bis zu 4 (einer wird verwendet, automatischer Wechsel)
Betriebsdauer (mit BL4080F x2 und BL1860B x2)	15,0 h (5.500 lm) / 52,0 h (1.500 lm)
Maximale Anzahl verbindbarer Geräte	8
Abmessungen (L x B x H)	490 mm x 490 mm x 814 mm
Nettogewicht (ohne Akku und Kabel)	14,1 kg
Schutzart (DC)	IP54
Schutzart (AC)	IP20
Betriebstemperatur	0 °C ~ 40 °C
Lagertemperatur	-20 °C ~ 60 °C
Einstellbarer Beleuchtungsbereich	Ja, über Zonenwechseltaste
Lichtquelle	LED (nicht austauschbar, Austausch der gesamten Leuchte)
AC-Eingang/-Ausgang	Ja, mit Netzkabel und Steckdose
Automatische Aufrichtfunktion	Ja, bis zu 80° Neigung
Mitgeliefertes Zubehör	Netzkabel, Akkuabdeckungen, Tragegriff

Häufig gestellte Fragen - ML010G MAKITA

Welche Akkus sind mit dem Makita ML010G kompatibel?

Der ML010G akzeptiert Makita-Akkus 14,4 V (BL14xx), 18 V (BL18xx) und 36 V-40 V max (BL40xx). Geeignete Ladegeräte sind DC18RC, DC40RA usw. Verwenden Sie nur die in der Anleitung aufgeführten Akkus und Ladegeräte.

Wie ändere ich die Helligkeit der Beleuchtung?

Drücken Sie die Taste Helligkeitswechsel, wenn das Gerät eingeschaltet ist. Die Helligkeit wechselt von 5.500 lm auf 3.000 lm und dann auf 1.500 lm und kehrt nach der niedrigsten Stufe zum Maximum zurück.

Kann ich das Gerät gleichzeitig mit Netzstrom und Akku betreiben?

Nein, das Gerät schaltet automatisch auf AC-Strom um, wenn das Kabel angeschlossen ist, aber der eingelegte Akku wird nicht über das Stromnetz geladen.

Wie reinige ich den Makita ML010G?

Schalten Sie vor der Reinigung das Gerät aus, ziehen Sie das Kabel und entfernen Sie den Akku. Verwenden Sie ein trockenes oder leicht feuchtes Tuch. Verwenden Sie niemals Benzin, Verdünner oder Alkohol.

Was tun, wenn der Akku leer ist?

Wenn mehrere Akkus eingelegt sind, schaltet das Gerät automatisch auf einen geladenen Akku um. Wenn alle Akkus leer sind, blinkt die Anzeige rot. Entfernen Sie den Akku und laden Sie ihn auf.

Ist das Gerät wasserdicht?

Im Akkubetrieb beträgt die Schutzart IP54 (geschützt gegen Spritzwasser und Staub). Im Netzbetrieb beträgt sie IP20 (nicht wasserdicht). Verwenden Sie es im Netzbetrieb nicht im Regen oder in feuchten Umgebungen.

Kann ich die LEDs selbst austauschen?

Nein, die LEDs sind nicht einzeln austauschbar. Wenn sie das Ende ihrer Lebensdauer erreicht haben, muss die gesamte Leuchte ersetzt werden. Überlassen Sie Reparaturen einem autorisierten Makita-Kundendienst.

Wie verbinde ich mehrere ML010G-Geräte miteinander?

Verwenden Sie das mitgelieferte Netzkabel, um den AC-Ausgang eines Geräts mit dem AC-Eingang eines anderen zu verbinden. Bis zu 8 Geräte können verbunden werden. Jedes Gerät wird einzeln gesteuert.

Wie lange ist die Betriebsdauer im Schwachlichtmodus?

Mit zwei BL4080F-Akkus (36 V) und zwei BL1860B-Akkus (18 V) beträgt die Betriebsdauer etwa 52 Stunden bei 1.500 Lumen.

Wie verwende ich die automatische Aufrichtfunktion?

Das Gerät kann sich aus einer geneigten Position von bis zu 80° zur Senkrechten selbst aufrichten. Der tatsächliche Winkel hängt vom Boden und der Stromversorgung ab. Stellen Sie es auf eine stabile Oberfläche.

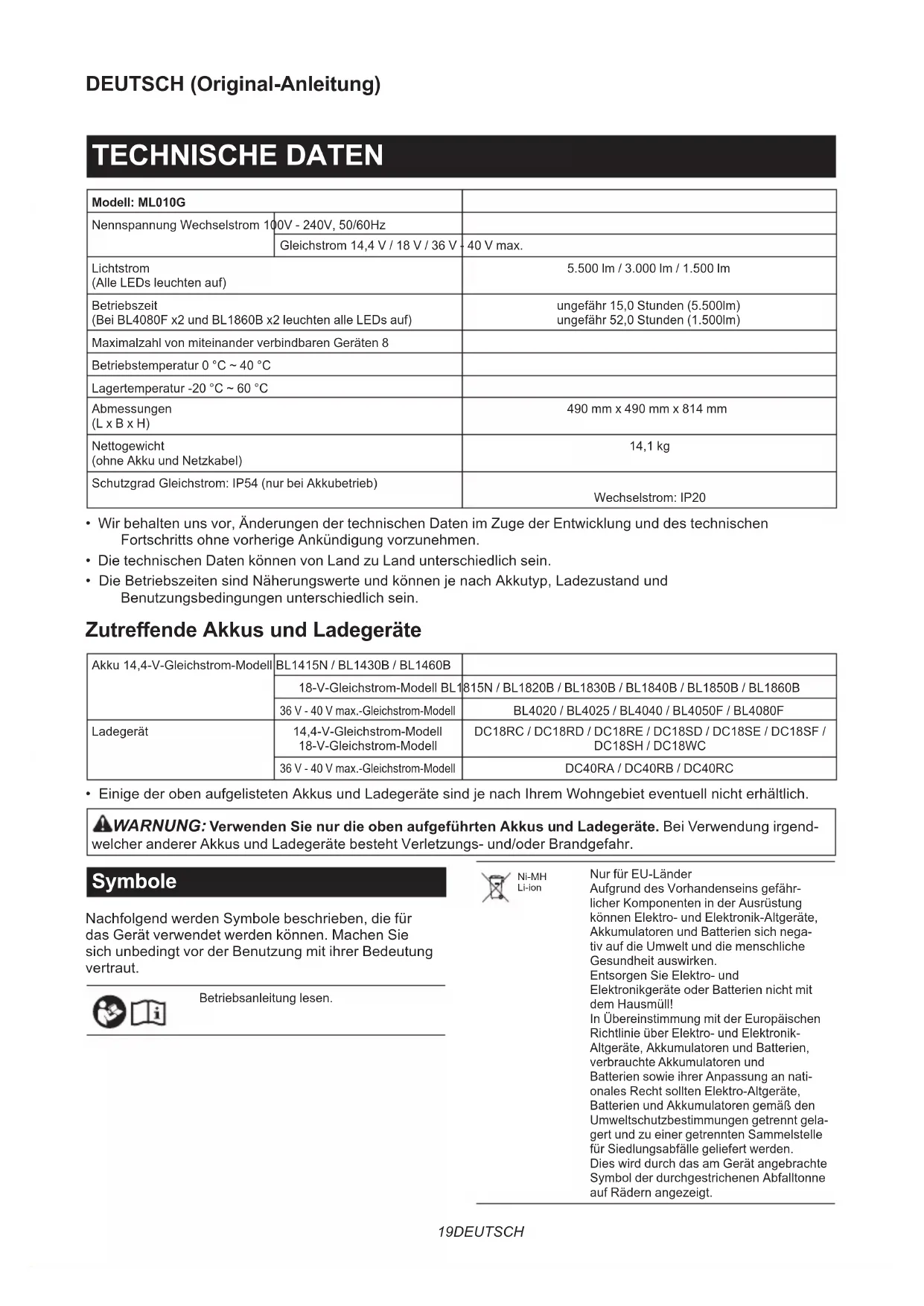

BEDIENUNGSANLEITUNG ML010G MAKITA

Modell: ML010G
Nennspannung Wechselstrom 100V - 240V, 50/60Hz
		Gleichstrom 14,4 V / 18 V / 36 V + 40 V max.
Lichtstrom(Alle LEDs leuchten auf)		5.500 lm / 3.000 lm / 1.500 lm
Betriebszeit(Bei BL4080F x2 und BL1860B x2 leuchten alle LEDs auf)		ungefähr 15,0 Stunden (5.500lm)ungefähr 52,0 Stunden (1.500lm)
Maximalzahl von miteinander verbindbaren Geräten 8
Betriebstemperatur 0 °C ~ 40 °C
Lagertemperatur -20 °C ~ 60 °C
Abmessungen(L x B x H)		490 mm x 490 mm x 814 mm
Nettogewicht(ohne Akku und Netzkabel)		14,1 kg
Schutzgrad Gleichstrom: IP54 (nur bei Akkubetrieb)		Wechselstrom: IP20

• Wir behalten uns vor, Änderungen der technischen Daten im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.
  • Die technischen Daten können von Land zu Land unterschiedlich sein.
  • Die Betriebszeiten sind Näherungswerte und können je nach Akkutyp, Ladezustand und Benutzungsbedingungen unterschiedlich sein.

Zutreffende Akkus und Ladegeräte

Akku 14,4-V-Gleichstrom-Modell	BL1415N / BL1430B / BL1460B
	18-V-Gleichstrom-Modell BL1	815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
	36 V - 40 V max.-Gleichstrom-Modell	BL4020 / BL4025 / BL4040 / BL4050F / BL4080F
Ladegerät	14,4-V-Gleichstrom-Modell18-V-Gleichstrom-Modell	DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH / DC18WC
	36 V - 40 V max.-Gleichstrom-Modell	DC40RA / DC40RB / DC40RC

• Einige der oben aufgelisteten Akkus und Ladegeräte sind je nach Ihrem Wohngebiet eventuell nicht erhältlich.

⚠️WARNUNG: Verwenden Sie nur die oben aufgeführten Akkus und Ladegeräte. Bei Verwendung irgendwelcher anderer Akkus und Ladegeräte besteht Verletzungs- und/oder Brandgefahr.

Symbole

Nachfolgend werden Symbole beschrieben, die für das Gerät verwendet werden können. Machen Sie sich unbedingt vor der Benutzung mit ihrer Bedeutung vertraut.

Betriebsanleitung lesen.

Ni-MH Li-ion

Nur für EU-Länder

Aufgrund des Vorhandenseins gefährlicher Komponenten in der Ausrüstung können Elektro- und Elektronik-Altgeräte, Akkumulatoren und Batterien sich negativ auf die Umwelt und die menschliche Gesundheit auswirken.

Entsorgen Sie Elektro- und

Elektronikgeräte oder Batterien nicht mit dem Hausmüll!

In Übereinstimmung mit der Europäischen Richtlinie über Elektro- und Elektronik-

Altgeräte, Akkumulatoren und Batterien, verbrauchte Akkumulatoren und Batterien sowie ihrer Anpassung an nationales Recht sollten Elektro-Altgeräte,

Batterien und Akkumulatoren gemäß den

Umweltschutzbestimmungen getrennt gelagert und zu einer getrennten Sammelstelle für Siedlungsabfälle geliefert werden.

Dies wird durch das am Gerät angebrachte Symbol der durchgestrichenen Abfalltonne auf Rädern angezeigt.

	Besondere Umsicht und Aufmerksamkeit erforderlich.
	Optische Strahlung (UV und IR). Reduzieren Sie die Bestrahlung von Augen oder Haut auf ein Minimum.
	Starren Sie nicht auf die leuchtende Lampe.
	Verwenden Sie angemessene Abschirmung oder Augenschutz.
	Benutzen Sie das Gerät nicht bei Regen, Schnee, Feuchtigkeit oder Nässe, wenn Sie es mit Wechselstrom betreiben.
	Schutzschalter-Neustartknopf

Anmerkung

Dieses Produkt enthält Lichtquellen der Energieeffizienzklasse und .

Speisung

Das Werkzeug darf nur an eine entsprechende Quelle mit der gleichen Spannung angeschlossen werden, wie sie auf dem Typenschild aufgeführt wird, und es kann nur mit Einphasen-Wechselstrom arbeiten. Bei der Arbeit muss es geerdet sein, damit die Bedienperson keinen Unfall mit elektrischem Strom erleidet. Verwenden Sie ausschließlich Drei-Leiter-Verlängerungsschnuren, welche Dreipol-Stecker mit Erdung haben, und Dreipol-Steckdosen, in welche der Werkzeugstecker eingeführt werden kann.

SICHERHEITSWARNUNGEN

WICHTIGE

SICHERHEITSVORSCHRIFTEN

WARNUNG: Lesen Sie alle

Sicherheitswarnungen und Anweisungen durch. Eine Missachtung der unten aufgeführten Warnungen und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

LESEN UND

BEFOLGEN SIE ALLE SICHERHEITSANWEISUNGEN.

1. Wenn das Gerät nicht benutzt wird, schalten Sie es stets aus, und ziehen Sie den Stecker ab bzw. nehmen Sie den Akku vom Gerät ab.
2. Unterlassen Sie Abdecken der Lampe oder Blockieren der Lüftungsöffnung des Gerätes mit einem Tuch oder Karton usw. Anderenfalls kann es zu einem Brand kommen.
3. Benutzen Sie das Gerät nicht bei Regen, Schnee, Feuchtigkeit oder Nässe, wenn Sie es mit Wechselstrom betreiben.

4. Setzen Sie das Gerät keinem Regen oder Schnee aus. Waschen Sie es niemals in Wasser. Andernfalls kann Wasser in das Gerät eindringen und zu Fehlfunktionen führen.

5. Benutzen Sie das Gerät nicht in explosiven Umgebungen, wie z. B. in Gegenwart von brennbaren Flüssigkeiten, Gasen oder Staub.

6. Die Gerätestecker müssen an die Steckdose angepasst sein. Die Stecker dürfen auf keinen Fall in irgendeiner Form abgeändert werden. Vorschriftsmäßige Stecker und passende Steckdosen reduzieren die Stromschlaggefahr.

7. Vermeiden Sie beim Betreiben des Gerätes Körperkontakt mit geerdeten Oberflächen, wie z. B. Rohren, Heizkörpern, Mikrowellenöfen oder Kühlschränken. Es besteht erhöhte Stromschlaggefahr, falls Ihr Körper Erdkontakt hat.

8. Behandeln Sie das Kabel sorgfältig. Benutzen Sie das Kabel niemals zum Tragen, Ziehen oder Abtrennen des Gerätes. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder beweglichen Teilen fern. Ein beschädigtes oder verheddertes Kabel erhöht die Stromschlaggefahr.

9. Falls das externe flexible Kabel dieser Leuchte beschädigt ist, muss es durch ein Spezialkabel oder ein exklusiv vom Hersteller oder seinem Servicevertreter erhältliches Kabel ersetzt werden.

10. Starren Sie nicht direkt auf die Lichtquelle.

11. Fassen Sie den Stecker nicht mit nassen oder fettigen Händen an.

12. Stellen Sie das Gerät immer auf eine ebene und stabile Oberfläche. Anderenfalls kann ein Unfall durch Herunterfallen auftreten.

13. Stellen Sie das Gerät immer in Aufrechtstellung hin.

14. Die Lichtquelle dieser Leuchte ist nicht austauschbar; wenn die Lichtquelle ihr Lebensende erreicht, muss die gesamte Leuchte ersetzt werden.

15. Lassen Sie das Netzkabel nicht vom Gerät abgetrennt, während dieses mit Netzstrom versorgt wird. Anderenfalls kann ein elektrischer Schlag verursacht werden.

16. Verwenden Sie den Tragegriff außer zum Tragen des Gerätes nicht zu einem anderen Zweck, z. B. zum Anheben.

17. Setzen Sie das Gerät keinen Funken oder korrosiven Gasen usw. aus.

18. Behandeln Sie das Gerät nicht grob. Wenn das Gerät aus der Kippstellung in die aufrechte Stellung zurückkehrt, kann das Gerät eine Person treffen und Verletzungen verursachen.

Sicherheitswarnungen für batteriebetriebene Geräte

Verwendung und Pflege von batteriebetriebenen Geräten

1. Verhüten Sie unbeabsichtigtes Einschalten. Vergewissern Sie sich, dass sich der Schalter in der Aus-Stellung befindet, bevor Sie den Akku anschließen bzw. das Gerät aufheben oder tragen. Das Tragen des Gerätes mit dem Finger am Schalter oder das Anschließen bei eingeschaltetem Schalter führt zu Unfällen.

2. Trennen Sie den Akku vom Gerät, bevor Sie Einstellungen vornehmen, Zubehörteile aus-tauschen oder das Gerät lagern. Solche vorbeugenden Sicherheitsmaßnahmen reduzieren die Gefahr eines versehentlichen Einschaltens des Gerätes.

3. Laden Sie den Akku nur mit dem vom Hersteller vorgeschriebenen Ladegerät. Ein Ladegerät, das für einen Akkutyp geeignet ist, kann eine Brandgefahr darstellen, wenn es mit einem anderen Akku verwendet wird.
4. Benutzen Sie Geräte nur mit den ausdrücklich vorgeschriebenen Akkus. Bei Verwendung irgendwelcher anderer Akkus besteht Verletzungs- und Brandgefahr.
5. Halten Sie den Akku bei Nichtgebrauch von anderen Metallgegenständen, wie z. B. Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, fern, welche die Kontakte kurzschließen können. Kurzschließen der Akkukontakte kann Verbrennungen oder einen Brand verursachen.
6. Bei Missbrauch kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie Kontakt mit dieser Flüssigkeit. Falls Sie versehentlich mit der Flüssigkeit in Berührung kommen, spülen Sie die betroffenen Stellen mit Wasser ab. Falls die Flüssigkeit in die Augen gelangt, suchen Sie zusätzlich ärztliche Hilfe auf. Die vom Akku austretende Flüssigkeit kann Hautreizungen oder Verätzungen verursachen.
7. Verwenden Sie keine Akkus oder Geräte, die beschädigt oder modifiziert sind. Beschädigte oder modifizierte Akkus können unvorhersehbares Verhalten zeigen, das zu einem Brand, einer Explosion oder Verletzungsgefahr führen kann.
8. Setzen Sie einen Akku oder ein Gerät nicht Feuer oder übermäßigen Temperaturen aus. Bei Einwirkung von Feuer oder Temperaturen über 130 °C kann es zu einer Explosion kommen.
9. Befolgen Sie alle Ladeanweisungen, und laden Sie den Akku bzw. das Gerät nicht außerhalb des in den Anweisungen angegebenen Temperaturbereichs. Wird der Ladevorgang unsachgemäß oder bei Temperaturen außerhalb des angegebenen Bereichs durchgeführt, kann es zu einer Beschädigung des Akkus und erhöhter Brandgefahr kommen.
10. Lassen Sie Wartungsarbeiten nur von einem qualifizierten Wartungstechniker unter Verwendung identischer Ersatzteile durchführen. Dadurch wird die Aufrechterhaltung der Sicherheit des Produkts gewährleistet.
11. Unterlassen Sie jegliche Modifizierung oder Versuche, das Gerät oder den Akku zu reparieren, außer wie in den Anweisungen für Gebrauch und Pflege angegeben.

Wichtige Sicherheitsanweisungen für Akku

1. Lesen Sie vor der Benutzung des Akkus alle Anweisungen und Warnhinweise, die an (1) Ladegerät, (2) Akku und (3) Akkuwerkzeug angebracht sind.

2. Unterlassen Sie Zerlegen oder Manipulieren des Akkus. Es kann sonst zu einem Brand, übermäßiger Hitzeentwicklung oder einer Explosion kommen.

3. Falls die Betriebszeit beträchtlich kürzer geworden ist, stellen Sie den Betrieb sofort ein. Anderenfalls besteht die Gefahr von Überhitzung, möglichen Verbrennungen und sogar einer Explosion.
4. Falls Elektrolyt in Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus, und begeben Sie sich unverzüglich in ärztliche Behandlung. Anderenfalls können Sie Ihre Sehkraft verlieren.
5. Der Akku darf nicht kurzgeschlossen werden:

(1) Die Kontakte dürfen nicht mit leitfähigem Material berührt werden.
(2) Lagern Sie den Akku nicht in einem Behälter zusammen mit anderen Metallgegenständen, wie z. B. Nägel, Münzen usw.
(3) Setzen Sie den Akku weder Wasser noch Regen aus.

Ein Kurzschluss des Akkus verursacht starken Stromfluss, der Überhitzung, mögliche Verbrennungen und einen Defekt zur Folge haben kann.

1. Unterlassen Sie Lagerung und Gebrauch des Gerätes und des Akkus an Orten, an denen die Temperatur 50 °C erreichen oder überschreiten kann.
2. Versuchen Sie niemals, den Akku zu verbrennen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren.
3. Unterlassen Sie Nageln, Schneiden, Zerquetschen, Werfen, Fallenlassen des Akkus oder Schlagen des Akkus mit einem harten Gegenstand. Eine solche Handlung kann zu einem Brand, übermäßiger Hitzeentwicklung oder einer Explosion führen.
4. Benutzen Sie keine beschädigten Akkus.
5. Die enthaltenen Lithium-Ionen-Akkus unterliegen den Anforderungen der Gefahrengut-Gesetzgebung.

Für kommerzielle Transporte, z. B. durch Dritte oder Spediteure, müssen besondere Anforderungen zu Verpackung und Etikettierung beachtet werden.

Zur Vorbereitung des zu transportierenden Artikels ist eine Beratung durch einen Experten für Gefahrengut erforderlich. Bitte beachten Sie möglicherweise ausführlichere nationale Vorschriften. Überkleben oder verdecken Sie offene Kontakte, und verpacken Sie den Akku so, dass er sich in der Verpackung nicht umher bewegen kann.

1. Entfernen Sie den Akku zum Entsorgen vom Gerät, und entsorgen Sie ihn an einem sicheren Ort. Befolgen Sie die örtlichen Vorschriften bezüglich der Entsorgung von Akkus.

2. Verwenden Sie die Akkus nur mit den von Makita angegebenen Produkten. Das Einsetzen der Akkus in nicht konforme Produkte kann zu einem Brand, übermäßiger Hitzebildung, einer Explosion oder Auslaufen von Elektrolyt führen.

3. Soll das Gerät längere Zeit nicht benutzt werden, muss der Akku vom Gerät entfernt werden.

4. Der Akku kann während des Gebrauchs heiß werden und auch nach dem Gebrauch noch längere Zeit heiß bleiben, so dass es zu Verbrennungen oder Niedertemperaturverbrennungen kommen kann. Beachten Sie die Handhabung von heißen Akkus.
5. Berühren Sie nicht den Anschlusskontakt des Gerätes unmittelbar nach dem Gebrauch, da er heiß genug werden kann, um Verbrennungen zu verursachen.
6. Achten Sie darauf, dass sich keine Späne, Staub oder Schmutz in den Anschlusskontakten, Löchern und Nuten des Akkus absetzen. Dies kann zu einer Leistungseinbuße oder Betriebsstörung des Gerätes oder des Akkus führen.
7. Wenn das Gerät den Einsatz in der Nähe einer Hochspannungs-Stromleitung nicht unterstützt, benutzen Sie den Akku nicht in der Nähe einer Hochspannungs-Stromleitung. Dies kann zu einer Funktionsstörung oder Betriebsstörung des Gerätes oder des Akkus führen.
8. Halten Sie den Akku von Kindern fern.

DIESE ANWEISUNGEN AUFBEWAHREN.

⚠ VORSICHT: Verwenden Sie nur Original-Makita-Akkus. Die Verwendung von Nicht-Original-Makita-Akkus oder von Akkus, die abgeändert worden sind, kann zum Bersten des Akkus und daraus resultierenden Bränden, Personenschäden und Beschädigung führen. Außerdem wird dadurch die Makita-Garantie für das Makita-Gerät und -Ladegerät ungültig.

Hinweise zur Aufrechterhaltung der maximalen Akku-Nutzungsdauer

1. Laden Sie den Akku auf, bevor er vollkommen erschöpft ist. Schalten Sie das Gerät stets aus, und laden Sie den Akku auf, wenn Sie ein Nachlassen der Geräteleistung feststellen.
2. Unterlassen Sie erneutes Laden eines voll aufgeladenen Akkus. Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur zwischen 10 – 40 °C. Lassen Sie einen heißen Akku abkühlen, bevor Sie ihn laden.
4. Wenn Sie den Akku nicht benutzen, nehmen Sie ihn vom Gerät oder Ladegerät ab.
5. Der Akku muss geladen werden, wenn er lange Zeit (länger als sechs Monate) nicht benutzt wird.

WARTUNG

1. Die Wartung dieses Gerätes darf nur von qualifiziertem Wartungspersonal durchgeführt werden. Werden Wartungs- oder Instandhaltungsarbeiten von unqualifiziertem Personal durchgeführt, besteht Verletzungsgefahr.
2. Verwenden Sie bei der Wartung dieses Gerätes nur identische Ersatzteile. Bei Gebrauch von unerlaubten Teilen oder Missachtung von Wartungsanweisungen besteht Stromschlag- oder Verletzungsgefahr.
3. Unterlassen Sie Verbrennen dieses Gerätes, selbst wenn es stark beschädigt ist. Die Akkus können im Feuer explodieren. Entsorgen Sie das Gerät gemäß den örtlichen Vorschriften.

BEZEICHNUNG DER TEILE

▶ Abb.1

1	Beleuchtungsbereich-Umschalttaste	2	Helligkeitsanzeige	3	Helligkeitsänderungstaste
4	Ein-Aus-Taste	5	Akku-Anzeige	6	Tragegriff
7	Loch für Vorhängeschloss	8	Akkuabdeckung (XGT-Akku)	9	Abdeckungssperre
10	Akkuabdeckung (LXT-Akku)	11	Schutzschalter-Neustartknopf	12	Netzeingang
13	Netzausgang 14 Netzkabelhaken 15 Reflektor
16	Anschlussabdeckung 17 Netzkabel -	-

HINWEIS: Die Form des Netzeingangs, des Netzausgangs und des Netzsteckers ist von Land zu Land unterschiedlich.

FUNKTIONSBESCHREIBUNG

⚠ VORSICHT: Vergewissern Sie sich vor der Durchführung von Einstellungen oder Funktionsprüfungen des Gerätes stets, dass das Gerät ausgeschaltet und der Akku abgenommen ist.

Anbringen und Abnehmen des Akkus

⚠ VORSICHT: Schalten Sie stets das Gerät aus, bevor Sie den Akku anbringen oder abnehmen.
⚠VORSICHT: Halten Sie das Gerät und den Akku beim Anbringen oder Abnehmen des Akkus sicher fest. Wenn Sie das Gerät und den Akku nicht sicher festhalten, können sie Ihnen aus der Hand rutschen, was zu einer Beschädigung des Gerätes und des Akkus und zu Personenschäden führen kann.
⚠VORSICHT: Achten Sie darauf, dass beim Anbringen des Akkus keine Finger zwischen Gerät und Akku, und beim Schließen der Akkuabdeckung zwischen Gerät und Akkuabdeckung eingeklemmt werden.

Zum Anbringen des Akkus entriegeln Sie die Abdeckungssperre, und öffnen Sie die Akkuabdeckung.

▶ Abb.2: 1. Abdeckungssperre 2. Akkuabdeckung

Richten Sie zum Anbringen des Akkus dessen Führungsfeder auf die Nut im Gehäuse aus, und schieben Sie den Akku hinein. Schieben Sie ihn vollständig ein, bis er mit einem hörbaren Klicken einrastet. Schließen Sie dann die Akkuabdeckung.

Ziehen Sie den Akku zum Abnehmen vom Gerät ab, während Sie den Knopf an der Vorderseite des Akkus verschieben.

⚠ VORSICHT: Setzen Sie den Akku immer vollständig ein. Anderenfalls kann er versehentlich aus dem Gerät herausfallen und Sie oder umstehende Personen verletzen.

AVORSICHT: Unterlassen Sie Gewaltanwendung beim Anbringen des Akkus. Falls der Akku nicht reibungslos hineingleitet, ist er nicht richtig ausgerichtet.

HINWEIS: Bis zu 4 Akkus können eingesetzt werden, obwohl das Gerät nur einen Akku für den Betrieb benutzt.

Anzeigen der Akku-Restkapazität

Nur für Akkus mit Anzeige

▶ Abb.4: 1. Anzeigelampen 2. Prüftaste

Drücken Sie die Prüftaste am Akku, um die Akku-Restkapazität anzuzeigen. Die Anzeigelampen leuchten wenige Sekunden lang auf.

Anzeigelampen Restkapazität
Erleuchtet Aus Blinkend
			75% bis 100%
			50% bis 75%
			25% bis 50%
			0% bis 25%
			Den Akku aufladen.
			Möglicherweise liegt eine Funktionsstörung im Akku vor.

HINWEIS: Abhängig von den Benutzungsbedingungen und der Umgebungstemperatur kann die Anzeige geringfügig von der tatsächlichen Kapazität abweichen.

HINWEIS: Die erste (äußerste linke) Anzeigelampe blinkt, wenn das Akku-Schutzsystem aktiv ist.

Akku-Anzeige

Diese Anzeigen zeigen den benutzten Akku oder die Akku-Restkapazität an.

Die Anzeigen entsprechen den einzelnen Akkus, wie in der Abbildung dargestellt.

▶ Abb.5: 1. Akku-Anzeige

Anzeige des benutzten Akkus

Wenn Sie das Gerät einschalten, leuchten die Anzeigen der installierten Akkus auf.

Wenige Sekunden später leuchtet die Anzeige des gegenwärtig benutzten Akkus auf.

Farbe der Anzeige Akkukapazität
Grün Akkukapazität verbleibt.
Rot Es ist keine Akkukapazität	vorhanden.(Erschöpfung des Akkus)

Anzeige der Akku-Restkapazität

Wenn der benutzte Akku erschöpft ist, schaltet das Gerät automatisch auf einen anderen Akku um. Wenn der Akku umgeschaltet wird, leuchten alle Anzeigen der installierten Akkus auf.

Farbe der Anzeige Akkukapazität
Grün Akkukapazität verbleibt.
Rot Es ist keine Akkukapazität	vorhanden.(Erschöpfung des Akkus)

Wenn alle Akkus erschöpft sind, blinkt die Anzeige des letzten Akkus in Rot.

Geräte-/Akku-Schutzsystem

Das Gerät ist mit einem Schutzsystem ausgestattet. Dieses System schaltet die Stromversorgung automatisch ab, um die Lebensdauer von Gerät und Akku zu verlängern. Das Gerät schaltet sich während des Betriebs automatisch aus, wenn das Gerät oder der Akku einer der folgenden Bedingungen unterliegt.

Überlastschutz

Wird das Gerät in einer Weise betrieben, die eine ungewöhnlich hohe Stromaufnahme bewirkt, schaltet sich das Gerät ohne jegliche Anzeige automatisch aus. Entfernen und installieren Sie in dieser Situation den Akku, wenn Sie das Gerät mit Gleichstrom betreiben, oder drücken Sie den Schutzschalter-Neustartknopf, wenn Sie Netzstrom verwenden. Schalten Sie dann das Gerät wieder ein, um es neu zu starten.

▶ Abb.6: 1. Schutzschalter-Neustartknopf

Überentladungsschutz

Wenn die Akkukapazität schwach wird, erlöschen die LED-Leuchten außer einem Teil der LEDs, wie dargestellt. Etwa fünf bis zehn Minuten später schaltet das System die Stromversorgung automatisch aus. Nehmen Sie in diesem Fall den Akku vom Gerät ab, und laden Sie ihn auf.

▶ Abb.7

Selbstaufrichtende Konstruktion

Das Gerät kann sich aus der gekippten Stellung wieder aufrichten, falls der Winkel zur Senkrechten 80 Grad oder weniger beträgt. Der Standwinkel des Gerätes variiert je nach Bodenbeschaffenheit und der zu benutzenden Stromversorgung.

▶ Abb.8

Loch für Vorhängeschloss

Zur Diebstahlverhütung von Akkus ist ein Loch für ein Vorhängeschloss vorhanden.

▶ Abb.9: 1. Loch für Vorhängeschloss

BETRIEB

⚠VORSICHT: Dieses Gerät ist für kommerzielle Nutzung vorgesehen. Verwenden Sie das Gerät nicht für Haushaltszwecke.

Ein- und Ausschalten des Gerätes

Drücken Sie die Ein-Aus-Taste zum Einschalten des Gerätes. Drücken Sie die Ein-Aus-Taste erneut zum Ausschalten des Gerätes.

▶ Abb.10: 1. Ein-Aus-Taste

HINWEIS: Das Gerät wird im selben Modus wie bei der letzten Einstellung eingeschaltet.

Ändern der Helligkeit

Drücken Sie die Helligkeitsänderungstaste, während das Gerät in Betrieb ist. Die Helligkeit nimmt mit jedem Drücken der Helligkeitsänderungstaste ab. Beim Betrieb mit der geringsten Helligkeit wird die Helligkeit wieder auf die höchste Stufe zurückgestellt.

▶ Abb.11: 1. Helligkeitsänderungstaste

Ändern des Beleuchtungsbereichs

Drücken Sie die Beleuchtungsbereich-Umschalttaste, während das Gerät in Betrieb ist.

▶ Abb.12: 1. Beleuchtungsbereich-Umschalttaste

Der Beleuchtungsbereich ändert sich mit jedem Drücken der Beleuchtungsbereich-Umschalttaste, wie dargestellt.

▶ Abb.13

Betrieb mit Netzstrom

⚠️WARNUNG: Benutzen Sie das Gerät niemals, wenn das Kabel oder der Stecker beschädigt ist.

⚠️WARNUNG: Fassen Sie den Stecker nicht mit nassen oder fettigen Händen an.

⚠️WARNUNG: Lassen Sie das Netzkabel nicht vom Gerät abgetrennt, während dieses mit Netzstrom versorgt wird. Es könnte zu Verletzungen kommen, falls kleine Kinder den Strom führenden Stecker in den Mund stecken.

⚠️WARNUNG: Stecken Sie den Strom führenden Stecker oder das Kabel nicht in Ihren Mund. Anderenfalls kann ein elektrischer Schlag verursacht werden.

⚠️WARNUNG: Vergewissern Sie sich, dass die Betriebsspannung der Netzstromquelle mit der des Gerätes übereinstimmt.

⚠️WARNUNG: Die verwendete Netzsteckdose muss geerdet sein.

Wenn Sie das Gerät mit Netzstrom betreiben, verwenden Sie das mit dem Gerät gelieferte Netzkabel. Stecken Sie zuerst den Gerätestecker in den Netzeingang des Gerätes, und stecken Sie dann das andere Ende in eine Netzsteckdose.

▶ Abb.14: 1. Netzkabel 2. Anschlussabdeckung (Netzeingang) 3. Stecker (für das Gerät) 4. Stecker (für eine Netzsteckdose)

⚠ VORSICHT: Schließen Sie den Gerätestecker unbedingt zuerst an das Gerät an, bevor Sie das andere Ende in eine Netzsteckdose einstecken.

⚠ VORSICHT: Schließen Sie die Anschlussabdeckung immer einwandfrei, wenn das Netzkabel nicht angeschlossen ist.

HINWEIS: Selbst bei Gleichstrombetrieb schaltet das Gerät automatisch auf Netzbetrieb um, wenn das Netzkabel angeschlossen wird.

HINWEIS: Der in das Gerät eingesetzte Akku kann nicht mit dem Netzstrom geladen werden.

HINWEIS: Die Form des Netzeingangs, des Netzausgangs und des Netzsteckers ist von Land zu Land unterschiedlich.

Verbindungsbetrieb

⚠ VORSICHT: Schließen Sie außer dem ML010G kein anderes Gerät an den Netzausgang an.
⚠ VORSICHT: Verwenden Sie immer das mit dem Gerät gelieferte Netzkabel.
⚠VORSICHT: Schließen Sie nicht mehr Geräte als die in der Anleitung angegebene Maximalzahl von miteinander verbindbaren Geräten an.

Wenn Sie das Gerät in Verbindung mit anderen Geräten benutzen, verbinden Sie sie mit dem Netzkabel. Stecken Sie den Stecker zuerst in den Netzeingang des Zielgerätes, bevor Sie das andere Ende in den Netzausgang des Quellengerätes stecken.

▶ Abb.15: 1. Netzausgang

HINWEIS: Wenn Sie die Geräte miteinander verbunden benutzen, sind Vorgänge wie Ein- und Ausschalten, Ändern der Helligkeit und Umschalten des Beleuchtungsbereichs nicht gekoppelt. Jedes Gerät muss getrennt bedient werden.

Verstauen des Netzkabels

Wickeln Sie das Netzkabel fest um den Netzkabelhaken.

▶ Abb.16: 1. Netzkabel 2. Netzkabelhaken

WARTUNG

▲VORSICHT: Vergewissern Sie sich stets, dass das Gerät ausgeschaltet, der Stecker abgezogen und der Akku abgenommen ist, bevor Sie sich anschicken, Inspektions- oder Wartungsarbeiten durchzuführen.

ANMERKUNG: Verwenden Sie auf keinen Fall Benzin, Waschbenzin, Verdünner, Alkohol oder dergleichen. Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen.

Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses Produkts zu gewährleisten, sollten Reparaturen und andere Wartungs- oder Einstellarbeiten nur von Makita-Vertragswerkstätten oder Makita-Kundendienstzentren unter ausschließlicher Verwendung von Makita-Originalersatzteilen ausgeführt werden.

SONDERZUBEHÖR

⚠ VORSICHT: Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit dem in dieser Anleitung beschriebenen Makita-Werkzeug empfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck.

Wenn Sie weitere Einzelheiten bezüglich dieser Zubehörteile benötigen, wenden Sie sich bitte an Ihre Makita-Kundendienststelle.

• Original-Makita-Akku und -Ladegerät

HINWEIS: Manche Teile in der Liste können als Standardzubehör im Werkzeugsatz enthalten sein. Sie können von Land zu Land unterschiedlich sein.

DATI TECNICI

TÄRKEITÄ TURVAOHJEITA
