ML010G - Oświetlenie MAKITA - Bezpłatna instrukcja obsługi

Typ produktu	Oświetlenie budowlane
Marka	Makita
Model	ML010G
Maksymalny strumień świetlny	5 500 lumenów
Poziomy jasności	3 (5 500 lm / 3 000 lm / 1 500 lm)
Zasilanie	AC 100-240 V, 50/60 Hz lub akumulator Makita 14,4 V / 18 V / 36 V-40 V max
Liczba kompatybilnych akumulatorów	Do 4 (jeden używany jednocześnie, automatyczne przełączanie)
Czas pracy (z BL4080F x2 i BL1860B x2)	15,0 h (5 500 lm) / 52,0 h (1 500 lm)
Maksymalna liczba urządzeń do połączenia	8
Wymiary (dł. x szer. x wys.)	490 mm x 490 mm x 814 mm
Masa netto (bez akumulatora i kabla)	14,1 kg
Stopień ochrony (DC)	IP54
Stopień ochrony (AC)	IP20
Temperatura pracy	0 °C ~ 40 °C
Temperatura przechowywania	-20 °C ~ 60 °C
Regulowana strefa oświetlenia	Tak, za pomocą przycisku zmiany strefy
Źródło światła	LED (niewymienna, wymiana całej oprawy)
Wejście/wyjście AC	Tak, z kablem zasilającym i gniazdem sieciowym
Funkcja samoprostowania	Tak, do 80° nachylenia
Akcesoria w zestawie	Kabel zasilający, pokrywy akumulatorów, uchwyt transportowy

Często zadawane pytania - ML010G MAKITA

Jakie akumulatory są kompatybilne z Makita ML010G?

ML010G akceptuje akumulatory Makita 14,4 V (BL14xx), 18 V (BL18xx) i 36 V-40 V max (BL40xx). Odpowiednie ładowarki to DC18RC, DC40RA itp. Używaj wyłącznie akumulatorów i ładowarek wymienionych w instrukcji.

Jak zmienić jasność oświetlenia?

Naciśnij przycisk Zmiana jasności, gdy urządzenie jest włączone. Jasność zmienia się z 5 500 lm na 3 000 lm, a następnie na 1 500 lm, i wraca do maksimum po najniższym poziomie.

Czy mogę używać urządzenia jednocześnie z sieci i akumulatora?

Nie, urządzenie automatycznie przełącza się na zasilanie AC po podłączeniu kabla, ale włożony akumulator nie jest ładowany prądem sieciowym.

Jak wyczyścić Makita ML010G?

Przed czyszczeniem wyłącz urządzenie, odłącz kabel i wyjmij akumulator. Użyj suchej lub lekko wilgotnej szmatki. Nigdy nie używaj benzyny, rozcieńczalnika ani alkoholu.

Co zrobić, gdy akumulator jest wyczerpany?

Jeśli zainstalowano kilka akumulatorów, urządzenie automatycznie przełącza się na naładowany akumulator. Jeśli wszystkie akumulatory są wyczerpane, wskaźnik miga na czerwono. Wyjmij akumulator i naładuj go.

Czy urządzenie jest wodoodporne?

Przy zasilaniu akumulatorowym stopień ochrony wynosi IP54 (chroniony przed bryzgami wody i pyłem). Przy zasilaniu sieciowym jest IP20 (nie wodoodporny). Nie używaj go na deszczu ani w wilgotnych miejscach na zasilaniu sieciowym.

Czy mogę samodzielnie wymienić diody LED?

Nie, diody LED nie są wymienne indywidualnie. Gdy osiągną koniec żywotności, należy wymienić całą oprawę. Wszelkie naprawy zlecaj autoryzowanemu centrum Makita.

Jak połączyć ze sobą kilka urządzeń ML010G?

Użyj dostarczonego kabla zasilającego, aby połączyć wyjście AC jednego urządzenia z wejściem AC drugiego. Można połączyć do 8 urządzeń. Każde urządzenie jest sterowane indywidualnie.

Jaki jest czas pracy w trybie słabym?

Z dwoma akumulatorami BL4080F (36 V) i dwoma BL1860B (18 V) czas pracy wynosi około 52 godzin przy 1 500 lumenów.

Jak korzystać z funkcji samoprostowania?

Urządzenie może samodzielnie się wyprostować z pozycji nachylonej do 80° od pionu. Rzeczywisty kąt zależy od podłoża i zasilania. Umieść je na stabilnej powierzchni.

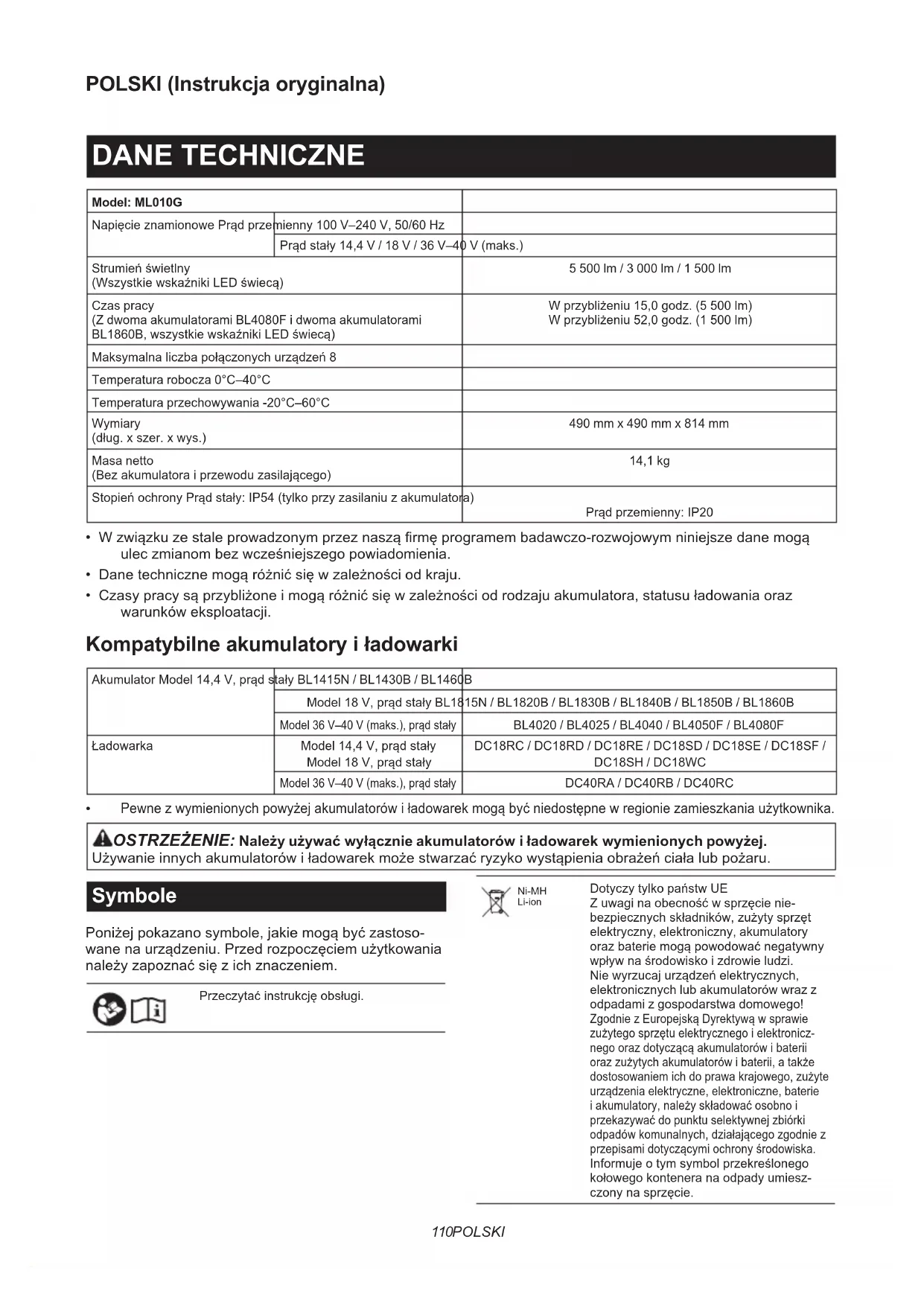

INSTRUKCJA OBSŁUGI ML010G MAKITA

Model: ML010G
Napięcie znamionowe Prąd przemieny 100 V–240 V, 50/60 Hz
		Prąd stały 14,4 V / 18 V / 36 V–40 V (maks.)
Strumień świetlny(Wszystkie wskaźniki LED świecą)		5 500 lm / 3 000 lm / 1 500 lm
Czas pracy(Z dwoma akumulatorami BL4080F i dwoma akumulatorami BL1860B, wszystkie wskaźniki LED świecą)		W przybliżeniu 15,0 godz. (5 500 lm)W przybliżeniu 52,0 godz. (1 500 lm)
Maksymalna liczba połączonych urządzeń 8
Temperatura robocza 0°C–40°C
Temperatura przechowywania -20°C–60°C
Wymiary(dług. x szer. x wys.)		490 mm x 490 mm x 814 mm
Masa netto(Bez akumulatora i przewodu zasilającego)		14,1 kg
Stopień ochrony Prąd stały: IP54 (tylko przy zasilaniu z akumulatora)		Prąd przemienny: IP20

• W związku ze stale prowadzonym przez naszą firmę programem badawczo-rozwojowym niniejsze dane mogą ulec zmianom bez wcześniejszego powiadomienia.
• Dane techniczne mogą różnić się w zależności od kraju.
• Czasy pracy są przybliżone i mogą różnić się w zależności od rodzaju akumulatora, statusu ładowania oraz warunków eksploatacji.

Kompatybilne akumulatory i ładowarki

Akumulator Model 14,4 V, prąd stały BL1415N / BL1430B / BL1460B
Ładowarka	Model 14,4 V, prąd stałyModel 18 V, prąd stały	DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH / DC18WC
	Model 36 V–40 V (maks.), prąd stały	DC40RA / DC40RB / DC40RC

• Pewne z wymienionych powyżej akumulatorów i ładowarek mogą być niedostępne w regionie zamieszkania użytkownika.

⚠ OSTRZEŻENIE: Należy używać wyłącznie akumulatorów i ładowarek wymienionych powyżej.

Używanie innych akumulatorów i ładowarek może stwarzać ryzyko wystąpienia obrażeń ciała lub pożaru.

Symbole

Poniżej pokazano symbole, jakie mogą być zastosowane na urządzeniu. Przed rozpoczęciem użytkowania należy zapoznać się z ich znaczeniem.

Przeczytać instrukcję obsługi.

Ni-MH Li-ion

Dotyczy tylko państw UE

Z uwagi na obecność w sprzęcie nie-bezpiecznych składników, zużyty sprzęt elektryczny, elektroniczny, akumulatory oraz baterie mogą powodować negatywny wpływ na środowisko i zdrowie ludzi.

Nie wyrzucaj urządzeń elektrycznych, elektronicznych lub akumulatorów wraz z odpadami z gospodarstwa domowego! Zgodnie z Europejską Dyrektywą w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz dotyczącą akumulatorów i baterii oraz zużytych akumulatorów i baterii, a także dostosowaniem ich do prawa krajowego, zużyte urządzenia elektryczne, elektroniczne, baterie i akumulatory, należy składować osobno i przekazywać do punktu selektywnej zbiórki odpadów komunalnych, działającego zgodnie z przepisami dotyczącymi ochrony środowiska. Informuje o tym symbol przekreślonego kołowego kontenera na odpady umieszczony na sprzęcie.

[TK66]	Zachować szczególną ostrożność.
	Promieniowanie optyczne (UV i IR).Zminimalizować narażenie oczu lub skóry.
	Nie wpatrywać się we włączoną lampę.
	Używać odpowiedniej osłony lub ochrony oczu.
	Nie korzystać z urządzenia zasilanego prądem przemiennym podczas deszczu, śniegu oraz w otoczeniu o dużej wilgotności lub mokrym.
	Przycisk ponownego uruchamiania wyłącznika instalacyjnego.

Uwaga

Ten produkt zawiera źródła światła o klasie efektywności energetycznej i .

Zasilanie

Elektronarzędzie może być podłączane jedynie do zasilania o takim samym napięciu jakie określa tabliczka znamionowa i może być uruchamiane wyłącznie przy zasilaniu jednofazowym prądem zmiennym. Niniejsze elektronarzędzie powinno być uziemione podczas eksploatacji, aby zapobiec porażeniu prądem operatora. Stosować wyłącznie trójprzewodowe przedłużacze, posiadające trójbolcowe wtyczki uziemiające oraz trójbiegunowe gniazdko odpowiadające wtyczce elektronarzędzia.

OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

WAŻNE INSTRUKCJE BEZPIECZEŃSTWA

⚠ OSTRZEŻENIE: Przeczytać wszystkie ostrzeżenia bezpieczeństwa i wszystkie instrukcje.

Niezastosowanie się do wspomnianych ostrzeżeń i instrukcji może doprowadzić do porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała.

PRZECZYTAĆ WSZYSTKIE INSTRUKCJE BEZPIECZEŃSTWA I STOSOWAĆ SIĘ DO NICH.

1. Gdy urządzenie nie jest używane, zawsze należy je wyłączyć i odłączyć od zasilania / wyjąć z niego akumulator.
2. Nie przykrywać lampy ani nie zasłaniać otworu wentylacyjnego narzędzia tkaniną, kartonem ani innym podobnym materiałem. Mogłoby to doprowadzić do powstania płomienia.

3. Nie korzystać z urządzenia zasilanego prądem przemiennym podczas deszczu, śniegu oraz w otoczeniu o dużej wilgotności lub mokrym.

4. Nie wystawiać urządzenia na działanie silnych opadów deszczu lub śniegu. Nigdy nie myć poprzez zanurzanie w wodzie. W przeciwnym razie woda może przedostać się do urządzenia i spowodować jego uszkodzenie.

5. Nie użytkować urządzenia w atmosferach wybuchowych, na przykład w obecności łatwo-palnych cieczy, gazów lub pyłów.
6. Wtyczki urządzenia muszą pasować do gniazda wyjściowego. W żadnym wypadku nie należy przerabiać wtyczek. Korzystanie z oryginalnych wtyczek i dopasowanych do nich gniazd wyjściowych zmniejsza ryzyko porażenia prądem.
7. Podczas użytkowania urządzenia unikać kontaktu ciała z powierzchniami uziemionymi, takimi jak rury, grzejniki, kuchenki mikrofalowe i lodówki. Ryzyko porażenia prądem jest większe, gdy ciało jest uziemione.
8. Obchodzić się z przewodem zasilającym w prawidłowy sposób. Nigdy nie używać przewodu do noszenia, ciągnięcia ani odłączania urządzenia. Trzymać przewód zasilający z daleka od źródeł ciepła, oleju, ostrych krawędzi i ruchomych części. Uszkodzone lub splątane przewody zasilające zwiększają ryzyko porażenia prądem.
9. Jeśli zewnętrzny przewód elastyczny lub przewód tej lampy jest uszkodzony, należy go wymienić na specjalny przewód lub przewód dostępny wyłącznie u producenta lub jego przedstawiciela serwisowego.
10. Nie wpatrywać się bezpośrednio w źródło światła.
11. Nie dotykać wtyczki mokrymi lub tłustymi rękami.
12. Zawsze należy stawiać urządzenie na poziomej i stabilnej powierzchni. W przeciwnym razie może dojść do przewrócenia się urządzenia.
13. Zawsze należy stawiać urządzenie pionowo.
14. Źródło światła w tej lampie nie jest wymienne; jeśli źródło światła zużyje się, należy wymienić całą lampę.
15. Po odłączeniu przewodu zasilającego od urządzenia nie pozostawiać przewodu podłączonego do gniazda sieci zasilającej. Mogłoby to spowodować porażenie prądem elektrycznym.
16. Nie używać uchwytu do przenoszenia do innego celu niż przenoszenie urządzenia, np. do podwieszania urządzenia.
17. Nie wystawiać urządzenia na działanie iskier, warunki atmosferyczne powodujące korozję itd.
18. Nie wykonywać gwałtownych ruchów urządzeniem. Podczas powrotu urządzenia z położenia pochylonego do położenia pionowego może ono uderzyć znajdująca się w pobliżu osobę i spowodować jej obrażenia.

Ostrzeżenia dotyczące bezpieczeństwa urządzenia zasilanego akumulatorem

Użytkowanie urządzenia zasilanego akumulatorem i utrzymywanie go w dobrym stanie

1. Nie dopuszczac do przypadkowego uruchomienia. Przed podłączeniem akumulatora albo podniesieniem lub przeniesieniem urządzenia należy sprawdzić, czy przełącznik znajduje się w pozycji wyłączenia. Przenoszenie urządzenia z palcem na przełączniku lub podłączanie urządzenia do zasilania przy włączonym przełączniku grozi wypadkiem.
2. Przed przystąpieniem do jakichkolwiek regulacji, wymianą akcesoriów czy odłożeniem urządzenia do przechowywania należy odłączyć od niego akumulator. Tego rodzaju zapobiegawcze środki bezpieczeństwa zmniejszają ryzyko przypadkowego uruchomienia urządzenia.
3. Akumulator należy ładować wyłącznie przy użyciu określonej przez producenta ładowarki. Ładowarka przeznaczona do jednego typu akumulatora może stwarzać zagrożenie pożarem, gdy będzie używana do ładowania innego akumulatora.
4. Do zasilania urządzeń należy używać tylko specjalnie do tego celu przeznaczonych akumulatorów. Używanie innych akumulatorów może stwarzać ryzyko wystąpienia obrażeń ciała lub pożaru.
5. Gdy akumulator nie jest używany, należy zabezpieczyć go przed kontaktem z metalowymi przedmiotami, typu spinacze, monety, klucze, gwoździe, wkręty lub innymi metalowymi drobiazgami, które mogą powodować zwarcie styków akumulatora. Zwarcie styków akumulatora grozi poparzeniami lub pożarem.
6. W niewłaściwych warunkach eksploatacji może dojść do wycieku elektrolitu z akumulatora. Nie należy go dotykać. W razie przypadkowego kontaktu należy przemyć skażoną skórę wodą. W przypadku dostania się elektrolitu do oczu należy dodatkowo skorzystać z porady lekarza. Elektrolit z akumulatora może powodować podrażnienia lub poparzenia.
7. Nie używać uszkodzonego lub przerobionego akumulatora ani urządzenia. Uszkodzone lub przerobione akumulatory mogą działać w nieprzewidywalny sposób i spowodować pożar, wybuch lub obrażenia ciała.
8. Nie wystawiać akumulatora ani urządzenia na działanie ognia ani nadmiernie wysokiej temperatury. Narażenie na ogień lub temperaturę wyższą niż 130°C może spowodować wybuch.
9. Przestrzegać wszystkich instrukcji ładowania i nie ładować akumulatora ani urządzenia w temperaturze wykraczającej poza zakres określony w instrukcji. Nieprawidłowe ładowanie lub ładowanie w temperaturze wykraczającej poza określony zakres może spowodować uszkodzenie akumulatora oraz wzrost zagrożenia pożarem.

10. Serwisowanie powinno być wykonywane przez wykwalifikowany personel, z użyciem wyłącznie identycznych części zamiennych. Zapewni to zachowanie bezpieczeństwa pracy z urządzeniem.

11. Nie należy modyfikować ani podejmować prób naprawienia urządzenia lub akumulatora w jakikolwiek inny sposób, niż wskazano w instrukcji użytkowania i utrzymywania w dobrym stanie.

Ważne zasady bezpieczeństwa dotyczące akumulatora

1. Przed użyciem akumulatora zapoznać się ze wszystkimi instrukcjami i znakami ostrzegawczymi na (1) ładowarce, (2) akumulatorze i (3) produkcie, w którym będzie używany akumulator.
2. Nie rozmontowywać ani nie modyfikować akumulatora. Może to spowodować pożar, przegrzanie lub wybuch.
3. Jeśli czas działania uległ znacznemu skróceniu, należy natychmiast przerwać pracę. Może bowiem dojść do przegrzania, ewentualnych poparzeń, a nawet eksplozji.
4. W przypadku przedostania się elektrolitu do oczu, przemyć je czystą wodą i niezwłocznie uzyskać pomoc lekarską. Może on bowiem spowodować utratę wzroku.
5. Nie doprowadzać do zwarcia akumulatora:
   (1) Nie dotykać styków materiałami przewodzącymi prąd.
   (2) Unikać przechowywania akumulatora w pojemniku z metalowymi przedmiotami, takimi jak gwoździe, monety itp.
   (3) Chronić akumulator przed deszczem lub wodą.
   Zwarcie prowadzi do przepływu prądu elektrycznego o dużym natężeniu i przegrzania akumulatora, co w konsekwencji może grozić poparzeniami a nawet awarią urządzenia.
6. Urządzenia i akumulatora nie wolno przechowywać ani używać w miejscach, w których temperatura osiąga bądź przekracza 50°C (122°F).
7. Akumulatorów, również tych poważnie uszkodzonych lub całkowicie zużytych, nie wolno spalać. Akumulator może eksplodować w ogniu.
8. Nie należy przecinać ani zgniatać akumulatora, wbijać w niego gwoździ, rzucać nim, upuszczacą go ani uderzać akumulatorem o twarde obiekty. Takie działanie może spowodować pożar, przegrzanie lub wybuch.
9. Nie wolno używać uszkodzonego akumulatora.

10. Stanowiące wyposażenie akumulatory litowo-jonowe podlegają przepisom dotyczącym produktów niebezpiecznych.
    Na potrzeby transportu komercyjnego, np. świadczonego przez firmy trzecie czy spedycyjne, należy przestrzegać specjalnych wymagań w zakresie pakowania i oznaczania etykietami. Przygotowanie produktu do wysyłki wymaga skonsultowania się ze specjalistą ds. materiałów niebezpiecznych. Należy także przestrzegać przepisów krajowych, które mogą być bardziej szczegółowe.
    Zakleić taśmą lub zaślepić otwarte styki akumulatora oraz zabezpieczyć go, aby nie mógł się przesuwać w opakowaniu.

11. Jeśli zajdzie konieczność wyrzucenia akumulatora, należy wyjąć go z urządzenia i przekazać w bezpieczne miejsce. Postępować zgodnie z przepisami lokalnymi dotyczącymi usuwania akumulatorów.

12. Używać akumulatorów tylko z produktami określonymi przez firmę Makita. Zastosowanie akumulatorów w niezgodnych produktach może spowodować pożar, przegrzanie, wybuch lub wyciek elektrolitu.
13. Jeśli urządzenie nie będzie używane przez dłuższy czas, należy wyjąć z niego akumulator.
14. Przed użyciem akumulatora i po jego użyciu akumulator może pozostawać nagrzany, co może spowodować poparzenia lub poparzenia w niskiej temperaturze. Z gorącym akumulatorem należy obchodzić się ostrożnie.
15. Nie należy dotykać styku urządzenia bezpośrednio po jego użyciu, ponieważ może on być na tyle gorący, że spowoduje oparzenia.
16. Nie należy dopuszczać, aby wióry, kurz lub brud gromadziły się na stykach, w otworach i rowkach akumulatora. Może to spowodować obniżenie wydajności lub uszkodzenie urządzenia lub akumulatora.
17. Jeśli urządzenie nie jest przeznaczone do użytku w pobliżu linii wysokiego napięcia, nie należy korzystać z akumulatora w ich sąsiedztwie. Może to spowodować nieprawidłowe działanie lub uszkodzenie urządzenia lub akumulatora.
18. Przechowywać akumulator w miejscu niedostępnym dla dzieci.

ZACHOWAĆ NINIEJSZE INSTRUKCJE.

⚠ PRZESTROGA: Używać wyłącznie oryginalnych akumulatorów firmy Makita. Używanie nieoryginalnych akumulatorów (firm innych niż Makita) lub akumulatorów, które zostały zmodyfikowane, może spowodować wybuch akumulatora i pożar, obrażenia ciała oraz zniszczenie mienia. Powoduje to również unieważnienie gwarancji firmy Makita dotyczących urządzenia i ładowarki.

Wskazówki dotyczące zachowania maksymalnej trwałości akumulatora

1. Akumulator należy naładować zanim zostanie do końca rozładowany. Po zauważeniu spadku mocy urządzenia należy przerwać pracę i naładować akumulator.
2. Nie wolno ładować powtórnie w pełni naładowanego akumulatora. Przeładowanie akumulatora skraca jego trwałość.
3. Akumulator należy ładować w temperaturze pokojowej w przedziale 10–40°C (50–104°F). W przypadku gorącego akumulatora przed przystąpieniem do ładowania należy poczekać, aż ostygnie.
4. Jeśli akumulator nie jest używany, należy wyjąć go z urządzenia lub ładowarki.
5. Akumulatory niklowo-wodorkowe należy naładować po okresie długiego nieużytkowania (dłuższego niż sześć miesięcy).

SERWISOWANIE

1. Czynności serwisowe związane z tym urządzeniem należy powierzyć wyłącznie wykwalifikowanym pracownikom. Serwis lub konserwacja przeprowadzane przez osoby niewykwalifikowane mogą stwarzać ryzyko odniesienia obrażeń.
2. Podczas serwisowania tego urządzenia należy używać tylko identycznych części zamiennych. Użycie nieautoryzowanych części lub nieprzestrzeganie instrukcji konserwacji może stwarzać ryzyko porażenia elektrycznego lub innych obrażeń.
3. Urządzenia nie wolno spalać, nawet jeśli jest poważnie uszkodzone. Akumulatory mogą wybuchnąć w ogniu. Urządzenie należy wyco-fać z eksploatacji zgodnie z obowiązującymi przepisami.

OPIS CZEŚCI

▶ Rys.1

1	Przycisk zmiany strefy oświetlenia	2	Wskaźnik jasności	3	Przycisk zmiany jasności
4	Przełącznik zasilania	5	Wskaźnik akumulatora	6	Uchwyt do przenoszenia
7	Otwór na klódkę	8	Pokrywa akumulatora (akumulator XGT)	9	Blokada pokrywy
10	Pokrywa akumulatora (akumulator LXT)	11	Przycisk ponownego uruchamiania wyłącznika instalacyjnego	12	Gniazdo wejściowe zasilania prądem przemiennym
13	Gniazdo wyjściowe zasilania prądem przemiennym	14	Hak do przewodu zasilającego 15 Reflektor
16	Pokrywa gniazda	17	Przewód zasilający	-	-

WSKAZÓWKA: Kształt gniazda wejściowego zasilania prądem przemiennym, gniazda wyjściowego zasilania prądem przemiennym i wtyczki przewodu zasilającego różni się w zależności od kraju.

OPIS DZIAŁANIA

⚠ PRZESTROGA: Przed przystąpieniem do regulacji lub przeglądu urządzenia upewnić się, że jest ono wyłączone, a akumulator został wyjęty.

Wkładanie i wyjmowanie akumulatora

⚠ PRZESTROGA: Przed włożeniem lub wyjęciem akumulatora należy zawsze wyłączyć urządzenie.
⚠ PRZESTROGA: Podczas wkładania lub wyjmowania akumulatora należy mocno trzymać urządzenie i akumulator. W przeciwnym razie mogą się one wyświetlą z rąk, powodując uszkodzenie urządzenia lub akumulatora i obrażenia ciała.
⚠ PRZESTROGA: Należy uważać, aby podczas wkładania akumulatora nie włożyć palców między urządzenie a akumulator ani między urządzenie a pokrywę akumulatora podczas zamykania pokrywy akumulatora.

Aby zamontować akumulator, należy zwolnić blokadę pokrywy i otworzyć pokrywę akumulatora.

▶ Rys.2: 1. Blokada pokrywy 2. Pokrywa akumulatora

Aby włożyć akumulator, wyrównać występ na akumulatorze z rowkiem w obudowie i wsunąć go na swoje miejsce. Akumulator należy wsunąć do oporu, aż się zatrzaśnie na miejscu, co jest sygnalizowane delikatnym kliknięciem.

Następnie zamknąć pokrywę akumulatora.

Aby wyjąć akumulator, należy wysunąć go z urządzenia, przesuwając przycisk znajdujący się w przedniej części akumulatora.

⚠ PRZESTROGA: Akumulator należy zawsze wkładać do końca. W przeciwnym razie może on przypadkowo wypaść z urządzenia, powodując obrażenia u operatora lub osób postronnych.

⚠ PRZESTROGA: Nie wkładać akumulatora na siłę. Jeśli akumulator nie daje się swobodnie wsunąć, oznacza to, że został włóżony nieprawidłowo.

WSKAZÓWKA: Można włożyć maksymalnie 4 akumulatory, ale do pracy urządzenie wykorzystuje tylko jeden z nich.

Wskazanie stanu naładowania akumulatora

Tylko w przypadku akumulatorów ze wskaźnikiem

Rys.4: 1. Lampki wskaźnika 2. Przycisk kontrolny Nacisnąć przycisk kontrolny na akumulatorze w celu wyświetlania stanu naładowania akumulatora. Lampki wskaźnika zaświecą się przez kilka sekund.

Lampki wskaźnika Pozostała			energia akumulatora
Świeci się Wyłączony Miga
			75–100%
			50–75%
			25–50%
			0–25%
			Naładować akumulator.
			Akumulator może nie działać poprawnie.

WSKAZÓWKA: Zależnie od warunków użytkowania i temperatury otoczenia, wskazywany poziom może nieznacznie się różnić od rzeczywistego stanu naładowania akumulatora.

WSKAZÓWKA: Pierwsza (skrajnie po lewej stronie) lampka wskaźnika miga, gdy układ zabezpieczenia akumulatora jest aktywny.

Wskaźnik akumulatora

Ten wskaźnik przedstawia używany akumulator lub stan naładowania akumulatora.

Wskaźniki odpowiadają poszczególnym akumulatorom, jak pokazano na rysunku.

▶ Rys.5: 1. Wskaźnik akumulatora

Wskazanie używanego akumulatora

Podczas włączania urządzenia świecą wskaźniki zain-stalowanych akumulatorów.

Kilka sekund później włącza się wskaźnik aktualnie używanego akumulatora.

Kolor wskaźnika Pojemność akumulatora

Zielony Stan naładowania akumulatora jest wystarczający.

Czerwony Stan naładowania akumulatora jest niewystarczający.(Akumulator rozładowany)

Wskazanie stanu naładowania akumulatora

Jeśli używany akumulator jest bliski wyczerpania, urządzenie automatycznie przełącza się na inny akumulator. Podczas przełączania akumulatora będą świecić wszystkie wskaźniki zainstalowanych akumulatorów.

Kolor wskaźnika Pojemność akumulatora

Zielony Stan naładowania akumulatora jest wystarczający.

Czerwony Stan naładowania akumulatora jest niewystarczający.(Akumulator rozładowany)

Jeśli wszystkie akumulatory się rozładują, wskaźnik ostatniego będzie migał na czerwono.

Układ zabezpieczający urządzenia/akumulatora

Urządzenie jest wyposażone w układ zabezpieczający. Układ ten automatycznie odcina zasilanie w celu wydłużenia trwałości urządzenia i akumulatora. Urządzenie zostanie automatycznie zatrzymane podczas pracy w następujących sytuacjach związanych z urządzeniem lub akumulatorem.

Zabezpieczenie przed przeciążeniem

W przypadku użytkowania urządzenia w sposób powo- dujący nadmiernie wysoki pobór prądu urządzenie zostanie automatycznie zatrzymane bez ostrzeżenia. W takiej sytuacji, jeśli urządzenie korzysta z zasilania prądem stałym, należy wyjąć akumulator lub, jeśli urządzenie korzysta z zasilania prądem przemiennym, nacisnąć przycisk ponownego uruchamiania wyłącznika instalacyjnego. Następnie należy włączyć urządzenie w celu ponownego uruchomienia.

▶ Rys.6: 1. Przycisk ponownego uruchamiania wyłącznika instalacyjnego

Zabezpieczenie przed nadmiernym rozładowaniem

Gdy stan naładowania akumulatora staje się niski, diody LED gasną, z wyjątkiem diod LED przedstawionych na rysunku. Następnie, około pięć do dziesięciu minut później, system automatycznie odcina zasilanie. W takiej sytuacji należy wyjąć akumulator z urządzenia i naładować go.

▶ Rys.7

Konstrukcja z funkcją samodzielnego prostowania

Urządzenie może powrócić z położenia pochylonego, jeśli kąt wynosi 80 stopni lub jest mniejszy od ustawienia prostopadłego. Kąt pozycji stojącej różni się w zależności od stanu podłoża i używanego zasilania.

▶ Rys.8

Otwór na klódkę

W celu zabezpieczenia przed kradzieżą akumulatorów dostępny jest otwór na klódkę.

▶ Rys.9: 1. Otwór na klódkę

OBSŁUGA

⚠ PRZESTROGA: Urządzenie jest przeznaczone do użytku komercyjnego. Nie używać urządzenia do zastosowań domowych.

Włączanie/wyłączanie urządzenia

Aby włączyć urządzenie, należy nacisnąć przełącznik zasilania. Aby wyłączyć urządzenie, należy ponownie nacisnąć przełącznik zasilania.

▶ Rys.10: 1. Przełącznik zasilania

WSKAZÓWKA: Urządzenie włącza się w ostatnio ustawionym trybie.

Zmiana jasności

Nacisnąć przycisk zmiany jasności podczas pracy urządzenia. Jasność zmniejsza się przy każdym naciśnięciu przycisku zmiany jasności. Jeśli urządzenie działa przy najniższej jasności, po naciśnięciu przycisku jasność zostanie przywrócona do poziomu maksymalnego.

▶ Rys.11: 1. Przycisk zmiany jasności

Zmiana strefy oświetlenia

Nacisnąć przycisk zmiany strefy oświetlenia podczas pracy urządzenia.

▶ Rys.12: 1. Przycisk zmiany strefy oświetlenia

Strefa oświetlenia zmienia się przy każdym naciśnięciu przycisku zmiany strefy oświetlenia, tak jak przedstawiono to na ilustracji.

▶ Rys.13

Obsługa przy zasilaniu prądem przemiennym

⚠ OSTRZEŻENIE: Nigdy nie używać urządzenia z uszkodzonym przewodem lub wtyczką.

A OSTRZEŻENIE: Nie dotykać wtyczki mokrymi lub tłustymi rękami.

⚠ OSTRZEŻENIE: Po odłączeniu przewodu zasilającego od urządzenia nie pozostawiać przewodu podłączonego do sieci zasilającej. Małe dzieci mogą włożyć wtyczkę do ust i odnieść obrażenia.

⚠ OSTRZEŻENIE: Nie wkładać wtyczki lub przewodu pod napięciem do ust. Mogłoby to spowodować porażenie prądem elektrycznym.

OSTRZEŻENIE: Należy upewnić się, czy napięcie głównego źródła zasilania jest zgodne z napięciem urządzenia.

⚠ OSTRZEŻENIE: Gniazdo wyjściowe, które jest podłączone, musi być uziemione.

W przypadku zasilania urządzenia prądem przemiennym należy używać przewodu zasilającego dostarczonego z urządzeniem. Włożyć wtyczkę do gniazda wejściowego zasilania prądem przemiennym, a następnie włożyć drugi koniec do gniazda wyjściowego.

▶ Rys.14: 1. Przewód zasilający 2. Pokrywa gniazda (gniazdo wejściowe zasilania prądem przemiennym) 3. Wtyczka (do urządzenia) 4. Wtyczka (do gniazda wyjściowego)

⚠ PRZESTROGA: Należy pamiętać o włożeniu wtyczki najpierw do gniazda urządzenia, a następnie włożyć drugi koniec do gniazda wyjściowego.
⚠ PRZESTROGA: Zawsze dobrze zamykać pokrywę gniazda, gdy przewód zasilający nie jest podłączony.

WSKAZÓWKA: Po podłączeniu przewodu zasilającego urządzenie automatycznie przełącza się na zasilanie prądem przemiennym, nawet jeśli pracuje, korzystając z prądu stałego.

WSKAZÓWKA: Akumulator włożony do urządzenia nie ładuje się podczas zasilania prądem przemiennym.

WSKAZÓWKA: Kształt gniazda wejściowego zasilania prądem przemiennym, gniazda wyjściowego zasilania prądem przemiennym i wtyczki przewodu zasilającego różni się w zależności od kraju.

Obsługa połączonych urządzeń

⚠ PRZESTROGA: Do gniazda wyjściowego zasilania prądem przemiennym nie należy podłączać urządzeń innych niż ML010G.
⚠ PRZESTROGA: Zawsze używać przewodu zasilającego dostarczonego z urządzeniem.
⚠ PRZESTROGA: Nie podłączać większej liczby urządzeń niż maksymalna liczba połączonych urządzeń określona w instrukcji.

Podczas obsługi urządzenia połączonego z innymi urządzeniami należy połączyć je przewodem zasilającym.

Włożyć wtyczkę do gniazda wejściowego zasilania prądem przemiennym urządzenia, które ma być zasilane, a następnie włożyć drugi koniec do gniazda wyjściowego zasilania prądem przemiennym urządzenia, które ma dostarczać zasilanie.

▶ Rys.15: 1. Gniazdo wyjściowe zasilania prądem przemiennym

WSKAZÓWKA: Podczas obsługi połączonych urządzeń funkcje, takie jak włączenie/wyłączenie, zmiana jasności i zmiana strefy oświetlenia, nie są powiązane. Każde urządzenie jest obsługiwane osobno.

Zwinięcie przewodu zasilającego

Ciasno zwinąć przewód zasilający na haku na przewód zasilający.

▶ Rys.16: 1. Przewód zasilający 2. Hak do przewodu zasilającego

KONSERWACJA

⚠ PRZESTROGA: Przed przystąpieniem do przegładu lub konserwacji urządzenia należy upewnić się, że jest ono wyłączone, wtyczka jest odlączona od zasilania, a akumulator został wyjęty.

UWAGA: Nie stosować benzyny, rozpuszczalników, alkoholu itp. środków. Mogą one powodować odbarwienia, odkształcenia lub pęknięcia.

W celu zachowania odpowiedniego poziomu BEZPIECZEŃSTWA i NIEZAWODNOŚCI produktu wszelkie naprawy i różnego rodzaju prace konserwacyjne lub regulacje powinny być przeprowadzane przez autoryzowany lub fabryczny punkt serwisowy narzędzi Makita, zawsze z użyciem oryginalnych części zamiennych Makita.

AKCESORIA OPCJONALNE

⚠ PRZESTROGA: Zaleca się stosowanie wymienionych akcesoriów i przystawek razem z narzędziem Makita opisanym w niniejszej instrukcji. Stosowanie innych akcesoriów lub przystawek może być przyczyną obrażeń ciała. Akcesoria lub przystawki należy wykorzystywać tylko zgodnie z ich przeznaczeniem.

W razie potrzeby wszelkiej pomocy i szczegółowych informacji na temat niniejszych akcesoriów udzielą Państwu lokalne punkty serwisowe Makita.

- Oryginalny akumulator i ładowarka firmy Makita

WSKAZÓWKA: Niektóre pozycje znajdujące się na liście mogą być dołączone do pakietu narzędziowego jako akcesoria standardowe. Mogą to być różne pozycje, w zależności od kraju.

RÉSZLETES LEÍRÁS

Potom zatvorte kryt akumulátora.

▶ Obr.3: 1. Tlačidlo 2. Akumulátor
