ML010G - Iluminat MAKITA - Manual de utilizare gratuit

Tip de produs	Iluminare de șantier
Marcă	Makita
Model	ML010G
Flux luminos maxim	5 500 de lumeni
Niveluri de luminozitate	3 (5 500 lm / 3 000 lm / 1 500 lm)
Alimentare	CA 100-240 V, 50/60 Hz sau baterie Makita 14,4 V / 18 V / 36 V-40 V max
Număr de baterii compatibile	Până la 4 (una utilizată odată, comutare automată)
Autonomie (cu BL4080F x2 și BL1860B x2)	15,0 h (5 500 lm) / 52,0 h (1 500 lm)
Număr maxim de dispozitive interconectabile	8
Dimensiuni (L x P x H)	490 mm x 490 mm x 814 mm
Greutate netă (fără baterie și cablu)	14,1 kg
Grad de protecție (CC)	IP54
Grad de protecție (CA)	IP20
Temperatură de funcționare	0 °C ~ 40 °C
Temperatură de depozitare	-20 °C ~ 60 °C
Zonă de iluminare reglabilă	Da, prin buton de schimbare a zonei
Sursă de lumină	LED (nu poate fi înlocuită, înlocuirea întregului corp de iluminat)
Intrare/ieșire CA	Da, cu cablu de alimentare și priză de rețea
Funcție de redresare automată	Da, până la 80° de înclinare
Accesorii incluse	Cablu de alimentare, capace pentru baterii, mâner de transport

Întrebări frecvente - ML010G MAKITA

Ce baterii sunt compatibile cu Makita ML010G ?

ML010G acceptă bateriile Makita 14,4 V (BL14xx), 18 V (BL18xx) și 36 V-40 V max (BL40xx). Încărcătoarele adaptate sunt DC18RC, DC40RA, etc. Utilizați numai bateriile și încărcătoarele listate în manual.

Cum se schimbă luminozitatea iluminării ?

Apăsați butonul Schimbare luminozitate când aparatul este pornit. Luminozitatea trece de la 5 500 lm la 3 000 lm apoi la 1 500 lm și revine la maxim după cel mai scăzut nivel.

Pot folosi aparatul la rețea și pe baterie în același timp ?

Nu, aparatul comută automat pe alimentarea CA dacă cablul este conectat, dar bateria introdusă nu se încarcă de la curentul de rețea.

Cum se curăță Makita ML010G ?

Înainte de orice curățare, opriți aparatul, deconectați cablul și scoateți bateria. Folosiți o cârpă uscată sau ușor umedă. Nu folosiți niciodată benzină, diluant sau alcool.

Ce fac dacă bateria este descărcată ?

Dacă sunt instalate mai multe baterii, aparatul comută automat pe o baterie încărcată. Dacă toate bateriile sunt descărcate, indicatorul clipește roșu. Scoateți bateria și încărcați-o.

Aparatul este etanș ?

În utilizare pe baterie, gradul de protecție este IP54 (protejat împotriva stropilor de apă și praf). La rețea, este IP20 (neetanș). Nu îl folosiți în ploaie sau în locuri umede la rețea.

Pot înlocui LED-urile eu însumi ?

Nu, LED-urile nu pot fi înlocuite individual. Dacă ajung la sfârșitul duratei de viață, întregul corp de iluminat trebuie înlocuit. Încredințați orice reparație unui centru autorizat Makita.

Cum se interconectează mai multe dispozitive ML010G ?

Folosiți cablul de alimentare furnizat pentru a conecta ieșirea CA a unui aparat la intrarea CA a altuia. Până la 8 aparate pot fi interconectate. Fiecare aparat se comandă individual.

Care este durata de funcționare în modul slab ?

Cu două baterii BL4080F (36 V) și două BL1860B (18 V), autonomia este de aproximativ 52 de ore la 1 500 de lumeni.

Cum se utilizează funcția de redresare automată ?

Aparatul se poate redresa singur dintr-o poziție înclinată până la 80° față de verticală. Unghiul real depinde de sol și de alimentare. Așezați-l pe o suprafață stabilă.

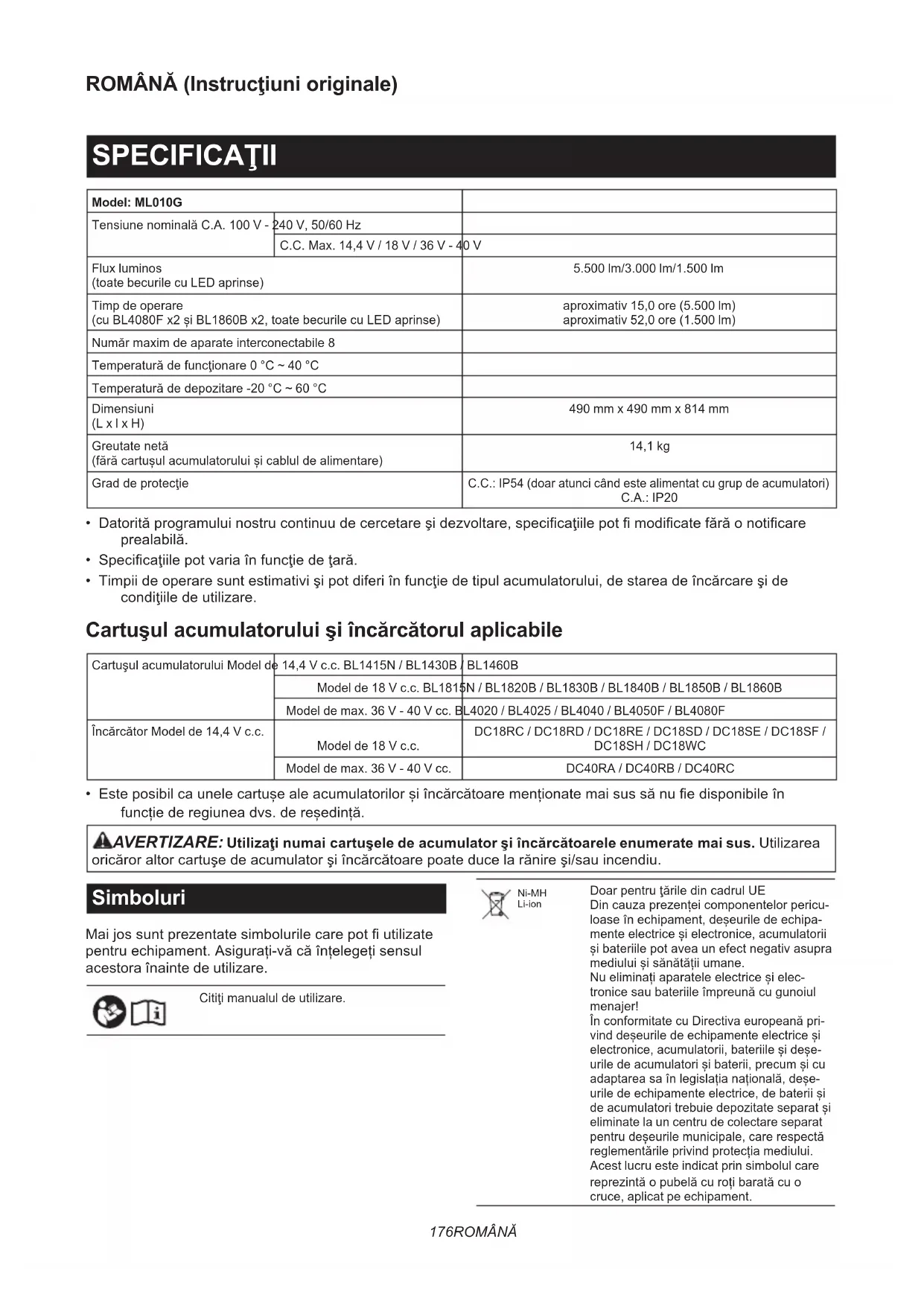

MANUAL DE UTILIZARE ML010G MAKITA

Model: ML010G
Tensiune nominală C.A. 100 V - 240 V, 50/60 Hz
		C.C. Max. 14,4 V / 18 V / 36 V - 40 V
Flux luminos(toate becurile cu LED aprinse)		5.500 lm/3.000 lm/1.500 lm
Timp de operare(cu BL4080F x2 și BL1860B x2, toate becurile cu LED aprinse)		aproximativ 15,0 ore (5.500 lm)aproximativ 52,0 ore (1.500 lm)
Număr maxim de aparate interconectabile 8
Temperatură de funcționare 0 °C ~ 40 °C
Temperatură de depozitare -20 °C ~ 60 °C
Dimensiuni(L x I x H)		490 mm x 490 mm x 814 mm
Greutate netă(fără cartușul accumulatorului și cablul de alimentare)		14,1 kg
Grad de protecție		C.C.: IP54 (doar atunci când este alimentat cu grup de acumulatori)C.A.: IP20

• Datorită programului nostru continuu de cercetare și dezvoltare, specificațiile pot fi modificate fără o notificare prealabilă.
• Specificațiile pot varia în funcție de țară.
• Timpii de operare sunt estimativi și pot diferi în funcție de tipul accumulatorului, de starea de încărcare și de condițiile de utilizare.

Cartușul accumulatorului și încărcătorul aplicabile

Cartușul accumulatorului Model de	14,4 V c.c. BL1415N / BL1430B	BL1460B
	Model de 18 V c.c. BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
	Model de max. 36 V - 40 V cc. BL4020 / BL4025 / BL4040 / BL4050F / BL4080F
Încărcător Model de 14,4 V c.c.	Model de 18 V c.c.	DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH / DC18WC
	Model de max. 36 V - 40 V cc.	DC40RA / DC40RB / DC40RC

- Este posibil ca unele cartușe ale accumulatorilor și încărcătoare menționate mai sus să nu fie disponibile în funcție de regiunea dvs. de reședință.

A AVERTIZARE: Utilizați numai cartușele de accumulator și încărcătoarele enumerate mai sus. Utilizarea oricăror altor cartușe de accumulator și încărcătoare poate duce la rănire și/sau incendiu.

Simboluri

Mai jos sunt prezentate simbolurile care pot fi utilizate pentru echipament. Asigurați-vă că înțelegeti sensul acestora înainte de utilizare.

Citiți manualul de utilizare.

Ni-MH Li-ion

Doar pentru țările din cadrul UE Din cauza prezenței componentelor periculoase în echipament, deșeurile de echipamente electrice și electronice, accumulatorii și bateriile pot avea un efect negativ asupra mediului și sănătății umane. Nu eliminați aparatele electrice și electronice sau bateriile împreună cu gunoiul menajer! În conformitate cu Directiva europeană privind deșeurile de echipamente electrice și electronice, accumulatorii, bateriile și deșeurile de accumulatorii și baterii, precum și cu adaptarea sa în legislația națională, deșeurile de echipamente electrice, de baterii și de accumulatori trebuie depozitate separat și eliminate la un centru de colectare separat pentru deșeurile municipale, care respectă reglementările privind protecția mediului. Acest lucru este indicat prin simbolul care reprezintă o pubelă cu roți barată cu o cruce, aplicat pe echipament.

	Acordati atenție și grijă deosebită.
	Radiație optică (UV și IR).Expuneți cât mai puțin ochii sau pielea.
	Nu priviți direct către lampa aprinsă.
	Utilizați o ecranare sau un echipament de protectie a ochilor corespunzător.
	Nu utilizați aparatul în condiții de ploaie, de zăpadă, de umiditate sau de umezeală cu sursa de alimentare cu c.a.
	Buton de repornire a întrerupătorului de circuit.

Observatie

Acest produs conține surse de lumină din clasele de eficiență energetică și .

Sursă de alimentare

Mașina se va alimenta de la o sursă de curent alternativ monofazat, cu tensiunea egală cu cea indicată pe plăcuța de identificare a mașinii. Această mașină trebuie să fie împământată atunci când este utilizată, pentru a proteja utilizatorul împotriva electrocutării. Folosiți doar cabluri de extensie cu trei conductoare cu prize tripolare care corespund cu mufa mașinii.

AVERTIZĂRI DE SIGURANTĂ

INSTRUCTIUNI IMPORTANTE PRIVIND SIGURANTA

⚠AVERTIZARE: Citiți toate avertismentele de siguranță și toate instrucțiunile. Nerespectarea acestor avertismente și instrucțiuni poate avea ca rezultat electrocutarea, incendiul și/sau rănirea gravă.

CITIȚI ȘI RESPECTAȚI TOATE INSTRUCTIUNILE PRIVIND SIGURANȚA.

1. Atunci când nu utilizați aparatul, opriți-l întot-deauna și deconectați/scoateți cartușul acumulatorului din aparat.
2. Nu acoperiți sau blocați cu cârpe sau carton etc. lampa sau fanta aparatului. În caz contrar, se poate produce o flacără.
3. Nu utilizati aparatul în condiții de ploaie, de zăpadă, de umiditate sau de umezeală cu sursa de alimentare cu c.a.
4. Nu expuneți aparatul la ploaie sau zăpadă puternică. Nu spălați niciodată aparatul în apă. În caz contrar, apa poate pătrunde în aparat și poate duce la funcționarea sa defectuoasă.

5. Nu utilizati aparatul în atmosfere explozive, cum ar fi în prezența lichidelor, gazelor sau a pulverilor inflamabile.

6. Fișele aparatului trebuie să se potrivească la prize. Nu modificați niciodată fișele în niciun fel. Utilizarea fișelor nemodificate și a prizelor corespunzătoare reduc riscul de electrocutare.

7. Atunci când utilizați aparatul, evitați contactul corpului cu suprafețele împământate, precum conducte, radiatoare, cuptoare cu microunde sau frigidere. Vă puteți electrocuta în cazul în care corpul dumneavoastră atinge suprafețe împământate.

8. Nu forțați cablul de alimentare. Nu utilizați nici- odată cablul pentru a transporta, a trage sau a deconecta aparatul. Feriți cablul de alimentare de căldură, uleiuri, muchii tăioase sau piese mobile. Un cablu de alimentare deteriorat sau încurcat sporește riscul de electrocutare.

9. În cazul în care cablul flexibil extern al acestui corp de iluminat este deteriorat, trebuie să îl înlocuiti cu un cablu special sau un cablu disponibil exclusiv la producător sau la agentul de service al acestuia.

10. Nu priviți direct către sursa de lumină.

11. Nu manipulați fișa cu mâna udă sau murdară de substanțe uleioase.

12. Întotdeauna așezați aparatul pe o suprafață plană și stabilă. În caz contrar, se pot produce accidente prin cădere.

13. Întotdeauna așezați aparatul în poziție dreaptă.

14. Sursa de lumină a acestui corp de iluminat nu poate fi înlocuită; când sursa de lumină ajunge la sfârșitul duratei de viață, întregul corp de iluminat trebuie înlocuit.

15. Nu lăsați cablul de alimentare deconectat de la aparat în timp ce este alimentat de la priză. Acest lucru poate provoca un șoc electric.

16. Nu utilizați mânerul de transport în niciun alt scop decât cel de a transporta aparatul, cum ar fi ridicarea.

17. Nu expuneți aparatul la scântei sau atmosfere corozive etc.

18. Nu manevrați aparatul în mod brutal. Când aparatul revine în poziție verticală din poziție înclinată, aparatul poate lovi o persoană și poate provoca accidentări.

Avertizări de siguranță pentru aparatul care funcționează cu accumulator

Utilizarea și îngrijirea aparatului care funcționează cu acumulator

1. Preveniți punerea accidentală în funcțiune. Asigurați-vă că întrerupătorul se află în poziția oprit înainte de a conecta grupul de acumulatori, de a ridica sau a transporta aparatul. Transportarea aparatului ținând degetul pe întrerupător sau alimentarea aparatului cu întrerupătorul pornit poate duce la accidentări.

2. Deconectați grupul de baterii de la aparat înainte de a face vreo reglare, de a schimba accesoriiile sau de a depozita aparatul. Aceste măsuri de siguranță preventive reduc riscul de pornire accidentală a aparatului.

3. Efectuați reîncărcarea numai cu încărcătorul specificat de producător. Un încărcător adecvat pentru un anumit tip de accumulator poate prezenta risc de incendiu dacă este utilizat cu alt tip de accumulator.

4. Folosiți aparatele numai cu grupurile de acumulatori special destinate acestora. Utilizarea altor grupuri de acumulatori poate prezenta risc de rănire și de incendiu.
5. Când nu folosiți cartușul de accumulatori, țineți-l la distanță de obiecte metalice pre-cum agrafe de birou, monede, chei, cuie, șuruburi sau alte obiecte metalice mici, ce pot constitui o legătură între cele două borne. Scurtcircuitarea bornelor accumulatorului poate provoca arsuri sau incendii.
6. În condiții extreme, lichidul poate fi eliminat din accumulator; evitați contactul cu acesta. Dacă intrați în contact accidental, clătiți bine cu apă zona afectată. Dacă lichidul intră în contact cu ochii, consultați și un medic. Lichidul eliminat din accumulator poate provoca iritații sau arsuri.
7. Nu utilizati un grup de accumulatori sau un aparat care este deteriorat ori modificat. Accumulatorii deteriorati sau modificati pot pre-zenta un comportament imprevizibil, ce poate cauza incendii, explozii sau pericol de rănire.
8. Nu expuneti un grup de accumulatori sau aparatul la foc sau la temperaturi excessive. Expunerea la foc sau la temperaturi mai mari de 130 °C poate cauza explozii.
9. Urmați toate instrucțiunile de încărcare și nu încărcați grupul de accumulatori sau aparatul la temperaturi care nu se încadrează în intervalul specificat în instrucțiuni. Încărcarea incorectă sau la temperaturi care nu se încadrează în intervalul specificat poate cauza deteriorarea acumulatorului și creșterea riscului de incendiu.
10. Reparațiile trebuie efectuate de o persoană calificată, folosind doar piese de schimb identice. Aceasta va asigura menținerea siguranței produsului.
11. Nu modificați și nu încercați să reparați aparatul sau grupul de accumulatori decât în conformitate cu instrucțiunile de utilizare și întreținere.

Instrucțiuni importante privind siguranța pentru cartușul acumulatorului

1. Înainte de a folosi cartușul acumulatorului, citiți toate instrucțiunile și atenționările de pe (1) încărcătorul acumulatorului, (2) acumulator și (3) produsul care folosește acumulatorul.
2. Nu dezasamblati sau nu interveniți asupra car-tușului accumulatorului. Acest lucru poate cauza incendii, căldură excesivă sau explozii.

3. Dacă timpul de funcționare s-a redus excesiv, întrerupeți imediat funcționarea. Aceasta poate prezenta risc de supraîncălzire, posibile arsuri și chiar explozie.

4. Dacă electrolitul pătrunde în ochi, clătiți bine ochii cu apă curată și consultați imediat un medic. Există risc de orbire.

5. Nu scurtcircuitati cartușul accumulatorului:

(1) Nu atingeti bornele cu niciun material conductor.

(2) Evitați depozitarea cartușului acumulatorului la un loc cu alte obiecte metalice cum ar fi cuie, monede etc.

(3) Nu expuneți cartușul accumulatorului la apă sau ploaie.

Un scurtcircuit al accumulatorului poate provoca un flux puternic de curent electric, supraîncălzire, posibile arsuri și chiar defectarea mașinii.

1. Nu depozitați și nu utilizați aparatul și cartușul acumulatorului în locuri în care temperatura poate atinge sau depăși 50 °C (122 °F).
2. Nu incinerați cartușul accumulatorului chiar dacă acesta este grav deteriorat sau complet uzat. Cartușul accumulatorului poate exploda în foc.
3. Nu introduceți cuie în cartușul accumulatorului, nu îl tăiați, striviți, aruncați sau scăpați și nu îl loviți cu un obiect dur. Astfel de acțiuni pot provoca incendii, căldură excesivă sau explozii.
4. Nu utilizati un accumulator deteriorat.
5. Acumulatorii Li-Ion încorporați se supun cerințelor Legislației privind substanțele periculose.

Pentru transporturi comerciale, efectuate de exemplu de către părți terțe, expeditori, trebuie respectate cerințele speciale de ambalare și etichetare.

Pentru pregătirea articolului care urmează să fie expediat, este necesară consultarea unui expert în materiale periculoase. Vă rugăm să respectați, de asemenea, reglementările naționale, care pot fi mai detaliate.

Izolați sau acoperiți contactele deschise și împachetați acumulatorul în așa fel încât să nu se poată mișca în ambalaj.

1. Atunci când eliminați la deșeuri cartușul acumulatorului, scoateți-l din aparat și eliminați-l într-un loc sigur. Respectați normele dumneavoastră locale privind eliminarea la deșeuri a acumulatorului.
2. Utilizați acumulatoarele numai cu produsele specificate de Makita. Instalarea acumulatoarelor în produse neconforme poate cauza incendii, căldură excesivă, explozii sau scurgeri de electrolit.
3. Dacă aparatul nu este utilizat o perioadă lungă de timp, accumulatorul trebuie scos din acesta.
4. În timpul utilizării și după aceea, cartușul acumulatorului se poate încălzi, ceea ce poate cauza arsuri sau arsuri la temperaturi scăzute. Fiți atenți la manipularea cartușelor acumulatorilor atunci când sunt fierbinți.

5. Nu atingeti borna aparatului imediat după utilizare, întrucât se poate încălzi foarte tare și poate provoca arsuri.

6. Nu lăsați să pătrundă așchii, praf sau pământ în borne, în orificii și în canelurile cartușului acumulatorului. Acest lucru poate duce la o performanță slabă sau poate cauza defectarea aparatului sau a cartușului acumulatorului.

7. Nu utilizați cartușul accumulatorului în apropierea liniilor electrice de înaltă tensiune, cu excepția cazului în care aparatul suportă utilizarea în apropierea liniilor electrice de înaltă tensiune. Acest lucru poate duce la funcționarea necorespunzătoare sau la defectarea aparatului sau a cartușului accumulatorului.
8. Tineți accumulatorul la distanță de copii.

PĂSTRAȚI ACESTE INSTRUCTIUNI.

ATENTIE: Folosiți numai accumulatori Makita originali. Acumulatorii Makita care nu sunt originali sau accumulatorii care au suferit modificări se pot aprinde, provocând incendii, vătămări corporale și daune. De asemenea, anulează garanția oferită de Makita pentru aparatul și încărcătorul Makita.

Sfaturi pentru obținerea unei durate maxime de exploatare a accumulatorului

1. Încărcați cartușul acumulatorului înainte de a se descărca complet. Întrerupeți întotdeauna funcționarea aparatului și încărcați cartușul acumulatorului când observați o scădere a puterii aparatului.
2. Nu reîncărcați niciodată un accumulator complet încărcat. Supraîncărcarea va scurta durata de exploatare a accumulatorului.
3. Încărcați cartușul accumulatorului la temperatura camerei, între 10 °C - 40 °C (50 °F - 104 °F). Lăsați un accumulator fierbinte să se răcească înainte de a-l încărca.
4. Atunci când nu utilizați cartușul accumulatorului, scoateți-l din aparat sau din încărcător.
5. Încărcați cartușul acumulatorului în cazul în care nu a fost utilizat pe o perioadă mai lungă (mai mult de șase luni).

REPARATII

1. Reparațiile acestui aparat trebuie efectuate numai de către personal calificat. Reparațiile sau întreținerea efectuată de personal necalificat ar putea crea un risc de accidentări.
2. La efectuarea reparațiilor acestui aparat, utilizați numai piese de schimb identice cu cele înlocuite. Utilizarea pieselor neautorizate sau nerespectarea instrucțiunilor de întreținere poate crea un risc de şocuri electrice sau accidentări.
3. Nu incinerați acest aparat, chiar dacă este foarte deteriorat. Acumulatorii pot exploda în foc. Eliminați aparatul în conformitate cu reglementările locale.

DESCRIERE COMPONENTE

▶ Fig.1

1 Buton de schimbare a suprafeței iluminate	2	Indicator de luminozitate	3	Buton de schimbare a luminozității
4 Buton întrerupător de alimentare	5	Indicator accumulator	6	Mâner de transport
7 Orificiu pentru lacăt	8	Capacul accumulatorului (acumulator XGT)	9 Dispozitiv de blocare a capacului
10 Capacul accumulatorului (acumulator LXT)	11 Buton de repornire a întrerupătorului de circuit	12 Port c.a.
13 Priză c.a.	14	Cârlig pentru cablul de alimentare	15	Reflector
16 Capacul prizei	17	Cablu de alimentare	-	-

NOTĂ: Forma portului c.a., a prizei c.a. și a cablului de alimentare variază în funcție de țară.

DESCRIEREA FUNCTIILOR

AATENTIE: Asigurați-vă întotdeauna că aparatul este oprit și cartușul accumulatorului este scos înainte de a ajusta sau verifica funcționarea aparatului.

Instalarea sau scoaterea cartușului acumulatorului

ATENTIE: Opriti întotdeauna aparatul înainte de instalarea sau scoaterea cartușului acumulatorului.
ATENTIE: Tineți ferm aparatul și cartușul acumulatorului la instalarea sau scoaterea car-tușului. În cazul în care nu tineți ferm aparatul și cartușul acumulatorului, acestea vă pot aluneca din mâini, rezultând defectarea mașinii și a cartușului acumulatorului, precum și accidentări.
AATENTIE: Aveți grijă să nu vă prindeți dege- tele între aparat și cartușul accumulatorului atunci când încărcați cartușul accumulatorului și între aparat și capacul accumulatorului atunci când închideți capacul accumulatorului.

Pentru a monta cartușul acumulatorului, eliberați dispozitivul de blocare a capacului și deschideți capacul acumulatorului.

▶ Fig.2: 1. Dispozitiv de blocare a capacului 2. Capacul acumulatorului

Pentru a monta cartușul acumulatorului, aliniați limba de pe cartușul acumulatorului cu canelura din carcasă și introduceti-l în locaș. Introduceți-l complet, până când se înclichetează în locaș.

Apoi închideți capacul accumulatorului.

▶ Fig.3: 1. Buton 2. Cartuşul accumulatorului

Pentru a scoate cartușul acumulatorului, glisați-I afară din aparat în timp ce glisați butonul de pe partea frontală a cartușului.

AATENTIE: Întotdeauna introduceți complet cartușul accumulatorului. În caz contrar, acesta poate cădea accidental din aparat provocând accidentarea dumneavoastră sau a persoanelor din jur.

AATENTIE: Nu forțați cartușul accumulatorului la montare. Dacă acesta nu glisează ușor, înseamnă că a fost introdus incorrect.

NOTĂ: Puteți să montați până la 4 cartușe ale acumulatorului, deși aparatul utilizează un cartuș al acumulatorului pentru funcționare.

Indicarea capacității rămase a acumulatorului

Numai pentru cartușe de accumulator cu indicator

▶ Fig.4: 1. Lămpi indicatoare 2. Buton de verificare

Apăsați butonul de verificare de pe cartușul acumulatorului, astfel încât să se indice capacitățile rămase ale accumulatorului. Lămpile indicatorului vor lumina timp de câteva secunde.

Lămpi indicatoare Capacitate			rămasă
Iluminat Oprit Iluminare	intermitentă
			între 75% și 100%
			între 50% și 75%
			între 25% și 50%
			între 0% și 25%
			Încărcați acumulatorul.
↑ ↓			Este posibil ca acumulatorul să fie defect.

NOTĂ: În funcție de condițiile de utilizare și temperatura ambientală, indicația poate fi ușor diferită de capacitatea reală.
NOTĂ: Prima lampă indicatoare (extremitatea stângă) va lumina intermitent când sistemul de protecție a accumulatorului funcționează.

Aceşti indicatori arată capacitatea accumulatorului în uz sau capacitatea rămasă a accumulatorului. Indicatorii corespund fiecărui accumulator, astfel cum se arată în imagine.

Indicarea accumulatorului în uz

La pornirea aparatului, indicatorii accumulatorilor instalați se aprind.

Câteva secunde mai târziu, indicatorul accumulatorului în uz se va aprinde.

Culoarea indicatorului Capacitatea acumulatorului
Verde Capacitatea rămasă a	acumulatorului.
Roșu Capacitatea acumulatorului a fost epuizată.(Acumulator descărcat)

Indicarea capacității rămase a acumulatorului

Atunci când accumulatorul în uz s-a descărcat, aparatul trece automat la alt accumulator.

La schimbarea accumulatorului, toți indicatorii acumulatorilor instalați se vor aprinde.

Culoarea indicatorului Capacitatea acumulatorului
Verde Capacitatea rămasă a	acumulatorului.
Roșu Capacitatea acumulatorului a fost epuizată.(Acumulator descărcat)

Când toți acumulatorii s-au descărcat, indicatorul ultimului acumulator va lumina intermitent în roșu.

Aparatul este prevăzut cu un sistem de protecție. Acest sistem întrerupe automat alimentarea cu energie pentru a extinde durata de funcționare a aparatului și a acumulatorului. Aparatul se va opri automat în timpul funcțio-nării dacă aparatul sau acumulatorul se află într-una din situațiile următoare.

Când aparatul este utilizat într-un mod care duce la un consum exagerat de curent, acesta se va opri automat fără nicio indicație. În această situație, scoateți și montați cartușul accumulatorului atunci când utilizați sursa de alimentare cu c.c. sau împingeți butonul de repornire a întrerupătorului de circuit atunci când utilizați sursa de alimentare cu c.a. Apoi, reporniți aparatul.

▶ Fig.6: 1. Buton de repornire a întrerupătorului de circuit

Atunci când scade capacitatea accumulatorului, becurile cu LED se sting, cu excepția unor becuri care sunt prezentate în imagine. Apoi, după aproximativ cinci-zece minute, sistemul întrerupe automat alimentarea cu energie. În această situație, scoateți cartușul acumulatorului din aparat și încărcați-l.

▶ Fig.7

Design cu auto-îndreptare

Aparatul poate reveni din poziție înclinată dacă unghiul este de 80 de grade sau mai mic față de poziția perpendiculară. Unghiul de poziționare a aparatului diferă în funcție de starea solului și de sursa de alimentare care trebuie utilizată.

▶ Fig.8

Orificiu pentru lacăt

Orificiul pentru lacăt este furnizat pentru a proteja împotriva furtului cartușelor acumulatorului.

▶ Fig.9: 1. Orificiu pentru lacăt

OPERAREA

ATENTIE: Acest aparat este destinat utilizării în regim comercial. Nu utilizați aparatul în scopuri casnice.

Pornirea/oprirea aparatului

Apăsați butonul întrerupătorului de alimentare pentru a porni aparatul. Apăsați butonul întrerupătorului de alimentare din nou pentru a opri aparatul.

▶ Fig.10: 1. Buton întrerupător de alimentare

NOTĂ: Aparatul pornește în modul care a fost setat înainte de oprire.

Schimbarea luminozității

Apăsați butonul de schimbare a luminozității în timp ce aparatul funcționează. Luminozitatea scade de fiecare dată când apăsați butonul de schimbare a luminozității. Luminozitatea va reveni la cel mai înalt nivel atunci când utilizați aparatul la cel mai scăzut nivel al luminozității.

▶ Fig.11: 1. Buton de schimbare a luminozității

Schimbarea suprafetei iluminate

Apăsați butonul de schimbare a suprafeței iluminate în timp ce aparatul funcționează.

▶ Fig.12: 1. Buton de schimbare a suprafetei iluminate

Suprafața iluminată se schimbă de fiecare dată când apăsați butonul de schimbare a suprafeței iluminate, astfel cum este ilustrat în imagine.

▶ Fig.13

Utilizarea cu sursa de alimentare cu c.a.

⚠AVERTIZARE: Nu utilizați niciodată aparatul atunci când cablul sau fișa sunt deteriorate.

A AVERTIZARE: Nu manipulați fișa cu mâna udă sau murdară de substanțe uleioase.

⚠ AVERTIZARE: Nu lăsați cablul de alimentare deconectat de la aparat în timp ce este alimentat de la rețeaua principală. Copiii mici pot introduce fișa aflată sub tensiune în gură, ceea ce îi poate răni.

AAVERTIZARE: Nu introduceți fișa sau cablul sub tensiune în gură. Acest lucru poate provoca un șoc electric.

⚠AVERTIZARE: Asigurați-vă că tensiunea nominală a rețelei principale de alimentare cu energie corespunde cu cea a aparatului.

A VERTIZARE: O priză care este conectată trebuie să fie împământată.

Atunci când utilizați aparatul cu sursa de alimentare cu c.a., utilizați cablul de alimentare furnizat cu aparatul. Introduceți fișa în portul c.a. al aparatului și apoi introducți celălalt capăt într-o priză.

▶ Fig.14: 1. Cablu de alimentare 2. Capacul prizei (port c.a.) 3. Fişă (pentru aparat) 4. Fişă (pentru o priză)

AATENTIE: Aveți grijă să introduceți fișa mai întâi în aparat și apoi să introduceți celălalt capăt într-o priză.

AATENTIE: Întotdeauna închideți bine capacul prizei atunci când cablul de alimentare nu este conectat.

NOTĂ: Chiar și în timpul funcționării cu sursa de alimentare cu c.c., aparatul este comutat automat la sursa de alimentare cu c.a. atunci când cablul de alimentare este conectat.

NOTĂ: Sursa de alimentare cu c.a. nu încarcă acumulatorul introdus în aparat.

NOTĂ: Forma portului c.a., a prizei c.a. și a cablului de alimentare variază în funcție de țară.

Utilizarea interconectată

AATENTIE: Nu conectați alte aparate decât ML010G la priza de c.a.
AATENTIE: Întotdeauna utilizati cablul de alimentare furnizat cu aparatul.
ATENTIE: Nu interconectați mai multe aparate decât numărul maxim de aparate interconectabile specificat în instrucțiuni.

Atunci când utilizati aparatul interconectat cu alte aparate, conectati-le cu cablul de alimentare. Introduceți fișa în portul c.a. al aparatului de alimentat, apoi introduceți celălalt capăt la priza c.a. a aparatului pentru alimentare.

▶ Fig.15: 1. Priză c.a.

NOTĂ: Atunci când utilizați aparatele interconectate, operațiile precum pornirea/oprirea, schimbarea luminozității și a suprafeței iluminate nu sunt contectate între ele. Trebuie să operați fiecare aparat în parte.

Organizarea cablului de alimentare

Înfășurați bine cablul de alimentare pe cârligul pentru cablu.

▶ Fig.16: 1. Cablu de alimentare 2. Cârlig pentru cablul de alimentare

ÎNTRETINERE

AATENTIE: Asigurați-vă întotdeauna că apara- tul este oprit, deconectat și cartușul accumulatoru- lui scos înainte de a executa lucrările de inspecție și întreținere.

NOTĂ: Nu utilizați niciodată gazolină, benzină, diluant, alcool sau alte substanțe asemănătoare. În caz contrar, pot rezulta decolorări, deformări sau fisuri.

Pentru a menține SIGURANȚA și FIABILITATEA produ- sului, reparațiile și orice alte lucrări de întreținere sau reglare trebuie executate de centre de service Makita autorizate sau proprii, folosind întotdeauna piese de schimb Makita.

ACCESORII OPTIONALE

ATENTIE: Folosiți accesoriiile sau piesele auxiliare recomandate pentru mașina dumnea-voastră Makita în acest manual. Utilizarea oricăror alte accesorii sau piese auxiliare poate prezenta risc de vătămare corporală. Utilizați accesoriiile și piesele auxiliare numai în scopul destinat.

Dacă aveți nevoie de asistență sau de mai multe detalii referitoare la aceste accesorii, adresați-vă centrului local de service Makita.

- Acumulator și încărcător original Makita

NOTĂ: Unele articole din listă pot fi incluse ca accesorii standard în ambalajul de scule. Acestea pot diferi în funcție de țară.
